Проверка и выбор высоковольтных проводов (вв): измеряем сопротивление мультиметром

Виды повреждений и причины их возникновения

Один из наиболее распространенных изъянов возникает, когда токопроводящая жила сломана, т. е., произошел ее разрыв. Обычно он находится там, где металлические наконечники ВВ контактируют с катушкой, либо в местах соединения со свечей. В результате в проблемной зоне образуется ненужная искра – электрический разряд, создающий паразитный электромагнитный импульс и снижающий напряжение. Именно он является виновником сбоев в работе электроники автомобиля: датчиков и ЭБУ. Основные причины повреждения провода:

• неаккуратное обращение с ВВ при сильном морозе (кабели становятся жесткими и легко могут сломаться);
• слишком частое снятие и установка высоковольтных проводов, особенно, если они невысокого качества.

Еще одна часто встречающаяся неисправность – разрыв (полный или частичный) электрической цепи. В итоге на электрод подается недостаточное напряжение, либо оно отсутствует вовсе. Это можно определить по нагару свечи, который будет черным и влажным. Другие причины и неисправности:

1. Утечка электроэнергии обычно связана с загрязненной катушкой зажигания, крышкой распределителя (модулем), а также сломанными колпачками, которые в этом случае теряют свои диэлектрические свойства.
2. Отсутствие достаточного напряжения может быть обусловлено тепловым повреждением свечных колпачков, расположенных ближе других элементов зажигания к горячему мотору. Однако такая причина неисправности ВВ обычно вызывается их низким качеством.
3. Ухудшение электрического контакта может произойти из-за постоянной вибрации двигателя, в итоге которой соединительные места разбалтываются.
4. Длительный эксплуатационный срок влияет на состояние изоляционного слоя, который постепенно растрескивается из-за высокой температуры, паров масла, бензина, антифриза и перестает выполнять свою главную функцию – не допускать утечки тока. Повредиться изоляция может и из-за превышения максимально допустимого уровня напряжения, выдаваемого катушкой зажигания (если пробивается ее первичная обмотка). Когда трещины достигают токопроводящей жилы, происходит пробой на «массу» в результате чего высоковольтный импульс до свечи не доходит.

Статья в тему: Как проверить и заменить подушки двигателя

Требования к высоковольтным проводам зажигания

Какое должно быть основное требование к высоковольтным проводам на авто? В первую очередь — это устойчивость к агрессивной среде, так как они должны работать в условиях высоких температур. Температурный диапазон работы ВП составляет от -50 до +250 градусов, кроме того, провода высокого напряжения должны исключать любую утечку тока.

Устройство ВП разных видов

В том случае, если в сопротивление высоковольтных проводов зажигания увеличивается или происходит утечка тока, это может привести к понижению силы импульса. В конечном итоге, если вовремя не будет произведен ремонт высоковольтных проводов, водитель может столкнуться с проблемой троения двигателя и его зависания на высоких оборотах. Как результат — динамика автомобиля понизится, мотор не сможет работать на полную мощность.

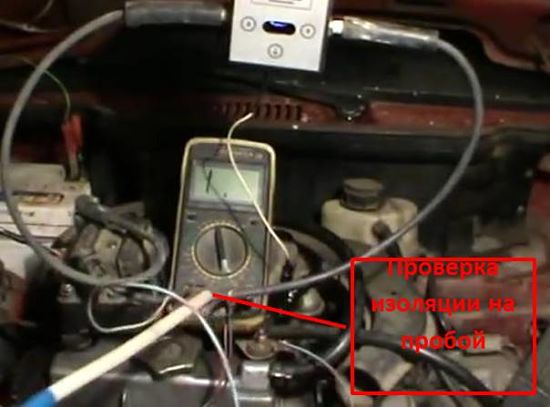

Проверка проводов на пробой

Проверка на пробой ВВ провода осуществляется при помощи специального приспособления. Это петля из толстой медной проволоки на диэлектрической ручке длиной 30-40 см. Петля закорачивается на массу автомобиля.

Медная петля аккуратно надевается на провод так, чтобы она могла скользить по нему. Провода остаются подключенными к разряднику, который включается в режим имитации работы двигателя на 2000 об./мин. Петля одевается на провод, подключенный к искровому промежутку и проводится по всей его длине.

Если на проводе есть пробой, это будет видно по разряду между проводом и петлей. Обязательно проверяется качество изоляции возле свечного наконечника и колпачка, присоединяемого к катушке высокого напряжения.

Исполнение изолирующей оболочки

Все высоковольтные провода классифицируются на три большие группы:

• Изоляция, состоящая из одного слоя, как правило, выполнена из полимерных диэлектриков;
• Изоляция, состоящая из двух слоев. Основа – диэлектрик, наружный слой предназначен для защиты от воздействия различных масел, остатков топлива, температурной защиты и т.п.;
• Изоляция, состоящая из множества слоев. Слой, прилегающий к жиле, является диэлектриком. Оплетка нижнего слоя изготавливается из синтетики или стекловолокна, обеспечивает сохранность от механических деформаций. Наружный слой оболочки защищает от воздействия агрессивных сред и перепадов температур.

Проверка параметров электроцепи

При проверке электрических цепей можно тестировать многие их параметры. Это и ток, и напряжение в сети, и частота сигнала. Но для определения исправности требуется только прозвонить цепь на целостность и проверить сопротивление изоляции. И то, и другое можно выполнить мультиметром.

Для того чтобы знать, как прозванивать мультиметром электрическую проводку, нужно правильно настроить измерительный прибор и верно выполнить действия по измерению. Для проверки целостности провода нужно:

1. Подключить черный щуп мультиметра в гнездо с надписью COM, а красный — в гнездо с надписью U, Ω, Hz;
2. Ручку измерителя нужно установить в положение 20 Ом;
3. Подключить измерительные контакты к обоим концам провода. Если концы находятся в различных местах помещения — нужно использовать предварительно проверенный удлинительный провод;
4. На экране тестера отобразится значение. Если значение не превышает 2 Ом, значит, целостность провода не нарушена. Если показания не устанавливаются на одном уровне или более 8−10 Ом — значит, в цепи есть разрыв.

Таким же образом тестируются провода в автомашине и шлейфа различных электронных приборов.

Кроме проверки целостности, провода тестируются на сопротивление изоляции. Это тоже можно сделать мультиметром:

1. Щупы остаются в тех же отверстиях, как и при проверке целостности;
2. Режим измерения выбирается тот же — проверка сопротивления;
3. Предел измерения нужно выбрать наибольший — 20 или 200 мегаом;
4. Прикоснуться щупами к разноименным жилам кабеля: к фазному и нулю или к фазному и экрану. В автомобиле это масса и сигнальная жила;
5. На экране должно оставаться показание бесконечности, если вместо этого какое-либо значение, значит, где-то есть замыкание. Изменяющиеся значения говорят о помехах в сети.

Симптомы неисправности высоковольтных проводов

При разрыве изоляции или повреждении пластмассовых колпачков начнется утечка тока, что приведет к следующим проблемам:

• Трудности с пуском двигателя;

• Неустойчивая работа мотора в режиме холостого хода;
• Повышенное содержание углеводорода в выбросах;
• Радиопомехи, которые могут приводить к неисправной работе мультимедиа системы, электронного блока управления и других приборов.

Серьезное нарушение изоляции высоковольтных проводов приведет к тому, что все электронные компоненты автомобиля начнут «барахлить». Датчики станут выдавать неверные показания, ЭБУ будет направлять неправильные команды, а до свечи зажигания ток перестанет доходить в том количестве, которое требуется для образования искры. Это чревато тем, что нарушится синхронная работа цилиндров двигателя, что приведет к его вибрации и перебоям в процессе работы.

3 совета по выбору высоковольтных проводов зажигания

Составные части высоковольтного провода — это токоведущая жила, изоляционный материал, металлические контактные клеммы и колпачки. Иногда дополнительно в состав комплекта включают гребенки, аккуратно собирающие всю проводку в один жгут. Исходя из используемых материалов и технологии изготовления, вся свечная проводка условно разделяется на 3 категории.

В первую включается провод с несколькими токоведущими жилами из меди. В качестве изоляционного материала используется поливинилхлорид.

Ко второй категории относят одножильную высоковольтную проводку зажигания с изоляцией из поливинилхлорида или разновидности полиуретана (EPDM). Данные изделия требуют проверки и использования дополнительных резисторов, подавляющих помехи. Изоляционный слой из ПВХ чувствителен к длительному воздействию низкой и высокой температуры, бензиновых паров, в результате чего изоляция со временем трескается. В образовавшиеся трещины попадает влага, резко снижающая сопротивление жилы и приводящая к утечкам тока. Большая часть отечественной автомобильной продукции по сей день оснащается высоковольтной проводкой именно из этой категории.

В самых современных модификациях применяются жилы из различных неметаллов (стекловолокно, полимерные материалы, графит, кевлар, лен и хлопок, а также всевозможные сочетания указанных материалов). Для изготовления изоляционного слоя в этих проводах используется силиконовая резина, обеспечивающая высокое напряжение на пробой и отсутствие утечек тока в системе зажигания, которые можно выявить проверкой. Эти качества в результате увеличивают мощность искры и общую мощность двигателя. Обеспечивается наиболее полное сгорание топлива и его оптимальный расход.

Все изделия соответствуют существующим техническим требованиям, отличие между категориями состоит лишь в цене и в ресурсе. Для сравнения, минимальный ресурс силиконовых изделий производства ставропольской компании «Цитрон» составляет 160 тысяч км пробега (срок службы при этом неограничен), несиликоновые же модели, как показывает проверка практикой, могут прослужить от силы 50 тысяч км либо до 3 лет эксплуатации в природных условиях России. Стоимость силиконовой проводки при этом выше стоимости классической в 3-4 раза. Задача покупателя в данном случае — выбрать компромиссный вариант между ценой и долговечностью. Помогут с выбором высоковольтных проводов зажигания некоторые советы и рекомендации.

Совет № 1. Внимательно изучите информацию о продукте (производитель, условия использования и др.) — она должна иметься как на упаковке, так и на самом изделии.

Зачастую на подделках английское слово «silicone» печатается с ошибкой. Данное явление столь распространено, что даже встречалось в одном авторитетном печатном СМИ по автомобильной тематике. Авторы ошибочно и без проверки употребили слово «silicon», которое на самом деле переводится как «кремний».

Совет № 2. Оцените качество колпачков на высоковольтной электрике.

Колпачки изготавливаются из силиконовой резины, они необходимы для защиты контактов проводки и для обеспечения герметичности соединений. Минимальная толщина стенок колпачка составляет 3 мм. Как часто показывает проверка, электрическая цепь нарушается именно в месте соединения клеммы проводника с контактами элементов системы зажигания. Обычно это случается при неаккуратном снятии проводки либо при плохом соединении с деталями системы зажигания из-за некачественной посадки, окислительных процессов и т. д.

Совет № 3. Оцените качество самой высоковольтной проводки зажигания.

Наилучшее качество сегодня имеют силиконовые изделия. Есть несколько несложных способов проверки их качества. Например, можно воздействовать на кабель открытым огнем. Если изоляция качественная, легко оплавить или тем более воспламенить ее не получится. Другой способ проверки заключается в крепком скручивании провода. Если ощущается смещение или скольжение жилы относительно оболочки кабеля, а также возникает характерный хруст, значит, сцепление оболочки с изоляцией некачественное. Попробуйте также переместить слой изоляции вдоль проводника. Никаких смещений во время проверки быть не должно, кабель должен быть монолитным. Иначе при монтаже или демонтаже проводки защита может нарушиться.

Устройство и предназначение ВВ

Конструкция этих элементов системы зажигания несложная: внутри изоляционного слоя располагается токопроводящий многожильный провод, с двух сторон заканчивающийся металлическими наконечниками, защищенными пластиковыми или прорезиненными колпачками. Все составляющие ВВ выполняют свои функции:

• расположенный внутри провод обеспечивает прохождение высокого напряжения на свечи, что обеспечивает воспламенение топливно-воздушной смеси;
• изоляция минимизирует утечки тока, предотвращает его попадание на другие части двигателя, обеспечивает нормальную работу ВВ при температурных перепадах, защищает токопроводящую жилу от попадания на нее влаги и агрессивных веществ;
• задача металлических наконечников – обеспечение надежного контакта с электродами свечей и катушкой зажигания;
• колпачки (силиконовые, эбонитовые, резиновые или пластиковые) защищают контакты от внешнего негативного воздействия – пыли, грязи, а также играют роль подавителя помех (при наличии специального резистора).

Многожильный внутренний провод может быть выполнен в нескольких вариантах:

• из хлопчатобумажной пряжи, обработанной сажевым раствором (в ряде случаев сверху ее усиливают капроновой оплеткой);
• из полимеров с пропущенной внутри упрочняющей нитью;
• из стекловолокна, обработанного графитовой посыпкой.

Для изготовления изоляции применяют различные типы пластмасс (чаще всего ПВХ), резину, силикон и их комбинации. Иногда снаружи провода оборачивают х/б, капроновой или полимерной оплеткой.

Несмотря на простое устройство, свечные провода играют важную роль в обеспечении бесперебойной работы двигателя машины и его пуске. Благодаря им от катушки зажигания к свечам поступает высокое напряжение, образующее искру, которая в нужные моменты воспламеняет горючую смесь. Поэтому любая нарушение целостности ВВ или их дефект (если изделие новое) ведет к неэффективной работе мотора и представляет опасность для бортовой электроники.

Как проверить свечи зажигания самому

Проверить наличие искры и, вообще работоспособность, можно несколькими способами:

1. Завести двигатель и поочередно выдергивать высоковольные провода от свечей. Если свеча не работает, то звук и вибрация ДВС не изменятся. А, если отсоединить провод от работающей свечи, то сразу почувствуются изменения в работе мотора.
2. Заглушить двигатель. Открутить свечу, положить резьбой на корпус, например, на клапанную крышку, и, второй человек поворачивает ключ зажигания. Тому, кто держит свечу, лучше держать ее в резиновых перчатках или вообще отпустить. Его задача смотреть, есть ли искра, и какая она.
3. Спецустройство для проверки свечей — пистолет. В пистолет вставляется свеча и определяется есть или нет искры.
4. Самодельное устройство для проверки свечей — пьезозажигалка с проводом. Провод от модуля пьезозажигалки соединить со снятой свечой и сам блок пьезозажигалки положить на «массу», после чего нажать на кнопку на блоке.
5. Есть еще способ проверки давлением. Но, зачем использовать разного рода усложненные способы, когда первые два метода проверки свечей зажигания самые эффективные.

Как проверить искру

Время от времени приходится проверять работоспособность свечей, чтобы выяснить некоторые причины нестабильной работы. Есть 3 способа проверки искр свечей зажигания:

1. Проверяем на массу.
2. Проверяем электронным измерительным инструментом (мультиметром).
3. Ручной механический армейский способ проверки искры. Суть метода в том, чтобы сделать зазор на 4 мм. Если искра бьет точно по середине, то это отлично работающая свеча. Если при таком зазоре искра бьет в бок, то это уже плохо работающая свеча.

• перебои на холостых оборотах;
• троение ДВС;
• подергивание во время движения;
• увеличился расход топлива.

Почему нет искры, причины:

• залило свечи;
• пробитые высоковольтные провода;
• нарушен контакт;
• датчик коленвала вышел из строя;
• модуль зажигания вышел из строя;
• катушка зажигания (бобина) вышла из строя;
• коммутатор вышел из строя;
• неисправный трамблер;
• ресурс эксплуатации закончился (обычно ресурс до 50 тысяч км пробега);
• большие слои сажи на электродах свечей (из-за некачественного топлива и пересоса);
• наличие масла на электродах (избыток масла и изношены кольца);
• лаковые и шлаковые отложения на электродах (из-за различных присадок в маслах и топливе);
• расплавленные свечи;
• механическое повреждение составной свечи;
• контакт «массы» плохой;
• электронный блок управления (ЭБУ) работает с ошибками.

Профессиональные советы при выборе высоковольтных проводов

При выборе автомобильных бронепроводов рекомендовано учитывать тип токопроводящей жилы и материал изоляции.

тип токопроводящей жилы

Зависимо от вида токопроводящей жилы бронепровода можно поделить на три группы:

1. Провода с медным проводником. Данный вид автомобильных бронепроводов зажигания считают традиционным и самым простым в устройстве. Это несущий проводник с медного многожильного провода, который покрыт слоем изоляции. В таком приводе минимальное сопротивление и значительный уровень помех, создаваемым им при работе. По этому, в комплект к данным проводам входят мехоподавляющие резисторы.
2. Кабели с неметаллическим проводником и распределенным низким сопротивлением, которые состоят из стекловолокна, что пропитан графитом и сердечника, который изготовлен из льняной нити. Сердечник окутан защитной оболочкой с ферропласта, поверх которого нанесена оббивка с металлической проволоки. У таких проводов невысокое сопротивление, по этому они требуют установки помехоподавляющих приборов.
3. Провода с неметаллическим проводником и низким распределенным сопротивлением, которые не требуют установки резисторов. Их токопроводящяя жила изготавливается из полимеров, которые пропитаны сажевыми растворами хлопчатобумажной пряжи и стекловолоконных нитей, обсыпанных графитом. Как правило, токопроводящий сердечник заключается в неметаллическую упрочняющую оплетку, покрытую слоем изоляции.

материал изоляции

Довольно часто для изоляции бронепроводов применят недорогой материал — полихлорвинил или поливинилхлорид. Диапазон температур, на которые рассчитана его работа — 20 — +120 градусов по Цельсию.

Более надежной является изоляция с эластомера, который изготовлен на основе сополимера этилена, пропилена и диенового мономера. Он имеет хорошие диэлектрические свойства и высокую сопротивляемость к влиянию агрессивных жидкостей. Помимо этого, он износоустойчив и может работать при температуре -30 до +180 градусов Цельсия.

Силикон является наиболее дорогим изоляционным материалом для бронепроводов. Он отличается высокой сопротивляемостью к перепадам температур -15 — +250, превосходными изоляционными характеристиками и неограниченным сроком эксплуатации. Именно такие показатели сделали данный неорганический полимер самым популярным и незаменимым материалом в производстве.

Стоит отметить, что изоляция автомобильных бронепроводов зажигания может быть однослойной и многослойной. При выборе высоковольтных проводов советуем выбирать  силиконовые модели с крупным диаметром сечения сердечника. Им не нужна установка дополнительных резисторов, подавляющих помехи и у них наилучшие показатели прохождения тока.

Требования к приборам технического контроля

При выборе необходимо учитывать фактор устаревания, предъявлять требования перспективности приборов в доступной и простой форме показать величину напряжения, сопротивления.

Приобретая аппарат необходимо учитывать защиту входов, простоту управления, комплект поставки

При выборе измерительных приборов важно принимать во внимание их классификацию по методу представления ими информации, когда устройством проводится только считывание измеряемой величины или показания представляются в цифровой форме

Немалое значение имеет и параметры механизмов, это:

• диапазон измерения (прибор рассчитан на заданную величину);
• порог чувствительности (измеряемая величина, которую устройство может различить);
• точность (предел допустимой погрешности, неопределенность измерения);
• стабильность (способность поддерживать заданную точность в течение определенного времени).

Модели измерительных механизмов обеспечивают тестирование не только электрического оборудования, проводов, кабелей, но и с помощью их выполняется измерение сопротивления контура заземления, чтобы снизить напряжение.

Зачем нужны высоковольтные провода зажигания

Высоковольтные провода передают электрические импульсы от катушек зажигания к свечам и должны соответствовать определенным требованиям:

• устойчивость к высокому напряжению (до 40 кВт);
• минимизация потерь при передаче электроэнергии;
• создание минимальных помех для радиоприборов и прочей электронной аппаратуры;
• достаточная изоляция, предотвращающая утечки тока;
• сохранение свойств в широком температурном диапазоне: одинаковая работа и в -30 в зимнее время, и при температуре двигателя свыше +100 градусов Цельсия летом.

Для минимизации потерь сопротивление высоковольтной электрики рекомендуется уменьшить. Низким сопротивлением обладают использовавшиеся с давних времен провода с жилой из меди. Однако данная проводка имеет существенный недостаток — она дает сильные электромагнитные помехи, что особенно стало ощущаться с массовым внедрением радиоприемников, телевизоров, современных бортовых автомобильных компьютеров и прочих устройств.

Для устранения этого недостатка в высоковольтную сеть зажигания добавили дополнительный резистор, подавляющий помехи. Он встраивается в ротор распределителя, непосредственно в свечу либо в ее колпачок в разных вариантах. Угольный электрод, расположенный в крышке распределителя, также обладает сопротивлением.

Рекомендуем

«Почему заблокировался руль и замок зажигания: все ответы» Подробнее Сегодня для уменьшения помех чаще всего используются высоковольтная проводка зажигания с распределенным сопротивлением. Этот способ достаточно эффективен во время проверки.

Sn00pi › Блог › Как проверить ВВ провода? Поиск неисправностей.

Как проверить высоковольтные провода зажигания?

Автомобильные высоковольтные (ВВ) провода играют важную роль для ДВС, поскольку с их помощью происходит передача высокого тока от катушки зажигания на свечи зажигания. От исправности и эффективности проводов зависит своевременность и интенсивность воспламенения топливно-воздушной смеси, а значит — правильная и бесперебойная работа двигателя. Несмотря на свою простоту, провода имеют множество различных «болячек» и могут доставить кучу неприятностей своему владельцу, которые так или иначе отразятся его на нервах и кармане.

Неисправности высоковольтных проводов (распространенные болячки):

Как правило, неисправность сводится к тому, что ток либо вовсе не поступает на свечу, либо поступает, но в ограниченном количестве. Происходить это может по следующим причинам:— Произошел разрыв токопроводящей жилы, по которой идет импульс.— Есть утечка тока, то есть изоляция повреждена и ток бьет на сторону.— Сопротивление превышает допустимое значение.— Проблемы в контактах (со свечой или катушкой зажигания).

В случае разрыва токопроводящей жилы возникает эффект внутренней искры, другими словами — образуется электрический разряд между концами разорванного провода, которое снижает напряжение и становится причиной электромагнитного паразитического импульса. Этот импульс, в свою очередь, негативно влияет на правильность работы многих датчиков автомобиля. Один такой поврежденный высоковольтный провод может стать причиной вибрации и перебоев в работе двигателя. Из-за поврежденного высоковольтного провода воспламенение в цилиндре происходит с опозданием или через раз, в итоге нарушается синхронная работа цилиндров и двигателя в целом.

Как проверить высоковольтные провода? Эффективные способы:

Прежде всего необходимо проверить ВВ на предмет отсутствия видимых повреждений (трещины, переломы и т. д.).Убедитесь в отсутствии пробоя, это можно определить даже без приборов, достаточно заглянуть под капот в темное суток, в случае пробоя во время работы двигателя будет видна искра на ВВ проводе.Проверить высоковольтные провода можно при помощи провода. Для этого нужно в темное время взять кусок провода и зачистить его с двух сторон. Затем один конец нужно замкнуть на «массу» (корпус машины), а вторым кончиком провести по всей длине ВВ проводов, а также стыкам, колпачкам и т. д. В местах пробоя будет образовываться искра.

Можно также проверить сопротивление высоковольтных проводов, для этого вам понадобится мультиметр.— Включите режим омметра.— Снимите провод со свечи первого цилиндра и катушки зажигания.— Подключите электроды мультиметра к концам провода и посмотрите на показания.

В исправных проводах сопротивление должно варьироваться в пределах от 3,5 до 10 кОм, в зависимости от типа самых проводов. Информация о сопротивлении указана чаще всего на изоляции высоковольтных проводов. Проверьте каждый провод, разброс между ними не должен превышать — 2-4 кОма. В случае большого разброса замените провода. Кстати, они меняются комплектно, то есть все вместе.

В завершении вашему показанию сопротивления наиболее популярных высоковольтных проводов:Tesla — 6 кОмSlon — от 4 кОм до 7 кОм (4 кОм — 1-й цилиндр и до 7 кОм — на последнем цилиндре)ProSport — почти нулевое сопротивлениеCargen — 0,9 кОм

Примечание! Сопротивление высоковольтных проводов варьируется в зависимости от длины, толщины, а также материала из которого изготовлены провода.
