Как сделать диагностику абс самому? причины и виды неполадок в датчике abs на автомобиле. как в домашних условиях установить неполадки абс (abs) своими руками? датчики автомобиля

Проверка датчика АБС

При неисправности датчика ABS к блоку управления перестают поступать команды, и система перестает работать, что определяется блокировкой колес при торможении. Возможные неисправности устройства определяются тестером. Для этого необходимы сам тестер, паяльник и пины для ремонта. Пины подключают к разъемам, а прибором производят замеры сопротивления датчика АБС, которое должно соответствовать параметрам, указанным в руководстве по эксплуатации.

Если сопротивление отсутствует, значит в цепи произошло короткое замыкание, если оно стремится к бесконечности – значит произошел обрыв в цепи. Полная диагностика датчика проводится методом прозвона всей его проводки, так как одной из причин сбоев в работе является нарушение целостности проводов. Исправное устройство имеет следующие показатели:

1. Сопротивление изоляции – более 20 кОм.
2. Ножка – датчик ABS передний правый, сопротивление от 7 до 25 кОм.
3. Ножка – датчик ABS задний правый, сопротивление от 6 до 24 кОм.

Проверку датчиков можно осуществить и в режиме вольтметра. Тест каждого датчика проводят по очереди, используя следующий алгоритм:

1. Поддомкратив необходимое колесо, соединяют разъемы ПИН-кабеля с тестером.
2. Производят вращение колеса с частотой 1 об/сек.

Исправный датчик должен выдавать показания в пределах 0,25-1,2 В. Увеличение частоты вращения колеса должно повышать показатель напряжения. Более информативные сведения при тестировании датчика можно получить при помощи осциллографа, но прибор стоит достаточно дорого, для обслуживания требует наличия специальных знаний и условий.

Советы

Чтобы неисправности датчиков АБС случались как можно реже, следует:

• стараться избегать движения по местности с низкорослым кустарником, чтобы не повредить кабель ABS;
• периодически чистить мягкой щеткой место зазора между ним и металлической гребенкой;
• ремонт ступиц колес, рычагов подвески доверять механикам, имеющим представление о работе системы ABS.

Видео — как проверить какой датчик АБС не работает на BMW e32/34:

Может заинтересовать:

Выбрать видеорегистратор: незаменимый гаджет для водителя

Сканер для самостоятельной диагностики автомобиля

Подобрать любую автохимию для вашего авто

Некоторые водители предпочитают видеорегистратор в виде зеркала

Конструктивные особенности

Как отмечалось выше, наибольшим спросом пользуются пассивные (индуктивные) датчики, поэтому ключевое внимание будет уделено именно им. Так, в основе устройства лежит индуктивная катушка, во внутренней части которой помещается сердечник магнитного типа

Последний монтируется в непосредственной близости от зубчатого импульсного кольца. Монтаж производится таким образом, чтобы между устройствами был хотя бы небольшой зазор.

Для начала работы датчика требуется вращение колеса, при котором формируется магнитно поле (создается сердечником). Через этот поток проходят зубья кольца, что приводит к изменению поля и, соответственно, корректировке напряжения на выходе катушки.

Из сказанного выше видно, что от скорости прокручивания колеса напрямую зависит частота и амплитуда напряжения на выходе изделия. Эта информация идет к направляющему блоку, который оценивает параметр замедления колеса. Если хотя бы один датчик ломается или перестает выполнять возложенные на него функции, система может быть полностью отключена. В такой ситуации тормоза будут работать, но уже с меньшей эффективностью.

Принцип работы АБС на автомобиле

Антиблокировочная система (АБС, ABS; англ. Anti-lock braking system) предназначена для предупреждения блокировки колёс автомобиля.

Первостепенной задачей ABS является сохранение контроля над машиной, её устойчивостью и управляемостью при непредвиденном торможении. Это позволяет водителю осуществить резкий манёвр, что значительно повышает активную безопасность транспорта.

Так как показатель трения снижен по отношению к коэффициенту покоя, машина при торможении на заблокированных колёсах проедет расстояние гораздо большее, чем на вращающихся. Помимо этого, при блокировании колёс автомобиль несёт юзом, лишая водителя шанса осуществить какой-либо манёвр.

Система АБС не всегда эффективна. На неустойчивом покрытии (взрыхлённой почве, гравии, снегу или песке) обездвиженные колёса образуют перед собой барьер из покрытия, врываясь в него. Это значительно сокращает тормозной путь. Автомобиль с шипованной резиной на льду при срабатывании ABS проезжает большее расстояние, чем на заблокированных колёсах. Это объясняется тем, что вращение мешает шипам, врезаясь в лёд, замедлять движение транспорта. Но вместе с тем у машины сохраняется управляемость и устойчивость, что в большинстве случаев гораздо важней.

Датчики частоты вращения колёс устанавливаются на ступицах

Оборудование установленное на отдельных автомобилях допускает функцию отключения АБС.

Что делать в первую очередь?

Необходимо выполнить проверку датчиков ABS которые располагаются возле каждой ступицы колеса. Ваша задача обнаружить нарушение в соединении датчиков, обрыв провода или повреждение корпуса датчика ABS. В любом из этих случаев вы так или иначе увидите на панели соответствующий индикатор, ну при условии, что сам блок управления системой рачий и не «глючит».

Проверка датчика АБС — меряем сопротивление

1. Домкратим колесо, то на котором по-вашему расположен нерабочий или неисправный датчик, или каждое колесо по очереди если вы точно не знаете какой из датчиков неисправен.
2. Далее снимаем колесо и получаем доступ к датчику.
3. Демонтируйте корпус, а также защитный блок управления и разъемы по которым поступает питание на датчики.
4. После этого в цепь провода с PIN-разъемами внедряем провода и коммутируем их с датчиком и мультиметром.
5. Производим замер сопротивления и сверяем его с тем, которое должно быть по умолчанию (его можно узнать в мануале) или у представителя производителя вашего авто.
6. Проводку «прозваниваем» на предмет обрыва или короткого замыкания.
7. Вращайте колесо при этом следите за показаниями мультиметра, сопротивление должно меняться.

• Устройство — ножка — 5-26 Ом.
• Устройство — «масса» — от 20 кОм и более.

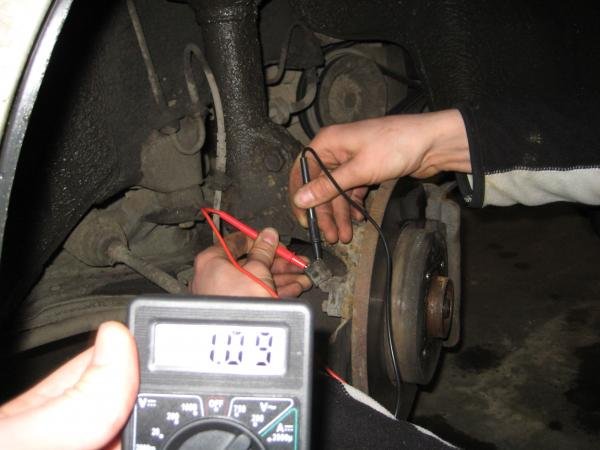

Проверка датчика ABS при помощи тестера — меряем напряжение

1. Домкратим колесо.
2. Включите мультиметр, установите режим измерения постоянного напряжения.
3. Подключаем электроды прибора к разъемам и проверяем показания, при этом вращаем колесо (примерно 1 об/сек).
4. Исправный датчик ABS покажет напряжение на приборе ~0,25-1,2 Вольта. Если скорость вращения колеса будет выше, то и показания соответственно будут увеличиваться.

Как проверить датчик осциллографом?

Чтобы диагностировать исправность или неисправность датчика АБС можно использовать даже осциллограф или проще говоря тестер. При подключении на приборе будет отражаться график, при помощи анализа амплитуды, можно судить о исправности или неисправности датчика.

Проблема заключается в том, что прибор этот есть не на каждом СТО, не говоря уже за гараж, в котором вы собрались проводить все свои «опыты». Прибор это дорогой, и довольно сложный для понимания поэтому для работы с ним необходимо обладать определенными знаниями и навыками.

В современных автомобилях система ABS имеет функцию самодиагностики, используя специальное ПО можно считать код ошибки после чего расшифровать его по специальной таблице.

Составные части ABS

Компонентами системы являются:

• Датчик скорости, установленный на колесах, точнее на ее ступицах.
• Привод гидравлический
• Клапаны регуляции давления в магистрали тормозной системы
• ЭБУ – контрольный блок

Главное предназначение этого комплекса – сохранить для водителя возможность маневрирования в момент торможения, сохраняя полный контроль над транспортом. Появление антиблокировочного механизма, сделало возможным внедрение системы помощи экстренного торможения (СПЭТ). Она усиливает силу торможения на скользких участках дороги, могла бы привести автомобиль к скольжению из-за полной блокировки колес. Однако ABS, частично разблокирует их, препятствуя этому. СПЭД имеет возможность полноценно функционировать.

Использование ноутбука в качестве осциллографа

С технической точки зрения наиболее правильным методом проверки датчиков АБС профессионалы считают использование осциллографа. Однако прибор стоит дорого, и приобретать его только для проверки сенсоров не имеет смысла. А, вот если у вас есть ноутбук, то использовать его в качестве осциллографа достаточно просто. Сначала изготавливаем измерительный шнур для подключения разъема сенсора к микрофонному входу. Для этого понадобятся штекер mini jack 3,5 мм, два резистора и пару кусков провода подходящей длины. Денежные затраты на приобретение необходимых компонентов не превысят 50 рублей. Припаиваем провода к контактам мини-джека, а в разрыв монтируем резистивный делитель (для защиты звуковой карты) по приведенной ниже схеме.

Далее все просто:

• Устанавливаем на ноутбук специальную программу «Осциллограф» (например, Winscope или Avangard).
• Подключаем провода к разъему датчика АБС, а штекер к микрофонному входу.
• Вращаем ступицу колеса.
• При исправном датчике наблюдаем на экране четкий синусоидальный сигнал.

На заметку! Если у вас нет помощника, то одновременно вращать колесо и наблюдать за экраном ноутбука будет весьма затруднительно. Для удобства советуем воспользоваться функцией записи. Включив режим воспроизведения (после проведенной по вышеописанной методике проверки), вы сможете увидеть результаты тестирования.

Датчики АБС играют важную роль в работе тормозной системы автомобиля — от них зависит эффективность торможения и бесперебойная эксплуатация узла в целом. Сенсорные элементы посылают на блок управления данные о степени вращения колёс, а тот анализирует поступающую информацию, выстраивая нужный алгоритм действий. Но что делать, если появились сомнения в исправности устройств?

Нюансы конструкции Лада «Приора», «Калина»

Теперь немного разберемся, как диагностировать проводить замену на автомобилях Лада моделей «Приора» и «Калина». Эти авто для примера были взяли потому, что сзади у них используются барабанные тормозные механизмы, а выше мы рассматривали, как проводятся работы с датчиками, работающими с дисковыми механизмами.

Проверка датчиков на «Калине» или «Приоре» полностью идентична описанным. Но датчик этот еще нужно найти. Установлен элемент в задней стенке ступицы, а импульсное кольцо располагается внутри механизма, под барабаном.

Поэтому, чтобы оценить его состояние, придется с авто снимать барабан, и сразу под ним видно будет кольцо, а также выступающая часть датчика, который проходит через технологическое отверстие в тормозной колодке.

То есть, проверяя состояние кольца, можно сразу посмотреть и очистить от грязи сам датчик. А после уже проводим замеры сопротивления датчика и всей цепи до «мозгов».

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Рекомендации по замене передних тормозных колодок

Причины и признаки неисправностей

В машинах нового поколения при включении зажигания происходит автоматическая самодиагностика антиблокировочной системы, при которой проводится оценка работоспособности всех её элементов.

Признаки	Возможные причины
Самодиагностика показывает ошибку. АБС отключается.	Некорректная работа блока управления. Обрыв провода от датчика к блоку управления.
Диагностика не обнаруживает ошибок. АБС отключается.	Нарушение целостности проводки от блока управления к датчику (обрыв, замыкание, окисление).
Самодиагностика выдаёт ошибку. АБС работает, не отключаясь.	Обрыв провода одного из датчиков.
АБС не включается.	Обрыв провода питания блока управления. Сколы и надломы импульсного кольца. Большой люфт на изношенном подшипнике ступицы.

Кроме отображения световой индикации на приборной доске существуют следующие признаки неисправности системы ABS:

• При давлении на тормозную педаль отсутствуют обратные стук и вибрация педали;
• При экстренном торможении все колёса блокируются;
• Стрелка спидометра показывает скорость меньше фактической или совсем не шевелится;
• При поломке более двух измерителей на приборной панели загорается индикатор стояночного тормоза.

В случае появления неисправности антиблокировочной системы на приборной панели загорается контрольная лампа

Причинами неэффективной работы АБС могут быть:

• Поломка одного или более датчиков скорости;
• Повреждения проводки датчиков, которые влекут за собой нестабильную передачу сигналов на модуль управления;
• Падение напряжения на клеммах аккумулятора ниже 10,5 В приводит к отключению системы АБС.

Проверка датчика

Если неисправен датчик abs, то он не передает системе нужные команды и автоблокировочная система перестает выполнять свои функции: при торможении происходит блокировка колес. Если на приборной панели загорелась надпись и не гаснет, то надо срочно обращаться в сервис.

Датчик индукционного типа представляет собой индукционную катушку, которая работает в паре с зубчатым металлическим диском, находящимся на ступице колеса. Часто причиной неисправности является обрыв провода. Именно эту неисправность мы определяем с помощью тестера, паяльника и пинов для ремонта. Пины присоединяются на разъемы и тестером измеряется сопротивление датчика абс, которое должно находится в пределах, указанных в руководстве по эксплуатации. Если сопротивление стремится к нулю, то это говорит о наличии короткого замыкания. Если стремится к бесконечности, значит есть обрыв в цепи.

Затем проверяется колесо и проверяется сопротивление, оно должно меняться, в этом случае датчик исправен. Если при осмотре обнаружены обрывы, их надо починить. Разрывы надо соединять только с помощью пайки, а не скрутки, чтобы избежать новых разрывов, окисление и т.д. Каждое устройство имеет свою маркировку, цвет проводов и полярность. Надо придерживаться этих данных.

Если датчик поломан, надо выяснить, как снять датчик абс, и сделать его замену. При выборе прибора надо прежде всего ориентироваться на качество.

Для полной диагностики датчиков, надо не только проверить тестером контакты самого устройства, но следует также прозвонить всю его проводку. Одной из причин некорректной работы является нарушение целостности проводки. Если устройства работают исправно, то показатели сопротивления такие:

• ножка – датчик абс передний правый (7 – 25 Ом);
• уровень сопротивления изоляции – свыше 20 кОм;
• ножка – датчик abs задний правый (6-24 Ом).

Многие автомобили имеют систему самодиагностики. В них на информационный экран выводятся коды ошибок, которые можно расшифровать с помощью инструкции по эксплуатации.

Принцип работы антиблокировочной системы

Как сделать диагностику АБС самому? — чтобы с уверенностью ответить на этот вопрос, важно знать устройство самой системы. Для этого разберём несколько отдельно взятых её частей:

• Датчики скорости. Датчики располагаются возле каждого колеса автомобиля. Они передают на блок управления ABS информацию о скорости вращения каждого из колёс.
• Блок управления ABS. Блок управления принимает сигналы с датчиков скорости, анализирует ситуацию, и, в случае блокировки колеса, передаёт команду на блок управления гидравликой.
• Гидравлический блок управления, получив сигнал о заблокированном колесе, перекрывает канал тормозной жидкости, идущий к этому колесу.

В результате получается, что как только колесо заблокируется, система «отпускает» его. Как только это происходит, оно снова блокируется. Всё это происходит с высокой частотой, и в итоге колёса вращаются на предельном усилии, но при этом без перехода на движение юзом.

Датчики ABS

Одни датчики скорости работают по принципу, основанному на магниторезистивном эффекте. Другие – на эффекте Холла. Есть пассивные и активные их разновидности.

Пассивные датчики отличаются большими размерами, начинают регистрировать показания, только по достижении 5 – 7 км/ч. Они менее подвержены износу, а загрязнения не создают помехи (в силу особенности конструкции).

Активные аналоги появились в конце прошлого века, в 90-х годах. Работа основана на свойствах полупроводниковых диодов, которые меняют направление тока, под воздействием магнитного поля. Это магниторезистивные датчики. Есть датчики Холла, основанные на явлении возникновения тока в, помещенном в магнитное поле, сопротивлении.

В обоих случаях, источник магнитного поля (кольцо), закрепляется на ступице и движется вместе с ней. В первом случае, изменения поля приводят к изменению направления электронов, изменяя соответствующее значение сопротивления. Это и передается в ЭБУ.

Во втором варианте, изменяющееся магнитное поле, перемещает электроны в один конец проводника, формируется постоянное напряжение, которое передается в ЭБУ. Существенным недостатком является подверженность помехам.

Факторы, провоцирующие различные неполадки в датчиках:

— слабое противостояние магнитного поля различным помехам

— установочное место способствует сильному загрязнению

— механическое влияние движения колес – колебания, вибрации, удары и прочее.

Не работает АБС: датчик ABS и его проверка

Итак, диагностика АБС необходима в том случае, если сама система явно работает со сбоями, на панели приборов горит значок ABS и т.д

Важно понимать, что датчик данной системы является важным элементом

Более того, если на машине есть и другие системы активной безопасности (например, антибукс, система курсовой устойчивости и т.д.), в этом случае  при неисправности датчиков АБС также происходят отказы и сбои в работе данных систем.

На начальном этапе проверок следует провести диагностику системы ABS. Это позволит определить, какой датчик АБС не передает сигнал на блок управления (выйти из строя может задний датчик АБС или передний, левый или правый).

Самым простым способом определения является компьютерная диагностика. Если машина не старая, тогда достаточно подключить OBD-сканер и быстро определить, какой датчик не дает показаний о вращении колеса.

Однако важно понимать, что данные не всегда точны и четко указывают на неисправности именно датчика. Часто бывает так, что датчик ABC  полностью работоспособен, а сама проблема кроется в проводке или устройству, которое фиксирует вращение колеса

Если диагностика выявила неисправность датчика АБС, следует точнее определить, в чем причина: сам датчик, имеет ли место обрыв, короткое замыкание или сигнала нет вообще. В любом случае, определив проблемный элемент, можно проверить датчик АБС тестером-мультиметром.

Для такой проверки мультиметр переводят в режим «диод», так как подавляющее большинство датчиков имеют защиту-диод, последовательно включенный в цепь. Получается, обычный прозвон датчика может не дать достоверного результата.

Датчик следует прозванивать в обоих направлениях. Как правило, сопротивление датчика АБС может быть от сотен Ом до 2 килоОм

При этом важно понимать, что прозвон датчика от разъема все равно не позволяет определить, как сигнал проходит на блок ABS

Обратите внимание, часто поврежденным может быть провод, который соединяет разъем датчика и блок ABS. Часто такая неполадка характерна для задних датчиков ABS

Дело в том, что назад идут длинные кабели (доходит до 180 см). Естественно, на такой длине риски обрывов, перетирания, заломов и других повреждений заметно повышаются.

Чтобы выполнитm проверку датчика от блока управления ABS, нужно определить распиновку разъема. Дело в том, что разъемы ABS и контакты датчиков на разных авто отличаются. Чтобы получить точные данные, для этого изучают специальную техническую литературу по конкретной модели авто, задействуют ресурсы в Интернете и т.д.

Определившись с распиновкой, потребуется отсоединить разъем от блока, после чего выполняется прозвон датчика АБС напрямую от контактов разъема. На самом блоке ABS, который обычно стоит под капотом, разъем легко найти, а также определить и  тип самого блока.

Идем далее. В случае, когда после проверки мультиметром датчик АБС можно прозвонить в одну или обе стороны, не всегда это точно говорит о полной исправности. Причина- датчик представляет собой катушку индуктивности, которая находится в магнитном сердечнике.

Такая катушка имеет огромное количество витков из тонкого провода. Если вовнутрь датчика попадет влага (с учетом его места расположения на колесе это весьма вероятно) или начнется коррозия, элемент может замкнуть. Точнее, замыкает его катушка (межвитковые замыкания).

Так вот, в подобной ситуации сопротивление обмотки практически не меняется, однако сигнал все равно ухудшается. В свою очередь, это приводит к низкому уровню сигнала и фактически означает выход датчика из строя. Другими словами, не все неисправности АБС удается быстро обнаружить при помощи мультиметра.

Проверка на Ford Focus 2

Для начала рассмотрим, как производится проверка на автомобиле Ford Focus 2. У этого авто используется датчик, работающий на эффекте Холла и располагается он в ступице колеса в верхней части. Обнаружить его просто – достаточно снять колесо, открутить и отвести в сторону суппорт, а также снять тормозной диск.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Распиновка разъемов автомагнитол

Перед началом проверки в обязательном порядке следует проверить давление в шинах. Оно должно быть во всех колесах одинаковое, в противном случае разница давления может сказаться на работоспособности системы.

Чтобы проверить датчик на Фокус 2, для удобства доступа, следует выдомкратить и снять колесо с тестируемой стороны.

Далее разъединяем колодку проводов, идущих от датчика. Визуально оцениваем состояние оплетки и проводов, на них не должно быть потертостей и других видов повреждений.

На первом этапе проверяем сопротивление. Для этого переводим мультиметр в режим омметра и подсоединяем его щупы к выводам в колодке.

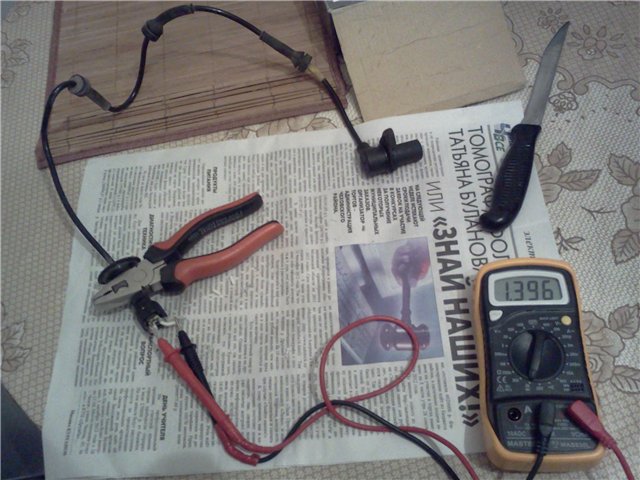

На Фокус 2 сопротивление датчика при замере должно быть в районе 1,3-1,4 кОм.

Но есть один нюанс, который важно учитывать. Во время замеров следует мять провод, особенно в местах изгибов

Дело в том, что в месте обрыва провода медные жилы могут контактировать, поэтому и датчик может показывать нормальное сопротивление. А во время мятья и изгибания нарушается контакт.

При несоответствии показаний, следует провести замер на входе проводов в датчик. Это позволит выявить, кроется ли проблема в самом датчике, или же только в проводах.

Если при проверке сопротивления возле элемента, сохранилось несоответствие по сопротивлению, то датчик необходимо менять.

В некоторых случаях причина проблем кроется в загрязнении полупроводниковой платины элемента Холла. Поэтому следует снять сам датчик и очистить его.

Помимо проводки датчика следует также проверять всю цепь на наличие повреждений. Для этого необходимо отсоединить проводную колодку от блока управления.

Затем выясняем из техдокументации к авто, какие выводы на колодке соответствуют тому или иному датчику, после чего к необходимым разъемам подсоединяем мультиметр и замеряем сопротивление.

Если оно не соответствует требуемым параметрам, следует искать место обрыва на участке от блока управления к колодке подключения датчика.

Такие неисправности, как обрыв или замыкание лечатся путем замены проводов. А вот при неисправности самого элемента, производится его замена.

Альтернативный способ проверки

Когда под рукой нет мультиметра, проверить датчик ABS можно более простым способом. Он сработает, когда вышел из строя только один элемент, а не несколько. Диагностика выполняется так:

1. Рассоедините разъем на датчике одного колеса. Далее, необходимо завести мотор и проехать несколько метров.
2. Если загорелась вторая лампочка неполадок тормозной системы (или ручного тормоза), то проверяемый элемент исправен. Подключите колодку и повторите операцию на следующем колесе.
3. При одном поломанном датчике светится индикатор АБС, а при двух и более – лампа ручного тормоза. Когда второй индикатор на панели не загорится, значит, вы отключили неисправный элемент.

Способ позволяет определить местонахождение неполадки, но не ее характер. Для более точной диагностики нужно использовать тестер с омметром.

Как проверить датчик АБС

Система абс на автомобиле устанавливается для предупреждения блокировки колес при экстренном торможении.

Система состоит из блока управления, гидравлического блока, сенсорных датчиков числа оборотов и колесных тормозных механизмов. Основным в системе абс является блок управления, принимающий сигналы от датчиков об оборотах колес и принимающих решение об их оценке. Данные датчиков анализируются системой и делается заключение о степени скольжения колес, об их ускорении или замедлении. Полученная информация обрабатывается и поступает в виде сигналов на магнитные клапаны гидравлического блока, выполняющего задачи управления.

Работа абс на автомобиле

При включении зажигания на щитке приборов загорается индикатор с надписью «ABS». Зажегшийся индикатор означает, что цепь абс исправна и производится тест-контроль электронного блока управления и других устройств, входящих в антиблокировочную систему. При исправной системе индикатор «ABS» погаснет после самодиагностики или при начале движения.

При нажатии на педаль тормоза в систему тормозов от главного тормозного цилиндра поступает давление на рабочие (колесные) тормозные цилиндр, передающие усилие на тормозные колодки, прижимающиеся к тормозным дискам. Преимущество системы тормозов с абс в том, что анализу подвергается каждое колесо и подбирается оптимальное давление для него, препятствуя тем самым блокировке колес. Полное торможение происходит благодаря давлению в системе, регулируемое ABS.

Все вышеописанное верно только при исправных датчиках, так как отказ датчиков ведет к сбою в системе и уменьшению эффективности торможения. При возникновении проблем, система ABS отключается, и система тормозов начинает работать без ее участия. Одновременно на щитке приборов загорается индикатор, сообщающий о проблемах с антиблокировочной системой.

Сюда же стоит отнести и состояние шин с разной степенью износа протектора, спущенные колеса, разный рисунок протектора, люфт в подшипнике колесной ступицы, что будет отрицательно отражаться на корректной работе антиблокировочной системы.

Устройство датчика абс

Датчик представляет собой индукционную катушку, работающую в паре с металлическим зубчатым диском, расположенным на колесной ступице.

Неисправности датчика абс

Наиболее частой причиной отказа датчика является обрыв одного или нескольких проводов. Также причиной неисправности может послужить механическое повреждение датчика абс или зубчатого венца. Неисправности могут быть выражены и в окислении контактов, ненадежном соединении в местах контактов, замыкании датчика на «массу».

Проверка датчика абс

При отказе датчика он перестает передавать системе необходимые сигналы и антиблокировочная система уже не выполняет свои обязанности, соответственно при торможении происходит блокировка колес. При загорании индикатора абс на панели приборов, который не гаснет, необходимо срочно обратиться на СТО, где будет выполнена диагностика и при необходимости будет произведена замена датчика абс.

Собственно, проблему, — как проверить датчик абс, может решить сам владелец автомобиля, имея на руках тестер, паяльник и опыт работы с этими приборами. С помощью тестера измеряется сопротивление датчика абс, значения которого должно быть в пределах, данных в описании по эксплуатации. Обычно сопротивление составляет порядка 800-1200 Ом, если же сопротивление катушки датчика стремится к нулю, то на лицо короткое замыкание, когда же сопротивление стремится к бесконечности, это говорит об обрыве в цепи датчика.

Помимо проверки самого датчика абс необходимо выполнить и прозвонку всей цепи, идущей к датчику, где часто наблюдается нарушение целостности проводки.

Далее измеряется сопротивление при прокручивании колеса, которое должно меняться, что будет говорить об исправности датчика.

К тому же многие современные автомобили оснащены системой самодиагностики, с выводом на экран дисплея кодов ошибок, которые можно расшифровать по данным инструкции к автомобилю по эксплуатации.

Обнаруженные обрывы проводов устраняются только путем пайки, так как соединение путем скрутки проводов чревато новым обрывом, окислением и прочими проблемами. При этом нужно учитывать, что каждое устройство по- своему маркировано, с разным цветом проводов и полярностью. Эти данные нужно учитывать при ремонте.

Если после устранения обрывов проводов, проверки зубчатого диска и прозвонки цепи остались проблемы с работой абс, то неисправности нужно искать в электронике и необходима комплексная диагностика системы.
