Датчик детонации автомобильного мотора

Диагностика датчика детонации на ВАЗ-2114 на видео

Электронная система способна фиксировать все детонации которые происходят от двигателя, и на основании этих данных она уже может самостоятельно скорректировать угол опережения зажигания, защищая тем самым мотор, от возможных механических повреждений.

Расположение датчика детонации

Для того, чтобы узнать где расположен этот датчик на двигателе ВАЗ-2114 необходимо заглянуть под капот и посмотреть на его блок, где у второго и третьего цилиндра установлен тот самый датчик. Если у вас головка 16 клапанная, то разглядеть его будет немного труднее в виду его массивной внешней части.

Виды датчиков детонации

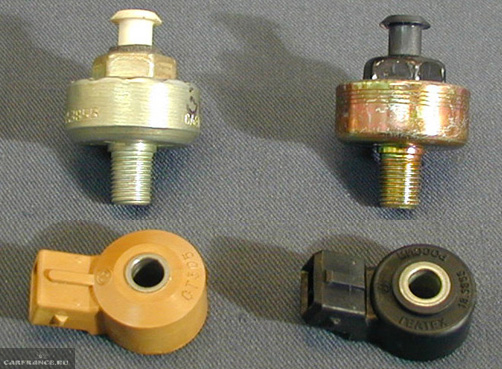

Датчики детонации, которые устанавливались на 1 и 2 поколении автомобилей ВАЗ.

  1. Первый вид датчика —  резонансный (на фото — сверху), устанавливался на автомобили семейства Самара-2, первых выпусков, сейчас в магазинах подобное встретить сложно, да и цена на них достаточно высока. Принцип работы  одноконтактного датчика заключается улавливание определённой детонационной чистоты.
  2. Второй вид датчика —  широкополосный (на фото снизу), он способен воспринимать всю полосу детонации, определяя его из шумовой полосы.

Признаки неисправности

Существует несколько определенных признаков по возникновению которых можно судить о выходе из строя датчика детонации.

  • Загорелась контрольная лампа неисправности двигателя.
  • Автомобиль потерял в динамике и разгоняется недостаточно резво.
  • Во время нажатия на педаль газа возникает стук в двигателе, чаще всего это возникает из-за некачественного бензина.
  • Двигатель иногда перегревается, потому как выставлен неточный угол опережения зажигания. Когда двигатель перегрет детонация очень хорошо слышна.

Если все вышеназванные признаки поломки ДД есть, и горит лампа неисправности двигателя то стоит провести диагностику через сканер и диагностическое оборудование.У датчика детонации существуют свои коды ошибок:

  • 0326 – превышение допустимого уровня сигнала ДД.
  • 0327 – Низкий уровень сигнала;при наличии этой неисправности может быть сломан как сам датчик, так может быть и плохой контакт в колодке, либо датчик не закручен к БЦ.При наличии окисленных соединений, можно их очистить наждачкой.
  • 0325 – В цепи ДД произошло обрывание провода. При возникновении этой неисправности причиной тому могут быть три факта: там датчик неисправен, нет питания и сигнала управления на контакты датчика на месте крепления произошло окисление контакта. Если на датчике имеются большие следы ржавчины, как правило починить его не получится лучше всего произвести замену.

Чем опасно детонационное сгорание и что его может вызвать?

Но если не соблюдается хоть одно из условий, то высока вероятность возникновения детонационного сгорания, которое в дальнейшем может стать причиной серьезных поломок. Суть данного сгорания сводится к тому, что часть топлива из-за ряда сложившихся факторов в камере сгорания самовоспламеняется. Причем происходит это до того, как между свечными электродами образуется искра, то есть смесь загорается раньше времени.

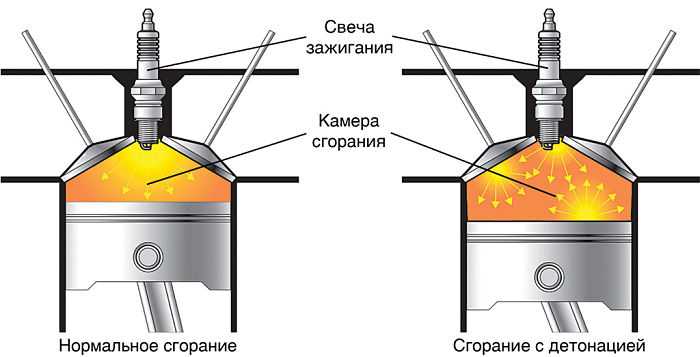

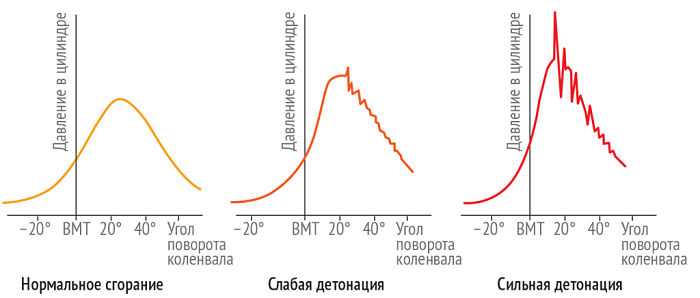

Особенностью детонационного сгорания является то, что оно подобно взрыву. Сгорание смеси происходит значительно быстрее и сопровождается увеличенным давлением и значительно большей температурой, чем при обычном процессе горения топливовоздушной смеси.

Результатом такого сгорания является оплавление днища поршня, прогорание его или клапанов. В общем, детонация в силовой установке способна нанести огромный вред и надобность в дорогостоящем и длительном ремонте.

Виной же появлению детонации может стать:

  • некачественный бензин с низким октановым числом.
  • особенности конструкции силовой установки (степень сжатия в цилиндре, форма камеры сгорания, положение свечи зажигания и т. д.);
  • изменение рабочих условий в цилиндрах (неправильный угол опережения зажигания, работа под нагрузкой, возникновение значительного слоя нагара, ухудшение качества топливовоздушной смеси).

Проверка работоспособности и замена

Поэтому в обязательном порядке при появлении указанных признаков, проверяется работоспособность этого датчика детонации. А сделать это можно двумя способами.

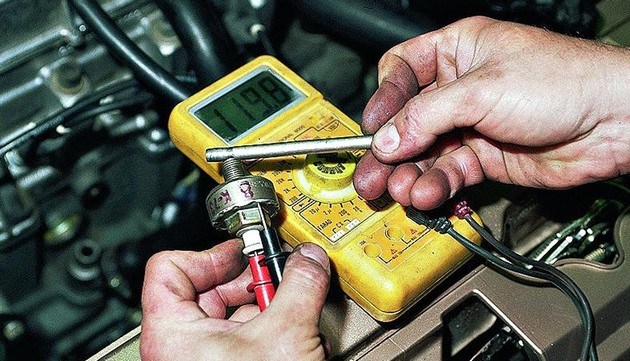

  1. Первый заключается в замере сопротивления ДД. Для этого необходимо подключить к его выводам мультиметр, выставленный на проверку сопротивления с уровнем измерения до 2 кОм. После подключения на дисплей выведется значение сопротивления датчика. Затем необходимо несильно постучать по нему ключом или небольшим молоточком. Из-за ударов пьезоэлемент будет срабатывать, что привет к увеличению сопротивления. У исправного датчика значение должно повышаться при ударе и сразу же возвращаться к обычному значению. Если сброса сопротивления не происходит – датчик неисправен.
  2. Второй способ лучше, поскольку позволяет оценить исправность датчика на работающем двигателе, что дает более точную информацию о его состоянии. Для этого необходимо запустить мотор и установить 1500-2000 об/мин на тахометре. При этом обороты должны держаться стабильно и не плавать. Далее подбираемся к установленному на моторе датчику и ключом или молоточком наносим по нему несильные удары. Если устройство исправно, то он воспримет эти удары за детонацию и передаст сигнал на ЭБУ, а тот уже скорректирует угол. Из-за этого обороты двигателя понизятся, а после прекращения постукиваний, они вернутся до заданного значения.

Таким простыми способами можно проверить датчик детонации двигателя. Единственная проблема, которая может возникнуть при проверке или замене – это место расположения. У 8-клапанных двигателей обычно до него добраться несложно. А вот у моторов на 16 клапанов он обычно располагается под выпускным коллектором, поэтому доступ до него затруднителен.

ДД ремонту не подлежит, поэтому при выявлении его неисправности он просто заменяется. И сделать это было бы нетруддно, если бы ни неудобное его расположение. В некоторых случая добраться до него можно только из-под автомобиля.

Но сама замена – простая. Отсоединяется фишка с проводкой, а затем выкручивается болт крепления или сам датчик (зависит от его конструкции). После на место устанавливается новый элемент и подключается к проводке.

Проверка датчика со снятием

Необходимо найти место нахождения датчика. Чаще всего это место находится в середине блока цилиндров между средними цилиндрами. Однако лучше прочитать руководство по автомобилю и выяснить вид датчика, его сопротивление и маркировку.

Порядок снятия

Вначале необходимо открутить гайку на шпильке ключом на 13 или 22 мм, в зависимости от конструкции датчика. Затем следует аккуратно отключить и убрать в сторону электрический разъем, демонтировать датчик со шпильки. На корпусе имеется два контакта – сигнальная клемма и масса.

Внутри датчика расположен пьезоэлектрический кристалл, который чувствителен к падениям на пол и различным ударам. Его конструкция неразборная, поэтому не следует пытаться его разобрать.

Для тестирования работы сенсора можно применить мультиметр с интервалом измерений в несколько тысячных вольта. При этом не следует применять для щупов старые скрученные проводники, так как их сопротивление не сочетается с мультиметром. К среднему отверстию датчика нужно подключить отрицательный щуп мультиметра, а положительный щуп – к клемме управления. По возможности следует применять более короткие измерительные проводники.

Аккуратно, с малым воздействием ударяем каким-либо металлическим предметом по металлическому среднему элементу сенсора. При этом мультиметр должен показать некоторый скачок напряжения до 150 милливольт, что означает исправность датчика. В противном случае никаких всплесков напряжения не будет.

При наличии у вас других заведомо исправных датчиков можно провести на них тестирование показаний напряжения. Лучше, если эти датчики уже были в употреблении, но еще исправны. Это будет залогом проведения правильной проверки.

Признаком проблем с работоспособностью детонационного сенсора является слишком высокое или низкое внутреннее сопротивление.

Чтобы проконтролировать, есть ли внутренний контакт, нужно измерить значение сопротивления между клеммами датчика, и сравнить их с параметрами, указанными в инструкции.

Наиболее надежным методом проверки работоспособности датчика является его установка на автомобиле с исправным датчиком. Возникновение легкой детонации подтверждает признак того, что датчик не работал. Дополнительно можно поставить проверяемый сенсор на другой мотор и проверить его на возникновение детонации при быстром нажатии на педаль газа. В результате необходимо провести сравнение симптомов работы неисправного и исправного сенсора. Если признаки проявятся и на другом двигателе, то датчик необходимо заменить новым.

Search

Основные признаки неисправности датчика детонации на клапане ВАЗ-2112 16

Датчик детонации на 16-клапанном ВАЗ-2112 имеет те же условия неисправности, что и некоторые автомобили ГАЗ, Тойота, Газель, Приора и Калина. Замените датчик детонации самостоятельно. Подробная статья о замене датчика температуры, который заменяет клапаны ваз-2112 16. 2. Замена датчика детонации. 16:23. Новый. Естественно, не каждый автомобилист сможет обнаружить, что это один и тот же датчик, но вы можете увидеть прямые и косвенные причины неисправности.

В видео представлен обзор основных неисправностей и диагностики широкополосного датчика детонации на ВАЗ-2112:

Симптомы отказа датчика детонации

Сопротивление, которое датчик должен иметь в хорошем рабочем состоянии

Прежде чем рассматривать причины, вам нужно взглянуть на симптомы неисправности. Итак, давайте посмотрим, что еще может вызвать звонок при выходе из строя датчика детонации:

  • Двигатель теряет мощность.
  • Потенциал ускорения падает.
  • Увеличение расхода топлива.
  • ПРОВЕРИТЬ НА приборной панели горит.
  • Выхлоп дыма.
  • Наличие детонации.
  • Двигатель начал мерцать.

Конечно, важная причина неудачи Датчик детонации. это топливная смесь, а именно качество самого бензина. Чем ниже октановое число, тем ниже сопротивление детонации. фазовый датчик 2110, 2111, 2112 16cl. Где находится фазовый датчик? Ошибка p0340. Замена датчика положения распределительного вала на 16 клапанном двигателе. Если топливо взорвется, оно не сгорит полностью в двигателе, и вы услышите, как горит глушитель.

Замена датчика детонации

на машине жигулиприоритет .

Замена датчика Детонация. Ошибка P0325.

Счастливые будни владельца АвтоВАЗа: поездка-ремонт, поездка-ремонт. Замена датчика детонации на клапанах ВАЗ-2112 16: фото а. Симптомы детонации 16-клапанов ваз-2112 клапанов. Изменить Датчик детонации

Диагностика датчика детонации

Датчик проверен мультиметром. Замена клапанов на предыдущие 16 клапанов. В этом случае «выбейте» датчик с помощью отвертки

Для диагностики датчика детонации он снимается с двигателя и к нему подключается вольтметр с пределом измерения до 200 мВ.

Затем датчик «стучит» по твердой поверхности и смотрит на вольтметр. При нажатии показания должны измениться. Если они не меняются, датчик не работает. Если они меняются, то показания датчика изменяются, но верны ли они под вопросом!

Сигнал неисправности ЭБУ

Отказ датчика сразу поймет характерный стук. Многие автомобилисты просто сбрасывают «отрицательную клемму» для сброса электронного блока управления на ноль, но стоит понять причины этого эффекта и устранить их. Замена ремня ГРМ. Предыдущие 16 клапанов. Рассмотрим коды ошибок ECU, которые сигнализируют о выходе датчика детонации:

код-0325 намеки на проблемы с сетью. Замена 16-фазного датчика фазы ВАЗ 2112 Замена ремня ГРМ: предыдущие 16 клапанов. Например, обрыв в проводке или подкисление штепсельных контактов. В этом случае мы вызываем электрическое подключение датчика, чистим электрические контакты;

Ошибка 0325 на экране BK STAT (обрыв цепи датчика детонации)

Тип датчика детонации

выводы

Определить поломку клапана ВАЗ-2112 16 достаточно просто. Первым признаком будут электронные ошибки блок управления двигателем и загар в приборной панели Check Engine. Кроме того, простой тест мультиметра покажет, действительно ли этот продукт вышел из строя. Если датчик неисправен, его необходимо заменить.

Источник

Post Views: 1

Как проверить работоспособность?

Если на дисплее появился код ошибки 34, это свидетельствует о неисправности датчика. Возможна проверка того, работоспособен он еще, или требуется непременная замена. Полностью сбросив результаты само диагностики, необходимо проехать пару километров и снова включить систему само диагностики.

Если новая проверка снова показывает ошибку, значит замена все-таки необходима. Если ошибка не высвечивается, то еще можно эксплуатировать старый прибор. Но поскольку все-таки ранее код 34 высвечивался, стоит проверить подключение на обрыв, то есть – внимательно осмотреть провода, контакты, подтянуть, зачистить, глядишь – замена и не понадобится.

Ошибки на дисплее панели приборов

Учитывая, что ВАЗ 2110 какое-то время может поездить без датчика детонации, можно провести ему более тщательную проверку, но для этого придется снять прибор.

Вначале нужно отыскать датчик. Он располагается слева на двигателе, где линия половины блока цилиндров. Рядом с ним находится воздушный фильтр.

Для определения неисправности или ее отсутствия необходимо произвести снятие в такой последовательности:

  • Обесточить автомобиль, сняв минусовую клемму с АКБ;
  • Отсоединить от контактов датчика детонации, колодку с проводами. Для этого нужно нажать на фиксатор;
  • Открутить гайку, крепящую прибор и снять его с установочной шпильки.

Учтите, что при дальнейшей установке или замене понадобится динамометрический ключ (усилие затягивания должно составлять 20 Нм).

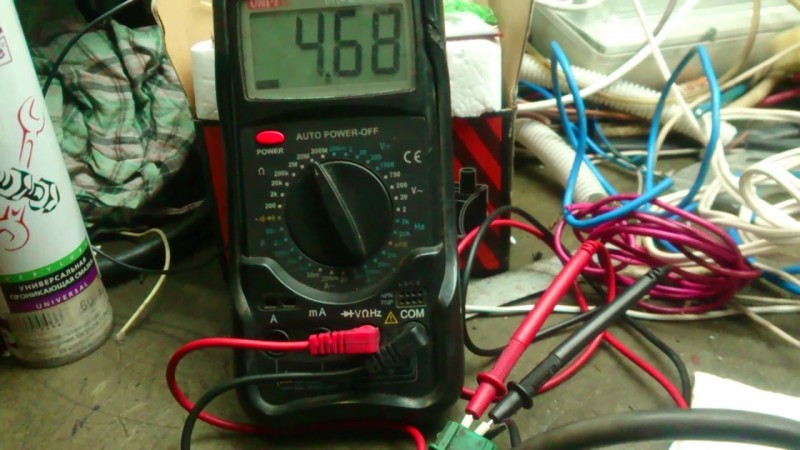

Теперь можно сделать проверку с помощью мультиметра, на котором выставлено минимальное значение. Если датчик одно контактный, то минусовой провод мультиметра (он обычно черный) подключается к тому месту, где устанавливается крепежный болт, а плюсовой (как правило – красный) к контакту сигнала в разъеме.

Проверка двух контактного датчика осуществляется путем подключения провода мультиметра к соответствующему контакту «-» к «-», «+» к «+». Дальнейшие действия идентичны. Чтобы активировать датчик, по нему нужно чем-либо не очень сильно постучать (например, отверткой).

Если неисправности отсутствуют, будут отмечаться скачки напряжения. Примерно от 40 до 200 мВ. Кроме того, не помешает проверка внутреннего сопротивления, которое должно стремиться к нулю. Если вы обнаружите, что с датчиком все в порядке, тогда ищите обрыв в цепи. В таком случае лучший совет – заменить всю колодку с проводами.

Если сопротивление другое, или нет скачков напряжения, значит именно с самим датчиком не все в порядке и ему нужна замена. Новый устанавливается в последовательности, обратной снятию.

Диагностика и замена детонационного датчика

Признаки неисправности

Если вы начали замечать что двигатель вашего автомобиля работает неравномерно (троит), или ухудшилась его динамика и на щитке приборов во время начала движения на подъем или при разгоне автомобиля загорается сигнализатор «СHECK ENGINE», то следует проверить детонационный датчик на наличие его возможной неисправности. Следующая инструкция поможет вам своими руками провести диагностику и замену детонационного датчика.

Проверка

Итак, на ваз 2110, 2112, 214, 2115 замена датчика детонации начинается со считывания кодов неисправностей двигателя:

Ошибка с кодом 0325 говорит о том, что в электрической цепи контура датчика произошел обрыв.

Необходимо внимательно осмотреть и при необходимости «прозвонить» весь контур и зачистить контакты в разъемах датчика, так как основной причиной данной ошибки являются окислившиеся контакты. Помимо этого необходимо проверить ремень ГРМ, а именно правильность его установки по меткам, возможно, он ослаб и перескочил на несколько зубьев.

Ошибка под номером 0328 говорит о высоком уровне сигнала детонационного датчика.

В данном случае необходимо обратить внимание на высоковольтные провода. Данная ошибка выдается при «пробое» питания и пьезоэлемента, а так же при повышенном зазоре клапанов

Опять же перепроверьте ремень ГРМ.

Ошибки с кодом 0326 и 0327 говорят о том, что уровень сигнала от датчика слишком низок.

Как и в предыдущих случаях – проверяем контур электрической цепи, при снятом датчике обрабатываем специальными антикоррозийными средствами датчик и его контакты.Особое внимание уделите моменту затяжки датчика, который должен равняться 10-24 Н*м. Если же щиток приборов вам не сигнализирует контрольной лампочкой «CHECK ENGINE», то замена датчика детонации ваз 2114, 2110, 2115 сопровождается его проверкой с помощью вольтметра, для чего:

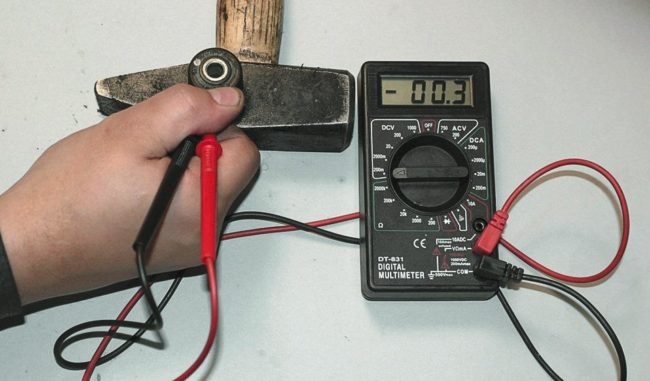

  • В мультиметре устанавливаем режим вольтметра и вводим предел считываемых измерений 200 Мв;
  • На двух контактном датчике (широкополосного типа) подсоединяем щупы мультиметра к контактам, а на одно контактном (резонансного типа) – один к контакту, второй на корпус датчика;
  • Слегка с последующим возрастанием силы удара постукиваем металлическим предметом (отверткой или болтом) по корпусу датчика и наблюдаем за показаниями вольтметра;
  • При ударе должен наблюдаться скачок напряжения: сильнее удар – выше скачок, в противном случае — датчик определенно на замену.

Так же замена датчика детонации ваз 2115 может сопровождаться его проверкой омметром, при которой показания сопротивления должна находиться в шкале 1-10 МОм.

Проверка мультиметром

Замена

Замена датчика детонации ваз 2112, 2110, 2114, 2115 не представляет собой ни чего сложного, так что данная инструкция каких либо дополнительных видео материалов содержать не будет.Как говорилось выше, датчики обоих типов исполнения устанавливаются на блоке цилиндров двигателя. Весь процесс замены состоит в следующем:

  • При выключенном зажигании отсоединяем от датчика разъем проводов или одного провода при резонансном типе датчика;
  • В первом случае ключом на «13» откручиваем крепящий к двигателю болт…

Замена датчик детонации ваз 2115

Ваз 2110 замена датчика детонации

…а во втором с помощью ключа на «22» выкручиваем из корпуса блока и демонтируем само устройство;

Устанавливаем в обратной последовательности.

Как проверить датчик детонации

  • Равной заменой рабочим датчиком.
  • Тестирование электронного блока на запущенном двигателе.
  • С помощью мультитестера.

Устройство датчика довольно надежное и простое, поэтому крайней необходимости в постоянном его обслуживании и контроле не требуется, кроме заводского брака или явных признаков поломки.

Признаки неисправности

  1. Повышенный расход топлива.
  2. Плохая приемистость.
  3. Загорается индикатор «Чек» на приборной панели.
  4. Часто возникающий звук детонации.
  5. Большая дымность выхлопных газов.
  6. Уменьшение мощности двигателя.

Основным признаком поломки датчика детонации является загорание индикатора ошибки на приборной панели. Исправность этого датчика или его поломка определяется электронным блоком, и при отсутствии сигнала необходимой формы и величины, компьютер переключается в режим тестирования фактора неисправности датчика. Если такая настройка не дает результата, то электронная система обогащает горючую смесь и одновременно снижает угол опережения зажигания.

Аналогичный порядок действий обусловлен необходимостью предотвращения выхода из строя газораспределительного механизма и последующее разрушение элементов поршневой группы.

Неисправный датчик детонации не способен остановить работу мотора, поэтому часто у многих водителей появляется вопрос о том, на что может влиять этот датчик, и нужен ли он вообще, если работоспособность силового агрегата сохраняется.

Его поломка делает функционирование автомобильного двигателя не оптимальной. Чтобы создать повышенную экономичность и эффективность мотора автомобиля, его главный режим подобран в интервале наименьшего обогащения топливной смеси. При наибольшем угле зажигания. Такие наиболее выгодные условия близки с режимом появления и развития горения топлива с детонацией.

С помощью контроля над детонацией удается подойти наиболее близко к границе, за которой оптимальное сгорание топлива переключится на детонационный режим, с быстрым последующим выходом двигателя из строя. Наиболее выгодная по экономии топливная смесь является такой смесью, которая горит с малым признаком возникновения детонации. Считывание датчиком явления детонации дает возможность точно откорректировать состав горючей смеси.

По принципу действия этот датчик аналогичен простому пьезоэлектрическому микрофону, который отрегулирован на некоторую частоту звука, который характерен только для детонации. В работающем моторе много деталей, создающих звук определенной собственной частоты. Чтобы предотвратить ложные срабатывания датчика на посторонние звуки, его чувствительный элемент – сенсор, настраивается на детонационную звуковую волну.

Для детонации характерен звук частотой от 25 до 75 герц. Другие звуки способны сказать о неисправностях вкладышей, поршней и пальцев двигателя.

Сильные металлические звуки, появляющиеся при первых симптомах детонации топливной смеси, проходя по металлическому блоку двигателя, доходят до пьезокристалла, встроенного в корпус, и вынуждают его колебаться в резонанс и генерировать на клеммах слабый электрический сигнал.

Действие датчика детонации заключается в получении от электронного блока сигнала определенной частоты и величины. При этом он оставляет его без изменений, и доказывает свою работоспособность. Когда пьезокристал срабатывает, то частота и величина сигнала повышаются, что позволяет микрокомпьютеру откорректировать характеристики работы двигателя. При этом сила сигнала на клеммах датчика непосредственно зависит от силы колебаний звука.

По устройству отличают два главных вида датчиков детонации:

  1. Широкополосные датчики.
  2. Резонансный вид датчика.

Первый вид устройства принимает несколько основных значений частоты сигнала. По ним он создает определенную величину и частоту сигнала для электронного блока. Второй вид настроен на другую определенную частоту, и выдает сигнал только при возникновении или совпадении резонанса с волнами звука, создающимися явлением детонации при сгорании топливной смеси.

Как заменить датчик детонации

Замена датчика должна производиться только на аналогичную марку, и при условии совпадения номера по каталогу. Это требование необходимо соблюдать для создания безопасной и качественной работы электронного блока. Однако имеется опасность ошибиться, если это окажется поддельным китайским изделием.

Необходимо следить за исправностью сенсора, и не стоит откладывать его замену, если это необходимо. Процедуру замены можно выполнить самостоятельно. Для этого нужны гаечные ключи и новый датчик детонации.

Порядок замены

  1. В первую очередь необходимо определить местонахождения этого сенсора на вашем автомобиле. Это можно сделать по прилагаемому к автомобилю руководству, или найти видеоролик в интернете. Обычно его располагают между цилиндрами на блоке двигателя. У иностранных марок автомобилей он может располагаться в канале системы охлаждения мотора. У двигателей с турбонаддувом придется снять интеркулер, для того чтобы демонтировать датчик детонации.
  2. Провести подготовительные работы. Сначала двигатель нужно охладить. Затем, если автомобильная аудиосистем оборудована охранным кодом, то нужно найти его, в противном случае ее будет невозможно включить. Далее, при вкрученном сенсоре в систему охлаждения мотора, необходимо слить охлаждающую жидкость, чтобы не допустить ее потери при замене сенсора.
  3. Процедуру нужно начинать с батареи аккумуляторов, отключив от нее минусовой провод. Если датчик детонации был установлен с двумя контактами, то перед его снятием нужно отключить датчик еще и от проводной колодки.
  4. Открутить датчик с помощью гаечного ключа. Размер ключей может быть различным: 12, 13 или 22, в зависимости от вида крепления.
  5. Установить и зафиксировать новый датчик на штатное место. Нельзя затягивать гайку с чрезмерным усилием. Новые датчики производятся с резьбой, покрытой специальным герметиком с антипригарными свойствами. Подключить все разъемы и провода электрической цепи, и заполнить охлаждающую систему антифризом. Установить на место интеркулер турбонаддува.

Этот процесс замены не всегда можно выполнить самостоятельно, так как на некоторых автомобилях к нему трудно добраться. В таких случаях лучше обратиться в автомастерскую.

Для чего нужен датчик детонации

Проще говоря, датчики детонации (ДД) — это датчики вибрации, которые хорошо подходят для обнаружения структурных акустических колебаний. Это может происходить при преждевременном зажигании или непреднамеренном возгорании смеси.

ДД это своеобразный микрофон, с помощью которого блок управления (ЭБУ) «слушает» двигатель. Датчик преобразует детонацию двигателя в электрический сигнал. Контроллер использует этот сигнал для противодействия детонации с помощью регулировки угла опережения зажигания.

Как только детонация обнаружена, ЭБУ будет постепенно задерживать зажигание до тех пор, пока детонация не будет устранена. После того, как детонация устраняется и не возникает снова, ЭБУ будет постепенно восстанавливать исходную синхронизацию зажигания. Это называется управление с замкнутым контуром и обратной связью.

Когда есть неисправность в ДД, вышеупомянутое управление с обратной связью не работает. Чтобы избежать повреждений, вызванных детонацией двигателя, ЭБУ сохранит соответствующий код неисправности и задержит опережение зажигания каждого цилиндра на определенное значение (Toyota задерживает на 8 °, Volkswagen — на 15 °). В это время снизятся мощность и экономичность двигателя.

Датчик детонации ВАЗ 2110: признаки неисправности и диагностика

В статье вы узнаете о том, как работает датчик детонации ВАЗ 2110, признаки неисправности его рассмотрите внимательно. Автомобиль сейчас не просто средство передвижения или роскошь, в первую очередь он является набором современных технических решений. Причем это можно наблюдать как в элементах строения кузова, так и в системах торможения, охлаждения, а самое главное – электрооборудования.

Именно эта система считается самой сложной и требовательной, без нее не будет нормально функционировать вся машина в целом. Даже за правильную работу двигателя отвечает множество датчиков и исполнительных механизмов, которые управляются электронным блоком. Вот про это и хотелось бы поговорить более подробно.

Общие сведения о датчике детонации

Его назначение в автомобиле заключается в снятии характеристик в различных режимах работы ДВС и последующей передаче данных на электронный блок управления.

Благодаря датчику имеется возможность выявить детонацию, а также провести замер ее реального уровня. В зависимости от того, как подается топливо в камеры сгорания, может появиться стук.

Обычно это происходит при нарушении пропорции бензина и воздуха.

Во всех автомобилях ВАЗ 2110 и более новых Приорах, Грантах и Калинах с инжекторной системой впрыска датчик детонации расположен крайне удачно – между третьим и вторым цилиндрами. Если выразиться точнее, то он находится в самом центре блока ДВС.

Следовательно, если имеется стук в первом и четвертом цилиндрах, его уровень будет считываться датчиком и сигнал подастся на ЭБУ. При этом значение будет одинаковым (при одинаковом уровне стуков, разумеется).

Во многом благодаря именно своему расположению на блоке ДВС датчик детонации способен уловить даже самые незначительные стуки.

Современные автомобили оснащаются датчиками двух конструкций:

  1. Широкополосные.
  2. Резонансные.

В обоих типах используются пьезоэлементы в качестве чувствительного элемента. Особенность такого материала заключается в том, что под действием удара или малейшей вибрации на электроде вырабатывается некоторый потенциал.

При этом от силы детонации (удара или вибрации, которые воздействуют на блок ДВС) зависит значение энергии, которое вырабатывается пьезоэлементом. Именно так работает датчик детонации, признаки неисправности можно понять из определения и всего сказанного выше.

В «обязанности» этого несложного устройства входит корректировка УОЗ. Конечно, сигнал, вырабатываемый этим устройством, является одним из основных при управлении двигателем.

К нему добавляются данные, полученные с остальных датчиков – положения заслонки дросселя, оборотов коленвала, и т. д.

Поломка датчика детонации

Причин появления стуков может быть великое множество – это и неверно сформированная топливовоздушная смесь, и иной УОЗ, и перегрев двигателя.

И всего этого будет достаточно, чтобы двигатель начал неправильно работать. Очень часто нарушается работа, но сам датчик детонации ВАЗ 2110 функционирует вроде бы.

Неточный сигнал является причиной того, что двигатель подтраивает, появляется стук.

Нередко просто окисляются контакты, значение напряжения на выходе устройства изменяется, ЭБУ производит корректировку не для конкретного режима работы двигателя.

Для диагностики датчика детонации ВАЗ 2110 необходимо снять его, после чего подключить к вольтметру: «-» к корпусу, «+» к единственному проводу.

Желательно, чтобы предел на вольтметре был не более 0,5 Вольт, так как генерация очень слабого по амплитуде сигнала происходит.

Концом отвертки нанесите несколько ударов, различных по силе. Стрелка вольтметра должна отклониться на разное расстояние от нулевого значения. Если не происходит никакого отклонения, то можно говорить о поломке датчика детонации.

Но вполне вероятно, что на выходе устройства сигнал будет присутствовать, однако, работа ДВС окажется нестабильной. В этом случае потребуется полностью диагностировать проводку на предмет разрушения. При наличии неисправности в цепи датчика (или его самого) обязательно загорится контрольная лампа на приборной панели ВАЗ 2110.

  И нужно внимательно осмотреть всю цепь, проверить ее на наличие обрыва и короткого замыкания.

Как проверить

Если
компонент сломался, авто будет продолжать функционировать в прежнем режиме. Ярко
выраженных симптомов неисправности может и не быть. Если произойдет поломка, она
будет считаться электронной, так как прибор — часть электроники автомобиля.

Поломка
устройства может возникнуть по самым разным причинам – например, из-за
неисправности самого прибора, замыкания системы или обрыва сигнального провода.
Что провести самостоятельную диагностику, нужно определить, где находится
датчик. В руководстве по эксплуатации авто есть информация об этом.

Далее
начинаем снимать крепление. Откручиваем гайку на шпильке. Электроразъем
отключаем и убираем в сторону. Со шпильки снимается корпус устройства. Проверка датчика детонации осуществляется при помощи двух проводов — сигнального и массы. Помните,
что внутри устройства хрупкий пьезоэлектрический кристалл. Конечно, система
предусматривает определенную защиту в виде компенсаторов, но от сильного
механического воздействия она не спасет. Разбирать датчик не стоит, так как
герметичность корпуса нарушать недопустимо.

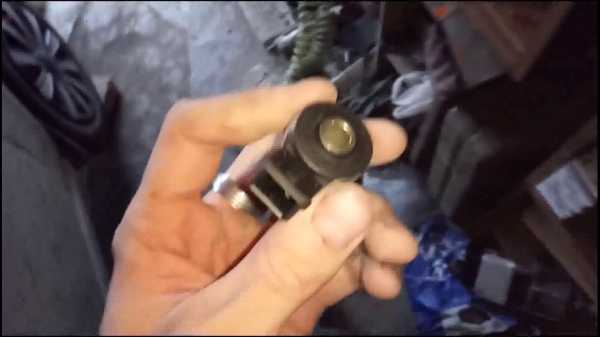

Проверять
лучше мультиметром. На его проводах не должно быть скруток. Лучше использовать
прибор с короткими проводами. Щуп минуса подключается к отверстию датчика,
расположенному в центре, а плюсовой — к разъему управления. Если прибор
исправен, индикатор мультиметра покажет скачек электричества в 40-150 мВ.

Если
устройство неисправно, активности не будет. Можно провести проверку несколькими
устройствами — тогда не останется сомнений, что процедура проведена корректно.
После диагностики проводится замена дефектного сенсора.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
