Как проверить регулятор холостого хода на ваз 2114

Проверочные мероприятия

Самостоятельная диагностика условно делится на пару основных частей, предназначенных для выявления механических и электрических неисправностей. Для определения проблемы нужно воспользоваться визуальным осмотром и проверочными мероприятиями.

Визуальный осмотр

Самая простая и, пожалуй, первоочередная диагностика — визуальный осмотр. Он проводится после демонтажа узла из посадочного места. При визуальном осмотре можно выявить дефекты корпуса, износ иглы или другие, видимые глазу, неисправности. Однако если в процессе такой проверки вы выявили повреждение останавливаться лишь на этом этапе нельзя. Необходимо продолжить проверку для выявления возможных причин поломки.

Если в случае выполнения визуальной проверки вы обнаружили значительное загрязнение корпуса или внутреннего объема регулятора, то рекомендуем вам выполнить его очистку. Причем независимо от того, находится ли РХХ в исправном или неисправном состоянии.

Компьютерная диагностика

Несмотря на то что в простонародье РХХ принято называть датчиком, устройство является исключительно исполнительным механизмом, не имеющим обратной связи с ЭБУ. Иными словами, блок управления двигателем подачей напряжения на шаговый двигатель устанавливает желаемый вылет штока. Но ЭБУ не может объективно проверить фактическое положение штока, поэтому несоответствие желаемых и фактических значений нигде не фиксируется. Это значит, что в случае неисправности датчика на приборной панели не загорается Check Engine.

Система самодиагностика может регистрировать лишь немногие неисправности цепи управления РХХ. Варианты ошибок, которые перед проверкой датчика холостого хода можно определить диагностическим прибором через разъем OBD II:

• Р0505 – код ошибки свидетельствует о неисправности в цепи управления;
• P0506 – датчик заблокирован, низкие холостые обороты;
• P1509 – перегрузка цепи управления РХХ;
• P1513 – замыкание на землю цепи управления датчиком;
• P1514 – обрыв или замыкание на +12В цепи управления РХХ.

Испытание проводки

С этой целью используется бытовой или профессиональный мультиметр. В условиях заглушенного двигателя снимается регуляторный разъём, после чего на приборе выставляется стандартный предел измерений «0-20» (постоянное напряжение). Показатели должны составлять 12 В.

Диагностика мультиметром

Проверить работу контроллера с использованием тестера можно так:

1. От регулятора в моторном отсеке отключается разъем с проводом. Если автомобиль оборудован двигателем на 1,6 л, то заранее необходимо открутить два крепления дроссельного механизма к ресиверу. Затем он отодвигается от торца последнего примерно на 1 см.
2. Сначала тестером выполняется диагностика электроцепи контроллера, чтобы убедиться, поступает ли на него напряжение или нет. Отрицательная клемма мультиметра соединяется с массой, то есть кузовом или двигателем автомобиля. Положительный контакт должен быть подключен к выводам А и D, они отмечены на разъеме.
3. Выполняется активация зажигания, считываются показания тестера. Мультиметр предварительно необходимо настроить в режим работы омметра. Полученное значение напряжения должно составить не меньше 12 вольт. Если этот параметр ниже, то есть вероятность, что проблема состоит в разряде аккумуляторной батареи. При полном отсутствии питания надо убедиться в целостности электроцепи либо блока управления.
4. Зажигание отключается. Следующим этапом будет диагностика непосредственно контроллера.
5. Мультиметр перенастраивается в режим замера сопротивления, его клеммы поочередно соединяются с контактами А и В, а потом с С и D. Полученное значение диагностики должно составить около 53 Ом.
6. Затем производится замер сопротивления между парами А и С, а также В и D. На них рабочая величина должна стремиться к бесконечности. Если полученные значения оказались другими, то датчик подлежит замене.

Дроссельный узел

Один из вариантов диагностики датчика предполагает демонтаж дроссельного узла. В условиях подключённого разъёма клапана, процедура включения и отключения зажигания позволяет проверить работу РХХ (затирание иглы, равномерность хода, наличие подозрительных звуков).

Чистка ДХХ

Нельзя игнорировать такую элементарную процедуру как чистку — это может дать результат, так как иногда части изделия, контакты коксуются, покрываются грязью, маслом.

Что потребуется для чистки:

• очиститель (смазка) WD-40 или подобные чистящие средства для техники;
• вата, чистая ветошь, тампоны.

Чистка:

1. Датчик демонтируется полностью, с отсоединением колодки.
2. Тампон смачивается чистящей смесью. Можно также брызнуть аэрозолем на изделие.
3. Тщательно протирают контакты, иглу, а также места установки, особенно, если там обнаружено масло.

Перед установкой регулятор высушивается, измеряется выступ иглы из корпуса (норма — 23 мм).

Если у датчика неисправность электрической части — обмотки, электромотора, — то ремонт нецелесообразен или невозможен. Покупают новое изделие, тем более, что оно не слишком дорогое (в среднем 500–700 руб., можно найти и за 250–300 руб.).

Если проблема в колодке с проводами (можно купить новую), отошедших контактах или в загрязнении, тогда ремонт целесообразен. А также починка имеет смысл, если есть исправные части идентичного изделия — его можно разобрать и попробовать заменить эти детали. Но надо учесть, что обычно такое отремонтированное устройство чаще ломается и неудобства, причиненные этим, будут весьма неприятными, поэтому обычно выгоднее сразу купить новое изделие.

Как поменять дхх на Приоре

Перед тем как проверить работоспособность контроллера отключается система зажигания, снимается минусовая клемма с АКБ. Это простые правила безопасности при работе с электропроводкой и регуляторами автомобиля. Порядок работ при замене дхх.

1. Открыть капот, убрать пластиковую крышку защиты мотора.
2. ДХХ расположен в блоке дросселя, справа по ходу машины.
3. Снять проводную колодку с регулятора.
4. Крестообразной отверткой отдать два болта.
5. Демонтировать элемент.

После снятия, деталь тщательно осматривается, чистится и проводится первичная диагностика. Для этого необходимо вставить в датчик колодку проводов и включить зажигание. Рабочий узел после подключения отреагирует заметным движением иглы штока. Если этого не происходит, проверяется проводка, деталь переустанавливается на новую.

Как почистить датчик холостого хода?

Чистка РХХ выполняется после подготовки следующих инструментов и материалов:

• отвертка с крестовым наконечником;
• средство для очистки карбюраторов, подойдет также обычный спирт, растворитель или жидкость WD-40;
• гаечные ключи;
• ключи Тоrх;
• ветошь без ворса, желательно светлого цвета.

Пользователь Александр Филимонов рассказал о нюансах выполнения очистки регулятора холостых оборотов.

Чистить устройство надо так:

Двигатель машины должен быть отключенным и остывшим.
Производится демонтаж воздуховода, соединяющего фильтрующий элемент с крышкой дроссельного узла. Для этого откручиваются два хомута и производится его демонтаж, так будет удобнее выполнять очистку. Отсоединяется магистраль вентиляционной системы картерного устройства, производится снятие заслонки дросселя. Сама крышка обычно фиксируется с помощью хомута, но доступ к нему может быть затруднен. Возможно, потребуется несколько отверток для его выкручивания.
Средство для очистки распыляется на закрытую заслонку дросселя

Делается это осторожно, чтобы не забрызгать другие детали устройства, расположенные рядом. Рекомендуется распылять средством несильными кратковременными нажатиями

После выполнения задачи необходимо протереть заслонку ветошью без ворса, а затем опять произвести очистку. Только теперь надо распылить жидкость на стенки камеры, остатки средства убираются тканью.
Аналогичным образом выполняется очистка узла при открытой заслонке. Действия повторяются до момента, пока устройство не будет поворачиваться максимально мягко и без заеданий. Она должна закрываться наиболее плотно.
Затем от контроллера холостых оборотов отсоединяется колодка с проводами. Используя гаечный ключ соответствующего размера, выкручиваются болты, фиксирующие регулятор. Производится демонтаж устройства, при снятии нельзя потерять уплотнительный элемент, расположенный на креплении. Если заслонка открыта, отверстие воздушного канала необходимо заглушить тряпкой. Производится очистка всех компонентов, в том числе посадочного места регуляторного устройства.
Также с помощью очищающего средства выполняется прочистка контроллера. Действовать необходимо осторожно, чтобы в процессе проведения работ шток не сместился. На завершающем этапе надо протереть крышку заслонки дросселя, после чего выполняется монтаж всех демонтированных элементов. Если в процессе очистки шток был смещен, его положение необходимо отрегулировать, чтобы он стал обратно.

Состояние устройства перед очисткой

Внешний вид датчика после того, как его прочистили

Место установки контроллера холостых оборотов

Диагностика неполадок

Главная особенность в работе с РХХ – его неисправность не отследить автоматически, т.е. компьютер ее не покажет. А, значит, как проверить работоспособность датчика холостого хода? Только вручную! Что может рассказать вам ваш автомобиль, если датчик неисправен:

1. при работе на холостых оборотах авто часто глохнет;
2. появляются плавающие обороты;
3. нет повышенных оборотов при холодном двигателе (его запуске);
4. если снять передачу – двигатель может заглохнуть.

Водителю на заметку: не путайте неисправность регулятора холостого хода с датчиком положения дроссельной заслонки! Симптомы их поломок во многом схожи, но всё-таки различимы

Для того чтобы избавить себя от лишней и ненужной диагностики, обратите внимание на бортовой компьютер. Как раз о неисправности со вторым вариантом он оповестит

Перед тем как проверить датчик холостого хода на ВАЗ 2114, позаботьтесь о том, чтобы у вас под рукой оказался тестер. И уже после ищите сам датчик.

Во-первых, наш РХХ нужно освободить от колодки с проводами.

Внимание: при объеме (V) двигателя 1,6 л. необходимо будет также открутить крепления дроссельного узла и отодвинуть его на сантиметр от самого ресивера

Во-вторых, убедиться в том, что напряжение к регулятору поступает при помощи вольтметра. Минус подсоединяется к массе, плюс к колодке: выводы А – D. При включенном зажигании тестер должен дать результат – минимум 12 вт. напряжения. Если оно вообще отсутствует – значит, есть неполадки с цепью питания либо электрическим блоком управления двигателем. Когда напряжение присутствует, но оно гораздо ниже нормы в 12 вт. значит, аккумулятор разряжен и его нужно зарядить.

Если цепь зажигания прошла проверку на исправность, можно начать осмотр самого регулятора. На этом этапе зажигание можно уже выключать.

Поочередно подсоединяем клеммы нашего тестера к парам выходов А и В, С и D. В норме сопротивление составит около 53 ОМ. Затем меняем пары, теперь это А и С, В и D. Такие соединения обязаны показать сопротивление как бесконечно большое.

Что делать, когда показания отклоняются от номы:

1. можно прочистить регулятор холостого хода очистителем карбюратора (его контакты, дроссельную заслонку, конусную иглу);
2. попытаться его же отремонтировать;
3. в крайнем случае, приобрести новый.

Вам потребуется сделать тестер РХХ своими руками, как на видео:

https://youtube.com/watch?v=yj3rXyRVerI

Для начала вам необходимо открутить винты-крепления и целиком вынуть регулятор из авто. После, его нужно отсоединить от основной колодки и приложить указательный палец правой руки. Приложить легко, не создавая им особого напора. Зачем это нужно, спросите вы? Секрет в устройстве регулятора. Помните, на конце регулятора расположена конусовидная игла. И если работа двигателя прекращается, то у исправного датчика игла полностью выходит. Потому и нужен палец, им вы ощутите легкий толчок при начале работы зажигания. Соответственно, если толчка нет, устройство неисправно. Согласитесь, такая проверка РХХ под руку любому, даже начинающему автовладельцу.

Интересный факт: максимальное расстояние от фланца до выступающей головки штока не должно превышать 23 миллиметров. При покупке нового датчика эти параметры стоит учитывать.

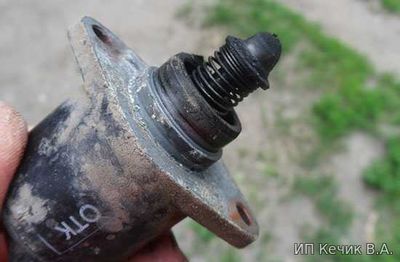

Расстояние от фланца до выступающей головки штока на РХХ ВАЗ 2114

Признаки неисправности

Понять, что вышел из строя РХХ, можно по следующим признакам:

• Двигатель троит на ХХ. При этом явлении ощущается тряска и дребезжание автомобиля;
• Автомобиль глохнет на ХХ. Мотор может неожиданно заглохнуть на нейтральной передаче или в момент переключения передач;
• При запуске непрогретого силового агрегата обороты не поднимаются. При исправном клапане они растут достаточно быстро по мере прогрева. В случае его поломки стрелка тахометра долго остаётся на прежнем низком уровне;
• Плавают обороты на ХХ. Стрелка прибора может непроизвольно подниматься и опускаться.

Эти симптомы иногда могут сигнализировать не только о поломке данного узла, они могут быть вызваны и иными причинами. Например, дефектом датчика положения дроссельной заслонки (ДПДЗ). Но при их появлении следует первым делом проверить этот клапан. Также показателем данной неисправности бывает падение оборотов силового агрегата при включении фар или отопителя. Машина может неожиданно заглохнуть при старте, что тоже иногда указывает на эту проблему. Но точно выявить проблему поможет лишь диагностика детали.

Проверка исправности и восстановление работоспособности РХХ

Проверяют работоспособность регулятора следующим образом:

1. Подключают АКБ к бортовой сети автомобиля и, удерживая РХХ в руках, ставят на место колодку питания.
2. Включают зажигание. При этом шток регулятора должен втянуться внутрь, а затем выдвинуться обратно на определенное расстояние.  Если РХХ действует именно так, то он работоспособен. В противном случае он подлежит замене.

Иногда работоспособность регулятора восстанавливается после очистки пружины, клапанного отверстия и иглы.

Чистят РХХ очистителем типа WD-40.  При этом разборки устройства не потребуется — достаточно обработать растворителем шток, иглу и пружину. Не помешает также брызнуть очистителем внутрь канала ХХ, что позволит очистить от загрязнений отверстие клапана. Как только очиститель высохнет, заново проверяют работоспособность регулятора и только после этого принимают решение о целесообразности его замены.

Выбирая РХХ ВАЗ2109 инжектор, избегайте приобретения, контрафактной продукции. Подделку отличают следующие признаки:

• информация на упаковке не позволяет определить изготовителя;
• желтый цвет стикера на корпусе изделия;
• темный наконечник запорной иглы;
• тонкое уплотняющее кольцо.

Отличить датчик старого образца (справа) от датчика нового образца (слева) поможет и приведенный ниже рисунок:

Точная диагностика состояния элемента

Когда ДПДЗ начинает функционировать некорректно или выходит из строя окончательно, нарушается процесс подачи горючего при резком ускорении авто.

Вторичные симптомы выглядят так:

• при движении накатом со спуска и включенной передаче двигатель может заглохнуть и снова запуститься, отчего возникают рывки;
• мотор может заглохнуть как при резком нажатии на педаль газа, так и при ее отпускании;
• возрастает расход топлива.

Перечисленные признаки имеют общий характер. Поэтому нужна более точная проверка, чтобы удостовериться в неисправности ДПДЗ либо, наоборот, исключить его из списка деталей, виновных в изменении поведения машины.

Точная проверка состояния элемента производится специальным прибором — мультиметром, оснащенным контактами в виде игл. Прежде всего, следует убедиться, что на приборной панели не светится табло «Check Engine», что говорит о поломке в другом месте, а датчик заслонки ни при чем. Дальнейший порядок действий следующий:

1. Переключить мультиметр в режим измерения сопротивления и при выключенном зажигании обнаружить минусовый провод.
2. Включить зажигание, переставить переключатель в режим измерения напряжения и проверить его на выходе из датчика. Величина не должна превышать 0,7 В.
3. Вручную плавно откройте заслонку. Напряжение должно так же плавно увеличиться и при полном открытии остаться на уровне не менее 4 В.
4. Отключите зажигание и подсоедините контакты к входному и выходному проводу, замер выполняйте в режиме омметра. Плавно поверните заслонку и убедитесь, что сопротивление цепи снижается без рывков.

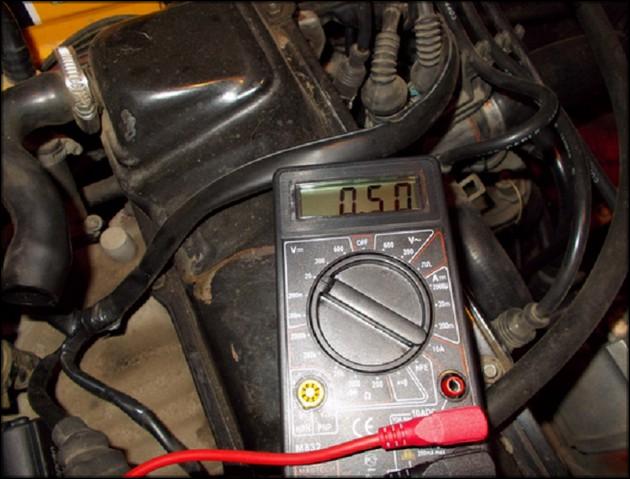

Проверка рхх мультиметром

Проверка тестером считается более точной, мультиметр используют для диагностики всех электронных блоков автомобиля. Узнайте, как проверить работоспособность регулятора и цепи питания по шагам.

Рабочее напряжение, которое поступает на контакты контроллера, должно соответствовать 20 В. Щупы мультиметра прикладываются к выходам колодки, если сигнал отсутствует, проверяется качество контактов на деталь, блок ЭБУ.

Исправность ДХХ вычисляется по параметру сопротивления. Тестер переводится в режим омметра, проверяется сопротивление обмотки датчика, которое должно быть на уровне 53 Ом, допустимое отклонение ±1 %.

Восстановление контролера проводится редко, средняя стоимость датчика 500 руб., срок эксплуатации от 3 лет. После установки новой детали необходимо откалибровать регулятор. Для этого включается зажигание, мотор переводится на холостой ход на 5–10 минут, останавливается. При повторном зажигании рхх откалибруется самостоятельно.

Датчик холостых оборотов для Приоры не относится к частым расходникам. Контроллер достаточно просто переустановить самостоятельно. Сложность может возникнуть при обрыве питания на подающую колодку. Ремонт электроцепи авто проводят в гараже если есть необходимый навык и знания, в противном случае рекомендуется обратиться в мастерскую.

Признаки поломки

По определенным признакам можно определить, что РХХ вышел из строя и нуждается в ремонте, либо полноценной замене на новое устройство.

К таковым признакам относят:

• Плавающие обороты на холостом ходу;
• Проблематика запуска двигателя, он заводится с трудом даже при нажатой педали газа;
• Не удается повысить обороты, даже когда двигатель достаточно прогрелся;
• Двигатель начинает неожиданно глохнуть, когда осуществляется переход на нейтральную передачу;
• Обороты снижаются при включении энергопотребляющих приборов — печка, кондиционер, аудиосистема, фары и пр.

Но замена регулятора — не всегда верное решение. В некоторых случаях снятие старого датчика и установка на его место нового устройства результата не принесет. А все потому, что виновниками неисправности могут оказаться другие элементы, такие как свечи зажигания или же топливный фильтр.

Проверка функциональности

Если двигатель глохнет, обороты плавают, оказываются повышенными, нужно обязательно проверить, работает ли РХХ.

Для проверки потребуется для начала демонтировать крепления дроссельного узла, а потом аккуратно сместить его буквально на 10 миллиметров.

Вам понадобится вольтметр, с помощью которого можно проверить, идет ли на датчик напряжение и какие его показатели. Заранее подключите минусовую клемму от аккумуляторной батареи на массу, а вольтметр подключите к выводам, обозначенным буквами A и D. Далее сверяемся с таблицей.

Показания

Что означают

На вольтметре менее 12В

Это говорит о том, что вероятнее всего аккумулятор разрядился

На измерителе нет никаких данных

Проблему следует искать в цепи проводки или же в электронном блоке управления двигателя

Вольтметр показывает 12В и более

Обязательно проверьте сопротивление регулятора холостого хода. С ним проблемы. К 4 выводам подключается тестер. Нормальные показания сопротивления — 50 или 55 Ом

Дополнительно сделайте попарную проверку. При этом сопротивление должно оказаться бесконечно большим. Если датчик ХХ показывает другие цифры, тогда регулятор нуждается в обязательной и немедленной замене.

Есть другой способ проверки работоспособности устройства. Для этого нужно достать датчик и подсоединить колодку. Пальцем нажимайте на иглу и наблюдайте за ее выдвижение. При выключении зажигания должен произойти толчок иглы.

В случае отсутствия толчка можно еще попробовать решить проблему методом простой чистки устройства. Воспользуйтесь универсальным и всемогущим средством под названием WD40. Смочите им тщательно весь механизм и, вооружившись ватными палочками, очистите все, до чего сможете добраться

Особое внимание при очищении уделяйте игле со штоком

Если эти меры не помогли, не остается ничего другого кроме как заменить РХХ.

Чтобы выполнить замен регулятора ХХ, профессионалом быть не обязательно. Сделав работу самостоятельно, вы получите полезный опыт, а также сможете сэкономить приличную сумму денег.

Вся процедура должна выполняться в строгой последовательности, что позволит сделать все грамотно и качественно. Может даже лучше, нежели на станции технического обслуживания.

1. Обесточьте свой автомобиль. Для этого достаточно просто снять минусовую клемму с аккумуляторной батареи вашего автомобиля. Короткие замыкания и удары током нам не нужны.
2. Отключите колодку от датчика. В случае с инжекторным двигателем, установленным на ваш ВАЗ 2110, для отключения колодки достаточно просто нажать на пластиковый фиксатор.
3. Отсоедините два винта. Причем лучше сначала откручивать левый крепежный элемент, а после него — правый винт.

Снятие устройства

1. Это позволит добиться желаемого — снять регулятор холостого хода. Дальнейшие операции просты, как и все предыдущие мероприятия.
2. Перед установкой нового датчика на его законное место, воспользуйтесь обычным моторным маслом, с помощью которого обрабатывается уплотнительное кольцо.
3. Осмотрите состояние этого самого уплотнительного кольца. При длительной эксплуатации уплотнитель может деформироваться, покрыться трещинами. В этом случае лучше заменить его на новый.
4. Далее наступает этап калибровки. Серьезных усилий прикладывать не придется, поскольку все основные задачи по калибровке возьмет на себя электронное реле.
5. Включите на несколько минут зажигание, а затем выключите его.
6. Если после проведенных операций и калибровки обороты перестали плавать, они не повышенные и стабильные, все вы сделали верно, и именно датчик ХХ был всему виной.

Как видите, РХХ — это достаточно важный элемент в системе автомобиля, за которым необходимо тщательно следить. Приятен тот факт, что в случае возникновения неприятностей с регулятором его всегда можно за считанные минуты заменить своими собственными руками.

Симптомы и причины неисправности РХХ (КХХ)

Признаки неисправности датчика холостого хода проявляются следующим образом:

• при холодном пуске число оборотов коленчатого вала не увеличивается, отчего двигатель работает нестабильно и стремится заглохнуть;
• отмечается падение количества оборотов ХХ после существенного увеличения нагрузки на генератор – включения фар, электрических отопителей и так далее;
• мотор периодически глохнет в момент выключения какой-либо передачи механической КПП (симптом проявляется в процессе движения);
• обороты «плавают» — самопроизвольно повышаются и снижаются.

Если на машине отмечаются признаки неисправности РХХ в виде плавающих оборотов мотора на холостом ходу, может понадобиться расширенная диагностика. Самопроизвольное изменение частоты вращения коленчатого вала происходит по многим причинам – выход из строя какого-либо датчика, подсос воздуха, неисправности газораспределения и так далее. Поиск неполадок лучше начать именно с проверки регулятора.

Отказ РХХ происходит по трем основным причинам:

1. Обрыв или плохой контакт в цепи питания. Проще говоря, проблемы с проводкой.
2. Поломка шагового двигателя из-за естественного износа. В данном случае поможет только замена датчика холостого хода.
3. Загрязнение штока и конуса масляным налетом.



Существует и четвертая причина – неполадки электронного блока управления. Проблема встречается довольно редко и сопровождается дополнительными признаками – повышение расхода бензина, нестабильная работа на всех режимах, затрудненный пуск и тому подобное.

Масляный нагар попадает на шток благодаря вторичным газам, направляемым системой вентиляции картера на повторное дожигание. Чем изношеннее двигатель, тем больше отложений нарастает на рабочем конусе. В результате перемещение штока затрудняется, в запущенных случаях механизм попросту заклинивает.

Методы диагностики РХХ

По правилам проверка автомобильного РХХ проводится на особом стенде. Он зачастую встречается лишь в крупных автотехцентрах. Обращение в них имеет смысл только в экстренных случаях, когда иными способами определить причину поломки не удалось. Обычно выяснить, что деталь сломалась можно и самостоятельно.

Но сначала стоит удостовериться, что сломался именно этот элемент, так как подобные признаки могут встречаться и при иных поломках.  Для этого требуется максимально быстро разогнаться на машине. Проводить испытания желательно на свободной большой площадке или пустынном участке дороги, чтобы не помешать другим участникам движения. Если динамические показатели машины не изменились, скорее всего, сломался этот элемент. Если мотор стал хуже тянуть и разгоняться, то потребуется проверка не только регулятора холостого хода, но и диагностика мотора. Такое поведение машины нередко указывает на серьёзные неполадки силовой установки или на совокупность неисправностей, включая поломку РХХ.

Также нелишне узнать, присутствуют ли какие-либо коды неисправностей на бортовике. Найденные ошибки можно расшифровать на специальных сайтах в Интернете. По ним можно понять, связана ли поломка с РХХ или нет.

Диагностику датчика рекомендуется начинать с визуального осмотра. На нём нередко можно увидеть нагар и прочие отложения, поломку иглы и других элементов. Неисправная деталь ремонту не подлежит. Поэтому в случае обнаружения внешних дефектов её необходимо заменить. Нагар же можно удалить средством для чистки карбюратора. Этим составом рекомендуется почистить и весь дроссельный узел, так как, вероятнее всего, он тоже загрязнён.

Если видимых повреждений не обнаружено, следует продиагностировать деталь и проводку. Для этого существует несколько способов.

Первый способ. Для него потребуется диагностический сканер и программа для компьютера или ноутбука. Иногда встречаются приложения и для смартфонов. Например, можно взять адаптер адаптер ELM327 и программу OpenDiagMobile. Это устройство простое и недорогое. Сложностей с поиском данной программы обычно не возникает.

В меню рекомендуется установить положение датчика на 20 шагов больше, чем нынешнее. Понаблюдать, как работает клапан.

Второй способ. Бывает, что вышел из строя не сам регулятор, а повреждена проводка. Этот дефект приводит к неправильной работе детали. Чтобы обнаружить проблему, необходимо воспользоваться мультиметром. Измерения производятся так:

• Заглушить двигатель;
• Перевести измерительное устройство в режим вольтметра;
• Удалить разъём с детали;
• На мультиметре поставить значения 0–20 Вольт;
• Померить напряжение на отключённом разъёме. Оно будет составлять 12 Вольт. Если значение иное, присутствует обрыв проводки. Его следует найти и устранить.

Третий способ. Проверка рхх мультиметром. Прибором, установленным на омметр, замерить сопротивление детали. На тестере установить значение 0–200 Ом. Сначала следует померить сопротивление на выходах A и B, а затем — на C и D. Клемму необходимо отключить. Если РХХ работоспособен, на дисплее высветится 50–55 Ом. А сопротивление между A и C или B и D будет равно бесконечности. Если значения отличаются от указанных, деталь следует поменять.

Четвёртый способ. Удалить датчик и дроссельный узел со своего места. При включении и выключении зажигания, можно будет вживую увидеть, как функционирует деталь. Метод позволяет определить сбои в её работе, подозрительные шумы и звуки.

Причины неисправности ДХХ бывают электрическими и механическими. Деталь чаще всего ломается от времени или из-за низкого качества. На её срок службы влияет регулярность технического обслуживания и особенности эксплуатации автомобиля. Датчик неремонтопригоден. Можно лишь выполнять очистку его элементов от загрязнений. В остальных случаях устранить проблему поможет только замена детали.

Что нужно знать при замене РХХ?

Чтобы поменять и произвести установку контроллера, позволяющего регулировать холостые обороты, надо обратить внимание на положение штока. Нельзя допустить, чтобы он был сильно выдвинут

Это может произойти, если перед выполнением монтажа устройство будет подключено к колодке и активировано зажигание. Руками вдвигать шток не допускается.

Если клапан с выдвинутой иглой поставить и затянуть фиксирующие винты, это может привести к повреждению устройства в результате срезания червячной передачи. Отремонтировать такой датчик не получится. В зависимости от модели транспортного средства после установки нового регулятора может потребоваться его калибровка. В некоторых авто эта процедура осуществляется с использованием специального оборудования или стенда.

На автомобилях ВАЗ калибровка выполняется так:

1. К отрицательному выходу аккумулятора подключается клемма.
2. Ключ в замке прокручивается, чтобы включить зажигание на десять секунд. Запускать силовой агрегат не нужно.
3. Производится отключение зажигания.

Пользователь Овсюк рассказал о самостоятельной замене клапана холостого хода на примере автомобиля Лада Самара.

Признаки поломки

Симптомы неисправности РХХ:

• двигатель не держит холостой ход. При этом холостые обороты могут подскакивать, зависать, а потом опять возвращаться в норму;
• двигатель троит на холостом ходу;
• не происходит компенсация возросшей нагрузки на двигатель;
• затрудненный пуск двигателя. Если нажатие на газ облегчает запуск, то это верный признак неисправности РХХ;
• поддерживаются недостаточные либо и вовсе отсутствуют прогревочные обороты;
• автомобиль глохнет на холостых, при сбросе газа, смене передач.

Роль в работе двигателя

Чтобы правильно распознать поломку регулятора, нужно понимать, как работает РХХ. Подробно устройство регулятора холостого хода и краткий процесс диагностики мы уже рассматривали, поэтому сейчас сосредоточимся только на роли в работе двигателя.

В системе жизнеобеспечения ДВС датчик холостого хода используется для регулировки подачи воздуха, проходящего мимо дроссельной заслонки (по байпасному каналу, начало которого расположено перед дроссельной заслонкой). При включении сразу многих потребителей электричества возрастает нагрузка на генератор и, как следствие, на сам мотор. Для поддержания стабильного холостого хода и напряжения зарядки аккумулятора, РХХ приоткрывает канал, пропуская больше воздуха в ДВС. Таким же способом реализуются повышенные обороты при прогреве ДВС.

Поломки

Основные неисправности регулятора холостого хода:

• обрыв питания, виной чему могут стать проблемы с электропроводкой, окисление контактов в разъемах. При ненадежном соединении такая неисправность проявляет себя периодически, что может затруднить процесс диагностики;
• некорректный ход штока вследствие загрязнений;
• поломка электродвигателя;
• разрушение уплотнительного кольца;
• износ штока. Движение шторки исправного РХХ происходит без закусываний, также не должно быть проскальзывания в червячной передаче. Для оценки состояния штока и червячной передачи рекомендуем посмотреть, как разобрать РХХ.

Среди вышеуказанных неисправностей загрязнение штока является наиболее распространенной поломкой. В процессе эксплуатации в каналах дроссельного узла скапливаются грязевые отложения. Если на вашем авто продолжительное время не производилась чистка дроссельной заслонкой, скорее всего, проблемы с холостым ходом связаны с нагаром на штоке регулятора. Для проверки РХХ необходимо снять с дроссельного узла. В качестве промывки можно использовать очиститель карбюратора.

Рекомендуем не допускать критичного загрязнения штока регулятора, поскольку повышенная нагрузка на электродвигатель может повредить элементы системы управления РХХ. Были случаи выхода из строя резистора электронного блока управления (ECU) из-за токовой перегрузки канала регулирования. Вероятнее всего, повышенную нагрузку провоцировало сопротивление грязевых отложений и нагара движению штока. Стоимость нового резистора смешная, но оперативное определение такого типа неисправности требует диагностического оборудования, а также квалификации мастера.

Диагностика

Существуют три вида системы стабилизации холостого хода:

• соленоидный (в разъеме всего 2 контакта);
• роторный (в разъеме 3 контакта);
• шаговый (в разъеме 4 контакта).

В современном автомобилестроении чаще всего применяется шаговый электродвигатель. В основе такого устройства расположен кольцевой магнит и 4 обмотки, расположенные под прямым углом относительно друг друга. Подача напряжения на определенные обмотки провоцирует вращательное движение ротора, который через червячную передачу двигает шток (шторку). Чтобы определить рабочий РХХ, нужно проверить состояние обмоток электродвигателя. Для этого необходимо замерить сопротивление на первых двух контактах и на вторых двух. Для измерения вам потребуются базовые навыки владения мультиметром, а также сам прибор.

• на выводах А,Б и С,D должно быть сопротивление от 40 до 80 Ом. Отсутствие сопротивления будет говорить об обрыве (для ВАЗ значение обычно составляет 50-53 Ом);
• на выводах А и С, А и D, В и С, В и D должно быть бесконечно большое сопротивление, что будет свидетельствовать об отсутствии замыкания. Поломка такого рода требует покупки нового РХХ.

Виды датчиков холостого хода

На сегодняшний день автомобильные производители представляют несколько типов РХХ:

1. Соленоидный датчик. Работает, основываясь на электромагнитной силе. После того как на катушку попадает напряжение, сердечник прячется. Клапанная заслонка открывает возможность потоку воздуха беспрепятственно поступать внутрь. После отключения соленоида периферийный канал блокируется.

Контроль работы датчика происходит за счет динамики частоты командных сигналов. Определенное количество воздуха имеет свой частотный эквивалент, что позволяет четко регулировать работу РХХ.

1. Шаговый. В технической структуре такого датчика предусмотрен кольцевой магнит и обмотки. Из-за шаговой подачи напряжения на каждый элемент, под воздействием магнитного поля, вращается главный ротор. Исполняющий механизм в зависимости от положения ротора контролирует открытие воздушного протока.
2. Роторный датчик. Контроль происходит за счет поочередных частотных импульсов. Очень схож по структуре с соленоидным РХХ, но главное место в конструкции занимает непосредственно ротор.
