Как сделать замер давления в топливной рампе?

Как проверить давление в топливной рампе ВАЗ 2114

Для того чтобы узнать, какой уровень напора бензина поддерживается перед форсунками надо выяснить, где находится ТР, осмотреть шланги подвода топлива к РДТ и «обратки», то есть шланга, через который сливается излишек бензина в топливный бак. С этими трубками надо будет работать при замере напора бензина в ТР. Кроме того, надо подготовить необходимый инструмент и материалы:

• манометр, для измерений лучше всего брать механический, с наименее возможными показаниями — 7-10 кг/см.кв., потому что манометр с большими показаниями будет давать большую погрешность в измерениях;
• шланг, который может работать под большим напором, желательно топливный или кислородный, с внутренним диаметром 8 — 9 мм
• 2 — 4 хомута для закрепления шлангов
• отвертку и плоскогубцы
• колпачок для скручивания ниппелей в автомобильных шинах
• емкость, желательно широкую, для сбора топлива при его стравливании в ТР
• ветошь

Замер давления в топливной рампе необходимо проводить в четырех режимах:

• при включенном зажигании — в этом режиме давление должно быть не менее 2,9-3,0 кг/см.кв.
• в режиме малых оборотов или холостого хода — напор не меньше 2,5 кг/см.кв.
• с отсоединенным шлангом от РДТ — давление поддерживается в пределах 3,3 кг/см.кв.
• с пережатым шлангом обратного слива излишков топлива в бак — напор вырастает до 7,0 кг/см.кв.
• при перегазовке — скачкообразно возрастает до трех и затем падает до двух с половиной атмосфер

После того как все подготовлено, можно приступать к работе.

1. В один конец приготовленного шланга вставить манометр и плотно закрепить соединение хомутом.
2. На штуцере давления топлива, находящемся в свободном торце ТР, обратном тому, на котором расположен РДТ, открутить пластмассовый колпачок прикрывающий ниппель.
3. Подставить пустую емкость для сбора бензина и нажатием колпачка для скручивания ниппелей стравить остаточное давление в топливной рампе;
4. Не убирая емкости, выкрутить ниппель с помощью все того же колпачка. Запирающий ниппель абсолютно идентичен тем, которые устанавливаются в автомобильных колесах.
5. После этого надеть на штуцер свободный конец шланга приготовленного для проверки. Перед этим на свободный конец одеть хомут.
6. Прочно затянуть хомут на штуцере, не допуская подтеканий.
7. С помощью бензонасоса подкачать топливо в ТР.
8. Включить зажигание и проверить по манометру давление, создаваемое в полости топливной рампы. Оно должно быть 2,9-3,0 кг/см.кв., не меньше. Если показания падают до нуля, то значит неисправен регулятор давления топлива или обратный клапан бензонасоса.
9. Следующий этап — это проверка на холостом ходу. Запустить двигатель машины и проверить показания манометра. Стрелка должна быть в положении не менее 2,5 кг/см.кв. Если в этом режиме происходит пульсация до 0,2 атмосфер, то значит надо почистить или заменить фильтр грубой очистки в топливном баке.
10. Перед тем как замерить давление в топливной рампе для проверки РДТ, необходимо отсоединить от него вакуумный шланг идущий от впускного коллектора. Давление должно вырасти до 3,3 кг/см.кв., значение в 3,0 атмосферы тоже считается допустимым. Если же оно не меняется, или меняется незначительно, то, с большой долей вероятности, отказал топливный насос в топливном баке.
11. В завершение проверяется давление при отключенной «обратке». Для этого, плоскогубцами пережимается обратный шланг идущий от РДТ к топливному баку, по которому сбрасываются излишки бензина. Напор должен вырасти максимально до 7,0 кг/см.кв. Значение в 6,0 атмосфер считается допустимым, а все что ниже, говорит о сильном износе насоса. Падение менее 4,0 кг/см.кв. говорит о забитости фильтра тонкой очистки или трубопроводов в этой магистрали.

Топливная система современного автомобиля — это важнейшая магистраль, питающая ДВС и обеспечивающая его работоспособность. От ее состояния зависит насколько эффективно и экономично он будет работать, а порой зависит и безопасность всего автомобиля

Поэтому важной задачей для автолюбителя является постоянная профилактика ТС

Вашего автомобиля необходимо добраться в автомастерскую и заплатить 500 рублей. А можно приобрести топливный манометр и адаптер ценой около 1500 рублей и сделать всю эту операцию своими руками. А можно и поколхозить! Подробнее ниже.

На видео ниже измеряется давление в топливной рампе при помощи обычного шинного манометра:

Распространенные неисправности

Гудит бензонасос

Топливный насос может гудеть или пищать по разным причинам. Жужжать бензонасос может в силу характера конструкции системы. Если же есть подозрение на неисправность электробензонасоса нужно проверить топливную систему полностью.

Если бензонасос шумит при высокой температуре окружающего воздуха, надо проверить дышит ли бензобак. Проверить трубку паров бензина, клапан абсорбера. Если найти причину не удается, просверлить отверстие в крышке заливной горловины.

Перегрев бензонасоса

Насос перегревается в случае:

1. Мало бензина или его отсутствие в баке;
2. Инородные материалы попали в модуль бензонасоса или в сам моторчик;
3. Вода в баке;
4. Забиты топливные магистрали, фильтра тонкой или грубой очистки. Топливо импульсно возвращается обратно в бензонасос, поэтому греется;
5. Замыкание обмоток статора моторчика бн, в следствии чего нагревается.

Бензонасос не качает при включении зажигания

Современные системы управления двигателем блокируют бензонасос до прокрутки стартером. То есть чтобы электробензонасос заработал нужно начать заводить двигатель. Если же он и так не срабатывает проверить питание 12 В, для этого сканером включить реле бензонасоса.

Признаки низкого давления топлива в рампе

Главный симптом слабого давления плохой запуск двигателя и потеря мощности. Причины могут быть как самом БН, проводящих магистралях, фильтрах.

Почему падает давление топлива в рампе

Если при проверке давление топлива быстро падает после выключения насоса, нужно заменить регулятор давления топлива. Перед заменой можно попытаться его реанимировать. Для этого зажимаем обратную магистраль и включаем насос, давление повысится до максимального и резко отпускаем обратку. Таким образом мембрана в клапане садится на место и давление держит. Такие же симптомы могут быть после остановки двигателя. Давление резко падает, бензин сливается в бак и следующий запуск мотора будет затруднен.

Сигнализация блокирует бензонасос

Блокировка бензонасоса может произойти из-за замыкания блока не штатной сигнализации. В этом случае нужно произвести демонтаж сигнализации и заменить на новую.

Постоянно работает бензонасос

При остановке двигателя и выключении зажигания насос не отключается. Причина может быть в том, что реле бензонасоса замкнуло и не выключается. Питание 12 В постоянно приходит и электробензонасос качает.

Бензонасос жужжит, но не качает в чем причина

Автовладельцы часто сталкиваются с такой проблемой, что машина не заводится, но бензонасос жужжит. Дело в том, что сам моторчик работает, а крыльчатка проворачивает на оси статора. Соответственно давление не создается и двигатель не запускается. В таких случая поможет проверка давления топлива манометром.

Источник

Как определить состояние бензонасоса?

Для того, чтобы определить неисправность бензонасоса нужно проверить бензонасос “в стенку” (давление нулевой подачи или “на пробку”). Говоря понятным языком – это давление, которое развивает бензонасос.

Именно по этому параметру этот параметру можно определить ресурс бензонасоса. При износе насоса этот параметр постепенно уменьшается. Когда давление “в стенку”:

1. около 3атм – автомобиль тупит
2. 4атм – насос еще послужит
3. 5-7атм – состояние нового насоса (чешский бензонасос выдает 7атм)

Проверить бензонасос “на пробку” достаточно просто, нужно пережать обратку плоскогубцами (на 2-3 секунды) на заведенной машине и смотреть за показателями манометра. Другой способ проверить бензонасос: плавно поднимаем обороты ДВС до 3000об/мин. Если при этом давление будет постепенно падать, то это признак “мертвого” насоса.

Что делать, если он начинает жужжать, гудеть и перестаёт качать

Это ещё одна серьёзная проблема. Электричество к насосу подаётся, но нужное давление в топливной магистрали не нагнетается. Давление, при котором устройство может работать, должно составлять более трёх бар. Точные показатели зависят от марки транспортного средства.

Давление образуется в топливной рампе. Оно должно быть равно 300 кПа и больше. Для того чтобы его измерить, используют манометр. При этом нужно учитывать показатели нормы для конкретной машины. Возьмём для примера инжекторный ВАЗ. В тот момент, когда поворачивается ключ зажигания создаётся давление в 3 атмосферы, во время холостого хода — 2,5 атмосферы, во время нажатия на газ -2,5–3 атмосферы. Таким способом можно надёжно определять проблемы в работе регулятора давления топлива в рампе, проблему в работе топливного насоса, связанную с его поломкой или истечением срока службы. Также это поможет узнавать о загрязнении фильтров.

Бензонасос где находится, назначение устройства

Расположение устройства, отвечающего за бесперебойную доставку энергоносителя в рабочем режиме, зависит от его типа. Механические применяются на авто с карбюраторами, а также в качестве вспомогательной системы дизельного транспорта. Для создания активного и вместе с тем эффективного разрежения функция управления режимом накачки топлива передается распределительному валу двигателя. Даже автовладельцы, не располагающие специальными знаниями, всегда безошибочно расскажут о том, где находится механический бензонасос. При поиске неисправностей или замене этот агрегат ищут в зоне расположения двигателя.

Системы подачи топлива с электрическим приводом приводятся в действие непосредственно от аккумулятора или генератора. Это снимает ограничение на место расположения этого элемента. В зависимости от задумки конструктора нагнетатели могут располагаться в зоне топливного бака или в подкапотном пространстве. Устройство бензонасоса при этом зависит от целого ряда факторов. К числу таких относятся возложенные функции, ожидаемые динамика и мощность мотора.

Как самому проверить давление топлива в топливной рейке

Следующим шагом станет проверка давления топлива в топливной системе (топливной рампе). От давления горючего напрямую зависит стабильность работы двигателя при езде на различных режимах.  Для такой диагностики можно приобрести специальное устройство, которое представляет собой особый манометр и различные переходники для подключения к топливной рейке (рампе).

Перед началом работ стоит учитывать повышенный риск возгорания топлива, которое может пролиться в подкапотное пространство

Для минимизации рисков необходимо соблюдать меры предосторожности, а также рекомендуется накрыть автомобильный генератор и другие элементы под капотом плотной тканью или другим подручным материалом.
Затем потребуется осуществить сброс давления топлива в системе посредством отключения предохранителя бензонасоса. Указанный предохранитель расположен на панели предохранителей

Для точного обнаружения элемента необходимо изучить руководство по эксплуатации конкретного автомобиля. После необходимо завести двигатель с отключенным бензонасосом. Мотор заглохнет после того, как израсходует остатки топлива в системе.
Следующим шагом станет подключение манометра к топливной рейке. Место для подключения чаще всего закрыто пластиковой заглушкой, которую нужно выкрутить. После откручивания откроется доступ к специальному клапану. Указанный клапан напоминает ниппель, устанавливаемый на колеса автомобиля. Затем штуцер нужно снять. Стоит учитывать, что при попытке снятия возможна течь бензина, так что следует заранее подготовить тряпки.
Теперь можно подключить шланг манометра к рампе, проверив надежность его крепления. После этого сам манометр следует вывести через кромку капота на ветровое стекло. Далее предохранитель бензонасоса устанавливается на место и производится запуск двигателя. После включения зажигания показания манометра фиксируются.
Различные модели автомобилей могут иметь разное давление горючего в топливной системе. Например, инжекторные 1.6-литровые агрегаты ВАЗ имеют показатель давления в топливной рампе около 4 атмосфер
При нормальном давлении в рейке показания манометра должны находиться в рамках около 300-380 кПа.
Далее автомобиль потребуется разогнать до 40-50 км/ч на третьей передаче, обращая внимание на показания манометра. При нормальной производительности бензонасоса они должны оставаться на той же отметке, что и при запуске двигателя.

Необходимо добавить, что для измерения давления топлива может также подойти обычный манометр, который используется для замера давления воздуха в шинах автомобиля. При этом стоит учесть, что такие манометры изначально предназначаются для замеров высокого давления до 16 атмосфер, тогда как топливные манометры ограничены пределом около 6 атмосфер. Также воздушный манометр может иметь заметную погрешность.

Признаки и неисправности регулятора давления топлива

Приветствую вас на сайте ремонт автомобилей своими руками. Надежное авто – это не то, которое красиво выглядит, а то, которое редко ломается. К сожалению, автомобили ВАЗ не всегда радуют своих владельцев, заставляя уделять много внимания ремонту или восстановительным работам.

Регулятор давления топлива

Так, одним из наиболее слабых звеньев является регулятор давления топлива. Из-за низкого качества бензина он часто выходит из строя, заставляя делать проверку регулятора давления топлива ВАЗ и выполнять его замену. Остается лишь узнать, как диагностировать неисправность и проверить работоспособность устройства.

Назначение этого небольшого устройства

Система автомобиля устроена таким образом, что топливо идет через форсунки к впускному коллектору

При этом очень важно, чтобы давление не менялось. В свою очередь регулятор производит точный расчет объема подаваемого бензина

Как следствие, устройство контролирует параметр давления внутри двух элементов – впускного коллектора и топливной рейки. При этом задача регулятора – удерживать на одном уровне разницу давлений. Кроме этого, регулятор контролирует параметры давления на форсунке и во впускном коллекторе.

Снижение мощности, сбои в работе силового узла, повышение расхода – все это признаки неисправности регулятора давления топлива (подробнее об этом поговорим немного ниже). При этом задача автолюбителя – вовремя диагностировать проблему и точно определить, неисправен регулятор давления топлива или же проблема в другом.

Главный признак проблемы – появление сбоев в работе авто. Так, можно выделить следующие симптомы неисправности регулятора давления топлива:

1. Проблемы с заводкой двигателя. Стартер вращается, но двигатель не «поддерживает» его старания;
2. существенно снизилась мощность. Как правило, это сразу заметно в процессе разгона транспортного средства или при движении под гору;
3. двигатель нестабильно работает на холостых оборотах. При этом время от времени он может глохнуть (к примеру, на перекрестке);
4. повышается расход топлива.

Причины может быть две:

• Выход из строя клапана;
• клапан просто не держит.

Вышел из строя клапан регулятора. В этом случае лишнее топливо не выливается в бак, а создается повышенное давление от 2,5 кг/см2 и более. Такая проблема неизменно сказывается на объеме топлива, впрыскиваемого в камеру сгорания. В итоге повышается расход топлива, да и сам бензин сгорает не полностью.

Клапан не держит. В этом случае происходит постоянное «шатание» топлива по системе. Как следствие, снижается напор, а при увеличении оборотов двигателя возникает явный дефицит топлива.

В такой ситуации существенно падает мощность и приемистость силового узла. Кроме этого, во время заводки необходимо долго крутить стартером, чтобы создать необходимое давление.

Особенности проверки регулятора топлива

Для решения проблемы важно знать, как проверить регулятор топлива. Сделать это можно с помощью обычного манометра

Здесь все просто. Устройство крепится в промежутке между штуцером и топливной трубкой. Для выполнения замеров вакуумный шланг должен быть отсоединен.

При этом замеры должны производиться в четырех разных режимах:

• В момент включения зажигания. Номинальный параметр – «три» атмосферы;
• при измерении на холостом ходу – 2,5 атмосферы;
• в случае передавливания шланга обратного тока – 7 атмосфер;
• при демонтированной шлангочке с регулятора давления – 3,3 атмосферы.

Если измеренный параметр не соответствует указанным данным или не повышается вовсе, то устройство неисправно. В такой ситуации достаточно разобраться, как поменять регулятор давления топлива и выполнить замену.

Будьте внимательны к своему автомобилю, своевременно реагируйте на возникшие проблемы, проводите диагностику и делайте ремонт. Только так можно продлить жизнь своего автомобиля ВАЗ и уберечься от больших затрат в будущем. Удачи на дорогах и конечно же без поломок.

(5 голос, средний: 3,40 out of 5) Loading.

ДАВЛЕНИЕ В ТОПЛИВОПРОВОДЕ ВАЗ 2114

Давление в топливопроводе инжекторного мотора является важным параметром – при низком показателе не будет обеспечиваться нормальный впрыск форсунками в цилиндры двигателя внутреннего сгорания (ДВС). А высокая степень его еще и опасна – горючее может залить весь моторный отсек, и тогда случится возгорание.

У автовладельцев может возникнуть вопрос, как проверить давление в топливной рампе, в каких пределах должны быть показания, чем проверяют, и как определить, что может быть неисправно в топливном тракте? Итак, по порядку.

СХЕМА ТС

Сначала следует знать, как устроена топливная система (ТС), из каких элементов она состоит. В состав ТС входит (элементы по порядку, начиная от забора бензина до его непосредственного впрыска):

• Бензобак (в ВАЗовской модели 2114 находится под днищем багажника);
• Электрический бензонасос (находится в бензобаке);
• Фильтр грубой очистки (представляет собой сеточку, которая находится на заборной части насоса);
• Фильтр тонкой очистки (находится сразу после бензобака, расположен внизу под багажником, между задней частью глушителя и баком с топливом);
• Топливная рампа или рейка (ТР), в ней распределяется бензин по цилиндрам, она может быть стальной, алюминиевой или пластмассовой;
• Форсунки (на модели 2114 их четыре);
• Регулятор давления топлива (он поддерживает нужный напор бензина в системе для нормального впрыска его через форсунки в цилиндр).

Все элементы связаны между собой топливопроводом, и во всей цепочке после регулятора давления (РДТ) еще есть обратный шланг, по которому излишки бензина сбрасываются в бак. После включения зажигания горючее проходит по системе до форсунок (поэтому давление в системе есть и при включенном зажигании), а при запуске двигателя электроника подает команду на форсунки, и бензин поступает в цилиндры.

КАК И ЧЕМ ПРОВЕРИТЬ ДАВЛЕНИЕ В ТС

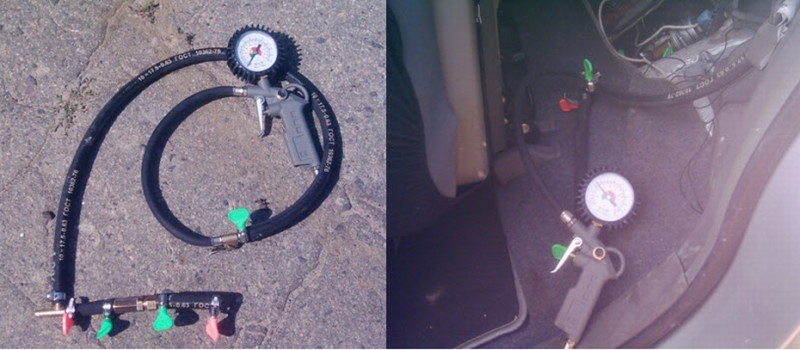

Проверяют давление в топливной рампе ВАЗ 2114 манометром – его удобнее всего подключить на рампе, а не где-то в другом месте магистрали. На рампе есть сзади, по ходу движения авто, штуцер с резьбой и клапаном, закрытый пластмассовым колпачком. При замере переходник манометра закручивается на штуцер. Манометр нетрудно собрать самостоятельно. Для этого понадобится:

• Сам измерительный прибор со стрелкой – подойдет шинный манометр с максимальным пределом показания от 6 до 10 кгс/см²;
• Отрезок бензинового шланга длиной 50-70 см;
• Штуцер для проверки давления, который будет вкручиваться в рампу;
• Два хомута.

Собираем все элементы, затягиваем хомуты, и манометр готов для работы. Все, теперь можно производить замер. Для этого будут нужны инструменты:

• Колпачок колесного вентиля.
• Тонкая отвертка или металлический штырь;
• Гаечный ключ с размером под штуцер (обычно на 17 мм):
• Манометр.

Чтобы замерить давление в топливной рампе, нужно:

1. Заглушить двигатель, выключить зажигание;
2. отвернуть колпачок, сбросить давление в топливной рампе ВАЗ 2114, нажав тонкой отверткой на клапан;
3. вывернуть золотник с клапаном колпачком колесного вентиля. Пригодится тряпка – при сбросе из клапана брызнет топливо. Чтобы сбросить давление, нажимать необходимо на клапан плавно, стравливая напор;
4. закрепить штуцер манометра гаечным ключом на рейке. Теперь можно запускать ДВС и замерять давление в топливной рампе.

КАКИЕ ДОЛЖНЫ БЫТЬ ПОКАЗАТЕЛИ В БЕНЗИНОВОЙ МАГИСТРАЛИ ВАЗ 2114

Есть несколько режимов, в которых нужно будет проверить давление в топливной рампе ВАЗ 2114, чтобы судить о неисправностях ТС. Делают замер:

• При включении зажигания;
• На холостых оборотах;
• На перегазовках ДВС;
• При выключении зажигания.

Показания приблизительно должны быть такими:

• При включенном зажигании приблизительно около 3 кгс/см²,
• Во время работы на холостых оборотах от 2,8 до 3,2 кгс/см²,
• При наборе оборотов двигателя может падать до 2,3-2,5 кгс/см², при сбросе газа возвращаться к показанию около 3 кгс/см²,
• После остановки ДВС давление должно очень медленно падать. Быстрое падение свидетельствует о неисправности РДТ.

Слишком низкое давление в топливной рампе говорит о том, что:

1. Упала производительность бензонасоса,
2. Забился фильтр тонкой очистки,
3. Неисправен РДТ.

Качественно очищают эти детали в автосервисах, где есть специальное оборудование. Из оборудования присутствует стенд, на котором их можно проверить на производительность впрыска. Затем засоренные элементы очищают в ванной с помощью ультразвука.

Снимаем рампу для чистки форсунок

Форсунки можно почистить и самостоятельно, но снимать рейку придется в любом случае. Обычно автолюбители пользуются специальной жидкостью для очистки карбюраторов.

Какое должно быть давление в топливной рейке?

В отличие от ДВС цикла Дизеля с системой впрыск Common Rail, в топливной рампе бензинового двигателя с распределительным впрыском на клапаны давление редко превышает 5 Атм. Исправный топливный насос способен выдать до 7 Атм., но РДТ будет сбрасывать излишек бензина обратно в бак.

О чем может свидетельствовать слишком низкое давление топлива в рейке?

• Необходима замена бензонасоса. На автомобилях ВАЗ с системой питания без обратки есть возможность измерить давление до РДТ. Поэтому при проверке можно исключить вероятность неисправности регулятора. Также насос можно проверить после снятия. Достаточно подключить прибор к выходному штуцеру, поместить корпус в резервуар с бензином, после чего подать на насос питание от АКБ.
• Засоренный фильтр тонкой очистки топлива либо сеточка бензоприемника в баке. В зимнее время существует риск замерзания воды в топливном баке. Из-за снижения пропускной способности фильтрующего элемента после включения зажигания давление будет нарастать медленно. В некоторых вариантах конструкции невозможно отдельно заменить топливный фильтр грубой очистки, поэтому придется менять модуль бензонасоса в сборе.
• Негерметичность в местах подключения топливных шлангов. Вы легко заметите лужи бензина под автомобиль, но если негерметичность в модуле бензонасоса, то топливо будет сливаться в бак.

Если после выключения зажигания стрелка манометра начинает быстро опускаться, система негерметична. Чаще всего причина в неисправном регуляторе давления, который после остановки двигателя должен предотвращать быстрый слив бензина в бак. Также к быстрому падению приводят негерметичные форсунки, которые начинают перепускать топливо в цилиндры, и неисправный клапан обратного слива топлива бензонасоса.

Давление ТНВД на Мерседесе

Это насос повышенного давления, устанавливаемый на дизельные авто и некоторые бензиновые машины.

Вот как осуществляется замер давления.

1. Мотор 4g93 запускается.
2. Берётся мультиметр, который одним щупом подсоединяется со средним разъёмом фишки РДТ. Второй щуп надо соединить с минусовой клеммой аккумуляторной батареи.
3. Снимаются показатели.

Нормальное значение должно варьироваться в пределах 3 вольт. Если меньше, надо поднять обороты силовой установки, держать их в пределах 2000 об/мин. Отрегулировать в таком режиме болт давления, вращая по часовой стрелке. Одновременно надо смотреть на прибор, чтобы остановить вращение, как только давление встанет на стандартное значение 3 вольт.

Если давление никак не хочет встать на место, можно делать выводы об утечке топлива или неисправности элементов топливной системы, включая насос.

КАК РАБОТАЕТ ТОПЛИВНАЯ СИСТЕМА

Топливо подается в рампу под избыточным давлением (6 атмосфер), которое создает бензонасос. С помощью регулятора давления на форсунке поддерживается постоянный перепад давления, равный 3 атмосферам. При постоянном давлении и линейной характеристике форсунок количество впрыскиваемого топлива определяется длительностью импульса управления форсунками.

Это теория. На реальном двигателе перепад давления может составлять от 2,8 до 3,2 атмосферы. Это допустимый диапазон, при котором не наблюдается отклонений в работе двигателя. Почему возможен разброс давлений? Он определяется разбросом характеристик регуляторов давления.

Как выглядит бензонасос?

Внешний вид бензонасоса на Лифан Солано (подходит еще на Бриз)

Давление в топливной системе (рампе) машины является важным параметром, который должен контролироваться с регулярностью один раз в несколько месяцев. Это простая процедура, которая проводится в первую очередь, после чего уже приступают к устранению прочих недочётов. От правильного давления зависит качество функционирования двигателя во всех режимах работы.

Возможные варианты

Для проверки можно воспользоваться несколькими методами. Самым простым будет вариант с покупкой специального прибора, который включает в себя манометр и некоторые другие элементы. Цена такого набора составляет около сорока долларов, в зависимости от фирмы-изготовителя (мы специально указываем цену в долларах, так как цена в рублях сейчас сильно колеблется из-за скачков курса валюты).

Если обратиться за помощью на СТО, то за одноразовый замер у вас попросят сумму, равную одной пятой части цены готового прибора.

Кулибничаем

Можно воспользоваться специальными средствами

Но, есть и более доступный вариант, где мы будем применять подручные средства. Речь идёт о стандартном манометре, который позволяет замерять давление в шинах. Он имеется в наличии почти у каждого автовладельца. Но, тут нужно помнить, что воздушные манометры рассчитаны на замеры давления с большими значениями, около шестнадцати атмосфер, тогда как модели для топлива ограничены шестью атмосферами.

Принцип работы РДТ

Устройство клапана и принцип действия зависит от типа топливной системы конкретного автомобиля. Существует 3 способа подачи бензина из бака к форсункам:

1. Насос вместе с регулятором установлен внутри бака, горючее подается к двигателю по одной магистрали.
2. Подача бензина осуществляется по одной трубке, возврат – по другой. Обратный клапан топливной системы находится на распределительной рампе.
3. Схема без механического регулятора предусматривает электронное управление бензонасосом напрямую. В системе присутствует специальный датчик, регистрирующий давление, производительность насоса регулирует контроллер.

В первом случае обратка совсем короткая, поскольку клапан и электронасос сблокированы в единый узел. РДТ, стоящий сразу после нагнетателя, сбрасывает в бак лишний бензин, а необходимый напор поддерживается во всей подающей магистрали.

Второй вариант используется в большинстве иностранных авто. Клапан, встроенный в топливную рампу, перепускает излишки горючего в обратку, ведущую в бак. То есть, к силовому агрегату проложено 2 бензиновых трубки.

Третью схему рассматривать бессмысленно – там вместо регулятора функционирует датчик, чья работоспособность проверяется с помощью компьютера, подключаемого к диагностическому разъему.

Простой клапан давления топлива, устанавливаемый в блоке бензонасоса, состоит из таких элементов:

• цилиндрический корпус с патрубками для подключения подающей и обратной линии;
• мембрана, соединенная с запирающим штоком;
• седло клапана;
• пружина.

Величина напора в подающей магистрали зависит от упругости пружины. Пока большая часть горючего уходит в цилиндры (высокая нагрузка на мотор), она удерживает мембрану и шток клапана в закрытом состоянии. Когда обороты коленчатого вала и потребление бензина снижается, давление в сети возрастает, пружина сжимается и мембрана открывает клапан. Начинается сброс горючего в обратку, а оттуда – в бензобак.

Установленный в рампе регулятор давления топлива работает по аналогичному принципу, но быстрее реагирует на изменение нагрузки и расхода бензина. Этому способствует подключение дополнительного патрубка элемента к впускному коллектору. Чем выше обороты коленвала и разрежение со стороны пружины, тем сильнее мембрана придавливает шток и закрывает проход горючему в обратную линию. Когда нагрузка снижается и обороты падают, разрежение уменьшается и отпускает шток – открывается проток в обратку и начинается сброс лишнего бензина в бак.
