Какое давление должно быть в топливной системе?

Инструкция по диагностике

Первым делом необходимо освободить доступ к рампе и штуцеру, установленному на торце коллектора. Демонтируйте элементы, мешающие выполнению замеров, – воздуховод, корпус фильтра, патрубок вентиляции картера и так далее (перечень деталей зависит от модели авто). Приступайте к измерению, ориентируясь по инструкции:

1. Открутите защитный пластмассовый колпачок с диагностического штуцера на рампе.
2. Подставьте обрезанную пластиковую емкость и с помощью колпачка для откручивания золотников стравите давление, накачанное насосом ранее. Можно надавить клапан либо вывернуть золотник на 2–3 оборота.
3. Один конец бензинового шланга наденьте на штуцер манометра и зафиксируйте хомутом. Выкрутите золотник из коллектора, натяните второй конец шланга на патрубок.
4. Включите зажигание, при этом электробензонасос станет накачивать горючее в систему. Убедитесь, что на стыках диагностического приспособления отсутствуют протечки.
5. Заведите мотор и зафиксируйте давление топлива в рампе по манометру.

Норма давления в контуре подачи топлива зависит от конструкции системы. В автомобилях, где РДТ и трубка сброса – «обратка» – расположена в моторном отсеке, манометр должен показать 2,7 Бар. Верхний и нижний допустимый предел – 2,7–3,0 Бар. Если измеренные величины выходят за указанный диапазон, следует продолжить диагностику и отыскать причину неполадки.

На многих автомобилях, в том числе ВАЗ, регулятор напора и шланг обратного слива горючего находится рядом с бензонасосом. Норма давления на коллекторе для таких машин составляет 3,8 Бар, максимальное значение – 4 Бар.

Если в процессе измерения отмечаются периодические скачки напора в пределах 0,2 Бар, нужно почистить либо заменить первичный сетчатый фильтр. Как правило, он устанавливается в бензобаке вместе с электрическим насосом.

Основные элементы топливной системы инжекторного двигателя

Инжектор сложный механизм подачи топлива в цилиндры. Весь процесс подачи топлива регулируется электронным блоком управления двигателя (ЭБУ). В системе подачи топлива так же используется параллельно подача воздуха.

Стакан бензонасоса

Стакан бензонасоса – это совокупность основных элементов
топливной системы собранных на одной площадке.

В стакан бензонасоса входит:

• Бензонасос
• Фильтр грубой очистки
• Датчик уровня топлива
• Регулятор давления топлива (только в 1,6 литровых версиях двигателя)

Бензонасос

Является одним из основных элементов топливной системы. Служит для подачи топлива к блоку цилиндров под давлением. Бензонасос – это своего рода электрический двигатель. Работа его основана на принципе действия центробежной силе. Под воздействием магнитного поля образованного в статоре электрического двигателя его якорю придается вращение. На волу якоря установлена улитка насоса которая непосредственно накачивает давление в топливную систему.

Бензонасос очень капризен и прихотлив к чистоте
потребляемого топлива. Чаще всего бензонасос выходит из строя по причине
некачественного топлива или его нехватки в баке. Чтобы бензонасос прослужил как
можно дольше, необходимо заправляется на проверенных АЗС и держать в баке
автомобиля не менее 25% от объема бака. Если ездить на «горящей лампочке» бака,
то скорее всего бензонасос выйдет из строя намного быстрее, так как при
неровностях бензин в баке будет хлюпать из стороны в сторону и бензонасос будет
хапать воздух.

Форсунки и топливная рампа

Топливная рампа служит своего рода кейсом для форсунок, именно в нее они устанавливаются.

Топливная рампа с форсунками

Форсунки инжекторного двигателя тоже один из самых важных
элементов топливной системы. Предназначены для подачи топлива в блок цилиндров
двигателя под давлением. Форсунка распыляет топливо на мелкие капельки для лучшего
и легкого воспламенения в цилиндре.

Форсунки

Форсунка устанавливается непосредственно на двигателе
автомобиля, а именно в головке блока цилиндров. Количество форсунок зависит от
количества цилиндров автомобиля. На автомобилях Лада 4 цилиндра, следовательно,
и форсунки будет тоже 4.

Форсунки так же очень чувствительны к топливу, но менее подвержены повреждением так как топливо подаваемое на них фильтруется через 2 фильтра: фильтр грубой очистки и фильтр тонкой очистки. Но о них немного позже.

Регулятор давления топлива

Регулятор давления топлива 1,5 литрового двигателя

Регулятор давления топлива (РДТ) датчик установленный на топливной рампе в версиях двигателя с объемом 1,5 литра и установленный в баке на стакане бензонасоса в версии двигателя с объемом 1,6 литра. Он служит для обеспечения необходимого давления топлива в системе, регулирует давление топлива путем сбрасывания излишнего давления топлива в обратку.

РДТ очень надежный элемент и выходит из строя крайне редко. Причиной его поломки может послужить так же не качественное топливо или фактор старения.

Топливная магистраль

Демонтированная топливная магистраль

Топливная магистраль — это совокупность топливных трубок предназначенная для транспортировки топлива из бака к двигателю внутреннего сгорания. Магистраль в Ладе расположена под днищем автомобиля и защищена пластиковыми кожухами.

Датчик уровня топлива

Датчик уровня топлива устанавливается в баке на стакане
бензонасоса. Служит для указания объема топлива в баке, выводя информацию на
панель приборов.

Принцип работы основных элементов топливного агрегата

Video Замена салонного воздушного фильтра на Ваз 2114 Ваз 2115 Ваз 2113 Лада Самара 2

Топливная система ВАЗ 2114

Емкость для хранения горючих материалов

Стальная, состоит из двух прочно сваренных частей, горловина, через которую попадает горючее, соединена с баком резиновым патрубком и фиксируется хомутами.

Бензонасос

Это инструмент с электрическим механизмом находится в баке с указателем уровня горючей смеси. Его действия координируются коробом управления двигателя, через специальное реле насоса, который подает горючее по магистрали к форсункам. На холостом ходу или полном отключении двигателя давление сохраняется, благодаря действию одностороннего фиксатора, который находится около самого агрегата.

Система питания ВАЗ 2114 имеет регулятор давления топлива и форсунки. Подача напряжения к ним проводится от аккумуляторной батареи через основное реле. Таким образом, численность движущей жидкости обозначается длительностью импульсов, которые вырабатываются агрегатом управления двигателя и передаются на форсунки.

Рампа

Находится на впускном коллекторе, в нее входят элемент контроля горючего и клапана давления с подпружинной диафрагмой. Она в свою очередь делит корпус регулятора на 2 части: топливная регулирует давление горючей смеси, воздушная – за счет разряжения воздуха подымает мембрану и производит постоянные показатели давления топлива в рампе.

При старте двигателя происходит уменьшение разряжения за заслонкой, диафрагма закрывает клапан системы питания, поэтому давление возрастает. Когда разряжение максимальное, тогда давление горючего уменьшается. Регулятор неразборной, поэтому при выходе из строя его меняют на другой.

Датчик контроля горючей смеси

Насосный модуль имеет поплавок, который размещен в полости бака. Когда положение поплавка меняется, пропорционально происходят изменения сопротивления агрегата. Согласно определенному сигналу, указатель количества топлива на приборной панели отображает наличие горючего в системе.

Почему датчик часто выходит из строя?

• хрупкостью корпуса;
• частых перепадов температур;
• образования конденсата в баке;
• при использовании некачественной горючей смеси;
• окисление контактов при нарушении герметизации.

Вот почему так важно вовремя проводить профилактические работы, чистить агрегат, менять контакты, дабы не допустить его разрушения. Поменять устройство не так-то просто. Многие маркировки являются оригинальными и уникальными, а значит, потребуются услуги профессионалов, которые также стоят не дешево

Многие маркировки являются оригинальными и уникальными, а значит, потребуются услуги профессионалов, которые также стоят не дешево.

Шланги и трубопроводы

Такие незаменимые изделия гарантируют бесперебойную циркуляцию горючей жидкости от емкости до магистрали и форсунок, а при излишке передают остаточную жидкость обратно в цистерну. Трубопроводы расположены на днище автотранспорта, их требуется внимательно проверять, чистить, осматривать целостность, выявлять различные деформации и своевременно устранять их, дабы избежать утечки горючего, а также плохую его передачу к форсункам.

Еще одной функцией трубопроводов считается передача паров горючего от бака к отделу с активированным углем, где собираются отходы при заглушенном двигателе. После его пуска срабатывает электромагнитный прибор и пары улетучиваются в двигатель, где уничтожаются.

Магистраль

Устройство топливной системы ВАЗ 2114 включает в себя основную магистраль, которая гарантирует подачу горючего ко всем форсункам. На сегодняшний день регулятор давления горючего помещен в баке и не находится на магистрали, здесь также имеется сервисный клапан, что выполняет функцию устранения воздуха после технического осмотра автотранспорта.

Система впрыска топлива ВАЗ 2114 включает бесперебойный режим улавливания паров топлива, а гравитационный агрегат, что находится в устройстве, позволяет предотвратить вытекание горючего при аварийном расположении автомобиля.

При большом расходе воздуха двигателем интенсивнее проходит продувка системы. Фильтрующий элемент из прочного бумажного материала, после него воздух перемещается через датчик массового расхода воздуха и перемещается во впускной шланг, который ведет к дроссельному агрегату.

Таким образом, происходит функционирование режима подачи топливной жидкости двигателя с системой впрыска горючего на автомобиле ВАЗ 2114.

Как почистить форсунки на ВАЗ 2114

Здравствуйте уважаемые читатели! В сегодняшней статье я хочу рассказать о том, как почистить форсунки на ВАЗ 2114 самостоятельно. Для начала немного теории.

Система питания двигателя ВАЗ 2114.

На фото поз. 2 изображена топливная рампа ВАЗ 2114 на которой установлены поз.1 четыре форсунки, собственно которые и необходимо почистить.

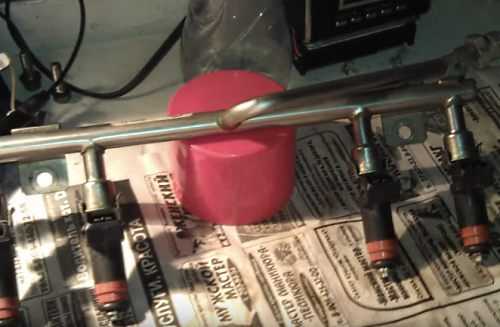

Вот фото демонтированной топливной рампы и форсунок:

Когда необходимо чистить форсунки?

Форсунки рекомендуется почистить если:

• нестабильно работает двигатель,
• повысился расход топлива,
• имеются пропуски зажигания при холостом ходе,
• ухудшилась динамика автомобиля.

Как снять форсунки на Ваз 2114?

На разных автомобилях форсунки снимаются по разному, однако, как правило принцип один.

1. Первым делом отключите АКБ.
2. Далее открутите два винта под шестигранник на 5.

1. С помощью пробки штуцера (находится слева рампы, поз.3) спустите давление.
2. Каждая форсунка крепится к топливной рампе защелкой. Демонтируйте все форсунки.

Более подробно этот процесс описан на видео.

https://youtube.com/watch?v=H55y5s0mBEw

И так форсунки демонтированы, теперь необходимо их проверить.

Диагностика форсунок.

Для диагностики работоспособности форсунок понадобиться мультиметр, который необходимо включить в режим сопротивления измерения до 200 Ом. Вставьте щупы между контактами, снимите показания.

Сопротивление исправной форсунки должно быть где-то от 11 до 15 Ом. Если у Вас форсунка в обрыве, или сопротивление намного больше, то советую ее заменить.

Чистка форсунок ВАЗ 2114 своими руками: инструкция.

После процедуры проверки форсунок, приступите к чистке. Для этого необходимо собрать следующую схему. От АКБ последовательно через лампу, далее через выключатель (микрик или кнопку без фиксации) выводятся два контакта. Эти два контакта подключаются непосредственно к форсунке.

Вот схема:

Встает вопрос, как подключиться к форсунке, необходимо знать полярность самой форсунки. На некоторых форсунках полярность обозначена на корпусе значком плюс, на некоторых полярность не указана. В таких случаях, необходимо положить топливную рампу, как показано на фото.

Тогда левая клемма от вас будет плюсом, а правая соответственно минус.

Чем чистить форсунки?

Для очистки используйте очистительный раствор ABRO CARB & CHOKE CLEANER (очиститель карбюратора).

На многих сайтах описана методика очистки с помощью всевозможных переходников, шлангов и т.п., все гораздо проще.

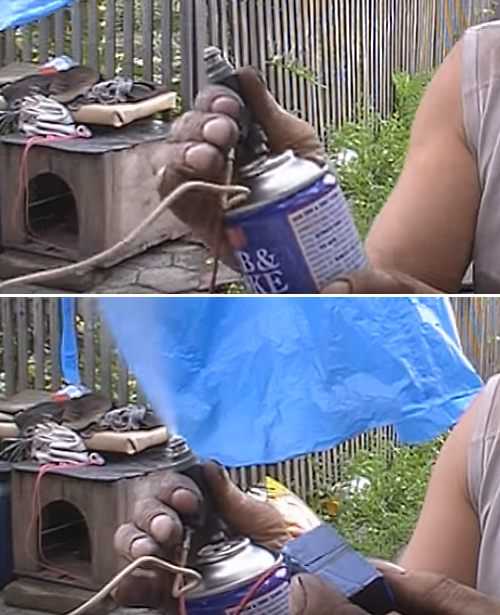

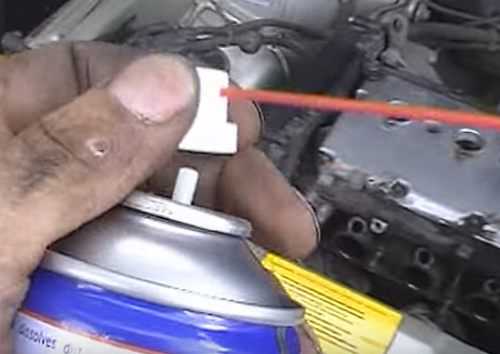

1. Снимите верхнюю часть баллончика очистителя карбюратора.

1. Вставьте в форсунку шток клапанно-распылительной система баллончика.

1. Подсоедините два контакта нашей схемы к контактам форсунки. Надавите на форсунку, установленную на баллончик. На одну, две секунды с помощью выключателя активируйте цепь, чтобы заработала форсунка (держать более двух секунд за раз не рекомендуется).

Важно: Обязательно соблюдайте технику безопасности. Распыляйте строго от себя, берегите глаза, используйте защиту!

Более подробно об очистке форсунок смотрите на видео

Более подробно об очистке форсунок смотрите на видео.

Установка нового датчика

Перед снятием обязательно стравите давление топлива в рампе. Для этого отключите питание бензонасоса и запустите мотор. Или же аккуратно выкрутите золотник из штуцера в рампе (этот вариант будет более подходящим, если ДВС не запускается совсем). Далее работаете по такой схеме:

Отключаете минусовую клемму от аккумулятора.
Отключаете шланг от вакуумника ВАЗ 2114.
Выкрутите гайки и слейте бензин
Обратите внимание, что в топливной системе еще может оставаться бензин под давлением

Поэтому примите меры предосторожности.
Проведите фиксацию трубки и шайбы.
Выкрутите болт, вкрученный в прижимном элементе.
Снимите прижимной элемент.
Выкручиваете гайку, которая удерживает шланг слива и датчик давления.
Выкрутите болта, соединяющие топливную рампу с датчиком давления.
Проводите демонтаж регулятора давления в системе.. Монтаж нового устройства в обратном порядке

Как видите, нет ничего сложного. Главное в ремонте – это представлять, за что отвечает тот или иной элемент системы. И тогда вы сможете быстро дать по признакам точный диагноз

Монтаж нового устройства в обратном порядке. Как видите, нет ничего сложного. Главное в ремонте – это представлять, за что отвечает тот или иной элемент системы. И тогда вы сможете быстро дать по признакам точный диагноз.

Регулятор давления топлива спорт

Регулятор давления топлива ВАЗ 2110 2114 2112 2115 служит для того, чтобы поддерживать непрерывный перепад давления на форсунках. Когда давление во впускной трубе увеличивается, регулятор давления увеличивает давление топлива, тем самым компенсируя изменения нагрузки двигателя, а когда давление в трубе снижается, он понижает давление топлива и лишнее сливается обратно в бак через клапан.

Регулятор давления топлива ВАЗ 2110 2114 2112 2115

Неисправный регулятор давления топлива ВАЗ 2110 2114 2112 2115 может привести к поломке двигателя, так что стоит со всей внимательностью относиться к этому важному узлу автомобиля. О том, что требуется ремонт или замена регулятора давления топлива сообщают следующие признаки:

О том, что требуется ремонт или замена регулятора давления топлива сообщают следующие признаки:

• двигатель ВАЗ 2114, ваз 2115, ваз 2110, ваз 2112 начал неустойчиво, не ровно работать;

• холостой ход тоже доставляет немало проблем – двигатель постоянно глохнет, кроме того коленвал тоже ведет себя странно – вращается с повышенной или пониженной частотой (так же на холостом ходу);

• мощность двигателя данных моделей автомобилей ВАЗ резко снижается, он не «тянет», как прежде, а начинает «психовать» на разгонах, и медленнее прогревается, движение становится неровным, появляются провалы, рывки и прочие неадекватности;

• расход топлива и на ваз 2110 2112, и на ВАЗ 2114 2115, растет с каждым днем, точно так же, как и количество выбрасываемых в атмосферу отработанных паров и продуктов сгорания топлива.

Проверка регулятора давления топлива на ВАЗ 2114 2115 2110 2112 не сложна, при условии, что есть необходимые инструменты, ее может сделать самостоятельно даже новичок. Для этого потребуются пара ключей (шестигранник на 5 и обычный гаечный ключ на 24), еще нужен манометр, можно взять шинный.

В случае, если проверка давления не показала никаких отклонений от нормы, значит дело вовсе не в регуляторе давления топлива, а в другом узле автомобиля ВАЗ. Примечание: нормальным считается давление 284–325 кПа при пущенном двигателе и плюс 20-70 кПа при отсоединении вакуумного шланга от регулятора давления.

Лада Приора Хэтчбек ✤ℨℰȴёℋÅЯ МОȴℵИЯލ › Бортжурнал › Главное о давлении в топливной системе.

Давление топлива в системе автомобиля является одним из важных параметров, который применяется при диагностики двигателя. От давления зависит поведение автомобиля в различных режимах работы. Как измерить давление в топливной системе своими руками

Например, купить прибор для проверки давления топлива. Комплект с топливным манометром, адаптером и сливом обойдется вам в 1400-1500р. Заплатить на СТО 300-400р и сделать замеры там. А можно замерить давление в топливной системе воздушным манометром, который используется для измерения давления в шинах. Вот на этом то моменте подробнее. Берём на примере десятого семейства ВАЗ 2110. В остальном процедура аналогичная любому другому автомобилю. Особенность манометров такова, что его начальные значения шкалы имеют относительную неточность. Что это значит. Если воздушный манометр будет иметь шкалу до 16-20атм (когда для топлива предел измерения — 5-7атм), то замеры давления будут не точными из-за этой погрешности, которая как раз будет выпадать в начальные значения шкалы прибора. Поэтому правильно проверять давления топлива именно топливным манометром с пределом 6-7атм.

Берем манометр и наматываем фумку (сантехнический лён) под патрубок и одеваем кислородный шланг с внутренним диаметром 9мм. Закрепляем хомутами. На генератор укладываем тряпку (чтобы не устроить пожар под капотом). Выкручиваем пластиковый колпачок на топливной рампе.

одели шланг на манометр

Под колпачком отверстие с ниппелем. Откручиваем его колпачком от колеса. Из-за остаточного давления в рампе после снятия ниппеля брызнет бензин.

По желанию можно сбросить давление в топливной системе автомобиля. Для этого нужно снять предохранитель бензонасоса и подождать, когда заведенный автомобиль не заглохнет.

Одеваем второй конец шланга на отверстие рампы и закрепляем хомутом. Убираем тряпку с генератора и заводим двигатель. Не забываем, перед тем, как снять шланг с рампы, снова накрыть генератор тряпкой. Все, теперь Вы знаете, как проверить давление в топливной системе в полевых условиях.

закрепляем шланг с манометром на штуцере

проверяем давление топлива в системе

Кстати, вместо хомутов можно использовать втулку регулировочного болта классики. Она прекрасно накручивается на штуцер рампы. Для уплотнения надеваем на штуцер подходящее по размеру резиновое кольцо. С другой стороны втулки припаиваем штуцер, на который и одеваем шланг с манометром.

Какое давление в топливной системе ВАЗ 2110 должно быть ? 2,8–3,2 бар (2,8–3,2 атм)

Как измерить давление топлива в системе, где нет обратки ? На ВАЗ 2110 с двигателями 1.6 л давление в рампе постоянное и составляет 3.6-4.0атм. В остальном же методика замеров аналогичная. Альтернативные способы:

Замеряется на выходном штуцере модуля бензонасоса — это тот, который с одной трубкой. Понадобится гибкий бензостойкий шланг с внутренним диаметром около 8мм и манометр (нужно снять трубку, и вместо нее надеть шланг с манометром). Давление должно быть 5-7атм. Закрыть обратку, как это делают на ДВС со сливной рампой, только глушить надо опять таки на самом бензонасосе. Второй шланг сдёргиваем (двойной) и вставляем в снятый шланг затычку, сделанную например из старого топливного фильтра (отпиливаешь от него сосок и глушишь). Одиночный шланг должен быть одет на штуцер насоса, а измерять теперь надо на топливной рампе. По схеме системы питания всё будет понятно.

Для чего нужен регулятор давления топлива

Как уже было сказано выше, указанный регулятор поддерживает нужное давление горючего, необходимое для нормальной работы форсунок с учетом того или иного режима работы силового агрегата. Другими словами, РДТ влияет на количество и интенсивность подачи топлива, которое попадает через форсунки в цилиндры мотора.

Если просто, количество топлива, подаваемого в двигатель в момент впрыска, зависит от того давления, которое создается внутри топливной рампы (рейки), а также от длительности импульса для открытия форсунки и разряжения во впускном коллекторе.

Для более точного дозирования и поддержания постоянного давления используется мембранный клапан-регулятор, который испытывает с одной стороны давление горючего, а с другой на него воздействует усилие пружины. РДТ используется в системах питания, где присутствует так называемая «обратка». Местом установки регулятора является топливная рампа. Также указанный элемент может быть расположен в топливном баке, при этом подобные системы обратной магистрали не имеют.

• Давайте сначала остановимся на распространенной схеме, в которой регулятор находится в топливной рейке. Работает элемент по следующему принципу: топливный насос нагнетает горючее из топливного бака по магистрали. Полученное давление горючего воздействует на регулятор. Само устройство имеет две камеры (пружинная камера и камера для топлива), которые разделены мембраной. На мембрану с одной стороны давит топливо, которое попадает в регулятор через специальные отверстия для впуска, а с другой присутствует давление пружины и давление впускного коллектора. Если давление горючего оказывается сильнее усилия пружины и давления во впуске, тогда регулятор приоткрывается, в результате чего происходит сброс части топлива в «обратку». По обратной магистрали горючее возвращается назад в топливный бак.
• В системах без обратной магистрали регулятор обычно расположен прямо в баке. К преимуществам можно отнести отсутствие дополнительного трубопровода. На форсунки реализована подача нужного количества горючего прямо из бака, то есть лишнее топливо не попадает в подкапотное пространство, а также нет необходимости доставлять его обратно в бак. Это также позволяет говорить о меньшем нагреве топлива и обеспечивает ряд дополнительных плюсов в виде менее интенсивного испарения.

Еще одним вариантом регулировки давления является электронная схема, которая конструктивно не имеет механического регулятора. Давление топлива в таких системах контролируется электробензонасосом, на котором электронная система управления определяет напряжение, регулирует количество подаваемого горючего и т.д. Данное решение (датчик регулятора давления топлива) позволяет уменьшить степень нагрева топлива, обеспечивает максимальную экономичность.

Топливный насос осуществляет подачу к форсункам строго определенного количества горючего применительно к конкретным условиям и режимам работы ДВС. Добавим, что в указанной системе дополнительно присутствует клапан сброса избыточного давления, что позволяет избежать его повышения до критической отметки.

Как проверить датчик давления топлива

В зависимости от того какая система топливоподачи используется для авто существует три способа проверки датчика на работоспособность без демонтажа топливной рейки:

• механический способ для авто старого образца с резиновыми шлангами сброса топлива для бензиновых ДВС;
• мультиметром;
• манометром.

Демонтаж рейки и последующая диагностика регулятора более надежный способ проверить качество смеси, поскольку вместе с ДДТ проверяются все смежные узлы и проводка. Диагностику в большинстве вариантов проводят на СТО, поскольку потребуется использовать специальный стенд. Самостоятельная диагностика в гараже без демонтажа рейки требует наличия тестера и проводится за 15 минут.

Механическая диагностика регулятора старого образца

Для бензиновых ДВС в системе топливоотвода которых используется резиновый патрубок, датчик расположен на входе в насос. Проверка проводится только на непрогретом моторе.

• Завести двигатель.
• Запомнить характер его работы (неисправный датчик дает троение мотору).
• Пережать плоскогубцами на 1–3 секунды патрубок отвода топлива.

Если неисправность находится в регуляторе, двигатель восстановит свою работу, обороты становятся плавными, пропадают рывки. Если после того, как закрыт отводной патрубок, мотор продолжает работать некорректно, неисправность может находиться в забитых фильтрах, изношенных контактах, датчик при этом исправен.

Диагностика мультиметром

С помощью тестера проверяют работоспособность РДТ и качество питания от колодки. Проверка электросигнала на колодку проводится по шагам.

• Снять с датчика колодку.
• Перевести мультиметр в режим измерения напряжения.
• Установить черный вывод тестера на «минус», красный щуп присоединить к разъему колодки.

Если проход у электричества на датчик ничего не мешает, нет потери напряжения, на экране тестера высветится значение 5 В. Допустимое отклонение ±1 %.

Вторым этапом проверяется качество выходного сигнала от электрической части регулятора. Проверка сигнала от датчика по шагам.

Черный щуп от тестера присоединяется на минусовый вывод АКБ, красный щуп соединяется с сигнальный провод регулятора (чаще провод расположен в колодке посередине в красной оплетке).

Завести мотор, дать поработать 1 минуту на минимальных оборотах холостого хода. В таком режиме оборотов выходное напряжение на ДДТ должно оставаться минимальным 1.3 В.

При увеличении оборотов параметр напряжения от датчика должен увеличиваться до 5 В. Если узел неисправен, на самых высоких оборотах показания могут значительно отличаться как в большую (в 10 % случаев) так и в меньшую сторону. Это приводит к тому, что насос начинает нагнетать топливо и переходит на аварийный режим работы.

Проверка манометром

Для проверки датчика на работоспособность используют манометр, прибор для измерения давления в рампе и патрубках топливной системы, давления воздуха в шинах и прочее. Перед проверкой манометром необходимо отсоединить с системы вакуумный шланг и подключить прибор между штуцером и топливным патрубком.

Перед диагностикой необходимо уточнить значение давления для конкретного автомобиля по мануалу. Рабочее давление для бензиновых моторов колеблется в пределах 2.5–3 Атм. В процессе перегазовки давление опускается на 1–2 % от нормы, исправный клапан удерживает значение в рамках допустимого.

ПОИСК НЕИСПРАВНОСТИ ТОПЛИВНОЙ СИСТЕМЫ

Вспомним состав системы топливоподачи. В нее входят: топливный бак с установленным погружным бензонасосом, топливный фильтр, топливопроводы (подающая и сливная магистрали), рампа форсунок и регулятор давления. Неисправность любого компонента может стать причиной неверного давления топлива. Попробуем перечислить часто встречающиеся неисправности для каждого компонента.

Бензобак. Через специальные трубопроводы бензобак сообщается с атмосферой, что предотвращает его деформацию (сплющивание). Если связь с атмосферой нарушена, внутри бензобака создается разрежение. В этом случае давление в топливной рампе может быть пониженным.

Бензонасос. Неисправностей бывает несколько:

1. бензонасос не развивает нужного давления, как следствие — пониженное давление топлива;
2. обратный клапан бензонасоса не держит давление, как следствие — быстрое падение давления после выключения зажигания;
3. загрязнение сеточки-фильтра бензонасоса, как следствие — пониженная производительность насоса, сказывающаяся в динамических режимах работы двигателя.

Топливный фильтр. Загрязнение топливного фильтра может приводить к пониженному давлению топлива из-за снижения пропускной способности топливной магистрали. Если топливный фильтр поврежден (порван), грязь может попасть в форсунки со всеми вытекающими последствиями.

Топливопроводы. Топливопроводы могут быть пережаты. Если это случилось с подающей магистралью, то давление топлива будет пониженным, если со сливной магистралью — повышенным. Кроме того, к снижению пропускной способности топливных магистралей может приводить использование некачественного бензина с повышенным содержанием смол.

Регулятор давления топлива. Встречаются регуляторы с подклинившей диафрагмой в открытом или закрытом положении. В первом случае давление топлива в системе будет пониженным, во втором — повышенным.

Форсунки. Характерны следующие виды неисправностей:

1. форсунка не открывается, как следствие — обедненная топливовоздушная смесь;
2. форсунка постоянно открыта, как следствие — обогащенная топливовоздушная смесь;
3. форсунка работает, но ее характеристика “уплыла”, как следствие — некорректная топливовоздушная смесь.

СОВЕТЫ, КОТОРЫЕ МОГУТ ПРИГОДИТЬСЯ ПРИ ИЗМЕРЕНИИ ДАВЛЕНИЯ

1. При покупке прибора для замеров не стоит брать манометр с большим верхним пределом давления (бывают манометры, рассчитанные на 16, 25 кг/см² и выше). Точность показания прибора в таком случае будет недостаточной, с большой погрешностью.
2. При сбросе напора в рампе необходимо запастись ветошью, а также накрыть генератор тряпкой, чтобы на него не попал бензин.
3. При закручивании штуцера манометра желательно на резьбовое соединение намотать немного пакли, которая применяется при проведении сантехнических работ. Пакля создаст герметичное соединение и исключит подтекание бензина во время работы двигателя.

Как проверить давление топливного насоса? Способы

Бывает так, что элемент работает, но не выдает нужного давления. В инжекторных системах, форсунки очень требовательны к этому показателю. Из-за низкого давления могут возникать трудности с запуском мотора, провалы в динамике. Как проверить топливный насос? Это можно сделать несколькими способами. Первый — проверка на СТО. Цена такой услуги составляет порядка 300 рублей. Однако проверить давление можно и самостоятельно. Сейчас в продаже есть специальные манометры для насоса. Но их стоимость доходит до двух тысяч рублей. Можно воспользоваться и обыкновенным, который идет для автомобильных колес. Такой манометр имеется у каждого автомобилиста.
