Как проверить генератор на работоспособность

Проверяем ротор/статор генератора

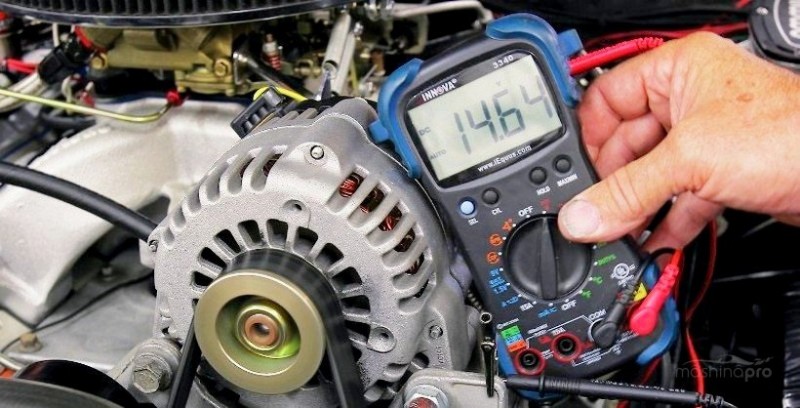

Как проверить генератор мультиметром? Для осуществления проверки понадобится присоединить концы прибора к контактным кольцам ротора. Оптимальное сопротивление обмотки составляет 2,3-5,1 Ом, поэтому его отсутствие означает, что обмотка где-то оборвана. Низкие показатели указывают на то, что между витками возникло замыкание. Если же прибор показывает превышение нормы, то нужно осмотреть контакты.

Кроме этого, необходимо измерить ток, используемый обмоткой. Для этого нужно подключить контактные кольца под 12 В, используя в цепи амперметр. Допустимый ампераж не должен превышать 3-4,5 А. Если это значение превышено, значит, в роторной обмотке возникло межвитковое замыкание, что указывает на необходимость перемотки или смены катушки. Это касается и реле-регулятора, у которого предельная сила тока — 5 А.

Для проверки статора понадобится откинуть выпрямитель, при этом сопротивление между концами обмотки должно колебаться в амплитуде 0,2 Ом. А между концами и нулем — 0,3 Ом. Если при включении генератор слишком громко шумит, то в статорной обмотке, либо выпрямителе возникло замыкание. Аналогичным образом осуществляется ламповая проверка. Накаливание нитей предупреждает о неисправности.

Проверка тока отдачи

Диагностика проводится при заведенном двигателе с высокими оборотами. Необходимо измерить ток, потребляемый узлами автомобиля. Щуп прижимается к проводу от клеммы 30 или В+.

Необходимо поочередно включать электроприборы автомобиля, и фиксировать показатели. Полученные значения следует суммировать. Затем нужно включить все приборы и замерить показатель тока. Полученный показатель следует сравнить с суммированным значением предыдущих измерений. Итоговое значение должно быть примерно на 5 А ниже суммированного показателя. Более высокое значение подтверждает неисправность узла.

Проверка регулятора напряжения генератора

Для диагностики состояния регулятора автомобильного генератора необходимо использовать вольтметр или мультиметр в режиме вольтметра. До начала измерений нужно завести мотор, включить фары и дать поработать двигателю 15-20 минут. Само измерение проводится щупами, которые подключаются между массой и выводом «В+» («30») диагностируемого автомобильного генератора. Полученные значения записываются, после чего их необходимо сравнить с нормальными цифрами для конкретной модели автомобиля. Данные цифры можно найти в технической документации машины. Для большинства машин нормальное напряжение варьируется в диапазоне от 14 до 16 Вольт. Если имеются отклонения от норм, заданных производителем автомобиля, велика вероятность выхода из строя регулятора напряжения, в такой ситуации потребуется его замена.

Как проверить напряжение генератора на аккумуляторе

Разность потенциалов можно диагностировать двумя способами — непосредственно на генерирующем оборудовании и через аккумулятор. Генератор напрямую связан с источником питания толстым проводом, потому для проверки уровня разницы потенциалов можно измерить напряжение на источнике питания. Для этого потребуются специальные устройства — вольтметр, мультиметр или нагрузочная вилка.

Провода первых измерительных приборов подключаются к АКБ в любой последовательности. Вилка должна быть соединена с клеммами аккумуляторной батареи со строгим соблюдением полярности. Принято считать, что нормальное напряжение в сети должно быть не ниже 12 вольт. На холостом ходу без включения всех электрических приборов автомобиля этот показатель должен быть на уровне 13,5—14В. Падение значений напряжения до 13,3—13,8 вольта считается допустимым.

В то же время обычным тестирующим оборудованием можно проверить сопротивление элементов генератора — ротора, статора и диодного моста. Диагностика роторного оборудования осуществляется по его обмотке. Необходимо соединить щупы устройства с контактными кольцами. Если мультиметр даёт показания от 2, 3 до 5,1 Ом, то этот элемент исправен. Потребление тока обмоткой должно быть в пределах 3—4,5 ампер.

Её нормальное сопротивление — 0,2 Ома. Проверка диодного моста осуществляется по наличию или отсутствию сопротивления, показатели не имеют значения. Единственное, стоит учесть — нулевого измерения быть не должно. Замеры осуществляются попарно — плюсовой выход и все пластины с этой стороны или минус и все элементы.

Напоминаем, что для нормальной зарядки автомобильного аккумулятора напряжение, выдаваемое генератором, должно быть от 13,5 до 14 вольт.

Проверка силы тока отдачи генератора

Для данной проверки генератора потребуется мультиметр, оснащенный специальным зондом для измерения силы тока, протекающей в проводе. Данный зонд выглядит как зажим, который охватывает провод, и чаще всего он поставляет в комплекте с диагностическим устройством. Чтобы проверить силу тока отдачи генератора необходимо:

1. Накинуть зажим на провод, который подходит к контакту «В+» («30») генератора;
2. Далее запустить двигатель и установить высокие обороты;
3. После этого по одному необходимо включать электрические потребители на автомобиле – магнитолу, кондиционер, обогрев руля и другие. При включении каждого потребителя следует записывать показания с мультиметра;
4. Далее необходимо замерить силу тока отдачи при включении всех потребителей вместе (которые включались в предыдущем тесте).

Когда все замеры будут получены, необходимо сравнить суммарный показатель поочередного включения потребителей и показатель мгновенного включения всех потребителей. Недопустимым считается, если показатель при мгновенном включении всех потребителей на 5 или более Ампер меньше, чем сумма при поочередном включении.

Как проверить регулятор напряжения генератора

Современный регулятор, совмещенный со щеточным узлом, применяется на большинстве автомобилей иностранного и отечественного производства. Для начала оценим доступ к генератору. Если он труднодоступен и неудобен, то лучше будет снять его с автомобиля. Если же доступ свободный, то снимаем с него реле, не снимая генератор. Но перед этим обязательно нужно снять минусовую клемму с аккумулятора.

Регулятор крепится к генератору со стороны задней крышки обычно двумя болтами. Откручиваем их и аккуратно, чтобы не повредить щетки, снимаем его, предварительно отсоединив от него провода.

Для дальнейшей проверки нам понадобится либо блок питания, либо зарядное устройство, лампа на кальвания на 12 вольт. Главное, чтобы можно было увеличивать и уменьшать напряжение от 10 до 16 вольт. Если для проверки будет использоваться зарядное устройство, то понадобится еще и аккумулятор. Дело в том, что многие зарядные устройства не работают без него.

Подключаем зарядное устройство к аккумуляторной батарее в штатном режиме. Дополнительно к клеммам батареи подсоединяем мультиметр и два провода. Один на плюс, другой на минус. И соединяем их с реле-регулятором. Плюсовая клемма регулятора — это штекер. Минус — металлическая пластинка под одним из крепежных отверстий. Проводами подсоединяем к щеткам лампочку. Стенд готов, можно начать проверку. Блок питания подключается так же, только без аккумулятора.

Подключаем зарядное устройство к внешней сети и включаем его. Ручка регулятора нагрузки должна быть на минимальном уровне. Начинаем потихоньку поднимать напряжение. При этом накал лампочки должен понемногу увеличиваться. При нагрузке 12 вольт и более она должна гореть в полный накал. Продолжаем плавно поднимать напряжение до тех пор, пока не потухнет лампочка, или нагрузка не достигнет значения 15 вольт. Если регулятор исправен, то лампочка должна погаснуть на значении напряжения 14,2 -14,5. При снижении нагрузки лампочка опять загорится.

Если лампочка тухнет до 14 вольт, или достигнуто напряжение более 14,8 вольт, а лампочка все еще горит, то такой регулятор надо менять.

Проверка отдельного регулятора напряжения генератора

Таким же способом проверяется отдельно стоящий стабилизатор. В основном он крепится на кузове в моторном отсеке. Но иногда и на крышку генератора. В любом случае откручиваем его и подсоединяем к стенду. Пусть, например, это будет стабилизатор типа Я112 В.

Плюсовой провод подсоединяем к клеммам «Б» и «В», минус подаем на корпус. Контрольную лампочку соединяем с клеммами «В» и «Ш». Далее делаем все точно так же, как и с совмещенным стабилизатором. Плавно поднимаем нагрузку, при достижении 14,5 вольт должна произойти отсечка. Если отсечки нет, то меняем регулятор.

Проверяем устаревший 591.3702−01

Этот устаревший тип реле устанавливался почти на все заднеприводные автомобили. Относится он к отдельно стоящим. Всегда крепился к кузову моторного отсека. Схема подключения для проверки слегка отличается от вышеописанной. Действия и суть проверки остаются прежними.

Здесь имеется всего два контакта. Маркировка выполнена цифрами «67» и «15». Контакт под номером «67» — это минусовая клемма. Соответственно «15» — плюс. Минусовой провод с зарядного устройства закрепляем на корпусе устройства. Плюсовой крепим на клемме 15. Провода контрольной лампочки соединяем: один на корпусе, второй и клемме «67». Наш стенд готов к проверке.

Как проверить мультиметром регулятор к1216ен1

И напоследок пару слов о реле к1216ен1. Этот регулятор устанавливался на заднеприводные, и переднеприводные ВАЗы с инжекторными двигателями. Если учесть тот факт, что таких автомобилей эксплуатируется немало по всему постсоветскому пространству, нельзя обойти его стороной.

Этот регулятор принадлежит к совмещенному реле со щеточным узлом. Его предварительная и основная проверка проводится по вышеописанному методу. Никаких особых отличий нет.

Как проверить работу генератора мультиметром

Проверка
генератора мультиметром начинается с замеров напряжения на АКБ на холостых
оборотах и при включении салонного оборудования. Мультиметр переводится в режим
вольтметра, красный щуп прикладывается на «плюс» АКБ, черный на минусовую
клемму. После того, как мотор завели, напряжение на клеммах должно возрасти
до13,8-14,5 В.

Проверка генератора мультиметром

Допускается
увеличение напряжения на дисплее мультиметра до 14,8 В – такой показатель
считается нормальным для современных автомобилей с большим количеством
электронных узлов.

Чтобы
проверить, не перезаряжет ли генератор АКБ, включают дальний свет, печку и
переводят работу двигателя на средние обороты. При исправном генераторе
увеличение вольтажа на дисплее мультиметра не происходит.

Проверка регулятора напряжения

Если
при проверке входного напряжения на АКБ было определено, что уровень
недостаточный, проверяется регулятор напряжения.

Для проверки потребуется перевести тестер в режим вольтметра.
Накинуть щупы на вывод «массы» генератора и клемму 30 или «В+». Показания на
дисплее должны быт в диапазоне 13,5-14,6 В. Если показания ниже регулятор
напряжения требуется заменить.

Проверка диодного моста

Сложнее
всего диагностировать диодный мост, так называемую «подкову». Ее элементы
расположены на изогнутой пластине, силовые диоды в виде дисков менять очень трудно – при их установке не
используется пайка, только сварка, часто перегоревший элемент просто вырезают
из блока. Это уменьшает КПД, но узел остается в рабочем состоянии.

При
прогаре диодов моста рекомендуется не ремонтировать деталь, а менять на новую.
В 80% случаев диоды перегорают после прикуривания автомобиля.

Проверять мост
лучше на демонтированном агрегате после полной разборки. Пробой часто
происходит при переполюсовке клемм, когда водитель путает местами клеммы «плюс»
и «минус». Диоды при такой проблеме перегорают парами. Пробитый диод имеет
нулевое сопротивление, генератор начинает быстро перегреваться, и возрастает
нагрузка на аккумулятор автомобиля. Понять, что диод прогорел, можно по
характерному запаху гари, который чувствуется из-под капотного пространства.

Проверка диодного моста генератора

Мультимер
устанавливается в положение «диод», на прозвон цепи. Первый силовой диод на
подкове слева имеет положительную полярность. Сопротивление исправного диода
составляет в одном направлении, когда к диоду прикладывается красный щуп,
400-700 ом, (черный щуп прикладывается к подкове) при установке черного щупа к
диоду стремится к бесконечности.

Второй
диод на подкове имеет отрицательную полярность, поэтому при прикладывании
плюсового щупа мультиметра к выходу диода, минусового щупа к основе подковы,
сопротивление должно быть бесконечным, при установке черного щупа на диод, а
красного на подкову в пределах 400-700 Ом. Каждый диод прозванивается отдельно.

Проверка обмотки

Первый
признак сгоревшей обмотки – потемнение цвета изоляции проводников. Для элемента
используется медная обмотка и лаковые изоляции, которые «текут» после
значительного увеличения температуры. Во время короткого замыкания цвет провода
темнеет, при этом водители часто ощущают запах гари, который появляется в месте
установки и усиливается при работающем моторе. Определяют прогар обмотки
визуально, для этого узел необходимо снять и осмотреть внутренность ротора
через вентиляционные отверстия.

Проверка обмотки генератора

Перемотка
медного провода нецелесообразна – дешевле поменять деталь, выбрав аналогичную с
подходящими посадочными местами.

Проверить
статор можно мультиметром, переведя его в режим омметра. Диагностика проводится
на снятом агрегате, нормальным считается сопротивление обмотки между выводами в
пределах 0,2 Ом, сопротивление между нулевым кабелем и обмоткой должно быть в
пределах 0,3 Ом. Допустимая погрешность – 2%. Если при измерении сопротивление
стремится к нулю, стартер не пригоден к использованию.

Как проверить генератор своими руками

Диагностировать можно и самому. Для этого необходимо придерживаться инструкции.

Особенности диагностики:

• Проверять электронную часть мультиметром.
• Во время проверки состояния вентилей напряжение должно быть не больше 12 Вольт.
• В случае замены проводки генератора, менять следует на провода такого же сечения.
• Для самостоятельной диагностики генератора, генератор должен стоять на своем месте, собранным, ремень установлен.

Что нельзя делать при диагностике генератора:

1. Проверять, работает генератор или нет нельзя на искру, то есть методом короткого замыкания.
2. Соединять между собой разные клеммы. Нельзя также подключать клемму 30 или В+ к «массе».
3. Диагностировать генератор надо после подключения потребителя энергии. Особенно этого следует придерживаться, когда аккумулятор отсоединен.

Способ №1 проверки генератора

Этот способ простой. Надо завести двигатель, включить ближний свет фар. С аккумулятора отсоединить клемму — минус. Если при этом двигатель не троит, то есть работает стабильно, фары горят равномерно, без скачков, то значит генератор вырабатывает ток.

Если фары начинают мигать, двигатель подтраивает, то генератор работает с перебоями.

Способ №2. Проверка генератора мультиметром

Без нагрузки напряжение рабочего аккумулятора должно быть в пределах 12,5-12,7 Вольт. Во время запуска ДВС на АКБ идет нагрузка, поэтому в этот момент нормальным напряжением считается то, которое находится в пределах 13,8-14,8 В. После того, как АКБ получил максимальную нагрузку, напряжение должно снизиться до 13,8 В. Если напряжение не снизилось или снизилось значительно ниже, чем 13.8, то необходимо проверять генератор.

Как проверить реле генератора

Для этого потребуется мультиметр в положении напряжения или Вольтметр. Проверять реле нужно только на прогретом двигателе. Если авто стояло, мотор холодный, надо завести, включить ближний свет фар и дать поработать 15 минут.

Замерять надо между клеммами «Масса» и клемма «30». Рабочее реле должно выдавать напряжение в пределах 13.5-14.6 Вольт. Если показывает меньше 13В, то необходима срочная замена.

Как проверить диодный мост генератора

Для его проверки, диодный мост нужно снять. И потребуется аккумулятор. Переключаем мультиметр в положении измерения сопротивления Ом. Подсоединяем массу и зажим В+ на АКБ. Прибор должен показывать не более 0.5 мА (мили Ампер). Если сопротивление показывается выше, значит вышли из строя диоды.

Как проверить ток отдачи

Смысл проверки — замерить, сколько тока потребляют включенные приборы. Проверяется только при подключенном ДВС.

• Заводим мотор.
• Увеличиваем обороты двигателя до максимума.
• Устанавливаем зонд на провод, идущий к зажиму 30 или В+.
• Включаем поочереди все электроприборы и записываем показатели мультиметра.
• Сложить записанные числа.
• Теперь надо включить все приборы и сравнить, равняется ли показания прибора с суммой измеренных по отдельности включенных приборов.
• Норма — это когда мультиметр показывает на 5 Амперов меньше, чем сумма измеренных значений. Но, если разница токов большая, значит есть неполадки.

Как проверить ток возбуждения генератора

Завести двигатель. Держать обороты ДВС на максимальном уровне. Подключаем мультиметр к клемме 67. Мультиметр покажет величину тока возбуждения. Если показывает от 3 до 7 Ампер, значит все в порядке. Если меньше 3 или больше 7, то генератор неисправен.

Как проверить обмотку

Для этого потребуется:

• снять держатель щеток;
• снять регулятор напряжения;
• зачистить концы колец;
• проверить обмотку визуально;
• подсоединяем щупы Омметра к контактным кольцам и статору. Нормальное сопротивления должно быть в пределах от 5 до 10 Ом.

Как проверить снятый генератор

Для этого потребуется измерить сопротивления, нужен Омметр или мультиметр в положении ОМ. Подсоединяем прибор к клемме 30 и к корпусу генератора. Детали генератора должны быть чистыми. Поочередно необходимо осматривать и измерять детали в генераторе. Более подробно смотрите на видео в конце статьи.

Как проверить генератор на месте

Существуют основные причины плохого запуска ДВС, стартер плохо крутит, если:

• аккумуляторная батарея старая или неисправная, не заряжается и не держит нагрузку;
• аккумуляторные провода не обеспечивают надежный контакт, например, из-за окисленных клемм;
• нет надежной массы двигателя с кузовом;
• генератор не выдает нужную зарядку;
• слабо натянут приводной ремень, из-за этого генераторный ротор крутится не в полную силу, так как под нагрузкой ремешок проскальзывает.

Поломки у генератора бывают разные, самые характерные из них:

• обрыв подходящих к узлу проводов;
• пробой диодного моста;
• неисправность реле-регулятора;
• замыкание (перегорание, обрыв) роторной или статорной обмотки;
• износ подшипников;
• стирание щеток или их поломка.

Самое худшее, что может случиться – это заклинивание подшипников или сгорание обмоток, но в этом случае проверить генератор на работоспособность просто, его состояние легко определить по внешним признакам:

• не крутится генераторный шкив с валом на заведенном двигателе;
• появился специфичный запах горелых обмоток.

Основные способы проверки генератора на месте – это внешний осмотр деталей генераторного узла и замер напряжения (U) мультиметром (вольтметром). На работающем двигателе под нагрузкой напряжение должно несколько падать, но только до определенного значения, если оно ниже нормы, необходимо конкретно разбираться с генераторным устройством.

Устройство и принцип работы генератора автомобиля

Сперва же не лишним будет хотя бы в общих чертах познакомиться с устройством генератора, а также с принципом работы этого узла автомобиля. Многие автолюбители, к сожалению, всегда пропускают этот этап, сразу приступая к диагностике и ремонту. В итоге, из-за непонимания (или недопонимания) принципа работы дело часто заходит в тупик, допускаются серьезные ошибки, провоцируются короткие замыкания и более серьезные поломки, чем были до этого. Отсюда следует вывод, что поиск и устранение любых неисправностей того или иного узла автомобиля нужно начинать с изучения его устройства и принципа работы.

Генератор автомобиля устроен и работает следующим образом. Собственно, электроэнергия, используемая для питания бортовой сети и зарядки аккумуляторной батареи, вырабатывается за счет электромагнитной индукции. Снимается она с выводов обмоток статора, внутри которых вращается ротор на двух подшипниках. В движение ротор приводится от коленчатого вала двигателя, с которым он соединен при помощи ремня.

Первая особенность, о которой необходимо знать, это неравномерность скорости вращения ротора генератора. Она полностью зависит от того, на каких оборотах работает двигатель. Соответственно, если бы ротор питался (для возбуждения) одним и тем же напряжением, то на выходе генератора мы бы получали скачущее напряжение, что является неприемлемым для бортовой сети автомобиля.

Решается эта проблема весьма просто. На ротор подается не стабильное напряжение, а регулируемое. За это отвечает реле-регулятор, который «отслеживает» напряжение на клеммах АКБ, и в зависимости от текущих показателей корректирует питание ротора. Грубо говоря, когда на выходе генератора напряжение доходит до верхней допустимой отметки (например, 14.4 вольта), схема реле-регулятора прекращает питание ротора. Напряжение на выходе падает, РРН возобновляет возбуждение ротора, и так по циклу с очень большой частотой. За счет этого напряжение бортовой сети постоянно поддерживается на одном уровне, и не зависит от того, на каких оборотах работает мотор автомобиля.

Вторая особенность автомобильного генератора заключается в том, что он генерирует переменное трехфазное напряжение. А для питания бортовой сети и зарядки АКБ оно должно быть постоянным. Чтобы решить эту проблему, генератор оснащается выпрямительным мостом, состоящим из диодов. Как правило, в выпрямителе имеется шесть основных диодов (по два на каждую фазу), а также три дополнительных.

В принципе, этих знаний уже будет достаточно для того, чтобы разобраться в описанных далее характерных неисправностях генератора. Хотя для успешного самостоятельного ремонта не помешает углубиться в тему, используя дополнительные источники информации.

Признаки выхода генератора из строя

Проверять автомобильный генератор нужно не только тогда, когда резко теряется емкость аккумулятора. Все современные автомобили сигнализируют о неисправности электромотора свечением аварийного красного АКБ на приборной доске.

Вторым признаком того, что генератор не работает, является слабое свечение табло на приборной панели. Если резко пропало освещение приборки, значит, питание на доску поступает не с генератора, а с АКБ.

Поскольку генератор напрямую связан с работой АКБ, вторичным признаком неисправности электромотора остается невозможность завести двигатель после длительной стоянки. АКБ разряжен полностью, причина – в неисправном электромоторе.

Проверить автомобильный генератор можно самостоятельно – достаточно иметь мультиметр и знания принципа работы агрегата. Ремонтировать генератор самостоятельно или обратиться в сервис, зависит только от опыта и желания водителя.

Видео про генератор автомобиля:

Как проверить генератор автомобиля мультиметром

Полная диагностика всех узлов в цепи и внутренних компонентов позволяет выявить некорректно работающий элемент, который даёт сбои в зависимости от условий эксплуатации, либо температурных режимов. Вовремя установить такое слабое место в генераторе – значит избежать более дорогостоящего ремонта или полной замены всего механизма. Проверку проводят последовательно, замеряя каждый узел и цепь на сопротивление, напряжение, силу тока и наличие пробоев «на массу», коротких замыканий в обмотках статора и ротора.

Диодный мост генератора

Предназначен для выпрямления тока и состоит из блока, в который входит шесть парных диодов (три на «минус», три на «плюс»). Перед тестом диодного моста необходимо отключить АКБ, сняв клемму «минус», и отключить от блока всю проводку к реле-регулятору напряжения. Мультиметр включают в режиме омметра, красный разъём «плюс» подключают к положительному выводу блока диодов, чёрный «минус» – на массу (корпус генератора). Если диодный мост исправен, то значение на табло мультиметра покажет бесконечность. В противном случае любое сопротивление означает, что выпрямитель неисправен.

Регулятор напряжения

Предназначен для стабилизации напряжения от генератора в бортовую сеть. В зависимости от типа силового агрегата и марки автомобиля – нормальное значение реле может отличатся, поэтому перед тестом нужно определить показатель, который дан в техническом описании двигателя. Порядок действий:

1. Проверку производят на прогретом агрегате и генераторе под нагрузкой – минимум 15 минут работы на холостых оборотах с включённым светом фар.
2. Мультиметр включают в режиме вольтметра, выставив максимальное значение в 20 Вольт.
3. Один щуп устройства «плюс» (красный) подсоединяют к клемме «30» на выводе регулятора, второй «минус» – на массу (корпус генератора. Показатель напряжения должен быть в пределах от 13,2 до 14,9 Вольт. Точное значение необходимо сверить с характеристикой в техническом описании: если отклонение превышает 0,5В от нормы, то реле подлежит замене.

Ток возбуждения генератора

Должен соответствовать номинальной силе тока в цепи. Для снятия замера мультиметр включают в режиме амперметр и последовательно соединяют клемму «67» на плюсовой контакт, минусовой – на массу. Запускают двигатель и выдерживают высокие обороты в течение 3-5 минут. Нормальное значение считается от 3 до 8 Ампер.

Ток отдачи

Позволяет выявить короткие замыкания в цепи на конкретном участке и стабильность силы тока генератора на выходе. Для замера мультиметр в режиме амперметра последовательно подключают к клемме «30» (В+) и массе генератора. Далее запускают агрегат на высоких оборотах и активируют все потребители электроэнергии одновременно. Через 2-3 минуты снимают показатель силы тока и отключают электрооборудование. На каждую отдельную цепь снимают новый замер: фары ближнего света, кондиционер, аудиосистема, габариты, дальний свет, поворотники. Когда каждый отдельный потребитель будет измерен, все значения складывают и сравнивают с общим. Погрешность не должна превышать отметки в 5 Ампер.

Обмотки

Отвечают за электромагнитную индукцию генератора. Для их диагностики потребуется демонтировать механизм, снять реле-регулятор и держатели щёток. Мультиметр включают в режиме омметр и снимают показатели сопротивления на выводах контактных колец: один щуп прибора на любое кольцо ротора, второй – на статор. Стандартный показатель сопротивления обмоток должен быть в пределе от 2 до 8 Ом.

Интересно знать!
Следует помнить, что перед снятием замеров необходимо зачистить клеммы, контакты всех выводов от следов окислений, коррозии, грязи.

Причины неисправности генератора и способы их устранения

Генератор представляет собой сложное устройство, являющееся обязательной частью любого авто. Владельцу машины следует знать возможные причины неисправностей генератора, способы устранения их, и уметь выполнять их профилактику.

Выделяют 2 вида генераторов: переменного тока и постоянного тока. Нынешние автомобили оборудуют генераторами переменного тока, имеющими диодный встроенный мост (выпрямитель), который преобразовывает переменный ток в постоянный.

Каждый электроприбор в авто рассчитан на тот или иной диапазон напряжения, обычно — от 13,8 до 14,7 В. Поскольку генератор прикрепляется к коленвалу, напряжение, выдаваемое им, отличается на разных оборотах двигателя авто. Реле-регулятор сглаживает и регулирует выдаваемый ток.

Разновидности неисправностей генератора

Все неисправности этого агрегата подразделяют на 2 категории — электрические и механические. Практически любая механическая неисправность является результатом длительной эксплуатации, приводящей к разрушению корпуса, креплений, подшипников, ременного привода, прижимных пружин и других частей. Электрические неисправности — это обрыв обмотки, выход из строя диодного моста, выгорание щёток и их износ, биение ротора, пробои, выход из строя реле-регулятора.

Нужно проводить регулярную проверку натяжения ремня привода и его износа.

«Дедовский» метод диагностики неисправностей

Суть метода заключается в сбрасывании клемм с аккумулятора. Категорически запрещенный метод для современных авто. Следствием перепадов напряжения может стать выход из строя всей бортовой электроники. По этой причине генератор следует проверять исключительно путём замера электрического напряжения в электросети или диагностики снятого узла с использованием специального стенда. Вначале замеряют напряжение на аккумуляторных клеммах, запускают мотор и снимают показания уже во время его работы. До момента запуска двигателя напряжение должно составлять примерно 12 В, а после запуска — 13,8-14,7 В. В случае отклонения в сторону увеличения имеет место «перезарядка», указывающая на выход из строя реле-регулятора, отклонение в сторону уменьшения говорит об отсутствии поступления тока, что указывает на неисправность генератора либо цепей.

Причины неисправностей

• Износ, коррозия. Нынешние генераторы оборудованы закрытыми подшипниками, заменяемыми после завершения срока службы либо пробега авто. Узлы электрической части полностью заменяются.
• Низкое качество комплектующих.
• Несоблюдение правил эксплуатации.
• Факторы внешнего характера (жидкости, соль, температурные колебания, дорожная «химия»).

Износ подшипников является наиболее распространённым вариантом неисправности. Его признаки — вой либо свист во время работы. В таком случае необходимо заменить подшипники. Когда натяжение приводного ремня ослабевает, это тоже может привести к низкой эффективности работы генератора. Основным признаком в этом случае является свист при разгоне автомобиля.

Устранение неисправностей генератора

Неисправности механического типа устраняют посредством замены неисправного узла на исправный. Для генераторов старых моделей необходима проточка контактных колец. Причиной изменения приводных ремней является их износ, максимальное растяжение либо завершение срока эксплуатации. Роторные либо статорные обмотки заменяются.

Электрические неполадки устраняют в результате проверки других составляющих электрической цепи, а также непосредственно деталей генератора и выходного электрического напряжения. Распространённой проблемой является перезаряд генератора либо недостаточное напряжение. Устранение первой неисправности возможно путём проверки и замены регулятора напряжения или диодного моста, тогда как низкое напряжение является чуть более сложной проблемой. Возможные причины низкого напряжения — повышение нагрузки на бортовую сеть, пробой диода, поломка регулятора напряжения и некоторые иные.

Правила безопасности при проверке генератора

Перед тем как приступать к проверке автомобильного генератора, следует ознакомиться с основными правилами безопасности, которые позволят сохранить здоровье диагносту и не вывести из строя агрегат. Базовые правила безопасной проверки и ремонта генератора следующие:

• Запрещено проверять вентили генератора напряжением выше 12 Вольт;
• Недопустима проверка генератора методом короткого замыкания, который также называют «на искру»;
• Если при ремонте генератора требуется провести замену проводов в проводке, необходимо чтобы они были такого же сечения и такой же длины, что и провода установленные ранее;
• Перед диагностикой следует проверить натяжение ремня генератора;
• Нельзя отключать потребители от генератора, если проверяется его работа. Запрещена работа генератора с отключенным аккумулятором;
• Запрещено соединять клемму «В+» и «D+». На некоторых генераторах эти клеммы обозначаются номерами «30» и «67».

Обратите внимание: Если выполняется не только проверка генератора, но и сварочные работы с кузовом машины, необходимо перед их началом отключить генератор и аккумулятор полностью от бортовой сети автомобиля
