Как прозвонить генератор ваз 2107 мультиметром

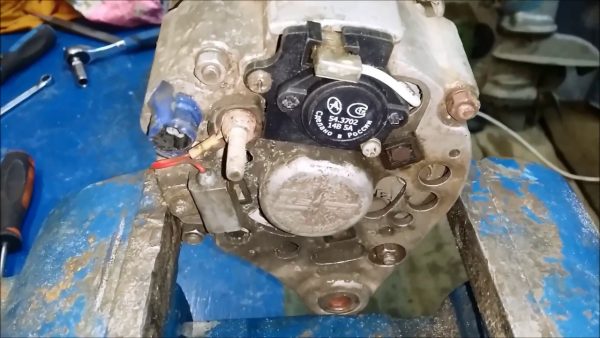

Регулятор напряжения

Прежде всего, осматриваем щетки регулятора. Их износ или повреждение – самая частая причина неисправности генератора, они считаются расходным материалом. Длина их выступающей части должна быть не менее 5 мм. Проверьте плавность их хождения, работу поджимающих пружин.

Теперь проверяем, как работает сам регулятор напряжения. Для этого к угольным щеткам подключаем контрольную автомобильную лампу, а к его клеммам – регулируемый источник напряжения, соблюдая нужную полярность. При подаче напряжения в 13 В контрольная лампа должна загореться. Затем плавно повышаем напряжение. При достижении значения 14,4-15 В лампа должна погаснуть. Это свидетельствует о правильной работе регулятора. При таком значении напряжения в бортовой сети автомашины подается ток для самовозбуждения обмотки ротора.

Ремень генератора

Гибкий привод предназначен для вращения шкива источника электроэнергии, обеспечивая функционирование последнего. Недостаточное натяжение или обрыв ремня приводит к отсутствию заряда АКБ. Поэтому несмотря на то, что ресурс ремня составляет около 80 тыс. км, за его состоянием периодически нужно следить. Если будут выявлены повреждения, такие как расслоение, торчащие нити или надрывы, то лучше заменить его новым изделием.

Ремень генератора имеет большой ресурс, но при видимых повреждениях изделие нуждается в замене

Много лет назад, когда я только приобрёл автомобиль, столкнулся с неприятной ситуацией — оборвало ремень генератора. Благо это произошло возле моего дома, а не среди дороги. Пришлось отправиться в магазин за покупкой новой детали. После этого случая я постоянно вожу в запасе ремень генератора, ведь он много места не занимает. Кроме этого, когда я провожу под капотом какие-либо ремонтные работы, всегда проверяю состояние гибкого привода и его натяжение.

На ВАЗовской «пятёрке» используется ремень генератора шириной 10 мм и длиной 944 мм. Элемент выполнен в форме клина, что позволяет ему легче зацепляться за шкив генератора, помпы и коленвала.

Как натянуть ремень генератора

Для натяжения ремня понадобятся такие инструменты:

• монтировка;
• головка на 17 и вороток.

Процедура состоит из следующих шагов:

1. Проверяем степень натяжения привода. Нормальными значениями являются такие, при которых ремень между шкивом помпы и шкивом коленчатого вала пригибается на 12–17 мм или на 10–17 мм между шкивом помпы и шкивом генератора. При проведении замеров давление не должно быть более 10 кгс в указанном на изображении месте. Для этого нажимаем большим пальцем правой руки с умеренным усилием.

2. При чрезмерном натяжении или ослаблении выполняем регулировку.
3. Ослабляем верхний крепёж генератора головкой на 17.
4. Вставляем монтировку между помпой и корпусом генератора и натягиваем ремень до нужных значений. Для ослабления натяжки можно упереть деревянный брусок в верхнее крепление и подбить слегка молотком.
5. Заворачиваем гайку крепления генераторной установки, не убирая монтировку.
6. После затяжки гайки ещё раз проверяем натяжение гибкого привода.

Видео: натяжение ремня генератора на «классике»

Генераторная установка на пятой модели «Жигулей» нечасто доставляет проблемы автовладельцам. К наиболее распространённым процедурам, которые приходится проводить с генератором, относятся подтягивание или замена ремня, а также устранение неполадок с зарядом АКБ по причине выхода из строя щёток или регулятора напряжения. Все эти и другие неисправности генератора довольно просто диагностируются и устраняются подручными приборами и инструментами.

Неисправности генератора на ВАЗ 2106

Как и любой другой механизм в составе транспортного средства, генератор «шестёрки» может некорректно работать, ломаться и выходить из строя. Однако крайне редки случаи неожиданных поломок, так как водитель всегда может отследить возникновение «болезни», заметив её первые признаки.

Загорелась контрольная лампа зарядки

На панели приборов расположена лампа, отражающая работоспособность генератора. Она может как моргать, так и гореть в постоянном режиме. В любом случае, срабатывание этого индикатора считается первым сигналом неполадок в работе генератора.

Причина неисправности

Способы устранения

Проскальзывание ремня привода генератораОбрыв в соединении между штекером «85» реле контрольной лампы заряда и центром «звезды» генератораРазрегулировано или повреждено реле контрольной лампы заряда аккумулятораОбрыв в цепи питания обмотки возбужденияРазрегулирован или поврежден регулятор напряженияИзнос или зависание щеток генератора;окисление контактных колецОбрыв или короткое замыкание на «массу» обмотки возбуждения генератораКороткое замыкание одного или нескольких положительных диодов генератораОбрыв в одном или нескольких диодах генератораОбрыв в соединении между штекерами «86» и «87» реле контрольной лампы зарядаОбрыв или межвитковое замыкание в обмотке статора

Отрегулируйте натяжение ремня генератораПроверьте и восстановите соединениеПроверьте реле, отрегулируйте или замените егоВосстановите соединениеЗачистите контакты, отрегулируйте или замените регулятор напряженияЗамените щеткодержатель со щетками; протрите кольца тряпкой, смоченной в бензинеПрисоедините выводы обмотки к контактным кольцам или замените роторЗамените радиатор с положительными диодамиЗамените выпрямительный блок генератораВосстановите соединениеЗамените статор генератора

Не заряжается аккумулятор

Генератор может работать, но зарядка на АКБ не идёт. Это основная проблема Г-221.

Причина неисправности

Способы устранения

Слабое натяжение ремня генератора: проскальзывание при большой частоте вращения и работе генератора под нагрузкойОслаблено крепление наконечников проводов на генераторе и аккумуляторной батарее; окислены выводы аккумуляторной батареи; повреждены проводаНеисправна аккумуляторная батареяРазрегулирован или поврежден регулятор напряжения

Отрегулируйте натяжение ремня генератораОчистите выводы аккумуляторной батареи от окислов, затяните зажимы, замените поврежденные проводаЗамените аккумуляторной батареюЗачистите контакты, отрегулируйте или замените регулятор

Аккумулятор выкипает

При некачественном подключении генератора возможна проблема с АКБ.

Причина неисправности

Способы устранения

Плохой контакт между «массой» и корпусом регулятора напряженияРазрегулирован или поврежден регулятор напряженияНеисправна аккумуляторная батарея

Восстановите контактОтрегулируйте или замените регулятор напряженияЗамените аккумуляторную батарею

Генератор работает очень шумно

Сам по себе прибор должен издавать звуки при работе, так как ротор постоянно вращается. Однако если звук работы чрезвычайно громок, необходимо остановиться и выяснить, в чём дело.

Причина неисправности	Способы устранения
Ослаблена гайка шкива генератораПовреждены подшипники генератораМежвитковое замыкание обмотки статора (вой генератора)Скрип щеток	Подтяните гайкуЗамените подшипникиЗамените статорПротрите щетки и контактные кольца хлопчатобумажной салфеткой, смоченной в бензине

Схема подключения генератора Ваз 2106

Реле регулятор.
В таких случаях проще всего заменить полностью выпрямительный блок.
Следите за контрольными лампами, и удачи на дорогах! При этом через обмотку якоря будет протекать электрический ток.
Когда значение напряжения будет около 7,5В, силы магнитного потока электромагнита будет достаточно для притягивания якоря и размыкания контактов. Чтобы произвести ремонт генератора ВАЗ , выполните следующие действия: Сначала необходимо отключить штекер от выхода 67 на узле. Регулятор напряжения и щеточный узел Но вся проблема в том, что генератор вырабатывает электричество нестабильно.
Номинальное напряжение Г соответствует напряжению типового аккумулятора ВАЗ — 12 вольт. Обмотка возбуждения, которая расположена на самом роторе, запитывается через регулятор напряжения. При этом контакты реле остаются замкнутыми, что приводит к загоранию контрольной лампы на панели приборов. Также возможен выход из строя самой лампы, но это легко проверить, установив уровень зарядного тока при помощи бортового амперметра.

Добившись необходимого натяжения, заворачиваем крепежную гайку к планке регулировки. Каждая обмотка состоит из шести последовательно соединенных катушек. Напряжение в бортовой сети ниже 13,6 В проверяется автотестером Плохо натянут ремень генератора Подтяните ремень Включено слишком много мощных потребителей электроэнергии, особенно при низких оборотах двигателя.

Если это делается с трудом, то выкручиваем нижний крепежный болт

Обратите внимание на то, что в статорной должно быть определенное сопротивление, в зависимости от модели генератора. Щеткодержатель крепится винтом на задней крышке генератора

Но дело в том, что конструкция электрической машины совсем не рассчитана на использование такого количества потребителей. Корректное подключение генератора ВАЗ дает гарантию безаварийной и уверенной эксплуатации этого электрического агрегата транспортного средства.
Генератор ВАЗ-2107(08) подключить на 2101…2106.

https://youtube.com/watch?v=ZaufySe_6vU

Ремонт генератора на ВАЗ 2107

Отремонтировать генератор можно и без посторонней помощи. Устройство легко разбирается на запчасти, поэтому произвести замену старых деталей можно даже без соответствующего опыта работы. Однако стоит иметь в виду, что генератор — это прежде всего электрический прибор, поэтому ни в коем случае нельзя допустить ошибку при сборке.

Стандартная процедура ремонта генератора на ВАЗ 2107 укладывается в следующую схему.

1. Демонтаж устройства с автомобиля.
2. Разборка генератора (одновременно проводится и дефектовка).
3. Замена износившихся деталей.
4. Сборка конструкции.

5. Монтаж на автомобиль.

Снимаем генератор с машины

Демонтажные работы занимают порядка 20 минут и требуют минимального набора инструментов:

• рожковый ключ на 10;
• рожковый ключ на 17;
• рожковый ключ на 19;
• монтажная лопатка или монтировка.

Снимать генератор с автомобиля лучше всего на остывшем двигателе, так как устройство сильно нагревается во время работы. К тому же потребуется заранее поддомкратить автомобиль и снять переднее правое колесо, чтобы было удобно работать с корпусом и креплениями генератора.

1. Демонтировать колесо, убедиться, что машина надёжно стоит на домкрате.
2. Найти корпус генератора и планку его крепления.

3. Ключом ослабить нижнюю гайку фиксации, но не выкручивать её до конца.

4. Выкрутить гайку на планке, также оставив её на шпильке.
5. Немного сдвинуть корпус генератора в сторону мотора.

6. В это время ремень генератора ослабится, что позволяет снять его со шкивов.

7. Отсоединить всю проводку от генератора.
8. Выкрутить ослабленные гайки.

9. Потянуть корпус генератора на себя, снять его со шпилек.

Видео: демонтаж генератора

Разбираем устройство

Чтобы отремонтировать генератор, необходимо его разобрать. Во время работы потребуются:

• рожковый ключ на 19;
• накидной ключ на 19;
• трещотка (можно добавить удлинитель);
• головка на 8;
• головка на 10;
• небольшой молоток.

При таком подходе вы всегда будете уверены в том, что каждая деталь точно соответствует своему месту

Разборка генератора Г-221А проводится в соответствии со следующим алгоритмом.

1. Выкрутить четыре гайки с задней крышки генератора, снять крышку.

2. Снять шкив, выкрутив фиксирующую гайку.

3. После демонтажа шкива корпус разделить на две части: одна часть выходит из другой. В одной руке должен остаться ротор, в другой — статор.
4. С вала ротора вытащить шкив. Если шкив выходит туго, можно аккуратно постучать по нему молотком.
5. Из корпуса ротора вытащить вал с подшипниками.

6. Выпрессовать подшипники.

7. Статор разобрать на запчасти, стараясь не задеть обмотку.

В процессе разборки сразу же можно выявить основные неисправности тех или иных узлов. Соответственно, замене подлежат все те детали, которые:

• покрыты сильным нагаром;
• изношены;
• имеют зазубрины, трещины и деформации на поверхности.

Видео: разборка генератора

Ремонт своими руками

Процедура ремонта генератора — это замена тех деталей, которые не прошли дефектовку. Менять подшипники, диоды, обмотку и прочие узлы просто: старая деталь снимается, на её место устанавливается новая.

Перед началом ремонта необходимо подсчитать, какую примерно сумму потребует покупка комплектующих. Вполне возможно, что ремонт старого генератора будет нецелесообразным, так как детали обойдутся фактически в стоимость нового генератора.

Устранение неисправности зарядки аккумулятора ВАЗ 2107

Сначала стоит проверить исправность ремня генератора – именно он заставляет генератор вращаться и вырабатывать ток, Данный ремень приводит в действие помпу охлаждающей жидкости, поэтому данная неисправность проявляется еще и в перегреве двигателя.

Если контрольная лампа заряда не горит, а вольтметр показывает нормальное напряжение бортовой сети, а аккумулятор не заряжается, причина в контактах на клеммах.

Следует снять провода с аккумулятора и зачистить клеммы АКБ и проводов наждачной шкуркой. Если заряд не появился, необходимо замерить напряжение на выводе «30» (выходе генератора) при работающем двигателе. Если напряжение на этом выводе и аккумуляторе сильно отличается, нужно зачистить контакты и прозвонить провод, идущий от генератора к АКБ. Неисправный провод подлежит замене.

Важно: при чрезмерно натянутом ремне возникает излишняя нагрузка на подшипниках генератора и помпы, что может привести к выходу их из строя. Другими причинами отсутствия заряда может быть пробитый диод выпрямителя на генераторе, обрыв или замыкание обмотки ротора или статора

Другими причинами отсутствия заряда может быть пробитый диод выпрямителя на генераторе, обрыв или замыкание обмотки ротора или статора.

Диоды можно проверить при помощи мультиметра или контрольной лампы. Мультиметром можно проверить сопротивление диодов в направлении, в котором они должны быть заперты. Для проверки контрольной лампой необходимо снять клеммы «+» с аккумулятора и подсоединить контрольную лампу. Проводом контрольной лампы необходимо последовательно коснуться трех болтов выпрямительных приборов. Затем проделать ту же операцию, только отсоединив клемму «-». Если лампа загорается, проверяемый диод пробит.

При неисправности одного из диодов необходима замена диодного выпрямителя в сборе.

Обрыв обмотки статора определяется мультиметром путем замера сопротивления между болтами крепления выпрямительного блока. Отсутствие контакта обмотки с другим говорит о ее обрыве. В этом случае необходимо заменить обмотку или генератор в сборе.

Распространенная причина поломки генератора – износ щеток. Чтобы проверить их, необходимо демонтировать щеточный узел. Длина щеток должна быть больше 5 мм, иначе они нуждаются в замене. Также щетки могут перекоситься или «залипнуть» в колодцах. Поэтому необходимо проверить состояние их боковой поверхности.

Примечание: генератор ВАЗ 2107 (карбюратор) ничем не отличается от агрегата для инжекторной версии «семерки». Поэтому все советы по проверке и ремонту генератора актуальны для обеих модификаций авто.

Если не горит контрольная лампа и не т работают другие приборы при заведенном двигателе, при этом зарядки аккумулятора нет, причина – перегорание предохранителя или поломка замка (реле) зажигания.

Причиной отсутствия зарядки аккумулятора может быть поломка реле-регулятора. Для его проверки необходимо подключить к верхнему контакту «+» от аккумулятора, а к левому – «-» и проверить напряжение на щетках, которое должно быть равно 12 В. Если напряжение ниже, реле-регулятор подлежит замене.

Реле-регулятор

Реле-регулятор от Приоры и 2112

Реле-регулятор поддерживает оптимальное значение напряжения в штатной электрической цепи. Фактически именно оно не позволяет возрасти напряжению до критических значений. Для осуществления проверки следует запустить двигатель, подключить мультиметр и выставить значение “измерение напряжения”.

После этого необходимо измерить электропитание бортовой сети непосредственно на клеммах аккумуляторной батареи или на контактах самого генератора. Значения должны быть в пределах 14–14,2 В.

Затем нужно нажать акселератор и ещё раз сделать измерение.

Перезаряд батареи

Однако зачастую идет не «недозаряд» и «перезаряд». Электролит из аккумулятора выкипает и батарея также выходит из строя, в этом также нет ничего хорошего.

Первым признаком будут белые подтеки на АКБ, сверху, значит — электролит банально закипает и испаряется. То есть аккумулятор зарядился, а генератор все равно его «хреначит» заряжает. Здесь скорее всего вышел из строя реле-регулятора.

Проверка здесь также элементарная – вам нужно подсоединить мультиметр или тестер (кто как называет) на заведенном авто, и посмотреть заряд. Если он сильно превышает 14,5 – 14,8 В, а находится в пределах 15 – 15,2В, значит идет перезаряд. Срочно меняем реле-регулятор, иначе будете постоянно кипятить свою аккумуляторную батарею, ТОЖЕ НИЧЕГО ХОРОШЕГО. Банально пластины могут осыпаться.

Сейчас видео версия, смотрим.

Вот собственно это и все, рассказал, именно методы не снимая с машины, а так конечно отдать на ремонт хорошему автоэлектрику.

НА этом заканчиваю искренне ваш АВТОБЛОГГЕР.

(89 голосов, средний: 4,45 из 5)

Похожие новости

Чип-тюнинг двигателя. Плюсы и минусы. А стоит ли вообще делать. .

Обгонная муфта генератора. Что это такое и для чего нужна. Важны.

Почему свистит ремень генератора. На холодную или при нагрузке. .

Принцип работы агрегата и контрольной лампы заряда

Принцип работы генератора 37.3701 и Г222 идентичны. Генераторное устройство преобразовывает механическую энергию, которая появляется при вращении коленвала в электрическую. Полученная электроэнергия необходима для питания бортовой сети и подзарядки АКБ. Переменный ток преобразовывается в постоянный ток силой 80 Ампер благодаря выпрямительному блоку, состоящему из 6 диодов.

Трехуровневый регулятор поддерживает напряжение на необходимом уровне. После включения зажигания, напряжение проходит через лампу контроля, достигает трехуровневого регулятора, а далее попадает на обмотку возбуждения.

Данный процесс можно наглядно представить в виде схемы:

Схема электросоединений генератора

На схеме основные детали бортовой сети помечены следующими цифрами:

1. Аккумулятор.
2. Генераторная установка.
3. Монтажный блок.
4. Замок зажигания.
5. Вольтметр для измерения напряжения.
6. Лампа, контролирующая зарядку батареи аккумулятора.

Питание идет от трех диодов, которые расположены в выпрямительном блоке. Если после включения зажигания, контрольная лампочка не гаснет, то это значит, что аккумулятор недостаточно заряжен. В этом случае необходимо проверить, какое напряжение в бортовой сети. Технические характеристики генератора: при напряжении 13 В максимальный ток составляет 55/80 Ампер (автор видео — Владимир Загривый).

Если напряжение не соответствует норме, то причиной может быть:

• короткое замыкание, возникшее в сети;
• неисправность АКБ;
• поломки в трехуровневом регуляторе напряжения;
• неисправности генераторной установки ВАЗ 2107 с инжектором.

В этом случае нужно проверить степень натяжения ремня привода, состояние подшипников, исправность трехуровневого регулятора. Кроме того, стоит проверить зарядку аккумулятора и срок его годности. Так как генераторы 37.3701 и Г222, установленные на ВАЗ 2107 с инжектором и карбюратором не имеют больших отличий, уход за ними одинаков для обеих моделей. Достаточно следить, чтобы на них не попадала влага и грязь.

Отличие схем подключения генераторов.

Схема зарядки ваз 2107 отличается в зависимости от года выпуска автомобиля, но не значительно. Отличие заключается в наличие или отсутствии контрольной лампы заряда на панели приборов,способа её подключения, и наличие или отсутствии вольтметра. Но это касается только карбюраторных автомобилей. На автомобилях с инжекторным двигателем схема не меняется и точно такая же как на первых машинах.

Схема зарядки до 1986 года.

Рассмотрим схема зарядки ваз 2107 с контрольной лампой, которая работает через реле. Она применялась на автомобилях до 1986 года выпуска . Характеризует эту схему наличие контрольной лампы заряда аккумуляторной батареи.

При включении зажигания плюс от замка через предохранитель №10 «Панель приборов, указатели поворотов» поступает на реле контрольной лампы заряда аккумуляторной батареи к контакту и выводу катушки. Второй вывод катушки соединён с центральным выводом статера, где соеденены все три обмотки. Контакты реле постоянно замкнутые, контрольная лампа загорается. При работе двигателя, когда генератор начинает вырабатывать ток, на обмотках появляется переменное напряжение порядка 7В. Через катушку реле начинает протекать ток и якорь притягивается, размыкая контакты.

На вывод генератора №15 при этом через предохранитель №9 поступает ток. Через регулятор напряжения щётки получает питание обмотка возбуждения.

Схема подключения после 1996 года (карбюраторный двигатель).

Схема зарядки ваз 2107 отличается от предыдущей только отсутствием реле контрольной лампы. Возбуждение при этом происходит так же как и в предыдущем случае. Наличие и уровень заряда при этом определяется по вольтметру на панели приборов.

Схема зарядки на инжекторных двигателях.

Эта схема такая же как и на других моделях ВАЗа. Отличие от предыдущих в способе возбуждения и контроля исправности генератора. Контроль осуществляется при помощи контрольной лампы и вольтметра на панели приборов. Через лампу зарядки, также осуществляется первоначальное возбуждение генератора в момент начала работы. В процессе работы генератор работает автономно, то есть возбуждение идёт непосредственно с вывода 30 генератора.

При включении зажигания питание через предохранитель №10 поступает на лампу зарядки в панели приборов. Затем через монтажный блок на вывод 61 генератора. Получает питание регулятор напряжения через три дополнительные диода, а через него обмотка возбуждения генератора. При этом контрольная лампа загорит. Когда генератор начнёт работать на обкладках выпрямительного моста появится напряжение выше напряжения аккумуляторной батареи. При этом контрольная лампа потухнет, так как напряжение со стороны лампы на дополнительных диодах будет ниже чем со стороны статорной обмотки и диоды закроются. Если при работе генератора контрольная лампа горит в пол накала, то пробит один или несколько дополнительных диодов.

Самая основная функция генератора – зарядка батареи аккумулятора и питание электрического оборудования двигателя.

Генератор – механизм, который превращает механическую энергию в электрическую. Генератор имеет вал, на который насажен шкив, через который и получает вращения от коленчатого вала двигателя.

Интерактивное изображение схемы генератора. Работает при наведении курсора мышки

Автомобильный генератор используют для питания электропотребителей, таких как: система зажигания, бортовой компьютер, автомобильная светотехника, система диагностики, а также есть возможность заряжать автомобильный аккумулятор. Мощность генератора легкового автомобиля составляет приблизительно 1 кВт. Автомобильные генераторы достаточно надежные в работе, потому что обеспечивают бесперебойную работу множеству приборов в автомобиле, а поэтому и требования к ним соответствующие.

Как произвести замену генератора на ВАЗ 2107

Замена генераторной установки требуется в тех случаях, когда устройство уже не вырабатывает необходимого количества тока для систем-потребителей. Самыми частыми причинами замены установки считаются следующие неисправности и поломки:

• сгоревшая обмотка;
• межвитковое короткое замыкание;
• деформация корпуса генератора;
• выработка ресурса.

Чаще всего генераторные установки выходят из строя по причине замыканий и сильного износа обмоток

Подготовка инструмента

Для демонтажа и последующего монтажа генератора на ВАЗ 2107 потребуется типовой набор инструментов, который обычно есть в гараже у каждого водителя:

• гаечный ключ на 10;
• гаечный ключ на 17;
• гаечный ключ на 19;
• монтировка или специальная лопатка для монтажных работ.

Иных приспособлений или приборов не потребуется.

Демонтажные работы

Удалять генератор с «семёрки» рекомендуется после того, как мотор остынет. Сразу после езды работать с автомобильными агрегатами не рекомендуется ввиду высоких температур и риска получения травм.

Непосредственно перед снятием генератора потребуется демонтировать правое переднее колесо, так как добраться до установки можно только из-под низа машины через правое крыло.

Домкрат нужно упереть в балку автомобиля

Ход работ сводится к последовательному выполнению следующих действий:

1. Найти в механическом устройстве автомобиля корпус генератора, нащупать планку его фиксации к мотору.
2. Гаечным ключом выкрутить гайку крепления до половины.
3. Открутить гайку на кронштейне, но не снимать её со шпильки.
4. Корпус генератора потянуть и сдвинуть в любую сторону — это станет возможным из-за ослабленного крепления.
5. Убрать ремень с посадочных шкивов, удалить его из зоны работы.
6. Отсоединить все поступающие провода к корпусу генератора.
7. До конца открутить гайки крепления.
8. Потянуть генератор на себя и вытащить его из-под кузова.

Фотогалерея: основные этапы работы

Соответственно, монтаж нового генератора нужно будет проводить в обратной последовательности, при этом особенное внимание уделяя натяжке нового ремня

Как проверить работу генератора мультиметром

Проверка
генератора мультиметром начинается с замеров напряжения на АКБ на холостых
оборотах и при включении салонного оборудования. Мультиметр переводится в режим
вольтметра, красный щуп прикладывается на «плюс» АКБ, черный на минусовую
клемму. После того, как мотор завели, напряжение на клеммах должно возрасти
до13,8-14,5 В.

Проверка генератора мультиметром

Допускается
увеличение напряжения на дисплее мультиметра до 14,8 В – такой показатель
считается нормальным для современных автомобилей с большим количеством
электронных узлов.

Чтобы
проверить, не перезаряжет ли генератор АКБ, включают дальний свет, печку и
переводят работу двигателя на средние обороты. При исправном генераторе
увеличение вольтажа на дисплее мультиметра не происходит.

Проверка регулятора напряжения

Если
при проверке входного напряжения на АКБ было определено, что уровень
недостаточный, проверяется регулятор напряжения.

Для проверки потребуется перевести тестер в режим вольтметра.
Накинуть щупы на вывод «массы» генератора и клемму 30 или «В+». Показания на
дисплее должны быт в диапазоне 13,5-14,6 В. Если показания ниже регулятор
напряжения требуется заменить.

Проверка диодного моста

Сложнее
всего диагностировать диодный мост, так называемую «подкову». Ее элементы
расположены на изогнутой пластине, силовые диоды в виде дисков менять очень трудно – при их установке не
используется пайка, только сварка, часто перегоревший элемент просто вырезают
из блока. Это уменьшает КПД, но узел остается в рабочем состоянии.

При
прогаре диодов моста рекомендуется не ремонтировать деталь, а менять на новую.
В 80% случаев диоды перегорают после прикуривания автомобиля.

Проверять мост
лучше на демонтированном агрегате после полной разборки. Пробой часто
происходит при переполюсовке клемм, когда водитель путает местами клеммы «плюс»
и «минус». Диоды при такой проблеме перегорают парами. Пробитый диод имеет
нулевое сопротивление, генератор начинает быстро перегреваться, и возрастает
нагрузка на аккумулятор автомобиля. Понять, что диод прогорел, можно по
характерному запаху гари, который чувствуется из-под капотного пространства.

Проверка диодного моста генератора

Мультимер
устанавливается в положение «диод», на прозвон цепи. Первый силовой диод на
подкове слева имеет положительную полярность. Сопротивление исправного диода
составляет в одном направлении, когда к диоду прикладывается красный щуп,
400-700 ом, (черный щуп прикладывается к подкове) при установке черного щупа к
диоду стремится к бесконечности.

Второй
диод на подкове имеет отрицательную полярность, поэтому при прикладывании
плюсового щупа мультиметра к выходу диода, минусового щупа к основе подковы,
сопротивление должно быть бесконечным, при установке черного щупа на диод, а
красного на подкову в пределах 400-700 Ом. Каждый диод прозванивается отдельно.

Проверка обмотки

Первый
признак сгоревшей обмотки – потемнение цвета изоляции проводников. Для элемента
используется медная обмотка и лаковые изоляции, которые «текут» после
значительного увеличения температуры. Во время короткого замыкания цвет провода
темнеет, при этом водители часто ощущают запах гари, который появляется в месте
установки и усиливается при работающем моторе. Определяют прогар обмотки
визуально, для этого узел необходимо снять и осмотреть внутренность ротора
через вентиляционные отверстия.

Проверка обмотки генератора

Перемотка
медного провода нецелесообразна – дешевле поменять деталь, выбрав аналогичную с
подходящими посадочными местами.

Проверить
статор можно мультиметром, переведя его в режим омметра. Диагностика проводится
на снятом агрегате, нормальным считается сопротивление обмотки между выводами в
пределах 0,2 Ом, сопротивление между нулевым кабелем и обмоткой должно быть в
пределах 0,3 Ом. Допустимая погрешность – 2%. Если при измерении сопротивление
стремится к нулю, стартер не пригоден к использованию.

Причины выхода из строя генератора

Без специализированного оборудования определить точную причину поломки узла не всегда удается. Но, чаще всего к неполадке приводят:

1. Заклинивание подшипников. Из-за высыхания смазки и постепенного износа подшипники заклинивают. Сначала обычно рвется ремень, что влечет необходимость переборки узла.
2. Прогорание обмотки. Чаще всего обмотка прогорает вследствие проникновения химических веществ и солей, использующихся для посыпки дороги зимой.
3. Износ щеток. Графитовые щетки постепенно стираются, поэтому их нужно периодически менять. Если их вовремя не заменить, узел может полностью выйти из строя.
4. Неисправность реле. Устройство предназначено для предотвращения перезарядки аккумулятора. При его неисправности не происходит запуск генератора.

Для профилактики поломки следует своевременно производить плановое обслуживание автомобиля.

Как проверить регулятор напряжения генератора мультиметром

Для того чтобы обеспечить нормальную работу лампочек, стеклоподъемников, стеклоочистителей и другого электрооборудования, а также зарядку аккумулятора, нужно поддерживать значение постоянного тока на уровне 13,5-14,5 вольт. Если этот показатель будет меньше, то не зарядится батарея, а если он превысит этот уровень – бортовые электроприборы выйдут из строя. Высокое напряжение наносит определенный вред и аккумулятору, сокращая срок эксплуатации из-за перезарядки.

Поэтому для преобразования тока, вырабатываемого генератором, существует специальное устройство – реле-регулятор напряжения. С его помощью бортовая сеть обеспечивается током, у которого поддерживаются требуемые параметры, независимо от оборотов коленчатого вала. Нередко возникают ситуации, когда возникает необходимость проверить напряжение генератора мультиметром.

Современные реле являются электронными, а их конструкция – неразборная. В случае выхода их из строя, они не подлежать регулировкам или ремонту, а требуют полной замены. Это считается единственным недостатком этих устройств, поскольку в остальном реле имеют массу достоинств: компактность, долговечность, высокая точность параметров тока.

Когда же регулятор напряжения можно считать неисправным?

1. Фары меняют яркость свечения, в зависимости от оборотов двигателя.
2. Наблюдается недостаточный заряд аккумулятора или, наоборот, его перезарядка, сопровождающаяся выкипанием электролита.
3. В салоне автомобиля может ощущаться горелый запах. Поломка регулятора может произойти из-за попадания влаги, различных механических повреждений, короткого замыкания и других нестандартных кратковременных электрических воздействий.
4. Иногда регулятор бывает изначально некачественным, если это сомнительная продукция от неизвестных производителей.
