[инструкция] как пользоваться мультиметром: основные режимы

Основные причины неисправности диода

Причин поломки может быть несколько. Тестирование делают по специальной методике. Основные причины сбоев:

1. Тепловой пробой в результате перегрева и деструкция (разрушение) кристалла. Сопровождается горением лакового покрытия и пластмассового корпуса. На фото сгоревший светодиод на печатной плате лампы-ретрофита, аналога галогенной лампы типа MR16. В одном из корпусов SMD2835 из-за перегрева кристалла сгорел нанесенный на него желтый люминофор. Видна коричневая точка на элементе с позиционным обозначением D11.
2. Электрический пробой p-n перехода. Прямое рабочее напряжение диода в зависимости от цвета свечения и материалов p-n перехода лежит в диапазоне от 1,5 до 4-4,5 В. Обратное напряжение на несколько вольт больше прямого. Поэтому скачки напряжения могут вызвать его нестабильность на выходе. Если они превышают обратное напряжение диода, возможен пробой.
3. Механический обрыв. К полупроводниковому кристаллу от контактов корпуса ток подводят серебряные или золотые проволочки. От вибрации или ударов может произойти их обрыв.
4. Деградация. Постепенное снижение характеристик светодиода, прежде всего яркости и оттенка свечения. Падение яркости нормируется 30, 50 и 70% от первоначальной. На 5-10% яркость падает в течение первой 1000 часов работы у большинства устройств. Падение яркости на 50 – 70% требует замены лампы, модуля, линейки или ленты. Иногда оно происходит за 15 – 20 тысяч часов.

На фото сгоревший светодиод на печатной плате лампы-ретрофита, аналога галогенной лампы типа MR16. В одном из корпусов SMD2835 из-за перегрева кристалла сгорел нанесенный на него желтый люминофор. Видна коричневая точка на элементе с позиционным обозначением D11.

Деградация идет в люминофорах белых светодиодов и в элементах вторичной оптики – линзах, встроенных в корпус или монтируемых на его поверхности. Под действием света линзы мутнеют, снижаются светопропускание и световой поток.

Так же проверяли замыкания проводов в кабеле между собой. Способ использовали и после проверки звонка амперметром. Название операции закрепилось у электриков, а потом перешло в электронику. Только использовали не звонок, а тестер, который называли по-разному – АВОметр, омметр, мультиметр.

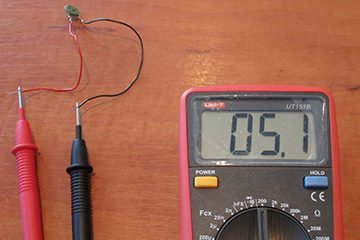

Проверка светодиода или прозвонка мультиметром. Информация на дисплее – О – диод исправен, ток идет; OL – диод исправен, ток не идет.

Проверить исправность светодиода мультиметром можно прямо на плате или выпаяв его. Прибор используют для проверки цепей постоянного и переменного тока. Им измеряют напряжение, сопротивление резисторов в режиме омметр, исправность и работоспособность конденсаторов, выпрямительных диодов, p-n-p и n-p-n транзисторов и другое.

Проверка диода мультиметром.

Красный щуп и провод мультиметра – это цепь положительного полюса или «+» источника питания и анода диода. Черные провод и щуп – цепь, связанная с катодом и отрицательным полюсом источника. Мультиметр включен на режим измерения постоянного тока в диапазоне от 0 до 20 мА или 0,02 А. На табло мультиметра высветилось 15,7 мА, что означает что диод открыт и его рабочий ток составляет указанную величину. Светодиод обычной яркости при такой силе тока должен светиться и немного греться.

При подаче напряжения напрямую без ограничения тока возможно превышение рабочего значения и тепловой пробой диода.

Проверка работы

Значек прозвонки

Убедитесь, что вы правильно подключили щупы.

Проверяем надежность подключения. Для этого переводим мультиметр в режим диодной прозвонки. В этом режиме измеряется падение напряжения на щупах.

Если замкнуть щупы, то  прибор покажет ноль.

Замыкание щупов (ноль)

Единица обозначает бесконечность, то есть разрыв цепи или предел измерения.

Предел измерения (или обрыв)

Правила использования мультиметра

Сначала нужно ознакомиться с техническим паспортом устройства, изучить его возможности и пределы измерения.

При измерениях нельзя дотрагиваться до металлического основания щупов. Если вы проверяете детали — это может сказаться на показаниях, они будут ложными. А при проверке высоких напряжений, если дотронуться до металлического основания щупов — можно получить удар током.

Как пользоваться цифровым мультиметром?

Цифровой мультиметр можно использовать для многих стандартных операций: проверки сопротивления, определения силы тока, определения напряжения постоянного или переменного тока, исправности транзистора. Инструкция по применению для новичков выглядит следующим образом:

Принцип пользования

Общее правило такое: начинайте измерение с большей величины на указателе, чтобы не испортить чувствительный прибор. Например, если вы хотите измерить сопротивление элемента, приблизительно зная, что оно около 1 кОм, то выставляйте ручку настройки на 2 кОм.

Измерение сопротивления

Сопротивление определяется так:

1. Черный провод вставляется в разъем “СОМ”, красный – в разъем “VΩmA”.
2. Далее к одной ножке элемента прикладывается черный щуп, к другой – красный.
3. Если проверяемый элемент впаян в плату, одну ножку нужно выпаять и поднять так, чтобы не было контакта с платой.
4. Какой щуп к какой ножке прикладывать, не имеет значения.
5. Дисковый указатель должен быть выставлен на сектор измерения напряжения (со значком Ω) и тот порядок величины сопротивления, на который вы рассчитываете.

Измерение напряжения

При проведении измерений необходимо различать, какой род тока измеряется – постоянный или переменный, и соответственно подключать щупы. Постоянный ток имеет сокращенное название “DC” (direct current), графически часто изображается просто короткой горизонтальной линией (-). Переменный ток имеет сокращенное название “AC” (alternating current) и обычно изображается волнистой линией (~) соответственно.

Будьте осторожны при проведении измерений, высокое напряжение опасно для жизни!

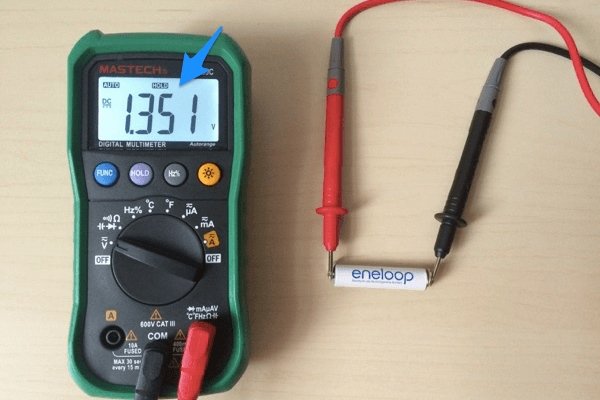

Напряжение измеряется так:

1. Черный провод должен быть в разъеме «СОМ», красный – в разъеме “VΩmA”.
2. Диск нужно установить в сектор для измерения напряжения – для переменного в «ACV» (~), для постоянного в «DCV» (–), а точное положение диска определяется в соответствии с величиной измеряемого напряжения с заведомым превышением измеряемой величины. Например, для проверки напряжения в розетке 220 Вольт диск должен стоять на 750 Вольт.
3. Какой щуп куда прикладывать – без разницы. Только постарайтесь, чтобы ваши пальцы и кисти не прикасались к токоведущим частям и кончиками щупов.
4. После соприкосновения щупов с проводниками на табло будет указано замеряемое напряжение.

Помните, что чем вероятнее попадание удара молнии или короткое замыкание в цепях с большими токами, тем больше осторожности следует проявлять при измерениях

Как прозвонить мультиметром?

Такая опция применяется для «прозвонки», например, проводов и электропроводов. Реализуется она следующим образом:

1. Обесточивается линия, для чего выкручиваются пробки, или отключается центральный аппарат.
2. Освобождаются провода, например, в распределительной коробке раскручивается скрутка, откручиваются клеммы в розетке.
3. Два конца замыкаются, причем с любой стороны.
4. Включается тестер и проверяется на работоспособность, для чего соединяются щипцы, после чего должен прозвучать сигнал и высветится значение “0” или близкое к данному параметру.
5. Щипы мультиметра прикладываются к концам проводки. Если издается звук и высвечивается значение, близкое к нулю, значит, провод не поврежден.

При помощи мультиметра можно обнаружить линию с коротким замыканием, для чего провода разъединяются и попарно звонятся тестером.

Как применяется данная функция тестера, можно наглядно увидеть в следующем ролике:

Пользование другими функциями

Большинство видов мультиметров имеют режим звуковой индикации для короткого замыкания цепи. Если между щупами есть прямой контакт – мультиметр издает пронзительный писк. Этим режимом удобно пользоваться при проверке целостности проводов, наличия контактов между клеммами, “прозвонке” диодов и других элементов. Мультиметр при этом не требуется держать в руках, его можно вообще положить в нагрудный карман, например. При желании можно подобрать мультиметр со световой индикацией.

Но будьте осторожны! Динамик или светодиод могут быть неисправны, и вы будете считать, что провода разомкнуты, а на самом деле по ним может пойти ток с непредсказуемыми последствиями!

Кроме того, некоторые мультиметры обладают способностью определять емкость конденсаторов, индуктивность катушек, коэффициент усиления маломощных транзисторов, частоту колебаний (обычно до 20 килогерц), температуру в помещении с помощью встроенного терморезистора, температуру предметов и сред с помощью входящей в комплект термопары.

Проверка мультиметром

При помощи мультиметра проверяют два параметра конденсатора: внутреннее сопротивление и емкость.

Внутреннее сопротивление (проверка на пробой и обрыв цепи)

Мультиметр переводят в режим измерения сопротивления путем установки переключателя в сектор «Ω» на верхнюю позицию — у разных моделей это 2 или 20 МОм.

Далее касаются щупами выводов конденсатора. Если тот исправен, происходит следующее:

• вначале мультиметр показывает низкое сопротивление — конденсатор заряжается подаваемым на щупы напряжением;
• по мере увеличения заряда в конденсаторе, сопротивление постепенно возрастает и в конце концов достигает очень высокой величины: на дисплее — значение свыше 2 МОм или «1» (символ бесконечности).

Иное поведение прибора свидетельствует о неисправности элемента, когда сопротивление:

1. оказалось ниже 2 МОм: конденсатор пробит (появилась проводимость в диэлектрике между обкладками);
2. сразу стало бесконечно большим: обрыв вывода.

Конденсаторы делятся на два типа: полярные и неполярные. Первые чувствительны к полярности измерений и если ее перепутать, подав на «минусовый» вывод положительный потенциал, а на «плюсовой» — отрицательный, выходят из строя. «Минусовый» вывод распознают по отметке в виде «птички» на корпусе конденсатора.

В мультиметре потенциалы распределяются так:

• порт «COM» — отрицательный: по негласному правилу сюда включают черный щуп;
• порт «V/ Ω» — положительный: принято включать красный щуп.

При измерении сопротивления неполярного конденсатора полярность можно поменять. Элемент перезаряжается и показания на мультиметре снова возрастают от малых величин до 2 МОм и более.

При наличии заведомо исправного конденсатора той же марки, состояние исследуемого проверяют методом сравнения:

• замеряют сопротивление исправного конденсатора;
• то же самое выполняют для исследуемого элемента;
• сравнивают скорость изменения показаний на мультиметре.

Для этого метода более подходит аналоговый (стрелочный) тестер: плавно отклоняющаяся стрелка четко отражает изменение сопротивления в режиме реального времени.

Конденсатор проверяется в разряженном состоянии, иначе возможна электротравма или повреждение мультиметра.

Способ разряда зависит от емкости:

• малая (низкое напряжение): закорачивают выводы отверткой;
• большая (высокое напряжение): замыкают выводы резистором сопротивлением 10 кОм.

Резистор удерживают инструментом с изолированными ручками.

Емкость

Измерение емкости возможно при наличии в мультиметре специальной функции. У таких приборов на лицевой панели имеется сектор «CX».

Конденсатор подключается двумя способами:

1. у некоторых моделей имеются разъемы для щупов с пометкой «CX»;
2. у других в сектор «CX» выведены две контактные площадки с пометками «+» и «-».

При контакте щупов или площадок с выводами конденсатора на дисплее отображается значение емкости. Полученные данные сравнивают с числовым показателем, указанным на корпусе конденсатора, после чего делают вывод о его пригодности.

Мультиметр

Переключатель должен быть установлен в секторе «CX» на позиции с ближайшим большим значением по отношению к ожидаемой емкости. Обычно в секторе имеется 5 позиций со данными от 20 нФ до 200 мкФ.

Данный способ контроля не подходит для конденсаторов емкостью менее 0,25 мкФ. Их проверяют специальным устройством — LC-метром.

При отсутствии функции определения емкости, конденсатор проверяют так:

1. Заряжают его от источника постоянного тока. Напряжение источника — примерно вдвое меньше напряжения конденсатора. Для элемента на 25 В достаточно источника на 9 – 12 В.
2. Выждав несколько секунд, чего обычно достаточно для полной зарядки, радиодеталь отключают от питания и мультиметром замеряют напряжение на ее выводах.

Измеритель настраивается следующим образом:

• черный щуп включен в порт «COM»;
• красный — в порт «V/Ω»;
• переключатель: в сектор измерения постоянного напряжения («DCV» или «V-») на позицию с ближайшим большим значением относительно ожидаемого напряжения конденсатора.

Важно успеть прочитать первые показания, поскольку напряжение постепенно будет снижаться — конденсатор разряжается через мультиметр.

Схема измерения сопротивлений

Какого бы типа ни был мультиметр, применение омметра есть практически в каждом. Чаще всего с его помощью проверяются сопротивления резисторов, трансформаторов, катушек индуктивности и исправность плавких предохранителей. Ниже приведена упрощенная схема измерения сопротивлений.

Здесь применяются опорные резисторы R1…R6 и токозадающие R101 и R103. В режиме измерения сравниваются опорное и входное напряжение, равные отношению измеряемого и опорного сопротивлений.

Прибор применяют для обнаружения обрывов в цепи, пробоя обкладок конденсаторов, проверки целостности печатных проводников на электронных платах.

Как применять аналоговый мультитестер

Аналоговый тестер использует общий индикатор отображение снятых показателей. На шкале за стрелкой есть несколько делений: для вольт, ампер и Ом.

Работает тестер по принципу преобразования измеряемых данных в электричество, которое создает магнитное поле, которое в свою очередь передвигает стрелку. При этом коммутация входных разъемов и управление режимами функционирования схемой реализуется при помощи многофункционального переключателя с кнопочками. Подобная «ручка» предусмотрена и на цифровых модификациях.

Инструкция по применению аналогового тестера

Разберем, как пользоваться стрелочным мультиметром и настроить его на работу:

1. Проверить элементы питания, воспользовавшись специальным режимом.
2. Сделать калибровку «нуля». Для этих целей есть подстроечный резистор, ручка которого выведена на переднюю панель. Он же применяется при переходе с одного на другой диапазон. Например, меняя положение от 10 Ом к 10 Мом, разброс составляет до 25% длины шкалы.
3. Выставить переменное или постоянное напряжение. (В составе прибора имеется диодный выпрямитель, так как магнитная головка стрелочного индикатора функционирует лишь при постоянном токе).
4. Активировать шунт, который помогает измерять сопротивление в широких диапазонах на чувствительном механизме стрелки.
5. Чтобы выбрать величину измерения надо подключать прибор к правильным разъемам, при этом надо соблюдать коммутацию. Если не выполнять все правила подключения к каждому участку цепи, где разная сила тока, то мультиметр выйдет из строя.
6. Соединение прибора и цепи осуществляется при помощи щупов или зажимов, похожих на крокодилов, которые и получили соответствующее название.

Как прозвонить светодиодную лампу?

Любой электрик много раз «звонил» лампу накаливания, но как проверить ЛЕД-лампу тестером?

Для этого нужно снять рассеиватель, обычно он приклеен. Чтобы отделить его от корпуса вам нужен медиатор, или пластиковая карта, её нужно засунуть между корпусом и рассеивателем.

Если не удаётся этого сделать попробуйте немного погреть феном место склейки.

Как теперь проверить светодиодную лампочку мультиметром? Перед вами окажется плата со светодиодами, нужно прикоснуться щупами тестера к их выводам. Такие SMD в режиме проверки диодов загораются тусклым светом (но не всегда). Еще один способ проверки исправности — прозвонка от батареи типа «крона».

Крона выдает напряжение 9-12В, потому проверяйте диоды кратковременными скользящими прикосновениями к их полюсам. Если LED не загорается при правильно подобранной полярности — требуется его замена.

Настройка измерителя температуры

Если мультиметр имеет внутренний датчик температуры, чаще всего для этого применяют диодD13: падение напряжения будет зависеть от температуры.

Например, если ТКН р-n перехода имеет отрицательное значение, типовым параметром будет являться 2 мВ/°С. Если требуется измерить значение температуры внешней среды, применяется термопара К-типа, чаще всего она является стандартной, прилагаемой к прибору. Изготавливается она из биметаллического сплава, подключать ее требуется параллельно внутреннему датчику.

Для калибровки показателя температуры надо отталкиваться от двух точек: 0°С (для этого требуется резистор VR5) и любая температура, которая известна вам точно, используется резистор VR4.

Например, проводя калибровку дома, можно использовать емкость со льдом, температуру собственного тела или кипящую воду

Однако с последней стоит проявлять осторожность, так как в зависимости от атмосферного давления температура кипения воды может меняться в значении, достаточном, чтобы прибор показывал неточные данные

Используя температуру собственного тела, контроль вы сможете осуществить при помощи ртутного термометра.

Вывод можно сделать следующий. Методика проверки мультиметров таким способом не является универсальной, однако она наиболее удобна для настройки оборудования в домашних условиях.

Зная, как проверить мультиметр на работоспособность, можно получить корректные показания выполняемых замеров.

Особенности применения

Цифровой измеритель электрических параметров (или мультиметр) представляет собой электронное устройство, обеспечивающее цифровую индикацию регистрируемых величин с выводом показаний на ЖК-дисплей. Такие устройства по стоимости несколько дороже стрелочных моделей. Однако они обеспечивают более точное измерение электрических параметров и намного удобнее в повседневной эксплуатации. К тому же цифровые мультиметра располагают большим набором дополнительных функций, часть которых отсутствует у аналоговых моделей. С их помощью легко проверить розетку в квартире, убедиться в подаче требуемого напряжения.

К числу дополнительного функционала относятся такие возможности цифровых мультиметров как проверка на годность полупроводниковых элементов, «прозвонка» электрических цепей с одновременным дублированием звуковым сигналом. Еще они могут определять номинальные значения конденсаторов (последняя функция встречается лишь у некоторых моделей).

Обратите внимание, именно по причине указанной многофункциональности этот прибор получил свое пользовательское название. «Мульти» переводится как «много», а «метр» означает «мерить»

В комплект покупного цифрового изделия входит сам измерительный прибор и два провода со специальными щупами или «концами», нижняя часть которых защищена неэлектропроводными пластмассовыми оголовками (держателями). Перед тем как проверить напряжение в розетке с помощью мультиметра, прежде всего, необходимо правильно собрать измерительную цепь. Для этого следует воспользоваться имеющимися на корпусе и помеченными соответствующими буквенными обозначениями входными гнездами.

В отверстие с маркировкой «COM», означающей на русском языке «Общий», полагается вставлять конец провода черной расцветки. Коннекторный наконечник шнура красного цвета подсоединяется ко второму (сигнальному) гнезду.

Дополнительная информация. При наличии на корпусе прибора еще одного входного разъема, помеченного надписью «10 Ампер», вы сможете замерить токи с амплитудой в пределах указанного значения. В некоторых моделях этот предел увеличен до 20 Ампер. При измерении токов в границах обозначенных величин соединительный разъем шнура с красной цветовой маркировкой вставляется именно в это гнездо.

Как проверить материнскую плату на работоспособность — видео

Итак, мы разобрали все необходимые шаги по самостоятельной диагностике вашей материнской платы и о том как проверить материнскую плату на работоспособность. Если выявить наличие проблем так и не удалось, вам остается только один шаг – обратиться в сервис центр. Однако, я надеюсь, что моя статья все же окажется полезной и доступной, а изложенные рекомендации помогут вам обойтись без обращения к специалистам. Желаю вам удачи!

Когда дело доходит до вопросов, касающихся компьютерной техники, в частности материнских плат, то самое неприятное – это ее дефекты. Материнская плата является одним из самых дорогих компонентов компьютера, поэтому покупка новой материнской платы может существенно ударить по вашему карману. Иногда владельцы компьютеров и даже техники преждевременно выносят вердикт о поломке даже не проводя диагностические тесты. Эта статья поможет вам провести необходимые тесты для того, чтобы убедиться, что материнская плата действительно «мертва».

Примечание: перед выполнением каких-либо действий с вашей материнской платой, обязательно снимите с себя статическое электричество. Схемы в плате компьютера чувствительны к любой форме электрического заряда, в том числе и к статическому электричеству вашего тела.

Простейший способ

Самый простой способ диагностики подходит как для лампочек накаливания, так и для люминесцентных и светодиодных ламп. Он предполагает вкрутить подозрительную лампочку в другой светильник и включить его. К сожалению, это не всегда возможно. Иногда резьбовая часть цоколя изготовлена с отклонением от стандартного размера и при вкручивании в патрон не замыкает оба электрических контакта. Или в доме больше нет светильников с точно таким же патроном.

Покупая лампочку в магазине электротоваров, многие обращали внимание на то, как продавец проверяет её с помощью тестера. В корпусе тестера есть несколько разъёмов, предназначенных для диагностики лампочек разного типа: накаливания, люминесцентных и галогенных

Его задача – проверить целостность проводников внутри лампы, о чём свидетельствует звуковой сигнал. Эту же самую операцию можно проделать в домашних условиях, воспользовавшись мультиметром или многофункциональной индикаторной отвёрткой.

Замена коллектора электродвигателя своими руками

Прибор ПУНС-5 с контролируемым якорем

Прибор предназначен для:

• обнаружения обрывов и определения сопротивления обмоток якоря;
• обнаружения межвиткового замыкания в обмотках якоря;
• определения целостности обмоток статора;
• обнаружения межвиткового замыкания в обмотках статора;
• определения сопротивления изоляции обмоток якоря (статора) при напряжении 500 В (функция мегаомметра);
• определения шага и угла укладки обмоток якоря.

Технические характеристики прибора ПУНС-5

Типоразмеры проверяемых якорей:

• максимальный диаметр — 60 мм;
• длина (вместе с валом) — 100. 250 мм;
• мощность — 100. 2500 Вт.

Из-за истирания графита образуется мелкая крошка, которая вместе с пылью и влагой загрязняет зазор между графитовым контактором и держателем. В данном пространстве образуются наслоения, которые высыхают и затвердевают от нагрева щеток, тем самым фиксируя их.

Устройство коллекторный щеток

Данное заклинивание щеток из-за затвердевшей грязи в держателе часто является причиной невозможности запуска ранее исправно работавшего коллекторного электродвигателя. Пока работающий двигатель издает вибрацию, прижимная пружина может преодолевать сопротивления наслоений, и контакт с ламелями коллектора сохраняется. Но после выключения скопившаяся грязь застывает, щетка фиксируется и уменьшается из-за охлаждения, образуя зазор, разрывающий контакт с ламелями.

Ламели коллектора якоря электродвигателя

Проверить прижимную силу щетки можно поддев графит ножом или мелкой отверткой – контактор должен свободно двигаться в держателе, упруго отскакивая, ударяясь в ламели. В противном случае щетку и держатель можно почистить, промыть в растворителе, или немного спилить грани графитового контактора для большего зазора. Если выработка щетки почти дошла до порога ресурса, то ее лучше заменить на новую.

Важно

Для якорей мощных электродвигателей, у которых сопротивление обмоток составляет десятые доли Ом, эта погрешность может быть существенной. Для устранения погрешности переходного сопротивления используется 4-проводная схема измерения, показанная на рис. 46. При такой схеме измерения величина переходного сопротивления Rn практически не влияет на выходное напряжение U, которое в этом случае пропорционально измеряемому сопротивлению Rэ: U = lo*R3 (при условии R1=R2Rэ)

Сравнивая показания цифрового вольтметра различных секций обмоток якоря, можно судить о переходном сопротивлении между выводами секции и пластинами коллектора, то есть о качестве обжима или термоусадки (сварки) проводов в ламелях коллектора.

Обнаружение межвиткового замыкания в обмотках якоря

Для обнаружения межвиткового замыкания в обмотках якоря последний помещают в переменное электромагнитное поле, создаваемое с помощью внешней статорной катушки.

Настаторную катушку поступает переменное напряжение с генератора (рис. 5). С противоположной стороны от статорной катушки вблизи пазов якоря размещают датчик электромагнитного поля BS. При отсутствии межвиткового замыкания в обмотках наводится напряжение, но из-за симметричного расположения обмоток ток в обмотках отсутствует.

Вследствие этого суммарное электромагнитное поле, воздействующее на датчик BS, очень незначительно.

Нарезать определённое количество гильз и вставить в пазы очищенного якоря.

• Перемотка катушек. Конец нового проводника приприпаивается к окончанию ламели и наматывается последовательными круговыми движениями, против часовой стрелки. Такая укладка называется «укладкой вправо». Намотка Повторить для всех катушек. Возле коллектора стянуть провода толстой нитью из х/б ткани (капрон применять запрещено, так как он плавится при нагреве).
• Проверка качества намотки. По окончании укладки всех обмоток, проверить мультиметром отсутствие межвитковых замыканий и возможных обрывов.
• Финишная обработка. Готовую катушку обработать лаком или эпоксидной смолой для скрепления обмотки. В заводских условиях пропитку сушат в специальных печах. Дома это можно сделать в духовке. Как вариант — применять для пропитки быстросохнущие лаки, нанося покрытие в несколько слоёв.

тестер оптопар

На многих форумах можно прочитать, что раз деталь такая дешевая, то и проверять её не стоит, а просто меняем и все. У меня против этого мнения следующие доводы: все равно нужно узнать сгорела оптопара или нет, потому что это поможет понять, что ещё могло сгореть, да и новый оптрон может оказаться бракованным. Проверить оптопару можно прозвонив тестером светодиод и проверить на короткое замыкание транзистор, потом пропустить через светодиод ток и посмотреть, что транзистор открылся.

Но проще всего соорудить простейший тестер оптопар, для него понадобятся только:

• Два светодиода,
• Две кнопки,
• Два резистора.

Светодиоды подойдут на ток 5-20 мА и напряжение около 2-х вольт, R1, R2 — 300 Ом.

Питается тестер от USB порта получая от него 5 В, но можно питать тестер и от 3-х или 4-х батареек AA. Можно питать и от батарейки 9 В или 12 В или источника питания, вот только тогда нужно будет пересчитать сопротивления резисторов R1, R2.

42 thoughts on “ Оптрон PC817 схема включения, характеристики ”

Как проверить светодиодную ленту на работоспособность

На нашем сайте есть целая статья о том, как проверить светодиодную ленту, тут рассмотрим экспресс-методы проверки.

Сразу скажу, что засветить ее целиком мультиметром не удастся, в некоторых ситуациях возможно лишь лёгкое свечение в режиме Hfe. Во-первых можно проверять каждый диод по отдельности, в режиме проверки диодов.

Во-вторых иногда происходит перегорание не диодов, а токоведущих частей. Для проверки этого нужно перевести тестер в режим прозвонки и прикоснуться к каждому выводу питания на разных концах проверяемого участка. Так вы определите целую часть ленты и поврежденную.

Красной и синей линией выделены полосы, которые должны звонится от самого начала до конца светодиодной ленты.

Как проверить светодиодную ленту батарейкой? Питание ленты – 12 Вольт. Можно использовать автомобильный аккумулятор, однако он большой и не всегда есть под рукой. Поэтому на помощь придет батарейка на 12В. Используется в дверных радиозвонках и пультах управления. Ее можно использовать как источник питания при прозвонке проблемных участков LED ленты.

Как проверить оптрон — устройство для проверки оптрона

Для более удобной проверки оптрона можно использовать более интересную схему. Включает она в себя с минимум компонентов, а сборка ее занимает не более получаса.

Питание оптрона производиться через светодиод, который загорится, если исправный фотоизлучатель. Второй светодиод загорится, если исправный фотоприемник, через который течет ток к светодиоду.

Для наглядности второй вариант схемы был собран из элементов, которые были под руками. Роль подопытного играет оптопара PC817.

Роль гнезда для подключения оптрона выполняют остатки COM кабеля. Но лучше для таких целей использовать гнезда под микросхемы, тогда подключения оптрона станет более удобным.

Питание схемы осуществляется с помощью старого USB шнура. В общем, схема работает исправно сразу, и не требует дополнительной наладки. Если горят оба светодиода, тогда оптрон можно считать рабочим.

У многих возникнет вопрос, а если пробит выход оптрона, тогда же тоже будут светиться оба светодиода! В таком случае яркость второго светодиода будет значительно выше, это визуально очень хорошо будет видно.

Средний блок: центральный переключатель и таблица его положений

Выбор положения переключателя определяет перевод прибора в режим измерения одной из величин: тока, напряжения, электрического сопротивления или частоты с различными особенностями.

Расшифровка этих режимов сведена в таблицу.

Положение переключателя	Функции замера
OFF	Выключение прибора.
AC	Обработка сигналов переменного тока.
DC	Обработка сигналов постоянного тока.
AC+DC	Обработка сигналов переменного и постоянного тока.
VLoZ	Переменное напряжение при низком импедансе.
V.F.C.	Параметры фильтра низких частот (ФНЧ).
V—	Постоянное напряжение.
mV—	Постоянное напряжение в милливольтах.
Ω	Сопротивление.
nS	Проводимость.
	Проверка диодов. Здесь же используется режим прозвонки участка цепи.
	Емкость конденсатора.
˚C˚F	Температура в градусах Цельсия или Фаренгейта.
V~	Переменное напряжение.
mV~	Переменное напряжение в милливольтах.
A	Сила тока постоянный/переменный), амперы.
mA	Сила тока (постоянный/переменный) в миллиамперах.
µA	Сила тока (постоянный/переменный) в микроамперах.
Hz	Частота сигнала.
%	Коэффициент заполнения.
%(4-20mA)	Токовая петля.
NCV	Бесконтактный детектор переменного напряжения.

Надпись на корпусе True RMS /True Root Mean Square/ дословно обозначает среднеквадратическое выражение, выделенное из мгновенных значений переменного сигнала за один период либо время измерения.

Другим словами: цифровой прибор при измерениях преобразует входной сигнал, обрабатывая его по заданной программе.

Диагностика светодиода в фонарике

Светодиодный фонарик аккумуляторного или других типов довольно надежное устройство, но и он от поломок не застрахован. Если даже после установки новых батареек свечение остается слабым или вовсе отсутствует, необходимо проверить работоспособность светодиодов и их драйверов.

Проверка фонарика выполняется в следующей последовательности:

1. Отвинчиваем крышку или коническую часть в передней части корпуса.
2. Извлекаем светодиодный модуль.
3. На плате светодиода – две контактные площадки, к которым подводятся красный и черный провод. Красный провод соответствует положительной полярности (маркировка «+» на плате), а черный – отрицательной (маркировка «-»). В соответствии с полярностью на контакты следует кратковременно подать напряжение в 3 – 4 В (не более 4,2 В!). Если яркость свечения светодиода не изменилась, значит его необходимо заменить. В противном случае (светодиод горит надлежащим образом) замене подлежит драйвер.
4. Замена светодиода возможна только в том случае, если его плата прикреплена к капсуле светодиодного модуля посредством винтов. Если плата посажена на термоклей, замена будет нецелесообразной, в этом случае меняют весь модуль.

Отвинтив плату, следует отпаять светодиод, а затем установить новый.

Наглядно проверка обособленного светодиода и простота устройства тестера демонстрируется в следующем видео от крупнейшего поставщика электрооборудования в России.

Часто при поломке того или иного электронного устройства мы без раздумий несем потерпевшего в ремонт, где нам предъявляют солидный счет. Между тем, причина аварии может заключаться всего лишь в отказе светодиода, который легко можно заменить своими силами.

Таким образом, умение проверить работоспособность этих элементов, которые применяются сегодня довольно широко, позволит сэкономить средства и сократить время ремонта до минимума.

Сегодня без электроники никуда. Она является составной частью любого современного прибора или гаджета. При этом все приборы, как это ни печально, не могут работать вечно и периодически ломаются. Одной из довольно распространенных причин поломки целого ряди электроприборов, является выход из строя такого элемента электросети, как диод.

Провести проверку исправности этого компонента можно своими руками в домашних условиях. Эта статья расскажет вам, как проверить диод мультиметром, а также о том, что собой представляют данные элементы и каков сам измерительный прибор.
