Как самостоятельно проверить состояние и заменить предохранители в автомобиле

Как проверить утечку тока на б/у автомобиле мультиметром

Проверка включает в себя:

• Заглушите мотор, выньте ключ. Закройте двери, но откройте стекла — аккумулятор будет работать непостоянно, машина может закрыться на центральный замок.
• Убедитесь, что дополнительная подсветка, магнитола отключены.
• Снимите «минусовую» клемму с АКБ.
• Положите один щуп между «минусовой» клеммой и отрицательным выводом аккумулятора — прибор покажет значение тока утечки.

Нормальный показатель — 15-70 мА. Если цифры больше и вы с продавцом располагаете временем, попробуйте найти причину. Для этого также подключите мультиметр , после чего начните один за другим вынимать реле и предохранители.

Показания пришли в норму — вы нашли причину утечки тока. Возможно, дальше потребуется ремонт или замена детали, а то и всей проводки. Можете уверенно просить у продавца авто скидку или совсем отказаться от покупки.

Причин утечки может быть несколько. К ней могут быть причастны:

• аккумулятор;
• датчики;
• высоковольтные провода;
• генератор.

Каждый элемент можно проверить с помощью мультиметра.

Зачем он нужен

Мультиметром называют универсальный электроизмерительный инструмент для контроля величин напряжений, токов и сопротивлений в электрической цепи. Так как современный автомобиль, скорее, является электронным устройством, чем средством передвижения, присутствие в его ремкомплекте мультиметра необходимо, даже если автовладелец не является специалистом в электрике.

Научиться пользоваться мультиметром можно за несколько минут. Стоимость такого прибора небольшая, он может оказать несоизмеримо большую помощь в случае неисправности электрооборудования автомобиля.

В настоящее время специально для использования автоэлектриками и автолюбителями выпускаются автомобильные мультиметры. Они адаптированы к измерениям электрических и иных параметров, связанных с работой систем двигателя, заряда аккумуляторной батареи, электрооборудования автомобиля.

Проверка целостности и ремонт предохранителей

Чтобы сориентироваться, что делать с вышедшим из строя предохранителем, нужно сначала проверить его целостность.

Проверка целостности предохранителя

Теперь, собственно, переходим к вопросу: «Как проверить тепловой предохранитель?». Это можно сделать несколькими способами. Выбор способа зависит от типа предохранителя, но, конечно, самый надежный — мультиметром.

Ремонт предохранителей

Вот мы и определились, что наш предохранитель перегорел. Теперь нам необходимо его заменить. Но иногда ситуация складывается так, что заменить сгоревший предохранитель нечем, а прибор нужен прямо сейчас. В этом случае, можно попытаться его отремонтировать.

Конечно, в прямом смысле этого слова ремонт не совсем приемлем в данном случае. Ведь перегоревший проводник не соединишь

Значит, нам необходимо проложить новый проводник своими руками.
Но тут важно определиться с его параметрами. Ведь как бы то ни было, это предохранитель, и он должен защищать нашу цепь

А вдруг предыдущий предохранитель сгорел не просто так, а из-за короткого замыкания?

Кстати, предохранители просто так не горят. Причиной тому могут быть несколько событий.

1. Первый вариант — это уже озвученное короткое замыкание.
2. Второй вариант, это частое протекание через него токов, очень близких к номинальным. В этом случае проводник часто сильно нагревается, из-за чего могут измениться его свойства. Хотя в нормальных предохранителях такого не должно происходить.
3. И вариант номер три — это падение напряжения. В этом случае ток возрастает, и, если падение достаточно продолжительное, это может привести к перегоранию предохранителя.

Но вернемся к нашему ремонту. Для того чтобы отремонтировать предохранитель, мы должны заменить перегоревший проводник новым нужного сечения. Сделать это достаточно просто, если у вас под рукой есть таблица как на фото ниже.

Таблица выбора диаметра провода для «жучка» предохранителя

В этой таблице вы сможете найти требуемый вам проводник, исходя из номинального тока вашего предохранителя. Его вы можете посмотреть либо на корпусе предохранителя, либо в паспорте прибора. Более сложный вариант — это расчет по мощности защищаемой цепи.

Ремонт трубчатого предохранителя

Итак, проводник найден, но как его установить? В случае с трубчатыми предохранителями со съёмной плавкой вставкой более-менее все понятно. Но как быть со стеклянными предохранителями. Здесь придётся проявить смекалку. Для ремонта такого устройства вам потребуется дрель, которой вы просверлите отверстия в оконцовках предохранителя. В это отверстие вставляете наш проводник и запаиваете отверстие. Вуаля, у вас предохранитель не хуже, чем заводской.

Установка «жучка» поверх предохранителя

Ну и еще один способ, который наша инструкция не рекомендует, но он применяется – это просто установка «жучка». Когда проволокой требуемого диаметра вы просто обматываете предохранитель поверх его корпуса с обязательным хорошим контактом на его оконцовке.

Конструкция коммутационного прибора

Электрическое реле — это устройство, предназначенное для использования в качестве коммутатора. Оно умеет соединять или разъединять электрическую цепь в зависимости от приходящего на него управляющего сигнала. Линия, которая подключена к элементу, называется управляемой, а та, по которой на него поступает команда — управляющей.

Используются реле при автоматизации различных операций. Они с успехом справляются с управлением различного рода сигналами, защитой электрооборудования. Их применяют в охранных и отопительных системах, звукотехнике, то есть везде, где необходимо автоматическое переключение режимов работы при изменении каких-либо параметров.

При поиске и устранении различных неисправностей в технике одним из этапов ремонта является проведение теста переключающего элемента. Делают это с помощью измерителя величин. Но перед тем как проверить реле на работоспособность мультиметром, следует знать, как оно устроено и понимать принцип его действия.

Принцип работы

Реле — это электромагнит, состоящий из контактной группы, якоря и катушки индуктивности. Все детали устанавливаются на основание и помещаются в закрытый корпус. Монтируются элементы следующим образом: сверху сердечника магнитной системы размещается якорь (ярмо). Удерживается он в начальном положении с помощью пружины и представляет собой подвижную пластинку Г-образной формы.

К нижнему плечу передачи крепится группа пластин с контактами, при этом напротив них устанавливается такое же число контактных оснований. Каждый пластинчатый контакт выводится наружу из корпуса, образуя выводы устройства.

Принцип действия электронного приспособления заключается в способностях электромагнитного поля воздействовать на проводящие предметы. При подаче напряжения на выводы обмотки через неё начинает протекать ток. Когда его значение достигает определённой величины, в обмотке возникают две силы (электродвижущая и магнитная), заставляющие якорь прижиматься к поверхности катушки, преодолевая силу пружины.

В зависимости от конструкции начальное положение может быть как замкнутым, так и разомкнутым, поэтому в реле второго типа после подачи напряжения произойдёт размыкание линии. Как только сигнал необходимой амплитуды будет снят с выводов обмотки реле, контакты прибора вернутся в первоначальное состояние.

Виды и характеристики

Электрические релейные элементы различаются по количеству выводов и форме, но их суть остаётся одинаковой — подключение или отключение нагрузки от сигнальной линии. По виду физических процессов, которые приводят к перекоммутации, реле разделяют на следующие виды:

• нейтральные — не зависят от полярности сигнала, поданного на управляющие выводы;
• поляризованные — в них положение контактов зависит от направления тока;
• магнитоэлектрические — реагируют только на постоянный ток;
• ферродинамические — в их конструкции используются ферромагнитные сердечники, усиливающие магнитный поток;
• индукционные — основаны на связи между изменяющимся магнитным потоком и индуцированным током в проводнике;
• тепловые — реагируют на тепло, появляющееся при прохождении тока через пластины и изменяющее их форму;
• электронные — в них используется свойство p-n перехода проводить ток только в одном направлении (диод).

Также устройства разделяются по типу контактов, которые могут быть трёх типов: нормально замкнутыми, нормально разомкнутыми и перекидными. Как и любой электромеханический прибор, реле характеризуется своими техническими параметрами, определяющими работу и назначение устройства. Конечно, все параметры реле проверить мультиметром будет невозможно, но с его помощью точно можно определить работоспособность переключателя. К основным характеристикам прибора относят:

• обмоточное напряжение — это значение амплитуды сигнала, при котором реле переходит из одного устойчивого состояния подключения контактов в другое;
• ток коммутации обозначает наибольшее значение тока, которое может пропустить через себя реле, не изменив своих параметров;
• номинальное напряжение разделяется на значения, соответствующие переменному и постоянному уровню сигнала, обозначает максимальную разность потенциалов, появление которой допустимо на подключённых к нагрузке выводах;
• рабочая частота — это количество переключений, которое может выполнить прибор за единицу времени;
• износостойкость определяется механической надёжностью контактных групп, измеряется в циклах;
• время срабатывания характеризуется интервалом, в течение которого изменяется положение контактных групп после прихода управляющего сигнала.

Виды и классификация автомобильных предохранителей

Чаще всего предохранители располагаются в виде блоков. На каждое авто приходится не менее двух таких предохранительных объединений. Один из них неизменно располагается под капотом или же в багажном отсеке. Именно этот узел является основным, а потому состоит из наибольшего числа элементов. Второй же блок принято прятать в салоне под переднюю панель. Тем не менее такой порядок расположения отнюдь не является обязательным, а потому в разных транспортных средствах он может варьироваться. Кроме того, имеют место случаи, когда по всей машине располагаются единичные предохранители, не связанные в группы.

Существует общепринятая классификация предохранителей, в основе которой лежит размер элемента и его рабочий ток

Так, при выборе соответствующего токового блокиратора стоит обращать внимание на наличие трёх категорий размеров:

• большие (maxi);
• средние (medium);
• маленькие (mini).

Немаловажным критерием выбора при покупке элемента является значение номинального тока. Как правило, для установки в автомобиль выбирают модели, обладающие силой тока от 5 до 30 А. Для удобства распознавания все составляющие цепи окрашивают в определённый цвет, соответствующий его номинальному току:

• серый — 2 А;
• розовый — 4 А;
• оранжевый — 5 А;
• коричневый — 7,5 А;
• красный — 10 А;
• голубой — 15 А;
• жёлтый — 20 А;
• белый — 25 А;
• зелёный — 30 А.

Принцип работы

Предохранители работают в двух режимах:

• В штатном режиме;
• В аварийном режиме.

Первый режим предполагает нормальные условия. При нормальном функционировании сети и конкретного прибора температура вставки имеет установившееся значение. Вся теплота, выделяемая устройством, отдается в окружающую среду. Помимо этого, нагреваются также контакты и другие части прибора. Температура нагревания не должна превышать нормальных значений штатной работы.

Второй режим — резкий скачок силы тока в сети. Чтобы время плавления вставки электропредохранителя сократилось, сам элемент изготавливается в виде пластинки с особыми вырезами, которые уменьшают его сечение на некоторых участках корпуса. На узких участках концентрируется большая теплота, чем на широких.

Вам это будет интересно Особенности стрелочного мультиметра

Плоские предохранители

При возрастании силы тока в случае замыкания выделение теплоты превышает допустимый уровень и теплоотводом обычно пренебрегают. Элемент предохранителя плавится и перегорает и сила тока не может возрасти больше допустимого значения.

Важно! В процессе плавления возникает так называемая электрическая дуга, которая в современных элементах гасится в ограниченном патроне электропредохранителя

Элемент на плате

Проверка мультиметром (или тестером)

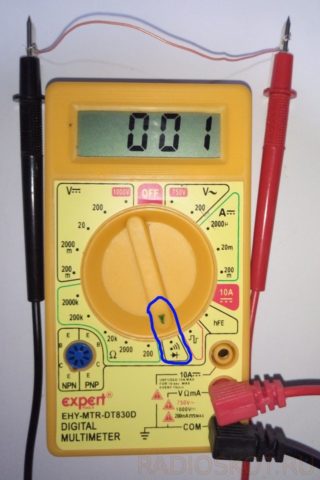

Значит так, им можно тестировать как уже снятые предохранители, так и установленные в блок машины.

НА мультиметре, есть звуковой режим проверки. При его включении, если замкнуть щупы, будет слышан писк, значит есть контакт.

Так вот – можно снять предохранитель, в случае если у вас не прозрачный корпус, просто устанавливаем щупы на контакты предохранителя! Слышим писк, значит исправен, звука нет – перегорел. Но опять же вытаскивать каждый и проверить это крайне неудобно!

Поэтому производители о нас позаботились, на предохранителях сверху есть открытые «точки» от контактов, вам достаточно засунуть в них щупы от мультиметра, и можно не снимая – проверить большое количество элементов. Лично я за пару минут могу проверить почти весь блок! На видео внизу это будет видно.

Именно так тестируют на СТО, потому как зачастую книжку со схемой потеряли, и очень долго искать — где какой стоит, а мультиметр обычно всегда под рукой.

Основные причины

Как проверить диод мультиметром

На плечи каждого предохранителя возлагается ответственность за стабильную работу определённых электроцепей. Если легкоплавкий элемент расплавился, то произошла какая-то неисправность. Иногда такие ситуации единичные, то есть после замены предохранителя проблема больше не повторяется. Но зачастую это превращается в тенденцию.

Специалисты выделяют несколько основных причин, почему в машине горят защитные предохранители. Если разобраться в причине и найти источник неприятностей, удастся вернуть машину к нормальному режиму работы.

• плохое соединение. Не исключено, что при установке или в процессе эксплуатации по неровным дорогам нарушилось качество контакта между предохранителем и колодкой. Порой всё дело в качестве самих изделий, которые не способны гарантировать плотное соединение. В этой ситуации лучшим решением будет покупка более качественных элементов защиты;
• износ. Бытует довольно распространённое мнение, что при первом же превышении нагрузки на предохранитель он сразу же выходит из строя. Это не совсем соответствует действительности. Когда ситуация критическая и нагрузка действительно огромная, плавкий элемент сразу разрушается, чтобы оборвать цепь. Но когда нагрузка лишь немного превышает норму, плавкая составляющая выходит из строя постепенно. Сечение уменьшается, и в результате через несколько сеансов нагрузки окончательно перегорает. Поскольку предохранители являются расходным материалом, им свойственно выходить из строя без наличия серьёзных проблем в самом автомобиле;
• неправильный выбор по номиналу. У каждого предохранителя есть своё значение номинала. Это сила тока, которую он способен через себя пропустить. Если устанавливается элемент с неправильным значением, он не выдерживает воздействующую на него нагрузку, и быстро выходит из строя;
• резкие скачки напряжения. Если в электроцепи, за которую отвечает предохранитель, возникает резкий скачок, элемент плавится и выходит из строя;
• нарушения в пути следования тока. Каждый предохранитель рассчитан на определённую нагрузку и устанавливается на соответствующую его номиналу электрическую цепь. Если сократить длину цепи, снизится сопротивление, и предохранитель будет пропускать через себя ток с большим значением. На современных авто электроника не рассчитана на перегрузки. Потому в их электроцепи ставят специальные чувствительные защитные элементы. При критических нагрузках они плавятся и разрывают цепь, тем самым защищая оборудование от поломок.

Когда в машине выходят из строя устройства и узлы, зависимые от электричества, перед их ремонтом или заменой рекомендуется сначала проверить состояние предохранителей. Они могли просто перегореть, из-за чего системы перестали работать. Банальная замена элемент позволит восстановить работоспособность.

Как проверить аккумулятор автомобиля мультиметром

Проверка аккумулятора автомобиля мультиметром включает в себя подключение сразу двух щупов. Мотор перед измерением также заглушите.

Красный щуп прислоните к «плюсовой» клемме, черный — к «минусовой». Если перепутаете — не страшно, прибор покажет актуальные цифры, просто со знаком минус.

Смотрите на экран прибора. Нормальный заряд аккумулятора колеблется в районе от 12,6 до 12,9 вольт.

Работу АКБ можно проверить также с запущенным мотором. При такой проверке аккумулятора автомобиля мультиметром вы также узнаете, как аккумулятор работает в паре с генератором, а также исправен ли регулятор напряжения.

Нормальные цифры при работающем двигателе — 13-14 вольт. Если мультиметр показывает меньше — аккумулятор нужно зарядить, или есть утечка тока.

Помните: мультиметр покажет заряд АКБ, но не расскажет о его работе исчерпывающе. Для этого существуют другие устройства. Например, нагрузочная вилка.

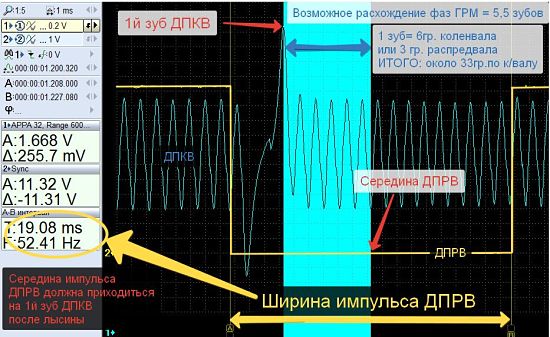

Как проверить датчики автомобиля мультиметром

Причиной «смерти» аккумулятора, скачков напряжения, ненужных значений на панели приборов могут быть различные датчики в машине. По опыту автомобилистов, чаще всего вызывают проблемы 5 видов датчиков:

Понять, где они располагаются, вы можете из инструкции к машине, на сайтах автолюбителей, различных форумах.

Для проверки датчиков автомобиля мультиметром вам понадобится также информация о показателях напряжения в норме именно для вашего авто. Ее также можно найти в инструкции или в интернете.

Проблемы с терморегулятором

Управление температурным режимом осуществляется круглым колесиком. Располагается оно в утюге «Азур» и в других моделях на корпусе под ручкой. При повороте колесика вправо температура нагрева увеличивается, влево — уменьшается вплоть до полного отключения ТЭНа.

Колесико воздействует на термостат посредством специальной втулки или стального уголка и крепится к корпусу при помощи защелок. В утюге «Скарлет» и в других моделях достаточно подцепить регулировочный диск отверткой, чтобы он соскочил.

Принцип действия терморегулятора основан на различных свойствах металлов. При изготовлении данного узла спаиваются две пластины, выполненные из металлов, имеющих неодинаковые коэффициенты линейного расширения. Благодаря этим показателям пластины ведут себя каждая по-своему. Внешне это выглядит так: под влиянием температуры общая пластина искривляется, вызывая размыкание цепи, и утюг включается.

Ручка прибора и пластиковые части корпуса крепятся к металлическим частям защелками либо саморезами. Даже у одного изготовителя моделей бывает множество, и все они имеют конструктивные особенности. Но общие моменты есть у всех видов.

Чтобы разобрать утюг, надо обследовать его острую часть, где имеется одна точка крепления. Например, утюг Philips прячет саморез под ручкой регулировки пара. Чтобы выкрутить винт, следует повернуть ручку до конца влево и потянуть вверх. После удаления регулировочного узла можно открутить саморез. В модели «Браун» винт прячется под крышкой форсунки. Вынуть форсунку можно, слегка потянув на себя. После ее удаления открывается свободный доступ к винту. Другие саморезы или защелки располагаются под задней крышкой прибора.

После того как пластиковую часть корпуса удалось снять, следует рассмотреть терморегулятор утюга. В холодном режиме контакты должны быть замкнуты. Если есть специальный прибор, лучше узел прозвонить. Если прибора нет, можно зачистить контакты мелкой наждачкой, после чего включить утюг в сеть.

Как выполнить проверку автомобильного предохранителя?

При перегрузке цепи в машине с большой вероятностью может произойти разрыв этой самой цепи, что приведет к выходу из строя предохранителей. При этом далеко не всегда потеря работоспособности электрического прибора будет свидетельствовать о проблемах с предохранителем. Нередко причиной неполадки могут выступать и абсолютно другие причины

Чтобы точно убедиться в источнике проблемы, важно своевременно провести диагностику элемента в блоке предохранителей, который непосредственно и отвечает за функционирование данного прибора. Сделать это довольно быстро и легко можно с помощью инструкции к транспортному средству

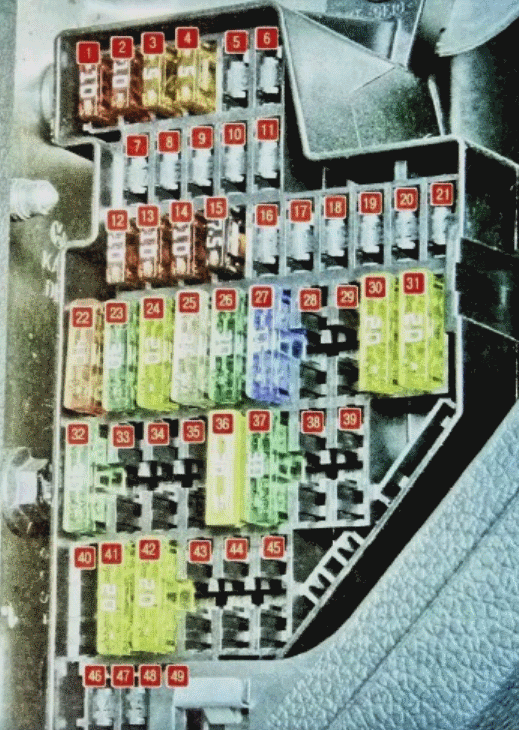

Там производитель указывает места установки предохранителей в блоке, отвечающих за конкретные электрические приборы.

Как визуально распознать проблему?

Многие автомобилисты считают, что наиболее приемлемым и быстрым способом обнаружения неисправностей в электронике является визуальный осмотр. Для выполнения такой диагностики понадобится вытащить из блока предохранитель, а затем просмотреть его на наличие обрывов на свету. Если в элементе есть разрывы проволоки или имеются обгорелые следы, скорее всего обрыв цепи и выход из строя оборудования произошли по вине предохранителя. В основном, таким образом выявляют нарушения с предохранителя стеклянного или пластмассового вида.

Проверка предохранителя мультиметром: как сделать?

Еще одним хорошим методом определения нарушений с предохранителями является проверка с помощью мультиметра. С его использованием проверить предохранитель машины можно двумя способами:

• Проверка заряда АКБ;
• Проверка катушки зажигания.

Этот способ прост и за несколько минут позволяет автомобилисту с точностью определить неполадку. Однако подобным способом удается определить далеко не все проблемы в цепях. При неисправностях в дверном замке или звуковом сигнале делать диагностику лучше посредством сопротивления.

Более детально о том, как проверить предохранители в автомобиле будет изложено в данном видеоролике:

С каждым годом электрические цепи автомобилей включают в себя все больше элементов, которые настолько тесно связаны, что выход из строя одного из них, как правило, влечет за собой поломку другого (одного или нескольких). Чтобы минимизировать такие ситуации машины стали оснащать предохранителями, главное предназначение которых – недопущение короткого замыкания электрических цепей. Принцип действия прост: когда на цепь поступает слишком сильное напряжение, предохранитель перегорает и разрушается, чем провоцирует разрыв цепи и, следовательно, защиту всех устройств к ней подключенных. Допустим, такой разрыв уже произошел. Как найти среди множества предохранителей именно тот, который подлежит замене? – ответ ниже.

Стоит ознакомиться:

Если новый предохранитель сразу перегорает, нужно будет осуществить следующие действия:

1. По очереди отключить все потребители, которые регулируются данным предохранителем.
2. Для проверки нужно коснуться отверткой кончиков клемм крепления предохранителя.
3. Если есть искрение, продолжить отключать.
4. После отключения неисправного потребителя рабочее состояние защиты цепи вернется, и предохранитель не будет перегорать (после ремонта неисправного прибора).

Почему перегорает предохранитель? Чем это чревато и как найти причину?

Многие автовладельцы ставят неперегорающую проволочку или монету вместо предохранителя. Благодаря этому удается избежать перегорания предохранителя, но это не исключает вероятность повреждения из-за высокого напряжения значительно более дорогого устройства, а также непосредственно самой цепи. Помимо этого, подобные действия повышают вероятность возгорания и плавления проводки и изоляции, что может привести к ухудшению работоспособности самого автомобиля.

Почему перегорает предохранитель? Чем это чревато и как найти причину?

Иногда предохранитель перегорает при дальней поездке, а запасной детали с собой нет, магазины по близости тоже не встречаются. В этой ситуации можно спастись сигаретной фольгой, фольгой от шоколада или тонкой проволокой. С таким приспособлением можно доехать до ближнего автомагазина или СТО и заменить свое изобретение качественным предохранителем нужного формата.

Сложно недооценивать роль предохранителей в автомобиле, которые способны защитить электрическую цепь машины от выхода из строя в случае возникновения неисправности. Блок предохранителей видел каждый водитель, многие сталкивались с необходимостью замены данных элементов электрической цепи. Но ситуацию, при которой предохранители регулярно перегорают, нельзя считать нормальной, и следует разобраться, в чем причина их выхода из строя.

Как определить качественный предохранитель

Автомобильные предохранители имеют цену в сотни раз ниже, чем стоимость оборудования, которое они защищают. Именно поэтому не рекомендуется экономить при покупке предохранителей, отдавая предпочтение сомнительным моделям. Покупать необходимо только такие элементы защиты цепи, параметры которых идеально соблюдены.

Поскольку нет возможности проверять каждый конкретный предохранитель от неизвестного производителя, при покупке подобных элементов электрической цепи следует обращать внимание на бренды, которые их выпускают. Среди наиболее известных компаний, которые производят качественные предохранители, можно выделить Bosch, Hella, Vibe, Hollywood, CarPoint и SoundQuest

Приобретая много предохранителей от неизвестного производителя, не поленитесь их проверить, перед тем как устанавливать в автомобиль

Для этого подключите накоротко новый предохранитель к аккумулятору, и обратите внимание на его поведение. Если он мгновенно перегорел, значит, предохранитель качественный, и он сможет оборвать цепь, если по ней будет протекать ток, превышающий его параметры

В том случае, когда при коротком замыкании на аккумулятор предохранитель не перегорает, а начинает плавиться, следует опасаться его установки в автомобиль – он не сможет мгновенно оборвать цепь, и на электрические приборы начнет поступать губительный повышенный ток.
