Проверка стартера автомобиля с помощью мультиметром

Диагностика обмотки

Обмотка электромеханического реле представляет собой катушку индуктивности, то есть проволоку, намотанную по спирали на сердечник. Она имеет определённое сопротивление, которое можно высчитать, используя закон Ома: R = U / I, где ток и напряжение берутся максимально возможными для подачи на устройство. В любом случае значение сопротивления катушки должно находиться в пределах от десятков до сотен ом. Но для твердотельного реле этот показатель может составлять и единицы килоом.

Это положение и используется для проверки целостности катушки. Её тестирование можно представить в виде следующей последовательности действий:

1. Мультиметр переключается в режим прозвонки сопротивлений. Для этого галетный переключатель устройства переводится в область, обозначенную на приборе символом Ω, причём диапазон ставится около двух килоом.
2. Один измерительный провод подключается к гнезду, подписанному как V/Ω, а второй — в COM.
3. Щупами проводов прикасаются к выводам реле, соответствующим управляющим контактам.
4. По отклонению стрелки или появившемуся числу узнаётся сопротивление обмотки.

Тестируем внутренние элементы

Всегда помните, что перед проверкой, реле нужно отключать от источника питания! Даже отключенные от сети конденсаторы, хранят в себе накопленный электрический заряд.

Возьмите мультиметр и определите сопротивление:

если нормально замкнутый контакт и полюс — сопротивление будет равно нулю;

если полюс и нормально разомкнутый контакт — сопротивление больше 0.

Чтобы проверить реле акустическим способом, необходимо к контактам 85 и 86 присоединить два проводника. Другие концы проводников подключить к аккумуляторной батарее. Рабочее реле услышите сразу – при контакте проводника и батареи, появятся щелчки.

Щелчки есть, но работают ли подвижный и неподвижный контакты? Выясняем:

1. Возьмите мультиметр и присоедините его щупы к контактам. Если все в норме, то услышите свист.
2. Если нет мультиметра, тогда можно использовать контрольную лампочку. В этом случае понадобится дополнительный проводник. Соединить его с контактом «+» и посадить на катушку. Второй проводник подключить к другому контакту. Лампочку подключаем к «–». При включении реле, лампочка должна загореться.

Причиной неработающего электрооборудования в автомобиле (например, бензонасос, подогрев сидений, обогрев стекол, электростеклоподъемники и т.д.) может быть неисправное реле. Рассмотрим простой способ, как проверить автомобильное реле на работоспособность своими руками.

Схема включения 4-х и 5-ти контактного реле:

Чтобы проверить реле необходимо (все контакты реле подписаны, а силовые контакты обычно имеют желтоватый оттенок):

• Подать напряжение 12 В (например, от аккумулятора) на выводы обмотки катушки реле (управляющие контакты 85 и 86).
• Измерить сопротивление (мультиметр в режиме омметра) между силовыми выводами (30 и 87).

Если реле рабочее, то во время подачи напряжения будет щелчок, и сопротивление станет близким к нулю (бесконечно малым). В противном случае реле неисправно и его необходимо заменить.

Особенность проверки 5-ти контактного реле: контакты 30 и 88 должны быть сомкнуты, а при подачи напряжения на управляющие контакты (85 и 86) должны размыкаться. В противном случае реле неисправно.

Процесс проверки реле также представлен на видео:

Напомним, другой причиной неисправности электрооборудования в машине может быть обрыв проводки или короткое замыкание. Определить причину можно также при помощи мультиметра.

Ключевые слова: универсальная статья

Реле – это устройство, предназначенное для управления сигналами большой мощности с помощью сигналов малой мощности. Его основная задача – отделить и защитить цепь низкого напряжения электромагнитной катушкой от цепи высокого напряжения. Убедиться в работоспособности реле можно нескольким способами, самым удобным, быстрым и надежным является использование мультиметра.

Как проверить электромагнитное реле

Работоспособность электромагнитного реле зависит от катушки. Поэтому в первую очередь проверяем обмотку. Ее прозванивают мультиметром. Сопротивление обмотки может быть как 20-40 Ом, так и несколько кОм. При измерении просто выбираем подходящий диапазон. Если есть данные о том, какая величина сопротивления должна быть — сравниваем. В противном случае довольствуемся тем, что нет короткого замыкания или обрыва (сопротивление стремится к бесконечности).

Проверить электромагнитное реле можно при помощи тестера/мультиметра

Второй момент — переключаются или нет контакты и насколько хорошо прилегают контактные площадки. Проверить это немного сложнее. К выводу одного из контактов можно подключить источник питания. Например — простую батарейку. При срабатывании реле потенциал должен появиться на другом контакте или исчезнуть. Это зависит от типа проверяемой контактной группы. Контролировать наличие питания также можно при помощи мультиметра, но его надо будет перевести в соответствующий режим (контроль напряжения проще).

Если мультиметра нет

Не всегда под рукой есть мультиметр, но батарейки есть почти всегда. Давайте рассмотрим пример. Есть какое-то реле в герметичном корпусе. Если знаете или нашли его тип, можно посмотреть характеристики по названию. Если данные не нашли или нет названия реле, смотрим на корпус. Обычно тут указывается вся важная информация. Напряжение питания и коммутируемые токи/напряжения есть обязательно.

Проверка обмотки электромагнитного реле

В данном случае имеем реле, которое работает от 12 V постоянного тока. Хорошо если есть такой источник питания, тогда используем его. Если нет, собираем несколько батареек (последовательно, то есть одну за одной), чтобы суммарно получить требуемое напряжение.

При последовательном соединении батареек их напряжение суммируем

Получив источник питания нужного номинала, подключаем его к выводам катушки. Как определить где выводы катушки? Обычно они подписаны. Во всяком случае, есть обозначения  «+» и «-» для подключения источников постоянного питания и знаки для переменного  типа таких «≈».  На соответствующие контакты подаем питание. Что происходит? Если катушка реле рабочая, слышен щелчок — это притянулся якорь. При снятии напряжения он слышен снова.

Проверяем контакты

Но щелчки — это одно. Это значит, что катушка работает, но надо еще контакты проверить. Возможно они окислились, цепь замыкается, но сильно падает напряжение. Может они стерлись и контакт плохой, может, наоборот, закипели и не размыкаются. В общем, для полноценной проверки электромагнитного реле необходимо еще проверить работоспособность контактных групп.

Проще всего объяснить на примере реле с одной группой. Они обычно стоят в автомобилях. Автолюбители называют их по числу выводов: 4 контактные или 5 контактные. В обоих случаях там всего одна группа. Просто четырех контактное реле содержит нормально замкнутый или нормально разомкнутый контакт, а пятиконтактное — переключающую группу (перекидные контакты).

Электромагнитное реле 4 и 5 контактное: расположение контактов, схема подключения

Как видите, питание подается в любом случае на выводы, которые подписаны 85 и 86. А к остальным подключается нагрузка. Для проверки 4-контактного реле можно собрать простейшую связку из маленькой лампочки и батарейки нужного номинала. Концы этой связки прикрутить к выводам контактов. В 4-контактном реле это выводы 30 и 87. Что получится? Если контакт на замыкание (нормально разомкнутый), при сработке реле лампочка должна загореться. Если группа на размыкание (нормально замкнутый) должна потухнуть.

В случае с 5-контактным реле схема будет чуть сложнее. Тут потребуется две связки из лампочки и батарейки. Используйте лампы разного формата, цвета или каким-то образом их разделите. При отсутствии питания на катушке у вас должна гореть одна лампочка. При срабатывании реле она гаснет, загорается другая.

Проверка отдельного регулятора

Проверка регулятора напряжения у генератора Г-222: 1 — аккумуляторная батарея; 2 — регулятор напряжения; 3 — контрольная лампа.

Как правило, отдельные регуляторы напряжения устанавливали на старые машины, включая отечественные ВАЗы. Но некоторые производители продолжают так поступать до сих пор. Процесс проверки аналогичен. Для этого нужно иметь блок питания с регулятором значения напряжения, лампочку на 12 В, мультиметр и непосредственно проверяемый регулятор.

Для проверки нужно собрать схему, приведенную на рисунке. Сам же процесс аналогичен приведенному выше. В нормальном состоянии (при напряжении в 12 В) лампочка светится. При увеличении значения напряжения до 14,5 В она тухнет, а при понижении — светится вновь. Если в процессе лампа светится или тухнет при других значениях — значит, регулятор вышел из строя.

Проверка реле типа 591.3702-01

Схема проверки реле типа 591.3702-01

Также до сих пор можно встретить регулятор напряжения типа 591.3702-01, который устанавливали еще на заднеприводные ВАЗы (начиная от ВАЗ 2101 и заканчивая ВАЗ 2107), ГАЗ и Москвичи. Аппарат крепится отдельно, и устанавливается на кузове. В целом же проверка аналогична описанному выше, однако отличия состоят в используемых при этом контактах.

В частности, на нем есть два основных контакта — «67» и «15». Первый из них — это минус, а второй — плюс. Соответственно, для проверки необходимо собрать схему, приведенную на рисунке. Принцип проверки остается прежним. В нормальном состоянии, при напряжении в 12 В лампочка светится, а при повышении соответствующего значения до 14,5 В — тухнет. При возвращении значения в исходное значение лампочка загорается вновь.

Классическим регулятором такого типа является аппарат марки РР-380, устанавливаемый на машины ВАЗ 2101 и ВАЗ 2102. Приводим справочные данные, касающиеся этого регулятора.

Проверка трехуровневого реле

Регулируемый источник питания

Некоторые автовладельцы устанавливают на свои машины вместо стандартных “шоколадок” трехуровневые реле, которые являются технологически более продвинутыми. Их отличием является наличие трех уровней напряжения, при котором происходит отсечка питания аккумулятора (например, 13,7 В, 14,2 В и 14,7 В). Соответствующий уровень можно выставить вручную, воспользовавшись специальным регулятором.

Такие реле являются более надежными и позволяют гибко регулировать уровень напряжения отсечки. Что касается проверки такого регулятора, то она полностью аналогична описанным выше процедурам. Только при этом не забудьте про значение, которое выставлено на реле, и соответственно, проверяйте его по мультиметру.

Проверка генератора

Существует один метод, с помощью которого можно проверить работоспособность генератора автомобиля, оборудованного реле регулятора 591.3702-01 с элементами диагностики. Он заключается в следующем:

• отключить провода, которые шли к контактам 67 и 15 регулятора напряжения;
• подключить к ней лампочку (исключив из схемы регулятор);
• снять с плюсовой клеммы аккумуляторной батареи провод.

В случае, если в результате этих действий двигатель не заглох — значит, можно утверждать, что генератор автомобиля в порядке. В противном случае — неисправен и нуждается в проверке и замене.

Как проверить предохранитель мультиметром

Для проверки элемента цепи используется распространенный прибор – мультиметр, он же тестер. Прибор является незаменимым для автолюбителя, и он позволяет проверить предохранитель машины двумя способами.

Проверка по напряжению

Чтобы диагностировать неисправность предохранителя в автомобильной цепи, необходимо:

Взять мультиметр и настроить его в режим измерения напряжения;

• Далее включить цепь автомобиля, с которой наблюдаются проблемы, – свет, печка, обогреватель зеркал или другую;
• После этого проверить напряжение на одном выводе предохранителя, отвечающего за эту цепь, а затем на другом выводе;
• Если напряжение отсутствует на одном из выводов, значит, предохранитель перегорел и потребуется его замена.

Данный способ хорош своей простотой, и буквально за несколько секунд он позволяет определить имеется проблема в предохранителе или другом элементе, подключенном в цепь. Однако у него имеется и минус, подобным методом будет трудно измерить напряжение предохранителя в некоторых цепях, к примеру, дверного замка или звукового сигнала. Проще это сделать с помощью второго способа, описанного ниже.

Проверка по сопротивлению

Диагностировать неисправность предохранителя можно по сопротивлению. Для этого требуется снять элемент с машины и переключить мультиметр в режим измерения электрического сопротивления (Ом). После этого выводы тестера подводятся к выводам предохранителя, и если на экране отображается нулевое электрическое сопротивление, значит, элемент неисправен и требуется его заменить.

Считается, что вышедший из строя предохранитель можно заменить проволокой, которая сможет восстановить электрическую цепь. Это действительно так, но данный метод «ремонта» крайне нежелателен. Устанавливая проволоку на место предохранителя, автомобилист не решает проблему, а только ее усложняет. В экстренных случаях это допустимо, но при долгой «поездке на проволоке», начнет плавиться электропроводка автомобиля, что может вылиться в дорогостоящий ремонт.

Современные модели автомобилей отличаются от своих старших «братьев» значительно возросшим уровнем сервиса, их возможности еще несколько лет тому назад было сложно себе представить

Достигается это за счет многих составляющих, немаловажное место среди них занимает присутствие большого количества специальных электрических приборов, электродвигателей, нагревателей и т. д

Все эти элементы довольно дорого стоят, для увеличения времени эксплуатации и защиты от коротких замыканий в автомобиле устанавливают предохранители. Из-за их большого количества для новичков значительно усложняется проверка предохранителей автомобилей.

Тестирование контактных групп

Чтобы прозвонить реле мультиметром, проверку переключающих контактов проводят в 2 этапа. На первом измеряется их сопротивление в автономном режиме, а на втором — при подаче напряжения на обмотку реле, поэтому для диагностики устройства дополнительно понадобится источник питания. В соответствии с техническими характеристиками реле на блоке напряжений устанавливают амплитуду и форму сигнала, приближённые к требуемым для срабатывания коммутирующего элемента.

Например, если прибор рассчитан на работу от постоянного напряжения 36 вольт, то на источнике можно выставить любое значение в интервале от 30 до 40 вольт. Теоретически переключение сможет сработать даже и от 12 вольт, но такой контакт будет ненадёжным, хотя это сугубо индивидуально для каждой модели реле

А вот превышать значения необходимо с осторожностью, так как всегда существует риск спалить обмотку устройства

Измерительные провода вставляются в гнёзда тестера V/Ω и COM. Они должны быть замкнутыми друг с другом или разомкнутыми. В первом случае цифровой мультиметр издаст сигнал, а на аналоговом приборе стрелка отклонится в сторону нуля. При разомкнутом состоянии стрелочный прибор покажет бесконечность, а на экране цифрового загорится цифра 1.

Затем на управляющие контакты подаётся напряжение с источника сигнала. При этом на электромеханическом переключателе можно будет услышать характерный щелчок. Как только питание будет подано, ситуация при исправном реле должна измениться на противоположную: когда напряжения на обмотке нет, нормально разомкнутые группы не должны быть соединены между собой, а нормально замкнутые, наоборот, соединены. Так проверяется состояние каждой группы контактов.

Для проверки твердотельного реле мультиметр также переключается в режим прозвонки диода. При прикасании щупов тестера прибор подаст на устройство небольшое напряжение. Если реле повреждено, то на экране мультиметра отобразится ноль, в случае же исправности — число 0,7 или 0,5, соответствующее значению p-n перехода.

Устройство генератора

Устройство автомобильного генератора подразумевает наличие собственного выпрямителя и регулирующей схемы. Генерирующая часть генератора с помощью неподвижной обмотки (статора) вырабатывает трёхфазный переменный ток, который далее выпрямляется серией из шести больших диодов и уже постоянный ток заряжает аккумулятор. Переменный ток индуцируется вращающимся магнитным полем обмотки (вокруг обмотки возбуждения или ротора). Далее ток через щётки и кольца скольжения подаётся на электронную схему.

Устройство генератора: 1.Гайка. 2.Шайба. 3.Шкив. 4.Передняя крышка. 5.Дистанционное кольцо. 6.Ротор. 7.Статор. 8.Задняя крышка. 9.Кожух. 10.Прокладка. 11.Защитная втулка. 12.Выпрямительный блок с конденсатором. 13.Щеткодержатель с регулятором напряжения.

Располагается генератор в передней части двигателя автомобиля и запускается с помощью коленчатого вала. Схема подключения и принцип работы генератора автомобиля одинаковый для любых автомобилей. Есть конечно некоторые отличия, но они, как правило, связаны с качеством изготовленного товара, мощностью и компоновкой узлов в моторе. Во всех современных автомобилях устанавливают генераторные установки переменного тока, которые включают не только сам генератор, но и регулятор напряжения. Регулятор равносильно распределяет силу тока в обмотке возбуждения, именно за счет этого и происходит колебание мощности самой генераторной установки в тот момент, когда напряжение на силовых клеммах выхода остается неизменным.

Новые автомобили чаще всего оборудованы электронным блоком на регуляторе напряжения, поэтому бортовой компьютер может контролировать величину нагрузки на генераторную установку. В свою очередь на гибридных автомобилях генератор выполняет работу стартер-генератора, аналогичная схема используется и в других конструкциях системы стоп-старт.

Принцип работы генератора авто

Схема подключения генератора ВАЗ 2110-2115

Схема подключения генератора переменного тока включает такие составляющие:

1. Аккумулятор.
2. Генератор.
3. Блок предохранителя.
4. Ключ зажигания.
5. Приборная панель.
6. Выпрямительный блок и добавочные диоды.

Принцип работы достаточно простой, при включении зажигания плюс через замок зажигания идет через блок предохранителей, лампочку, диодный мост и выходит через резистор на минус. Когда лампочка на приборной панели загорелась, далее плюс идет на генератор (на обмотку возбуждения), далее в процессе запуска двигателя шкив начинает вращаться, также вращается якорь, за счет электромагнитной индукции вырабатывается электродвижущая сила и появляется переменный ток.

Наиболее опасным для генератора является замыкание пластин теплоотводов, соединенных с «массой» и выводом “+” генератора случайно попавшими между ними металлическими предметами или проводящими мостиками, образованными загрязнением.

Далее в выпрямительный блок через синусоиду в левое плечо диод пропускает плюс, а в правое минус. Добавочные диоды на лампочку отсекают минусы и получаются только плюсы, далее он идет на узел приборной панели, а диод, который там стоит он пропускает только минус, в итоге лампочка гаснет и плюс тогда идет через резистор и выходит на минус.

Принцип работы автомобильного генератора постоянного, можно объяснить так: через обмотку возбуждения начинает течь небольшой постоянный ток, который регулируется управляющим блоком и поддерживается им на уровне чуть больше 14 В. Большинство генераторов в автомобиле способны вырабатывать как минимум 45 ампер. Генератор работает на 3000 оборотах в минуту и выше — если посмотреть на соотношение размеров ремней вентиляторов для шкивов, то оно по отношению к частоте двигателя составит два или три к одному.

Во избежание этого пластины и другие части выпрямителя генераторов частично или полностью покрывают изоляционным слоем. В монолитную конструкцию выпрямительного блока теплоотводы объединяются в основном монтажными платами из изоляционного материала, армированными соединительными шинками.

Далее рассмотрим схему подключения автомобильного генератора на примере автомобиля ВАЗ-2107.

Устройство и принцип работы реле

Вначале нужно разобраться, как работает данное устройство и какие функции выполняет. Реле – это электромагнитный выключатель, соединяющий и разъединяющий цепь при создании определенных условий. По внешнему виду он представляет собой короб с вилкой, имеющей выходы американского вида.

У реле есть 9 выводов, каждый из которых обозначен особой маркировкой:

• Напряжение + 12 В имеют три вывода – независимо от зажигания данное напряжение имеет вывод 30, при работе стартера – имеющий маркировку 50, при работающем зажигании – обозначенный цифрой 15.
• Сигналы от системы зажигания передает TD.
• Информацию о температуре мотора от блока, управляющего впрыском KE, передает TF.
• Масса – вывод 31.
• Также есть три выхода: за включение пусковой форсунки отвечает 87V, 87H идет на обогрев кислородного датчика, подачу электропитания к топливному насосу или БН производит 87.

Схема реле топливного насоса

Все вышеперечисленные функции должно выполнять реле, если он не справляется хотя бы с одной, значит, произошла поломка. Чтобы разобраться, что привело к выходу из строя, нужно разобраться, по какому принципу работает данный механизм.

Когда водитель включает зажигание в положение «ON», срабатывает реле, и насос начинает нагнетать давление в трубках, по которым идет топливо. В некоторых авто ТН активируется в момент открытия водительской двери. Реле на несколько секунд включает бензонасос, внутри которого находится электродвигатель, поднимающий давление до рабочего. В дальнейшем насос будет запускаться только при определенных условиях. Для этого должен работать мотор, либо это возможно при прокрутке мотора стартером.

Реле бензонасоса

Когда включается ТН, слышен характерный щелчок, а если его нет, машина не заводится

Во время проведения проверки важно учитывать, что даже сломанное реле может функционировать при включении стартера и исправном управляющем транзисторе

При пуске «холодного» мотора пусковая форсунка и стартер работают в течение одного и того же промежутка времени. Длина временного промежутка зависит от температуры движка. Время работы форсунки устанавливает реле на основе температурных показателей, полученных от блока управления впрыском. На старых авто не было обогрева датчика кислорода, а на новых он запускается различными способами. В некоторых моделях реле предусмотрено, чтобы датчик включался одновременно с насосом.

Проверка мультиметром без демонтажа

Проверить состояние реле можно с помощью мультиметра. При этом демонтаж генератора не выполняется. Перед началом диагностики достаточно очистить клеммы батареи (их окисление может сказаться на работе авто и показаниях измерительного прибора).

Порядок диагностики таков:

1. Сначала требуется запустить двигатель и дать ему прогреться несколько минут.

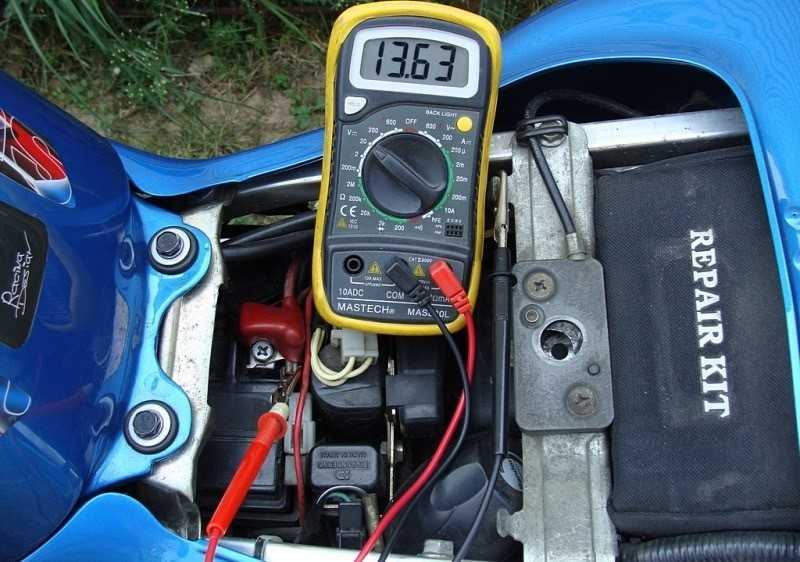

2. Далее необходимо подсоединить щупы мультиметра к клеммам аккумулятора. На приборе при этом выставляется значение в 20В.
3. После этого измеряется напряжение. Оно должно находиться в пределах 13.2-14В. Такие показания для большинства автомобилей считаются нормальными.
4. Теперь необходимо увеличить обороты двигателя (до 2-2.5 тысяч). Напряжение должно вырасти примерно на 0.2В.
5. Если превышает 3 500 оборотов, мультиметр должен показать 14-14.5В, но не более.

Серьезные отклонения в показаниях прибора говорят о наличии поломок реле-регулятора.
