Основные неисправности сцепления и причины их возникновения

Диагностика неисправностей

Как проверить сцепление на машине? Рассмотрим вопрос детальнее.

1. Если сцепление проскальзывает при нажатии педали, то это говорит о том, что два диска вращаются с разной угловой скоростью в одной цепи с двигателем. Поэтому возникает перегрев и сильный износ, медленный разгон. Проблема заключается в износе дисков или загрязнении деталей.
2. Если появилась вибрация в салоне на старте или во время движения, значит, пора менять маховик, втулки и пружины.
3. Шум указывает на многие проблемы, начиная от изношенного подшипника и втулок, до неправильно установленного фрикционного диска.
4. Нарушение хода педали говорит об утечке в гидравлической системе или неправильно отрегулированной механической связью.

Конструкция и принцип работы главных цилиндров сцепления

Типовая схема гидравлического привода выключения сцепления

Наиболее просто устроены ГЦС с вынесенным и установленном на корпусе бачком. Основу устройства составляет литой корпус цилиндрической формы, на котором выполнены проушины для монтажных болтов и другие детали. С одного торца корпус закрыт резьбовой пробкой или пробкой со штуцером для соединения с трубопроводом. Если корпус закрыт глухой пробкой, то штуцер располагается на боковой поверхности цилиндра.

В средней части цилиндра выполняется штуцер для соединения с бачком посредством шланга или посадочное место для установки бачка непосредственно на корпус. Под штуцером или в посадочном месте в корпусе цилиндра выполнено два отверстия: компенсационное (впускное) отверстие малого диаметра и перепускное отверстие увеличенного диаметра. Отверстия располагаются таким образом, чтобы при отпущенной педали сцепления компенсационное отверстие располагалось перед поршнем (со стороны контура привода), а перепускное — за поршнем.

В полости корпуса установлен поршень, с одной стороны которого располагается толкатель, связанный с педалью сцепления. Торец корпуса со стороны толкателя закрыт гофрированным защитным резиновым колпачком. При отжатой педали сцепления поршень отводится в крайнее положение расположенной внутри цилиндра возвратной пружиной. В двухпоршневых ГЦС используется два поршня, расположенных друг за другом, между поршнями находится уплотнительное кольцо (манжета). Применение двух поршней улучшает герметичность контура привода сцепления и повышает надежность работы всей системы.

Работают такие цилиндры следующим образом. Когда педаль сцепления отпущена, поршень под воздействием возвратной пружины находится в крайнем положении и в контуре привода сцепления поддерживается атмосферное давление (так как рабочая полость цилиндра связана с бачком через компенсационное отверстие). При нажатии на педаль сцепления поршень под воздействием усилия ноги движется и стремится сжать жидкость в контуре привода. При движении поршня компенсационное отверстие закрывается и давление в контуре привода повышается. Одновременно через перепускное отверстие жидкость поступает за обратную сторону поршня. За счет роста давления в контуре поршень рабочего цилиндра перемещается и двигает вилку выключения сцепления, которая толкает выжимной подшипник — сцепление выключается, можно переключать передачу.

В момент отпуска педали поршень в ГЦС возвращается в первоначальное положение, давление в контуре падает и сцепление включается. При возврате поршня скопившаяся за ним рабочая жидкость выдавливается через перепускное отверстие, что приводит к замедлению движения поршня — это обеспечивает плавное включение сцепления и возврат всей системы в первоначальное состояние.

Если в контуре происходит утечка рабочей жидкости (что неизбежно вследствие недостаточной плотности соединений, порчи уплотнений и т.д.), то нужное количество жидкости поступает из бачка через компенсационное отверстие. Также это отверстие обеспечивает постоянство объема рабочей жидкости в системе при изменении ее температуры.

Конструкция и работа цилиндра с интегрированным резервуаром для рабочей жидкости несколько отличается от описанной выше. Основу этого ГЦС составляет литой корпус, установленный вертикально или под наклоном. В верхней части корпуса выполнен резервуар для рабочей жидкости, под резервуаром расположен цилиндр с подпружиненным поршнем, а через резервуар проходит соединенный с педалью сцепления толкатель. На стенке резервуара может располагаться пробка для долива рабочей жидкости или штуцер для соединения с вынесенным бачком.

Поршень в верхней части имеет углубление, вдоль поршня высверлено отверстие малого диаметра. Толкатель установлен над отверстием, в отведенном состоянии между ними остается зазор, через который в цилиндр поступает рабочая жидкость.

Работает такой ГЦС несложно. При отпущенной педали сцепления в гидравлическом контуре наблюдается атмосферное давление, сцепление включено. В момент нажатия на педаль толкатель движется вниз, перекрывает отверстие в поршне, герметизируя систему, и толкает поршень вниз — давление в контуре повышается, и рабочий цилиндр приводит в действие вилку выключения сцепления. При отпуске педали описанные процессы выполняются в обратном порядке. Утечки рабочей жидкости и изменение ее объема вследствие нагрева компенсируются через отверстие в поршне.

Как проверить выжимной подшипник сцепления

Передача крутящего момента на выжимной подшипник осуществляется только при нажатой педали сцепления. Он уходит назад и тянет за собой ведомый диск сцепления. Именно поэтому педаль сцепления нельзя слишком долго удерживать при включенной передаче. Это приводит к появлению на нем нестабильных нагрузок, что приводит деталь к быстрому износу.

Явным признаком износа выжимного подшипника является появление различных звуков при нажатой педали сцепления в виде шорохов и стуков. Однако, не стоит беспокоиться, если такие звуки появляются в холодное время года.

Дело в том, что данная деталь имеет малый коэффициент расширения при низких температурах. Это объясняется высокой прочностью стали, из которой изготовлен подшипник. А стакан, в котором находится весь узел, напротив, имеет большой коэффициент расширения. Поэтому, при прогреве двигателя звук исчезает.

Помимо этого, есть ряд других признаков, из которых стоит отметить некорректное переключение передач. Некоторые передачи попросту не включаются, либо включаются и при этом дергают автомобиль, как при начале, так и во время движения.

Как проверить свободный ход педали сцепления

Педаль сцепления автомобиля служит для соединения коробки передач с двигателем и для их разъединения. Когда педаль сцепления находится в состоянии покоя, то двигатель соединен с коробкой передач – сцепление включено.

Для начала опишем, как измерить величину хода педали, а затем исправить недочеты в этом значении.

1. Автомобиль выставляем на ровную площадку.
2. Нажимаем на педаль тормоза, пока она не упрется и фиксируем ее в таком положении. К примеру, можно подставить молоток.

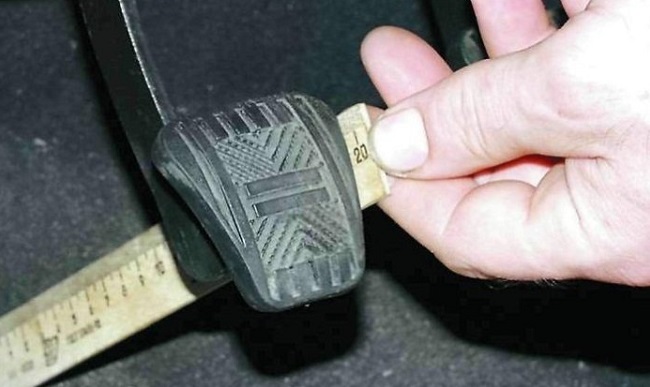

3. Устанавливаем рядом с педалью линейку, уперев ее торцом в пол. Отмечаем расстояние педали от пола.
4. Опускаем педаль, не отрывая при этом линейку от пола. Верхнюю часть линейки устанавливаем на акселератор и проводим замеры.
5. Нажимаем педаль до того, как не почувствуем ощутимое сопротивление.

Разница между верхним положением и последними показаниями и будет величиной свободного хода.

После получения результатов станет ясно, нужна ли регулировка свободного хода педали тормоза. Если все же она потребуется, то для этого опускаем контргайку стоп-сигнала всего на 1 оборот.

Путем вворачивания или выворачивания выключателя устанавливаем нужный зазор между ним и педалью тормоза.

После окончания описанной настройки затягиваем контргайку и проводим повторную проверку хода.

Акселерометр сцепления регулируем также гайкой, она находится на тросе.

Определение неисправности

Длительность работы механизма зависит от множества факторов и может колебаться от 5000 до 200000 км пробега и больше. Поэтому точного времени, когда нужно менять этот узел, не существует. Автослесари и специалисты по ремонту машин знают несколько способов, как проверить износ корзины сцепления эмпирическим способом, не прибегая к разборке.

Первым признаком износа корзины сцепления является так называемое проскальзывание, при котором изношенный ведомый диск плохо прижимается к маховику. Проверяется степень проскальзывания по следующей схеме:

• автомобиль ставится на ручной тормоз;
• производится запуск двигателя;
• включается повышенная передача (3-я или 4-я);
• медленно отжимается правая педаль и нажимается педаль газа.

Если после нажатия на педаль газа машина заглохнет, то с обследуемым узлом трансмиссии всё в порядке. Если же двигатель будет продолжать работать, то это значит, что ведомый диск сильно изношен и его нужно заменить.

Второй способ проверки применяется в случае, когда возникает подозрение, что сцепление полностью не отключается, его «ведёт». Для диагностики проводим следующую последовательность операций:

• ставим двигатель на холостой ход;
• выжимаем правую педаль полностью;
• включаем первую скорость или задний ход.

Если для включения передачи необходимо затратить усилие, а сам механизм во время этой операции издаёт посторонний шум, значит, ведомый диск полностью не отходит от маховика или, как говорят механики, «сцепление ведёт».

Причины неисправности привода сцепления:

• Заедание, надрыв или разрыв троса механического привода
• Повреждение системы рычагов
• Нарушения функционирования гидравлической системы

Признаки неисправности маховика

Маховик неисправен если двигатель периодически глохнет и перегревается. Помимо этого, если передача крутящего момента выполняется только на низких оборотах или же в салоне ощущается вибрация, то ключ проблемы тоже маховик.

Рассмотрим несколько причин замены этой детали

Двухмассовый маховик (ZMS) становится неисправен в результате перегрева, который может появляться в результате неправильной эксплуатации автомобиля. Например, в результате пробуксовки происходит перегрев механизма и иссушение смазки, из-за чего маховику приходится работать при сильном трении. Следствие этого – рывки во время переключения передач. При визуальном осмотре это проблему можно выявить по изменению окраса металла или появлению трещин на нем.

Двухмассовый маховик Sachs

Износился первичный маховик. Этот происходит вследствие перегрузок передач, из-за чего внутренние запчасти могут разрушаться, ZMS выходит из строя. Если при осмотре замечена проступающая смазка, то проблема в этом.

Внутренние детали вторичного маховика износились. Первопричина этого – выход из строя выжимного подшипника, находящегося между первичным и вторичным маховиком. Происходит общее нагревание механизма, что снижает действие смазки и заставляет детали работать в сухую.

Произошла блокировка ZMS. Если маховик неисправен, то значит при монтаже были использованы слишком длинные крепежные болты. Это приводит к блокировке и первичного, и вторичного маховика, что приводит к потере амортизации, появлению скрежет и шум при нажатии.

Неисправности цилиндра сцепления. Данная проблема не считается серьезной. Наиболее распространенные неисправности это: утечка жидкости и попадание воздуха.

Механический износ составляющих компонентов цилиндра.

При попадании воздуха в соединительных шлангах и уплотнительных манжетах могут появиться микротрещины.  Если это произошло, не стоит паниковать. Для ликвидации этой проблемы потребуется прокачать систему. Прокачка не требует специальных навыков и инструментов, она знакома почти всем владельцам собственного транспорта.

Возможно ли самостоятельно определить неисправность главного цилиндра сцепления? Разумеется. Чтобы это сделать, нужно определить место протечки. Для этого обычно в цилиндр подливается тормозная жидкость. Утечка может быть опасна следующим: невозможно будет разорвать связь колес с двигателем, что может стать причиной аварии. Причину протекания не всегда можно определить при обычном осмотре с подливанием тормозной жидкости. Если проблема кроется непосредственно в цилиндре, то необходимо будет разбирать механизм. Однако если протекают соединительные патрубки, то не стоит переживать, ведь их можно легко заменить.

Неисправность привода сцепления

Такие неисправности могут возникать в автомобилях с механическим тросовым видом сцепления. Проблемы могут быть следующие:

• Регулировка троса нарушена
• Произошел разрыв или надрыв (закусывание) троса

Регулировка троса сцепления

Регулировать трос следует с помощью специальной гайки, которая позволяет настраивать отметку троса. К этой процедуре следует подходить серьезно, ведь неправильная регулировка может привести либо к ослаблению троса, либо к его чрезмерному натяжению.

Основная причина разрыва троса – коррозия. В результате разрыва сцепление перестает работать.

Закусывание или же, другими словами, надрыв троса – еще одна причина почему сцепление может перестать работать. Если металлические нити троса начинают стопорить перемещение, упираясь в оплетку, то управление автомобилем значительно усложняется. Могут плохо выжиматься или же не возвращаться в исходное положение педали.

Нагладно об регулировке троса можно посмотреть в видео:

Неисправности сцепления

Характерны основные неисправности сцепления:

1. Износ и выход из строя накладок весомого диска;
2. Корзина на диске повреждена;
3. Загрязнение дисковых накладок маслом;
4. Износ ведомого диска;
5. Потеря эластичности пружин;
6. Лопнувшая или ослабленная диафрагментальная пружина;
7. Лопнувший или изношенный нажимной подшипник;
8. Износ маховика;
9. Повреждение корзины;
10. Заедание вилки.

Признаки поломки сцепления характеризуется затрудненным переключением скоростей во время движения, а также нетипичным шумом треском, увеличением хода педали.

Когда происходит пробуксовка сцепления, происходит появление горелого запаха, автомобиль ведет, повышается расход бензина, двигатель быстро перегревается.

Во время сцепления автомобиль едет рывками, скорее всего у вас выжимной подшипник имеет признаки неисправности. Он деформировался, произошел его износ. Признаки неисправности корзины сцепления возникают при покороблении нажимного диска.

При поломках неисправность привода сцепления имеет следующие причины:

1. Проблемы с механическим приводом (заедание, частичный или полный разрыв троса).
2. Повреждение рычажной системы.
3. Проблемы с гидравликой.

Когда сцепление ведет

Когда сцепление ведет, то возникают противные звуки из коробки передач, а передачи включать становится сложнее. В данном случае есть метод, как проверить сцепление:

1. Включаем мотор, выставляем нейтральную передачу.
2. Выжимаем педаль сцепления.
3. Включаем первую скорость.

Как проверить сцепление и стояночный тормоз?

Обсуждайте, комментируйте, высказывайте ваше мировоззрение! Скрытый гараж: .

https://youtube.com/watch?v=hc_w_OJe22w

ПОКУПАЕМ АВТОМОБИЛЬ.КАК ПРОВЕРИТЬ СЦЕПЛЕНИЕ САМОМУ.

В этом видео я покажу как протестировать сцепление автомобиля при помощи испытанных временем проб,для.

Если при активации передачи приходится прикладывать усилия и при всем этом имеют место странноватые звуки из коробки, то это сначала гласит о том, что диск маховика не отцепляется. В большинстве случаев схожая неувязка решается при помощи прокачки гидравлики и регулировки педали.

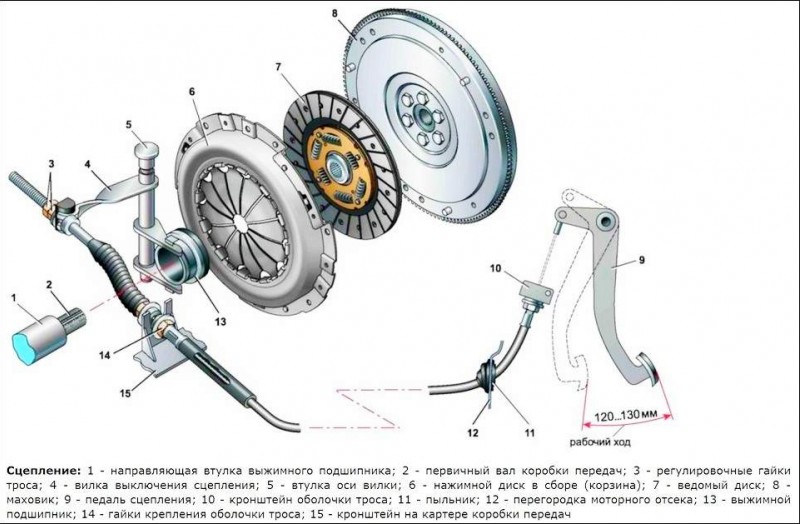

Строение и механизм сцепления

Принцип действия обычного механического устройства простой: оно передаёт крутящий момент двигателя к первичному валу КПП. В основе лежит взаимодействие двух дисков — ведомого и ведущего. Можно перекрывать соединение, отделяя силовой агрегат от коробки, чтобы менять скорость. Усилие передаётся с помощью привода: при нажатии муфты жидкость под давлением поступает в рабочий поршень. Затем шток цилиндра воздействует на вилку и подшипник, момент передаётся дальше, на механизмы. После отпускания педали все детали привода занимают исходные позиции. Корзина и диск плотно прилегают друг к другу.

Привод осуществляется гидравлическим или механическим способом. Пневматика используется редко. На большую часть современных легковых авто ставят однодисковое фрикционное сцепление, состоящий из нескольких механизмов:

• диска с корзиной;
• маховика;
• подшипника;
• торсионного демпфера;
• коленвала со своим подшипником;
• тангенциальной пластинчатой пружины;
• вилки выжимного подшипника;
• направляющей трубы;
• рабочего цилиндра;
• первичного вала;
• болта с шаровой головкой.

Всё это аккуратно размещается в корпусе МКПП.

По тому же принципу работает роботизированная коробка передач — с той разницей, что за выжим сцепления отвечают исполнительные механизмы под управлением блока, а привод здесь электрический.

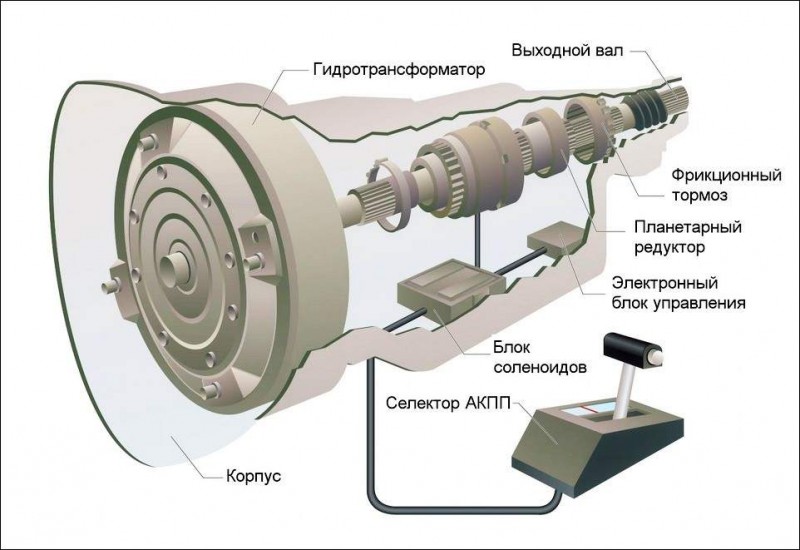

В АКПП и МКПП сцепление различается?

АКПП используют гидромеханический привод с электронным управлением (иногда гидравлический распределитель). Привычного сцепления здесь нет. Сухие диски отсутствуют полностью, а на МКПП именно они являются основным элементом. За включение / отключение крутящего момента на автоматических коробках отвечает гидротрансформатор (или преобразователь). Вместо дисков применяют масляные турбины, поэтому устройство передачи и отмены вращательного момента АКПП называют «мокрым».

Если на механике чаще всего однодисковая муфта, то на автомате — многодисковая. Ввиду отсутствия отдельного акселератора усилие передаётся актуатором или сервоприводом.

Причины выхода из строя выжимного подшипника сцепления

Включенная передача плюс долговременное удерживание сцепления чаще всего и приводят к преждевременному разрушению выжимного подшипника. Совершая такую ошибку в пробках, вы, таким образом, подвергаете подшипник большим нагрузкам, которые и сокращают его срок службы. Стоит отметить, что поломки в системе сцепления, чаще всего, преследуют именно новичков, которые только недавно сели за руль и пока не научились правильно эксплуатировать автомобиль.

Среди водителей водится неверное суждение, многие думают, что только при движении машины выжимной подшипник вращается. Это совсем не так, при выжатом сцеплении на обойму подводится привод крутящего момента. Детали быстро изнашиваются именно по причине не правильного использования сцепления.

Встречаются две разновидности подшипников сцепления:

• Шариковые (роликовые), состоящие из механических узлов, которые передают усилие на подшипник благодаря жестокой связке тяг. Данная конструкция также является и самой распространенной;
• Гидравлические – отличаются от шариковых наличием гидравлики, которая облегчает выжим педали сцепления.

Признаки неисправности сцепления

Признаки неисправного сцепления зависят от того, какими именно неисправностями они были вызваны.

Неполное выключение сцепления. Попросту говоря сцепление «ведет». В такой ситуации после отжимания приводной педали ведущий и ведомый диски не размыкаются полностью, и немного соприкасаются между собой. В таком случае при попытке переключить передачу раздается хруст кареток синхронизаторов. Это очень неприятная поломка, которая может привести к быстрому выходу из строя коробки передач.

• Пробуксовка дисков. То есть, его неполное включение. Такая возможная неисправность сцепления приводит к тому, что поверхности ведомого и ведущего дисков неплотно прилегают друг к другу, из-за чего проскальзывают между собой. Признаком пробуксовки сцепления является наличие запаха горелых фрикционных накладок ведомого диска. Запах напоминает горелую резину. Чаще всего такой эффект проявляется при подъеме на крутую гору или резком старте. Еще один признак пробуксовки сцепления возникает если при увеличении оборотов двигателя происходит лишь ускорение коленчатого вала, в то время как ускорения машины не происходит. То есть, на коробку передач передается лишь небольшая часть мощности от двигателя.
• Возникновение вибраций и/или посторонних звуков при включении или выключении сцепления.
• Рывки при работе сцепления. Они могут появляться как во время трогания машины с места, так и в процессе езды при переключении передач на понижение или повышение.

Вибрации и рывки сцепления сами по себе являются признаками неисправности. Поэтому при их возникновении необходимо как можно быстрее выполнить диагностику и устранить проблему, так ее решение будет дешевле.

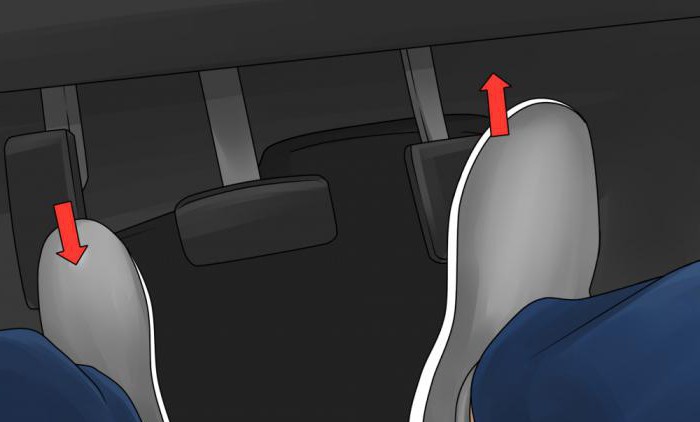

Как проверить сцепление

Если при эксплуатации машины имеется хотя бы один из перечисленных выше признаков неисправности сцепления, то необходимо выполнить дальнейшую проверку отдельных элементов этого узла. Проверить сцепление на машине с МКПП без снятия можно на 3 основных неисправности.

«Ведет» или «не ведет»

Чтобы проверить, не «ведет» ли сцепление, необходимо запустить двигатель на холостых оборотах, выжать сцепление и включить первую или заднюю передачи. Если при этом приходится прикладывать значительные физические усилия или в процессе были слышны хруст или просто «нездоровые» звуки — значит, ведомый диск не полностью отходит от маховика. Точно в этом убедиться можно лишь демонтировав сцепление для дополнительной диагностики.

Еще один способ как можно проверить ведет ли сцепление заключается в том, что при езде с нагрузкой (грузом или в гору) будет слышен запах паленой резины. Это подгорают фрикционы на сцеплении. Нужно выполнять его демонтаж и осмотр.

Буксует ли сцепление

Для проверки сцепления на пробуксовку можно воспользоваться ручным тормозом. В частности, на ровной поверхности поставить машину на «ручник», выжать сцепление и включить третью или четвертую передачу. После этого попытаться плавно тронуться с места на первой передаче.

Если двигатель не справился с задачей и заглох — значит, сцепление в порядке. Если же при этом двигатель не глохнет и машина стоит на месте — значит, сцепление буксует. Ну и конечно при проверке нужно следить за тем, чтобы в процессе работы сцепления оно не издавало посторонних шумящих звуков и вибраций.

Проверка износа сцепления

Довольно просто можно проверить и степень износа ведомого диска и понять что сцепление надо менять. В частности, нужно:

1. Запустить двигатель и включить первую передачу.
2. Не подгазовывая, попытавшись тронуться с места проверить состояние диска сцепления.

• если сцепление «хватает» в самом начале — значит, диск и сцепление в целом в отличном состоянии;
• если «схватывание» происходит где-то посередине — диск изношен на 40…50% или сцепление требует дополнительной настройки;
• если сцепление хватает лишь в конце хода педали — значит, диск критически износился и требует замены. Либо же просто необходимо выполнить регулировку сцепления с помощью соответствующих регулировочных гаек.

Проверка пробуксовки

Как проверить диск сцепления еще? Второй способ не предполагает использования каких-либо специальных методик. Водителю при езде в городском режиме просто необходимо внимательно следить за поведением автомобиля. Например, если машина очень тяжело едет вверх, присутствует запах гари или падение скорости без видимых причин, то имеет место пробуксовка. В этом случае можно попытаться заменить диск сцепления, однако в данном случае виновниками подобного поведения транспорта могут быть и другие элементы системы, а сцепление может оказаться исправным. Так что потребуется дополнительная диагностика.

Как отрегулировать сцепление

Регулировка сцепления легко выполняется с помощью специального болта. На конце троса есть болт с контргайкой, который нам понадобится.

Поворачивая гайку, регулируется ход педали, чтобы он мог составлять 12-13 см. Для увеличения, закручивается гайка на наконечник, уменьшаем расстояние хода, отвинчиваем гайку.

После регулировки, трижды нажимается педаль, затем снова замеряется расстояние от пола до площадки. При необходимости регулировать сцепление до тех пор, пока не достигните нужного хода педали.

Регулировка хода педали сцепления

Гидравлический механизм регулируется иначе. Дистанция между штоком толкателя и выжимной вилкой должна быть около 5 мм. Снимаете пружину с кронштейна цилиндра и вилки.

Регулировочная гайка на штоке цилиндра заворачивается или отворачивается так, чтобы вилка двигалась на свободном ходу с зазором 0,5 см.

Важно! Перед тем, как отрегулировать сцепление, ознакомьтесь с мануалом по обслуживанию и ремонту. Поскольку тут приведены классические примеры регулировки

Характеристики вашего авто могут отличаться, поэтому перед ремонтом необходимо ознакомиться с инструкцией.

Как понять что пора менять сцепление?

Распознать поломку этой части вашего автомобиля совсем несложно. Итак, вот несколько признаков, согласно которым можно понять, что эта часть авто изношена.

Сильный шум, который будет раздаваться при выключении сцепления. Если же вы его все-таки услышите, то это означает то, что выжимной подшипник неисправен. Это чревато последствиями — большим расходом бензина на маленьких расстояниях.

Также одним из важнейших индикаторов поломки является то, что колеса пробуксовывают, когда педаль отпущена. Диски прокатываются вхолостую, что приводит к их нагреванию. Вследствие подобной неправильной эксплуатации, они также в скором времени могут быть деформированы. Это не единственная проблема. Из-за подобных неполадок также иногда сгорают фрикционные накладки, из-за чего в салон машины может просочиться неприятный резкий запах.

Как понять что пора менять сцепление без поездки на СТО? Очень просто! Вам нужно просто немного разогнаться (до скорости примерно 60-70 километров в час), и посмотреть, не буксуют ли ваши диски. Бывает, кстати, и такое, что дело не доходит даже до пробуксовки — водитель видит, что двигатель работает на полную мощность, однако необходимая скорость не достигается. Это самый главный индикатор того, что сцепление функционирует неправильно.
