Проверяем уровень масла в вариаторе nissan

Периодичность замены масла

В вариаторе применяется специальная разновидность масла, т.к. сам принцип действия этого узла не похож на обычные автоматические коробки передач. Маркируется такое средство буквами «CVT», что в переводе с англ. языка обозначает «бесступенчатую трансмиссию».

По свойствам смазочный материал существенно отличается от обыкновенного масла.

По рекомендациям профессионалов следует проводить замену смазки в вариаторных КПП не позднее, чем каждые 30000-40000 км на спидометре. Лучше менять немного раньше.

Периодичность смены жидкости владелец определяет самостоятельно, но рекомендуется не превышать показатель в 45 тысяч км.

Сигналы к замене смазки:

• Километраж достиг граничной для замены отметки (45000 км).
• Существенно изменился цвет масла.
• Появился неприятный запах.
• Образовалась твердая механическая взвесь.

Управляемость транспортного средства зависит от своевременно проведенных работ.

Какое масло лить в вариатор? Выбираем ATF.

Долгое время отечественные автомобилисты обходили стороной бесступенчатую коробку передач или попросту – вариатор. Но в последнее время ситуация на автомобильном рынке стала меняться если не кардинально, то как минимум заметно: все чаще и чаще автолюбители выбирают модели авто с CVT. Подобная тенденция наметилась благодаря двум основным факторам: все больше именитых производителей транспортной техники стали оснащать легковые авто и внедорожники вариатором; сегодня этот тип коробки передач практически полностью изучен, известны главные достоинства и недостатки CVT.

Регулярно появляются специалисты и целые мастерские, предлагающие свои услуги по ремонту и обслуживанию бесступенчатой КПП. Достать детали, расходные материалы и комплектующие к ней – уже не проблема даже в небольшом городе.

Нужно ли проводить замену масла?

Уже после 30-40 тысяч пройденных километров масло начинает утрачивать способность эффективно выполнять свои задачи. Интенсивность утраты свойств во многом связана с перечисленными выше неблагоприятными условиями. То есть, чем чаще и агрессивней эксплуатируется автомобиль, тем быстрее ATF приходит в непригодность. Она загрязняется металлической стружкой – продукт износа механических частей коробки. Ухудшение качества масла оказывает разрушительное воздействие на составные части CVT – ремень, шкивы.

А если учесть, что в вариаторе есть гидроблок – одна из самых дорогостоящих частей, – то смена масла должна проходить не только своевременно, но еще и ответственно. Ориентируйтесь на оригинальные масла и все предписания, которые указывает изготовитель узла в инструкции. Вы могли заметить, что ATF жидкость может быть красного или зеленого цвета. Смешивать два различных по цвету вещества нельзя. Лучшее масло для коробки вашего автомобиля – тот продукт, который указан в сервисной книжке. Именно там перечислены все допустимые к использованию бренды.

Видео о правильной замене жидкости

Одновременно с заменой жидкости специалисты рекомендуют менять фильтры и чистить магниты, установленные в поддоне узла. Фильтр в железном корпусе – грубой очистки – в первый раз достаточно промыть, но уже во время следующей замены лучше всего заменить его новым экземпляром. Бумажный фильтрующий элемент – тонкой очистки – следует менять каждый раз одновременно с ATF. Улавливающие металлическую стружку магниты лучше всего тщательно очистить.

Фильтр грубой очистки	Фильтр тонкой очистки

Когда нужно менять масло в CVT?

Когда в вариаторе наблюдаются проблемы с переключением скоростей, то вероятнее всего: не хватает масла, либо оно сомнительного качества. По сути, все возникающие поломки в вариаторе и их признаки схожи с проблемами в АКПП и МКПП. Появляются рывки, движок глохнет. Также, специалисты рекомендуют замену жидкости в трансмиссии при потере ее первоначального вида и ухудшении работы агрегата.

Если жидкость в CVT не заменять достаточно долго, существуют большие риски полной поломки агрегата. Нет абсолютно никакой необходимости доводить до полного выхода из строя вариатора. Наилучшим вариантом и профилактической мерой может стать периодическая проверка уровня жидкости. Проверку уровня можно проводить как в специализированной мастерской, так и самостоятельно.

Почему вообще нужно озадачиваться поиском щупа для проверки уровня и состояния масла в КПП, вопрос вполне закономерный. Ведь многие ездят на машинах много лет, даже не зная о том, как устроена коробка передач. И на качество работы машины этот фактор вроде бы не влияет. Однако не все так просто и для этого есть много причин, а ват самые основные из них:

• Во-первых, трансмиссионная система автомобиля, как и любое устройство, работающее благодаря постоянному контакту и взаимодействию металлических элементов, нуждается в хорошей смазке.
• Во-вторых, во время движения автомобиля шестеренки сильно нагреваются, а единственной системой охлаждения в КПП выступает трансмиссионное масло.
• Ну и в-третьих, масло для коробки передач, как и любое другое, имеет определенный срок службы. Высокая температура, которая иногда может достигать 150 °C, металлическая стружка от шестерней, вспенивание жидкости и другие неполадки в итоге снижают рабочие характеристики масла и присадок, или приводят к испарению смазочного материала.

Для того чтобы продлить эксплуатационный период коробки передач многие производители рекомендуют менять трансмиссионное масло каждые 60 тыс. км пробега для автоматических коробок передач. При этом для заднеприводных моделей этот срок может быть увеличен еще на 20 тыс. км, а при агрессивном стиле вождения снижен до 40 тыс. км.

Каким цветом должно быть масло в вариаторе

В нормальном состоянии оно не будет отличаться по цвету от нового из канистры. Если вещество стало мутным, заметно изменило оттенок или потемнело, значит оно непригодно. Также не должно быть пены, осадка или посторонних частиц.

Слева — старое масло, справа — новое

Для вариатора или CVT предназначается особый тип масла. Он не только обладает смазывающими свойствами, но и предотвращает проскальзывание. Когда не хватает смазывающей жидкости, ремень начинает проскальзывать по шкивам и повреждать их. В итоге шкивы придется менять, а их цена составит порядка 65 тысяч рублей.

В мануалах ко многим современным автомобилям указывается, что срок службы масла равен ресурсу вариатора. Но на самом деле жидкость со временем загрязняется, а при наличии проблем с пробкой может и вовсе вытекать

Поэтому важно проверять состояние жижи и ее количество

Замена масла в вариаторе: советы экспертов

Любому водителю вне зависимости от его стажа вождения необходимо знать, как произвести замену масла в вариаторе. Правильным названием такой процедуры будет замена жидкости внутри трансмиссии. Своевременное обслуживание вариатора сможет гарантировать то, что прослужит он довольно большой промежуток времени. Но для того, чтобы грамотно произвести замену, необходимо обладать определенными навыками. Необходимо выяснить какое именно масло необходимо заливать в вариатор.

Довольно часто после того как замена начинает приближаться, водители даже не знают какой объем жидкости необходимо залить внутрь трансмиссии. Объем жидкости высчитывается исходя из бренда автомобиля и его технических показателей. Средней цифрой можно назвать 4 литра. Покупая новый автомобиль можно не смотреть на объем заливаемой жидкости, так как производитель заливает её с небольшим запасом.

Как подобрать масло?

Жидкость для вариаторов бывает двух видов:

Лучшим решением будет выбрать тот вид, который прописан в инструкции к автомобилю. Зачастую большинство современных производителей склоняются к рекомендациям о том, чтобы каждый водитель использовал именно их жидкость для своего автотранспорта. Существуют некоторые марки автомобилей, которые и вовсе откажутся должным образом функционировать в том случае если жидкость, заливаемая в них, будет не той марки.

Критерии выбора

Наверняка каждый озадачит себя вопросом, почему же необходимо придерживаться, такому серьезному контролю по поводу той жидкости, которую необходимо заливать. Все довольно просто, рассмотреть можно на примере масла HMMF. Данное масло несет с собой довольно серьезный набор присадок, которые необходимы для лучшего охлаждения.

Также в составе присутствуют специальных химические элементы, которые удерживают специальную грань, когда смазка деталей идеально сочетается с их скольжением, не создавая чрезмерного нагрева. Это позволяет добиться минимального износа шестерен и отличной плавности хода.

Стоит только представить то, что одна жидкость должна справляться с работой смазывания, увеличения трения, охлаждения и частичного удаления продуктов износа. И те автомобили, которые работают на нём, попросту не смогут обойтись без всех этих функций которые могут отсутствовать в другом масле.

Периодичность замены жидкости каждый производитель опять же устанавливает свою.

Полная или частичная замена масла?

Многие в ходе замены начинают думать о том, нужно ли 100% замены или достаточно будет частичной. Замена масла полностью, также как и частичная имеет ряд своих плюсов и минусов. Среди плюсов полной замены можно назвать- полное обновление масла внутри агрегата, но это так же хорошо, как и плохо. Детали подстраиваются под работу в определенном темпе, благодаря которому они могут работать долгие годы и если полностью обновлять масло, можно рассчитывать на довольно скорый ремонт из-за непривычки коробки работать в данном режиме.Но полная замена смазки удаляет из вариатора все вредоносные примеси, очищает стенки от стружки металла и дорожной пыли.

Частичная замена масла в вариаторе представляет собой замену лишь нескольких литров, обычно половины. Она необходима для обновления старого масла на довольно свежее, тогда детали будут работать именно в том темпе, с которым им привычно работать и никаких проблем не возникнет. Но частичная замена не способна удалить полностью все количество стружки из картера и стенок коробки, а из-за трущихся шестерней, её скапливается не мало.

Выбор в том, каким видом смены воспользоваться, остается за автовладельцем.

Полная и частичная замена масла в вариаторе

Как несложно догадаться, менять масло можно:

• самостоятельно;
• на станции технического обслуживания.

Существует несколько способов замены смазки в вариаторе: частичная, полная аппаратная, полная методом пролива.

Частичная замена

В этом случае происходит обновление имеющейся в коробке смазки. Принцип достаточно простой. Некоторое количество жидкости сливается, после чего заливается точно такой же объем свежей смазки и затем итоговый уровень корректируется.

Для частичной смены смазки предварительно коробку следует прогреть, для чего достаточно проехать на автомобиле 10-15 км. После этого машина ставится на подъемник или на смотровую яму, под область вариаторной коробки подставляется емкость, открывается сливная пробка, и масло сливается до нужного уровня. По завершении слива пробка закручивается.

Далее новая жидкость заливается в объеме слитой. Перед частичной заменой необходимо подобрать смазку, полностью идентичную имеющейся по свойствам, допускам и производителю. Это существенно уменьшит риск неприятных последствий при смешивании двух трансмиссионных жидкостей.

Следует помнить, что обновлять путем частичной замены нужно не менее трети объема залитого масла. При этом происходит смешивание свежей жидкости со старой, не слитой из вариатора через сливное отверстие.

Для полного обновления трансмиссионной жидкости процедуру частичной замены необходимо повторять как минимум 3-4 раза с интервалом в 500-700 км. Во время процедуры рекомендуют дважды менять все фильтры коробки (на первом и на последнем этапе), а также тщательно промыть поддон.

Полная замена

Чтобы полностью поменять смазку в вариаторной коробке своими руками, нужно заранее подготовить:

• требуемый объем свежей жидкости (конкретную марку и количество для замены следует узнать из руководства к автомобилю);
• чистую ветошь;
• емкость для слива;
• комплект инструментов;
• новый масляный фильтр для вариатора;
• прокладку для поддона либо герметик.

Как и в случае частичной замены, перед процедурой коробку требуется прогреть, проехав на машине порядка 10 км. Далее устанавливаете авто на смотровую яму или на эстакаду и глушите двигатель. После этого нужно подождать около часа, пока вся жидкость не скопится в поддоне.

Теперь можно сливать жидкость. Для этого установите подготовленную емкость под сливную пробку и открутите последнюю. Дополнительно из вариатора можно вынуть щуп.

Ждите, пока масло не перестанет вытекать. Далее демонтируйте поддон, открутив его крепежные болты. Снятый поддон необходимо промыть чистящим средством, удалить с магнитов стружку и прочие загрязнения.

С большинства моделей вариаторных коробок рекомендуют также снять гидроблок, предварительно отключив соленоиды, и промыть его. Помимо этого крайне желательно изучить информацию по демонтажу клапанной плиты для конкретного автомобиля.

После снятия всех деталей и полной их очистки можно поменять внутренние фильтры КПП. По завершению замены гидроблок монтируется на свое место, затем устанавливается внешний фильтр и, наконец, ставится чистый и сухой поддон.

Выполнив сборку, проверьте, совмещаются ли шкив вариатора с цилиндром гидроблока. Для этого последовательно переключайте в разные положения находящийся в салоне селектор.

Убедившись, что все в порядке, можете заливать новую смазку в вариатор через заправочное отверстие. Закончив замену жидкости, проверьте ее уровень щупом и при необходимости скорректируйте.

Какое именно масло надо заливать?

Масло для вариатора Митсубиси Аутлендер XL – DIA QUEEN CVTF-J1. Это оригинальное масло, которое создавалось именно для Outlander XL. Во время покупки надо быть уверенным, что это не подделка, поэтому надо брать масло в проверенных магазинах. Кстати, для качественной замены масла в Аутлендере потребуется 12 литров масла. Вот такое масло для вариатора Митсубиси Аутлендер 3 надо купить и в таких количествах.

В ИЭ только рисунок с указанием где находится щуп.

На «холодной» машине (простояла часов 8) вынул щуп

Протер его чистой ветошью. На нем три прорези (метки) между двумя «изломами». Имеются две надписи — HOT и COLD. НАд вторым «изломом» есть еще надпись «ADJAST AT HOT» (Регулировать на горячем)

Вставил щуп обратно в горловину, вынул. Имеем уровень.

Только не понятно — норма или нет?

Вот инструкция по проверке от другой машины

Если в вариаторной коробке передач используется некачественная смазка, она не сможет выполнять возложенные на нее функции. В результате трение на внутренних деталях трансмиссии увеличится, что приведет к преждевременному изнашиванию компонентов КПП. Из-за этого продукты износа будут забивать каналы смазочной системы. Появятся сложности при переключении разных режимов КПП, коробка начнет работать с рывками и толчками.

Проверка уровня масла

Проверка масла в коробке передач – верный способ определить, нуждается ли агрегат в процедуре замены. Вот пошаговая инструкция, как проверить масло:

1. Поместить автомобиль на ровную поверхность, завести двигатель и дать ему поработать на холостом ходу в течение около 15 минут.
2. Зажать педаль тормоза и, не отпуская ее, провести рычаг переключения передач автоматической коробки последовательно по всем позициям с задержкой между ними в 10-15 секунд.
3. Оставить рычаг в позиции для парковки (Р), отпустить педаль тормоза.
4. Открыть капот машины, найти верхнюю часть трансмиссии.
5. Вынуть щуп, протереть его чистой сухой безворсовой тканью и снова опустить в отверстие, снова вынуть. Оценить уровень смазки. Он должен находиться между максимальной и минимальной отметками.

Кроме уровня, следует оценить и состояние смазочного материала. Для этого с помощью щупа нанести небольшое количество масла на белую чистую ткань. Если оно окажется слишком темным, непрозрачным, со взвесью каких-то частиц, примесью металлической стружки – значит, масло пора менять. Нормальное масло – красного цвета, прозрачное, без вкраплений.

Процесс замены масла в Кашкае с вариатором

Заменить масло в Qashqai с вариатором можно самостоятельно. Для этого необходимо заехать в гараж и заглушить двигатель. На все действия у водителя есть минут 15-20, пока коробка и двигатель горячие. Для замены масла необходимо обзавестись следующим инструментарием:

• две 4-литровые канистры масла;
• «плоская»отвертка;
• емкость,в которую будет сливаться отработка (объем не меньше 3 л);
• набор ключей – гаечные и рожковые;
• лейка;
• две-три чистые тряпки либо ветошь;
• резинка-уплотнитель для поддона;
• чистящее средство для поддона и фильтра (подойдет обычная солярка);
• фильтр грубой очистки (в случае невозможности промывки уже установленной сеточки).

Прежде чем приступать к этому процессу, необходимо отнестись к работе со всей внимательностью и строго выполнять следующие шаги:

1. Установить паркетник на яму.

2. Демонтировать защиту силовой установки.

3. Найти пробку и установить под нее емкость для отработки.

4. Отвинтить пробку – гаечный ключ в помощь.

 5. Окрутить винты, которые фиксируют поддон и аккуратно снять его (в нем может остаться отработанное масло).

6. Произвести осмотр магнитов, которые расположены внутри поддона. При необходимости произвести очистку изделий.

7. Снять и вычистить фильтр-сетку. В случае неудачи – заменить на новый.

8. Возвратить на место фильтр и магниты. Изношенную резинку-уплотнитель поддона заменить с применением герметика.

 9. Установить поддон и проверить надежность фиксации болтов.

10. Залить с помощью лейки масло в вариатор.

11. Проехать на автомобиле несколько метров (до 1 километра примерно).

12. Произвести замер уровня масла и в случае необходимости добавить до отметки.

Необходимые инструменты и запчасти, расходники

Для самостоятельной замены понадобятся следующие инструменты:

• пассатижи;
• плоская отвертка;
• торцевой ключ или головка на 10 и 19;
• рожковый ключ на 10;
• воронка.

И такие расходники (в скобках указаны оригинальные номера):

• оригинальная жидкость NISSAN CVT Fluid NS-2, ~8 л (KLE52-00004);
• уплотнитель для поддона вариатора NISSAN GASKET OIL-PAN (31397-1XF0C / MITSUBISHI 2705A015);
• фильтр теплообменника вариатора (MITSUBISHI 2824A006 / NISSAN 317261XF00);
• прокладка корпуса теплообменника вариатора (MITUBISHI 2920A096);
• фильтр вариатора Кашкай грубой очистки (NISSAN 317281XZ0D / MITSUBISHI 2824A007);
• прокладка для пробки слива (NISSAN 11026-01M02);
• пробка сливная – на всякий случай, вдруг на старой сорвется резьба (NISSAN 3137731X06).

Кроме этого, нужны будут пустая тара достаточного объема для слива отработки, чистые тряпки, очиститель.

Особенности проверки уровня масла в вариаторе у разных марок авто

В CVT обычно имеется щуп, по которому можно определить количество масла. Он имеет скрученную форму, под нижним завитком находятся метки. Нередко риски представляют собой круглые прорези. Но некоторые производители используют буквенные обозначения, указывающие на минимальный и максимальный допустимый уровень.

На щупах большинства автомобилей, например, Mitsubishi или Honda, нанесены метки Hot и Cold. Часто они располагаются рядом с круглыми прорезями. При проверке на горячем двигателе масло должно находиться на отметке «Hot». Если производится замер уровня с холодным мотором, значит жижа должна доходить до деления «Cold».

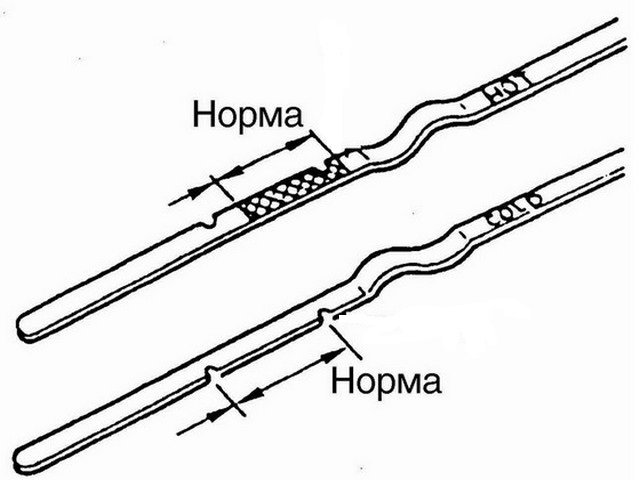

Сверху — метки замера масла на горячем двигателе, снизу — метки замера масла на холодном двигателе

Если щупа нет, проверка все равно возможна. При диагностике коробок данного типа необходимо откручивать кнопку уровня жидкости. Не стоит путать её со второй пробкой, используемой для заливки. Для точной интерпретации результатов определения количества жидкости в CVT можно воспользоваться таблицей:

Определение уровня масла в вариаторе по щупу и без щупа
Способ проверки	Тип рисок на щупе*
По щупу	Отметки Hot и Cold	Две круглые прорези	Три круглые прорези	Штриховка	Отметки min и max
	Нормальный уровень		Нормальный уровень		Нормальный уровень	Нормальный уровень с прогретым мотором	Нормальный уровень с прогретым мотором
с прогретым двигателем	масло на отметке HOT	с прогретым двигателем (горячая зона)	масло находится на заштрихованной зоне, немного выше верхней прорези	с прогретым двигателем (горячая зона)	масло находится на заштрихованной зоне — от средней до верхней прорези	масло на штриховке	масло между отметками min и max
с холодным двигателем	масло на отметке Cold	с холодным двигателем (холодная зона)	масло находится между прорезями	с холодным двигателем (холодная зона)	масло находится между нижней и средней прорезями
	Превышение уровня		Превышение уровня		Превышение уровня	Превышение уровня	Превышение уровня
с прогретым двигателем	жидкость выше метки на 1-2 см и более	с прогретым двигателем (горячая зона)	масло выше штриховки и намного выше второй прорези	с прогретым двигателем (горячая зона)	жидкость выше верхней прорези	жидкость выше штриховки	масло выше отметки max
с холодным двигателем	с холодным двигателем (холодная зона)	жидкость выше верхней прорези	с холодным двигателем (холодная зона)	масло выше средней прорези
	Низкий уровень		Низкий уровень		Низкий уровень	Низкий уровень	Низкий уровень
с прогретым двигателем	жидкость ниже метки на 1-2 см и более	с прогретым двигателем (горячая зона)	масло возле нижней прорези или ниже	с прогретым двигателем (горячая зона)	масло ниже средней прорези	масло ниже штриховки	масло ниже отметки min
с холодным двигателем	с холодным двигателем (холодная зона)	жидкость ниже нижней прорези	с холодным двигателем (холодная зона)	жидкость ниже нижней прорези
Без щупа (слив масла через пробку)	Нормальное количество	Превышение нормы	Нехватка масла
	3,2-4 литра	более 4-4,5 литров	менее 3,2 литра

*Примечание. Нижняя метка наносится возле кончика щупа.

Запчасти для смены смазки в CVT

масло Nissan CVT NS-3

Для замены масла в вариаторе Ниссан X-Трейл т32 понадобится сама трансмиссионная жидкость. В качестве нового масла используется Nissan CVT NS-3, которое производится на заводах Total и Idemitsu. Объем смазки при сливе может доходить до 6 л, поэтому понадобятся две 4-литровые канистры трансмиссионной жидкости.При обновлении системы смазки вариатора X-Trail t32 также понадобятся:

• уплотнительное кольцо под сливную пробку (идет в каталоге под номером 1102601M02);
• прокладка поддона (313971XF0D);
• фильтр грубой очистки (его можно промыть, меняется на усмотрение водителя, каталожный номер 317281XZ0D);
• резиновое кольцо на фильтре (315261XG0A);

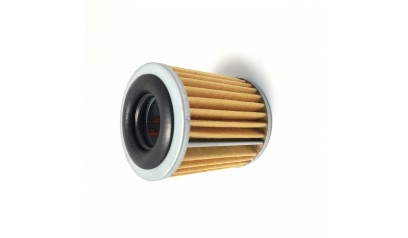

• фильтр тонкой очистки (штатный идет под номером 31726-3XX0A, но подойдет и от CVT-7 317263JX0A);
• уплотнительное кольцо под крышку фильтра (315263VX0A).

«Ниссан-Кашкай» J10, регламент замены масла в вариаторе

Поскольку это самая распространенная комплектация модели (во многом за счет вторичного рынка), не будем затрагивать J11 и остановимся на ней. Тем более что порядок действий по замене масла в вариаторе «Ниссан-Кашкай» (будь то 2008 или 2020 года) более-менее одинаковый. Итак, первое, что следует иметь в виду, – мотор надо прогреть до 50-80 градусов Цельсия (для этого достаточно проехать 10 км). Далее картина следующая:

1. Установить машину на эстакаду или стенд.
2. Демонтировать защиту ДВС.
3. При включенном моторе поочередно включать передачи с задержкой на каждой в 7 секунд, после чего режим P.
4. При помощи щупа на по-прежнему работающем двигателе проверить уровень смазки (щуп извлекается нажатием отвертки на язычок стопора), где норма будет ближе к отметке HOT, и заглушить мотор.
5. Щуп убрать назад без защелкивания для облегченного слива жидкости впоследствии.

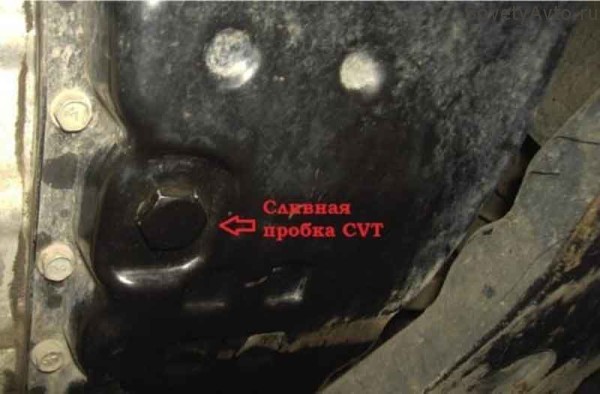

6. Открутить пробку слива и наполнить старой смесью приготовленную заранее емкость (будет около 7 литров, достаточно 20 минут).
7. Попутно заменить фильтр маслоохладителя и промыть радиатор охлаждения.
8. Закрутив пробку на место, снять поддон (аккуратно, там будут остатки «трансмиссионки»).
9. После очистки поддона поменять прокладки и убрать стружку с магнитов.
10. Установить на место, не слишком сильно затягивая и заменив медную шайбу сливной пробки.

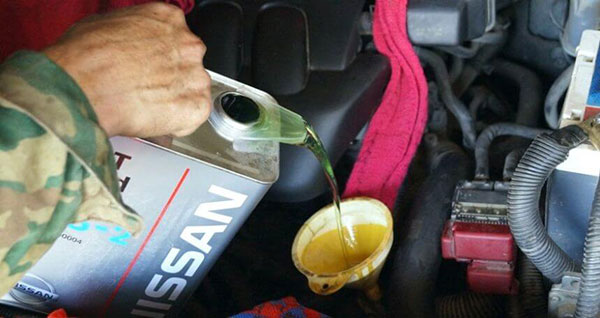

11. С помощью воронки через спец. щуп залить свежее масло, после чего замерить уровень щупом («на холодную» отметка должна быть между рисок, на прогретой КПП – около HOT).
12. Затем необходимо скинуть показания счетчиков и датчиков во избежание ошибок ЭБУ (для этого есть диагностический сканер) или съездить на компьютерную диагностику в автомастерскую.

Проверка уровня масла в вариаторе Ниссан

Чтобы проверить уровень масла в CVT на Нисан (Кашкай j10 Х-Трейл Т30) необходимо прогреть смазку. В теплое время нужно будет проехать около десяти километров, чтобы температура масла достигла 50-80 С, в то время как зимой нужно будет прокатиться 25 км. Если масло слишком горячее, надо дать остыть.

Этапы проверки уровня масла в вариаторе Nissan с щупом

• Автотранспорт устанавливается на горизонтальной поверхности – наклоны не допускаются. Проверка выполняется при работающем на холостом ходу двигателе.
• Поочередно рычаг переключается в каждой позиции (P, R, N и D) нажимая педаль тормоза и удерживается в течение пяти-десяти секунд. После этого вариатор устанавливается в режим Р и отпускается тормоз.

• Нужно открыть капот и вынуть щуп из горловины вариатора, обозначенной пометкой «Transmission» или CVT. Чтобы освободить щуп для контроля уровня масла необходимо нажать на фиксирующую защелку. Чтобы не испачкаться рекомендуется заранее вооружиться специальными перчатками или ветошью.
• После извлечения щупа, необходимо его тщательно вытереть досуха чистой ветошью, которая не оставляет мелких частиц или ниток, поскольку они, равно как и влага могут привести к всевозможным проблемам в случае попадания внутри вариатора.
• Очищенный щуп опускается в горловину до конца без защелкивания фиксатора и удерживается так пять-десять секунд. На нем после извлечения остается след масла, указывающий настоящий уровень.

• На щупе есть отметки наибольшего и наименьшего допустимого уровня. В идеале след масла на поверхности щупа должен быть в интервале HOT. На разных моделях Ниссан Кашкай j10, Теана отметка может быть обозначена «add – 1pt» или «don’t – full – max».
• После определения имеющегося уровня масла в вариаторе щуп опускается обратно в горловину и надежно фиксируется защелкой. Проверка окончена.

Процедура несложна и легко могут справиться даже водители автомобиля Ниссан с маленьким стажем

Важно, чтобы во время процедуры мотор не переставал работать на холостом ходу

Что делать, если щупа нет?

На моделях Nissan JUKE, Кашкай j11, Х-Трейл Т32 или других вариациях вместо щупа заглушка. В таком случае проверить уровень масла будет сложнее. Чаще всего для этого обращаются в авторизированный сервисный центр, где процедуру выполняют профильные мастера.

Те, кто не хочет, не может срочно подъехать в СТО или желают сэкономить, могут попробовать проверить количество масла слив его. Вариатор оснащен специальным контрольным отверстием (заливное отверстие). Коробку необходимо нагреть до сорока градусов, и открутить контрольку (при работающем моторе). Масло из канала начинает вытекать тонкой струей. Если не течет – надо доливать, пока не появиться масло. Затем пробка закручивается и процедуру можно считать оконченной.

Делаем щуп сами

Если второй способ кажется слишком сложным и трудоемким, то можно сделать щуп самостоятельно. Для начала нужно снять заглушку в том месте, где должен располагаться щуп. Далее нужно измерить глубину от края коробки до поддона. Это можно сделать с помощью металлического тросика и попробовать поискать совместимый щуп подходящего размера. Измеритель масла можно купить от другой модели Ниссан.

Иногда сталкиваются с разницей в длине, но щуп можно укоротить и вклеить в заглушку автомобиля. Таким образом измерить уровень масла в вариаторе в дальнейшем не будет больше проблемой.

Первая стадия

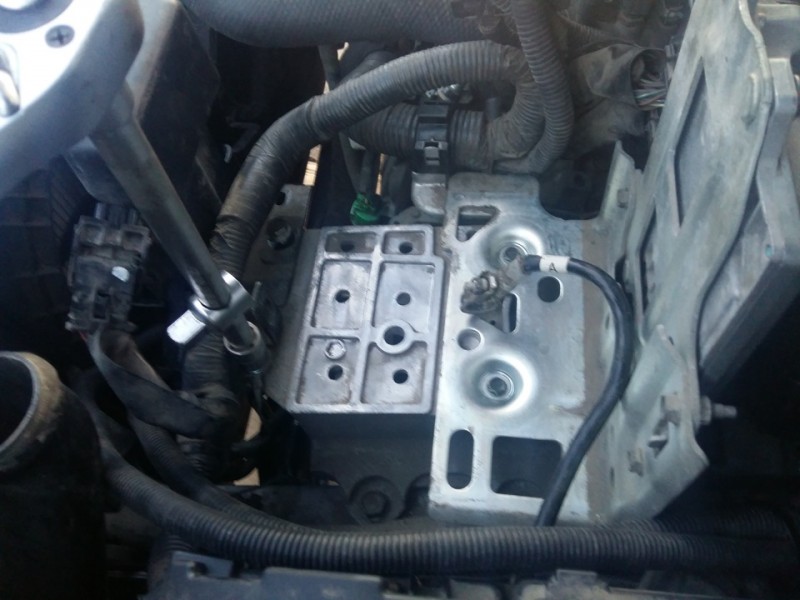

Снимаем аккумулятор.Снимаем воздуховод.Отсоединяем разъемы с блоков управления двигателя и коробки передач. На моторах 2.0 перед аккумулятором сначала идут мозги коробки TCM с одним разъемом, за аккумулятором мозги двигателя ECM с 3 разъемами.

Отсоединяются легко, интуитивно понятно. Откручиваем головкой на 13 два болта крепления мозгов коробки и отводим ее в сторону, снимать не нужно она не помешает

Прежде всего, транспортное средство ставится на домкрат, смотровую ямы или эстакаду. Снимается левое переднее колесо. Демонтируется накладка, защищающая двигатель от ударных нагрузок. При помощи ключа и головки на 19 снимается пробка.

Под отверстие заранее нужно подставить емкость, куда стечет отработанная техническая жидкость

После этого необходимо поменять фильтрующий элемент, установленный в модуле охлаждения вариатора. Алгоритм действий следующий:

• Снимается накладка элемента, защищающего от брызг. Под накладкой расположена пара фиксирующих болтов.
• Пока сливается техническая жидкость, демонтируется аккумуляторная батарея, воздуховод, снимаются разъемы блока управления силовой установкой и вариатором. Все манипуляции проводятся ключом с головками на 10 и 13.
• Снимаются трубки, по которым циркулирует антифриз. Делается это для того, чтобы тщательно очистить их от следов старого масла.
• Выкручиваются болты, фиксирующие модуль охлаждения. Чтобы снять фильтр, достаточно немного отодвинуть охладитель. Фильтр меняется вместе с прокладкой, она также подвержена загрязнению и механическому износу.

ProVariator.RU

Вариатор или вариаторная коробка передач устанавливается на современные автомобили японского и американского производства как замена коробке «автомат». Не стал исключением и «Mitsubishi Outlander XL». В нем установлена вариаторная коробка японского производителя «Jatco» с серийным номером «JF011FE», которая устанавливается такие машины, как «Nissan» и «Renault». В «Mitsubishi» не предусматривали замену масла в трансмиссии «Outlander XL». По инструкции оно используется на протяжении всего срока эксплуатации машины. Но опыт показал, что трансмиссионную жидкость в «Аутлендере» все-таки нужно менять. Мастера на СТО утверждают, что в среднем машина проходит без замены масла в вариаторе 90 тысяч километров.

Замена масла в вариаторе Митсубиси Аутлендер XL

• требуется в таких случаях:
• автомобиль пробуксовывает на асфальте;
• вы почувствовали вибрацию в коробке;
• двигатель начал «троить» на холостом ходу;
• пропала мощность двигателя;
• вы услышали посторонние звуки при переключении передач.

Подготовка к замене масла в вариаторе Митсубиси Аутлендер XL

В вариатор « Mitsubishi Outlander XL » нужно заливать только оригинальное масло « DIA QUEEN CVTF-J1 », которое рекомендовано компанией « Jatco ». Неоригинальное масло навредит работе трансмиссии и может привести к ее дальнейшей поломкHе. Для замены вам понадобится: головки с удлинителем на 10 и 19, 12 литров трансмиссионного масла « DIA QUEEN CVTF -J1 », новая прокладка для поддона вариатора, керосин или ацетон, 2 лейки, плоская отвертка, нож, емкость для отработанного масла.

Процесс замены масла в вариаторе «Mitsubishi Outlander XL» Перед заменой масла прогрейте машину до 70 градусов. Это нужно для правильного замера его уровня.

Загоните машину на смотровую яму и, вытянув щуп, замерьте уровень масла в вариаторе. Такой же уровень у вас должен быть после замены .

Замерять уровень нужно только на горячей машине при работающем моторе. На щупе «Аутлендера» нанесены 3 метки: «Cold», «Medium» и «Hot». Уровень масла должен находиться в районе отметки «Hot».

• Головкой на 10 открутите два передних болта защиты картера, а два задних ослабьте. Сдвиньте защиту вперед и снимите ее.
• Прикрепите лейку проволокой к любой детали на днище, чтобы она находилась под сливной пробкой.Поставьте под нее емкость для отработанного масла и головкой на 19 открутите сливную пробку вариатора.

Масло из трансмиссии сливается около 40 минут. За это время сольется около шести литров, поэтому подготовьте соответствующую емкость.

• Закрутите сливную пробку. С помощью второй лейки через отверстие для щупа залейте в вариатор ровно такое же количество масла, которое из него вылилось.

Картер снимайте осторожно, поскольку в нем остается масло. В общей сложности из вариатора вместе с картером сольется примерно 6.5 литров масла

• Промойте внутреннюю часть картера керосином или ацетоном от остатков отработанного масла. Плоской отверткой подденьте фильтр грубой очистки и снимите его. Промойте фильтр керосином или ацетоном и дайте ему высохнуть.
• Ножом удалите с поддона старую прокладку.
• Установите на место фильтр грубой очистки. Установите новую прокладку на картер и прикрутите его на место. Закрутите сливную пробку и установите на место защиту картера.
• Залейте через отверстие щупа в вариатор такое же количество масла, которое стекло во второй раз.
• Заведите двигатель и дайте ему поработать несколько минут на холостом ходу. Затем переключите по очереди все передачи. Проверьте щупом уровень масла. Если он не доходит до уровня, который был перед началом замены, то доливайте масло малыми порциями.

Уровень масла нужно проверить еще несколько раз в течение недели и при необходимости долить его.

Замена масла в вариаторе Nissan Qashqai 2.0

Снятие и замена задних стоек ВАЗ 2110

Что смазывать при замене тормозных колодок

Замена ремня генератора Форд Фокус 2

Замена шкворней на ГАЗ 3110 своими руками

Самостоятельная замена топливного фильтра Ниссан Альмера Классик

Самостоятельная замена редуктора заднего моста ВАЗ 2107

Самостоятельная замена передних амортизаторов ВАЗ 2107
