Как проверить генератор на работоспособность различными способами

Внешний осмотр

Обнаружить неисправность можно при неравномерном нагреве корпуса инструмента. Касаясь рукой, вы ощущаете перепад температуры в разных местах корпуса. В этом случае инструмент необходимо разобрать и проверить его тестером и другими способами.

При возникновении замыкания витков статора и поиска неисправностей, в первую очередь проводим осмотр витков и выводов. Как правило, при замыкании увеличивается сила тока, проходящая по обмоткам, и возникает их перегрев.

Возникает большее замыкание витков в обмотках статора и повреждается слой изоляции. Поэтому начинаем определение неисправностей проведением визуального осмотра. Если прожогов и поврежденной изоляции не обнаружено, то переходим к выполнению следующего этапа.

https://youtube.com/watch?v=jk_J3v5T8RA

Возможно причина поломки в неисправности регулятора напряжения, возникающая при увеличении токов возбуждения. Для обнаружения проблемы проверяются щетки, они должны быть сточены равномерно и не иметь сколов и повреждений. Затем следует выполнить проверку с помощью лампочки и 2 аккумуляторов.

Проверка диодного моста при помощи лампочки

Естественно мультиметр имеется не у каждого автовладельца и поэтому нужно знать, как проверить генератор транспортного средства подручными средствами? Для этого нужно два куска электрического провода и автомобильная лампа. Сама проверка подразумевает следующие несложные действия:

1. Снимается защитный кожух генератора и на минусовую клемму аккумуляторной батареи подключается пластина диодного моста.
2. Провод от одного конца лампочки подключается к плюсу аккумуляторной батареи, а вторым нужно поочерёдно прикасаться к клеммам оставшихся диодов и к местам подключения обмотки стартера.
3. Если на любом выводе диода лампа загорается, значит, этот элемент вышел из строя и его нужно поменять.

В некоторых случаях может потребоваться проверка диодного моста на обрыв, для чего нужно провести следующие манипуляции:

1. Провод от минусового контакта лампочки подсоединяется к минусу аккумуляторной батареи и в аналогичной последовательности с проверкой на пробой диодов, проводится их тестирование. Единственное что в такой ситуации лампочка должна постоянно гореть.
2. Если в процессе проверки на любой из клемм диодов лампочка не загорелась или её свет очень тусклый, то произошёл обрыв детали и её придётся поменять.

Выявить, почему возникают неисправности в диодном мосту генератора можно самостоятельно в условиях гаража. При этом потребуется обычный тестер, который есть практически у каждого автолюбителя или автомобильная лампочка с двумя проводами.

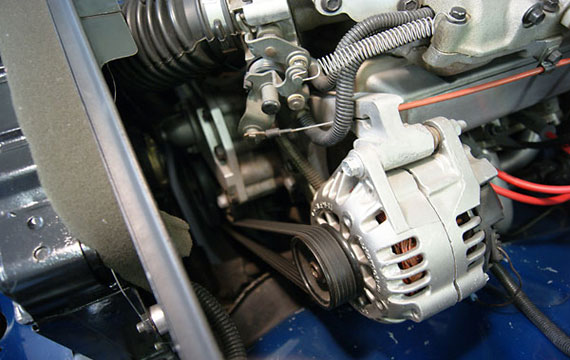

Как проверить генератор не снимая с машины

Есть два способа, используя мультиметр и вообще без него. Первый, относительно новый, заключается в том, чтобы проверить напряжение на клеммах аккумулятора, а второй, старый и проверенный, почти в противоположном — клемму АКБ нужно снять на работающем двигателе.

1. Проверка аккумулятора мультиметром сначала происходит в состоянии покоя — напряжение должно быть в пределах 12.5-12.8 В. Затем надо замерить показания уже на запущенном двигателе, если наблюдается 13.5-14.5 В при 2 тыс. оборотах, значит все в порядке. При чем на новых автомобилях даже 14.8 В вполне нормально, как уверяют производители — сказывается обилие электроники. В заключение остается проверить напряжение под нагрузкой, то есть, подключив потребители — печку, фары, подогрев, магнитолу. Провал в пределах 13,7–14,0 В считается допустимым, а вот 12,8–13 В уже говорят о неисправности.
2. Второй способ, как и многие «дедовские», простой и безотказный, но при этом довольно опасный и требующий аккуратности. По утверждениям, работает как на ВАЗах, так и на относительно новых авто, вроде Авео. В чем суть — ослабить болт крепления минусовой клеммы АКБ ключом на 10, запустить двигатель и дать небольшую нагрузку, включив один из потребителей например фары. Затем снять клемму при работающем моторе — если он не заглох и свет фар не померк, значит с генератором все точно в порядке, в противном случае можно быть уверенным, что он сломан. Пробовать такой метод следует на свой страх и риск.

Выяснив, что неисправность есть, следует демонтировать и проверять снятый генератор мультиметром, лампочкой и визуально. Проверке подлежит каждый из его элементов по-отдельности.

Признаки неисправности генератора

Неисправности генератора не всегда можно определить с легкостью. Некоторые из них (так называемые «плавающие» неисправности) определяются только на специальном стенде.

Но если вы заметили, что свет фар, при работающем двигателе, стал более тусклым, а в обычный звук работающего мотора вмешиваются посторонние шумы или быстро разряжается аккумулятор, значит пришло время обратиться к мастерам. Потому что лучше предупредить неисправность, вовремя выполнив ремонт генератора, чем однажды испортить себе день неожиданной поломкой.

В последнее время стало очень удобно обращаться в профильные фирмы, специализацией которых является ремонт, обслуживание и продажа стартеров и генераторов. Современное оборудование в сочетании с квалифицированным персоналом и большим выбором запчастей, позволит всего за несколько часов устранить любую неисправность. А диагностика с разборкой и анализом степени износа деталей, поможет быстро установить степень работоспособности и произвести восстановительные работы.

Однако, можно и самостоятельно попробовать выполнить диагностику и устранить некоторые причины неисправностей генератора.

Если в автомобиле не заряжается аккумулятор, то в первую очередь нужно проверить натяжение ремня генератора – ремень должен быть натянут без провисаний. Это конечно можно сделать и на глаз, но лучше все же использовать динамометр: если потянуть за самую длинную ветвь ремня генератора с усилием 10 кгс, то она должна прогнуться не более чем на 10-15 мм.

На большинстве машин степень натяжения ремня генератора можно отрегулировать, ослабив гайку крепления корпуса генератора к регулировочной планке, и перемещая его при помощи монтировки в сторону противоположную от двигателя. После установки необходимой степени натяжения ремня затяните гайку крепления генератора обратно.

Если натяжение ремня генератора в норме, то, скорее всего, в замене нуждается реле-регулятор напряжения. На более старых машинах он представляет собой пластмассовую коробочку, прикрученную к брызговику переднего крыла, а в современных автомобилях регулятор встроен непосредственно в сам генератор.

Для замены реле-регулятора в генераторе необходимо сперва отвернуть два винта крепления, отсоединить контакты, после чего извлечь регулятор вместе с щеточным узлом из корпуса генератора.

Проверьте контактные кольца: подгоревшие нужно зачистить мелкозернистой шкуркой и протереть тканью, смоченной в растворителе.

В первое время после установки нового регулятора, возможно, напряжение будет несколько отличаться от номинального. Когда новые щетки генератора притрутся, все придет в норму.

Популярные неисправности

Если машина не может завестись, при этом вы слышите, что моторный отсек загудел и начал выть, либо же авто периодически глохнет под нагрузкой или без нее, это может свидетельствовать о поломке генератора. Снимать и разбирать свой гудящий генератор — это последнее дело, для начала необходимо разобраться в основных неисправностях и причинах. Видов поломок, при которых требуется генераторов ремонт, может быть два — это механические и электрические типы.

К основным механическим повреждениями относятся поломка креплений, корпуса устройства, проблемы в работе подшипниковых устройств, прижимных пружинок, ременного привода. В принципе, причины неисправности генератора механического типа существуют самые разные, но так или иначе, они не связаны с электрической частью. Что касается электрических поломок, то к таковым относятся неисправности обмоток, диодного моста, выход из строя щеток, замыкания, пробои, проблемы в работе реле и т.д.

Диодный мост автомобильного генератора

Как показывает практика, довольно часто симптомы, свидетельствующие о выходе из строя генераторного устройства, могут появиться в результате других неполадок. К примеру, при наличии плохого контакта в разъеме предохранительных элементов можно подумать, что проблема связана с устройством. Но такой же признак может проявиться в результате выгоревших контактов в замке зажигания. Кроме того, если постоянно горит лампа выхода из строя устройства, это не означает что появились проблемы с генератором, поскольку это может свидетельствовать о выходе из строя реле.

Каковы же признаки неисправности генератора:

1. На работающем моторе стала мигать лампочка разряда батареи. Также она может непрерывно гореть.
2. Ремонт генератора своими руками может осуществляться при выкипании АКБ.
3. При работе оптики замечается более тусклое освещение. Также при работающем моторе может проявляться дребезг. В свою очередь, когда водитель жмет на педаль газа, то есть обороты мотора увеличиваются, яркость оптики значительно возрастает. Как правило, это проявляется при перегазовке, однако оптика, которая стала работать ярче, более ярко уже не работает.
4. Гудит генератор. Если воет генератор или гудит, это в первую очередь свидетельствует о его неисправности, которую необходимо как можно быстрее решить.
5. Ремонт автомобильных генераторов также должен осуществляться в том случае, если машина периодически глохнет. Если генератор воет, при этом автомобиль глохнет прямо на ходу, это может свидетельствовать о нехватке напряжения. Разумеется, когда авто глохнет во время движения, водитель в первую очередь проверит АКБ, но если батарея заряжена, необходимо произвести диагностику генераторного устройства (ГУ).

Реле регулятора напряжения генераторного устройства

В каких случаях требуется замена генератора или его ремонт и обслуживание?

Разобрать генератор потребуется при таких неисправностях:

1. Механические повреждения либо износ шкива. Если повреждения довольно значимые, то осуществляется замена шкива генератора.
2. Разборка генератора производителя при износе либо повреждении токосъемных щеток.
3. Поломка токосъемных колец генератора (износ коллектора). Обычно замена токосъемных колец производится своими руками без проблем.
4. Выход из строя или проблемы в работе регулятора.
5. Снятие генератора и его ремонт также должен осуществляться при замыкании витков статорной обмотки.
6. Обслуживание генераторов должно производиться при полном разрушении или износе подшипниковых деталей.
7. Неисправности диодного моста генератора также приведут к его разбору и ремонту. Основные признаки неисправности диодного моста — это слабая искра на свечах, а также сниженный вольтаж батареи.
8. Различные повреждения кабелей зарядной сети.

Схема замера напряжения на клеммах АКБ

Как проверить регулятор напряжения генератора мультиметром

Для того чтобы обеспечить нормальную работу лампочек, стеклоподъемников, стеклоочистителей и другого электрооборудования, а также зарядку аккумулятора, нужно поддерживать значение постоянного тока на уровне 13,5-14,5 вольт. Если этот показатель будет меньше, то не зарядится батарея, а если он превысит этот уровень – бортовые электроприборы выйдут из строя. Высокое напряжение наносит определенный вред и аккумулятору, сокращая срок эксплуатации из-за перезарядки.

Поэтому для преобразования тока, вырабатываемого генератором, существует специальное устройство – реле-регулятор напряжения. С его помощью бортовая сеть обеспечивается током, у которого поддерживаются требуемые параметры, независимо от оборотов коленчатого вала. Нередко возникают ситуации, когда возникает необходимость проверить напряжение генератора мультиметром.

Современные реле являются электронными, а их конструкция – неразборная. В случае выхода их из строя, они не подлежать регулировкам или ремонту, а требуют полной замены. Это считается единственным недостатком этих устройств, поскольку в остальном реле имеют массу достоинств: компактность, долговечность, высокая точность параметров тока.

Когда же регулятор напряжения можно считать неисправным?

1. Фары меняют яркость свечения, в зависимости от оборотов двигателя.
2. Наблюдается недостаточный заряд аккумулятора или, наоборот, его перезарядка, сопровождающаяся выкипанием электролита.
3. В салоне автомобиля может ощущаться горелый запах. Поломка регулятора может произойти из-за попадания влаги, различных механических повреждений, короткого замыкания и других нестандартных кратковременных электрических воздействий.
4. Иногда регулятор бывает изначально некачественным, если это сомнительная продукция от неизвестных производителей.

Существуют разные методы, как проверить реле-регулятор генератора мультиметром и установить его работоспособность. Наиболее простым считается проверка мультиметром, без демонтажа устройства. С этой целью выполняется измерение напряжения, поступающего в аккумулятор для его зарядки. Для такой проверки потребуется помощник, регулирующий обороты двигателя педалью акселератора.

Процедура проверки проходит в несколько этапов:

• Двигатель автомобиля запускается и прогревается в течение 5-ти минут.
• Открыть капот во время работы двигателя и соединить контакты мультиметра с клеммами батареи. Подключение нужно выполнять с соблюдением полярности, а переключатель выставляется на отметку 20 В.
• Оценка зарядного напряжения, поступающего от генератора, выполняется при определенных условиях. Необходимо проверить сколько выдает генератор мультиметром. Ближний свет должен быть включен, а все остальные потребители – выключены. Коленчатый вал вращается со скоростью от 1,5 до 2,5 тыс. об/мин. Если напряжение составляет более 14,8 вольт, в этом случае регулятор считается неисправным и подлежит замене. При напряжении ниже 13,5 В причиной неисправности может быть не только реле. Неисправность может заключаться в проводке или самом генераторе.
• Более точные результаты получаются путем оценки интенсивности тока, поступающего при нагрузке. Для этого потребуется включение дальнего света, вентилятора печки, стеклоочистителя и других потребителей. В такой ситуации величина зарядного тока не должна быть ниже отметки 13,5 вольт. Если показатель все-таки меньше этого значения, то при включении всего электрооборудования, аккумулятор не будет получать нормальную зарядку.

Более полноценная проверка выполняется на снятом реле-регуляторе. Обычно электронное устройство стоит поверх генератора, закрытое пластиковой крышкой. В некоторых случаях регулятор может образовывать единый блок со щетками. Для проверки кроме мультиметра нужно приготовить контрольную лампу на 12 В, мощностью не выше 3 ватт и регулируемый источник тока. Эти методы подходят и для того, чтобы проверить интегралку генератора мультиметром, то есть интегральный регулятор напряжения.

Как проверить ротор генератора мультиметром

Неисправный ротор автомобильного генератора прежде всего вызывает исчезновение зарядного тока и разрядку аккумулятора. На это указывает лампочка разрядки батареи, расположенная на щитке приборов. Положение стрелки вольтметра находится возле красной зоны или в самой зоне. В связи с этим возникает необходимость проверить якорь генератора мультиметром.

При проверке напряжения мультиметром при работающем двигателе, его показатели на выводах батареи будут меньше, чем необходимые 13,6 вольт. С целью получения более точных результатов, рекомендуется заранее проверить зарядку аккумулятора от генератора мультиметром.

Основными неисправностями ротора считаются короткое замыкание обмоток и разрыв выводов между обмоткой возбуждения и контактными кольцами. Для проверки не обязательно снимать генератор с двигателя и вынимать из него ротор. Достаточно снять реле-регулятор напряжения и через образовавшееся окно выполнить все необходимые действия.

Для того чтобы проверить наличие замыкания на массу обмоток возбуждения ротора, нужно установить мультиметр в режим омметра и прижать поочередно плюсовой щуп к контактным кольцам. Минусовой щуп прижимается к массе – корпусу генератора. Если показатель сопротивления стремится к бесконечности, значит ротор исправен и замыкание на массу отсутствует. После этого следует проверить обмотку генератора мультиметром на обрыв. Мультиметр также выставляется в режим омметра, плюсовой щуп прикладывается к одному контактному кольцу, а минусовой – к другому. Показатель сопротивления от 5 до 10 Ом свидетельствует об исправности обмотки возбуждения. В большинстве случаев неисправный ротор подлежит замене.

Однако не все элементы могут быть проверены путем тестирования. Например, проверить щетки генератора мультиметром не представляется возможным. Данная процедура предполагает визуальную диагностику, после того как будет произведено снятие щеточного аппарата. При необходимости может быть снят и регулятор напряжения. Как правило у щеток наблюдается равномерный износ. В нормальном состоянии длина щеток – 8-10 мм. Если же этот показатель менее 4,5 мм, то щетки подлежат обязательной замене. Одновременно вычищается угольная пыль, образовавшаяся в результате трения щеток о роторные кольца.

При выполнении диагностики генератора, неисправность ротора допускается в последнюю очередь. Прежде всего проверяются другие элементы, которые с большей вероятностью могут стать причиной нарушений работы устройства. Низкое напряжение, горящая лампочка на панели приборов и другие симптомы могут случиться в случае выхода из строя диодного моста или реле-регулятора. Сначала проверяются они, а уже потом и сам ротор.

Как проверить диодный мост генератора мультиметром

Диодный мост в генераторе является своеобразным выпрямителем, с помощью которого переменный ток, вырабатываемый генератором, преобразуется в постоянный. В него входят полупроводниковые диоды в количестве 6 штук, 3 из них – с положительным значением, а 3 – с отрицательным. Каждая из этих групп пропускает ток только в одном, строго определенном направлении.
Переменный ток используется тогда, когда его нужно передать на дальнее расстояние. Для электроприборов, установленных в автомобиле, требуется постоянный ток, в том числе и для зарядки аккумулятора. Поскольку генератор способен вырабатывать лишь переменный ток, то для преобразования в постоянный ток как раз и нужен диодный мост.

В конструкцию входят две металлические пластины, проводящие электрический ток. На их плоскости в порядке очередности устанавливаются диоды. Переменное напряжение, выдаваемое генератором, изменяет направление, в котором движутся электроны. Для того чтобы получить постоянное напряжение, требуется перенаправить их движение в так называемую неправильную сторону, в результате дальнейшей работы фаз будет создаваться постоянный ток. В данной схеме аккумуляторная батарея служит своеобразным конденсатором, который успешно гасит колебания напряжения. При необходимости следует проверить генератор с помощью мультиметра.

Довольно часто происходит выход из строя диодного моста. Подобная ситуация возникает при несоблюдении полярности аккумулятора, или замыкании электрической цепи в самом генераторе. Любые неисправности диодного моста отрицательно влияют на всю бортовую сеть. Если произошел обрыв одного из диодов или диод оказался пробитым, в этом случае в стабильном пульсирующем напряжении на выходе генератора появляются провалы, поскольку неисправный диод прекращает подачу напряжения в бортовую сеть.
Определенную компенсацию провалов берет на себя аккумулятор за счет собственных ресурсов, однако величина общего напряжения сети все равно снижается. Помимо нарушения стабильности, провалы приводят к электромагнитным помехам, отрицательно влияющим на звуковоспроизводящее оборудование. При большом количестве таких нарушений скорее всего потребуется обязательная проверка диодного моста. С этой целью придется проверить генератор на работоспособность мультиметром, предварительно сняв его с двигателя. Диодный мост отсоединяется и прозванивается тестером.

Во время разборки желательно использовать руководство по эксплуатации, поскольку на разных машинах эта операция может отличаться. На одних моделях крепление моста осуществляется болтами, а в других он просто припаивается. На диодный мост и генератор наносятся метки, чтобы избежать путаницы при последующей сборке.

• Мультиметр необходимо перевести в режим измерения сопротивления и установить звуковую индикацию.
• Далее щупы измерительного устройства подключаются к каждому выводу диода. Отрицательный вывод – «минус» соединяется с центральной стальной или алюминиевой пластиной, а положительный вывод соединяется с металлической жилой, выполненной в виде луженого оголенного провода, диаметр которого должен быть не менее 1 мм.
• Чтобы проверить каждый диод, нужно вначале одним щупом коснуться жилы или центральной пластины, а другим щупом – противоположного вывода диода. После этого щупы необходимо поменять местами.
• При исправности диода, мультиметр будет выдавать звуковые сигналы только когда щупы находятся в определенном положении. Если же тестер пищит при всех вариантах подключения, это указывает на то, что диод пробит. Если звуковые сигналы вообще отсутствуют, значит имеет место обрыв диода. Звуковые сигналы должны издаваться прибором, когда проверяется только одна сторона моста.

Существует еще один метод проверки генератора мультиметром. В этом случае используется сопротивление – основная физическая величина. Для проведения измерений таким способом, переключатель нужно установить на отметку 1кОм. Касания щупами осуществляются как и в предыдущем варианте. При проверке одного направления прибор должен выдавать результат 500-800 Ом, а при проверке другого – бесконечность. В этом случае все диоды моста находятся в рабочем состоянии.

Как отремонтировать якорь в домашних условиях

Из-за якоря происходит треть поломок шуруповёрта. При каждодневном интенсивном режиме работы неисправности могут возникнуть уже в первые полгода, например, при несвоевременной замене щёток. При щадящем использовании шуруповёрт продержится год и более.

Якорь можно спасти, если не нарушена балансировка. Если во время работы прибора слышен прерывистый гул и идёт сильная вибрация, то это нарушение балансировки. Такой якорь подлежит замене. А отремонтировать можно обмотку и коллектор. Небольшие короткие замыкания устраняются. Если повреждена значительная часть обмотки, её можно перемотать. Изношенные и сильно повреждённые ламели проточить, нарастить или впаять. К тому же не стоит браться за ремонт якоря, если вы неуверены в своих возможностях. Лучше его заменить или отнести в мастерскую.

Проточка коллектора

Со временем на коллекторе образуется выработка от щёток. Чтобы от неё избавиться, необходимо:

• Проточить коллектор, используя резцы для продольного обтачивания, то есть проходные резцы. Проходной прямой резец
• Ещё нам необходим обратный конус для центрирования по подшипнику. Сделайте в нём отверстие до 8 мм.

  Обратный конус

• Так как медь тягучая, отрегулируйте станок на количество оборотов от 600 до 1500 в минуту.
• Первичная подача по половине деления. Когда резец слегка коснётся изделия, произведите продольную проточку всего коллектора. По образовавшемуся блестящему рисунку вы увидите состояние ламелей, все неровности поверхностей.
• Если коллектор ровный, то проточка будет равномерной.
• Если есть ямки, то продолжайте проточку, пока поверхность не выровняется.
• Для последнего прохода нужно подать резец на одну четвёртую от деления.
• Для полировки возьмите наждачную бумагу с тысячной зернистостью и включите станок так, чтобы якорь вращался в ту сторону, в которую вращается во время работы.

Не забудьте очистить ротор от стружки, чтобы не произошло замыкания.

Видео по теме

Как перемотать якорь

Перед тем как разобрать якорь, запишите или зарисуйте направление обмотки. Оно может быть влево или вправо. Чтобы его определить правильно, посмотрите на торец якоря со стороны коллектора. Наденьте перчатки, возьмите острые кусачки или ножовку по металлу. Удалите лобовые части обмотки. Коллектор нужно почистить, а снимать необязательно. Аккуратно, не повреждая пазовые изоляторы, выбейте стержни оставшихся частей обмотки с помощью молотка и металлического зубила.

Видео: Снимаем обмотку

Надфилем, не повреждая плёнки изолятора, удалите остатки пропитки. Посчитайте проводники в пазу. Высчитайте число витков в секции и измерьте диаметр провода. Нарисуйте схему. Нарежьте из картона гильзы для изоляции и вставьте их в пазы.

Видео: Намотка влево и вправо

После намотки сварите выводы секций с петушками коллектора. Теперь проверьте обмотку тестером и индикатором короткого замыкания. Приступайте к пропитке.

Инструкция по пропитке (с учётом регулятора числа оборотов)

• Убедившись в отсутствии проблем, отправьте якорь в электродуховку на прогрев для лучшего протекания эпоксидной смолы.
• После прогрева поставьте якорь на стол под наклоном для лучшего растекания по проводам. Капните смолой на лобовую часть и медленно крутите якорь. Капайте до появления клея на противоположной лобовой части.

  Пропитка под наклоном

• Расположите якорь горизонтально и капайте на обе лобовые части. Крутите якорь до потери текучести.
• Оставьте в вертикальном положении до полной полимеризации. Сушка якоря на воздухе до полимеризации

В конце процесса слегка проточите коллектор. Балансируйте якорь при помощи динамической балансировки и болгарки. Теперь проточите окончательно на подшипнике. Необходимо прочистить пазы между ламелями и отполируйте коллектор. Сделайте окончательную проверку на обрывы и замыкания.

Неисправности ротора

В случае оптимального режима использования, ротор не изнашивается. Производятся регламентные работы с заменой щеток при их износе. Но со временем, при сильных нагрузках статор нагревается и образуется нагар. Самая частая механическая поломка – износ или перекос подшипников.

Работать болгарка будет, но при этом быстро изнашиваются пластины, и со временем двигатель ломается. Чтобы избежать поломок, необходимо проверять инструмент и поддерживать нормальные условия службы.

Влага при попадании на металл вызывает образование ржавчины. Повышается сила трения, силы тока требуется больше для работы. Происходит значительный нагрев групп контактов, припоя, появляется сильная искра.
