Шрус

что такое ШРУС и что такое трипод

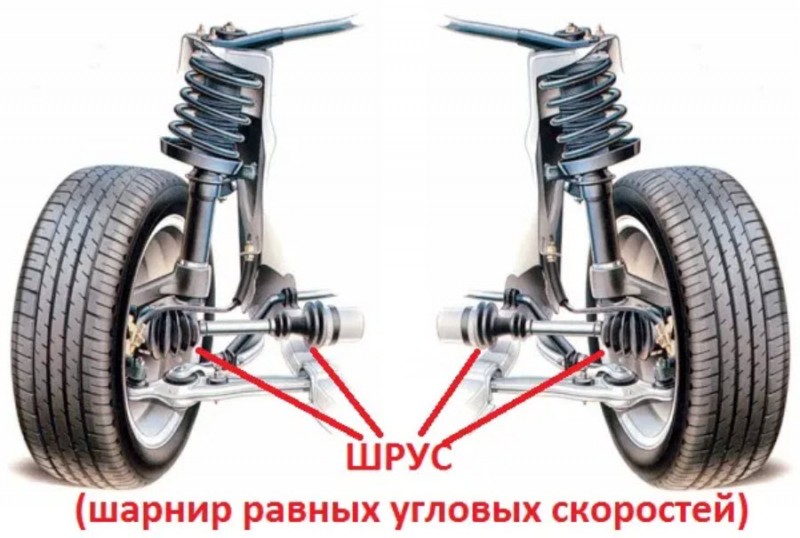

шарнир равных угловых сторостей

Всем известно, что двигатель с коробкой передач достаточно жестко закреплён относительно кузова. Через сцепление (или гидромуфту) шестерёнки коробки передач (или фрикционы)  крутящий момент в итоге оказывается на фланцах . А вот колёса относительно того же кузова, можно сказать, гуляют сами по себе. Они меняют и высоту и угол поворота.И расстояние между фланцами и ступицами постоянно меняется. Для передачи крутящего момента должны использоваться привода с возможностью изменения длины и угла, но без потерь передачи усилия. Для этих задач используется ШРУС- шарнир равных угловых скоростей.

У большинства автовладельцев наверняка при упоминании этого термина всплывает перед глазами вполне конкретная конструкция. Но на самом деле их несколько видов, и к ШРУСам можно смело отнести даже крестовины карданного вала. На современных автомобилях они, конечно, не применяются в трансмиссиях, но на самых распространённых двух типах, используемых в наших автомобилях, остановимся.

тот, что слева, называется триподом. Очевидно, название связано с количеством рабочих элементов, их три

в то время как в более распространённой конструкции используется шесть шариков

Неисправность классического ШРУСа чаще всего вызывается разрушением поверхности внутренней и наружной обойм

или разрушением сепаратора

В триподе чаще всего разрушается ролик

в НЕоригинальных триподах очень часто изнашивается и корпус. Например, вот ЭТО произошло за 2000 км

в «классическом» ШРУСе за счёт бОльшего количества рабочих элементов (шариков) нагрузка распределяется более равномерно, и появление раковин на обойме проявляется не сразу. В то время как разрушение роликов в триподе моментально определяется сильной вибрацией при движении.

——————————————————————————-

инструкция по замене ТРИПОДа

p.s. спасибо моей музе

ВИДЫ

ШРУС был изобретен достаточно давно, по наиболее распространенной версии он был изобретен еще в двадцатых годах прошлого века Альфредом Рцеппом. Потому не удивительно, что с тех пор появилось множество разновидностей данной детали:

• сухариковый – устанавливается исключительно на грузовиках;
• триподный – как правило, используется в качестве внутреннего ШРУСа;
• спаренный шарнир – применяется довольно редко в силу сложной конструкции;
• шариковый, или ШРУС Рцеппа – наиболее распространенный вид, который и применяется чаще всего на осях легковых автомобилей.

Именно это изобретение и стало революционным для конструирования легковых авто с передним приводом.

УСТРОЙСТВО ШРУСА

Здесь можно увидеть фото ШРУСа шарикового, благодаря которому станет понятней, что же собой представляет данная деталь в собранном состоянии. Если говорить о ее составляющих, то их, на самом деле, не так много:

1. Корпус с наружной обоймой.
2. Сепаратор.
3. Внутренняя обойма.
4. 6 шариков.
5. Вал.
6. Кольцо стопора.
7. Пыльники внешний и внутренний, их удерживают хомуты.

Если собрать воедино эти оставляющие, то они внешне действительно напоминают некую гранату.

Все эти детали собираются в ШРУС наружный и ШРУС внутренний. Внутренний передает вращательные движения к внешнему механизму, в результате и производится изменение угла полуоси по отношению к оси.

Три традиционных способа чистки граната, их особенности и секреты

Правильно чистить гранат можно и руками, отделяя зернышки одно за другим. Но для облегчения процесса рекомендуется воспользоваться одним из следующих способов:

Делаем все быстро. Берем помытый и подсушенный полотенцем фрукт, острым ножом срезаем основание с соцветием, чтобы стали видны зерна и белые прожилки, разделяющие дольки. Вдоль этих природных разграничителей делаем неглубокие надрезы, стараемся не проникать глубже кожуры. Берем глубокую миску, верхнюю часть фрукта накрываем полиэтиленовым пакетом, а срезом переворачиваем в приготовленную емкость. Берем столовую ложку и начинаем аккуратно, но сильно постукивать по поверхности плода. Если он спелый, зерна будут легко отделяться и быстро наполнят миску. После этого нужно будет только удалить белые пленки, которые могут нападать вместе со съедобными частями.

• Делаем все аккуратно. Подготовительный этап ничем не отличается от предыдущего подхода – моем, сушим фрукт, срезаем крышечку и наносим надрезы. Затем помещаем плод в миску с водой, погружаем в жидкость руки и слегка надавливаем на дольки граната, чтобы он раскрылся. Затем мягко и быстро очищаем фрукт подушечками пальцев, не надавливая на зерна. Вся грязь при этом всплывет на поверхность, ее нужно будет снять и слить воду. Перед употреблением зерна рекомендуется слегка просушить, чтобы вкус не получился разбавленным.
• Делаем все без лишних хлопот. Если нужно быстро и без проблем почистить сразу несколько гранатов, то можно соорудить специальный конвейер. Он будет состоять из миски для зерен, пельменницы, силиконовой формы и ложки. Берем гранат, нарезаем его как обычно, переворачиваем над пельменницей (под ней устанавливаем миску), накрываем силиконом и начинаем стучать по поверхности ложкой. Нужно только регулярно удалять из специфического сита кусочки белой пленки и другую грязь.

Подобные методики конечно хороши, но и они уступают профессиональному подходу к чистке гранатов.

Проверка состояния ШРУСа

Опытным автомобилистам известно, что ШРУС бывает внешний и внутренний. Между ними существуют отличия. Рассмотрим их подробнее.

1. Внешние (наружные) ШРУСы – две штуки, расположены на ступицах, осуществляют передачу крутящего момента колесам. Угол поворота значительно выше, чем у внутреннего ШРУСа. Также они принимают больше нагрузки. Соответственно, чаще ломаются и требуют регулярного осмотра и замены при необходимости. Имеют меньший размер.
2. Внутренние ШРУСы – две штуки, заставляют полуось двигаться, расположены в КПП на каждую сторону по одному. Имеют больший размер. Меньше подвержены нагрузкам и, соответственно, могут работать дольше.

Оценить состояние ШРУСа можно самостоятельно. Проще всего осмотреть внешний – выворачиваем руль до упора (в правую или левую сторону) и тихонько трогаемся. В случае присутствия неполадок будет появляться треск или хруст. Чем больший ущерб нанесен деталям ШРУСа, тем громче будет звук.

Если проблемы внешней гранаты сопровождаются треском при повороте, то неполадки внутренней – треском при движении прямо. Звук усилится, если ехать по бездорожью – каждая кочка, ямка или канава четко напомнит о проблеме. Заметив хрустящий звук, немедленно осуществите ремонт – возникшие проблемы с внутренним ШРУСом очень опасны. Его осмотреть несколько сложнее:

1. Загоняем машину на подъемник.
2. Включаем первую передачу, колеса должны медленно вращаться (авто должно быть чуть приподнятым).
3. Наличие отчетливого хрустящего звука – свидетельство наличия проблем.

Услышав треск во время езды – на поворотах, при преодолении препятствий бездорожья, резких ускорениях – немедленно устраните проблему. Своевременный осмотр и ремонт поможет владельцу автомобиля оставаться водителем, а не пешеходом. Кроме того, вовремя обнаруженная проблема поможет избежать критических ситуаций на дороге.

Замена ШРУСа

Для ремонта машина загоняется на яму или подъемник либо устанавливается на ровной площадке и стопорится при помощи противооткатных упоров, блокирующих задние колеса. Рычаг коробки передач переводится в положение первой скорости.

Последовательность работ зависит от того, какой ШРУС требуется заменить – внешний или внутренний. Специалисты считают, что лучше менять оба узла сразу, поскольку тогда не придется повторно делать одну и ту же работу. Но в любом случае сначала нужно снять с машины полуось и разобрать ее. Это делается так:

1. Используя баллонный ключ, ослабляем колесные болты переднего колеса со стороны поломки.
2. Ставим под порог домкрат.
3. Для удобства работы выкручиваем сливную пробку и сливаем немного масла с коробки передач.
4. Чтобы при проведении ремонта машина не сорвалась, поднимаем колесо и устанавливаем под авто кирпичи, пенек или две старые покрышки.
5. Выкручиваем колесные болты и снимаем переднее колесо.
6. Ослабляем ступичную гайку колеса – вставляем головку на 30 и присоединяем к ее концу ключ. Вставляем в противоположную часть ключа трубу и, используя ее как рычаг, отворачиваем гайку и вынимаем ее. Вместо трубы можно использовать монтировку.
7. Откручиваем болты, прикрепляющие внешний ШРУС к валу основной передачи.
8. Снимаем с машины полуось вместе с обоими ШРУСами.
9. Пользуясь техническим справочником или собственным опытом, разбираем полуось. С помощью специального съемника удаляем стопорные кольца, фиксирующие ШРУСы на валу.

Затем приступаем непосредственно к замене ШРУСов:

1. Отворачиваем гайку фиксации тормозного суппорта, снимаем его и убираем в сторону.
2. Откручиваем крепеж нижней шаровой опоры и снимаем ступицу с поворотного кулака.
3. Выкручиваем ступицу и, используя молоток, выбиваем внешний ШРУС, крутя его по полуоси. Чтобы выбить ШРУС из фиксатора, не нанеся ущерба шлице полуоси, используем деревянный брусок, через него легко постукиваем молотком.
4. Отворачиваем манжету крепления пыльника внутреннего ШРУСа.
5. Стягиваем по приводному валу старый пыльник и манжету и выбрасываем.
6. Снимаем корпус, три ролика и стопорное кольцо, фиксирующее 3-лучевую вилку на валу.
7. Поворачиваем колеса до предела и выбиваем из трансмиссии внутреннюю «гранату».
8. Устанавливаем новые «гранаты» вместе с пыльником и манжетой, предварительно смазав, и фиксируем в ступице. Иногда бывает сложно вернуть на место трипоидный внутренний ШРУС, так как ролики не попадают в канавки с первого раза. Тогда нужно просто повращать приводной вал: через несколько витков запчасть встанет на место.

После монтажа ШРУСов на полуось ставим ее назад на автомашину в обратном порядке действий. Снимаем машину с домкрата и обязательно туго затягиваем ступичную гайку и болты внешнего ШРУСа, которыми он крепится к валу основной передачи. Затем гайку контруем. Не забываем добавить трансмиссионное масло.

Если же «граната» исправна, но ослабло ее крепление к валу авто, просто закручиваем болты, удерживающие механизм. Закручивание болтов обязательно производится с усилием. Сила затяжки должна соответствовать требованиям завода-изготовителя. Иначе спустя какое-то время «граната» снова разболтается, а это грозит новыми затратами на исправление неполадки и аварийной ситуацией на трассе.

Заключение

Регулярный осмотр и своевременное устранение неполадок в машине поможет снизить риск ДТП и позволит автовладельцу остаться водителем, а не превратиться в пешехода.

Контролируйте, чтобы под резиновые хомуты шарниров не попадала грязь и вода, и тогда этот механизм прослужит довольно долго. И никогда не оставляйте без внимания хруст, ведь последствия могут быть весьма печальными. Для ремонта по возможности используйте оригинальные запчасти.

Видео про замену ШРУСа:

Виды ШРУС

По расположению на приводе шарниры подразделяются на внешние и внутренние. Деление не чисто геометрическое, характер работы этих ШРУС сильно отличается, поэтому и конструктивно они выполнены по-разному.

Если внешний – это практически всегда шестишариковая «граната» внушительных размеров, то в качестве внутренних часто используется трёхшиповой шарнир типа «трипоид» с игольчатыми подшипниками.

Пример работы наружного ШРУСа.

Как работает внутренний ШРУС.

Но на методике замены такие отличия слабо сказываются, внутренности ШРУС не повлияют на ход работы. Разве что наличие шариков потребует большей аккуратности, их легко растерять при небрежном обращении.

Замена внутреннего ШРУСа

Владельцы переднеприводных авто утверждают, что осуществить замену внутренней гранаты проще, чем внешней. Возможно, опытному автомобилисту это действительно дается проще, но что говорить о новичках-любителях?

Для тех, кто обладает опытом и навыками замена правого внутреннего ШРУСа (как и левого) не составит трудностей. Процедура требует все тех же инструментов – молотка, отвертки, тисков, пассатижей. Не забываем о домкрате и о том, что замену следует проводить либо с помощью подъема, либо смотровой ямы.

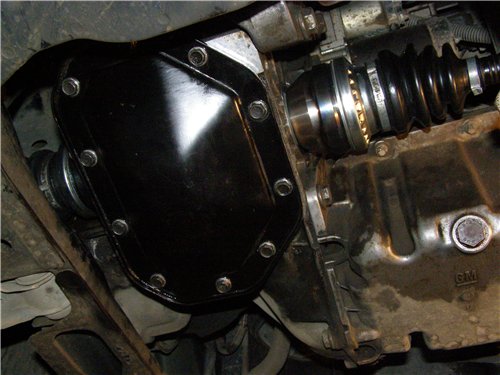

Осмотрев снизу устройство внутреннего ШРУСа, легко догадаться, как он снимается. Мастера советуют снимать его вместе с внешним – так будет удобнее. Начинаем с того, что убираем и выбрасываем старый пыльник (при обратной установке лучше воспользоваться новым), корпус, ролики (их должно быть три), а также стопорное кольцо (оно закрепляет 3-лучевую вилку на валу). Граната будет зафиксирована в КПП. Сняв предварительно фиксирующие крепления, поверните колеса влево или вправо до упора. ШРУС можно будет без проблем извлечь, так как этому ничто не помешает.

Если ШРУС трипоидный, могут возникнуть проблемы с его возвращением на место. Расположенные внутри канавки не захотят принимать ролики с первого раза. Это не страшно, просто добавит немного времени к процедуре замены. Покрутите приводной вал – через пару оборотов детали четко встанут на место. Не забудьте про стопорящее кольцо. Удаляя старый пыльник, не выбрасывайте его. Заполните смазкой внутренний шарнир, после чего установите назад стопорящее кольцо. В целом, процедура замены внутреннего ШРУСа занимает примерно 40-60 минут.

Самостоятельное устранение проблем иногда вызывает еще больше новых проблем, усугубляя негативную ситуацию. На форумах, например, можно найти много тем, вроде «поменял гранату, теперь начал гореть АБС, что я сделал не так?». И это, пожалуй, меньшая из проблем, вызванных неправильной заменой ШРУСа. Если не хотите, чтобы после замены ШРУСа не начали срабатывать сигнализаторы, обратитесь к квалифицированному специалисту. А лучше регулярно проверяйте авто на предмет неполадок.

Замена внутреннего ШРУСа

Неисправный внутренний ШРУС способен во время движения развалиться, лишив машину подвижности. Чтобы избежать поломки и непредвиденных расходов, узел следует заменить при первых признаках неисправности. Все работы желательно проводить на специализированном СТО, так как операция требует от мастера определенных знаний и навыков. Но при наличии необходимого инструмента, соответствующего опыта и уверенности в своих силах, автолюбитель способен все проделать самостоятельно в условиях гаража.

Перед заменой готовят следующие запасные части:

1. Сам шарнир.
2. Пыльник с новыми хомутами.
3. Смазку.
4. Гайку ступицы.

Процедура замены осуществляется в следующем порядке:

1. Автомобиль поддомкрачивается со стороны заменяемого ШРУСа или ставится на подъемник, после чего из коробки передач сливают масло.

2. Выкручивается гайка ступицы и снимается колесо.

3. Отсоединение стойки от рулевого наконечника и крепления шаровой опоры.

4. Сдергивание тормозного диска с суппортом со шлицов и отведение конструкции в сторону.

5. Сдергивание со шлицов внутреннего ШРУСа при помощи металлической направляющей и молотка.

6. Извлечение всего привода наружу.

7. Снятие хомутов пыльника, самого пыльника и неисправного ШРУСа после зажатия привода в тиски.

8. Закладка смазки в новый ШРУС.

9. Монтаж пыльника и насаживание ШРУСа на шлицы.

10. Установка хомутов на пыльник.

11. Установка собранного привода в коробку передач. При попадании в шлицы слышен характерный щелчок, после чего привод забивается на свое место.

12. Дальнейшая сборка производится в обратном порядке.

Описанный метод позволяет произвести замену внутреннего шруса всех моделей ВАЗ: 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, Нива, Лада Приора, Калина, Гранта, Веста и большинства иномарок.

Из чего состоит ШРУС

Обязательно перед тем как снять на «Ниве» внутренний ШРУС, нужно запомнить следующее. Каждый автовладелец решает сам для себя: либо он меняет самостоятельно узел, либо обращается за помощью к специалистам. Но и в первом, и во втором случае необходимо знать, из каких деталей состоит ШРУС, и уметь разбираться в механизме.

ШРУС состоит из:

• Шариков.
• Кулака.
• Корпуса.
• Сепаратора.
• Внутреннего и внешнего пыльников.

ШРУС является внешней деталью, расположенной на самом днище автомобиля. Внутренний и внешний пыльники выполняют две основные функции: они защищают шарнир от грязи и пыли.

Стоит отметить, что на каждом приводе колеса располагается по два механизма. У этих механизмов одно строение, единственное, они отличаются друг от друга формой и размерами. На большинстве моделей автомобилей, как правило, правый и левый ШРУСы взаимозаменяемы.

Поэтому если возникают на этот счет какие-то сомнения, то лучше всего подъехать в автосервис и уточнить у специалистов.

Бывает так, что весь механизм требует замены, но наиболее часто стирается наружный механизм, а внутренний продолжает функционировать. Однако порой и он может требовать замены.

Сама по себе конструкция этого механизма достаточно простая. И в этой конструкции есть сепаратор, который прокручивает шарики. Они располагаются в желобах кулака и внешнего корпуса. Все эти элементы закрывают пыльники. Именно они защищают детали от попадания пыли и грязи, а также благодаря им не вытекает смазочный материал.

Если требуется замена, то можно либо новый механизм установить, либо только поменять его отдельные детали.

Как произвести замену наружного ШРУСа

Как снять внутренний ШРУС на «Ниве 21213», более-менее понятно. Рассмотрим процесс замены наружного ШРУСа. Для того чтобы произвести замену наружной части пары в узле, необходимо полностью снять с автомобиля полуось с «гранатами».

Последовательность таких действий выглядит следующим образом:

• Для начала требуется поднять автомобиль. Сделать это можно при помощи домкрата.
• Далее требуется установить подставку — это нужно для того, чтобы минимизировать вероятность несчастных случаев, так сказать, перестраховаться на тот случай, если домкрат не справится со своей задачей.
• Затем также необходимо установить противооткатные башмаки.

Благодаря таким мерам безопасности удастся избежать каких-либо травм и повреждений. Самый главный момент заключается в следующем: перед тем как поднять кузов, обязательно необходимо отпустить гайку ступицы. Для проведения этой работы может потребоваться головка и удлинитель для ключа.

Дальнейшая последовательность действий выглядит следующим образом:

• Обязательно нужно снять передние колеса.
• Далее следует открутить нижнее крепление, которое удерживает передний амортизатор.
• Затем необходимо отвести его максимально в сторону. Это рекомендуется сделать для того, чтобы не осложнялось проведение дальнейших работ.
• После этих манипуляций нужно закрепить. При этом можно использовать абсолютно любые доступные средства.

После этого этапа рекомендуется отвернуть болты, и делать это нужно непосредственно на шаровой опоре.

Следующая часть работ выглядит следующим образом:

• Нужно снять гайку на ступице.

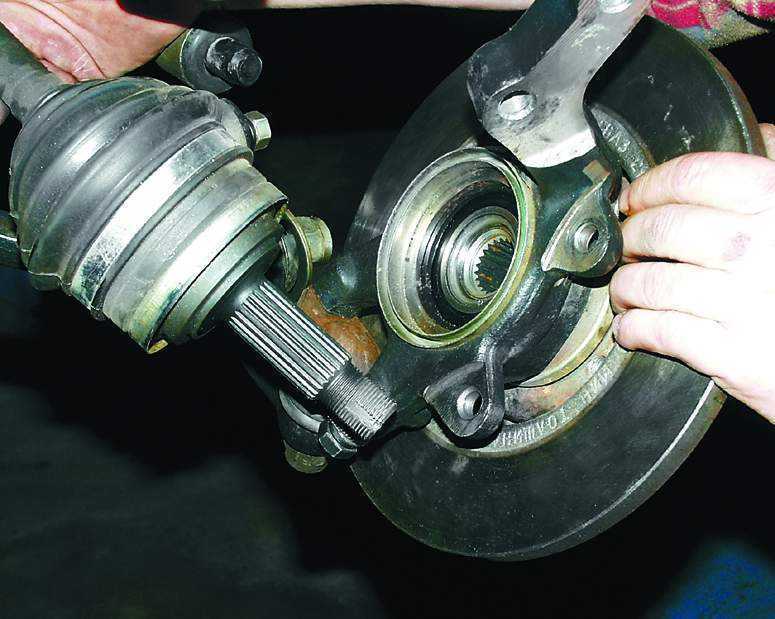

• Затем потянуть на себя, после этого извлечь наружный ШРУС.

Снятие привода, замена пыльника, ШРУСа

Далее рассмотрим, как производится замена наружного ШРУСа, причем это будет упрощенный вариант, не требующий полного снятия приводного вала.

Последовательность действий такая:

• Ставим автомобиль на смотровую яму, ведь на ней все выполнить будет легче. Обездвиживаем его противооткатными опорами;
• Сразу же головкой на 30 с воротком послабляем ступичную гайку (крепления привода). Пока на авто не поднято домкратом, сделать это легче, чем когда колесо демонтировано. Сорвать гайку затруднительно, поскольку она накернена, поэтому понадобиться наращивание ключа трубой;
• Выдомкрачиваем нужное колесо, демонтируем его с авто;
• Откручиваем крепежные болты шаровой опоры нижнего рычага к колесной ступице;
• Съемником выпрессовываем наконечник рулевой тяги;
• Полностью отвинчиваем гайку крепления приводного вала;
• Беремся за руками тормозной диск и тянем на себя амортизационную стойку, стягивая ступицу с концевика внешнего ШРУСа;

А далее уже производим работы по замене пыльника или шарнира. Вот здесь следует забраться под авто.  Чтобы снять внешний ШРУС 2108, сначала разъединяем хомуты крепления пыльника (можно их просто перекусить или разрезать). Срезаем ножом пыльник (даже если он целый, его лучше заменить на новый).

Ветошью протираем шарнир, чтобы удалить смазку. Берем наставку, упираем ее в торец ШРУСа со стороны вала и наносим молотком удары. Причем они должны быть не сильными, поскольку необходимо лишь сбить внутреннюю обойму со стопорного кольца, установленного на валу.

Если планируется замена пыльника, то сначала следует промыть шарнир в керосине, чтобы вымыть всю грязь из него.

Замена внутреннего ШРУСа

Операция полностью аналогична снятию наружного шарнира, но тут уже без снятия полуоси не обойтись. Встречаются конструкции, где привод закреплён болтами на фланце коробки, например, как в Ауди А6 С5. В этом случае масло сливать не потребуется.

В отличие от внешнего, трипоидный внутренний ШРУС легко разбирается, что открывает доступ к стопорному кольцу. Но сжимается оно всё так же, резкими ударами по внутренней обойме при закреплённом в тисках приводе.

Есть отличия в установке пыльника – внутренний шарнир допускает продольное перемещение, поэтому закрепить его чехол надо с учётом рекомендованного заводом расстояния от конца вала. Это необходимо для правильной работы пыльника при перемещении шарнира между крайними положениями по длине.

Способы замены

Есть два метода замены внешнего ШРУСа на Ауди А6 С5 своими руками – с отсоединением рычагов подвески от поворотного кулака и без этой операции.

С отсоединением рычагов

Замену шарниров с предварительным отсоединением рычагов рассмотрим на примере левого наружного ШРУСа.

Операция выполняется так:

1. Ставим авто на ровную площадку, задействуем ручник и включаем первую передачу на КПП. Дополнительно можно положить противооткатные упоры под задние колеса;
2. Снимаем колпачок и используя головку на 27 с воротком, срываем болт крепления привода к ступице, а также послабляем колесные крепежи;
3. Срываем 5 болтов диска;
4. Домкратом приподнимаем передок авто с левой стороны, снимаем колесо;
5. Полностью выкручиваем болт крепления привода;
6. Выкручиваем руль влево до упора;
7. Очищаем болт крепления поворотного кулака от верхних рычагов подвески, выкручиваем (понадобиться два ключа на 16) и его выбиваем;
8. Аккуратно извлекаем наконечники рычагов из кулака, поле чего последний подастся вбок;
9. «Заломив» шарнир до упора, извлекаем его из ступицы. Не забудьте вывернуть руль в правую сторону (при замене левого ШРУСа);
10. Снимаем (перекусываем) хомуты. Пыльник стягиваем или просто срезаем;
11. Выравниваем концевик ШРУСа относительно вала (чтобы они располагались на одной оси);
12. Стягиваем шарнир с вала. Для этого обратно устанавливаем крепежный болт и заворачиваем его ключом пока он не упрется. Затем включаем передачу, чтобы застопорить ШРУС и дальше вкручиваем болт пока узел «не сойдет» со стопорного кольца, расположенного на валу;
13. Снимаем стопорное кольцо, втулку и упорное кольцо;
14. Вал тщательно промываем и вытираем ветошью;
15. Надеваем на приводной вал хомут;

16. Тоже самое делаем с новым пыльником;

17. Далее одеваем на вал первую шайбу (дном в сторону двигателя);
18. Устанавливаем вторую пластмассовую шайбу;
19. Последним ставим стопорное кольцо;
20. В шарнир закладываем смазку. Встречаются новые ШРУСЫ для Ауди А6 С5 с уже набитой смазкой, что очень удобно;
21. В пыльник также закладываем смазку;
22. Надеваем новый ШРУС на шлицы вала, а затем садим его до упора, используя молоток и деревянную наставку (садим аккуратно, чтобы пыль не попала в смазку). Далее берем старый болт, вкручиваем его в ступицу и с помощью молотка насаживаем ШРУС на вал. Проконтролировать, полностью ли сел шарнир можно, посмотрев на пластиковую втулку – она должна практически полностью «спрятаться» внутри узла;
23. Надеваем на внешнюю обойму пыльник. Для этого придется воспользоваться отверткой и снять авто с передачи. Фиксируем резинотехнический элемент хомутами, зажимая их щипцами;
24. Дальше все делаем в обратной последовательности. Устанавливаем привод в ступицу и наживляем крепежный болт;
25. Подсоединяем обратно поворотный кулак к рычагам подвески и фиксируем все крепежами;
26. Ставим на место колесо, опускаем авто с домкрата;
27. Затягиваем крепежи привода и колеса.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Замена масла в двигателе и коробках передач Ауди А6 с5

На этом замена внешнего ШРУСа на Ауди А6 С5 считается завершенной.

В некоторых случаях не всегда удается раскрутить крепеж кулака к верхним рычагам. Если эти болты долго не раскручивались, то со временем они «прикипают» и открутить их затруднительно. Альтернативным вариантом при такой ситуации является откручивание нижних рычагов от кулака.

По сути, для замены наружного ШРУСа на Ауди А6 С5 особой разницы, от каких рычагов отсоединять поворотный кулак – верхних или нижних, в обоих случаях ступица подастся вбок, что и позволит извлечь концевик привода.

Хрустит ШРУС — как определить какой из них, и что делать?

Здравствуйте, уважаемые автомобилисты! Автолюбитель может считать себя настоящим только, когда его действительно беспокоит состояние узлов и агрегатов автомобиля, а каждый новый стук, скрип и другие признаки поломок авто не дают покоя.

Управление автомобилем можно назвать комфортным, только при условии исправности, налаженности всех элементов.

Однако у каждой детали, особенно, тех, которые работают в нагрузке и при трении как ШРУС, имеется свой рабочий ресурс.

Рано или поздно материал изнашивается, теряет свои свойства, что приводит к выходу из строя детали. Это объективно. И, «подсказку» о приближении поломки со стороны самой детали, нужно воспринимать серьезно. Лучше не ждать, когда автомобиль остановится в дальней дороге, а незамедлительно приступать к поиску неисправности и её устранению.

Владельцы машин с передним приводом знакомы с таким неприятным явлением как хруст ШРУСа. Учитывая, что передняя подвеска машины, кроме основных её функций, должна ещё и обеспечивать передачу вращения от шестерён дифференциала к ведущим колёсам, она снабжена уникальными устройствами: шарнирами равных угловых скоростей, что в сокращенном варианте звучит как «ШРУС».

Деталь эта очень важная и по конструкции достаточно сложная, соответственно она дорогая и требует повышенного внимания. Если хрустит ШРУС, то без всяких колебаний необходимо ставить машину на ремонт и менять его.

Почему хрустит ШРУС?

Видео замены внешнего левого ШРУСа

Опытные водители на слух способны определять место поломки автомобиля. Подобные навыки приобретаются с течением времени, но хруст ШРУСА нельзя спутать ни с чем.

Для того, чтобы понять природу этого характерного шума, следует вспомнить, как же ШРУС устроен. Задача ШРУСА – это передача вращения от одной полуоси к другой при условии, что угол между ними непрерывно изменяется.

Такое свойство обусловлено необходимостью не только вращать ведущее колесо, но также давать ему возможность поворачивать и перемещаться вверх-вниз на пружине.

ШРУС состоит из таких основных элементов:

• внешний корпус в виде чаши с шестью полукруглыми бороздами внутри и полуосью снаружи;
• внутренняя обойма в виде сферического кулака и тоже шестью канавками и шлицевым соединением для полуоси;
• между внутренними стенками чаши и обоймой находятся 6 шариков в сепараторе.

Все элементы выполнены настолько точно, что в собранном виде не имеют люфта. Обойма через шарики передаёт усилие на корпус и вращает его, а перемещение шаров по канавкам даёт возможность изменять угол между полуосями.

С течением времени в месте соприкосновения шариков с другими элементами образовывается выработка, появляется люфт. Свободный ход шариков (перекатывание) и порождает звук, который очень похож на хруст.

Учитывая, что ШРУСЫ устанавливаются по два на каждое колесо, при появлении тревожных симптомов возникает затруднение с тем, как узнать, какой ШРУС хрустит: внутренний или наружный, правый или левый.

Как определить какой ШРУС хрустит: внешний или внутренний, правый или левый?

Как известно, каждое ведущее колесо переднеприводного автомобиля, имеет по два шарнира равных угловых скоростей: внутренний передаёт вращение от шестерен дифференциала к оси, а наружный непосредственно от оси к ступице колеса. Внешний и внутренний ШРУСы имеют одинаковую конструкцию, но разные размеры. Наружный изнашивается интенсивнее и выходит из строя быстрее.

Определить самостоятельно, какой ШРУС хрустит, можно двумя способами:

• на стоящем автомобиле, пытаясь дёргать ось поочерёдно у шарниров. В исправном ШРУСе люфта быть не должно. Если стучит, значит выработка уже достаточно большая;
• в движении, выполняя различные манёвры и прислушиваясь к издаваемым звукам.

Сначала следует попробовать диагностировать наружные ШРУСЫ. Для этого следует максимально вывернуть руль в движении по ровной площадке в одну сторону, а затем в другую.

Если стучит ШРУС при повороте вправо, значит, соответственно, неисправен правый, а при повороте влево – левый.

Износ внутреннего ШРУСА определяется при прямолинейном движении, но необходимо заведомо выбрать неровный участок дороги, где будет канава или яма, для того, чтобы колесо в движении опустилось максимально низко.

Въезжая в углубление поочерёдно правым и левым колесом можно определить, с какой стороны ШРУС требует замены. Ну и конечно же, после того, как вы диагностируете, какой хрустит, незамедлительно приступайте к замене ШРУСа.
