Сколько тосола в системе охлаждения ваз 2109

Инструкция по самостоятельной замене

Ниже разберем, как заменить охлаждающую жидкость в «Девятке».

Что потребуется для замены?

Если меняем хладагент самостоятельно, то потребуется следующее:

• гаечный ключ на 8;
• шестигранный ключ на 12;
• обрезанная бутылка или ведро, в которое будете сливать отработанный хладагент;
• дистиллированная вода или специальное средство, если возникнет потребность промыть систему охлаждения.

Из ролика пользователя AvtoDrive можно узнать о том, как производится замена хладагента в автомобиле ВАЗ 2109.

Как слить?

Чтобы полностью слить Тосол в ВАЗ 2109 из системы, сделайте следующее:

1. Транспортное средство загоняется в гараж с ямой либо на эстакаду. Поверхность, на которой стоит машина, должна быть ровной. Если нет возможности обеспечить такие условия, то сделайте так, чтобы передняя часть автомобиля была немного выше. Для этого поставьте на домкрат передние колеса.
2. Заведите силовой агрегат авто и переместите ручку управления печкой в крайнее правое положение, чтобы отопитель дул горячим воздухом.
3. Залезьте под днище транспортного средства и демонтируйте защиту картера двигателя. Для этого открутите винты, которые ее фиксируют.
4. Заглушите мотор и ослабьте болт, держащий отрицательную клемму аккумуляторной батареи. Это делается для того, чтобы в процессе слива не произошло короткое замыкание.
5. Выкрутите крышку заливного отверстия на расширительном бачке. Это позволит снизить давление при сливе отработанного вещества.
6. Подставьте емкость для сбора «отработки» под пробку сливного отверстия на блоке цилиндров. Выкрутите крышку, начнется процесс слива отработанной жидкости.
7. Когда слив будет завершен, установите пробку на место. Теперь надо слить рабочее вещество из радиатора охлаждения. Чтобы это сделать, выкрутите пластиковую пробку на радиаторе, заранее подставив под нее емкость. Когда слив будет окончен, закрутите крышку обратно.

Как правильно произвести промывку?

Если слитый хладагент слишком грязный, в нем имеются следы отложений, необходимо выполнить промывку охладительной системы. Для этого можно использовать дистиллированную воду или специальное средство очистки, которое продается в любом автомобильном магазине.

Правильный порядок процедуры промывки следующий:

1. Дистиллят или промывочное вещество заливается в силовой агрегат ВАЗ 2109 через заливное отверстие, расположенное на резервуаре под капотом. Для это выкрутите пробку и добавьте туда столько жидкости, чтобы ее уровень был между отметками MIN и МАХ на емкости.
2. Запустите автомобильный двигатель, пусть он поработает на холостых оборотах примерно десять минут.
3. Заглушите мотор и повторите процесс слива вещества.
4. Оцените качество слитой жидкости. Если она слишком грязная и в ней остались следы осадка, процедура промывки системы повторяется до того момента, пока вода станет более или менее чистой.

Пользователь Aveo Show в своем ролике показал, как осуществляется процедура замены антифриза, а также очистки системы охлаждения в автомобиле ВАЗ 2109.

Как залить?

Заливать антифриз необходимо так:

1. Выкрутите пробку резервуара в моторном отсеке. Для большего удобства в нее можно установить лейку.
2. Убедитесь в том, что все крышки (для слива и на радиаторе охлаждения) прочно затянуты. Проверьте целостность шлангов и магистралей. Удостоверьтесь в том, что термостат в рабочем состоянии.
3. Залейте свежую жидкость в расширительный бачок. Уровень хладагента должен быть между метками MIN и МАХ.
4. Закрутите пробку расширительного бачка и заведите двигатель.
5. Мотор должен поработать около десяти минут на холостых оборотах.
6. Залезьте под днище автомобиля и убедитесь, что нет утечки хладагента.

Замена охлаждающей жидкости на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать! Охлаждающая жидкость — она нужно только лишь для системы охлаждения и в других системах у автомобиля она больше негде не используется, благодаря ней при работе двигатель охлаждается и тем самым двигатель дольше закипает (Если система исправна, то вообще практически не закипает), если жидкость убрать из системы то он будет работать но настолько он будет быстро закипать (Где то за 5-10 мин.), что вам придётся постоянно глушить двигатель у автомобиля и ждать пока он хоть немного остынет, кроме того узнать температуру двигателя без жидкости вы никак уже не сможете, потому что датчик который следит за температурой считывает как правило температуру не у двигателя (Просто так уже все привыкли называть, хотя температура жидкости и двигателя при этом может даже отличаться) а у самой охлаждающей жидкости и как определит он температуру если этой жидкости нет, поэтому на будущее, не в коем случае не ездите на автомобиле если у неё вдруг вытечет вся жидкость, так как вы не далеко проедете и скорее всего загубите мотор у автомобиля.

Примечание! Чтобы произвести замену данной жидкости в автомобиле, вам понадобиться: Пустая ёмкость литров на 10 не менее (Хотя можно взять и меньше, но чтобы жидкость не расплескать лучше всего 10 литровой тарой запастись), а так же гаечные ключи, чистой тряпкой ещё запаситесь чтобы ей вытереть руки и если жидкость попадёт на двигатель автомобиля, стереть её с него, кроме этого шестигранные ключи возможно понадобятся и разных видов отвёртки!

Когда нужно менять охлаждающую жидкость? Если следовать советам завода изготовителя (Делать так же как говорит завод изготовителя не рекомендуем, а просто возьмите на заметку себе), то жидкость нужно менять в автомобилях семейства Самара каждые 50.000-75.000 тыс. км. пробега, но в реале жидкость может и ранее прийти в негодность, за это отвечают такие факторы как качество жидкости (Если она будет поддельная то и 1000 км

хватит, чтобы она изменила свой цвет) и её срок годности (У каждой охлаждающей жидкости есть свой срок годности и по его истечению её обязательно нужно сливать и менять на новую, а иначе все присадки которые в ней находятся действие своё прекращают и двигатель во-первых будет быстрее закипать и во-вторых коррозия внутри деталей начнётся где жидкость протекает, вить жидкость имеет противокоррозийную присадку и тем самым когда срок годности у жидкости истекает, то и все присадки перестают действовать так как они должны), кстати начнёт того когда жидкость в негодность приходит поговорим, любая жидкость вы наверное обращали своё внимание при покупки имеет цвет (Красный, синий и т.д.), если после не продолжительной эксплуатации жидкость поменяет свой цвет на рыжеватый (Оттенок ржавчины) то жидкость поддельная её необходимо сразу же заменить на новую, вообще у качественных жидкостей оттенок очень стойкий и довольно долго они сохраняют свой цвет и в конце они только темнеют, поэтому если же ваша жидкость сразу поменяла цвет после заливки и не продолжительной езды на автомобиле, то вы залили тоже подделку которую лучше всего стоит заменить на новую жидкость

Примечание! Когда вы придёте в автомагазин (Вряд ли, но могут) рекомендуем вам проверить там жидкость на её качество, конечно вам придётся для этого открыть её но если сперва купить жидкость а позже при продавцах её проверить то проблем возникнуть у вас с приобретённой жидкость не должно, более подробно узнать о том как можно проверить жидкость на подделку и узнать чем же всё таки отличается между собой тосол и антифриз, вы можете в статье: «Полезная информация про антифриз и тосол на автомобилях ВАЗ », там всё подробно расписано!

Слив из радиатора двигателя

Следующим этапом замены тосола на ВАЗ 2114 будет слив охладителя из радиатора. Удобнее это сделать на смотровой яме или подъёмнике. В нижнем углу радиатора находится специальный вентиль, который тоже приносит владельцам немало хлопот из-за постоянных протечек. Избавиться от них можно благодаря герметику. Перед сливом необходимо подготовить чистую ёмкость с широкой горловиной. Открывать краник следует аккуратно, так как выполнен он из пластика и может легко рассыпаться в руках. Поэтому при выполнении данной операции следует подстраховаться и обзавестись запасным.

При небольшом загрязнении жидкость из радиатора можно использовать повторно, поэтому наполненную ёмкость необходимо убрать в сторону, предварительно чем-нибудь накрыв, избегая попадания мусора.

Выполнив эту операцию, можно приступать к замене радиатора или бачка расширителя, но важно знать, что слита не вся охлаждающая жидкость. Для наибольшей эффективности охлаждающая система работает в два цикла

Так как для лучшей работы двигателя внутреннего сгорания необходима определённая температура, охлаждение настроено на два круга:

• Малый круг охлаждения.
• Большой круг охлаждения.

Первый предназначен для наиболее быстрого прогрева двигателя и достижения комфортной рабочей температуры. При наборе температуры открывается специальная заслонка, которая даёт охлаждающей жидкости путь на большой круг, проходящий через радиатор. Второй круг предназначен как раз для охлаждения мотора. Для лучшего достижения этой цели на радиаторе установлен специальный датчик — термостат, который включает вентилятор при достижении определённой температуры.

Если поломка более серьёзная или требуется полная очистка системы охлаждения от шлака, возникает необходимость слить тосол с блока ВАЗ 2114. Усложняет работу труднодоступность сливного отверстия на блоке двигателя автомобилей семейства «Самара». Чтобы подобраться к этой точке, необходимо будет снять стартер, так как пробка находится под ним. Это странное конструкторское решение делает замену тосола на автомобилях ВАЗ наиболее трудоёмкой.

Слив тосола с блока двигателя необходимо производить в другую ёмкость, так как не всегда удаётся избежать попадания в него грязи с кузова автомобиля. Подождав примерно десять минут, можно приступать к работе.

Правильная заправка системы

Выполнив все требующиеся ремонтные или профилактические работы, необходимо сделать все процедуры в обратном порядке. После установки всех узлов и пробок на место нужно проверить надёжность хомутов на патрубках и их целостность. После этого можно приступать к заправке охлаждающей системы жидкостью.

Перед проведением этой операции необходимо узнать, как правильно залить тосол в ВАЗ 2114, так как этот процесс требует осторожности, внимания и сноровки. Кажется, что нет ничего проще, чем залить тосол из канистры в расширительный бачок

Но здесь легко допустить ряд ошибок, которые повлекут за собой либо перегрев системы, либо избыточное давление. Во втором случае последует срыв крышки бачка либо его поломка.

Если планируется использовать тосол, слитый с двигателя, необходимо применять марлю, препятствующую попаданию нежелательного крупного мусора и песка в охлаждающую систему. От этого напрямую зависит, как скоро потребуется следующий ремонт или прочистка радиатора. При добавлении тосола в бачок можно будет наблюдать, как часть жидкости уйдёт в систему, но вскоре процесс поглощения прекратится, что будет означать заполнение малого круга.

Для того чтобы заполнить систему полностью, придётся завести двигатель и разогреть его до температуры, при которой откроется заслонка. После этого произойдёт полное поглощение тосола. Далее следует заглушить двигатель и снова долить жидкость до минимальной отметки

Важно знать, что при нагревании охлаждающая жидкость расширяется и её избыток приведёт к прорыву патрубков или бачка

Стоит также помнить, что исправность охладителя и наличие жидкости в неё гарантируют не только исправную работу всех систем, но и комфортную температуру в салоне автомобиля в холодное время года. Для поддержания тепла внутри автомобиля конструкторы провели патрубки охлаждающей системы через салон в специальный радиатор, позволяющий прогревать воздух в самой машине. Это обеспечивает не только тепло в холодное время года, но и увеличивает теплоотдачу всей системы.

Источники

• autovaz-2114.ru/heating-and-cooling/slivaem-i-zalivaem-oxlazhdayushhuyu-zhidkost-na-vaz-2114/
• ladaautos.ru/vaz-2114/kak-mozhno-slit-tosol-s-vaz-2114.html
• drive2.ru/l/461904286146685868/
• zapchasti.expert/zhidkosti/ohlazhdayushhie/pravilnoe-slivanie-tosola-s-vaz-2114.html

Замена охлаждающей жидкости в системе охлаждения двигателя автомобилей ВАЗ 2108, 2109, 21099

Казалось бы простая процедура по замене охлаждающей жидкости (ОЖ) в системе охлаждения карбюраторного или инжекторного двигателя автомобилей ВАЗ 2108, 2109, 21099 и их модификаций имеет некоторые особенности без знания которых в результате можно получить целый ряд проблем (например, постоянный перегрев двигателя и выбивание крышки расширительного бачка). Поэтому разберем порядок проведения замены с их учетом.

Необходимые инструменты приспособления и запчасти

— Торцовый ключ или головка на «13»

— Канистра или две охлаждающей жидкости (тосол, антифриз) – 8 литров

Подробно о выборе антифриза или тосола: «Выбираем охлаждающую жидкость в систему охлаждения двигателя автомобилей ВАЗ 2108, 2109, 21099».

— Широкая емкость для сбора старой охлаждающей жидкости (тазик) емкостью не менее 8 литров

— Воронка для залива жидкости

— Крестовая отвертка для снятия хомута патрубков

Подготовительные работы

— Устанавливаем автомобиль на яму или эстакаду

— Снимаем защиту картера двигателя

— Снимаем брызговики моторного отсека

— Подставляем под двигатель емкость для сбора старой охлаждающей жидкости

— Даем остыть двигателю

Порядок замены охлаждающей жидкости системы охлаждения двигателя автомобилей ВАЗ 2108, 2109, 21099

Слив старой охлаждающей жидкости

— Сливаем охлаждающую жидкость из радиатора

Для этого рукой отворачиваем пробку сливного отверстия радиатора. Сливаем жидкость.

— Сливаем охлаждающую жидкость из блока цилиндров двигателя

Отворачиваем пробку сливного отверстия на блоке цилиндров. Используем ключ или головку на «13». Сливаем жидкость.

— Удаляем остатки старой охлаждающей жидкости из системы

Отворачиваем и снимаем пробку с расширительного бачка

После чего из сливных отверстий радиатора и блока цилиндров вытечет еще немного старой жидкости.

Прожимаем рукой патрубки радиатора чтобы выгнать последнюю оставшуюся жидкость.

— Заворачиваем обратно пробки сливных отверстий радиатора и блока

Залив новой охлаждающей жидкости

— Снимаем подводящий патрубок с блока подогрева карбюратора или дроссельного узла инжекторного двигателя

— Заливаем новую охлаждающую жидкость

Вставляем в отверстие расширительного бачка воронку и через нее заливаем жидкость. Сразу всю жидкость заливать не нужно. Заливаем пару литров, прожимаем шланги системы охлаждения. Еще пару литров, опять прожимаем. Таким способом удаляется воздух из системы. Воздух также будет выходить через снятый шланг подогрева карбюратора или дроссельного патрубка. При появлении из него жидкости ставим шланг обратно и затягиваем хомутом.

Прекращаем долив жидкости при достижении ее уровня в расширительном бачке между метками MIN и MAX. Это норма.

— Запускаем двигатель и ждем пока помпа прогонит ОЖ по системе

При уменьшении уровня в расширительном бачке доливаем жидкость и доводим ее до нормы.

— Устанавливаем на место крышку расширительного бачка

Предварительно можно промыть ее под струей воды и продуть сжатым воздухом.

— Прогреваем двигатель до рабочей температуры

При этом проверяем насколько сильно повышается уровень в расширительном бачке (не более чем до метки MAX), проверяем отсутствие течи из-под шлангов, своевременность открытия термостата. После этого можно считать, что работа по замене охлаждающей жидкости в системе охлаждения двигателя автомобилей ВАЗ 2108, 2109, 21099 завершена.

Примечания и дополнения

— После слива жидкости из системы охлаждения в ней останется еще около литра. Это нужно учитывать при расчете количества новой жидкости заливаемой в систему.

— В системе охлаждения двигателя автомобилей ВАЗ 2108, 2109, 21099 охлаждающая жидкость заменяется раз в 75.000 км пробега или раз в пять лет.

— Точный объем жидкости в системе – 7,8 литра.

— Работа по замене охлаждающей жидкости в системе охлаждения двигателя автомобилей ВАЗ 2113, 2114, 2115 аналогична описанной в статье для ВАЗ 2108, 2109, 21099.

Еще статьи по системе охлаждения двигателей автомобилей ВАЗ 2108, 2109, 21099

— Можно ли смешивать антифризы разных марок и цветов

Сравнительный тест-ремонт автомобилей

— Замена охлаждающей жидкости в системе охлаждения автомобилей ВАЗ 2105, 2107

Процедура заправки

После установки всех снятых деталей на место, можно приступать к процедуре заправки системы охлаждения. Чтобы правильно залить тосол в ВАЗ 2109, понадобится почти 8 литров жидкости. В первую очередь заливается старый тосол. При этом лучше ещё раз использовать марлю. Если же качество слитого тосола не внушает доверия, его лучше полностью заменить на новый.

Заправка происходит через отверстие расширительного бачка, но вся жидкость сразу не поместится, придётся прогревать двигатель, чтобы он проглотил уже залитый объём и освободил место для остатков

Важно помнить, что заправка производится до отметки минимум, ведь тосол при нагревании расширяется и может прорвать патрубки, бачок или крышку

Замена охлаждающей жидкости в системе охлаждения двигателя автомобилей ВАЗ 2108, 2109, 21099

Поэтому разберем порядок проведения замены с их учетом.

Необходимые инструменты приспособления и запчасти

— Торцовый ключ или головка на «13»

— Канистра или две охлаждающей жидкости (тосол, антифриз) – 8 литров

Подробно о выборе антифриза или тосола: «Выбираем охлаждающую жидкость в систему охлаждения двигателя автомобилей ВАЗ 2108, 2109, 21099».

— Широкая емкость для сбора старой охлаждающей жидкости (тазик) емкостью не менее 8 литров

— Воронка для залива жидкости

— Крестовая отвертка для снятия хомута патрубков

Подготовительные работы

— Устанавливаем автомобиль на яму или эстакаду

— Снимаем защиту картера двигателя

— Снимаем брызговики моторного отсека

— Подставляем под двигатель емкость для сбора старой охлаждающей жидкости

— Даем остыть двигателю

Порядок замены охлаждающей жидкости системы охлаждения двигателя автомобилей ВАЗ 2108, 2109, 21099

Слив старой охлаждающей жидкости

— Сливаем охлаждающую жидкость из радиатора

Для этого рукой отворачиваем пробку сливного отверстия радиатора. Сливаем жидкость.

— Сливаем охлаждающую жидкость из блока цилиндров двигателя

Отворачиваем пробку сливного отверстия на блоке цилиндров. Используем ключ или головку на «13». Сливаем жидкость.

— Удаляем остатки старой охлаждающей жидкости из системы

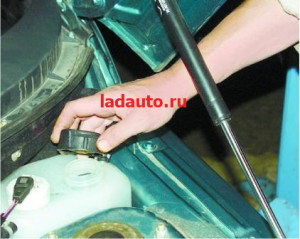

Отворачиваем и снимаем пробку с расширительного бачка

После чего из сливных отверстий радиатора и блока цилиндров вытечет еще немного старой жидкости.

Прожимаем рукой патрубки радиатора чтобы выгнать последнюю оставшуюся жидкость.

— Заворачиваем обратно пробки сливных отверстий радиатора и блока

Залив новой охлаждающей жидкости

— Снимаем подводящий патрубок с блока подогрева карбюратора или дроссельного узла инжекторного двигателя

— Заливаем новую охлаждающую жидкость

Вставляем в отверстие расширительного бачка воронку и через нее заливаем жидкость. Сразу всю жидкость заливать не нужно. Заливаем пару литров, прожимаем шланги системы охлаждения. Еще пару литров, опять прожимаем. Таким способом удаляется воздух из системы. Воздух также будет выходить через снятый шланг подогрева карбюратора или дроссельного патрубка. При появлении из него жидкости ставим шланг обратно и затягиваем хомутом.

Прекращаем долив жидкости при достижении ее уровня в расширительном бачке между метками MIN и MAX. Это норма.

— Запускаем двигатель и ждем пока помпа прогонит ОЖ по системе

При уменьшении уровня в расширительном бачке доливаем жидкость и доводим ее до нормы.

— Устанавливаем на место крышку расширительного бачка

Предварительно можно промыть ее под струей воды и продуть сжатым воздухом.

— Прогреваем двигатель до рабочей температуры

При этом проверяем насколько сильно повышается уровень в расширительном бачке (не более чем до метки MAX), проверяем отсутствие течи из-под шлангов, своевременность открытия термостата. После этого можно считать, что работа по замене охлаждающей жидкости в системе охлаждения двигателя автомобилей ВАЗ 2108, 2109, 21099 завершена.

Примечания и дополнения

— После слива жидкости из системы охлаждения в ней останется еще около литра. Это нужно учитывать при расчете количества новой жидкости заливаемой в систему.

— В системе охлаждения двигателя автомобилей ВАЗ 2108, 2109, 21099 охлаждающая жидкость заменяется раз в 75.000 км пробега или раз в пять лет.

— Точный объем жидкости в системе – 7,8 литра.

— Работа по замене охлаждающей жидкости в системе охлаждения двигателя автомобилей ВАЗ 2113, 2114, 2115 аналогична описанной в статье для ВАЗ 2108, 2109, 21099.

Еще статьи по системе охлаждения двигателей автомобилей ВАЗ 2108, 2109, 21099

— Можно ли смешивать антифризы разных марок и цветов

Сравнительный тест-ремонт автомобилей

— Замена охлаждающей жидкости в системе охлаждения автомобилей ВАЗ 2105, 2107

Система охлаждения ВАЗ 2113, 2114, 2115 — Замена Термостата, Радиатора

Система охлаждения двигателя ВАЗ 2113, 2114, 2115. 1 — расширительный бачок; 2 — пробка; 3 — пароотводящий шланг; 4 — шланг от расширительного бачка к термостату; 5 — датчик температуры охлаждающей жидкости в выпускном патрубке; 6 — дроссельный узел; 7 — подводящий шланг радиатора; 8 — отводящий шланг радиатора; 9 — левый бачок радиатора; 10 — правый бачок радиатора; 11 — сливная пробка; 12 — сердцевина радиатора; 13 — кожух электровентилятора; 14 — крыльчатка электровентилятора; 15 — электродвигатель; 16 — зубчатый шкив насоса; 17 — крыльчатка насоса; 18 — зубчатый ремень привода ГРМ; 19 — отводящий патрубок радиатора отопителя; 20 — подводящая труба насоса; 21 — кран; 22 — радиатор отопителя; 23 — шланг отвода охлаждающей жидкости от дроссельного патрубка; 24 — шланг подвода охлаждающей жидкости к дроссельному патрубку; 25 — датчик указателя температуры охлаждающей жидкости; 26 — выпускной патрубок; 27 — подводящий патрубок отопителя; 28 — термостат; 29 — датчик уровня охлаждающей жидкости

Система охлаждения ВАЗ 2113, 2114, 2115 — жидкостная, закрытого типа, с принудительной циркуляцией. Герметичность системы обеспечивается впускным и выпускным клапанами в пробке расширительного бачка. Выпускной клапан поддерживает давление в системе на горячем двигателе (за счет этого повышается температура кипения жидкости, уменьшаются паровые потери), он открывается при давлении около 1,1 кгс/см2. Впускной клапан открывается при понижении давления в системе относительно атмосферного на 0,03-0,13 кгс/см2 (на остывающем двигателе). Тепловой режим работы двигателя поддерживается термостатом и электровентилятором радиатора.

Насос охлаждающей жидкости — лопастной, центробежного типа, приводится от шкива коленчатого вала зубчатым ремнем привода распределительного вала. Корпус насоса — алюминиевый. Валик вращается в двухрядном подшипнике с «пожизненным» запасом смазки. Наружное кольцо подшипника стопорится винтом. На передний конец валика напрессован зубчатый шкив, на задний — крыльчатка. Расстояние от привалочной поверхности крышки насоса до наружного торца шкива должно быть 52±0,5 мм, а до наружного (обращенного к блоку) торца крыльчатки — 39,8±0,1 мм. К противоположному торцу крыльчатки прижато упорное кольцо из графитосодержащей композиции, под которым находится сальник. При выходе насоса из строя рекомендуется заменять его в сборе. Перераспределением потоков жидкости управляет термостат с твердым термочувствительным элементом. На холодном двигателе клапан термостата перекрывает патрубок, ведущий к радиатору, и жидкость циркулирует только по малому кругу (через байпасный патрубок термостата), минуя радиатор. Малый круг включает в себя рубашки охлаждения блока цилиндров и головки блока. Параллельно малому кругу присоединены радиатор отопителя и блок подогрева дроссельного узла, поэтому подогретая жидкость поступает к ним независимо от положения клапанов термостата. При температуре 87±2 °С клапан термостата при-основной патрубок, и часть жидкости начинает циркулировать по большому кругу, через радиатор. При температуре около 102°С основной клапан открывается полностью, а байпасный — закрывается, и жидкость циркулирует через радиатор системы охлаждения двигателя. Ход основного клапана должен составлять не менее 8 мм.

Радиатор состоит из двух вертикальных пластмассовых бачков (левый — с перегородкой)и двух горизонтальных рядов круглых алюминиевых трубок с напрессованными охлаждающими пластинами. Для повышения эффективности охлаждения пластины штампуются с насечкой. Трубки соединены с бачками через резиновую прокладку. Жидкость подается через верхний патрубок, а отводится через нижний. Рядом с впускным патрубком расположен штуцер пароотводящего шланга. Электродвигатель вентилятора включается по сигналу контроллера (через реле).

Расширительный бачок изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости. В верхней его части выполнен штуцер для пароотводящего шланга от радиатора охлаждения двигателя.

Для контроля температуры охлаждающей жидкости в головку цилиндров двигателя ввернут датчик, связанный с указателем температуры на приборной панели. В выпускном патрубке установлен дополнительный датчик температуры, выдающий информацию для конроллера. При перегреве двигателя контроллер включает сигнализатор «Проверьте двигатель» в комбинации приборов

Замена датчика температуры охлаждающей жидкости ВАЗ 2115

Частично сливаем охлаждающую жидкость из блока цилиндров

Отсоединяем провод от датчика температуры (для наглядности термостат снят).

Как самостоятельно заменить тосол на ВАЗ 2110,2112

Сначала давайте выясним: для чего нужно заменять охлаждающую жидкость на ВАЗ 2110, если мы постоянно следим за его уровнем и регулярно доливаем до отметки на расширительном бачке. Но не все так просто

Важно знать, что тосол, после длительной эксплуатации в системе охлаждения, меняет свои свойства. Если в летнее время это не критично, то зимой он может замерзнуть и разорвать, как радиатор, так и блок цилиндров

Длительной эксплуатацией охлаждающей жидкости считается пробег более 70 тысяч километров или 4-5 лет эксплуатации. Итак, приступим.

• Заменять тосол обязательно только на остывшем двигателе
• Охлаждающая жидкость является активным химическим веществом, поэтому нужно быть осторожным при ее замене.
• Перед пуском мотора, убеждаемся, что крышка расширительного бачка плотно закрыта.

1. Лучше всего, замену антифриза производить на эстакаде или яме, предназначенной для ремонта, чтобы был свободный доступ к днищу. Но если такой возможности нет, то устанавливаем автомобиль на ровную поверхность. Если площадка с уклоном, то ставим автомобиль так, чтобы уклон был назад. 2. Отсоединяем провод от клеммы аккумуляторной батареи. 3. Прежде чем начать замену тосола, убеждаемся, что двигатель достаточно остыл. 4. Чтобы добраться до сливного отверстия на блоке цилиндров модели 2111, снимаем модуль зажигания вместе с кронштейном (рис. 1).

5. Далее снимаем крышку расширительно бачка, чтобы в системе охлаждения не образовался вакуум и тосол вышел полностью (рис. 2).

6. Устанавливаем емкость для слива охлаждающей жидкости под блок цилиндров и откручиваем сливную пробку на блоке цилиндров. После того, как антифриз полностью выйдет, протираем блок цилиндров от остатков антифриза (рис. 3).

7.Далее сливную емкость устанавливаем под радиатор охлаждения. Откручиваем сливную пробку на радиаторе и ждем, пока антифриз полностью выйдет из системы охлаждения (рис. 4).

8.Если у вас система впрыска, то ослабляя и затяжку хомута и отсоединить шланг подачи тосола от штуцера подогрева дроссельного патрубка (рис. 5).

Если же у вас карбюратор, то отсоединяем шланг от штуцера подогрева карбюратора (рис.6)

Эта процедура необходима для того, чтобы, когда охлаждающая жидкость будет заполнять систему охлаждения, из нее выходил воздух и не образовывалась воздушная пробка. 9. Заполняем систему охлаждения, заливая антифриз в расширительный бачок, пока его уровень не будет у верхней кромки ремня крепления. Закручиваем крышку расширительного бачка. Крышку расширительного бачка нужно закручивать плотно, т. к, когда двигатель работает, бачок находится под давлением и из под пробки может потечь тосол, либо ее может просто сорвать (рис. 7)

10. Подсоединяем шланги, в зависимости от модели, к штуцеру подогрева дроссельного патрубка или карбюратора 11. На блоке цилиндров модели 2111 устанавливаем на место модуль зажигания. 12. Подсоединяем провод к клемме аккумуляторной батареи. 13. Далее заводим автомобиль, даем ему прогреться до рабочей температуры и глушим. Проверяем уровень охлаждающей жидкости и, если необходимо, доливаем до уровня

При первом запуске двигателя, после замены антифриза на ВАЗ 2110, 2112, необходимо проследить за температурой охлаждающей жидкости. Если стрелка указателя температуры переместилась до красной зоны, а вентилятор не включился, включаем отопитель и проверяем, какой через него идет воздух. Если идет подогретый, то скорее всего, неисправен вентилятор, если холодный- значит в система охлаждения образовалась воздушная пробка.

Процесс замены антифриза

Процедура обновления антифриза в ВАЗ 2109 не является особо сложной. По этой причине транспортное средство не обязательно направлять в специализированную техническую мастерскую — он сам может сменить охладитель системе своего автомобиля. В этих целях автолюбителю понадобится:

• Выбрать правильное место для установки транспортного средства перед сменой антифриза. Площадка должна иметь совершенно горизонтальную поверхность, без спусков и возвышений;
• Подготовить инструментарий, в который входят:
  • Плоскогубцы или пассатижи;
  • Вместительную (не менее 10 литров объёма) ёмкость для стекания израсходованной технической жидкости. В этих целях может использоваться объёмный таз, ведро или канистра;
  • Салфетки для протирания деталей от остатков антифриза;
  • Набор ключей и отвёрток;
  • Плотные перчатки;
• Найти напарника, чтобы трудоёмкая процедура замены охладительной жидкости стала проще и заняла меньше времени.

Внимание — техника безопасности! При работе с системой охлаждения ВАЗ 2109 и охлаждающей технической жидкости следует помнить, что:

• Перед сменой антифриза необходимо остановить двигатель и дать ему полностью остыть. В противном случае охладитель, разогретый до порога собственного кипения и находящийся под большим давлением, может обжечь автовладельцу руки и лицо;
• Охладительная жидкость обладает высоким уровнем токсичности. Поэтому её ни в коем случае нельзя пить, а при попадании антифриза в глаза или на слизистую носа или рта рекомендуется промыть поражённое место кипячёной водой.

Для замены охладительной жидкости в системе ВАЗ 2109 понадобится 8,7 литров свежего охладителя. Более старые «Девятки» вмещают до 7,5 литров технической жидкости, однако встречаются модели вместимостью до 9 литров. Поэтому рекомендуется запастись 10 литрами свежего антифриза при смене такового в охладительной системе ВАЗ 2109.

В процессе смены охладительной субстанции могут возникнуть такие проблемы, как обнаружение скрытой течи или попадание в систему воздуха. При обнаружении незначительной протечки можно воспользоваться герметиком для автомобилей марки ВАЗ, но в большинстве случаев рекомендуется сменить повредившуюся деталь. При формировании воздушной пробки производится прогон двигателя.

Саму процедуру смены антифриза на ВАЗ 2109 можно условно разделить на 2 этапа. Поговорим подробнее о каждом из них.

Этап первый

Первый этап — слив антифриза с бака ВАЗ 2109, а также с блока цилиндров рассматриваемого транспортного средства. Пошаговая структура этой процедуры представлена ниже:

• Разместить тару для сливаемого отработанного антифриза под расширительным бачком автомобиля;
• При помощи ключей и отвёртки открутить пробки и освободить сливное отверстие;
• Позволить отработанной жидкости мерно стекать в ёмкость. Если охладитель не вытекает, значит слив засорён;
• Переместить тару для слива под блок цилиндров ВАЗ 2109;
• Дать стечь остаткам антифриза;
• Закрутить все сливные пробки.

Далее рекомендуется промыть систему охлаждения ВАЗ 2109. Промывать системные детали обязательно, если:

• Производится замена используемого антифриза на несовместимый аналог, так как при промывке смывается защитная микроплёнка, образованная предыдущим охладителем;
• Слив сильно засорён.

Однако системная промывка всё рано рекомендуется к проведению, потому что в процессе таковой можно легко обнаружить течь до заливки свежего антифриза. Для промывания системы ВАЗ 2109 можно использовать как специальные химические вещества, так и чистую дистиллированную воду. Жидкость заливается в расширительный бачок ВАЗ 2109, и на 15 минут запускается двигатель автомобиля. После этого отработанная промывочная субстанция сливается, и процедура повторяется до тех пор, пока вода не станет полностью прозрачной.

Этап второй

Завершением процедуры замены антифриза на ВАЗ 2109 Инжектор и стандартной «Девятки» является заливка свежей охладительной жидкости. Прежде всего необходимо разбавить концентрат охладителя. Для этого понадобится чистая ёмкость и дистиллированная вода. Соотношение жидкостей зависит от желательной температуры кипения антифриза — чем она выше, тем больше должно быть концентрата охладительной субстанции по отношению к воде.

Перед заливкой свежего охладителя в систему ВАЗ 2109 необходимо обеспечить герметичность бачка, плотно закутив все сливные пробки. Готовая смесь заливается в расширительный бачок. После этого запускается двигатель (на 10-15 минут, так называемый «прогон»). Это необходимо для удаления попавшего в систему воздуха. После прогона мотора обязательно проверяется уровень охладительной субстанции, если он снизился, необходимо долить недостающее количество антифриза.
