Пошаговая инструкция снятия и установки бамперов на ладе калине

Как снять передний бампер ЛАДА “Калина”-2

Процедура демонтажа бампера более новой вариации “Калины” немного отличается. Чтобы снять его с автомобиля, следует проделать такие операции:

• открутить три нижних болта крепления (два в центре и третий слева по ходу движения);
• открутить две пары саморезов, находящихся по краям бампера;
• открутить две пары саморезов, крепящих подкрылки к переднему бамперу;
• открутить шесть верхних болтов, бампер к горизонтальной панели у радиатора;
• аккуратно поддеть и отщелкнуть пластиковые защелки, удерживающие бампер на кузове;
• аккуратно подать передний бампер вперед, выводя защелки из сцепления с кузовом, и снять его с машины (эту операцию лучше производить вдвоем с помощником).

Чтобы установить передний бампер на “Калину”, нужно проделать операции в обратной последовательности.

Как снять задний элемент

Чтобы снять задний бампер, необходимо приготовить ключ на 10 и крестовую отвертку. Действия выполняются в следующем порядке:

1. Поддомкратить машину и снять задние колеса для более удобного доступа к болтам крепежа.
2. Открутить 3 самореза, которые крепят над колесами левый и правый брызговики.
3. После снятия брызговиков открывается доступ к 2 саморезам, которые держат конструкцию с обеих сторон. Окрутить их крестовой отверткой.
4. Торцевым ключом открутить по 2 самореза снизу и сверху, которые крепят бампер задний.
5. Вынуть его, подхватив с обеих сторон и сняв с зацепов.
6. Теперь снимают усилитель бампера, который крепится 3 саморезами.

После этого можно проводить замену, к примеру, бампера Калина Универсал на спортивный вариант. При проведении этой процедуры нужно следить, чтобы в процессе случайно не были потеряны элементы крепежа. Лучше их сразу складывать в отдельную коробочку.

Устанавливается бампер задний в обратном порядке. Как правило, установка его у автомобиля марки Лада Калина, включая Калина 2, трудностей не вызывает, впрочем, как и демонтаж. Главное, помнить о том, что не нужно прилагать особых усилий при снятии этого элемента, поскольку изготавливается он из пластика, который легко сломать.

Передний бампер Калины

Конструкция кузова автомобиля Лада Калина имеет специфические особенности, которые требуют обязательного демонтажа демпфера даже при простой замене фар. Связанно это с тем, что крепление кронштейна крепиться здесь таким образом, что оно перекрывает всю область в районе амортизатора, затрудняя тем самым доступ к иным элементам конструкции автомобиля.

В результате замена бампера Лада Калина становиться далеко не единственной причиной для его демонтажа

Бампер автомобиля данной модели выполнен из пластика, поэтому при работе с ним требуется соблюдать предельную осторожность для того, чтобы его не повредить

Особенности демонтажа бампера новой Калины

Снятие переднего бампера Калина 2 имеет свои особенности. Дело в том, что он исключительно точно подогнан по месту размещения и поэтому демонтировать его, не повредив при этом пластиковые элементы конструкции, достаточного тяжело. Для того, чтобы этого не произошло, необходимо заранее изучить устройство бампера, а также мест его крепления.

  Какие габариты у Шевроле Нива и где найти номер кузова автомобиля

Кроме того, не рекомендуется без лишней нужды снимать его, так как поставить назад бампер будет достаточно тяжело. Отдельно стоит отметить, что на морозе проводить демонтажные работы не рекомендуется, так как пластик может на нём стать жёстким и треснуть от малейшего удара.

Снимаем передний бампер: пошаговая инструкция

Как снять передний бампер на Калине, описано в инструкции по эксплуатации автомобиля. Обычно данная процедура у опытного автовладельца не вызывает никаких трудностей, поэтому если вы не знаете, как снять передний бампер – можете изучить техническое руководство, а также проконсультироваться у более опытного товарища. Если же говорить о пошаговой инструкции, то она будет следующая:

1. вначале необходимо будет отвернуть три винта держащих верхнюю облицовку радиатора.
2. второй этап выполнения работ – снятие облицовки радиатора. Для этого крепления переднего бампера в виде двух защёлок, размещённых в углу арки правого колеса необходимо вывести из зацепления с кронштейнами.
3. при помощи крестообразной отвёртки отворачивают три самореза верхнего крепления подкрылка.
4. «десятым» гаченным ключом снимается три болта, крепящие амортизатор к кузову.
5. два самореза, держащие решётки, можно открутить с помощью крестообразной отвёртки, после чего радиаторная решётка снимается.
6. крепление к балке снимается аналогично.
7. ключ на «10» используется для выворачивания двух крайних болтов, а отвертка для выкручивания двух средних саморезов верхнего крепления амортизатора.
8. снимается отбортировка боковины ампера размещённая на кронштейне кузова. Такая же операция выполняется с другой стороны автомобиля.
9. передний амортизатор снимается.
10. переходим к четырём болтам, которые удерживают энергопоглощающую балку и снимаем балку.

Монтаж бамперов на Ладу Калина

Установка бампера на Ладу Калину, как переднего, так и заднего выполняется в обратном порядке.

Обязательно перед началом выполнения работ необходимо очистить места крепления бампера к кузову от грязи и ржавчины. Это же касаться также мест крепления нижней решетки.

При обратном монтаже нижней решетки, а также самого бамперного устройства, необходимо обращать на точную пригонку всех деталей, так если её выполнить плохо и не попасть «по месту» можно только испортись весьма дорогостоящие детали.

Правильно поставить назад передний или задний амортизатор поможет инструкция к автомобилю, которую всегда необходимо иметь при себе. Так, например, если крепления переднего бампера вызовут проблемы, в ней всегда можно будет найти ответы на самые сложные вопросы. В особо же сложных случаях можно попросить помощи более опытного автовладельца, который поменял данный элемент уже несколько раз.

Причины снятия и замены бамперов

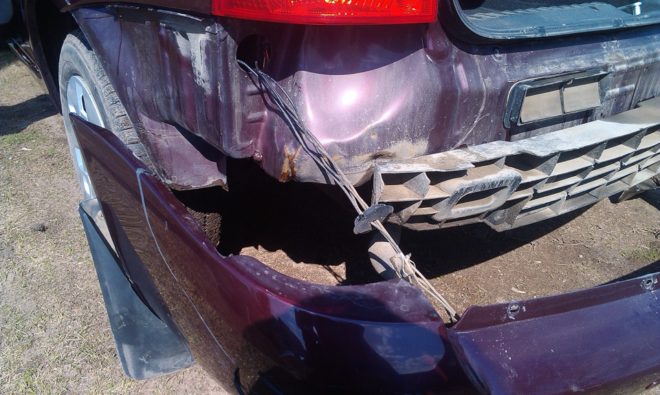

В процессе эксплуатации эти элементы облицовки кузова подвергаются многочисленным механическим воздействиям, отчего портится лакокрасочное покрытие изделий, появляются сколы и даже трещины. Не говоря уже об ударах при авариях или других обстоятельствах.

Особенно сильно страдает передний обвес авто Лада Калина, куда попадает грязь из-под колёс и камни от встречных машин. Испорченное лакокрасочное покрытие можно восстановить, а сломанную пластмассу — запаять, но иногда проще заменить бампер, учитывая, что это можно сделать своими руками.

Причиной снятия и замены облицовочных элементов ВАЗ 1118 могут быть и другие обстоятельства:

• если есть возможность выполнить ремонт и покраску сломанной детали, её надо демонтировать с автомобиля;
• когда нужно осуществить другие виды кузовного ремонта или поменять приборы головного света (блок — фары);
• хозяину машины не нравятся стоковые бамперы и он желает сделать небольшой тюнинг — поставить элементы другой формы.

Демонтаж фары без снятия бампера

Не каждый водитель располагает достаточным количеством знаний и опыта, чтобы с первого раза самостоятельно снять бампер. Также данный этап занимает много времени, поэтому есть другой способ снятия фар с Калины. Рассматриваемый подход требует следующих действий.

1. Избавьтесь на время от устройства с охлаждающей жидкостью и корпуса воздушного фильтра.
2. Используйте отвёртку для извлечения заглушки ПТФ.
3. Найдите нижний крепёж элемента освещения и разверните болт на данном участке. После проведённой манипуляции проденьте руку в отверстие ПТФ.
4. Найдите на верхней части конструкции блока фонарей болты и демонтируйте их с помощью ключа на 8. Найти их можно недалеко от радиатора.
5. Фиксацию элемента на крыле машины обеспечивает винт, который также следует открутить, используя крестовидную отвёртку соответствующего размера.
6. Постарайтесь аккуратно отодвинуть ближе к двигателю часть, которая расположена ближе к радиатору, путем разворота блок-фонаря. Снимите нижние крепёжные элементы с посадочных мест.
7. Воспользуйтесь короткой головкой, чтобы вывернуть болты и вынуть нижние крепежи фары.
8. Лёгкое движение на себя позволит извлечь фонарь. Следите за целостностью лакокрасочного покрытия, поскольку фонарь в данный момент будет очень близко к крылу и бамперу.

В снятии фар нет ничего сложного, если строго придерживаться инструкции, аккуратно работать и уметь обращаться с крепёжными элементами. После выполнения необходимых манипуляций – настройка, тюнинг или замена, вы сможете собрать конструкцию устройства в обратном порядке.

Какую оптику лучше выбрать

В процессе использования машины фонари подвергаются резким перепадам температуры, ударам камнями и мелкими песчинками. Эти факторы отрицательно влияют на стекло, снижают его прозрачность, ухудшая характеристики света.

С завода устанавливаются качественные фары, которые соответствуют требованиям по безопасности. Неофициальные замены комплектуются линзами под ксенон, «ангельскими глазками» и измененной геометрией рефлектора. Такие фонари выглядят красиво, однако изнашиваются быстрее из-за некачественных материалов и могут запотевать при влажной погоде.

Выбирая новую оптику, лучше довериться официальным производителям – Bosch или «Автосвет»

При покупке важно уточнить модификацию кузова и год выпуска Калины. В зависимости от комплектации встречаются притемненные маски или улучшенные световые характеристики

Оптика ближнего и дальнего света

В зависимости от типа кузова в Калине установлены разные детали:

• седан, хетчбэк – стандартная оптика;
• спорт, универсал – оборудуются более вытянутым отражателем с увеличенной площадью для повышения площади освещения на 20%.

Чтобы подключить улучшенную оптику на Калину, не нужно прокладывать дополнительные провода или менять контактные разъемы. По точкам крепления и форме оптика не отличается.

При покупке фонарей следует обратить внимание на оригинальные детали с улучшенными показателями. Это позволит повысить характеристики луча без вмешательства в проводку и переделки штатного крепежа

Противотуманные фары

Покупая новые ПТФ, выбирать лучше из оригинальных деталей. Штатные фонари оборудованы прочным стеклом и качественным рефлектором, который направляет луч в соответствии с ГОСТ.

Противотуманки на Калину производят:

• Bosch;
• «Киржач».

Модели отличаются по форме стекла, по качеству различий нет. Фары подключаются к штатной проводке и устанавливаются в крепления на бампере. В базовых комплектациях отсутствуют противотуманки. Для их подключения придется дополнительно приобрести кнопку в салон, реле ПТФ и демонтировать заглушки бампера.

В магазинах встречаются модернизированные фонари с линзами для газоразрядных ламп или светодиодными модулями. Такая продукция не сертифицирована для использования в Калине, поскольку не соответствует требованиям по безопасности транспорта. За такие детали можно получить штраф и предписание на устранение неисправности в течение 10 рабочих дней.

Замена заднего бампера

Кузова хэтчбек, седан, универсал оснащаются бамперами разной конфигурации, которые имеют свои характерные особенности крепления. В результате при их монтаже требуется выполнять некоторые дополнительные операции, отличные от стандартного алгоритма лдействий.

Что же касается пошаговой инструкции для выполнения данной операции, то она следующая:

1. первый шаг состоит в том, что снимается штатный брызговик. Для этого в колёсной арке заднего колеса крестообразной отвёрткой откручивается три самореза и брызговик снимается.
2. снизу машины при помощи отвёртки отворачивается саморез нижнего крепления брызговика и демонтируется сам брызговик. Подобным же образом снимается и брызговик, размещённый на левом колесе.
3. «десятой» головкой отвинчивают болты нижнего крепления.
4. открывают крышку багажника и этой же головкой выворачивают четыре болта верхнего крепления.
5. с приложением усилий обеими руками за боковину бампера снимают верх отсортировки кронштейна кузова. С другой стороны машины данную операцию повторяем.
6. демонтируем амортизатор, откручиваем три гайки на «10» энергопоглощающей балки заднего демпфера и также демонтируем её.

Снятие и установка переднего обвеса

Поскольку бампер автомобиля Лада Калина крепится во многих местах, в том числе и снизу, то удобнее всего выполнять работы на смотровой яме. При необходимости можно справиться и без неё, но тогда придётся искать нижние винты на ощупь либо ложиться под машину, чтобы их увидеть.

Перечень инструментов для разборки довольно короткий:

• отвёртки разной длины с крестообразным шлицом;
• торцовый ключ или головка на 10 мм;
• удлинитель и вороток с «трещоткой».

Статья в тему: Стартер ВАЗ 2109 – как оценить неполадки и починить не хуже механика?

На данный момент существует 2 поколения машин ВАЗ 1118, причём разбираются они по-разному. Поэтому рассматривать порядок работ нужно по отдельности для каждой модификации.

Калина 1

Если у вас установлены противотуманные фары, то перед началом работ отключите аккумуляторную батарею и действуйте по такому алгоритму:

1. Откройте крышку капота и открутите 3 самореза, удерживающих пластмассовую решётку радиатора, и аккуратно снимите её.
2. То же самое проделайте с нижней решёткой, вывернув 2 винта её крепления.
3. За решёткой находятся 2 самореза, крепящих сам бампер, выкрутите их.
4. Переместитесь в смотровую яму и открутите 3 нижних болта, расположенных по центру.
5. Выверните 2 пары нижних саморезов, находящихся по бокам. Они крепят обвес к подкрылку снизу.
6. Ещё 2 пары винтов находятся в передней части колёсных арок, их выкручивайте в последнюю очередь.
7. Когда весь крепёж выкручен, бампер продолжает держаться на пластмассовых защёлках. Чтобы его снять и не отломать фиксаторы, подденьте руками боковой край элемента (возле колеса) и аккуратно потянит в сторону, выводя защёлки из зацепления.
8. Подайте обвес немного вперёд и снимите с автомобиля. В это время помощник должен поддерживать другой конец детали, предотвращая её падение.

Под снятым элементом зачастую обнаруживается коррозия кузовных деталей. Чтобы увидеть всю картину, снимите пластиковый усилитель (нужно открутить 3 болта) и удалите ржавчину с последующим подкрашиванием этих участков.

В случае коррозии кузовных деталей снимите пластиковый усилитель и удалите ржавчину

Важный момент при установке нового бампера — необходимо правильно надеть его на место и зафиксировать защёлки.

1. Одну сторону элемента надевайте сразу, а вторую — натягивайте вместе с помощником. Он должен нажимать на угол детали спереди, а вы — сбоку, до характерного щелчка.
2. После чего прикрутите все винты на места.
3. Подсоедините разъёмы.
4. Поставьте решётки.

Фото точек крепления детали

Снизу к кузову бампер прижимают 3 болта 2 пары саморезов крепят обвес по краям 2 самореза соединяют элемент с подкрылком Точки верхнего крепления Чтобы снять решётку, надо открутить потайные винты Доступ к этим болтам открывается после удаления решётки

Передний бампер на Калине 2

На новой модели Лада Калина передний обвес крепится иначе: нижние винты стоят далеко от отсвеса элемента, так что без смотровой канавы их откручивать очень неудобно. Зато не нужно демонтировать решётки радиатора, чтобы добраться до скрытых креплений. Операция по снятию производится так:

1. Откройте капот и снимите «минусовую» клемму аккумулятора.
2. Из смотровой ямы отверните 3 болта, прикрученных к днищу авто. Два из них находятся по центру, третий — в стороне (справа по ходу движения).
3. Выкрутите 2 пары нижних саморезов, размещённых по краям бампера.
4. Как и в Калине 1, открутите 2 пары винтов, соединяющих деталь с подкрылком и находящихся спереди колёсных арок.
5. Отверните 6 болтов верхнего крепления обвеса, они находятся на горизонтальной панели над радиатором.

Процедура демонтажа и замены переднего обвеса выполняется вместе с помощником, как это описано выше. Сразу после снятия элемента отсоедините колодки электропитания противотуманных фар, а при установке не забудьте подключить их обратно.

Где располагается крепеж — фото

Болты на Калине 2 располагаются довольно глубоко Пара саморезов соединяет подкрылок с бампером 6 болтов верхнего крепления Статья в тему: Тосол или антифриз – решаем дилемму миллионов автомобилистов!

Демонтаж и крепление задних обвесов

Для снятия заднего бампера модели первого поколения набор инструментов нужно дополнить короткой крестообразной отвёрткой, поскольку вставить длинную между шиной и аркой колеса невозможно, а крутить сбоку — неудобно. Кроме того, для крепления к подкрылку использованы саморезы под ключи TORX (так называемая звёздочка).

Более поздние поколения автомобилей в кузове хэтчбек и универсал разбирать ещё сложнее, потому что для снятия обвеса в них приходится демонтировать задние фонари. Первичный крепёж элементов также предусмотрен на защёлках, поэтому снимаются они таким же образом, как и передний бампер. Но из-за разницы в конструкции разборку надо рассматривать по отдельности.

Для установки заднего обвеса необходимо повторить представленный алгоритм в обратном порядке.

Снятие заднего элемента Калины 1

Работы по разборке можно провести без смотровой ямы, поскольку нижние болты находятся близко к свесу и доступ к ним ничем не затруднён. Порядок действий такой:

1. Выкрутите 3 самореза, расположенные в задней части колёсной арки. Два из них удерживают брызговик, третий находится чуть выше.
2. Сзади брызговика есть ещё 1 болт с головкой 10 мм, открутите его.
3. Ключом на 10 мм выверните 3 болта, крепящих бампер снизу. Два из них стоят посередине, третий — немного левее (по ходу движения).
4. Откройте крышку багажника и выкрутите 4 самореза верхнего крепления обвеса.

Главное — аккуратно оттянуть край детали и освободить защёлки

Дальше действуйте таким же образом, как и с передним элементом. Оттяните боковину детали, разблокировав пластмассовые защёлки, и аккуратно снимите её вместе с помощником. Если нужно добраться до кузова, то открутите ещё 3 болта и демонтируйте пластиковый усилитель бампера.

Места, где находятся крепежи

Отличия в разборке Калины 2

Чтобы снять задний бампер автомобиля в кузове универсал и хэтчбек, понадобится открыть доступ к болтам, что прячутся под нижней частью фонарей, для чего последние придётся снять. Их крепёж состоит из болтов с головками под ключ 8 мм, расположенными за резиновым уплотнителем крышки багажника. Болты нужно открутить, а фонари — вытащить, отключив все провода.

2 из 8 болтов прячутся под задними фонарями

Снятие обвеса с кузова хэтчбек Лада Калина 2 производится в таком порядке:

1. Снизу деталь прикручена к кузову парой болтов (стоят посередине) и двумя саморезами (по краям). Ослабьте и выкрутите их.

2. Под колёсными арками выверните 3 самореза (ключи TORX T10 и T20) и удалите из брызговика резиновый фиксатор.

3. Открутите 8 болтов верхнего крепления. Шесть из них находятся возле порога багажного отделения, ещё два — в гнёздах снятых фонарей.Расположение нижних болтов

4. Теперь разблокируйте защёлки и демонтируйте бампер.

Отличие разборки Калины 2 в кузове универсал заключается в том, что снизу элемент крепится к кузову на 3 болта, а боковых винтов нет. В других местах крепление такое же — по 3 самореза под арками и 8 болтов вокруг багажного проёма.

В кузове универсал обвес снизу прикручен на 3 болта

Монтаж бамперов на Ладу Калина

Установка бампера на Ладу Калину, как переднего, так и заднего выполняется в обратном порядке.

При обратном монтаже нижней решетки, а также самого бамперного устройства, необходимо обращать на точную пригонку всех деталей, так если её выполнить плохо и не попасть «по месту» можно только испортись весьма дорогостоящие детали.

Правильно поставить назад передний или задний амортизатор поможет инструкция к автомобилю, которую всегда необходимо иметь при себе. Так, например, если крепления переднего бампера вызовут проблемы, в ней всегда можно будет найти ответы на самые сложные вопросы. В особо же сложных случаях можно попросить помощи более опытного автовладельца, который поменял данный элемент уже несколько раз.

Снимаем передний элемент

Напомним, передний бампер демонтируется не только для собственного ремонта, смены на тюнинговое изделие, но и для замены некоторых иных узлов. К примеру, чтобы заменить фары потребуется также снять рассматриваемую нами конструкцию.

Если отсутствует возможность самостоятельно демонтировать передний бампер, то рекомендуем обращаться в компетентный сервис, там точно знают, как снять. Большинство владельцев сами без труда снимают бампер, при этом затрачивая немного времени.

Перейдем к описанию последовательности действий, позволяющих оперативно снять изделие.

1. Первоначально перед демонтажем обесточиваем электрическую сеть путем снятия клемм с выводов АКБ.
2. Под капотом обнаруживаем три болта. Они фиксируют радиаторную решетку. Аккуратно их выкручиваем, стараясь не повредить инструментом прилегающие окрашенные поверхности.
3. После снятия решетки производим откручивание двух болтов и пары саморезов, которыми удерживается лобовая часть бампера. Теперь отвинчиваем два крепежных компонента нижней решетки и демонтируем ее.
4. Далее «побеждаем» два болта, находящиеся под нижней частью изделия.
5. Откручиваем три крепежа, удерживающие бампер на кузове и пару саморезов, соединяющих конструкцию с подкрылками.
6. Перебираемся в колесные арки, где выкручиваем с каждой из сторон по два винта. Для удобства действия можно выкручивать руль в соответствующий бок.
7. Снимаем изделие, предварительно поддев его.

На весь демонтажный процесс владельцы Лада Калина тратят около часа. Для этого следует заранее обзавестись потребными инструментами. Весь перечень крепежных элементов рекомендуем группировать, дабы при установке изделия не перепутать их и не растерять. Далее осуществляется замена, а сам алгоритм монтажа абсолютно обратен процессу снятия.

Порядок снятия и установки заднего бампера на Ладе Калине

Прежде чем приступить к ремонту, сначала лучше побрызгать на все резьбовые соединения смазкой, типа WD-40, чтобы во время работы не было проблем с закисшими болтами.

• Первым делом необходимо снять задние брызговики и подкрылки, если таковые имеются на вашей машине.
• После этого можно откручивать саморезы крепления бампера к кузову автомобиля, это они находятся в самом верху с каждой стороны, как показано на фото ниже:

Теперь можно приступать к откручиванию верхних болтов крепления заднего бампера, количество которых 4 штуки и наглядно все продемонстрировано ниже, их как бы прикрывает немного уплотнительная резинка багажника:

Затем выворачиваем 3 нижних болта, все так же головкой на 10 с трещоткой удлинителем. Необходимо наклониться и немного подлезть рукой под зад Калины. Крайний находится около выхлопной трубы, а остальные правее, видно они хорошо, так что разберетесь:

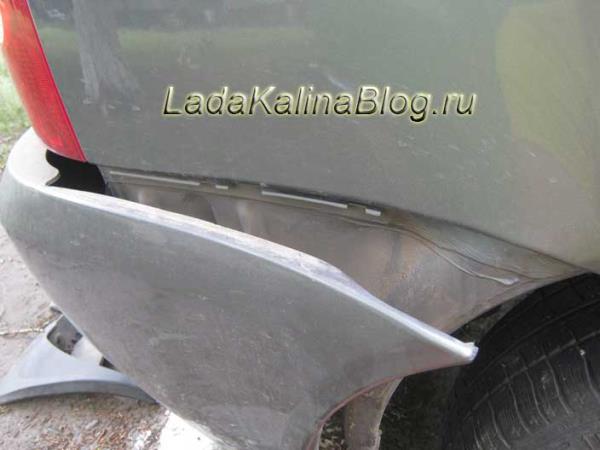

Теперь можно аккуратно снимать бампер с защелок по бокам с каждой стороны. Для этого необходимо взяться за торец и с небольшим усилием потянуть на себя. В результате чего деталь должна немного отойти в сторону. Такую же процедуру проводим с другой стороны Калины:

Он должен извлечься оттуда без проблем, после чего можно свободно снимать бампер с автомобиля, так как он больше ни к чему не крепится:

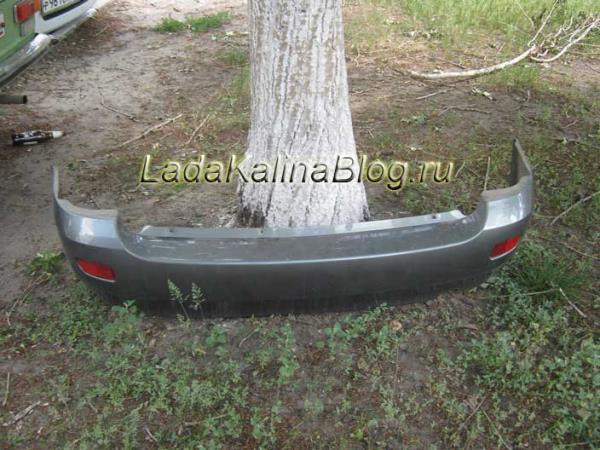

А вот так будет выглядеть ваша Калина без этой детали кузова, кстати, вполне неплохо

Обслуживание и замена задней фары

Чтобы заменить лампы в заднем фонаре Калина 2 универсал и хетчбэк, нужно снять всю блок-фару. Для этого нужно:

1. Отщелкнуть заглушку рядом с болтом ремня безопасности.
2. Открутить гайку.
3. Открыть окошко уплотнителя и открутить оставшиеся крепежи.
4. Вытащить фонарь.
5. Лампы вытаскиваются с помощью поворота цоколя против часовой стрелки.

При замене ламп в кузове хэтчбек следует аккуратно снимать гайки, чтобы они не закатились под обшивку. Утерянная деталь будет греметь во время вождения, и в конечном итоге придется разбирать все багажное отделение.

В Калине седан присутствуют специальные отсеки в мягкой обивке для доступа к гайкам. Снимать дополнительные заглушки не потребуется.

Чтобы поддерживать автомобиль в отличном состоянии, требуется периодически выполнять замену ламп, чистить оптику или устанавливать новую. Для снятия передних, задних фар и противотуманок в Калине не требуется дорогостоящих инструментов и специальных знаний.

Инструменты:

• Отвертка крестовая средняя
• Отвертка плоская малая
• Вороток под торцевую насадку
• Насадка на вороток 8 мм

Детали и расходники:

• Лампа указателя поворотов
• Лампа ближнего света H7
• Лампа габаритного света W5W
• Лампа дальнего света H1
• Стекло фары
• Ветошь
• Спирт

Примечание:

Работа показана на правой блок-фа­ре. Работы по замене ламп и снятию левой блок-фары аналогичны. Заменить лампы можно, не снимая блок-фару с автомобиля.

1. Отсоединяем клемму провода от «минусового» вывода аккумулятор­ной батареи.

2. Для на­глядности работа показана на сня­той блок-фаре. Поворачиваем патрон указателя поворота против часовой стрелки на 45°.

3. Вынимаем патрон из корпуса блок-фары.

4. Нажав на лампу, поворачиваем ее до упора против часовой стрелки и вынимаем ее из патрона. Устанавливаем, новую лампу указа­теля поворота в обратной последовательности.

5. Для замены лампы ближнего света стягиваем защитный резиновый че­хол с корпуса блок-фары. Потянув за один из трех его ле­пестков, отсоединяем наконечники про­водов от выводов лампы.

6. Выводим пружинный фиксатор из зацепления с двумя крючками и отводим от лампы.

7. Вынимаем лампу из корпуса блок-фары.

Предупреждение:

Лампы дальнего и ближнего света — галогенные. Не сле­дует касаться их стеклянных колб пальцами, так как следы от них приведут к потемнению лампы при нагреве.

Удалить загрязнение с колбы можно чистой ветошью, смоченной в спирте.

8. Устанавливаем новую лампу ближ­него света (Н7) в обратной последо­вательности.

9. Для замены лампы габаритного све­та в блок-фаре снимаем другой за­щитный резиновый чехол аналогич­но чехлу лампы ближнего света и вынимаем патрон с лампой.

10. Вынимаем лампу из патрона. Устанавливаем новую лампу габа­ритного света (W5W) в обратной последовательности.

11. Для замены лампы дальнего света отсоединяем колодку прово­дов от лампы.

12. Сжав концы пружинного фикса­тора выводим их из зацепления с крюч­ками и отводим фиксатор от лампы.

13. Вынимаем лампу из корпуса блок-фары. Устанавливаем новую лампу дальне­го света (Н1) в обратной последова­тельности.

14. Для снятия фары нажимаем на фик­саторы. Отсоединяем колодки прово­дов от разъема на корпусе блок-фары и патрона лампы указателя поворота (показано стрелкой).

15. Снимаем передний бампер. Крестообразной отверткой отво­рачиваем винт верхнего крепле­ния блок-фары, а ключом или головкой «на 8» еще три болта крепления блок-фары (показаны стрелками) и снимаем ее.

16. На корпусе правой блок-фары имеется маркировка «RE» на корпусе левой блок-фары — «LE».

17. Устанавливаем фару в обратной по­следовательности. Если требуется заменить стекло фа­ры, отверткой поддеваем и снимаем шесть пружинных скоб, прижимающих рассеиватель к уплот­нителю фары.

18. Снимаем стекло фары. Снимаем уплотнитель стекла.

19. Устанавливаем стекло фары в обрат­ной последовательности.

В статье не хватает:

Качественных фото ремонта

Порядок демонтажа фонарей

Следует знать, что система фонаря «Лады Калины 1118» состоит из:

• корпуса;
• стекол (поликарбоната);
• лампы;
• светоотражателя;
• проводки;
• заглушки фонаря;
• декоративных вставок (маски).

Что касается простоты демонтажа и последующей замены фонаря на модели 1118, то процесс обычно предусматривает снятие переднего бампера. После него становятся доступны винты сверху и снизу крепежа освещения. После их демонтажа можно сразу же снять блок-фару, не забыв предварительно демонтировать колодки с проводами.

Демонтаж передней оптики

Однако не у всех автолюбителей есть много времени для замены системы освещения или опыт демонтажа бампера. По этой причине более популярным способом является смена фонаря «Калины» без демонтажа бампера.

Для этого вам понадобится использовать:

• ключ на 8 и 10;
• набор отверток (плоских и крестовидных);
• новый компонент системы освещения.

Набор инструментов

Для того чтобы осуществить регулировку блок-освещения на «Ладе». Вам потребуется выполнить комплекс следующих действий:

• Снять корпус воздушного фильтра, а также устройство с охлаждающей жидкостью.
• Убрать заглушку ПТФ, воспользовавшись отверткой.
• Вывернуть болт на нижнем крепеже компонента освещения, пользуясь ключом на 10. Просунуть руку в отверстие ПТФ.
• Демонтировать болты, находящиеся на верхнем крепеже компонента блок-фонарей. Они располагаются ближе к радиатору. Использовать ключ на 8.
• Открутить винт, закрепляющий изделие на крыле авто, используя крестовидную отвертку большого размера.
• Развернуть блок-фонарь «Лады Калина» так, чтобы отодвинуть ближнюю к радиатору часть поближе к двигателю авто. Эта мера позволит снять с посадочного места нижние крепежи.
• Демонтировать нижние крепежи фары из железа. Для этого вам понадобится вывернуть пару болтов короткой головкой.

Демонтаж фары на Калине

Снять фонарь авто движением на себя. При этом старайтесь не повредить лакокрасочный слой, так как при демонтаже фонарь будет располагаться максимально близко к бамперу и крылу.

После этого вы сможете установить аналогичное устройство в обратном порядке.
