Меняем шрус самостоятельно

Как поменять наружный ШРУС

Деталь не подлежит ремонту, поэтому при наличии повреждений выполняется замена внешнего ШРУСа. Лучше делать такую процедуру в сервисе, поскольку для этого нужны яма или подъемник, набор инструментов, точные знания технологии демонтажа и установки.

Обычно мастера действуют по следующей схеме:

• Вывешивают переднюю часть, используя опоры, а затем снимают колеса.

• С помощью тормоза фиксируют ступицу, откручивают гайку шарнира, болты шаровой, снимают шплинты рулевого пальца, отжимают рычаг, отводят амортизатор, чтобы получить доступ к элементу.
• Очищают, промывают шаровую опору, другие элементы подвески.
• Демонтируют и меняют сам шарнир, снимают хомуты, поврежденный (или изношенный) пыльник.

Снятие детали на заднем приводе происходит так же, как в случае с переднеприводными автомобилями.

Устройство ШРУСа

ШРУС изобрели в 20-х годах минувшего столетия. Он помог справиться с проблемами потери мощности на виражах, возникновения вибрации и неоднородного распределения крутящего момента высокопроходимых и маневренных переднеприводных автомашин. Узел, благодаря которому колеса могут легко изменять угол, состоит из двух «гранат»: внутренней и наружной. Они отличаются по устройству и назначению.

Внутренняя «граната» соединена с трансмиссией. Она через приводной вал передает крутящий момент на внешнюю «гранату», расположенную на ступице. Внутренний ШРУС обеспечивает движение полуоси.

Внешняя «граната» передает крутящий момент колесам. У нее достаточно большой угол поворота, и она принимает значительные нагрузки, поэтому выходит из строя чаще. Внутренний ШРУС больше по размеру, внешний – меньше.

Поскольку «граната» отличается высокой надежностью, многие считают, что при грамотной эксплуатации и должном уходе этот узел никогда не выйдет из строя. Но это мнение ошибочное. Несмотря на то, что современные смазочные материалы существенно снижают коэффициент трения, которое возникает при соприкосновении различных деталей в процессе работы, оно продолжает оставаться главной причиной появления неисправностей.

Вот и со ШРУСом, как и с другими механизмами авто, могут возникнуть проблемы. Как ни странно, но поломка этой детали в переднеприводных автомобилях – далеко не редкость. Отремонтировать ее нельзя – только полностью заменить. Если это произошло в вашем автомобиле, вам придется решать – заменить узел своими руками или обратиться в автомастерскую, но это будет стоить дорого.

Наша статья будет полезна для тех, кто выбрал первый вариант. Поменять «гранату» самостоятельно – вполне реально, и при соответствующей подготовке это можно сделать за час.

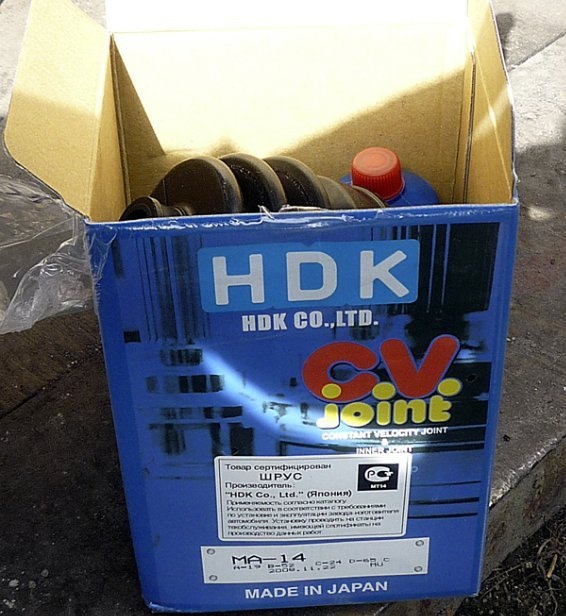

Лучшие производители шрусов

В автомагазинах большой выбор подобной продукции. Они отличаются друг от друга по стоимости и фирмы-производителя. Перечислим компании, изделия которых пользуются повышенным спросом у автолюбителей.

GKN

Описание. ШРУСы компании не требуют проведения балансировки при установке, что сокращает время монтажа. Фирменная фишка немецких производителей – наличие смазочного материала «под завязку». Это делает необслуживаемой деталь до конца срока её эксплуатации.

Шарнирные устройства GKN обеспечивают оптимальный баланс мощности и вращающего момента двигателя автомобиля. Пыльники изделия производят из высококачественного пластика и неопрена, способных работать в режиме высоких температур.

Комплектация. В компект входит: шрус, пыльник, стопорное кольцо, прокладка и крепежные элементы.

Срок службы. При правильной эксплуатации отходит около 80 тыс.км.

Плюсы GKN

1. Длительный рабочий ресурс.
2. Надёжные комплектующие: хомуты, пыльник, крепление.
3. Большое количество смазки.

Минусы GKN

1. Металл быстро покрывается ржавчиной.
2. Высокая стоимость.

NKN

Описание. Причину успехов японцев следует искать в применении инновационных технологий при разработке деталей. Так при выпуске используется метод холодной ковки. Полученные детали покрываются защитным слоем из молибдена, пропитываются углеродом при высокой температуре, что обеспечивает повышенную прочность изделий.

Компания также проводит большую работу по защите своей продукции от фальшивого товара. Для этого разработаны оригинальные упаковочные материалы, название детали на коробке покрыто позолотой. Внутри упаковки благодарственная надпись от производителей за приобретение товара: «Thank you».

Комплектация. В состав комплекта ШРУСа входят помимо самой детали пыльник со смазкой, два хомута, стопорное кольцо и крепёж.

Срок службы. Как отмечают автолюбители, шарнирные изделия японской компании при правильной эксплуатации автомобиля способны пройти до 80 тыс. км.

Плюсы NKN

1. Длительный срок службы.
2. Надёжная защита от подделок.
3. Выдерживают интенсивную нагрузку.
4. Цена товара дешевле, чем стоимость оригинальной детали.
5. Качественный материал пыльников.

Минусы NKN

1. Попадается брак.

Stellox

Описание. Товар отличается неплохим качеством и приемлемой ценой. Stellox реализует широкий ассортимент автокомпонентов, в числе которых находятся ШРУСы.

Нужно отметить, что немцы контролируют качество своего товара. Многие владельцы автомобилей рекомендуют недорогие шарниры компании.

Комплектация. В комплекте – стандартный набор, в который входят ШРУС-трипоид, пыльник, 2 хомута, кольцо и крепёж.

Срок службы. На товар предоставляется гарантия производителя: 1 год или 80 тыс.км.

Плюсы Stellox

1. Низкие цены.
2. Хорошее качество материалов.
3. Качественная упаковка.
4. Отсутствие вибрации при движении.

Минусы Stellox

1. Попадаются детали с небольшим рабочим ресурсом, начинают хрустеть.

Hola

Описание. Компоненты ШРУСа производятся из легированной стали и обрабатываются при высокой температуре по специальной технологии. Она придаёт каналам, по которым двигаются шарики, прочность, увеличивает рабочий ресурс.

Детали устройства собираются методом попарной селективной сборки, что обеспечивает их высокую надёжность.

Комплектация. В комплект входит ШРУС, пыдьник, хомуты, крепеж.

Срок службы. Отмечается что данный шрус при правильной эксплуатации может пройти около 80 тыс.км.

Плюсы Hola

1. Привлекательный товарный вид деталей и упаковки.
2. Длительный срок эксплуатации.
3. Материал пыльника выдерживает низкую минусовую температуру, не дубеет.
4. Хорошая комплектация: ШРУС, пыльник, тюбик со смазкой, хомуты, детали крепежа.
5. Низкая стоимость товара.

Минусы Hola

1. Иногда встречается бракованная продукция.

GSP

Описание. Её продукция отличается хорошим качеством, что подтверждается сертификатами соответствия стандартам различных стран. Автозапчасти, производимые фирмой, реализуются на рынках 120 государств.

Приоритетным направлением деятельности GSP является производство ШРУСов и приводных валов для различных марок автомобилей из Азии, Европы, Америки. В настоящее время компания выпускает более 2500 наименований ШРУСов различного типа.

Комплектация. В комплекте находятся шарнир, пыльник, хомуты, детали крепления.

Срок службы. При правильной эксплуатации проходит от 70 — 80 тыс.км.

Плюсы GSP

1. Низкая цена.
2. Хороший внешний вид.
3. Широкий ассортимент шарнирных деталей.

Минусы GSP

1. Быстро выходят из строя.
2. Передают вибрацию при движении авто.
3. Некачественный материал пыльника.

Процедура замены наружного ШРУСа

Значительно удобнее работать с приводом (полуосью) когда он снят и закреплён на верстаке в тисках. Но можно и не выполнять лишних операций по демонтажу и сливу масла из коробки передач, сняв наружную гранату прямо под машиной, работая снизу или в арке крыла.

Без снятия полуоси

Сложность задачи заключается в том, что при сбивании наружного ШРУС важно не передавать лишних усилий через вал на внутренний. Он может разобраться или выскочить из коробки

Поэтому действовать нужно аккуратно, желательно вдвоём с помощником:

• ослабляются болты или гайки креплений колеса, а также гайка, стягивающая ступичный подшипник;
• машина с нужной стороны поднимается домкратом и закрепляется на надёжной подставке;
• снимается колесо, отворачивается ступичная гайка;
• дальнейшие действия могут отличаться в зависимости от модели автомобиля, но в самом частом случае подвески типа «МакФерсон» надо отсоединить поворотный кулак от шарового соединения с рычагом или растяжками, для чего расстыковывается палец шаровой опоры или откручивается её корпус от рычага;

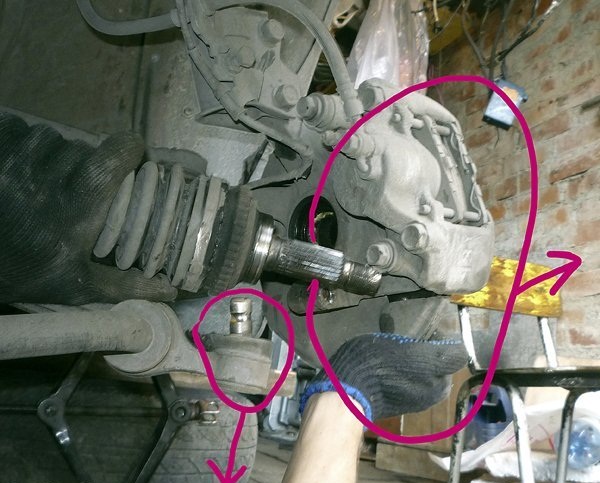

• стойка отводится в сторону, при этом хвостовик наружного ШРУС выходит из шлицевого соединения ступицы;
• с пыльника гранаты снимаются хомуты и чехол, удаляется лишняя смазка, мешающая работать со внутренней обоймой;
• наиболее ответственный момент – удерживая вал, нанести резкий удар тяжёлым молотком через проставку в торец внутренней обоймы, при правильном выполнении граната сдвинется по шлицам или вообще отделится от привода;
• замене подлежат пыльник, хомуты, гайка, ШРУС в сборе и стопорное пружинное кольцо, обычно всё это имеется в ремкомплекте вместе с тюбиком специальной смазки, обычная многоцелевая тут не годится;
• в первую очередь на вал устанавливается новый пыльник;
• новый смазанный шарнир надевается на вал и резким движением продвигается до щелчка стопорного кольца, иногда приходится нанести лёгкий удар в торец хвостовика, защитив его от деформации старой гайкой;
• в обратном порядке собирается подвеска, гайка ступицы затягивается согласно ремонтной документации на конкретную машину.

Полезно будет заодно поменять и пыльник внутреннего ШРУС пока снят наружный. От состояния чехлов принципиально зависит ресурс узла.

Со снятием полуоси

Снять привод в сборе полезно для большего удобства работы, особенно в тяжёлых случаях заклинивающего стопорного кольца. Обычно для этого потребуется слить масло или его часть из коробки передач, не забыв залить его обратно, а ещё лучше совместить процедуру с заменой масла.

Привод в коробке удерживается аналогичным стопорным пружинным кольцом круглого сечения, которое сжимается после резкого удара в наружную обойму шарнира через проставку.

Иногда удаётся отжать привод монтировкой. Снятие шарниров с вала выполняется в тисках аналогично уже описанной процедуре.

Не стоит пытаться выдернуть полуось за вал. Закончится это саморазборкой внутреннего шарнира, имеющееся там упорное кольцо не выдержит.

Замена внутреннего ШРУСа

Замена внутреннего ШРУСа, передающего на вал крутящий момент от коробки переключения передач, производится легче наружного. Чтобы определиться, как снять ШРУС, соединенный с коробкой скоростей, достаточно рассмотреть его на подъемнике снизу. Он может фиксироваться на коробке различными способами. После его освобождения от креплений достаточно повернуть колеса до упора, чтобы внутренний ШРУС был снят как не удерживаемый ничем. До того, как снять внутренний ШРУС, снимается пыльник, корпус, три ролика и стопорное кольцо, закрепляющее на валу трехлучевую вилку. Она тоже снимается.

Внутренний ШРУС можно снять как отдельно, так и на приводе вместе с внешним. Используя этот способ, внутренний ШРУС заменить не слишком сложно. Если у Вас трипоидный ШРУС, то при установке его на обратно, возможны небольшие сложности. Может не становиться на место трехлучевая вилка. Расположенные на ней ролики могут не попасть в свои направляющие канавки внутри корпуса. Достаточно пару раз провернуть приводной вал, и они окажутся там, где надо.

Следует помнить о пластиковой заглушке, снятой с поврежденного изделия. Она устанавливается на новый, заполненный смазкой внутренний шарнир. При необходимости провести обновление пыльника внутреннего ШРУСа. Это удобнее делать с ближнего к трансмиссии конца вала. Прежде всего, снимается внутренний пыльник ШРУСа, стопорящее кольцо, после этого само устройство. Замена пыльника внутреннего ШРУСа не требует чрезмерных усилий и не занимает много времени.

Замена шруса

ШРУС – деталь ходовой части, который необходима регулярная диагностика. Даже малое проникновение грязи и влаги может быстро привести в негодность. Избежать этого можно с помощью проведения осмотра резиновых чехлов на наличие повреждений. Для того чтобы понять какой износ детали, необязательно ехать на СТО, проверка и замена ШРУСа может проводиться автолюбителем самостоятельно, о которой было написано выше. Многие автомобилисты узнав стоимость замены шарнира, продолжают ездить со сломанной деталью, а зря. Замена ШРУСа — это единственный способ комфортно передвигаться на своем автомобиле.

Некоторые водители думают что эти делали долговечные и их не стоит менять, но это большое заблуждение. Произвести замену ШРУСа нужно сразу же как выявили хоть незначительные неисправности, в противном случае машина “станет колом”. Опытному хозяину машины не составит труда заменить шарнир самостоятельно, а новичку придётся “повозиться”. Небольшой совет: слейте немного масла с трансмиссии, перед снятием колеса и возьмите монтировку — она будет рычагом при снятии ведущего вала. Чтобы сменить ШРУС необходимо сначала снять колесо, открутить болты ступицы, убрать тормозной диск, суппорт, шаровую опору и рулевой наконечник. Монтировкой, спокойными ударами, отбиваем ведущий вал. Далее такими же ударами нужно выбить наружную “гранату”, вращая ее по полуоси и поставить новую деталь таким же методом. Ставя колеса на место будьте очень внимательны, так как есть вероятность получить развал колес. Длительность замены шарниров составляет около часа.

Регулярно диагностируйте свой автомобиль и тогда не придется возится с заменой ШРУСа.

На ВАЗ-2112 вылетает граната из коробки причины, ремонт, фото

Руководство по ремонту ВАЗ 2108, 2109, 2114, 2115Провода и предохранители Менять шарнир равных угловых скоростей (ШРУС, или в народе граната) на ВАЗ-2112 надо тогда, когда появляется своеобразный стук (треск) в этой детали. Если такой ремонт не производить вовремя, то граната может вылететь из своего места во время движения. Тогда уже придётся вызывать эвакуатор для транспортировки автомобиля на СТО, так как самостоятельно ехать оно уже не сможет.

Почему вылетают гранаты?

Граната вылетела и порвался пыльник

На то, что граната вышла из строя, указывает стук в районе переднего колеса при поворотах, а также то, когда отпускается педаль сцепления, а автомобиль стоит на месте. В районе переднего колеса, где вылетела граната, будет слышен треск.

При этом следует просмотреть на включенной скорости (автомобиль надо поставить на подъёмник), если будет крутиться привод, а колесо нет, то вышла из строя наружная граната. Если привод стоит на включенной скорости на месте, то сломалась внутренняя граната.

Внутренняя граната как раз и «вылетает» из коробки передач. Вернее, она рассыпается, одна часть остаётся в КПП, другая на приводе колеса. Иногда возникает ситуация когда развалилось стопорное кольцо, в данном случае граната тоже вылетит. Поломка не связана с не верно подобранным маслом в коробке передач.

Замена гранаты

Внешняя граната Trialli — вроде хвалят.

Когда будет слышен треск в гранате, то исправить эту поломку можно самостоятельно, не прибегая к услугам специалиста. Для этого следует выполнить простые действия, которые будут описаны ниже.

Процесс

Не забудьте проверить есть ли в комплекте к ШРУСам отдельно пыльник и хомуты. Если нет, то придётся покупать всё это.

Отдельно пыльник и хомуты

1. Авто следует поднять с той стороны, где вышла из строя граната. Под задние колеса при этом следует подложить противооткатные башмаки.
2. Снять защитный колпак с колеса и открутить его.
3. Снять гайку ступицы. Для этого может потребоваться крепкий инструмент, так как гайка в процессе эксплуатации может привариться к оси. Использовать для этого также можно специальный ключ (к зубилу приварить головку на «30» и использовать длинный вороток).
4. Открутить болты крепления шаровой опоры (нижней) от поворотного кулака.
5. Повернуть колесо в крайнее положение.
6. Оттянуть вместе со стойкой поворотный кулак и вытянуть шлиц ШРУСа со ступицы. Достали ШРУС из ступицы
7. Используя монтировку надо вытянуть шлицы привода и с коробки переключения передач. Если потребуется менять сразу две гранаты, то после снятия привода с одной стороны надо коробку зафиксировать на технологический фиксатор. Для этого использовать можно старый ШРУС. Если такой процедуры не сделать изначально, то шестерни на дифференциале сместятся, а потом во время сборки невозможно будет вставить сами ШРУСы.
8. После снятия вала привода его надо зажать в тисках.
9. Снять защиту с гранат. Если пыльники порваны, то их можно просто срезать, а потом поставить новые. Если они целые, то следует их просто завернуть, стараясь не повредить.
10. При помощи молотка надо сбить ШРУСы с вала привода.
11. Далее ставится новая запчасть. Предварительно ШРУС требуется смазать. Также и в пыльник надо положить свежей смазки. Рекомендуется использовать МоS2. Она прослужит на протяжении всего срока службы шарнира. Проверяем состояние сепаратора на гранате и забиваем в неё смазку
12. Пыльник крепиться на гранату при помощи зажимов. Одеваем «модный» прозрачный пыльник АСВА. Отзывы в основном положительные
13. Если собирается внутренний ШРУС, то не стоит забывать о заглушке из пластмассы, которая ставится на конец вала. Старая граната справа, а новая слева, отличаются по высоте
14. Также на внутреннем ШРУСе устанавливается стопорное кольцо.
15. Затем деталь в сборе ставится в привод коробки. Ее посадить на шлицах следует до основания. Для этого можно несильно ударять по ней молотком, подложив брус из дерева. Внутренний ШРУС уже в КПП
16. Дальнейшая сборка производится в обратной последовательности разборке.

Также стоит поменять гайку, которая держит ступицу на новую. Затягивать её надо также в соответствии с требованиями завода-изготовителя авто.

Поломка стойки стабилизатора и вылетание гранаты

В результате поломки стойки стабилизатора колесо ушло в сторону, а вместе с ним вылетели и гранаты. Пыльникам тоже пришёл «конец».

Зная эти моменты и придерживаясь приведенных правил, можно заменить ШРУСы своими силами и не прибегать к помощи мастера.

Когда нужно проводить замену

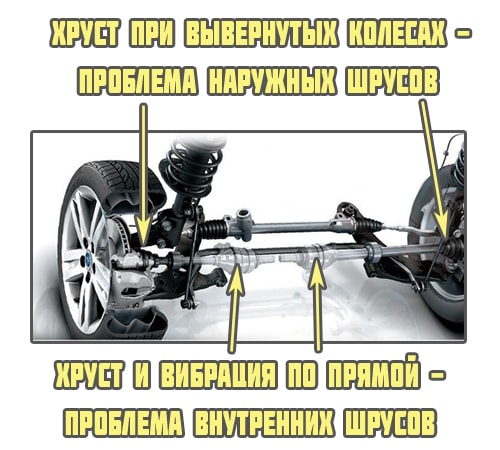

Существует набор типовых симптомов, появляющихся при износе или поломках шарниров, одновременно используемый во время диагностики и определения конкретного узла, подлежащего замене:

• при внешнем осмотре обнаружено катастрофическое повреждение чехла с признаками застарелости, вместо смазки внутри шарнира давно работает смесь влажной грязи и ржавчины, такой шарнир перебирать смысла уже нет, надо менять;
• в поворотах под тягой слышен характерный хруст или звонкие удары, которые после подъёма машины чётко локализуются в приводах;
• при кренах машины звук раздаётся с внутренней стороны привода, а в повороте минимального радиуса себя проявляет наружный шарнир;
• крайний случай – привод срезан полностью, шарики уничтожены, машина не может даже тронуться с места, вместо этого слышен скрежет под днищем.

Замена одиночного шарнира целесообразна, если есть уверенность, что все прочие послужили недолго и находятся в хорошем состоянии. В противном случае есть смысл прислушаться к указаниям изготовителя и заменить привод в сборе.

Дело в том, что помимо ШРУС там находятся два шлицевых соединения с валом, со временем они срабатываются и появляется люфт. Такой привод будет щёлкать или греметь даже с новыми деталями, а в запущенных случаях могут появиться вибрации или полное уничтожение остатков шлицевого соединения. При этом будут повреждены и только что заменённые детали.

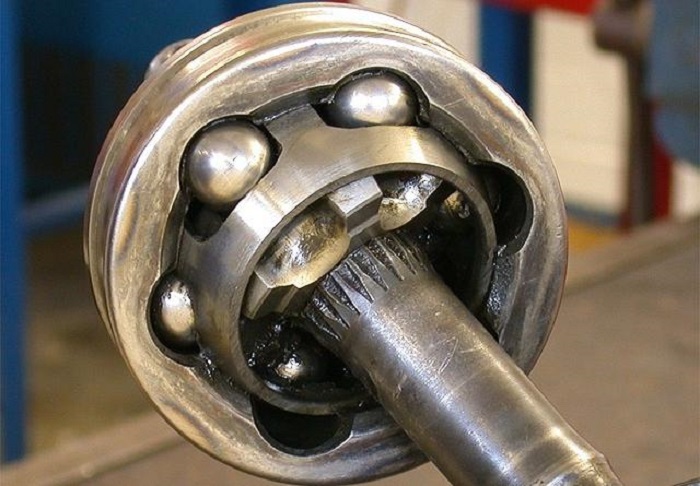

Из чего состоит ШРУС

Обязательно перед тем как снять на «Ниве» внутренний ШРУС, нужно запомнить следующее. Каждый автовладелец решает сам для себя: либо он меняет самостоятельно узел, либо обращается за помощью к специалистам. Но и в первом, и во втором случае необходимо знать, из каких деталей состоит ШРУС, и уметь разбираться в механизме.

ШРУС состоит из:

• Шариков.
• Кулака.
• Корпуса.
• Сепаратора.
• Внутреннего и внешнего пыльников.

ШРУС является внешней деталью, расположенной на самом днище автомобиля. Внутренний и внешний пыльники выполняют две основные функции: они защищают шарнир от грязи и пыли.

Стоит отметить, что на каждом приводе колеса располагается по два механизма. У этих механизмов одно строение, единственное, они отличаются друг от друга формой и размерами. На большинстве моделей автомобилей, как правило, правый и левый ШРУСы взаимозаменяемы.

Поэтому если возникают на этот счет какие-то сомнения, то лучше всего подъехать в автосервис и уточнить у специалистов.

Бывает так, что весь механизм требует замены, но наиболее часто стирается наружный механизм, а внутренний продолжает функционировать. Однако порой и он может требовать замены.

Сама по себе конструкция этого механизма достаточно простая. И в этой конструкции есть сепаратор, который прокручивает шарики. Они располагаются в желобах кулака и внешнего корпуса. Все эти элементы закрывают пыльники. Именно они защищают детали от попадания пыли и грязи, а также благодаря им не вытекает смазочный материал.

Если требуется замена, то можно либо новый механизм установить, либо только поменять его отдельные детали.

Диагностика неисправности

При значительном износе внутренней обоймы, образуется значительный люфт ШРУСа, который даёт о себе знать различными звуковыми эффектами. Наиболее часто хрустит ШРУС, на поворотах. Данный дефект, при значительном износе, может также проявляться небольшими толчками на рулевом колесе. Особенно такой эффект заметен на автомобилях не оборудованных гидро- или электроусилителем руля.

Значительный износ ШРУСа, может быть определён и по толчкам при трогании автомобиля с места, а также при резком изменении режима работы двигателя, особенно на небольшой скорости. Данная техническая проблема, может быть вызвана и другими неисправностями трансмиссии, которые при определённых условиях, могут издавать аналогичные звуки, поэтому прежде чем вынести окончательный приговор старому ШРУСу, необходимо убедиться в правильно поставленном диагнозе. Для определения радиального зазора, потребуется вывесить поочерёдно переднюю подвеску автомобиля и зафиксировав вал главной передачи, провернуть колесо в различных направлениях, если свободное качение колеса будет значительным, и при этом будет наблюдаться стук, ШРУС можно считать неисправным, и его замена должна быть выполнена незамедлительно. В некоторых случаях, причиной подобного явления может быть ослабление крепления ШРУСа к валу автомобиля. Данная проблема решается закручиванием болтов, удерживающих ШРУС. При этом обязательно должно быть соблюдено условия затяжки данной детали необходимым усилием. Если момент затяжки будет меньше установленного заводом-изготовителем, то данная неисправность вновь даст о себе знать спустя небольшой промежуток времени.

Виды ШРУС

По расположению на приводе шарниры подразделяются на внешние и внутренние. Деление не чисто геометрическое, характер работы этих ШРУС сильно отличается, поэтому и конструктивно они выполнены по-разному.

Если внешний – это практически всегда шестишариковая «граната» внушительных размеров, то в качестве внутренних часто используется трёхшиповой шарнир типа «трипоид» с игольчатыми подшипниками.

Пример работы наружного ШРУСа.

Как работает внутренний ШРУС.

Но на методике замены такие отличия слабо сказываются, внутренности ШРУС не повлияют на ход работы. Разве что наличие шариков потребует большей аккуратности, их легко растерять при небрежном обращении.

Как проверить внутренний ШРУС

Поломка любой детали автомобиля связана с изменением ее размера, физических свойств или появлением выработки на трущихся частях. ШРУС – это шарнирное соединение, в котором элементы механизма тесно соприкасаются и находятся под постоянной нагрузкой. Со временем в местах взаимодействия деталей образуется выработка и увеличивается зазор, что проявляется в усилении характерного «хруста» при резком ускорении или преодолении препятствий.

В отличие от внешнего ШРУСа, который легко проверить при движении с максимальным углом поворота, внутренний редко находится в состоянии максимального искривления. Убедиться в исправности или поломке узла можно при вывешивании колеса. Для этого на подъемнике при работающем двигателе включают первую передачу, чтобы колеса медленно вращались. Если при этом от неисправной части слышен хруст, а при воздействии на вал ощущается люфт, значит ШРУС неисправен.

Замена шруса на Ладе Гранте

Февраль 23rd, 2016 Admin

У машины с передним приводом, за передачу крутящего момента от коробки передач к колесам отвечают не карданный вал с главной передачей и полуосями, а особые детали – ШРУСы, они же шарниры равных угловых скоростей, в просторечье – «граната». Состоят они из привода и самого ШРУСа, на каждом приводе их по 2 шт. – внешний (ближе к колесу) и внутренний (ближе к КПП). «Граната» весьма долговечна, и при постоянном техническом обслуживании авто выдерживает 100 000 км. и более. Однако она не вечна, и однажды может выйти из строя. В этой статье мы расскажем о том, как самостоятельно выполнить диагностику и замену внешнего ШРУСа на примере популярного российского автомобиля «Лада Гранта».

Причины неисправностей «гранаты»  и ее диагностика

Обычно ШРУС не ломается сразу. Вы почувствуйте, как машина ускоряется рывками, и услышите стук откуда-то из передней подвески. Со временем симптомы усиливаются. Диагностика очень проста: поставьте машину на домкрат и покачайте ШРУС вывешенного колеса. Чувствуйте люфт? Деталь пора менять.

Существует 4 основные причины, по которым ШРУС преждевременно выходит из строя:

1) Сама деталь низкокачественная или бракованная;

2) Машина эксплуатируется по бездорожью;

3) Порвался пыльник, и внутрь проникли пыль и абразивные частицы;

4) Агрессивный стиль вождения.

Если обратиться за помощью к специалистам, придется раскошелиться. Замена в сервисе стоит в среднем 1500 руб. за 1 ШРУС.

При самостоятельном ремонте можно сэкономить: стоимость зап/ч в автомагазинах начинается от 1000 – 1500 руб. за 1 «гранату», в сборе с приводом комплектующие стоят уже около 3000 – 4000 руб. Производителей очень много, но лучше брать оригинал от «АвтоВАЗ».

Инструменты и материалы

• новый ШРУС (сама граната, без привода) и смазка для него;
• домкрат, молоток;
• баллонный ключ, монтажка, труба подходящего диаметра;
• набор гаечных ключей и головок, отвертка;
• графитная смазка.

Замена «гранаты» на Лада Гранта

1) Вначале вам нужно поставить машину на твердую ровную поверхность, чтобы можно было поднять ее на домкрате.

2) Снимите колесо с помощью баллонного ключа.

3) Ослабьте ступичную гайку головкой на 30. Если трудно крутить, используйте железную трубу в качестве рычага.

4) Демонтируйте тормозной суппорт.

5) Выкрутите 2 болта от шаровой опоры.

6) Открутите ступичную гайку полностью, возьмите монтажку и снимите ступицу со ШРУСа (и с шаровой опоры).

7) Стяните пыльник и удалите смазку, иначе будет очень много грязи.

8) С помощью молотка аккуратно выбейте «гранату».

9) Не забудьте снять отверткой стопорное колечко.

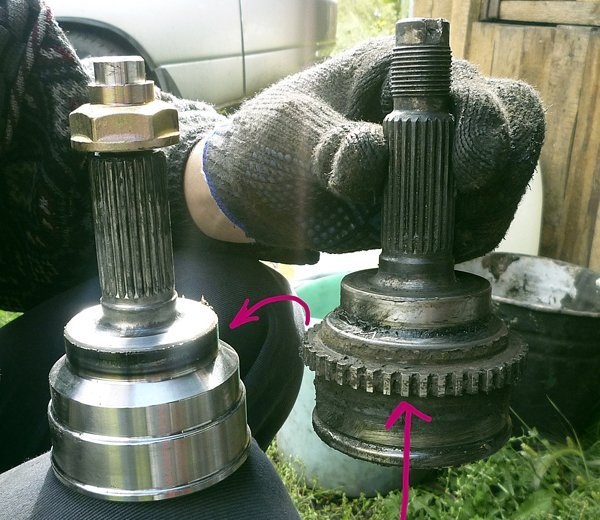

10) Слева на фото ШРУС производства «АвтоВАЗ», а справа – «Белмаг». Как видно, конкретно из этих образцов предпочтительнее вазовский, поскольку у него лучше прокалка.

11) Возьмите смазку и заполните ей весь подшипник «гранаты».

12) Оденьте новый пыльник и заложите в него смазку. Потом поставьте новое стопорное колечко.

13) Накрутите на ШРУС ступичную гайку.

14) Ударяя молотком по гайке, забейте «гранату» на место

В процессе крайне важно держать ШРУС ровно по отношению к приводу

15) Затяните хомуты пыльника.

16) Открутите гайку, после чего собирайте все в порядке, обратном снятию. Рекомендуем все болты промазать графиткой, чтобы они не закисали.

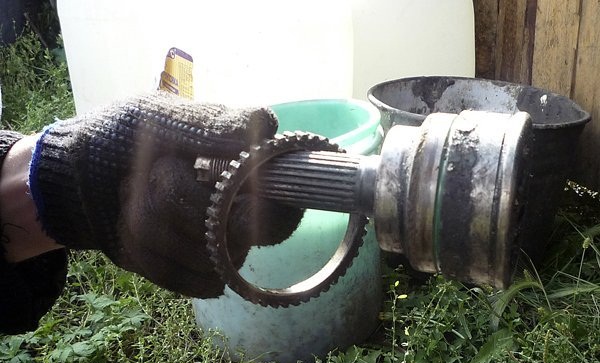

17) Не забудьте переместить со старого ШРУСа кольцо АБС, если его не оказалось на новом, иначе могут возникнуть проблемы с ее работой.

Замена ШРУСа – мероприятие непростое и довольно ответственное, поскольку если сделать что-то не так, есть риск повредить другие узлы и агрегаты.

Описанная выше схема действительна лишь для внешней «гранаты». Чтобы добраться до внутренней, машину желательно поставить на подъемник, слить масло из КПП, проделать ряд манипуляций по снятию ступицы со ШРУСа, а потом при помощи монтажки аккуратно, стремясь не повредить защитное кольцо, вытащить привод из коробки передач.

После этого, зажав его в тисках, можно с комфортом заниматься заменой. На сегодня все, удачи на дорогах!
