Замена коробки ваз 2110 самостоятельно

Как снять и установить КПП ВАЗ 2110, 2112

Если коробка передач снимается для того, чтобы отремонтировать сцепление, выжимной подшипник или маховик, то сливать трансмиссионное масло и выдергивать привода из нее необязательно.

Снимать КПП на ваз 2110 необходимо с помощником.Порядок действий:1.Снимаем стартер, аккумулятор и сливаем масло.2.Отсоединяем трос сцепления от вилки выключения. Для этого ослабляем затяжку гаек 1 и 2, после снимаем его.3.Сдвигаем чехол с оболочки троса и откручиваем гайку крепления. Вынимаем трос из кронштейна на коробке переключения передач.

4.Отсоединяем провода от датчика скорости. Нужно сжать пружинные зажимы.

5.Откручиваем болт 1, которым крепится кронштейн зажигания к КПП ВАЗ 2110 и два болта 2 и 3, которыми крепится коробка к двигателю.

6.Также нужно отсоединить разъем датчика заднего хода, он находится снизу автомобиля.

7.Отвинчиваем болты крепления реактивной тяги к КПП, их два.

8.Ослабляем болт хомута тяги переключения передач и отсоединяем ее от шарнира штока, при этом ее нужно сдвинуть назад.

9.Следующим шагом будет снятие приводов колес, при том вместо левого ставим заглушку, которой может служить старый шрус, и привязываем ее, чтобы она не выпала. Правый привод снимать не обязательно, можно отсоединив его от коробки передач, отвести в сторонку и подвесить к кузову.

10.Для того, чтобы было легче снимать КПП на ВАЗ 2110,2112, откручиваем левую шаровую опору от поворотного кулака.

11.Откручиваем нижнее правое крепление коробки передач. Следует знать, что на двигателях с системой впрыска установлен поддерживающий кронштейна 2, который снимаем со шпильки.

12.Если необходимо, отвинчиваем верхнюю гайку этого кронштейна.

13.Откручиваем болты крепления крышки 1 от картера сцепления 2, их всего три.

14.Далее необходимо отвернуть болт левого нижнего крепления КПП ВАЗ 2110 к двигателю.

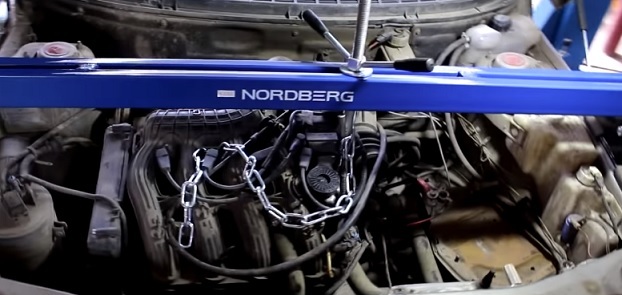

15.Вывешиваем двигатель следующим образом: устанавливаем на передние крылья доску, подложив под нее тряпки, как показано на фото ниже.

16.Привязываем к ней силовой агрегат с помощью крепкой веревки, троса или, как на фото, с помощью старого ремня безопасности. Веревки должны быть в натяжении.

17.Снизу автомобиля отвинчиваем гайку крепления левой опоры двигателя.

18.Затем нужно отвернуть две гайки задней опоры силового агрегата.

19.Откручиваем крепление задней опоры двигателя к КПП ВАЗ 2110, 2112, при этом удерживаем другим ключом гайки от прокручивания и снимаем ее.

20.Вставляем монтировку или отвертку между блоком цилиндров и картером сцепления, сдвигаем КПП с направляющих втулок, поддерживая ее.

21.Сдвигаем КПП ВАЗ 2110, 2112 максимально к левой стороне автомобиля, пропустив заднюю крышку над растяжкой, при этом первичный вал выйдет из зацепления. Если вал не выходит, тогда отжимаем двигатель в противоположную сторону от коробки. Как только вал выйдет из зацепления, коробку можно вынимать из-под автомобиля.

22.Установку коробки передач на место, производится в обратном порядке.23.Затем устанавливаем привода ведущих колес.24.Заливаем трансмиссионное масло, если сливали.25.Затем следует регулировка привода выключения сцепления.26.Регулировка рычага переключения передач.

Пошаговая инструкция по разборке коробке передач:

1. Коробу передач снять с машины, почистить её от различных загрязнений и помыть с наружной стороны.

2. Указатель, который показывает уровень масла, необходимо вынуть из коробки передач.

3. Коробку передач поставить в вертикальном положении на картер сцепления и открутить болтик под номером 1 с плоской шайбой, и две гайки под номером 3 с пружинной шайбой, которые крепят кронштейн троса сцепления. Этот кронштейн, открутив все болтики, снять с коробки передач.

4. На крышке, которая находится сзади, открутить все оставшиеся болтики крепления (их четыре штуки).

5. Снять эту крышку. Для этого, с помощью отвёртки надо приподнять прилив, находящийся на крышке.

6. Болт с пружинной шайбой, который держит вилку для пятой передачи, следует открутить.

7. Затем надо валы коробки передачи предотвратить от прокручивания. Для этого их нужно зафиксировать: муфту синхронизатора и вилку передвинуть вниз на включённой пятой передаче так, чтобы шестерня и шлицы муфты соединились, после этого включить третью или четвертую передачу, сделав перемещение штока выбора передач.

8. Необходимо гайку крепления первичного вала расконтрить и открутить. Это нужно постараться, потому что гайка очень туго закручена.

9. Затем проделать тоже самое с вторичным валом, как и с первичным.

10. В пятой передаче приподнять с помощью отвёрток ведомую шестерню (делая это, спрессовывается ступица синхронизатора с вала). Совместно с шестерней надо снять синхронизатор и вилку вторичного вала. Но обязательно нужно проследить, чтобы муфта синхронизатора не съехала и осталась на ступице, так как шарики, которые фиксируют синхронизатор, могут рассыпаться.

11. Сверху в синхронизаторе снять упорную пластину, и потом в самом синхронизаторе в пазе муфты достать вилку.

12. С синхронизатора также должна быть снята шестерня пятой передачи и блокирующее кольцо (1). Надо пронумеровать блокирующее кольцо (1) и муфту (2), и снять кольцо. Это надо сделать, чтобы поставить кольцо в таком же положении, как и было, потому, что при работе зубья муфты и кольца уже приработались друг к другу. Если нет причин разбирать синхронизатор, тогда его надо чем-нибудь связать, для того, чтобы он не развалился.

13. На вторичном вале снять втулку.

Устройство коробки передач ВАЗ 2110

На автомашины Волжского автозавода 10-й серии устанавливают механическую пятиступенчатую КПП. Она двухвальная, имеет пять передач для движения вперёд и одну реверсивную для заднего хода. Главная передача, дифференциал и сама коробка объединены в одном картере. При соединении картера с крышкой возможно уплотнение прокладкой или герметиком, устойчивым к воздействию бензина и масла.

Двухвальная система представлена первичным и вторичным валами. Первый представляет собой блок ведущих шестерён, на втором расположены ведомые шестерни, обеспечивающие движение вперёд. Две группы шестерён находятся в постоянном зацеплении. Детали вторичного вала можно демонтировать для замены или ремонта.

Вторичный вал изготовлен пустым внутри для облегчения веса конструкции. В местах расположения шестерён расположены круговые проточки, обеспечивающие поступление смазки на поверхность вала во время его работы. Вращение зубчатого колеса пятой передачи осуществляется через втулку. Шлицы вала служат для установки ступиц синхронизаторов. Сами валы установлены в корпусе коробки на подшипниках — пара роликовых с одной стороны и пара шариковых — с другой.

В дифференциале использованы два сателлита. Преднатяжение подшипников в нём можно регулировать, меняя специальное кольцо с толстого на более или менее тонкое. Найти это кольцо можно под наружной крышкой дифференциального подшипника. Датчик скорости подключается к пластиковой шестерёнке, размещённой на картере коробки скоростей, а та, в свою очередь, приводится в движение ведущей шестерней на корпусе дифференциала.

Устройство КПП ВАЗ 2110: 1- подшипник выключения сцепления; 2 — направляющая втулка муфты подшипника выключения сцепления; 3 — ведущая шестерня главной передачи; 4 — роликовый подшипник вторичного вала; 5 — маслосборник; 6 — ось сателлитов; 7 — ведущая шестерня привода спидометра; 8 — шестерня полуоси; 9 — коробка дифференциала; 10 — сателлит; 11 — картер сцепления; 12 —  ведомая шестерня главной передачи; 13 — регулировочное кольцо; 14 — роликовый конический подшипник дифференциала; 15 — сальник полуоси; 16 — ведомая шестерня I передачи вторичного вала; 17 — синхронизатор I и II передачи; 18 — ведомая шестерня II передачи вторичного вала; 19 — ведомая шестерня III передачи вторичного вала; 20 — синхронизатор III и IV передачи; 21 — ведомая шестерня IV передачи вторичного вала; 22 — шариковый подшипник вторичного вала; 23 — ведомая шестерня V передачи вторичного вала; 24 — синхронизатор V передачи; 25 — вторичный вал; 26 — задняя крышка картера коробки передач; 27 — ведущая шестерня V передачи; 28 — шариковый подшипник первичного вала; 29 — первичный вал; 30 — картер коробки передач; 31 — роликовый подшипник первичного вала; 32 — сальник первичного вала; 33 — сапун

При езде по тряской дороге двигатель испытывает колебания, которые при изношенности или просадке резиновых демпферов могут привести к смещению валов КПП. Это может приводить к непредсказуемому выключению передачи, когда шестерни двух валов выходят из зацепления. Для компенсации таких колебаний в соединении опоры рукояти переключения передач и картера коробки предусмотрена реактивная тяга. Она снабжена резиновой прокладкой для гашения вибрации от двигателя, которая заставляет дрожать рычаг переключения скоростей.

Узнать, сколько масла в коробке передач, можно, проверив измерительный щуп. Согласно заводским стандартам КПП вмещает в себя 3,5 л. При падении уровня масла необходимо его долить, в противном случае ускоренный износ зубчатых колёс может привести к поломке. Технический регламент предписывает дежурную замену масла каждые 90 тыс. км пробега.

Снимаем коробку переключения передач на 16 клапанной ВАЗ-2112 своими руками

Ремонт.Постараюсь описать процес снятия КПП, может кто незнает. Снимаем защиту, сливаем масло с КПП

Выполнять работы по демонтажу коробки переключения передач, может потребоваться как для выполнения ремонтных работ с шестернями приводов, так и для замены сцепления. В выполнении подобных процедур ничего сложного нет, однако выполнять их следует на подъёмнике, либо на яме, и лучше всего в компании с помощником.

Ослабляем болтик на карданчике выбора передачи. Чтоб не настраивать. Болтик с конусом. Сам войдет. Ослабить два болта фиксирующие шаровую опору к поворотному кулаку. Левую «шпагу» можно не снимать. На ней легко отводить КПП. Если нет ямы, обратно ставить КПП через верх приспособой типо козлов как на которых бревна пилят.

Только вместо бревна туба, на которой накручена веревка. Подьем производится выкручиванием трубы, второй заталкивают на место. Другой вариант. КПП кладут на две-три покрышки (перед машины приподнят максимально) заталкивают под место КПП под капотом, перед машины опускают. Потом вталкивают на двигатель. Всем спасибо. И не напрягайте поясницу!

делайте как написано в руководстве по эксплуатации и ничего не придумывайте

Начинающие водители часто задаются вопросом, как снять коробку на ВАЗ 2110 и 2112. А ведь эта работа может потребоваться в самых разных ситуациях. Почему-то бытует мнение, что работа с КПП автомобиля требует высокой квалификации автомеханика. На самом деле, это не совсем верно, демонтаж может произвести любой новичок.

Как снять коробку на ВАЗ 2110 и 2112, этот вопрос задают водители себе, если имеются явные проблемы с этим агрегатом. На самом деле тут нет ничего сверхсложного. Но, перед началом работы лучше провести диагностику, чтобы не снять КПП впустую.

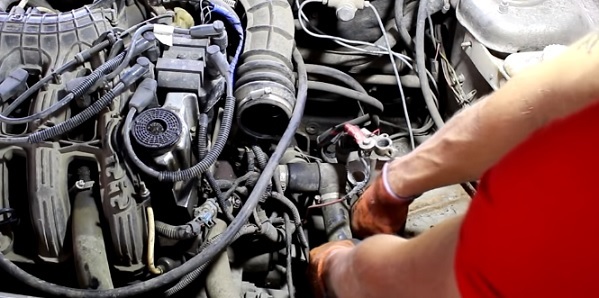

Откидываем от аккумулятора клеммы. Убираем воздушный фильтр и откидываем от стартера провода.

Отключаем клемму от датчика скорости.

С низу автомобиля снимаем защиту картера.

Производим слив масла из коробки передач ВАЗ 2110.

Откидываем клемму от датчика, который отвечаем за подсветку при включении задней скорости.

Откручиваем крышку на картере сцепления.

Далее тяга переключения передач – отсоедините ее.

Производим съем задней подушки.

Откручиваем наружный шрус и шаровую

Теперь можно вынять привод (правый). Более подробно о снятии приводов передних колес можно узнать здесь СНЯТИЕ И УСТАНОВКА ПРИВОДОВ ПЕРЕДНИХ КОЛЕС ВАЗ 2110

Теперь на левой стороне. Снимите защиту из пластика.

Если у вас яма не большая, то чтобы было удобнее снять коробку передач ВАЗ 2110 можно открутить левый рычаг и лыжу.

Снимаем яйца, путем откручивания.

Ну и наконец, снимаем рычаг, перед этим открутив его.

Теперь открыт доступ к левой подушке, открутите ее и опустите двигатель.

Вот и все коробка снята.

Как отремонтировать КПП на ВАЗ 2110

Регулировка не всегда позволяет добиться необходимого эффекта. Поэтому автомобилисту понадобится провести ремонтные работы. Практика показывает, что ремонт коробки передач ВАЗ 2110 заключается в демонтаже и переборке коробки передач. Сейчас я подробно расскажу вам как это сделать.

Как снять/ демонтаж коробки ВАЗ 2110

Как снять коробку? Перед разборкой КПП, ее необходимо очистить

Важно чтобы вода не попала внутрь коробки

Основные этапы:

1. Отключается питание с аккумулятора.
2. Отсоединяется колодка от датчика скорости.
3. Сливается трансмиссионная жидкость.
4. Снимаются болты, фиксирующие реактивную тягу.
5. Необходимо вывести шарниры равных угловых скоростей из штатного места.
6. Имеющиеся болты шаровой опоры ослабляются.
7. При помощи инструмента выкручиваются гайки, держащие крышку сцепления к картеру коробки.
8. Отсоединяются болты крепления КПП к мотору.
9. Силовую установку необходимо приподнять (стоит воспользоваться домкратом).
10. Демонтажу подлежат подушки двигателя.
11. Чтобы подцепить КПП, можно воспользоваться отверткой.
12. Скоростная коробка сдвигается с направляющих. Первичный вал должен выйти из сцепления.

Как правильно разобрать коробку передач ВАЗ 2110

1. Очищаем от грязи и промываем коробку передач снаружи (не допускайте попадания воды в картер).
2. Ключом “на 17” отворачиваем болт крепления кронштейна подвески силового агрегата.
3. Головкой “на 13” отворачиваем шесть гаек крепления задней крышки картера.
4. Снимаем кронштейн.
5. Постукивая медным молотком (или обычным через оправку из мягкого металла) по приливам крышки, и снимаем ее вместе с уплотнительной прокладкой со шпилек.
6. Вдавив до упора шток выбора передач, включаем третью передачу или, втянув шток до упора, включаем четвертую.
7. Накидным ключом “на 10” отворачиваем болт крепления вилки пятой передачи.
8. Через выколотку из мягкого металла наносим удар по вилке вниз, включая пятую передачу ВАЗ 2110
9. Бородком выправляем вмятины гаек первичного и вторичного валов
10. Головкой “на 32” с мощным воротком отворачиваем гайки валов.
11. Поддев отверткой вилку включения пятой передачи, снимаем узел пятой передачи. Вынимаем вилку включения пятой передачи.
12. Снимаем скользящую муфту синхронизатора со ступицей. Снимаем блокирующее кольцо синхронизатора. Вынимаем упорную пластину.
13. Сдвигаем ступицу внутри скользящей муфты Синхронизатора и вынимаем ступицу, пружины, фиксаторы и сухари синхронизатора пятой передачи.
14. Медным молотком наносим удар в торец первичного вала. В образовавшийся зазор между упорной пластиной и ведущей шестерней пятой передачи вставляем две отвертки. Поддевая отвертками шестерню, спрессовываем ее
15. Головкой “на 13” отворачиваем три пробки фиксаторов штоков переключения передач. Вынимаем из гнезд пружины и шарики фиксаторов.
16. Ударной крестообразной отверткой отворачиваем четыре винта крепления упорной пластины. На винтах имеются специальные стопорные шайбы.
17. Снимаем упорную пластину. Двумя отвертками поддеваем упорную шайбу втулки ведомой шестерни пятой передачи. В образовавшийся зазор между торцом заднего подшипника и упорной шайбой вводим лапы съемника и спрессовываем втулку шестерни и упорную шайбу.
18. Двумя отвертками разводим стопорное кольцо на первичном валу и снимаем его. Таким же образом снимаем стопорное кольцо со вторичного вала
19. Вставляем в гнездо фиксатора отвертку и, приложив к ней магнит, извлекаем шарик.
20. Головкой “на 13” отворачиваем тринадцать гаек и один болт крепления картера коробки передач к картеру сцепления.
21. Вставив в паз на стыке привалочных плоскостей картеров отвертку, аккуратно приподнимаем картер коробки и снимаем его.
22. Накидным ключом “на 10” отворачиваем болт крепления вилки включения I-II передач к штоку. Приподнимаем шток вверх и выводим вилку из зацепления. Накидным ключом “на 10” отворачиваем болт крепления вилки включения III-IV передач к штоку. Отверткой выводим шток из механизма выбора передач.
23. Поднимаем шток вверх и выводим вилку из проточки скользящей муфты синхронизатора.
24. Поворачивая шток включения V передачи, выводим его из механизма выбора передач. Вынимаем ось промежуточной шестерни заднего хода.
25. Вынимаем промежуточную шестерню заднего хода. Вынимаем одновременно первичный и вторичный валы из роликовых подшипников картера сцепления.

26. Вынимаем дифференциал в сборе.

27. Головкой “на 10” отворачиваем три болта крепления механизма выбора передач и снимаем его.
28. Головкой “на 10” отворачиваем установочный болт рычага выбора передач. Снимаем рычаг выбора передач со штока.
29. Поддев отверткой, снимаем защитный чехол штока со втулки. Вынимаем шток выбора передач.

Ваз 2110 — Снятие коробки передач

За что публика любит наши автомобили — так это за простоту конструкции, доступность запчастей и легкость в ремонте. Как правило, все основные работы выполняются стандартным набором инструментов, за исключением редких случаев, когда желателен какой-нибудь съемник. Но, как правило, обходятся и без него.

Необходимость в демонтажных работах

Эта святая простота помогает экономить на услугах мастеров, причем неслабо. Причем учитывая возрастную категорию владельцев ВАЗ 2110 и ему подобных, такие ремонтные работы прививают усердие, любовь к технике и развивают моторику рук. А если серьезно, то в любом гараже любой человек, который хоть отдаленно знаком с резьбовыми соединениями сможет демонтировать и отреставрировать любой агрегат.

Необходимость в демонтаже КПП ВАЗ 2110 возникает не только при неполадках в самой коробке, но и тогда, когда по каким-либо причинам нужно добраться до сцепления — сменить диск, отремонтировать корзину, поменять выжимной подшипник. Несмотря на то, что машина недорогая, претензий к ней у владельцев совсем немного, из-за того и выбирают среди всего модельного ряда ВАЗ 2110 Снятие коробки передач — не исключение. Проводится работа в несколько этапов, и занимает от силы полтора часа.

Подготовительные работы

Перед тем, как начать снимать КПП ВАЗ 2110, подготовимся к работе по материальной части. Для снятия будут необходимы:

• набор рожковых ключей;
• набор накидных ключей
• головки и вороток с карданом;
• без молотка — никуда;
• моток прочной тесьмы (хотя можно обойтись и без нее);
• домкрат.

Чтобы по сто раз не спускаться под машину и не подниматься из смотровой ямы, постараемся упорядочить работы по этому принципу.

Работы по снятию КПП из моторного отсека

1. Устанавливаем автомобиль на ровную площадку со смотровой ямой. Если есть возможность использовать подъемник — отлично, так работать будет гораздо проще. Открываем и фиксируем капот в открытом положении, после чего первым делом снимаем клеммы от аккумулятора, втягивающего реле стартера и датчика скорости.
2. Отсоединяем массу от корпуса сцепления, отсоединяем трос его привода. Теперь можно отвернуть два самых верхних болта, крепящих картер сцепления к блоку цилиндров, верхнюю гайку крепления стартера.
3. Теперь нужно подумать о том, чтобы двигатель оставался в таком же положении, когда мы будем отсоединять его от точек крепления. Для этого завод предусмотрел монтажное ушко, которое должно быть на шпильке коллектора. Тесьмой вывешиваем мотор либо на балку в гараже, либо на траверсу, либо на доску, уложенную поперек автомобиля, оперев ее на водосточные канавки. Спускаемся под автомобиль.

Работы, проводимые под автомобилем

• снимаем брызговик мотора и защитную крышку картера сцепления;
• сливаем трансмиссионное масло из КПП, предварительно вывернув пробку;
• находим включатель заднего хода и отключаем от него клеммы; ослабляем хомут крепления тяги, снимаем ее с селектора;
• находим и отсоединяем реактивную тягу;
• отсоединяем внутренние ШРУСы, наблюдаем, чтобы незафиксированная полуосевая шестерня не упала в КПП;
• выколоткой выбиваем оба шарнира;
• отводим в стороны привода на максимально возможное расстояние;
• если на автомобиле не удастся демонтировать шрусы, то придется их снимать вместе с коробкой, чтобы потом выбивать в тисках, если есть такая необходимость;
• откручиваем заднюю опору двигателя, мотор при этом у нас уже вывешен;
• откручиваем левую опору мотора;
• отворачиваем оставшуюся гайку крепления стартера;
• демонтируем стартер;
• ставим под КПП проставку, чтобы можно было снять нагрузку с привалочной плоскости, слегка ослабляем тесьму, на которой закреплен мотор;
• отворачиваем последний болт крепления коробки к картеру, отводим ее назад и снимаем вместе с картером сцепления.

Коробка демонтирована. При выполнении работ нужно учитывать, что ни в коем случае нельзя опирать КПП на первичный вал, чтобы избежать его деформации, а также при снятии нужно аккуратно выводить вал из сцепления, есть опасность повредить лепестки корзины.

Установка коробки проходит в обратном порядке, единственное, что можно настоятельно порекомендовать — обязательно поменяйте стопорные кольца на внутренних ШРУСах. Удачной работы!

Первый этап. Снимаем коробку передач с автомобиля

Ремонт КПП ваз 2107 необходимо осуществлять тогда, когда проявятся первые признаки неисправности. Для ремонта необходимо снять КПП с автомобиля.

• первое, что нужно сделать — поднять транспортное средство над ямой или на эстакаду;
• отсоединить провод, имеющий знак минус, который идет на батарею аккумулятора;

Не стоит забывать о том, что на автомобилях ваз, для проведения ремонта, панель от радио необходимо снимать.

• нажимаем на рычаг коробки;
• отвертка вставляется в отмеченное отверстие. В нем есть втулка, которая имеет запорный тип;
• отвертку нужно сдвинуть вниз;
• втулку вывести из стержня;
• отделяем этот стержень, находящийся на РПП.

• резиновая втулка демпфера извлекается из стержня при помощи щипцов;
• потом необходимо разжать лепестки, которые обхватывают втулку демпфера, далее необходимо вывести их из рычага (смотрим на рисунке).
• далее извлекается демпферная дистанционная втулка;
• сдвигается половая обивка;
• отворачиваются болты, которые фиксируют крышку, закрывающую отверстие;
• рычаг вынимается одновременно с уплотнением из поролона;
• из устройства, выпускающего газ, извлекается приемная труба;
• залезаем под авто;

Актуальные новости из мира седанов читайте здесь, все о тюнинге вы узнаете тут.

убирается стартер;
извлекается «крестовина»;
отсоединяется опорная поперечина силового устройства;
необходимо снять гибкий вал, которой присоединен к приводу спидометра;
цилиндр гидропривода необходимо отделить от картера

Важно! Шланг, присоединенный к нему, трогать не нужно;
убираем болты, обеспечивающие фиксацию крышки картера сцепления, при помощи ключа на десять;
необходимо установить опору под КПП;
необходимо взять удлинитель и одеть его на ключ 19, торцевого типа;
при помощи ключа и шарнира «крестовины» нужно отвернуть болты, фиксирующие блок цилиндра со сцеплением;
при помощи отвертки, которая был вставлена в зазор, необходимо отжать сцепление от цилиндра;
удаляем стартер из втулок направления;
первичный вал кпп ваз 2107 необходимо вывести из ступицы ведомого диска;
вытесняем вал первичного типа из внутри кольца подшипника, находящего в коленвале;
и наконец, удаляем коробку передач из автомобиля.

Как снять КПП ВАЗ 2110?

Перед началом выполнения основных работ следует поднять передок машины домкратами и снять два передних колеса.

Откидываем от аккумулятора клеммы. Убираем воздушный фильтр и откидываем от стартера провода.

Отключаем клемму от датчика скорости.

• Теперь откручиваем тросик сцепления от коробки передач.
• С низу автомобиля снимаем защиту картера.
• Производим слив масла из коробки передач ВАЗ 2110.
• Откидываем клемму от датчика, который отвечаем за подсветку при включении задней скорости.
• Откручиваем крышку на картере сцепления.
• Теперь от коробки передач откручиваем кронштейн реактивной тяги.
• Далее тяга переключения передач – отсоедините ее.
• Производим съем задней подушки.

На этом этапе нужно откинуть привода колес. В принципе, можно сделать так: правый снять целиком, а на левом просто вытянуть из ступицы. Рассмотрим поподробнее:

1. Откручиваем наружный шрус и шаровую
2. Под капотом попускаем крепления опорников.
3. Теперь можно вынять привод (правый). Более подробно о снятии приводов передних колес можно узнать здесь СНЯТИЕ И УСТАНОВКА ПРИВОДОВ ПЕРЕДНИХ КОЛЕС ВАЗ 2110

Теперь на левой стороне. Снимите защиту из пластика.

• Если у вас яма не большая, то чтобы было удобнее снять коробку передач ВАЗ 2110 можно открутить левый рычаг и лыжу.
• Снимаем яйца, путем откручивания.
• Далее из передней балки нужно открутить сайлентблок.
• Ну и наконец, снимаем рычаг, перед этим открутив его.
• Поддомкратьте двигатель.
• Теперь открыт доступ к левой подушке, открутите ее и опустите двигатель.
• Перед непосредственным снятием коробки передач ВАЗ 2110 осталось открутить 3 болта, которые соединяют коробку с двигателем и 1 гайку.
• Вот и все коробка снята.
• Вот для наглядности видео по съему коробки передач ВАЗ 2110:

Когда и как часто нужно проводить ремонт КПП на ВАЗ 2110

Производитель «ДЕСЯТКИ» («Волжский автомобильный завод») даёт исчерпывающую информацию о том, когда и как часто нужно ремонтировать коробку переключения передач. Оказывается, как такового срока службы у этого механизма нет. Единственное, на чём настаивают инженеры АвтоВАЗа, так это на своевременной замене трансмиссионного масла:

1. После первых 2 тысяч километров пробега на новом автомобиле.
2. После 60 тысяч километров пробега.
3. Далее по необходимости, в зависимости от заботливости владельца и частоты использования авто.

Соответственно, никаких конкретных пожеланий и требований к профилактическим или ремонтным работам у завода нет. Однако, в любом случае, независимо от величины пробега, необходимо внимательно следить за всеми нюансами в «поведении» коробки, так как ремонт будет необходим при появлении малейших неисправностей.

Коробка передач ВАЗ 2110 в разобранном виде

Неисправности коробки передач ВАЗ 2110

К основным и самым распространенным неисправностям коробки передач ВАЗ 2110 можно отнести:

1. Хруст и скрежет во время движения
2. Не включается или выбивает передачу при езде

Давайте поговорим более подробнее об этих неисправностях и способах их устранения

Не включается передача

Не, включается передача! Наверное, это самая распространенная проблема «ВАЗовской десятки». Причина может быть очень много:

• Износ сцепления (диск, корзина),
• Износ синхронизатора КПП, узнать это можно, разобрав узлы с проведением дефектовки.
• Неисправности муфты

В любом из перечисленных случаев вам наверняка потребуется переборка коробки переключения передач, для выявления точной причины и последующего ремонта.

Выбивает передачу при езде

Ремонт обычно сводится к регулировке валов, настройке хомута кулисы, реже встречается необходимость заменить синхронизаторы, и уж в совсем единичных случаях требуется замена маховика.

Процесс ремонта коробки передач ВАЗ 2110

Если проблему не решить сразу после ее возникновения, через пары тысяч километров пробега (а порой хватает и нескольких сотен км) коробка может прийти в негодность и не подлежать ремонту, а только лишь полной замене.

Хруст и скрежет в коробке во время движения

Причин возникновения хруста при работе коробки передач ВАЗ 2110 масса. Устранение некоторых из них не требует большого вмешательства в механизм, другие же вызывают необходимость проведения ремонта коробки, близкого к капитальному. Чаще всего хрустит коробка при переключении передач по следующим причинам:

1. Неисправная работа синхронизатора. Проблема может крыться как в выходе элемента из строя, так и в недостаточном количестве смазки в детали. Если синхронизатор «посыпался» из-за старости, смазочные компоненты с образовавшимся «мусором» рискуют нанести серьезный вред всему агрегату, поэтому исправить ситуацию нужно как можно скорее;
2. Выход из строя «корзины». Такой компонент как «корзина» состоит из «лепестков», которые начинают выпадать по причине большого пробега механизмов. Если «лепестки» выпали, водитель не может дожать скорость, и будут появляются посторонние звуки при включении одной или нескольких передач. В такой ситуации потребуется замена «корзины» и диагностика состояния синхронизаторов;
3. Проблемы с тросом сцепления. Довольно распространенная неисправность для автомобилей отечественного производства. Если порвался трос сцепления, его потребуется заменить, иначе автомобиль просто не поедет;
4. Неисправность вала коробки передач. Если вал заклинил, когда вы были на стоянке, автомобиль не двинется с места, главное, чтобы он не заклинил в движении, тогда последствия могут быть плачевными, как для автомобиля, так и для находящихся в нем пассажиров. К неисправности вала приводит работа при повышенных температурах, которая негативно сказывается на материалах узла.

Выше приведены только самые распространенные причины выхода КПП ВАЗ 2110 из строя. При этом не стоит забывать и о возможном заводском браке.

Процесс сборки коробки передач ВАЗ 2110

Типичные неисправности коробки передач

Коробка передач ВАЗ 2110 ломается относительно редко, это один из самых надежных агрегатов автомобиля. Если своевременно выполнять регламентные работы, покупать масло для КПП ВАЗ 2110 у проверенного поставщика, машина не подведет своего владельца. При нарушении регламентов, при эксплуатации в экстремальных режимах могут проявляться определенные проблемы.

Возможные поломки КПП, причины их возникновения и ремонт.

Тип неисправности.	Причина неисправности.	Ремонт.
Посторонние звуки на ходу.	Причиной постороннего шума может быть износ шестерен, подшипников, блокирующего кольца синхронизатора.	Надо проверить уровень масла. Если он ниже минимального, немедленно залить масло в коробку до максимального уровня. Ремонт предусматривает замену вышедших из строя деталей. Уточняющая диагностика требует разборки агрегата и визуальной дефектовки деталей, если не требуется замена подушки КПП.
Утечка смазывающей жидкости.	Трансмиссионное масло для ВАЗ 2110 может вытекать из изношенных шарниров равных угловых скоростей и небрежно укрепленной крышки коробки. Масло из КПП может утекать через сальники первичного вала, из-за износа штока механизма выбора передачи. Причиной утечки жидкости из коробки может быть износ сальников.	Ремонт состоит в замене сальников и других изношенных элементов. В процессе работы необходимо подтянуть болты и гайки, плотно завернуть пробку сливного отверстия. Уточняющая диагностика и ремонт требуют разборки агрегата.
Самопроизвольное отключение передачи (чаще первой и второй).	Причиной отключения нередко служат значительные колебания двигателя в результате износа резиновых элементов задних опор. Передачи часто включаются не до конца из-за недостаточно точной регулировки приводов. Часто причина заключается в износе синхронизаторов. Если передачу выбивает в случае наезда на кочку, это свидетельствует о выходе из строя сцепления.	Ремонт состоит в регулировке агрегата или замене изношенных или поврежденных деталей.

Последний пункт списка отличается от предыдущих тем, что устранение неисправности может не требовать разборки коробки.

Опытные профессионалы иногда могут различить специфическое гудение вышедших из строя конкретных деталей «на слух», еще до разборки агрегата определяя, что именно подлежит замене. Но этот метод диагностики неисправностей доступен только большим мастерам и то не всегда.

Как снять КПП на ВАЗ-2112 16 клапанов: демонтаж коробки передач

Выполнять работы по демонтажу коробки переключения передач, может потребоваться как для выполнения ремонтных работ с шестернями приводов, так и для замены сцепления.  В выполнении подобных процедур ничего сложного нет, однако выполнять их следует на подъёмнике, либо на яме, и лучше всего в компании с помощником.

Подготовительные работы

Ручник + башмачки под задние колёса = безопасность прежде всего

Перед тем как приступить к демонтажу КПП, обеспечьте автомобилю ровное и устойчивое положение, позаботьтесь о том, чтобы под задние колёса были установлены противооткатные упоры. Рычаг ручника поднимите максимально вверх.

Замена КПП коробки передач ВАЗ 2110, 2112. Фото и видео инструкция

Сегодня на ремонте у нас находится автомобиль ВАЗ 2110, 2004 года выпуска, двигатель 1.5 16 клапанный, пробег 176 тысяч километров, необходимо заменить КПП коробку передач. Покажем вам подробную фото и видео инструкцию как это сделать своими руками. Пособие подходит также для автомобилей ВАЗ 2112, ВАЗ 2111, Приора.

Сначала владелец хотел произвести ремонт коробки передач, но потом произведя примерные расчёты, стало понятно, что дешевле её будет заменить. Проблема с КПП выбивает первую, вторую, пятую и заднею передачу. Открываем капот, снимаем пластиковую накладку с двигателя, откручиваем хомуты с корпуса воздушного фильтра, снимаем разъём ДМРВ, скидываем клеммы с АКБ и убираем сам аккумулятор.

Скидываем трос сцепления и отключаем проводку со стартера:

Чтобы не обломать, выкручиваем датчик скорости. Для закрепления двигателя, ставим поперечную траверсу:

При помощи головки на 30 откручиваем гайку привода:

Откручиваем шаровую опору, снизу два болта на 17. С одной стороны откручиваем так называемую саблю (траверсу), потому что КПП ляжет на неё и будет неудобно заниматься с коробкой. Перед тем как выдернуть привода, слейте масло из коробки:

Снимаем нижний рычаг и выводим траверсу:

Берём монтажку и выдёргиваем привод, но перед этим закрутим сливную пробку.

Аналогичным образом действуем и со второй стороны. Откручиваем кулису:

После этого откручиваем гайки крепления КПП:

Нам осталось открутить гайку подушки, чтобы коробка не упала, установили гидростойку, в вашем случае скорее всего придётся искать помощников, которые её будут держать.

Коробку после этого можно снимать и переставлять с неё на новую стартер, выжимной подшипник. Обязательно проверьте состояние сцепления, если его в скором времени необходимо будет менять, то лучше это сделать сейчас, пока КПП снята.

При установке новой коробки пришлось немного повернуть коленвал, так как первичный вал в него не входил. Смотрим сверху, чтобы у нас между КПП и двигателем случайно не попала проводка. Весь процесс установки новой коробки переключения передач показан в ролике по шагам. После проведённой замены обязательно проверьте как переключаются все передачи.
