Как снять и заменить прикуриватель на ваз 2110, 2111, 2112, 2114, 2115 и т.д

Как снять прикуриватель на ВАЗ

Ещё каких-то десять лет назад никто бы и не подумал, что прикуриватель станет важной частью машины. Тогда им даже курильщики постепенно переставали пользоваться из-за пожароопасности: пепел мог приклеиться к нагревающему элементу, попасть на пластик; если уронить раскалённую металлическую деталь на обшивку, она её прожжёт; если же на себя, то непременно обожжёшься… В общем, мало кто прикуривал-то от него

Но в определённый момент развития технологий почти вся внешняя электроника в машине стала работать от него. Компрессоры, пылесосы, радар-детекторы и навигаторы, мобильные телефоны и холодильники… Да даже кофеварки и чайники стали делать автомобильными, то есть с вилкой под прикуриватель. Конечно, мы не рекомендуем бездумно запихивать в него всё подряд. Это ведёт к очень неприятным последствиям. Но то, что сегодня без 12-вольтовой розетки в машине как без рук, это абсолютно точно.

Так что если он ломается, это очень неприятно. Как будто выйти из дома без мобильного телефона или обнаружить, что возле уха осталась бритвенная пена. Нелепое ощущение. Хорошо, что инженеры предусматривают достаточно лёгкий способ ремонта этой запчасти. Давайте посмотрим, как об этом позаботились конструкторы АвтоВАЗа.

Ремонтные работы

Перед тем как снять прикуриватель на Приоре, Калине или ВАЗ-2110, ВАЗ-2114 (процесс практически идентичен), нужно разобрать тоннель. Может показаться, что это сложно, но на самом деле всё не так уж плачевно. Берём крестовую отвёртку и снимаем пластиковую накладку вокруг ручника. Предварительно отключите на всякий случай минусовую клемму с аккумулятора. Винтов на накладке всего три. После того как вы их выкрутите, посмотрите на основание рычага. Планка, которая крепит его к полу, скрывает саморез. Так вот, нам придётся снимать эту планку, потому что этим саморезом прикручен тоннель, который нам нужно снять. Освободив нижнюю часть, перейдём к верхней. Потяните тоннель на себя, чтобы в районе половых ковриков он выскочил из защёлок. Только без фанатизма, чтобы их не сломать; вы увидите ещё два шурупа, по одному с каждой стороны. Осталось открутить чехол ручки переключения передач, и тоннель можно поднимать.

Собственно, доступ к прикуривателю теперь открыт. Выдавливайте его наружу, предварительно отключив фишку проводки. Он выскочит из клипс; вставляйте на его место новый, в него — проводку и в обратном порядке собирайте тоннель.

Как видите, ничего особенно сложного в снятии прикуривателя на Калине или Приоре нет. К моделям 2110 и 2114 это тоже относится. Так что если он сломался, не спешите ехать в сервис. Лучше замените его сами. Это даст вам хороший опыт.

После работы

Сам по себе прикуриватель выбрать несложно. Он типовой и каких-то «наворотов» в нём попросту нет, так как у него очень узкоспециальное назначение. Поэтому единственное, чем стоит руководствоваться при выборе, — это цена. Подозрительно низкая цена должна вас насторожить: это значит, что при производстве этого прикуривателя были использованы некачественные материалы. Так как он находится под постоянным напряжением, неизбежен нагрев. Кроме того, бортовая сеть ВАЗ-2110 и ВАЗ-2114, как и Калины с Приорой, не снимает с прикуривателя напряжение, когда он не используется. Так что некачественная деталь может привести к пожару: материал нагреется выше положенной температуры, пластик панели деформируется и может загореться. Поэтому слишком уж дешёвый прикуриватель ставить не стоит.

В то же время переплачивать за неведомые функции и корпус из титанового сплава тоже не следует. Производитель может разливаться соловьём, но, по сути, прикуриватель снимает только один вопрос: как в Калине, Приоре или ВАЗ-2110 зарядить мобильник? Так что не гонитесь за невозможным, просто выбирайте качественные запчасти.

Почему на ваз 2114 прикуриватель перестал работать

Многие автомобилисты сталкиваются с довольно неприятной ситуацией, когда не работает прикуриватель ВАЗ 2114. В настоящее время указанное устройство активно используется не только курящими водителями, но и практически все, кто пользуется сотовыми телефонами или другими мобильными устройствами.

Современные зарядные устройства позволяют напрямую заряжать телефон или планшет от прикуривателя. Подобные устройства потребляют ток небольшой мощности, как правило, не более нескольких Ампер, что, в принципе, не оказывает негативного влияния на работу прикуривателя.

Кроме цифровых мобильных устройств, к прикуривателю можно подключать портативные компрессоры, позволяющие произвести экстренную подкачку шин, или же автомобильный пылесос. Однако, нужно заметить, что подобные устройства потребляют ток достаточно большой силы, практически до 15 А. Зачастую, именно указанные устройства, а не телефоны, становятся причиной выхода из строя прикуривателя. Также, довольно часто распространён случай, когда прикуриватель выходит из строя после подключения автомагнитолы.

Таким образом, многим владельцам авто будет полезно узнать наиболее частые причины поломки прикуривателя:

• Перегорание предохранителя. • Плохой контакт в колодке. • Перегорание контактов прикуривателя. • Перегорание лампы подсветки. • Короткое замыкание при подключении устройств. • Окисление контактов.

В первую очередь нужно отметить, что наиболее частой причиной поломки прикуривателя является перегорание предохранителя, в результате высокой нагрузки или короткого замыкания. Предохранитель в инструкции к авто обозначается как F4, и, как правило, представляет собой плавкий вариант детали, рассчитанный на максимальную мощность тока в 20 А. Предохранитель располагается в монтажном блоке. В ряду других предохранителей по счёту F4 третий справа.

Однако, прежде чем приступать к замене указанного предохранителя, рекомендуется выяснить причину перегорания, иначе, новая деталь также может выйти из строя. Для данной цели рекомендуется произвести визуальный осмотр проводки и контактов прикуривателя и произвести прозвонку мультиметром. И только после определения и устранения причины перегорания, можно устанавливать новую деталь.

Плохой контакт в колодке, нужно сказать, также достаточно часто встречается на практике. Для выявления данной причины, необходимо осмотреть монтажный блок, особенно колодку выходов, обозначенную на схеме как Х1. Также, необходимо осмотреть и проверить плотность контактов самого прикуривателя. При необходимости, нужно очистить и подтянуть контакты.

Перегорание прикуривателя случается в большинстве случаев из-за неправильных и нецелесообразных действий владельца авто, в момент подключения к гнезду штеккеров сторонних устройств

Очень важно помнить, что при подключении штеккера, ни в коем случае не нужно прокручивать его в гнезде. Данное действие приводит к замыканию контактов внутри прикуривателя

В результате, происходит перегорание контактных пластин в прикуривателе. В подобном случае, придётся производить замену детали.

Если вышла из строя лапочка подсветки, то прикуриватель тоже перестанет работать. Имея под рукой схему, не сложно будет найти указанную лампу и произвести замену.

Гораздо более редкими случаями являются окисление контактов и короткое замыкание проводки прикуривателя. Подобные неисправности можно определить визуально. В первом случае, следует произвести очистку контактных поверхностей от окисления, а во втором – замену проводки.

Подключение прикуривателя

Ни в коем случае не подключайте прикуриватель к замку зажигания. Система зажигания не выдержит такой нагрузки. Проложив провод в подкапотное пространство, подведите его к плюсовому контакту аккумулятора, подключите предохранитель и после этого прикрепите к клемме. Если по каким-то причинам вы не можете этого сделать, подведите провод с предохранителем к стартеру и прикрепите к плюсовому выводу реле. Зачистите конец провода на расстоянии 1 см, наложите его на клемму, затем обожмите с помощью пассатижей. Обязательно закрепите провод, чтобы он нигде не болтался. Для крепления провода к прикуривателю используйте паяльник или соответствующую клемму, в зависимости от модели устройства. Рядом с прикуривателем установите предохранитель и выключатель, это повысит безопасность использования этим устройством.

Не перепутайте расстановку деталей схемы:

1. Аккумулятор.
2. Предохранитель.
3. Выключатель.
4. Реле.
5. Прикуриватель.

Выключатель должен быть рассчитан на ток в 1,5 раза превосходящий максимальную нагрузку. Если такого выключателя нет, прикрепите рядом с ним реле, подходящее по току. Некоторые водители ставят выключатель и реле рядом с замком зажигания. Подключите выключатель к управляющему контакту реле, а прикуриватель к силовому. Для этого наденьте на оголенные концы провода термоусадочную трубку, затем наденьте и обожмите клеммы. Поправьте трубку, чтобы она полностью закрыла место соединения клеммы и провода, затем нагрейте спичкой или зажигалкой. Также можете установить обычный кабельный разветвитель (220 вольт), который продают в хозяйственных магазинах. Найдите ближайшее место подключения «земли» (провод прикручен болтом прямо к кузову). Открутите болт, зачистите контактные площадки клеммы и кузова. Проложите кусок провода от реле и прикуривателя к отверстию земли, чтобы определить длину, затем отрежьте, зачистите концы.

Сделайте разветвитель – возьмите кусок провода подходящей длины, зачистите оба конца. Затем припаяйте друг к другу конец длинного и короткого провода так, чтобы они оба были направлены в одну сторону. Защитите соединение термоусадочной трубкой, затем наденьте клемму подключения к минусу прикуривателя. Трубку расположите так, чтобы она полностью закрыла место контакта. Наденьте на второй конец короткого провода термоусадочную трубку, наденьте клемму. Или используйте обычный кабельный разветвитель, который необходимо жестко прикрепить к кузову.

Проверка монтажа

Внимательно проверьте все соединения. Реле и разветвитель должны быть надежно прикреплены к корпусу. Убедившись, что все в порядке, проверьте, переведен ли замок зажигания в положение выключено и подключайте аккумулятор. Тестером измерьте напряжение на неподключенном аккумуляторе. Наденьте минусовую клемму на соответствующий вывод аккумулятора и снова измерьте напряжение. Если не изменилось, то все хорошо. Если просело хотя бы на 0,5 вольта, включите и выключите все электроприборы, включая систему зажигания. Если напряжение не поднялось, отключайте аккумулятор и ищите замыкание. Если все нормально, включайте выключатель и снова измеряйте напряжение на аккумуляторе. Убедившись, что все правильно, измерьте напряжение на контактах прикуривателя. Если все в порядке – вы успешно выполнили работу.

Изначально устройство разрабатывалось для курящих водителей. Оно позволяло прикурить сигарету, не отвлекаясь на другие дела. Однако современные автовладельцы практически не используют прикуриватель по назначению. В гнездо подключается дополнительное электрооборудование.

От возраста или неправильной эксплуатации устройство может сломаться, что приведет к массе неудобств. О том, почему возникает поломка прикуривателя на ВАЗ, как заменить его своими руками на ВАЗ 2114, можно узнать в статье.

Как поменять сломанный прикуриватель на ВАЗ 2114

Прежде чем приступить к работе, следует обзавестись необходимым инструментом. Чтобы снять прикуриватель модели ВАЗ 2114 потребуется:

• защитные перчатки;
• отвертка;
• мультитестер;
• плоскогубцы;
• небольшой фонарик;
• паяльник с припоем;
• изолента.

Желательно изучить схему подключения устройства на ВАЗ

Важно соблюдать правильную полярность при установке нового прикуривателя. В прибор приходит три провода – черный, красный и желтый

1. Черный – минус или масса, которая приходит на кузов автомобиля.
2. Красный – отвечает за напряжение нагревательного элемента. Подключен к плюсовой клемме аккумулятора через 20-амперный предохранитель.
3. Желтый – провод подсветки.

Далее можно снять прикуриватель ВАЗ. Работа выполняется следующим образом.

1. Открываем капот, а затем скидываем минусовую клемму с аккумуляторной батареи. Это предотвратит короткое замыкание.
2. При помощи отвертки выкручиваем крепления, присоединяющие левый боковой пластик вблизи ног водителя. Снимаем его, а затем получаем доступ к проводам соединения.
3. Отсоединяем трехконтактную колодку, отвечающую за питание прикуривателя.
4. Демонтируем лампочку подсветки для освещения пепельницы. Вынимаем ее совместно с патроном и несколькими проводами.
5. Цепляем металлический обод прикуривателя отверткой, а затем продолжаем вытаскивать элемент. Необходимо вытолкнуть его из центральной консоли.
6. Извлекаем светофильтр совместно с самим патроном.
7. Теперь можно менять элемент. Вынимаем металлический стержень, а потом устанавливаем новую запчасть.
8. Установка осуществляется в порядке, обратном снятию и показана ниже в картинках.

На какой прикуриватель заменить?

На рынке продаются разные варианты деталей для ВАЗ 2114 от оригинального производителя или китайских концернов. Поэтому многие водители интересуются, на какую запчасть заменить старую. При покупке надо выбирать оригинальные детали

Дополнительно надо обратить внимание на упаковку – она должна быть аккуратной, а внутри находиться сертификат соответствия ГОСТ

Дешевые китайские аналоги для ВАЗ 2115 сделаны из некачественных материалов и могут перегореть в первые недели после замены прикуривателя. Особенно, при подключении разветвителя для использования несколько приборов одновременно. Цена качественной запчасти на ВАЗ 2114 колеблется между отметками 300 – 900 рублей. Стоимость зависит от производителя и дополнительных возможностей.

Устройство прикуривателя

Таким устройством, как прикуриватель, водители часто пользуются не по назначению – в качестве автомобильной розетки мощностью в 12 В. Как это возможно? Чтобы разобраться в этом, нужно знать конструкцию прикуривателя. Его составляющими элементами являются:

• гнездо, которое служит для подключения к массе транспортного средства, оснащается центральным выводом для подключения к « » токопроводящей бортовой цепи;
• вставка с нихромовой спиралью.

Но если убрать из гнезда-стакана вставку с нихромовой спиралью, то прикуриватель станет двенадцативольтной розеткой. Для нее понадобится подходящий штекер в виде цилиндра. Найти его нетрудно: современные электроприборы для автомобилей оборудованы подобными штекерами для удобства их в использовании. Именно от подключения к розетке прикуривателя различных электронных приборов, типа автомобильного пылесоса или компрессора для подкачки шин, может выйти из строя предохранитель данного устройства.

Это обычная силовая розетка, для которой выделена отдельная цепь со своим предохранителем. Непосредственно прикуриватель состоит из нихромовой спирали. Эта спираль при подаче напряжения разогревается и от неё можно прикурить или обжечь палец, а также проставить олимпийские кольца на передней панели.

Но этого лучше не делать. В патроне установлено термореле, которое при достижении определённой температуры отключает спираль, размыкает контакт и активирует механизм выталкивания патрона из розетки. Вся конструкция.

Как найти неисправность прикуривателя

Неисправности сети прикуривателя могут заключаться во всех ее составляющих:

• патрон;
• гнездо;
• электропроводку с розетками и штекерами;
• предохранитель.

Определить причины неисправности возможно двумя способами: косвенным и прямым. Косвенным способом неисправность определяют по характерным признакам работы эелектроприкуривателя, а также других устройств. При прямом способе неисправность устанавливают при помощи вольтметра. Применение каждого из вариантов определяется характером неисправности и опытом водителя.

Косвенный способ не всегда может на 100 % определить неисправность. В таком случае придется дополнительно воспользоваться вольтметром. Но косвенный способ может существенно сузить поиск неисправности, а в отдельных ситуациях выявить ее гарантировано. Преимущество этого способа состоит в том, что он не требует дополнительного оборудования, а также ускоряет поиск. Необходимо только включить-выключить нужные приборы и сделать заключение о неисправности. Конечно, для этого должен быть достаточный опыт и познания автомобиля.

Изначально неисправность электроприкуривателя выявляется косвенно по неработающим бытовым приборам и отсутствию нагревания спирали патрона. Если, например, телефон заряжается нормально, а спираль не нагревается, то гнездо-розетка, а также вся сеть электроприкуривателя исправны. Несправен лишь патрон с перегоревшей спиралью. Это тот случай, когда косвенный метод дает точное определение неисправности.

Иногда причину неисправности прикуривателя можно определить без каких-либо дополнительных инструментов

Для полной уверенности можно проверить спираль на обрыв вольтметром. При исправной спирали омметр должен показывать сопротивление в пределах одного Ома. Более высокие значения будут указывать на обрыв. Обрыв спирали предполагает замену патрона или же устройства целиком.

Лучше всего находить неисправности при помощи мультиметра или вольтметра

Но случается, что электроприкуриватель не работает целиком: не включаются бытовые приборы, а также не нагревается спираль патрона. Это вовсе еще не говорит о его неисправности и надобности начинать кропотливую работу по замене. Электроприкуриватель в этой ситуации может не работать из-за перегоревшего предохранителя или нарушений цепи электропроводки. Здесь также можно изначально определить причину неисправности электроприкуривателя косвенно.

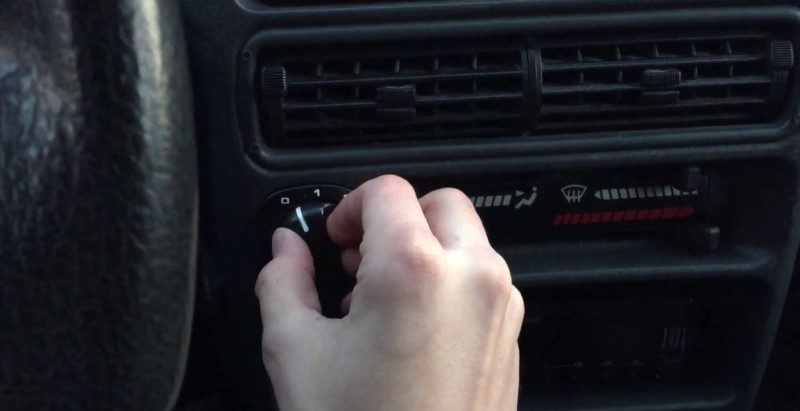

Для этого надлежит включить вентилятор печки, который также «питается» через предохранитель F18. Если слышно, что вентилятор работает, значит, предохранитель исправен. Правда, здесь есть вероятность того, что вентилятор также может быть неисправным, а предохранитель может оказаться исправным. Но это маловероятное событие.

Иногда для обнаружения неисправности прикуривателя приходится даже включать печку

Стоит заметить, что у моделей разных годов выпуска прикуриватель и печь могут подключаться к разным предохранителям. Известна схема, где электроприкуриватель находится в одной сети с переносной лампой и предохранителем F8. А печка и лампа освещения вещевого ящика остались в одной цепи с предохранителем F18. Это надлежит учитывать при косвенном определении неисправности электроприкуривателя. В этой цепи косвенным признаком исправности предохранителя будет горящая переносная лампа. Но для полной уверенности стоит проверить предохранитель с помощью вольтметра.

Если окажется, что предохранитель исправный, а прикуриватель все же не работает, стоит осмотреть электропроводку, почистить контакты колодочек. Если после этого прикуриватель все равно не работает, следует проверить вольтметром или лампой-пробником целостность электропроводки. При обнаружении обрывов заменить поврежденные участки, а затем снова проверить электроприкуриватель. Если и теперь прикуриватель не будет работать, значит он неисправен, и его надобно заменить новым.

Снятие и замена предохранителей на ВАЗ 2115 инжектор своими руками

Время от времени перед каждым водителем возникает одна и та же проблема, а именно перестает функционировать какой-то электропотребитель. Причины могут быть разные, но, как правило, в большинстве случаев это банальное перегорание предохранителя. Для того, чтобы быстро заменить вышедший из строя элемент, необходимо знать, где они расположены, как выглядят и как найти неисправный.

В этой статье описана схема размещения предохранителей и реле, применяемая на большинстве автомобилей серии ВАЗ 2115 инжектор, которая может немного отличаться в зависимости от года выпуска и комплектации авто.

Автомобиль ВАЗ 2115

Местонахождения блока предохранителей

Сразу скажем, что в отличие от предыдущих модификаций разработчики ВАЗ 2115 изменили расположение основного блока с электропредохранителями и реле, перенеся его из салона в подкапотное пространство. Найти его просто. Расположен он под капотом рядом с левым стаканом в черном ящичке.

Подкапотный отсек

В нем находятся элементы, отвечающие за работу прикуривателя (который перегорает чаще других), освещения, отопления и другие.

Электросхема блока

Полная расшифровка электросхемы подкапотного отсека.

Расшифровка электросхемы основного отсека

Дополнительный блок находится в салоне под панелью, слева от ног переднего пассажира. Стоит сразу сказать, что дополнительный отсек нельзя считать полноценным блоком с защитными элементами. В нем находятся только три предохранителя, три реле и ЭБУ. Схема замены такая же, как и в основном.

Дополнительный блок

Инструкция по снятию и замене

Перед тем, как перейти к замене предохранителя на ВАЗ 2115, нужно выяснить, что было причиной его перегорания. Если этого не сделать, то есть большая вероятность того, что установленный новый перегорит снова.

Подготовка

Если вы установили, что с соответствующим потребителем все в порядке и нет проблем с проводкой, можно переходить к замене предохраняющего элемента.

Шаги

В этом видео рассказывается, что необходимо делать, если отказывает какое-то оборудование на ВАЗ 2115 и, как найти в схеме необходимый электропредохранитель.

Если замену производим в основном отсеке ВАЗ 2115, то действуем по следующей схеме:

1. В целях безопасности обесточиваем систему. Выключаем зажигание и вытаскиваем ключ. Отсоединяем клемму «минус» аккумуляторной батареи.
2. Находим, где расположен блок.
3. Теперь нажимаем на защелки и снимаем крышку.
4. По схеме и таблице и схеме находим расположение требуемого элемента к примеру прикуривателя.
5. При помощи щипцов находящихся в самом отсеке извлекаем перегоревший электропредохранитель.
6. Устанавливаем новый, который в обязательном порядке должен быть аналогичным по номиналу.

Запрос вернул пустой результат.

Для того, чтобы легче было ориентироваться, на крышке отсека с внутренней стороны предусмотрена схема.

Рекомендации по эксплуатации

Годный и вышешдший из строя предохранитель

Для того, чтобы определить, годен предохранитель или нет, обычно водители практикуют два способа.

1. Самый простой — это извлечь проблемный элемент и посмотреть, цела ли его токопроводящая часть.
2. Второй метод немного сложнее, но отличается большей точностью, чем определение на глаз. Для этого нужно включить неработающий потребитель, к примеру, прикуриватель. Не извлекая сам элемент, проверяем напряжение на одном конце и на другом. Если напряжение есть только на одном конце, то вывод здесь однозначный – предохранитель перегоревший и нуждается в замене.

В случае если вы обнаружите, что у вас часто перегорают защитные элементы на ВАЗ 2115 , то вполне возможно, что у вас не в порядке проводка. В такой ситуации лучше обратиться на СТО.

1. Во время эксплуатации транспортного средства ни в коем случае вместо электропредохранителей не ставьте так называемые «жучки» или перемычки. В случае если напряжение в цепи повысится, то потребитель может просто выйти из строя окончательно.
2. Взамен перегоревшего ставьте целый только аналогичный по номиналу.
3. Разумным будет всегда держать в запасе набор электропредохранителей разного ампеража. Место они много не займут, но в определенной ситуации могут выручить.

Набор электропредохранителей

Извините, в настоящее время нет доступных опросов.

Видео «Расположение запасных электропредохранителей»

В этом видео показано, где находятся запасные защитные элементы на ВАЗ 2115, которые могут быть использованы для замены перегоревших.

Как заменить лампочки подсветки

Установка новых ламп — простой процесс, осуществить который под силу автовладельцам-новичкам.

Для замены понадобятся следующие приборы:

• крестовидная отвёртка;
• набор новых лампочек.

Замена подсветки

Для повышения качества подсветки приборной панели старые лампы желательно заменить на новые светодиоды — они дают более яркий и мягкий свет, не раздражающий глаза, обладают минимальным энергопотреблением и позволяют более точно считывать данные с приборов.

Прежде чем приступать к установке осветительных приборов, необходимо снять с музыкальной системы декоративную накладку — панель приборов и магнитола на ВАЗ 2114 связаны друг с другом, поэтому без этого шага не обойтись. Демонтаж осуществляется путём отщелкивания креплений плоской отвёрткой

Снимается накладка с нижнего края и очень осторожно, так как можно повредить все защёлки

Как разобрать приборную панель

Демонтаж приборной панели ВАЗ 2114 является первым этапом в процессе замены лампочек подсветки. Без снятия пластиковой накладки добраться до самих осветительных приборов невозможно.

Схема разбора приборной панели ВАЗ 2114

Разбирается приборная панель на ВАЗ 2114 по следующей схеме:

1. Выкручиваются три самореза, снимается нижний выступ и накладка.
2. На правой накладке консоли находятся пять саморезов, которые также необходимо демонтировать.
3. Снимается экран, от аккумуляторной батареи отключается минусовая клемма.
4. От прикуривателя отсоединяется жгут проводов.
5. С рычага переключения передач снимается рукоять.
6. Снимаются крепежи печки.
7. Болты, которыми фиксируется колодка руля, аккуратно выкручиваются.
8. С панели снимаются декоративные вставки, патроны ламп и светодиоды.
9. Снимается лампа подсветки гидрокорректора ключом на 21.
10. Демонтируются верхние и нижние саморезы.
