Советы и рекомендации по замене рычага КПП ВАЗ 2107

При выборе деталей для замены вышедших из строя необходимо приобретать только оригинальные запчасти от производителя. Несмотря на простоту конструкции и простой ремонт изделия, при покупке контрафактного материала ресурс деталей низок. При использовании таких изделий вполне вероятны негативные проявления в движении в виде хруста, заклинивания включения передач, самопроизвольный переход на иные передачи, завывания в нижней части туннеля, что впоследствии может привести к возникновению аварийной ситуации.

Также при процедуре обратного монтажа деталей в обязательном порядке необходимо соблюдать последовательность действий при установке шарниров кулисы. Необходимо использовать специальные смазочные материалы при монтаже механических частей изделия. Лучше всего подходят специальные силиконовые смазки с водоотталкивающим составом. Такой материал надолго сохранит целостность состава и защитить основные части кулисы. Также при первом проявлении признаков поломки необходимо произвести плановый профилактический осмотр с демонтажем всего агрегата.

Установка рычага КПП

Так как рычаг скоростей в салоне расположен неудобно. В частности, при переходе на 5 передачу водитель задевает колено переднего пассажира, ряд автовладельцев решают осуществить тюнинг данного устройства (укорачивание), либо можно приобрести изделие от другого авто, которое подходит по размеру (перенос рычага КПП).

На модель 2107 можно перенести кулису с «девятки». Однако при этом следует осуществить обрезку трубы (например, при помощи болгарки). В результате ход рукоятки становится короче, водителю удобнее осуществлять переключение. Таким образом, перенос ручки КПП автовладелец может осуществить самостоятельно. Процесс по замене данной запчасти не занимает длительного времени.

Ремонт коробки передач ВАЗ 2107 5-ступка

Вышеуказанная процедура подразумевает полную разборку агрегата в качестве профилактической меры. Однако случается, что узел МКПП выбивает или проскальзывает во время манипуляций водителя. Тем более, что ВАЗ-овская пятиступка страдает от подобных вещей постоянно. Причиной ремонта может стать один из таких факторов:

• заедает рычаг кулисы;
• посторонний шум при езде;
• вылетает одна из передач;
• туго включаются позиции.

Для более точного понимания процесса можно ознакомиться с видео мастер классами процесса от опытных специалистов.

Вылетает 4 передача

На пятиступенчатой коробке ВАЗ 2107 вылет пятой скорости может провоцировать износ шестерни, синхронизатора, сопутствующих деталей.

Во время ремонта выполняется замена муфты 3/4 передачи, поврежденный элемент и полный комплект уплотнителей, подверженных разъединению в процессе разборки.

Примечание! некоторые механики утверждают, что в 40% случаев спасает замена крепления карданного вала, вилки сцепления.

Вылетает 5 передача

Пятиступенчатая КПП «семерки» периодически выдает капризы пользователю по причине недостаточной сазываемости шестерен. Рекомендуется в случае выбивания или тугого включения позиции менять полностью синхронизаторы, шестерню, вилку и втулки – это обеспечит стабильную работу узла.

Примечание! перед покупкой запчастей необходимо провести их дефектовку. Некоторые магазины продают «кривые» детали.

Ремонт рычага КПП (кулисы) ВАЗ 2107

В случае разбалтывания кулисы КПП (ручки) осуществить ремонт можно даже без снятия блока с машины. При этом некоторые специалисты рекомендуют использовать «гаражные» детали починки. Для удобства читателя и более понятного разъяснения процесса, лучше выполнить описание в картинках.

1. Демонтировать чехол и снять стопорную планку с втулки кулисы.

После освобождения, снимается ось рычага, для удобства можно подтолкнуть вставку отверткой или наставкой.

Обычно изнашивается сама втулка, можно заменить ее новой вставкой или стандартным болтом М10.

Далее закрепить все в обратном порядке и законтрогаить конструкцию.

Ремонт КПП ВАЗ 2107 старого образца

Перед ремонтом КПП ВАЗ старого типа желательно изучить руководство пользователя или техническую документацию. Основным нюансом считается отсутствие 5 передачи – классическая система имеет всего 4 позиции. Следовательно, шестерня заднего хода располагается отдельно. При ремонте следует это учитывать.

Ремонт передачи ВАЗ 2107 без снятия коробки

В случае крайней необходимости можно выполнить ремонт 5 ст трансмиссии ВАЗ без снятия корпуса с машины. При выполнении процедуры, автомобиль загоняется на эстакаду, или смотровую яму. Все манипуляции выполняются вверх ногами, что усложняет процесс. Поэтому опытные автомеханики предпочитают предварительно демонтировать узел с автомобиля.

https://youtube.com/watch?v=hqcrKAMxH0k

Устройство рычага переключения передач.

Обобщенно можно сказать, что именно рычаг ПП отвечает за выбор той или иной скорости для передвижения автомобиля. А значит, получается, что ехать машина без него просто не сможет.

Принцип работы рычага ПП заключается в наклоне и перемещении в поперечном либо продольном направлениях рукоятки и установке ее тем самым в положение, соответствующее необходимому скоростному режиму.

Привод переключения передач Лада Приора.

1. рычаг штока выбора передач
2. рычаг выбора передач
3. картер коробки передач
4. картер сцепления
5. шток выбора передач
6. втулка штока
7. сальник штока
8. защитный чехол
9. корпус шарнира
10. втулка шарнира
11. наконечник шарнира
12. хомут
13. защитный чехол тяги
14. тяга привода управления коробкой передач
15. рычаг переключения передач
16. обойма шаровой опоры
17. шаровая опора рычага переключения передач
18. реактивная тяга

Признаки и причины поломки ручки КПП ВАЗ 2107

Схема рычага КПП

Механическая коробка передач позволяет осуществлять полный контроль над управлением транспортного средства. При помощи специального рычага осуществляется смена скоростных режимов. Следует выяснить, какие проблемы могут возникнуть с данным механизмом на коробке, каковы способы их устранения.

Среди признаков поломки рычага КПП на ВАЗ 2107 выделяются:

• невозможность или затрудненность смены скоростей;
• излишне свободный ход ручки;
• рычаг свободно вращается;
• активизируется другая передача.

Болтаться рычаг может из-за изношенной втулки. При деформации данной комплектующей запчасти нередко отмечается вибрация со стороны рукоятки. Расходник подлежит обязательной замене.

В случае наличия шума со стороны коробки, когда рычаг на нейтралке, при работающем моторе, автовладельцу целесообразно проверить состояние масла, подшипников. Менять масло стоит в соответствии с установленным регламентом.

Признаки и причины возникновения неисправностей коробки

Среди самых популярных причин обращения на СТО выделяются:

• появление специфического шума во время езды;
• посторонние звуки на разгоне;
• одна или несколько передач не включается, выбивает.

Симптомы являются явным признаком износа шестерен, синхронизаторов. Причиной же поломки механики нередко называют.

1. Чрезмерно агрессивное вождение. Стоковые КПП не предназначены для подобных условий езды. Ускорение до отсечки, слишком высокий темп передвижения по грунтовым или низкокачественным асфальтным дорогам.
2. Естественный износ. Некоторые автомобили комплектуются откровенно слабой трансмиссией. Подобные устройства редко переживают 200000 километровый рубеж.
3. Механические повреждения. Удары о камни, бордюры могут повредить картер устройства, что вызывает течи смазки и работу в сухую.
4. Применение некачественного масла, либо пренебрежение сервисным обслуживанием устройства. Если залить суррогатный лубрикант в КПП – реакция может быть непредсказуемой. Аналогично механизм отвечает на отсутствие замены рабочей жидкости.

Как снять рычаг КПП ВАЗ 2107, собрать его или заменить. Тюнинг рычага.

При управлении автомобилем, рычаг переключения передач ВАЗ 2107 нужен для того, чтобы иметь возможность варьировать скорость с помощью коробки передач. Как и любая деталь машины он подвержен неисправностям, поэтому эта статья о том как снять рычаг КПП ВАЗ 2107 и при необходимости отремонтировать или заменить.

Сам рычаг — это недлинный отрезок выходящий из механизма переключения (в обиходе кулиса), а его продолжение с набалдашником называется стержень. Если он сильно болтается, то это может привести к затрудненному переключению передач или он просто слетит с рычага. К таким последствиям приводит обычно тогда, когда переключение передач по каким-то причинам происходит тяжело или просто от времени разболталась распорная втулка демфера, или же дело в кулисе.

Расположение и устройство

Рычаг КПП ВАЗ находится в салне автомобиля справа от водителя. Прикрепляется он на рычаге кулисы с помощью втулок. Ломается он не часто, однако снимать его все таки приходится в случаях, например, когда коробку передач нужно снять .

Устройство рычага и механизма переключения передач

Как демонтировать рычаг КПП ВАЗ 2107

Если у Вас были проблемы с люфтом именно во втулках, то заранее нужно приобрести ремкомплект ручки кпп ваз 2107 и после её демонтажа.

Перед началом работ приготовьте отвертку.

• Установите коробку в нейтраль.
• Сдвиньте чехол.
• Выдавите отверткой запорную втулку демпфера вниз.
• Снимите стержень с набалдашником.

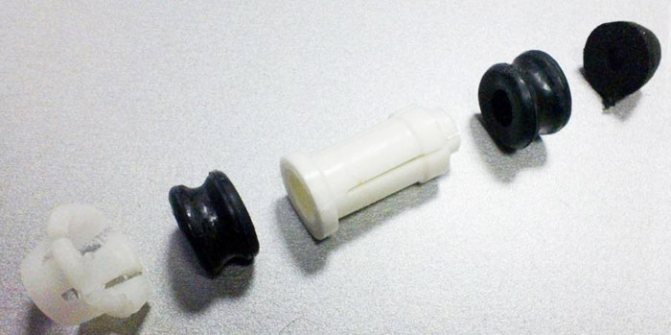

• Извлеките из него оставшиеся втулки.
• Замените их в обратном порядке как на картинке.

Перед установкой на место полностью соберите стержень с втулками, наденьте его не рычаг и резко ударьте вниз, чтобы посадить его на место.

Если необходимо заменить полностью кулису, то к отвертке добавьте ключ на 10 (лучше торцовый или головку):

• снимите декоративную панель;
• открутите пыльник;
• ключом на 10 открутите механизм;
• извлеките его из коробки.

После ремонта или при замене сборка производится в обратном порядке.

Качество ремкомплектов втулок оставляет желать лучшего и люфт стержня остается достаточно велик, поэтому некоторые вместо пластиковых и резиновых втулок просто подбирают по размеру простой шланг и крепят на него.

Тюнинг рычага

Рычаг скоростей расположен на «семерке» несколько неудачно, некоторые считают, что он длинноват, другие далеко тянуться и общее замечание при включении задней скорости к основным добавляется, что бьемся рукой о коленку пассажира.

Некоторые подбирают подходящие по размеру рычаги от  иномарок и закрепляют их. Второе, и самое простое, при самостоятельной модернизация рукоятки, это просто сделать ее покороче. Для этого стержень рычага отпиливают на 5 — 7 см длины и заново нарезают резьбу.

https://youtube.com/watch?v=afglBm-C0ng

Самый радикальны способ тюнинга, это перенос рычага ближе к водителю и уменьшение его хода при переключении передач. Выглядит, при доводке до логичного конца, солидно.

Более подробно о такой процедуре прочитайте на сайте.

Приведенный тюнинг рычага делает уникальным салон вашей машины, но не забывайте о безопасности вождения ведь приведенные примеры имеют свои плюсы и минусы и делать их или нет решать Вам.

Процедуры снятия и монтажа рычага

Особенности разборки и установки рычага зависят от марки и модели конкретного автомобиля. Процесс несложный — если знать, что именно нужно делать.

Вот как снять рычаг коробки передач и установить новый на примере автомобиля Land Cruiser:

Рычаг переводится в режим «нейтраль».
Демонтируется панель с подстаканником. Для этого ее нужно аккуратно потянуть. Фиксация осуществляется с помощью клипс, поэтому снять панель легко.
Отсоединяется клемма кнопки start / power.
Откручиваются саморезы, фиксирующие ручку КП со стороны лобового стекла.
Теперь рычаг снимается, но не до конца, так как его продолжают удерживать два провода. Их необходимо перекусить в такой точке, где будет удобнее наживлять провода от нового рычага.
Установка детали проводится в обратной последовательности

Важно не перепутать провода в процессе подсоединения. В противном случае придется разбирать все по новой и правильно состыковывать проводку.

Большая часть рычагов (так называемая классика) демонтируется / монтируется по следующим алгоритмам:

Демонтаж рычага:

1. Демонтируется консоль, рычаг переводится в режим «нейтраль».
2. Декоративный чехол рычага убирается в верхнее положение, но не снимается.
3. Точно так же сдвигается в верхнюю точку и основной чехол (так называемый пыльник).
4. Затем необходимо сдвинуть рычаг вниз и при помощи отвертки заклинить запорную втулку.
5. После этого запорная втулка отводится от рычага, стержень рычага снимается.
6. Втулку следует внимательно осмотреть. Если на ней имеются повреждения, деталь деформирована или утратила эластичность, то ее придется заменить на новую. Степень вибрации КПП напрямую зависит от состояния запорной втулки. Извлечь старую деталь можно, воспользовавшись проволочным крючком или подцепив отверткой.
7. То же касается дистанционной и упругой втулки. При наличии вибраций или прокручивания достаточно поменять расходники на новые.

описание и инструкция с видео

Это не особо ломающаяся деталь коробки передач и редко требующая замены. Но периодически она происходит. В статье покажем как снять рычаг переключения передач на ВАЗ 2107.

Где находится

Размещен он в салоне машины, ниже приборной панели, справа от водителя (или слева, если машина праворульная). Используют его для переключения передач в КПП.

Рычаг переключения – деталь надёжная и устойчивая. Но из-за халатного и не бережного использования, она тоже ломается. Если резко начинаете хватать рычаг управления или давить на него, то ремонта не избежать. Перед началом замены в ВАЗ 2107, необходимо понять, как его снять с коробки.

Распространённые болезни – дребезжание и болтание ручки. Назовём это первой стадией. Если не устранить проблему сразу, в дальнейшем придётся полностью заменить элемент. К данной детали, как и к прочим в машине, нужно относиться бережно и спокойно. Не дёргать её, спешить и вдавливать в «кормушку». Если скорости не переключаются плавно и комфортно, то, вероятно, не выжали сцепление до конца, либо проблемы с коробкой. И ремонтировать нужно её, а не ручку.

Нам помогут:

• гаечный ключ;
• отвёртка.

Инструкция

1. Установите автомобиль ВАЗ 2107 на подставки.
2. Устраните систему выпуска и снимите термозащитный кран.
3. Предварительно стащите чехол с ручки.

   Снимаем чехол

4. Удалите стопорную скобу и шайбу. И выньте тягу переключения, она расположена сбоку.
5. Снизу поставьте гаечный ключи и прокрутите его на 90 градусов. Отожмите сферический вкладыш.
6. Вытяните ручку.
7. Смажьте вкладыш смазкой.
8. Установите ручку с вкладышем (стрелки должны показывать направление продольной оси).
9. Давите сверху на вкладыш. Зафиксируйте его.
10. Закрепите чехол так, чтобы стрелка указывала вперёд.
11. Положите шайбы и вставьте тягу. Закрутите скобу.
12. На место поставьте термозащитный кран, а также систему выпуска.
13. Закрепите чехол, оденьте рукоятку. Зафиксируйте состояние.

Теперь вы знаете, как произвести данную замену на ВАЗ 2107. Надеемся, что наша статья была полезна. Пускай ваш автомобиль работает долго и исправно.

Видео «Замена рычага КПП»

Предлагаем к просмотру видео, в котором показано как нужно менять рычаг.

Как демонтировать рычаг КПП ВАЗ 2107

Если у Вас были проблемы с люфтом именно во втулках, то заранее нужно приобрести ремкомплект ручки кпп ваз 2107 и после её демонтажа.

Перед началом работ приготовьте отвертку.

• Установите коробку в нейтраль.
• Сдвиньте чехол.
• Выдавите отверткой запорную втулку демпфера вниз.
• Снимите стержень с набалдашником.
• Извлеките из него оставшиеся втулки.
• Замените их в обратном порядке как на картинке.

Перед установкой на место полностью соберите стержень с втулками, наденьте его не рычаг и резко ударьте вниз, чтобы посадить его на место.

После ремонта или при замене сборка производится в обратном порядке.

Качество ремкомплектов втулок оставляет желать лучшего и люфт стержня остается достаточно велик, поэтому некоторые вместо пластиковых и резиновых втулок просто подбирают по размеру простой шланг и крепят на него.

Замена своими руками

Для замены узла необходимо следующее:

• бутылка уайтспирита;
• три хомута размером 200×4;
• мягкая тряпочка;
• аэрозоль Мовиль или аналог;
• любая смазка для обработки подшипников, подойдет как Мобил Гриз, феола, так и любая другая хорошего качества;
• WD-40 для того, чтобы открутить заржавелые детали.

Кроме того, понадобятся запасные комплектующие, а именно:

• трубки;
• — наконечники;
• сайлентблоки;
• комплект для ремонта рейки;
• пыльник.

Из инструментов нужно запастись:

• молотком;
• ключами на «22», с внутренним восьмигранником;
• зубилом;
• карданом;
• съемником, для демонтажа наконечников.

Теперь за работу

1. Первым делом нужно обработать моторным маслом (WD-40) все крепежи и детали, оставить на полтора часа. После, повторить обработку моторным маслом и к работе приступать лучше через сутки, в противном случае отвинтить прикипевшие детали просто невозможно, вы либо сломаете резьбу и повредите важные узлы, либо сломаете что-то себе. Чтобы избежать такой неприятности, лучше все делать с расстановкой, без спешки.
2. Когда масло пропитает крепежи, можно браться за демонтаж. Фиксируем автомобиль, ставим подпорки под колеса. Не забываем про ручной тормоз, блокируем руль.
3. Отсоединяем питание и снимаем передние колеса.

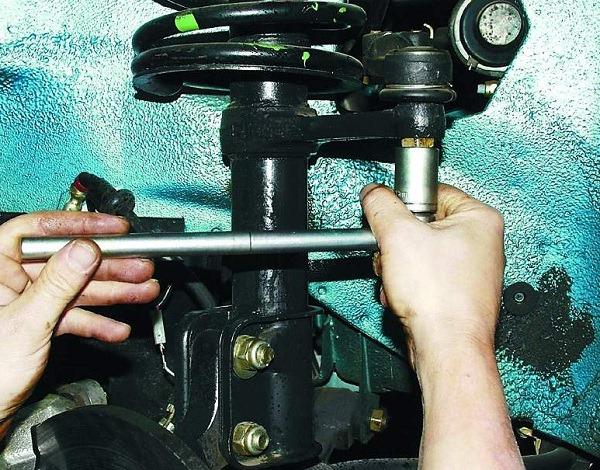

4. Отвинчиваем гайки с наконечников;

КПП ВАЗ 2107: что это такое

Что такое КПП в конструкции автомобиля? Аббревиатура «КПП» расшифровывается как «коробка переключения передач». Так называется агрегат, который призван изменять частоту крутящего момента.

Назначение КПП — выполнять функцию преобразования величины крутящего момента, которая идёт от мотора, с передачей этой энергии трансмиссии. Только так возможно переключение скоростей по нарастающей.

КПП на ВАЗ 2107 появилась в 1982 году вместе с новой моделью в линейке АвтоВАЗа — «семёркой». Конструктивно и практически эта коробка и по сей день считается самым продвинутым агрегатом среди классических механических КПП.

Впервые пятиступки стали устанавливать именно на ВАЗ 2107

Устройство коробки передач

На ВАЗ 2107 устанавливается пятиступенчатая коробка передач, то есть изменения частоты крутящего момента возможны в пяти позициях. При этом пять передач позволяют с разной скоростью ехать вперёд, а шестая считается задней и включается в тот момент, когда водителю необходимо сдать назад.

Схема переключения этих передач ничем не отличается от классической четырёхступенчатой, которая устанавливалась на более ранние модели ВАЗ. Водителю достаточно выжать педаль сцепления и передвинуть рычаг переключения скоростей в нужную позицию.

Внешне устройство коробки не позволяет понять внутренней конструкции элементов

Надо заметить, что конструктивно коробка на «семёрке» является довольно-таки сложным прибором, поэтому диагностику и ремонт этого устройства обычно доверяют только профессионалам. Однако основные параметры «семёрочная» коробка переняла у «пятёрочной», так как конструкторы АвтоВАЗа брали за основу новой коробки КПП с ВАЗ 2105.

Таблица: соотношения передаточного числа на ВАЗ 2105 и ВАЗ 2107

Модель	ВАЗ 2105	ВАЗ 2107
Главная пара	4.3	4.1 / 3.9
1-я передача	3.667	3.667
2-я	2.100	2.100
3-я	1.361	1.361
4-я	1.000	1.000
5-я	0.801	0.820
Задняя	3.530	3.530

Говоря об общей конструкции КПП на ВАЗ 2107, следует иметь ввиду, что внешне она имеет форму закрытого корпуса. При этом полностью закрыты только три её стороны (для этого используются специальные прочные крышки), а четвёртая сторона короба «перерастает» в ручку переключения передач. Все крышки плотно прилегают к коробке, места их соединений загерметизированы.

В составе КПП насчитывается до 40 элементов

Основные же элементы переключения скоростей «прячутся» в корпусе КПП:

• первичный вал (на нём установлены четыре приводные шестерни и синхронизаторы);
• вторичный вал (на его поверхности крепятся сразу десять шестерёнок);
• промежуточный вал.

Рассмотрим каждый элемент в отдельности, чтобы понимать хотя бы общий принцип конструкции и работы коробки передач.

Первичный вал

Уже по названию можно понять, что первичный вал — это основополагающий элемент коробки. Конструктивно вал является одним целым с четырьмя зубчатыми шестерёнками и вместе с ними вращается на подшипнике. Сам же вращающийся подшипник зафиксирован в нижней части коробки и для надёжности соединения уплотнён сальником.

Все шестерни, размещённые на валу, имеют разные габариты для удобства соединения

Вторичный вал

Можно сказать, что вторичный вал является как бы логическим продолжением первичного в пространстве корпуса. На нём стоят шестерни 1-ой, 2-ой и 3-ей передач (то есть все нечётные). Все десять шестерёнок на этом валу имеют различные габариты, поэтому и обеспечивают преобразование величины крутящего момента.

Вторичный вал так же, как и первичный, вращается на подшипниках.

Вторичный вал можно назвать основным элементом КПП из-за повышенных нагрузок, которые приходятся на его шестерни

Промежуточный вал

Основная задача этого элемента — служить своеобразной «прослойкой» между первичным и вторичным валами. На нём также имеются шестерни, являющиеся с валом единым целым, через которые и передаётся передача крутящего момента от одного вала к другому.

Главная задача этого элемента — стыковать между собой работу первичного и вторичного валов

Набор вилок

Простота переключения передач во время движения предоставляется набором вилок. Их приводит в движение рычаг переключения. Вилки нажимают на ту или иную шестерню определённого вала, заставляя механизм работать.

Через вилку происходит переключение скоростей автомобиля

Как поставить рычаг КПП

Все работы производятся в обратном порядке. В зависимости от модели некоторые нюансы могут меняться. Например, у «Пассатов» часто возникает проблема с установкой рычага на место. Причина кроется в том, что кнопка блокировки, которую необходимо зафиксировать, возвращается в исходное положение. Приходится отщёлкивать фиксатор изнутри ручки, чтобы установить ее на место.

Замена рычага АКПП неквалифицированным мастером чревата неправильной установкой, которая приводит к некорректной работе системы и сбоям показаний датчика. Обращение в специализированный сервис избавит от подобных последствий и исключит риск повторного ремонта.

Иногда владельцы автомобилей сталкиваются с проблемой снятия рычага переключения передач. Эту процедуру нужно проводить при замене сайлентблоков рычага или растяжки, а также при замене самого рычага. Растяжку снимается для замены сайлентблоков на ней или же для полной разборки передней подвески. Так как эти процедуры ремонта не являются очень тяжелыми, то можно произвести съем рычага самому, а не обращаться на СТО за помощью.

Совет:

работу желательно проводить при наличии смотровой ямы или подъёмника.

Как снять рычаг переключения передач на Ваз 2107

В первую очередь переведите рычаг в положение нейтральной передачи, затем поднимите верхний защитный чехол, который закрывает МКПП. Для снятия рычага вам понадобится только узкая плоская отвертка. Вдавите рычаг и отверткой вытащите из рычага защелку. После чего снимите его с наконечника механизма выбора передач. Затем крючком из стальной проволоки вытащите из полости рычага пластиковую втулку.

Если вы не обладаете достаточным опытом и не знаете, как разобрать и собрать МКПП Жигулей, то разбирать устройство выбора передач не рекомендуется. Там много мелких деталей, которые могут упасть внутрь коробки, в результате потребуется серьезный ремонт.

Замена рычага КПП на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!Рычаг КПП – он является одним из важных элементов при выборе скорости у автомобиля. На данный момент как таковых разновидностей рычагов продаётся много, и в связи с этим люди их меняют на тот который более всего удобен им, потому что встречаются люди которым нравятся длинные рычаги, а встречаются и такие кому нравятся лишь короткие. Но не всем известно как поменять данный рычаг на машине и поэтому специально для таких людей была подготовлена инструкция по замене рычага в картинках.

Примечание!Для замены рычага вам понадобиться лишь отвёртка!

Когда нужно менять рычаг КПП?

Как заменить рычаг кпп на ВАЗ 2101-ВАЗ 2107?

Снятие:1) Для начала включите нейтральную скорость на автомобиле, поставьте для этого рычаг переключения передач в нужное положение.

2) После чего сдвиньте на верх верхний чехол рычага, но не снимайте его а просто оставьте в верхней части.

3) Затем таким же образом, сдвиньте на верх но только уже нижний или как его ещё называют основной чехол рычага и так же оставьте его верхней части, поддерживая при этом рукой.

4) Следом утопив в самый низ рычаг, зафиксируйте отверткой запорную втулку.

Примечание!На фото самой втулки не видно, но приблизительное её местонахождение указано стрелкой!

5) И после чего отведите запорную втулку от рычага, и в это же время снимите рычаг с механизма.

Примечание!Если ваш рычаг переключения издает сильную вибрацию, то можно и вовсе не заменять его на новый, вы просто проверьте состояние внутренней втулки, если будет обнаружено что втулка деформирована или же сильно затвердела тогда замените ее на новую! (О том как снять эту втулку, см. в низу статьи в рубрике «Для новичков!»)

Установка:1) Установка нового рычага осуществляется в обратном порядке снятию.

Для новичков!Вопрос: Как извлечь внутреннюю втулку из рычага?Ответ: Возьмите в руки какой либо проволочный крючок или же отвёртку, и при помощи неё извлеките втулку из рычага как это показано на рисунке:

Дополнительный видео-ролик:Более подробно процесс снятия и установки рычага, см. в интересном видео-ролике который расположен чуть ниже:

Ремонт КПП

При обнаружении одной из неисправностей коробку следует отремонтировать, чтобы предотвратить ее полный выход из строя.

Перед ремонтом надо подготовить место, инструмент, промывочную жидкость, лучше керосин, ветошь, коробочки для мелких деталей.

Снятие КПП лучше проводить на эстакаде или яме.

Подготовка инструментов

При снятии и ремонте коробки передач потребуется следующий инструмент:

• молоток;
• мощная отвертка;
• две простые плоские отвертки и одна крестообразная;
• головки на 13 мм и 17 мм с удлинителем;
• торцовые ключи на 10 мм и 19 мм;
• пинцет;
• набор гаечных ключей;
• обтирка или ветошь;
• емкость для отработанного масла.

Демонтаж коробки с автомобиля

Прежде чем демонтировать КПП, необходимо автомобиль поставить на эстакаду, подпереть колеса, чтобы не двигался. Отсоединить минусовую клемму на аккумуляторе или выключить массу, если есть. Слить трансмиссионное масло.

Далее по порядку, в салоне:

снять панель радиоприемника;

демонтировать рычаг коробки;

двумя отвертками разжать лепестки и снять демпфер с рычага;

снять крышку, прикрывающую отверстие в полике;

под автомобилем:

• отсоединить электрические провода от коробки и от стартера;
• снять стартер;
• отсоединить карданный вал, разобрав эластичную муфту;

• отсоединить привод спидометра;
• отсоединить и снять трубу выхлопных газов;

открутить крышку, закрывающую корзину сцепления;

поставить опору под коробку;

• торцовым ключом на 19 мм открутить болты, крепящие корпус КПП к блоку цилиндров двигателя;
• вставить отвертку между картером и блоком, отжать картер от блока;
• снять коробку.

Снятие этого агрегата лучше проводить вдвоем, так как его вес 23 кг. Вариант снятия можно посмотреть на видео:

Разборка коробки

Прежде чем разбирать коробку, ее необходимо тщательно промыть керосином или уайт-спиритом.

Разборку лучше делать на верстаке с достаточной площадью столешницы, имея рядом коробочки для складирования мелких деталей.

При работе нужно быть внимательным и запоминать, что где находится, потому что предстоит ее еще собирать.

Процесс разборки коробки показан на видео. Мастер от начала до конца показывает и рассказывает, как это сделать:

Смена подшипника

Одна из частых и серьезных неисправностей коробки — это износ подшипников. Эти детали устроены так, что не подлежат ремонту. Поэтому их меняют на новые той же марки.

В коробке передач «Жигулей» установлены четыре вида подшипников. У каждого вала свои, разные в исполнении и размерах.

Процесс снятия подшипников подробно показан на видео в главе «разборка коробки». Подшипники первичного вала, можно поменять, не разбирая КПП.

Как поменять подшипник первичного вала, показано на этом видео, на примере коробки от «Нивы»:

Ремонт коробки ВАЗ 2107

Перед началом работ следует тщательно очистить наружную поверхность КПП и отмыть при помощи керосина.

Важно: перед тем, как осуществить ремонт коробки передач ВАЗ 2107, необходимо слить из нее трансмиссионное масло. Проще это сделать перед снятием с машины

Дальнейшие действия производятся в такой последовательности:

• Снять вилку сцепления с коробки передач.
• Демонтировать фланец резиновой муфты со вторичного вала коробки передач.
• Открутить и снять поперечину крепления КПП.
• Демонтировать привод спидометра.
• Снять датчик включения ламп заднего хода.
• Снять манжету с шаровой опоры рычага КПП.
• Открутить гайки, крепящие крышку корпуса рычага КПП к задней стенке картера.
• Снять корпус и прокладку со шпилек.
• Открутить гайки крепления трубы для выпуска газов.
• Снять кронштейн крепления, вынуть закладной болт.
• Отвернуть 5 гаек задней крышки коробки передач ключом на 13.
• Открутить 10 гаек нижней крышки ключом на 10.
• Снять крышку вместе с прокладкой.
• Открутить еще одну гайку задней крышки.
• Утопить шток 1 и 2 передачи при помощи отвертки.
• Обстукивая заднюю крышку, демонтировать ее с КПП вместе с прокладкой.
• Извлечь заглушку блока шестерен заднего хода и 5-й передачи (ремонт 5 передачи ВАЗ 2107 зачастую заключается в замене изношенных шестерен или подшипника).
• Вынуть 5-ю передачу и передачу заднего хода.
• Установить заднюю крышку на деревянные бруски и выпрессовать подшипник блока 5-й передачи.
• Демонтировать уплотнительную прокладку.
• Выпрессовать сальник из передней крышки КПП и вынуть пассатижами (если необходима его замена).
• Снять пружинное кольцо с вала КПП.
• Отвернуть болт, фиксирующий передний подшипник, и демонтировать его вместе с шайбами.
• Открутить болт шестерен
• Сдвинуть вилку 5 передачи и снять блок шестерен.
• Зажать блок шестерен в тисках.
• Демонтировать шайбу вторичного вала.
• Отвернуть болты крепления крышки и снять последнюю вместе с прокладкой.

Важно: ремонт КПП ВАЗ 2107 подразумевает обязательную замену всех прокладок на новые. Поэтому перед работой следует запастись комплектом прокладок.

• Извлечь из отверстий картера пружины, фиксирующие штоки.
• Извлечь шарики-фиксаторы при помощи резиновой груши (за счет создания в ней низкого давления).
• Шестерню 5-й передачи и синхронизатор снять со вторичного вала.
• Снять кольцо.
• Снять муфту 5-й передачи, сдвинув вилку включения передач.
• Снять промежуточную шестерню заднего хода с оси.
• Демонтировать шток включения задней и 5-й передачи, вилку включения и втулку штока.
• Открутить болт крепления штока.
• Вытащить блокировочный сухарь.
• Разжать стопорное кольцо, относящееся к 5-й передаче.
• Снять с ступицу, пружинную шайбу, шестерню и подшипник заднего хода с вала.
• Извлечь передний подшипник промежуточного вала.
• демонтировать промежуточный вал.
• Снять часть кольца заднего подшипника.
• Открутить болт, крепящий к штоку вилку 3-4 передачи.
• Снять шток 3-4 передач и вилку.
• Вытащить блокировочный сухарь.
• Открутить крепления вилки 1-2 передач.
• Демонтировать шток и вилку 1-2 передач.
• Открутить винты крепления пластины подшипника вторичного вала, используя ударную отвертку.
• Выдвинуть из картера подшипник.
• Демонтировать первичный вал.
• Вынуть роликовый подшипник из вала.
• Поддеть фиксирующее кольцо промежуточного подшипника вторичного вала и снять подшипник.
• Демонтировать вторичный вал.
• Открутить гайку и снять ось заднего хода.
• Снять с вала синхронизатор 3-4 передач и пружинную шайбу вала ступицы.
• Извлечь ступицу муфты стабилизатора и шестерню 3 передачи.
• Выпрессовать из шестерни вторичный вал.
• Снять втулку шестерни вала и снять шестерню и синхронизатор 1 передачи.
• Демонтировать ступицу муфты 1-2 передач и муфту синхронизатора.
• Снять шестерню 2 передачи и кольцо подшипника.
• Демонтировать тарельчатую шайбу.
• Выпрессовать из кольца подшипника вторичный вал.
• Вытащить стопорное кольцо, пружину 4 передачи.
• Продолжить ремонт КПП ВАЗ 2107 (5 ступка), разбирая другие передачи.
• Все изношенные детали заменить новыми.
• Собрать КПП, выполняя действия в обратной последовательности.
