Как заменить пыльник внутреннего шруса на ниве

ШРУСы на Chevrolet Niva: какие элементы бывают

Равномерная передача крутящего момента на ведущих (в случае с Нивой Шевроле, передних) колесах обеспечивает маневренность и плавность хода. Надежность на дороге – основа безопасности, поэтому состоянию всех узлов нужно уделять максимум внимания.

По конструктивным особенностям детали  выделяют:

• внутренние;
• наружные.

Стоит учитывать, что колесо будет поворачиваться плавно и быстро, если все элементы в узле исправны. В конструкции Нивы Шевроле существуют особенности, которые не позволяют осуществить передачу вращения колесу, используя шрус в единственном экземпляре. Именно по этой причине в переднем приводе этих деталей всегда устанавливается две.

Также нужно учитывать, что детали испытывают разные по интенсивности нагрузки. Быстрее выходит из строя та, которая находится у коробки передач, так как давление на деталь выше. Визуально отличить элемент не сложно – внутренний шарнир по габаритам больше, чем наружный. Задача второго элемента в паре – передавать вращение непосредственно на колесо. Небольшие размеры объясняются размеры ограниченностью свободного пространства в районе ведущего колеса.

Из чего состоит ШРУС

Обязательно перед тем как снять на «Ниве» внутренний ШРУС, нужно запомнить следующее. Каждый автовладелец решает сам для себя: либо он меняет самостоятельно узел, либо обращается за помощью к специалистам. Но и в первом, и во втором случае необходимо знать, из каких деталей состоит ШРУС, и уметь разбираться в механизме.

ШРУС состоит из:

• Шариков.
• Кулака.
• Корпуса.
• Сепаратора.
• Внутреннего и внешнего пыльников.

ШРУС является внешней деталью, расположенной на самом днище автомобиля. Внутренний и внешний пыльники выполняют две основные функции: они защищают шарнир от грязи и пыли.

Стоит отметить, что на каждом приводе колеса располагается по два механизма. У этих механизмов одно строение, единственное, они отличаются друг от друга формой и размерами. На большинстве моделей автомобилей, как правило, правый и левый ШРУСы взаимозаменяемы.

Поэтому если возникают на этот счет какие-то сомнения, то лучше всего подъехать в автосервис и уточнить у специалистов.

Бывает так, что весь механизм требует замены, но наиболее часто стирается наружный механизм, а внутренний продолжает функционировать. Однако порой и он может требовать замены.

Сама по себе конструкция этого механизма достаточно простая. И в этой конструкции есть сепаратор, который прокручивает шарики. Они располагаются в желобах кулака и внешнего корпуса. Все эти элементы закрывают пыльники. Именно они защищают детали от попадания пыли и грязи, а также благодаря им не вытекает смазочный материал.

Если требуется замена, то можно либо новый механизм установить, либо только поменять его отдельные детали.

Проверка ШРУСА

Для начала следует приподнять автомобиль на домкрате и посмотреть, не треснул ли пыльник. Если в нем имеются видимые повреждения, то наверняка внутри собралось большое количество грязи, которая и будет вызывать неприятный хруст при поворотах и стартах с повернутыми колесами.

Как правило, в этом случае достаточно прочистить и промыть бензином внутренние детали, смазать их, и снова собрать воедино. Кроме смазки нужно будет еще поменять пыльники на новые. Но если долго эксплуатировать авто с грязью внутри ШРУСов, это может привести к их полному выходу из строя, именно поэтому при малейшем хрусте нужно сразу бить тревогу. Не забываем, что замена ШРУСа на ВАЗ 2110 или на любой другой модели автомобиля, будет стоить примерно 1500 рублей, эта стоимость – только за деталь.

Как диагностировать износ шарниров

Существует проверенный способ диагностики износа шарниров. Для этого можно «стартануть» с вывернутыми колесами, если при этом ощутим явный хруст в передней части ходовой, значит, их придется менять. Для полной достоверности можно еще покрутиться на машине или стартовать со слегка повернутыми колесами. Вы сразу прочувствуете, хрустит левый или правый механизм. Если – оба, то придется поднимать машину на домкрат и определять, в каком из них имеется люфт. Если люфрят оба шарнира, нужно готовиться к приличным расходам.

Признаки износа будут видны, если поставить автомобиль на домкрат с той стороны, где слышен хруст. Затем нужно взяться рукой за привод и пошатать его в разные стороны. Если чувствуется значительный люфт – подшипники точно износились, и можно готовиться к покупке нового ШРУСа.

Пара советов, которые помогут предотвратить износ ШРУСА

Несмотря на то, что многие автолюбители даже не подозревают о наличие подобной детали в их машине, как правило, они сами и являются виновниками ее поломки.

Нужно помнить, что агрессивная манера езды – это первая причина выхода шарниров из строя. В частности – это постоянные резкие старты с вывернутыми колесами и езда задним ходом при таком же положении руля. К тому же нужно помнить, по каким дорогам нам часто приходится ездить. Если пересеченная местность – это нормальные условия для езды, то пыльники нужно проверять чаще обычного. Кроме того, своевременная замена смазки в ШРУСах – залог их долговечной работы.

Агрессивная езда, как известно, это еще и резкие старты. Именно они являются причиной перегревания ШРУСов, а там, где высокие температуры – повышенный износ деталей, из каких высокопрочных материалов они бы ни были сделаны.

Рекомендации по выбору ШРУСов на Ниве

Первое, на что следует обратить внимание,
– количество зубьев (шлицов) на шарнире. До 2004 г

их было 22 (ступица
соответствовали этому числу), потом стало 24, но иногда по-прежнему ставили
узлы с 22-мя. Так что нужно на вашей машине их просто посчитать. Но если с этим
моментом все понятно, возникает иной вопрос – о производителе. Большинство
опытных владельцев Нив рекомендуют приобретать заводские шарниры, причем в
сборе с валами. Здесь единственный минус – огромное число контрафактной
продукции. Основных крупных поставщиков всего три: ВАЗ, БелМаг, Trialli. Барьер
по объему продаж в 5% преодолевает еще одна фирма – LGR.

Альтернативные производители:

• Pilenga;
• СТК;
• Hofer;
• Пекар;
• GKN.

ШРУС от АвтоВАЗа

Необходимые инструменты.

Начнем, пожалуй, со списка необходимого для работу оборудования. Это:

— плоскогубцы большого типа

— плоские отвертки в количестве двух штук

— выколотка, изготовленная из мягкого металла

— полиэтиленовый пакет и протирочный материал

Похожие новости

Замена Датчика Холостого Хода Ваз 2109 Инжектор… Как самостоятельно заменить регулятор холостого хода ВАЗ 2109 За холостые обороты двигателя отвечает регулятор холостого (РХХ), с его помощью мотор способен поддерживать оптимальные обороты необходимые во время работы без нагрузки для экономии топлива и увеличения срока службы рабочих механизмов двигателя. Кроме того, холостые обороты позволяют…

Замена Батарейки В Ключе Форд Мондео 3… Повернуть отвертку против часовой стрелки. Корпус делится на две составляющие. Верхнюю с самим «жалом» отставляем в сторону. Нижнюю также поддеваем отверткой в боковом шве и разделяем на две половины. В какой-то из них находится батарея. Аккуратненько с применением отвертки снять старенькую «таблетку» и воткнуть новейшую…

Причины

Слишком долгий срок эксплуатации. Если автомобиль проехал 10 тысяч километров без проблем, то пыльники следует поменять, не дожидаясь поломки.

Неаккуратная езда. При резких поворотах, быстрой езде «по кочкам» и выворачивании руля ШРУС принимает всю нагрузку на себя. Он может сломаться в любой момент, поэтому каждый автолюбитель должен знать, как заменить пыльник на Ниве.

Вода, пыль и грязь. В результате повреждения грязезащитного чехла в ШРУС попадает вода и пыль. Смешиваясь со смазкой, грязь приобретает свойства абразива и приводит к повреждению шарнира.

Теперь вы знаете, как поменять пыльник на кардане Нивы и как не допустить повреждения. Однако, за качественным ремонтом советуем обратиться к специалистам.

Процедура замены: пошаговый алгоритм

Ремонтировать изношенный узел бессмысленно, поэтому всегда выполняется замена наружного шруса Нива Шевроле. Замена повреждённой «гранаты» — операция трудоёмкая. Потребуются набор гаечных ключей, съёмники, а также опыт выполнения слесарных работ.

Наружный ШРУС

Замена повреждённого узла производится на снятой с автомобиля полуоси с «гранатами». Кузов приподнимают автомобильным домкратом, устанавливают надёжную подставку под машину, противооткатные башмаки. Это позволяет уберечь ремонтника от возможных травм. Перед подъёмом кузова машины следует отпустить гайку ступицы. Понадобятся головка, удлинитель для ключа. Далее нужно снять колесо, открутить нижнее крепление переднего амортизатора. Отвести его в сторону и закрепить подручными средствами. Также отворачивают болты на шаровой опоре.

Потом полностью удаляют гайку на ступице и, потянув на себя, вынимают «гранату».

Наружный шарнир можно заменить, не вынимая полуось.

Освобождают крепёжный хомут пыльника, отодвигают его как можно далее на полуоси. Молотком с надставкой ударяют по корпусу «гранаты» до её снятия с полуоси. Перед установкой новой детали обязательно меняют стопорное кольцо на полуоси, так как оно одноразовое. Установка шарнира производится в обратном порядке.

Внутренний ШРУС

Этот неисправный узел на Нива Шевроле можно заменить только после полного снятия полуоси с шарнирами равных угловых скоростей. Освобождают «ухо» и лыжи, что позволит прокручивать мост при снятии полуоси. Для удобства работы демонтированную полуось с «гранатами» стоит зажать в тисках. Замена внутреннего ШРУСа Нива Шевроле происходит так:

1. Снимают хомуты крепления защитных пыльников, сдвигают их как можно дальше.
2. Используют молоток и надставку для снятия повреждённой «гранаты». Нескольких ударов достаточно, чтобы демонтировать неисправную деталь.
3. Перед установкой нового шарнира тщательно очищают шлицы и устанавливают новое стопорное кольцо, так как оно одноразовое.
4. На ось ставят новый ШРУС, дополнительно наполняют защитный чехол смазкой, зажимают пыльник хомутом.

Полуось с новыми гранатами собирают и монтируют в обратном порядке. Процесс полностью представлен на видео:

Продлить срок службы шарниров равных угловых скоростей удастся, если следить за состоянием защитных чехлов на «гранатах», избегать плохих дорог и использовать только качественные запасные части.

http://lada-niva.ru/niva/16-3.htmlhttp://etlib.ru/blog/418-zamena-shrusa-na-nivehttp://razborkadonskoe.ru/zamena/zamena-shrusa-na-nive-2121-svoimi-rukami-instruktsiya-kak-pomenyat-vnutrennij-i-naruzhnyj-shrus-avtomobilya-niva-4h4.htmlhttp://swapmotor.ru/tehnicheskoe-obsluzhivanie/shrus-niva.htmlhttp://ddcar.ru/blog/remont/zamena-shrusa-niva-shevrole

Как поставить на место

Обратная сборка начинается со смазки вала и установки пыльников на свои штатные места. Далее, водворяются обратно стопорные кольца – делать это лучше в тисках. Следующий момент – установка шарнира на вал: нащупайте шлицы и опускайте его до соприкосновения с кольцом, расположенным снаружи. Теперь через деревянную прокладку ударьте по ШРУСу молоком, чтобы он встал на место. Пошевелите деталь в разные стороны, чтобы убедиться в ее надежной фиксации. Осталось поставить пыльники с хомутами.

Установка узла производится в порядке, обратном снятию. При этом рекомендуется использовать не штатные, а винтовые хомуты. Ступичную гайку нужно устанавливать новую. На заключительном этапе не забудьте с ее помощью отрегулировать зазор в подшипниках.

Замена переднего привода на ваз 2121 нива своими руками

Ремонт привода колес, инструкция по замене шрусов нива 2131, порядок снятия и установки шарниров привода нива 2131, ваз 2121. Снятие и установка передних приводов Устройство привода колес Нива 2121, Нива 2131, ремонт ремонт трансмиссии привод передних колес, замена

Работу проводим на смотровой канаве или подъемнике.

Операции показываем на примере правого привода ваз 2121 – его демонтаж более трудоемок. Сливаем масло из редуктора переднего моста (см. Замена масла в редукторе переднего моста).

Отворачиваем регулировочную гайку подшипников ступицы и снимаем конусную втулку (см. Замена подшипников ступицы). Отсоединяем нижнее крепление амортизатора нива 2121 от опорной чашки пружины нижнего рычага (см. Снятие амортизатора).

Отсоединяем нижнюю шаровую опору от нижнего рычага передней подвески (см. Снятие нижней шаровой опоры).

Отводим поворотный кулак в сторону и выводим хвостовик корпуса наружного шарнира из ступицы.

Накидным ключом «на 19» отворачиваем болт крепления кронштейна переднего моста к правому кронштейну опоры силового агрегата…

…и вынимаем болт.

Головкой «на 13» отворачиваем три гайки крепления кронштейна переднего моста и крышки подшипника корпуса внутреннего шарнира ваз 2121 к картеру редуктора.

Отводим кронштейн крепления переднего моста…

…и поддеваем монтажной лопаткой крышку подшипника корпуса внутреннего шарнира за приливы.

Выводим корпус внутреннего шарнира из редуктора…

…и снимаем правый привод нива 2131 в сборе.

Соединение крышки подшипника и картера редуктора уплотнено прокладкой.

Прокладка – несимметричная, поэтому она устанавливается на шпильки картера редуктора только в одном положении.

Левый привод снимаем аналогично, за исключением того, что три гайки …

…крепят только крышку подшипника.

Устанавливаем привод в обратной последовательности.

Снятие и установка приводов передних колес ВАЗ-2121

Привода передних колес снимаем при ремонтных работах или при возникновении неисправностей таких как:

• — шум, стук со стороны переднего моста при движении автомобиля (особенно на повороте), обычно этот дефект связан с износом деталей наружного шарнира, реже внутреннего;
• — деформация валов приводов валов, дефект вызван ударами о препятствия;
• — утечка смазки из-за разрыва защитного чехла внутреннего или наружного шарнира.

Работу нужно проводить на смотровой яме или подъемнике.

Операции показываем на примере правого привода — его демонтаж более трудоемок.

Сливаем масло из редуктора переднего моста.

Отворачиваем регулировочную гайку подшипников ступицы и снимаем конусную втулку. Отсоединяем нижнее крепление амортизатора от опорной чашки пружины нижнего рычага.

Заменяем наружный и внутренний на ВАЗ 2123 своими руками

Шарниры, как правило, изнашиваются равномерно.

Перед началом работ нужно подготовить соответствующий инструмент:

• баллонный ключ;
• отвертка;
• домкрат;
• молоток;
• надставка;
• тиски;
• опора под днище машины;
• ключи на 13, 17, 27.

Сначала нужно демонтировать привод, а после — менять внутренний и внешний шарниры. Порядок выполнения работ:

• открутить гайки крепления и отсоединить кардан от переднего моста;
• поднять машину, вывесить и демонтировать передние колеса;
• открутить нижние крепления амортизаторов от рычагов;
• отвернуть гайки, удерживающие корпуса подшипников внутренних шарниров равных угловых скоростей;
• открутить крепление редуктора к поперечине. Приподнять узел и зафиксировать его, подвязав или подставив опору.

Дальнейшие действия выполняются последовательно для левого и правого приводов.

• снять колпачок, защищающий ступичный подшипник;
• открутить гайку;
• снять втулку;
• поднять нижний рычаг, сжав пружину подвески;
• открутить крепления нижней шаровой опоры;
• отвести поворотный кулак в сторону, освободив шлицы внешнего ШРУСа;
• открутить приемную трубу от выпускного коллектора и отвести ее в сторону (эта операция нужна лишь для замены ШРУСов правого привода);
• отвести редуктор немного назад;
• вытащить привод.

Далее необходимо заменить шарниры новыми. Для этого придется отсоединить их от приводов. Делается это так:

• зажать ось в тиски;.
• демонтировать старый пыльник;
• используя надставку, сбить ШРУС со шлицов оси;
• очистить зубья от загрязнений;
• надеть новый шарнир;
• смазать деталь;
• надеть новый пыльник и зажать с помощью хомута.

Подробная инструкция по замене внутреннего и наружного пыльников ШРУСа Шевроле Нива

Подробные инструкции по замене привода Нива Шевроле: правого, левого и их сальников

ШРУСа Шевроле Нивы: карданные, наружные, внутренние

Замена гранат (шруса) ваз 21214, поэтапно

Поскольку передняя подвеска и ведущая ось Нивы 2121 устроена аналогично переднеприводному семейству концерна, то избежать поломки ШРУСов не удастся. На заканчивающийся ресурс указывают:

• Характерный хруст при движении с вывернутыми колесами;
• Рывки при разгоне;
• Увеличенная вибрация на ходу;
• Постукивания при преодолении неровностей.

Поскольку каждая из сторон имеет по две «гранаты»: внутреннюю и наружную, диагностика проблемы для каждой части имеет свои особенности. Так, для изобличения наружного ШРУСа необходимо дать на него максимальную нагрузку, вывернув колеса поочередно в каждую сторону и поддав газу, для внутреннего – следует найти прямой, заведомо неровный участок дороги. В зависимости от степени износа будет варьироваться интенсивность звуков и других проявлений.

Как правило, выдерживает элемент в аварийном состоянии долго. Однако в этом случае никто не сможет дать гарантии, когда развалится сама «граната» или подшипник. Общий ресурс нередко равен общему пробегу автомобиля за все время использования, но в большинство сдается к 120-130 тыс. км.

Причины поломки

Увеличение скорости износа происходит из-за особенностей вождения (частые и интенсивные разгоны при вывернутом руле), а также попадания песка и грязи через поврежденные пыльники к подшипникам.

Какой выбрать

В зависимости от года выпуска Нива 2121 может комплектоваться ШРУСами на 22 или 24 шлица. До 2002 года был распространен первый вариант, после 2002 года – второй. По иной версии, 22-шлицовые «гранаты» были распространены вплоть до 2007 года.

Верный способ определить тип – снять конусную шайбу ступицы по посчитать вручную.

Опыт эксплуатации показывает, что «гранаты» лучшего качества для Нивы выпускаются именно АвтоВАЗом, также при уверенности в происхождении изделия имеет смысл обратить внимание на продукцию CORAM и Pilenga

Снятие привода

Операцию по демонтажу приводных элементов возможна при наличии:

• Домкрата;
• Чурбака;
• Балонного ключа;
• Ключей на 13, 17 и 23 (первые две разновидности в двойном количестве);
• Шлицевые отвертки;
• Выколотка;
• Приспособление для снятия хомутов заводского производства или сделанное из переставных клещей;
• Пыльники;
• Хомуты;
• Ступичная гайка;
• Смазка ШРУС-4М;
• Ветошь для вытирания смазки;
• Керосин.

На слегка поддомкраченной машине убирается колпак, закрывающий ступицу, полностью отвинчивается ступичная и ослабляются колесные гайки.

Вывешивается колесо и демонтируется.

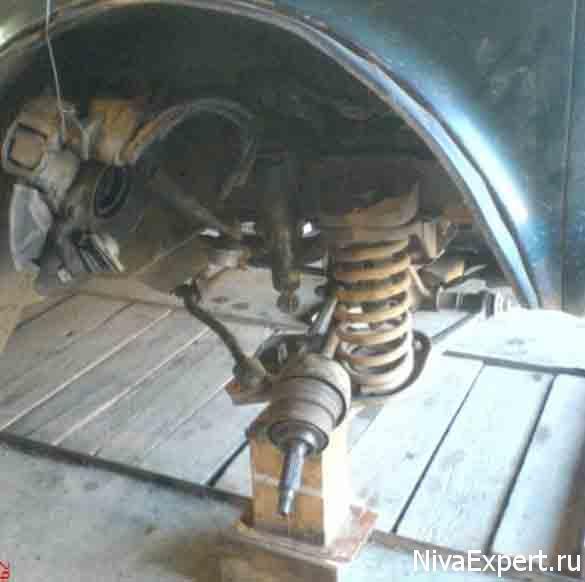

Нижний рычаг плавно опускается на крепкий чурбак.

Удаляются гайки, удерживающие шаровую опору (в количестве 3 шт). Вал наружного ШРУСа аккуратно выводится из поворотного кулака, путем отведения последнего назад и вверх.

Используя щипцы и отвертку, необходимо устранить хомуты пыльника внутреннего ШРУСа, а также непосредственно пыльник. Затем вынимается стопорное кольцо, расположенное внутри корпуса «гранаты», конструкция удаляется из автомобиля.

Разборка и обслуживание внутреннего ШРУСа

Когда внутренняя «граната» оказалась в руках, следует собрать выпавшие подшипники и поместить все элементы в ванночку с керосином, тщательно промыть от загрязнений и старой смазки.

Вал освобождается от стопорного кольца, удерживающего внутреннюю обойму шарнира, а также обоймы и сепаратора.

С помощью съемника или доработанных клещей стаскивается упорное колечко.

Разборка и обслуживание наружного ШРУСа

Аккуратно применяя выколотку и молоток по торцу обоймы, сбивается шарнир.

Следом с вала снимается стопорное кольцо.

И упорное колечко.

Все элементы промываются в керосине, очищаются железной щеткой.

Установка

После того, как все детали дефектованы, заменены на новые и помыты, установлены на свои места (кроме пыльников), осуществляется обработка пластичной смазкой ШРУС-4м. Средний расход для наружного – 60 см3, внутреннего – 150 см3.

Рекомендации

Вместо стандартных хомутов имеет смысл использовать винтовые. Также по окончании работы следует заменить ступичную гайку на новую и отрегулировать зазор подшипников.

Как поставить на место

Обратная сборка начинается со смазки вала и установки пыльников на свои штатные места. Далее, водворяются обратно стопорные кольца – делать это лучше в тисках. Следующий момент – установка шарнира на вал: нащупайте шлицы и опускайте его до соприкосновения с кольцом, расположенным снаружи. Теперь через деревянную прокладку ударьте по ШРУСу молоком, чтобы он встал на место. Пошевелите деталь в разные стороны, чтобы убедиться в ее надежной фиксации. Осталось поставить пыльники с хомутами.

Установка узла производится в порядке, обратном снятию. При этом рекомендуется использовать не штатные, а винтовые хомуты. Ступичную гайку нужно устанавливать новую. На заключительном этапе не забудьте с ее помощью отрегулировать зазор в подшипниках.

Снятие и установка приводов передних колёс (замена ШРУСов) Нива Шевроле

2. Вывесите автомобиль и снимите передние колеса.

3. Отсоедините Амортизационные стойки от нижних рычагов передней подвески (см. «Замена амортизатора передней подвески»).

5. Выверните болт крепления правой крышки подшипника редуктора переднего моста к поперечине передней подвески.

4. Отверните по три гайки крепления корпусов подшипников внутреннего шарнира правого и левого приводов.

7. Отверните гайку и снимите болт крепления левой крышки подшипника редуктора переднего моста к поперечине передней подвески.

6. Отверните четыре гайки крепления скоб подвески редуктора переднего моста.

9. Снимите колпак ступицы переднего колеса и отверните гайку ступицы.

8. Приподнимите редуктор переднего моста и закрепите его в этом положении любым доступным способом.

niva-chevy.ru

11. Сожмите пружину подвески, приподняв домкратом нижний рычаг. Отверните три гайки и выньте из рычага болты шаровой опоры. 10. Снимите гайку и центрирующую втулку. 13. Отсоедините приемную трубу от выпускного коллектора и нейтрализатора отработавших газов и отведите ее к двигателю (для снятия левого привода эта операция не требуется). 12. Отведите поворотный кулак в сторону. 15. …снимите правый привод. 14. Отведите редуктор назад и… 16. Аналогично снимите левый привод. 17. Устанавливайте приводы и все снятые детали в порядке, обратном снятию. При затяжке гаек ступиц колес отрегулируйте зазор в подшипниках (см. «Проверка и регулировка зазора в подшипниках ступиц передних колес»).

СцеплениеНеисправности сцепленияПрокачка сцепленияЗамена бачка сцепленияЗамена главного цилиндра сцепленияЗамена рабочего цилиндра сцепленияЗамена шланга сцепленияСнятие и ремонт сцепления Замена подшипника сцепленияКоробка передачНеисправности КПЗамена масла КППЗамена сальника вторичного валаСнятие и установка КППРазборка КППРемонт первичного валаРемонт вторичного валаРемонт механизма выбора передачРемонт привода механизма выбора передачОсмотр и проверка деталей КППСборка КППРаздаточная коробкаНеисправности раздаткиЗамена масла в раздаткеЗамена сальников раздаткиПривод датчика скоростиЗамена подушек раздаткиЗамена выключателя лампы блокировки дифференциалаСнятие раздаткиРазборка и сборка раздаткиКарданная передачаНеисправности карданной передачиПроверка карданной передачиСмазка карданной передачиСнятие промежуточного валаРемонт промежуточного валаСнятие карданной передачиРемонт карданной передачиПередний привод (ШРУС)Поломки переднего приводаСнятие приводов колёс (замена ШРУСов)Разборка приводов (замена пыльников ШРУСов)Передний мостПоломки переднего мостаЗамена масла редуктораЗамена сальника шестерни редуктораЗамена подшипника и сальника корпусаСнятие переднего редуктораЗадний мостПоломки заднего мостаОсмотр прокладок заднего мостаЗамена масла заднего мостаСнятие полуосиЗамена шпильки колесаЗамена сальника полуосиЗамена сальника ведущей шестерни заднего редуктораПроверка заднего редуктора на ходуСнятие заднего редуктораСнятие заднего мостаРазборка заднего моста

Снятие привода

Операцию по демонтажу приводных элементов возможна при наличии:

• Домкрата;
• Чурбака;
• Балонного ключа;
• Ключей на 13, 17 и 23 (первые две разновидности в двойном количестве);
• Шлицевые отвертки;
• Выколотка;
• Приспособление для снятия хомутов заводского производства или сделанное из переставных клещей;
• Пыльники;
• Хомуты;
• Ступичная гайка;
• Смазка ШРУС-4М;
• Ветошь для вытирания смазки;
• Керосин.

На слегка поддомкраченной машине убирается колпак, закрывающий ступицу, полностью отвинчивается ступичная и ослабляются колесные гайки.

Вывешивается колесо и демонтируется.

Нижний рычаг плавно опускается на крепкий чурбак.

Удаляются гайки, удерживающие шаровую опору (в количестве 3 шт). Вал наружного ШРУСа аккуратно выводится из поворотного кулака, путем отведения последнего назад и вверх.

Поворотный кулак закрепляется с помощью проволоки за подходящий выступ. Нижнее крепление амортизатора освобождается от рычага, после чего необходимо приподнять домкрат еще на несколько сантиметров вверх.

Используя щипцы и отвертку, необходимо устранить хомуты пыльника внутреннего ШРУСа, а также непосредственно пыльник. Затем вынимается стопорное кольцо, расположенное внутри корпуса «гранаты», конструкция удаляется из автомобиля.

Пошаговая инструкция для качественной замены

Если узел только начал сигнализировать о проблеме, то ремонтные работы смогут продлить срок эксплуатации. При полном износе (диагностика рекомендуется в СТО) проводить работы по реанимации деталей или приводить механизм в порядок не имеет смысла – требуется полная замена.

В большинстве случаев при сильной изношенности выполняется замена наружного шруса на Ниве Шевроле

Важно помнить, что предстоящий процесс потребует затрат времени и сил. Машину нужно отогнать к специальной яме, чтобы облегчить доступ к узлам и непосредственно шрусу

Инструменты:

• гаечные ключи (набор);
• молоток с надставкой;
• съемники.

Необходим опыт в проведении слесарных работ, если замена производится собственными силами.

Замена наружного шруса

Чтобы поменять наружную часть пары в узле, потребуется полностью снять с автомашины полуось с установленными на ней «гранатами». Последовательность действий в этом случае такая:

• кузов требуется поднять (применяется автомобильный домкрат);
• установить подставку, чтобы свести к минимуму вероятность несчастного случая, если домкрат не справится с задачей;
• устанавливаются противооткатные башмаки.

Предпринятые меры безопасности избавят от повреждений и травм. Основной момент: перед тем, как произвести подъем кузова, следует отпустить гайку ступицы. Для этой работы потребуется головку и удлинитель для ключа. Дальнейшая последовательность действий:

• снять передние колеса;
• открутить нижнее крепление, которое удерживает передний амортизатор;
• отвести максимально в сторону, чтобы проведение дальнейших работ не осложнялось;
• закрепить (используются любые доступные средства).

После этого этапа нужно отвернуть болты непосредственно на шаровой опоре. Следующая часть работ:

• полностью снять гайку на ступице;
• потянуть на себя и извлечь наружный шрус.

Наружный шарнир можно заменить, не вынимая перед этим полуось. Последовательность действий:

• требуется освободить крепежный хомут, который относится к пыльнику;
• отодвинуть максимально далеко на полуоси;
• по корпусу шруса потребуется ударить молотком (с надставкой);
• продолжать производить удары до момента полного снятия с полуоси.

Следующий этап:

• заменить стопорное кольцо, которое находится на полуоси;
• установить новую деталь.

Чтобы установить шарнир, все действия потребуется провести в обратной последовательности действий.

Watch this video on YouTube

Замена внутреннего шруса

Замены может требовать также наружное составляющее «гранаты». Этот узел можно привести в порядок только после полного снятия полуоси с шарнирами равных угловых скоростей. Все компоненты нужно предварительно отключить. Затем освобождаются другие элементы этого механизма. Затем можно начинать прокручивать мост при снятии полуоси.

Замена внутреннего элемента происходит следующим образом:

• снимаются хомуты пыльников;
• сдвигаются, чтобы не мешать работе рядом находящиеся детали;
• наносить удары молотком по «гранате» до момента полного снятия.

Неисправную деталь нельзя починить. Следующий этап действий:

• шлицы нужно тщательно очистить;
• установить новое стопорное кольцо — замена проходит полностью, так как деталь одноразовая и ремонту не подлежит;
• устанавливается новый шарнир.

В завершение на ось устанавливается новый элемент. Чтобы качество ремонта было высоким, поломок не происходило, рекомендуется наполнить защитный чехол смазкой. Затем зажать пыльник хомутом. После этого можно включить узел и начать использовать во время движения машины.

Watch this video on YouTube

Снятие привода

Операцию по демонтажу приводных элементов возможна при наличии:

• Домкрата;
• Чурбака;
• Балонного ключа;
• Ключей на 13, 17 и 23 (первые две разновидности в двойном количестве);
• Шлицевые отвертки;
• Выколотка;
• Приспособление для снятия хомутов заводского производства или сделанное из переставных клещей;
• Пыльники;
• Хомуты;
• Ступичная гайка;
• Смазка ШРУС-4М;
• Ветошь для вытирания смазки;
• Керосин.

На слегка поддомкраченной машине убирается колпак, закрывающий ступицу, полностью отвинчивается ступичная и ослабляются колесные гайки.

Вывешивается колесо и демонтируется.

Нижний рычаг плавно опускается на крепкий чурбак.

Удаляются гайки, удерживающие шаровую опору (в количестве 3 шт). Вал наружного ШРУСа аккуратно выводится из поворотного кулака, путем отведения последнего назад и вверх.

Поворотный кулак закрепляется с помощью проволоки за подходящий выступ. Нижнее крепление амортизатора освобождается от рычага, после чего необходимо приподнять домкрат еще на несколько сантиметров вверх.

Используя щипцы и отвертку, необходимо устранить хомуты пыльника внутреннего ШРУСа, а также непосредственно пыльник. Затем вынимается стопорное кольцо, расположенное внутри корпуса «гранаты», конструкция удаляется из автомобиля.

Приводы передних колес Нива Шевроле

Привод переднего колеса Шеви Нива: 1 – корпус внутреннего шарнира; 2 – фиксатор; 3 – хомут крепления чехла; 4 – вал привода колеса; 5 – защитный кожух чехла; 6 – защитный чехол; 7 – упорное кольцо обоймы; 8 – сепаратор; 9 – хомут; 10 – шарик; 11 – обойма наружного шарнира; 12 – стопорное кольцо; 13 – корпус наружного шарнира; 14 – хомут крепления кожуха. Крутящий момент на передние колеса передается от редуктора переднего моста через правый и левый приводы. Оба привода одинаковы по конструкции. Каждый привод состоит из вала 4 и двух шарниров равных угловых скоростей, установленных на его шлицевых концах. Корпус внутреннего шарнира 1 соединен с полуосевой шестерней редуктора переднего моста. Корпус наружного шарнира 13 соединен со ступицей переднего колеса. Обойма 11 соединена с корпусом 13 через шарики 10, которые расположены в пазах корпуса и обоймы. Обойма установлена на шлицы вала 4, упирается в кольцо 7 и зафиксирована на валу стопорным кольцом 12. В сжатом состоянии это кольцо свободно проходит через шлицевое соединение обоймы 11, что позволяет как соединять, так и разъединять шарнир и вал. Корпус внутреннего шарнира 1 отличается от корпуса наружного шарнира 13 тем, что имеет прямые пазы.

Снятие и установка передних приводов Шевроле Нива

Для замены шрусов на Шеви Нива потребуется инструмент: ключи на 13, на 17, на 27 и ключ для гаек колес.

Вывесите автомобиль и снимите передние колеса, отсоедините передний карданный вал от редуктора переднего моста, отсоедините амортизаторы от нижних рычагов передней подвески

Отверните по три гайки крепления корпусов подшипников внутреннего шарнира правого и левого приводов

Выверните болт крепления правой крышки подшипника редуктора переднего моста к поперечине передней подвески

Отверните четыре гайки крепления скоб подвески редуктора переднего моста

Отверните гайку и снимите болт крепления левой крышки подшипника редуктора переднего моста к поперечине передней подвески

Приподнимите редуктор переднего моста и закрепите его в этом положении любым доступным способом

Снимите колпак ступицы переднего колеса и отверните гайку ступицы Нива Шевроле

Снимите гайку привода и центрирующую втулку

Сожмите пружину подвески, приподняв домкратом нижний рычаг. Отверните три гайки и выньте из рычага болты шаровой опоры

Отведите поворотный кулак в сторону

Отсоедините приемную трубу от выпускного коллектора и нейтрализатора отработавших газов и отведите ее к двигателю (для снятия левого привода эта операция не требуется)

Отведите редуктор назад и снимите передний правый привод Шеви Нива, аналогично снимите левый привод. Установка переднего привода Нива Шевроле и всех снятых деталей выполняется в порядке, обратном снятию. При затяжке гаек ступиц колес отрегулируйте зазор в ступичных подшипниках.

Разборка и сборка приводов передних колес Нива шевроле (замена ШРУСа привода)

Если во время движения при поворотах автомобиля слышны стуки в переднем приводе, проверьте шарниры (гранаты) равных угловых скоростей. Если при покачивании вала привода рукой чувствуется люфт или грязезащитные чехлы порваны, такой шарнир необходимо заменить. Разбирать шарнир практически не имеет смысла. Это работа трудоемкая, а при порванном чехле попавшая в шарнир грязь уже привела в негодность детали шарнира. Детали шарнира по отдельности заменять нельзя, и поэтому самое оптимальное – заменить шарнир в сборе, а также его грязезащитный чехол. В крайнем случае допускается разборка для замены смазки внутреннего шарнира как менее подверженного попаданию воды и дорожной грязи. Появление следов смазки на шарнире указывает на то, что чехол порван.

Для замены ШРУСов на Нива Шевроле потребуется инструмент отвертка, раздвижные пассатижи и молоток.

При помощи отвертки и раздвижных пассатижей снимите большой и малый хомуты с чехла внутреннего шарнира

Сдвиньте чехол по приводному валу

Сбейте гранату с вала при помощи молотка и деревянной проставки, нанося удары по торцу обоймы

Для разборки внутреннего шарнира, поддев отверткой, снимите стопорное кольцо обоймы

Извлеките из шарнира Шеви Нива обойму в сборе с сепаратором и шариками

При помощи отвертки и пассатижей снимите большой и малый хомуты кожуха чехла наружного ШРУСа

Сдвиньте кожух и чехол по приводному валу

Сбейте шарнир с вала при помощи молотка и деревянной проставки, нанося удары по торцу обоймы

Снимите с вала чехол и кожух и промойте все металлические детали керосином до полного удаления старой смазки. Заполните ШРУс смазкой ШРУС-4 (количество смазки для наружного шарнира – 60 см, для внутреннего – 150 см). Установите гранату и снятые детали в порядке, обратном снятию.
