Ремонт стартера ваз 2107

Неисправности стартера

По мере эксплуатации транспортного средства с устройством пуска могут возникать неполадки различного характера. Каждая поломка проявляется со свойственными ей признаками, которые позволяют быстро и правильно выявить проблему и устранить её в короткие сроки.

Стартер работает, но двигатель не запускается

Если слышно, что стартер функционирует, но мотор при этом не крутится, то неполадки могут быть следующего характера:

1. Износ зубьев шестерни обгонной муфты. Это приводит к тому, что нет зацепления с зубцами маховика и вращение не происходит. Износ зубьев является нормальным процессом. Однако ускорить выход из строя этой детали может применение густого моторного масла, неправильное срабатывание реле либо длительное прокручивание стартером после того, как мотор уже запущен. При износе зубцов будет слышно характерное гудение устройства без каких-либо дальнейших действий. Зубцы могут износиться и на маховике, что возникает довольно редко. При поломке шестерни стартера потребуется замена бендикса.
2. Из строя может выйти сама вилка, вводящая шестерню в зацепление с маховиком. В такой ситуации будет слышно, что реле сработало, но ведущая звёздочка не сошла со своего места. Стартер при такой проблеме будет крутить, но без передачи крутящего момента на маховик.
3. Возможен перекос ведущей шестерни бендикса, при котором она не будет входить в зацепление с маховиком до конца. Происходит такое при деформировании пружины бендикса, подпирающей шестерню. Если в такой ситуации пытаться и дальше запускать двигатель, то могут обломаться зубья на бендиксе либо на самом маховике.
4. Может быть такое, что стартеру не удаётся раскрутить коленвал до того момента, чтобы произошёл запуск. Неисправность сводится к проблемам с питанием (проводка, щётки, окислившиеся клеммы АКБ). В такой ситуации стартеру будет попросту не хватать напряжения из-за его просадки.

При износе бендикса стартер будет крутить, но двигатель запустить не удастся

Стартер щёлкает, но не крутит

Если стартер издаёт щелчки, но при этом больше ничего не происходит, то причины нужно искать в следующем:

1. При одном мощном щелчке можно судить о том, что втягивающее реле работает, но силы этого устройства недостаточно для проворачивания мотора. Если было совершено несколько безуспешных попыток, стартер потребуется демонтировать для дальнейшей разборки и дефектовки деталей. Вероятными причинами такого явления могут быть износ щёток и втулок стартера, замыкание либо обрыв катушек, плохой контакт силового провода, неполадки со втягивающим или бендиксом.
2. При нескольких щелчках неисправность кроется во втягивающем реле, ненадёжном контакте между самим стартером и реле либо массой. Прежде чем приступить к ремонтным работам со стартером, необходимо проверить надёжность соединений, начиная от АКБ и заканчивая подключением проводов на пусковом устройстве.
3. Неисправности бендикса (поломка зубьев или вилки).

Видео: стартер щёлкает, но не вращается на примере ВАЗ 2110

https://youtube.com/watch?v=M4lhK1TG-ZM

Треск при включении стартера

Бывают ситуации, когда при попытке запустить двигатель автомобиля стартер издаёт звуки в виде треска либо скрежета. В этом случае неисправности могут быть следующего характера:

1. Крепёж стартера к силовому агрегату ослаб, в результате чего возникает вибрация.
2. Износился бендикс.
3. Отсутствие либо недостаток смазывающего материала на валу, что привело к затруднённому перемещению бендикса.
4. Поломка зубьев маховика.

Не включается стартер

Если стартер не реагирует на поворот ключа в замке зажигания, то причины нужно искать в следующем:

1. Неполадки втягивающего реле. Чтобы определиться, что проблема именно в этом элементе, необходимо подать напряжение напрямую от АКБ на силовую клемму стартера. Если мотор начнёт прокручиваться, то причина очевидна — тяговое реле неисправно. В нём довольно часто подгорают контактные пятаки, что потребует разборки устройства и зачистки контактных элементов.
2. Поломка замка зажигания. Иногда из строя выходит контактная группа, которую можно заменить без полной замены замка.
3. Неисправности с подачей питания. Необходимо проверить всю цепь от источника напряжения до потребителя.
4. Короткое замыкание в обмотке, о чём будет свидетельствовать характерный запах гари и появление дыма. В такой ситуации стартер нужно демонтировать и заменить обмотки либо перемотать старые.

Из-за подгорания контактов в контактной группе замка зажигания возможны проблемы с запуском стартера

Установка стартера ВАЗ 2107

Работа по установке стартера не сложная, но крайне ответственная. Поэтому перед установкой необходимо произвести визуальный осмотр, проверить комплектацию, убедиться в работоспособности стартера, в наличии центрирующей втулки стартера.

Чтобы «вернуть» стартер на штатное место, необходимо проделать следующие операции:

Установить стартер на штатное место и прикрутить самым длинным из болтов, затем парой более коротких.

Затянуть болты.

Установить силовой и управляющий провод, затянуть гайки крепления клемм.

Прикрутить опору жгута проводов стартера.

Установить аккумулятор, подключить к нему клеммы.

Установить (при наличии) грязезащитный щиток.

https://youtube.com/watch?v=ykpKvCZyIcQ

Совет: чтобы облегчить работы по снятию и установке стартера ВАЗ 2107, стоит перед началом работ снять воздушный фильтр на карбюраторном двигателе или растяжки впускного патрубка на инжекторе.

А если венец маховика стерся?

Если венец приказал долго жить, то это можно нащупать в прямом смысле слова после снятия стартера. Рукой проведите по зубьям и оцените степень их износа. Если нужно менять венец, то делается это после снятия коробки передач. С маховика аккуратно сбиваете старый венец. Если он впервые снимается, то можно немного схитрить и поставить его другой стороной. Зубья стираются только наполовину, поэтому для экономии средств можно использовать деталь повторно. Этим вы сэкономите рублей 300-400, но если есть желание поставить новый венец – сделайте это. Новое все же крепче, чем старое.

Но придется ее прогреть на газу несколько минут, больше никаких способов установить на маховик нет. Аккуратно надеваете венец, прижимаете и ждете несколько секунд, чтобы металл остыл и крепко обжал маховик. Снимать последний нет смысла, все можно сделать достаточно быстро, если у вас есть смотровая яма или эстакада. После проведенных работ проверьте работу механизма запуска, стартер не должен чувствовать препятствий при вращении ротора.

Где на ваз 2107 находится реле стартера

Стартер ВАЗ 2107 — это электродвигатель бесперебойного тока с 4 щетками и 4 полюсами. Данный агрегат располагается справа от блока цилиндров, фиксируется к картеру сцепления при помощи 3 болтов. С учетом комплектации на ВАЗ 2107 устанавливаются модели 5722.3708 либо 4216.3708-02.

Проверка работы стартера

Перебираем деталь

Прежде чем поменять стартер, потребуется проверить его работоспособность. Для этого используется мультиметр и схема стартера. Для начала необходимо выяснить, где находится данное устройство и как его снять. Агрегат чистится снаружи. Далее находится реле стартера на ВАЗ 2107 и проверяется его работоспособность. Вывод «50» соединяется с плюсом АКБ, а корпус устройства — с «минусом». Если втягивающее реле стартера исправно, тогда шестерня привода выводится через окно крышки, при этом должен быть слышен щелчок.

Затем проверяется состояние обмоток статора и якоря. Для первого агрегата данная процедура заключается в следующем:

1. демонтируется задняя крышка и разъединяется щеточный узел,
2. соединяется 1 щуп мультиметра с корпусом, а 2-й прикладывается поочередно к
3. выводам обмоток статора — данное устройство должно показывать сопротивление в 10 кОм и более,
4. далее щупы соединяются с выводами обмоток — если сопротивление идет к бесконечности, тогда есть обрыв.

Проверка обмотки якоря осуществляется следующим образом. Один щуп присоединяется к корпусу стартера ВАЗ 2107, второй — поочередно к контактным пластинам якоря. При этом уровень сопротивления должен превышать 10 кОм, что говорит об отсутствии замыкания.

Демонтаж и монтаж детали

Замена стартера ВАЗ 2107 осуществляется при поломке данного агрегата. Но как снять стартер ВАЗ, знают не все водители. Автомеханики рекомендуют делать это на смотровой яме или эстакаде. Провод снимается с минусовой клеммы АКБ. Если имеется ВАЗ 2107 инжектор, тогда предусматривается снятие грязезащитного щитка. Затем откручивается нижний болт, фиксирующий щиток. Для этого используются ключ на «10» и удлинитель. Болты, с помощью которых основной агрегат привинчен к картеру, откручиваются при помощи ключа на «13», удлинителем и карданом.

Разбираем деталь

Стартер отодвигается вперед. Для инжекторных моделей потребуется снять 2 растяжки впускного трубопровода. Карбюраторные 2107 предусматривают снятие воздушного фильтра, воздухозаборника и воздуховода.

Далее откручивается гайка, крепящая щиток. Данное устройство демонтируется. Следующий шаг заключается в откручивании болтов, крепящих наконечник провода, идущего к плюсу АКБ. Снятие стартера ВАЗ предусматривает разъединение провода с выводом «50». Он демонтируется со стороны отсека мотора. Для его подключения монтажные работы выполняются в обратной последовательности. Ремонт автомобиля проводятся, если не работает стартер или вышли из строя иные детали. Замена стартера на ВАЗ осуществляется при помощи торцевых ключей на «10» и «13», удлините кардана.Стартер отодвигается вперед. Для инжекторных моделей потребуется снять 2 растяжки впускного трубопровода. Карбюраторные 2107 предусматривают снятие воздушного фильтра, воздухозаборника и воздуховода.

Основные причины неисправностей

Автомеханики выделяют несколько причин неисправности стартера ВАЗ.

• Если при повороте ключа в замке зажигания стартер не крутит, только щелкает, потребуется включить зажигание около 20 раз до его запуска. Может создаться ощущение, что АКБ разрядился.
• Если данный агрегат трудно крутит сразу и требуется время для разгона и запуска мотора, нужен ремонт стартера ВАЗ 2107. Это позволит выявить существующие дефекты, в том числе выяснить, почему он щелкает. Автомеханики рекомендуют в этой ситуации устанавливать новый агрегат, так как после ремонта его не хватает надолго.
• Если при повороте ключа крутит стартер, а мотор нет, тогда проводится замена бендикса, то есть обгонной муфты. Потребуется демонтаж стартера

Замена бендикса (если не крутит стартер ВАЗ) и прочих элементов, вышедших из строя, предусматривает смазывание каждого резьбового соединения при помощи литола. Перед установкой детали нужно посмотреть, в каком состоянии находится венец маховика.

Необходимо учесть, что зубья не должны быть сточены. В противном случае можно говорить о неисправности втягивающего реле (из-за чего не крутит стартер на ВАЗ) или бендикса.

www.vazzz.ru

Видео — Как поменять бендикс на ВАЗ 2115

А теперь, собственно замена бендикса на стартере:

Устанавливаем автомобиль над ямой или поднимаем его на подъемник.
При наличии защиты силовой установки, предварительно демонтируем ее.
Отсоединяем клемму от минусового контакта аккумуляторной батареи транспортного средства, обесточивая его.
При помощи гаечного ключа отсоединяем от втягивающего реле провод, соединяющий его с положительным контактом аккумулятора.
Отсоединяем провода от клемм стартера, одновременно контролируя состояние их изоляционного слоя.
Накидным ключом выкручиваем нижний, а затем, верхний болты крепления стартера. Следует отметить трудоемкость этого процесса в силу неудобного расположения фиксирующих болтов

Для удобства рекомендуется использовать трещотку с карданным соединением и двумя вставками.
Снимаем кронштейн, посредством которого стартер крепится к блоку и аккуратно извлекаем агрегат из моторного отсека.
Выкручиваем шпильки, расположенные вдоль агрегата, и разъединяем его на две части
Выкрутив из крышки два винта, снимаем кожух, после чего освобождаем стопорное кольцо и вынимаем шайбу.
Соблюдая осторожность, вынимаем щетки. При помощи мягкой кисточки (щетки) очищаем все элементы стартера.
Аккуратно сбиваем стопорное кольцо вниз и удаляем его с вала ротора.
Демонтируем бендикс.

Сборка стартера после замены бендикса производится в порядке, обратном изложенному выше с обязательной установкой всех крепежных гаек, открученных ранее. После того, как агрегат собран, к нему подсоединяют питающие провода и устанавливают на его штатное место в моторном отсеке. Заключительным этапом монтажа стартера является подключение клемм к выводам аккумуляторной батареи и проверка работоспособности агрегата путем пуска двигателя.

Стартер ВАЗ 2106 – каким образом выполняется его снятие и замена?

Схема демонтажа старого устройства и подключения нового не требует от автолюбителя приложения особых сил. Снять редукторный стартер сможет любой, кто «вооружится» нужным инструментом (отвертки, оправка, несколько ключей – на 10, 8 и 13, молоток, плоскогубцы), внимательно посмотрит видео этого процесса (многим автолюбителям достаточно изучить фото операции, чтобы разборка механизма прошла «без сучка и задоринки»).

Схема такой разборки и подключения рабочего устройства элементарная. Сначала снимается воздушный фильтр (точнее его корпус). Для этого нужно использовать ключ на 13. С его помощью отсоединяем все три болта, коими фильтр крепится к корпусу коробки передач. После этого от стартера откидывают провода и демонтируют его. Теперь можно приступать к разборке механизма в далее указанной последовательности:

• снимаем реле (снова применяем ключ на 13 для того, чтобы удалить с него шайбы и провода);
• демонтируем кожух стартера (откручиваем крепежные винты);
• двумя отвертками аккуратно «протискиваемся» под стопорное кольцо, снабженное шайбой, и удаляем его;
• отсоединяем болты, которые скрепляют в одно целое корпус и крышку, при помощи ключа на 10, после чего откручиваем винты обмоток и соединительного кабеля.

Остается лишь выбить задний подшипник (используется оправка), снять шплинт (плоскогубцы), заглушку из резины и бендикс. Ставьте новый механизм – замена стартера прошла успешно!

Главная →

Обслуживание и Ремонт → Ремонт →

Неисправности

Учитывая, что стартер является сложным электротехническим устройством, неисправности в нем могут возникать достаточно часто, однако большинство из них устраняется путем ремонта. К неисправностям, которые не подлежат устранению и требуют замены всего узла, относятся:

• повреждение коллектора вследствие износа щеток или других причин;
• замыкание или обрыв обмотки статора;
• замыкание или обрыв обмотки якоря;
• полный износ втулок подшипников якоря.

При выявлении перечисленных выше неисправностей стартер лучше заменить на новый. В противном случае ваш автомобиль либо вообще не заведется, либо же могут возникнуть серьезные неполадки в бортовой электрической цепи автомобиля.

Цена

Каталожный номер оригинального «семерочного» стартера — 2107.3708010-01. Его цена составляет примерно 2500-3000 рублей. Можно также приобрести и усовершенствованные модели – стартеры со встроенным редуктором, которые сегодня пользуются огромной популярностью.

Их преимущество заключается в том, что если даже аккумулятор частично разряжен, стартер за счет редуктора обеспечивает достаточное для запуска двигателя количество оборотов маховика. Цена на такие модели начинается от 3500 рублей. Стоимость работы по замене стартера на СТО в среднем составляет 500-600 рублей.

Очистка пятаков от нагара на втягивающем реле

Все это лучше всего выполнять на снятой детали, о чем можно прочитать здесь. После этого необходимо с помощью глубокой головки и воротка открутить три гайки крепления крышки к корпусу, как это наглядно показано на фото ниже:

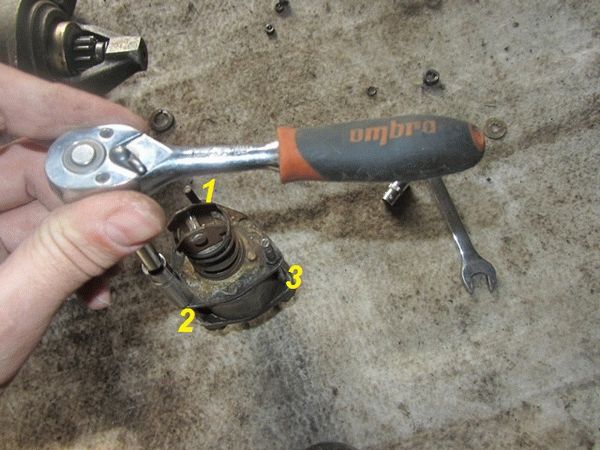

Когда все гайки откручены, необходимо с этой же стороны надавить на все болты, и вытащить их с обратной стороны наружу:

Теперь аккуратно откидываем крышку реле, но не до конца, так как будет мешаться провод:

Обратите внимание на центральную медную пластину: ее обязательно нужно будет почистить от налета и нагара, если таковой присутствует. Также, необходимо открутить сами пятаки (всего два штуки), отвернув две гайки снаружи крышки:

И затем можно руками вынимать их оттуда, с обратной стороны:

Также тщательно очистите их при помощи мелкой наждачной бумаги до блеска:

После выполнения этой нехитрой процедуры можно все устанавливать на место в обратном порядке. Если проблема была именно в пригоревших пятаках, то она обязательно исчезнет!

Устройство

Такой механизм, как стартер, играет очень важную роль в системе запуска ВАЗ-2105. Он представляет из себя электрический двигатель, который имеет напряжение 18 вольт. Блок состоит из следующих элементов:

• якоря стартера;
• коллекторных пластин;
• полюсов, или сердечников;
• обгонной муфты (бендикса);
• стального цилиндра.

Также к прибору относятся 4 обмотки возбуждения, расположенные внутри стенок корпуса блока. Стартер ВАЗ-2105 инжектор имеет схожее строение. Ресурс работы этой детали может быть различным. Обычно поломки происходят не раньше, чем машина проедет 80-90 тыс. км, а при условии регулярного технического обслуживания эта цифра может составить до 150 000 км.

Как снять стартер на ВАЗ 2107

Стартер – это неотъемлемое устройство любого современного транспортного средства с двигателем внутреннего сгорания. Не вдаваясь в детали, можно охарактеризовать стартер как электрический двигатель постоянного тока, имеющий достаточно большую мощность и отвечающий за запуск мотора автомобиля. Стартер, как и любая другая деталь, со временем изнашивается и выходит из строя, поэтому рано или поздно любой владелец автомобиля может столкнуться с необходимостью его демонтажа с целью дальнейшего ремонта или замены. Сегодня речь пойдет о том, как снять стартер на ВАЗ 2107 в гаражных условиях без привлечения сторонних специалистов. Если по каким-либо причинам нет возможности самостоятельно осуществить данные работы, то автомобиль можно предоставить в распоряжение работников СТО, однако в таком случае надо быть готовым к дополнительным финансовым затратам.

Как заменить втягивающее реле стартера на ВАЗ 2107

Одной из основных причин поломки стартера на ВАЗ 2107 является выход из строя втягивающего реле. Увидеть первые симптомы неисправности — это когда при повороте ключа зажигания слышны щелчки, а стартер так и не начинает крутить. Сегодня мы рассмотрим как заменить втягивающее реле стартера на ВАЗ 2107 своими руками.

Заменить эту деталь довольно просто, но первым делом необходимо будет полностью снять все устройство с автомобиля. Напомним, что в предыдущей статье мы рассматривали как выполнить ремонт стартера на ВАЗ 2107 своими руками. Там мы рассматривали основные неисправности стартера, которые можно устранить самостоятельно в гаражных условиях.

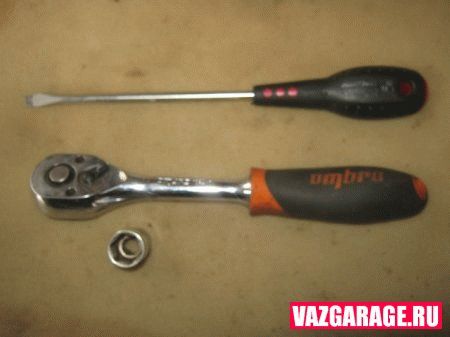

— одна плоская отвертка; — ключ на 10 или головка с трещоткой.

Замена втягивающего реле стартера на ВАЗ 2107

Первым делом необходимо открутить гайку крепления клеммы, как это показано на фото ниже.

Затем отогнуть клемму в сторону, чтобы в дальнейшем она не мешалась при снятии.

Далее берем отвертку и откручиваем два болтика. которыми собственно и крепится втягивающее к самому стартеру.

И после этого можно спокойно снимать реле, немного повернув его в нужную сторону, найдя удобное положение, чтобы шток вышел из зацепления.

После этого нам понадобится новое втягивающее реле, цена которого на ВАЗ 2107 составляет около 450 рублей в большинстве магазинов страны. Установка проводится в обратном порядке и сложного в этом процессе также ничего не будет.

Ремонт стартера на ВАЗ 2107 своими руками – глаза боятся, руки ремонтируют

Здравствуйте, уважаемые автолюбители! Продолжим осваивать особенности эксплуатации, диагностики и ремонта основных узлов отечественных автомобилей. Тем, у кого на вооружении иномарки, в принципе, тоже подходит этот материал. Как минимум для понимания сути проблем.

Ведь, как не крути стартер. а на иномарке и в Жигулях или Ладе, он практически одинаков. Разница может быть незначительной в конструктивном исполнении, а новый принцип работы стартера для серийных автомобилей, пока не изобрели.

Поэтому и займемся рассмотрением технологии ремонта стартера на ВАЗ 2107. Ремонт стартера ВАЗ 2107, в первую очередь заключается в выполнении действий, направленных на выявление и устранение возможных неполадок. Обычно, такие ремонты не вызывают каких-либо сложностей и вполне под силу даже начинающему автомеханику.

Возможные неисправности стартера ВАЗ 2107 и методы их устранения

Неисправности стартера ВАЗ 2107 нельзя назвать принципиально отличными от неисправностей стартеров других моделей Жигулей. Однако, приступая к диагностике состояния и ремонту стартера, необходимо иметь четкое представление о возможных проблемах в его работе.

Например, знаете ли вы, какие действия должны предпринять, когда плохо крутит, не крутит стартер ваз 2107 при повороте ключа в замке? В этой ситуации в первую очередь обратите внимание на свет сигнальных ламп. Если они горят тускло или периодически гаснут, вашу проблему можно считать решенной – скорее всего у вас попросту разряжена аккумуляторная батарея

Конечно, низкий заряд батареи не может быть единственной причиной неудовлетворительной работы стартера. Так, например, якорь стартера не будет вращаться при сильно окисленных полюсных выводах АКБ и наконечниках проводов. Очистите их и намажьте вазелином. А если наконечники слабо затянуты – затяните их сильнее.

Если во втягивающей обмотке реле произошло межвитковое замыкание на массу или же обрыв, вам придется менять реле – другим способом изменить ситуацию не удастся.

Чтобы исключить обрывы в цепи питания реле и в цепи питания обмотки реле включения, проверьте соединения проводов в цепи.

Иногда, при включенном стартере, тяговое реле срабатывает, но не крутит. якорь либо не вращается совсем, либо вращается очень медленно. В этом случае возможно это симптомы подгорания коллектора, который достаточно будет зачистить.

Причиной возникновения подобной ситуации может также послужить износ или зависание щеток. В этом случае щетки подлежат замене.

Случается, что после включения стартера вращается только якорь, в то время как маховик остается неподвижным. Спровоцировать такую поломку могут пробуксовки в движении муфты свободного хода, разрыв кольца муфты либо выскальзывание по оси рычага включения муфты. В таких случаях муфта и рычаг включения подлежат замене.

Нехарактерный звук, издаваемый стартером при вращении якоря, может говорить об ослабленном креплении стартера, закреплении его с перекосом, повреждениях зубьев шестерен привода маховика или износе втулок подшипников.

Как проверить стартер ВАЗ 2107 самостоятельно?

Не может быть, чтобы вас не интересовал вопрос о том, как проверить стартер ВАЗ 2107 самостоятельно, не прибегая к помощи специалистов из сервисного центра?

Предлагаем ознакомиться с последовательной методикой, следуя которой можно получить представление о состоянии стартера автомобиля ВАЗ 2107:

• Снимите стартер с автомобиля и очистите от загрязнений его наружную поверхность
• Соедините между собой выводы втягивающего реле и аккумуляторной батареи (при этом корпус стартера должен быть соединен с ее отрицательным выводом)
• Для того чтобы проверить обмотки якоря и статора, снимите заднюю крышку стартера и отсоедините щеточный узел
• При помощи омметра проверьте отсутствие замыкания обмоток на корпус. Если замыкания нет, минимальные показания прибора составят 10кОм
• Проверьте обмотки на обрыв. Для этого соедините щупы омметра к выводам обмоток. Если вы заметите стремление показателей омметра к бесконечности, расценивайте это как обрыв обмотки.
• Исключите отсутствие замыкания якоря «на массу» — присоедините щуп омметра к корпусу, а второй попеременно подсоединяйте к контактным пластинам. Если замыкания нет, показания омметра составят минимум 10кОм.

Лишь на первый взгляд работа, связанная с ремонтом стартера может показаться сложной. Но проделав ее хотя бы один раз, вы сможете с легкостью диагностировать и устранить большинство поломок стартера Жигулей седьмой модели.
