Как снять панель приборов на ваз 2110

Особенности и устройство панели

Торпеду, которая устанавливается на ВАЗ-2114, принято называть также «европанелью»

Причина этого кроется в том, что дизайнеры уделили ей особенное внимание для обеспечения просторного переднего обзора, а также привлекательного внешнего вида, стараясь комбинировать эргономичность и информативность, удовлетворяя любые нужды водителя. По отзывам автовладельцев, в основном все эти качества удалось реализовать

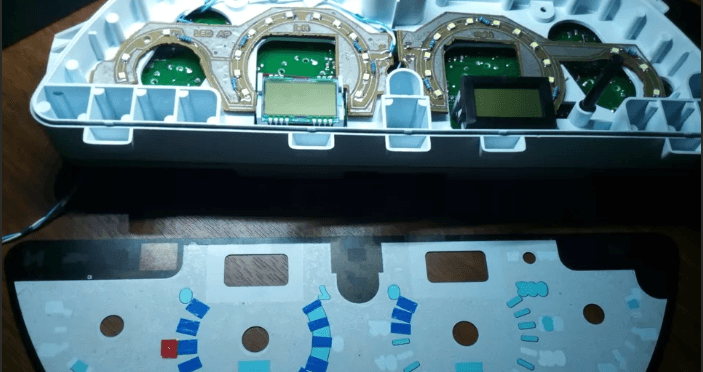

Панель приборов, находящаяся перед глазами водителя, дает ему всю необходимую информацию:

• В центре торпеды ВАЗ-2114 можно найти показатели двух устройств. Слева находится прибор, демонстрирующий количество оборотов мотора, помогающий водителю определить текущую нагрузку силовой установки, а также изменить ее в случае необходимости посредством изменения скоростей. Ниже стрелки в окошке можно увидеть цифровые часы и количество километров, пройденных автомобилем, а справа располагается спидометр.
• Между устройствами вверху торпеды ВАЗ-2114 находится контрольная лампа, демонстрирующая работу поворотников.
• В центре внизу находится индикатор «стоп-сигнала», снизу которого размещено окно, сигнализирующее о серьезных неисправностях двигателя.
• В центре слева можно найти специальный указатель, который постоянно показывает текущую температуру двигателя (по которому принято приблизительно определять состояние охлаждающей жидкости), а сверху от него располагается лампочка, которая начинает гореть в случае перегрева двигателя. Снизу же находятся значки, демонстрирующие давление масла, дроссельной заслонки, АКБ, а также активации ручного тормоза.
• В центре справа находится указатель, демонстрирующий остаток топлива. Сверху него находится значок, указывающий на полную заправку бака, в то время как под ним индикатор, показывающий достижение минимально допустимого остатка, а также сигналы, показывающие работу ближнего и дальнего света и недостаток тормозной жидкости.

Практичность достигается за счет максимально удобного расположения всех необходимых водителю устройств, с которых он может получать всю требуемую информацию и правильно на нее реагировать. В центре торпеды зачастую расположен компактный компьютер, используемый водителем для получения более объемных сведений о том, как работают различные системы его авто.

Демонтаж

Снятие торпеды отнимает много времени, так как под ней огромное количество проводов, по которым распределяется электричество по всему салону. Крепления на торпеде автомобиля ВАЗ-2110 хрупкое, поэтому каждое действие при демонтаже должно быть аккуратным. Если повредить крепления, панель будет невозможно плотно установить на прежнее место, а скрипов и шума во время движения существенно добавится. В большинстве случаев для улучшения дизайна полностью снимать панель нет необходимости, достаточно демонтировать только верхнюю часть, но есть нестандартные ситуации, поэтому в статье предложено описание полного разбора.

Приборная панель Ваз 2114 – автотест

На некоторых автомобилях ВАЗ есть функция “проверка приборной панели”, которая позволяет стрелкам сделать полный оборот от начала до конца. Такой автотест приборки при включении зажигания есть на некоторых иномарках (nissan, subaru). В этой статье расскажем, как сделать автоматический тест панели приборов на ВАЗ. Начнем с того, что реализовать функцию проверки приборки при включении зажигания получится не на каждой модели. Если включить зажигание, удерживая кнопку сброса пробега и стрелки опишут дугу, тогда эта панель подойдет. Как правило такая калибровка стрелок приборки есть на моделях АвтоПрибор с одним окошком (однострочное), но опять же не на всех версиях.Чтобы доработать панель приборов Вам понадобится:

1. Реле электромагнитное, малогабаритное (12В). Например, Tianbo HJR 1-2C.
2. Транзистор КТ 503. Можно заменить практически любым npn структуры.
3. Конденсатор 100мкф, электролитический (16В).
4. Резисторы на 1ком, 6.8кома, 22кома.

Принцип работы схемы: реле, своими нормально замкнутыми контактами замыкает кнопку приборки. При включении зажигания схема дает начинает работать через пол секунды, а потом включает реле, которое размыкает кнопку.

Такой тест стрелок и индикаторов приборной панели есть уже на всех современных моделях. Единственное на разных образцах он действует по разному. Например, может быть 1 проход стрелок, или три, или пока кнопку не нажмешь, или даже проход только до половины шкал. Скорость стрелок приборной панели тоже зависит от производителя и версии приборки. Другими словами автотест – это автоматически наживающаяся кнопка теста при включении приборки. Если тест при стандартной проверке есть, то и при автотесте он будет. Поэтому сделать авто тест приборной панели Ваз 2114 не проблема.

Как снять панель на ваз 2114

Приветствую всех!

И так, и до меня доползла эта напасть, потёк краник печки. Его я ставил новый, “Ява”, но увы, хватило его не на долго, и вот спустя примерно год, снова начал пропадать антифриз…а под ковриком у пассажира стало предательски мокро, езжу я по пенсионерски, а значит, антифриз, с краника, что и подтвердил осмотр.

Промониторив сеть, я пришёл к выбору, что надо снимать его, и ставить штуцера. Однако, это значило изменить тепловой баланс в машине, а ещё больше жары летом не хотелось. Поэтому, были предприняты следующие предварительный действия:

а) Снят трос ведущий к кранику, дабы краник всегда был в открытом положении, что позволило бы узнать, как будет справляться печка с потоком прохладного воздуха, не будет ли он нагреваться от радиатора, ну и что бы узнать, вдруг повезёт и перестанет течь.

б) Мониторинг цен на штуцера и альтернативные решения проблемы.

в) Мониторинг цен на остальные сопутствующие комплектующие.

Итогом всех этих мероприятий был составленный план последовательных шагов, и осмысление полученных результатов:

а.1) Перегрева не обнаружено, заслонка работает хорошо и полностью перекрывает горячий воздух. Плюс к этому термолента на пауке показала пока себя тоже на уровне, температура выходящего воздуха в положении “ХОЛОД” позволяет при необходимости охладится даже при достаточно высокой наружной температуре воздуха, когда по каким либо причинам невозможно открыть окна. (Посторонние запахи, дождь)

а.2) Увы, если ездить пенсионерски, не превышая 3-3,5 то антифриз остаётся на уровне, при больших показаниях тахометра антифриз начинает путешествие в салон.

б) Удовлетворительных альтернатив обнаружено не было. Цены на готовые изделия тоже показались излишне высокими и используемые материалы вызвали недоверие. Пообщавшись с другом, от него поступило предложение выточить необходимые штуцера, от меня были предоставлены чертежи для работ.

Готовые изделия из нержавейки

Со слов друга: Машина сгниёт, а они будут жить

Свободный проход охлаждающей жидкости, можно думать о Грантовском термостате

в) После общения с соседями по работе, были приобретены шумо-вибро гасящие матириалы по очень приемлемой цене, и профессионально подобраны. (Будут показаны в следующей записи)

Нус, с писаниной вообщем то всё, думаю хватит мучать вас)

Пока работа только начата, поэтому буду постепенно добавлять записи, сегодня полностью скинута панель, печка, краник (И случайно разобран)

Начало работ вполне привычное и проделанно всё это уже несколько раз. Снятие передней консоли мы уже не раз проходили.

Сразу решил пробовать немного другую схему:

Все саморезы и гайки складывались в коробку и подписывалось откуда это

По снятию панели приборов выявлено, что левый поворотник не горит по причине откручивания лампочки. Причина не работы левого же экранчика пока не установлена.

Так же, старался по максимуму пронумеровать все разъёмы дабы не напутать (У меня были перепутаны разъёмы попагреек)

Спустя примерно часа полтора-два, припоминаний тех нехороших людей которые прокладывали проводку (На колонки, сигнализацию и прочее), инженеров автоваза, панель была снята полностью

Страшновато как то выглядит конечно

Оказалось, что у меня не сорваны болты которые стоят на рулевой

Работы печки признана не удовлетворительной, заслонки недозакрывались

А вот радиатор меня порадовал отсутствием подтёков, надо только его утеплить дополнительно при установлке

При снятии патрубков с краника, пролилось достаточно много драгоценного антифриза благодаря моей криворукости

Печка снята, для профилактики и дифектовки

Виновник всего этого (Случайно в процессе работы был разобран)

Ну что ж, пока это всё, что я могу доложить о процессе. Буду держать вас в курсе! Не гвоздя, не жезла, будьте аккуратнее на дорогах и всего вам хорошего, до скорой встречи!

Автомобильная панель приборов современного легкового автомобиля — это самостоятельная часть интерьера машины. Причем одна из важнейших составных частей, которая должна отвечать двум требованиям и решать две важные задачи. Обеспечить высочайшую функциональность и создать ощущение эстетического удовлетворения, совмещенного с осознанием комфорта предоставляемого конкретной панелью, через удобно расположенные вещевые ящички, подстаканники, приборы и кнопки управления, а также приятную, не утомляющую глаз, подсветку.

Приборная панель ВАЗ 2114

Что дальше

После того как все приборы будут отключены от автомобиля, нужно демонтировать ручки с переключателей печки. Сделать это может быть непросто, ведь они фиксируются довольно крепко. Для монтажа ручек используются специальные защелки, которые установлены внутри. На каждой ручке имеется маленький выступ, который поможет нам их снять. Нужно лишь попасть в это отверстие жалом минусовой отвертки, после чего подцепить защелку и поднять ее вверх.

Дальнейший порядок действий имеет следующий вид:

• снимается рукоять моторчика печки. Достаточно лишь слегка потянуть ее на себя;
• торпеда скреплена с блоком приборов при помощи нескольких саморезов. Они снимаются с помощью «плюсовой» отвертки;
• далее необходимо демонтировать заглушку. Она зафиксирована при помощи единственного самореза, который нужно устранить;
• накладка удерживается двумя крепежными элементами. И снова нам на помощь приходит отвертка;
• переходим к кабелям, которые соединены с выключателями. Их необходимо аккуратно снять, предварительно отметив каждый из них;
• далее демонтируем болты кронштейна рулевого крепления;
• снимаем крепеж с нижней части кронштейна. Здесь нам поможет ключ на 8;
• убираем световод;
• следующий на очереди – блок управления системой отопления. Откручиваем крепеж и извлекаем патроны;
• перед нами находится декоративная вставка. Она также нам не нужна, поэтому временно избавляемся от нее;
• снимаем гидрокорректор;
• последний шаг – демонтаж верхнего и нижнего крепления.

На этом, собственно, все. Теперь торпеда аккуратно снимается, и вы можете произвести с ней любые необходимые действия. Сборка производится в обратном порядке. Процедура довольно сложная и хлопотная, наполненная различными мелочами, поэтому запаситесь временем и терпением. Если какие-либо моменты остались вам непонятны, вы можете просмотреть видео на нашем сайте.

• Электрооборудование
• Двигатель
• Тормозная система
• Прочее
• Рулевое управление
• Трансмиссия
• Подвеска
• Тюнинг

• ВАЗ 2110
  • Прочее
  • Двигатель
  • Рулевое управление
  • Электрооборудование
  • Трансмиссия
  • Тормозная система
  • Подвеска
  • Тюнинг
• ВАЗ 2114
  • Электрооборудование
  • Двигатель
  • Тормозная система
  • Прочее
  • Рулевое управление
  • Трансмиссия
  • Подвеска
  • Тюнинг
• Лада Приора
  • Рулевое управление
  • Двигатель
  • Подвеска
  • Электрооборудование
  • Тюнинг
  • Тормозная система
  • Трансмиссия

• Видеопубликации
• Фотопоток тюнинга ВАЗ
• Руководства по эксплуатации и ремонту

Снимаем приборную панель ВАЗ 2114 своими руками

Необходимость снятия «торпеды» может возникнуть как довольно неожиданно – вследствие поломки печки, либо радиатора, добраться к которым можно только при демонтированной панели, так и запланировано – для замены изношенной «торпеды».

Предлагаем вашему вниманию схему приборной панели четырнадцатой.

Устройство приборной панели

Разберемся с её составляющими:

1. Основная часть конструкции, которая, как правило, и называется «торпедой» — на ней фиксируются все вспомогательные элементы и составляющие приборной панели;
2. Накладка на панель ВАЗ 2114, на которой расположены отверстия воздуховодов;
3. Фиксирующие кронштейны;
4. Заглушки;
5. Пепельница;
6. Правая опорная рама (поперечина);
7. Правый щиток закрывающий кабеля проводки;
8. Щиток приборов ВАЗ 2114;
9. Центральный кронштейн;
10. Левый щиток проводки;
11. Левая опорная рама.

Чтобы выполнить всю работу в домашних условиях нам потребуются следующие инструменты:

• Плоская и крестообразная отвертка;
• Набор ключей;
• Фонарик;

Если «торпеда» гремит, и планируется проклейка панели, необходимо запастись клеящейся основой, либо нерасширяющейся монтажной пеной для уплотнения.

Если вы предварительно изучите теорию о том, как снять панель приборов на ВАЗ 2114, то вся работа займет у вас не больше 3-5 часов.

И так, переходим к пошаговой инструкции о том, как снять торпеду на ВАЗ 2114 своими руками.

В первую очередь необходимо снять щитки закрывающие проводку (на схеме они обозначены номером 7 и 10). Начинаем с левого. Снимается он довольно просто – крестообразной отверткой выкручиваем три фиксирующих щиток самореза;
Далее, снимаем правый щиток – процедура та же, только саморезов в нём на 2 больше

Снимать экран нужно осторожно, поскольку пластик может повредить расположенную под ним проводку;
Прежде чем вынимать магнитолу необходимо снять с аккумулятора минусовую клемму. Для демонтажа магнитофона нужно разъединить колодку проводки, которой он соединен с питанием, акустикой и антенной;
Теперь нужно снять прикуриватель и пепельницу, не забудьте вытянуть из неё лампочку для подсветки;
Вынимаем ручки управления печкой

Для этого их необходимо подковырнуть плоской отверткой либо ножом, так как ручки с основанием соединены пазами;
Снимаем ручку установки режима мощности печку, для демонтажа её нужно просто потянуть на себя;
С левой и правой стороны панели приборов расположены саморезы, которыми она прикреплена к салону автомобиля. Выкручиваем их крестообразной отверткой;
Выкручиваем саморезы на приборном блоке (спидометре), один из них расположен сверх, второй – снизу блока. Накладка на панель приборов свободно снимается после откручивания фиксаторов;
Всю проводку, подведенную к панели приборов, разъединяем. Снять стрелки с панели можно аккуратно поддев их ножом;
Переходим к рулю. Чтобы снять руль на ВАЗ 2114 необходимо открутить болты, которыми сверху и снизу зафиксирован кронштейн рулевой колонны. Для этого нужен ключ на 8;
С правой стороны кнопок управления фарами и обогревом заднего окна расположена пластиковая заглушка, её нужно снять и выкрутить спрятанный под ней саморез;
Далее, демонтируем фиксатор, который держит блок управления отоплением, после чего вытягиваем весь патрон блока;
Снимаем все оставшиеся декоративные элементы «торпеды»: алгоритм всё тот же – откручиваем саморезы под заглушками и демонтируем пластиковые панели;

Если вы планируете полностью вынуть панель из машины, то нужно разъединить все провода, жгуты и проводку к лампочкам подсветки, расположенной на «торпеде» .

https://youtube.com/watch?v=Ab1W1UaFjJM

Пошаговая инструкция по разбору

1. Первым шагом будет снятие левого экрана. Для этого нужно выкрутить 3 самореза, как показано на фото. Когда крепления будут удалены, можно будет снять левый экран торпедо.

2. Теперь можно переходить к правому экрану. Здесь автомобилиста будут ждать уже 5 саморезов.
3. Когда экран удален, можно заняться электроникой ВАЗ 2114. Чтобы обезопасить себя и электронные системы автомобиля, необходимо вытащить из аккумулятора клемму минусового провода. Далее демонтируется радиоприемник. Для этого необходимо отключить основную колодку связки проводов (это относится к тем автомобилям, где приемник присутствует). В случае отсутствия этого элемента, можно сразу достать заглушку из щитка центральной консоли.
4. Теперь автомобилист может заняться пепельницей, но для начала нужно достать связку проводов, которая идет от прикуривателя. Также требуется снятие патрона лампы, установленной для подсветки.
5. Следующий шаг – отсоединение рукоятки с рычагов контроля заслонками печки. Операция выполняется отверткой. Нужно быть максимально аккуратным, так как элементы очень хрупкие.

6. Для наглядности стоит ознакомиться с фото – лезвие плоской отвертки вводится между рычагом и рукояткой. Легким нажатием можно разобщить эти элементы, а затем снять рукоять вентилятора печки.

7. Чтобы снять щиток центральной консоли, необходимо выкрутить два самореза – на левой и на правой стороне щитка.

8. Далее происходит снятие пластиковой накладки. На самостоятельный поиск креплений может уйти много времени. На спидометрами находится 2 самореза, под комбинацией приборов тоже есть 2 крепления, которые выкручиваются крестовой отверткой.

9. Теперь нужно посмотреть на кнопку для выключения обогрева задних стекол – возле неё будет заглушка, которую тоже необходимо снять. Под ней спрятан саморез. После всех проделанных операций щиток приборной панели можно извлечь. Для этого его нужно отвести в сторону руля, как показано на фото. Перед автомобилистом будет множество штекеров и пучков с проводами – их необходимо вытащить, но перед этим рекомендуется подписать их, чтобы не запутаться в дальнейшем. Когда щиток ничего не держит, его можно полностью вытащить.
10. К полу кузова ВАЗ 2114 крепятся кронштейны приборной панели. Их необходимо убрать – для этого подойдет ключ «восьмерка». Нужно выкрутить крепления левой и правой стойки – расположены они симметрично.
11. Из гнезда торпедо следует извлечь промежуточный корпус. Когда сопла вентиляционной и отопительной системы отсоединены, можно выкручивать крепления кронштейна к центральной консоли.
12. Когда крепления сняты, кронштейн можно отвести в сторону вместе с элементами, которые прикреплены к нему: держатель и контроллер реле, системы впрыска горючего. Эти органы нужно открутить.
13. Следует удалить все элементы, чтобы полностью разгрузить кронштейн: выключатель подсветки приборов, главный цилиндр, колодка АПС, все жгуты. Это требуется в том случае, если автомобилист собирается полностью достать конструкцию из салона ВАЗ 2114.
14. Когда панель уже почти ничего не держит, можно убрать измерительные приборы. Для этого нужно поддеть консоль отверткой и надавить вперед. От спидометра будет идти трос, который необходимо аккуратно вытащить. Здесь тоже будет много связок проводов, поэтому их рекомендуется пометить.
15. Когда с электроникой покончено, можно демонтировать декоративные накладки, которые заходят на лобовое стекло – для этого нужно открутить три болт крепления.

Теперь консоль можно полностью снять, если предвидится замена. При выполнении других ремонтных работ рекомендуется ориентироваться по доступу к интересующим деталям. К примеру, для доступа к печке отопителя хватит удаления только нижней части приборной панели.

https://www.youtube.com/watch?v=F-FEZZiQ31Y

Как разобрать панель приборов на ВАЗ 2114

Прежде чем приступить к этому сложному процессу, водитель должен внимательно ознакомиться с конструкцией и устройством панели приборов на своей машине. В разобранном до винтиков состоянии она выглядит так:

Устройство приборной панели ВАЗ 2114

Панель приборов и ее принадлежности:

1 — торпеда ВАЗ 2114, или — панель приборов, то есть основная часть всей конструкции, к которой крепится приборный блок, бортовой компьютер, рычаги управления печкой, блоки клавишей и другие накладки и защелки;

2 — накладка на панель приборов, имеет декоративную функцию, в ней также устроены выходы воздуховодов для обдува лобового стекла;

5 — корпус пепельницы;

6 и 11 — правая и левая поперечины;

7 и 10 — правый и левый экраны консоли;

8 — щиток панели приборов;

9 — центральный кронштейн.

Если внимательно изучить эту схему, то становится понятным как снять панель на ВАЗ 2114. Определив для себя порядок, можно приступать к процессу.

воспользовавшись крестообразной отверткой необходимо отвернуть три самореза, удерживающих левый экран консоли. Для удобства при этой работе лучше пользоваться отверткой с короткими ручкой и жалом.

Левый экран консоли ВАЗ 2114

снимая экран, осторожно вывести нижний край накладки из кронштейна кузова.
правый экран консоли крепится пятью саморезами. С помощью крестообразной отвертки осторожно открутить все саморезы, придерживая накладку рукой.

Правый экран консоли ВАЗ 2114

снять экран не допуская его зацепления за жгуты проводки, которая за ним скрывается.

Отсоединить «массу» от аккумулятора, разъединив колодки.При наличии на автомобиле магнитолы отсоединить ее от основного пучка проводов, вытащив соединительную колодку. Если радиоприемника на автомобиле не установлено, то просто вытащить провода из панели, они должны быть закрыты заглушкой. Обязательно надо отключить прикуриватель и вытащить патрон с лампочкой подсветки пепельницы.

снять ручки с рычагов управления заслонками отопителя. Для облегчения процесса поддеть их плоской отверткой.

Снятие ручек и рычаго с приборной панели ВАЗ 2114

Несмотря на кажущуюся простоту этого пункта, на снятие ручек с рычагов можно потратить очень много времени. Для этого приводится наглядный пример как это надо делать на снятом агрегате.

На рычаге имеется специальный выступ, при установке ручки она отверстием сделанным под этот выступ входит в зацепление с рычагом. Для этого, при снятии ручки, необходимо плоской, тонкой отверткой поддеть и приподнять защелку на ручке освобождая ее от выступа.

Снятие ручки при помощи отвертки ВАЗ 2114

снять рукоятку электрического вентилятора отопителя просто потянув ее на себя.

Снятие рукоятки электрического вентилятора ВАЗ 2114

саморезы с крестообразной головкой, крепящие панель приборов к кронштейнам справа и слева, отвернуть отверткой.

Саморезы на кронштейнах приборной панели ВАЗ 2114

в окошке на панели приборов, где находится приборный блок имеется два самореза сверху и два снизу — под окошком. Надо вывернуть их, осводив накладку (2) и щиток (8).

Освобождение накладки и щитка ВАЗ 2114

вытащить заглушку и открутить саморез, находящийся за ней.

Саморез под заглушкой ВАЗ 2114

• убрать два самореза снизу удерживающие накладку и снять ее.
• пометив провода подходящие к выключателям, отсоединить их.

Отсоединение проводов от кнопок ВАЗ 2114

открутить болты с кронштейна руля.

Болты на кронштейне руля ВАЗ 2114

ключом на «8» открутить саморезы нижнего крепления кронштейна.

Нижнее крепление на кронштейне ВАЗ 2114

• открутить саморез под отвертку и снять световод.
• убрать крепеж блока управления отоплением и вытащить патроны с обратной стороны блока.

Патроны с обратной стороны блока ВАЗ 2114

• снять декоративную вставку, убрав все внешние детали.
• гайки открутить ключом на «21».
• убрать подсветку гидрокорректора.
• верхнее и нижнее крепления панели открутить, с левой стороны удалить крепление к поперечине.

Верхнее крепление с левой стороны панели ВАЗ 2114

теперь можно выполнить снятие торпеды ВАЗ 2114.

Снятие панели приборов ВАЗ 2114

установка производится в обратном порядке.

Для того, чтобы наглядно, в движении увидеть весь процесс, можно посмотреть видео как снять приборную панель на ВАЗ 2114.
