Как правильно выбрать и подключить камеру заднего вида в автомобиль, пошаговая инструкция

Возможные варианты монтажа

Мы уже рассматривали множество девайсов и приспособлений, которые легко можно установить своими руками. Не так давно мы изучали поперечины на крышу. Ссылку оставлю здесь. А буквально на днях я рассказывал про велокрепления на заднюю дверь. Если кому интересно, вот вам ссылка на этот материал.

При выборе камеры заднего вида (КЗВ), как дополнительного девайса, машина не играет ключевого значения. Современные гаджеты позволяют выполнить установку практически на любое авто:

Круиз контроль: что это такое и как он работает

Рубрика: Авто гаджеты

• Рено Дастер;
• Лада Калина и к ее ММС 2190 (штатная аудиосистема);
• Лада Гранта (в комплектации используется та же ММС 2190);
• Тойота Авенсис;
• Фольксваген Тигуан;
• Форд Фокус;
• Фольксваген Поло седан;
• Шкода Рапид;
• Шкода Октавия;
• БМВ Е39 и пр.

Первым делом вы должны определиться, в каком именно формате будете использовать камеру заднего вида. Пока не играет ключевой роли тот факт, что у вас стоит примитивное радио, либо полноценная 2 din магнитола.

По способу комплектации машины КЗВ, их можно разделить на 2 большие категории:

• Отдельная камера. Она подключается далеко не только к штатной мультимедийной системе вашего автомобиля, либо к любому другому установленному в салоне большому или компактному монитору;
• Комплект, состоящий из камеры определенных характеристик со специальным зеркалом заднего вида. Именно на него выводится картинка при движении машины задним ходом. Можно использовать в качестве отдельного зеркала, либо накладной панели, установленной поверх стандартного зеркала заднего вида.

Тут уже выбирайте сами. Но я считаю, что на авто лучше использовать большие мониторы. В зеркале вы не сумеете рассмотреть картинку так же детально, как на крупном экране. Я как-то допустил такую ошибку, заказал с Алиэкспресс зеркало с КЗВ, и сильно пожалел после установки. Оказалось, что лично мне монитором пользоваться гораздо удобнее. Хотя у каждого свои предпочтения.

Куда и к чему

Рассказывать о нюансах выбора самой КЗВ не буду. Может, посвятим этому как-то отдельную статью. Сегодня говорим сугубо об установке.

Как и в случае с рамками для номера, шторками, веерными форсунками и антистатиком, о которых я писал в соответствующих материалах, работу с камерой можно выполнить самостоятельно.

Тут следует решить, куда и как вы будете монтировать оборудование.

Если говорить о внутреннем пространстве машины, то есть о водительском месте, то здесь камеру допускается подключить:

Нужна ли регистрация легкового прицепа в ГИБДД ?

Рубрика: Регистрация

• к магнитоле;
• к зеркалу;
• к компьютеру;
• к видеорегистратору;
• к монитору видеосвязи;
• к навигатору;
• к планшету;
• к штатной автомобильной мультимедиа.

Сами видите, что вариантов существует приличное множество.

Даже если у вас есть какой-то китайский монитор, либо дорогая мультимедиа от Pioneer, их одинаково должно хватить для подключения КЗВ.

Куда серьезнее вопрос состоит в том, где будет располагаться сама камера. Для таких целей предусмотрено тоже несколько вариантов. Подключить оборудование можно:

• К рамке автомобильного номерного знака. Здесь нет ничего сложного, если сам корпус КЗВ имеет подходящую конструкцию. Сама рамка должна держаться прочно на своем месте, чтобы камера не стала легкой добычей для воров;
• К плафону, который отвечает за подсветку номера. Сейчас выпускаются переходные стекла. С их помощью можно поставить КЗВ, сохранив при этом подсветку номерного знака. Если для вашего авто производитель в некоторых комплектациях предусмотрел такое решение, вам остается просто купить подобную крышку для фонаря;

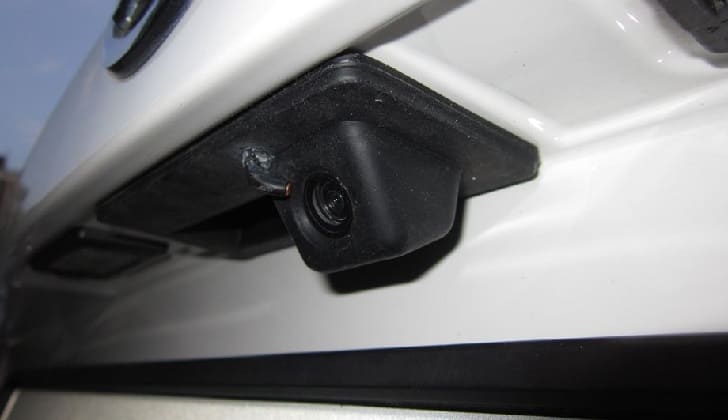

• К ручке для открытия багажника. Она часто имеет единый корпус с молдингом из пластика над госномером. За счет прямоугольного корпуса КЗВ легко крепится, используя лишь саморезы;
• К бамперу. На некоторых машинах даже не требуется демонтировать бампер, чтобы установить камеру. Здесь лучше использовать такие камеры, корпус которых имеет овальную форму. Остается только сделать в бампере подходящее отверстие, а с внутренней стороны применить герметик. Прокладка проводов внутрь салона осуществляется через вентиляционные отверстия, предусмотренные в багажном отсеке.

Вы сами понимаете, что просто механически зафиксировать камеру не так сложно. Куда проблематичнее считается вопрос электрики и подключения, обеспечивающего работоспособность камеры.

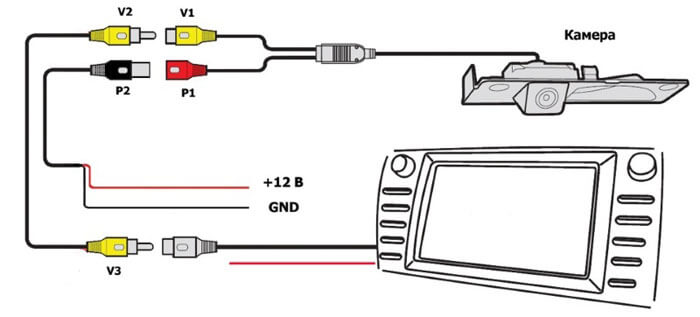

Схемы подключения камеры заднего вида к автомагнитоле и монитору

Существует два основных варианта подключения камеры к магнитоле. Первый — с использованием отдельного провода возбуждения. Этот вывод может обозначаться на схеме и корпусе самой автомагнитолы, как «реверс» или «паркинг».

Выше показана схема проводов при таком варианте подключения. Здесь на вывод P3 подаётся напряжение +12 В с заднего фонаря автомобиля. Основное питание в этом случае можно подать как с той же точки, так и отдельно, с бортовой сети.

Если же конструкция магнитолы не предусматривает использование отдельного сигнала возбуждения (или парковки), то активация происходит просто по факту появления на входе видеосигнала. В таком случае питание берётся с заднего света.

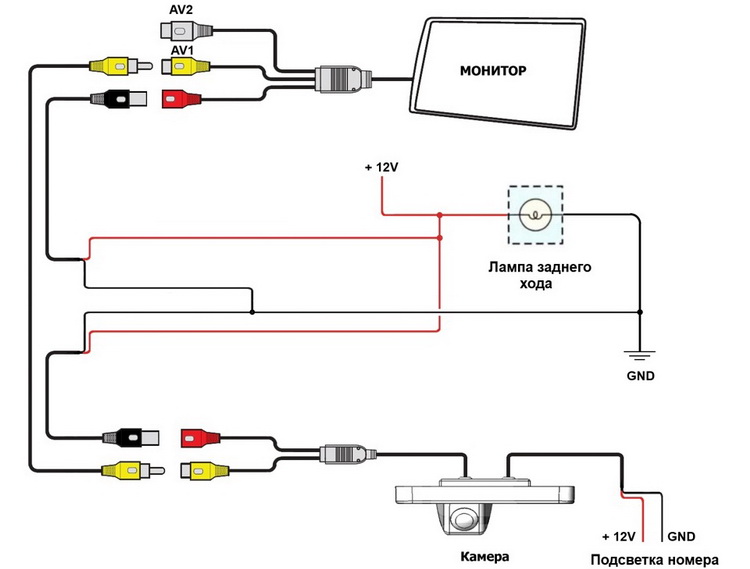

Аналогичным образом камера подключается и к монитору. Основное отличие здесь одно. В некоторых автомобилях нужно зайти в инженерное меню головного устройства и выбрать соответствующий вид активации.

Как настроить камеру заднего вида на авто

Ещё один актуальный вопрос — как правильно настроить видеокамеру. Иногда после установки оказывается, что изображения вообще нет или оно «нечитаемое». Возможная проблема — несоответствие видеостандартов оборудования. В этом случае нужно использовать переходники (адаптеры видеосигнала). Хотя может быть дешевле просто купить изделие другой модели.

Ещё одна возможная ситуация — неправильно заданные режимы монитора. В этом случае нужно переключить параметры в инженерном меню.

Даже если всё работает правильно, не помешает дополнительная регулировка камеры, позволяющая получить на экране парковочные линии. Как отрегулировать изделие, зависит от особенностей конкретной модели.

Куда установить камеру заднего вида на автомобиль

Подбор места установки – самое важное условие, от которого зависит корректность и эффективность работы камеры. На многих автомобилях предусмотрены штатные отверстия для инсталляции, их можно найти в техническом описании, где также дана инструкция по монтажу и рекомендации к параметрам

В случае самостоятельного выбора места учитывают обзорность и защищённость от попадания грязи.

Варианты установки:

• бампер – выбирают центральное место как можно выше от поверхности дороги;
• в световой элемент номерного знака;
• в задней части кузова или багажника строго по центру;
• в любой части на выносном кронштейне;
• фаркоп (подходит для внедорожников с высоким клиренсом).

Перед монтажом важно правильно подготовить врезку, чтобы избежать коррозии при использовании саморезов и предварительно отрегулировать обзорность. После установки следует обработать крепления с обеих сторон антикоррозийным составом и герметиком

Как самому установить

В принципе установка камеры не относится к серьезному вмешательству в технику, поэтому данную работу автовладельцы, зачастую, проделывают самостоятельно.

Как это сделать приводится ниже.

Подготовка места

Важно также поговорить о месте установки камеры. Благодаря опыту уже имевших дело с данным устройством, можно отметить, что:

• высота установки должна быть от полуметра и выше, иначе ориентироваться будет сложнее;
• обычно для этих целей выбирают плафон подсветки номерного знака по центру багажника (если речь идет о легковом авто);
• если это фургон с двойной задней дверью и смещенным номерным знаком, тогда стоит задуматься об обустройстве другого места, но также соблюдая условия высоты.

Также можно рассмотреть популярный в последние годы на рынке вариант с приобретением рамки для номерных знаков с уже встроенной линзой. Сгодится только в случае высокого расположения номера.

Подытожим. Оптимальное место установки – метр от земли, строго по центру. Если конструктивные особенности позволяют «припрятать» ее в какую-либо нишу, чтобы избежать лишних осадков и брызг, с соблюдением вышеприведенных условий, то это будет идеальным вариантом.

Монтажные работы

Если приобретать камеру с радиосигналом, то к обшивке салона, не считая торпеды, притрагиваться не придется.

Поэтому разберем выбор №1 типичного автовладельца – камера подключается проводами к встроенному в торпеду мультимедийному экрану (или приобретенному дополнительно тачскрину установленному на кронштейны).

Монтажные работы включают в себя следующие действия:

1. Снять обшивку багажника (частично по пути следования проводов).
2. Снять обшивку в салоне по пути следования проводов задних фонарей.
3. Извлечь монитор из торпеды.
4. Просверлить монтажные отверстия (обычно достаточно сделать дырку в месте крепления).
5. Установить девайс на защелки или болты (в зависимости от приобретенной модели).
6. Подключить провода по инструкции, описанной ниже.

Если нужный элемент посажен на герметик, срывать его не нужно. Как проложить провода, будет подробнее ниже.

Схема соединения

В комплекте с камерой идет один провод стандарта RCA с красным и желтым тюльпаном.

Подключение возможно следующим образом:

1. Найти провод питания заднего габарита.
2. С помощью мультиметра и контрольки (лампочки) установить «+» и проверить напряжение (12В).
3. К красному тюльпану подсоединить провод с черным штекером (идет в комплекте). У него также есть красный и черный провода. Красный провод подключить к «+» габарита, черный к любой гайке (заземление). На этом красный тюльпан оставляем в покое.

Желтый RCA подключаем к длинному проводу, который далее пойдет в салон к монитору.

Прокладка проводов

Чтобы не делать лишних дырок и обойтись, так сказать «малой кровью» стоит тянуть провода (желтый тюльпан для соединения с монитором) через гофру в багажнике, через которую также идут провода от фонарей.

Для этого нужно:

1. Взять толстую проволоку в 30 см.
2. Сделать на ней крючок.
3. Закрепить на нем тюльпан.
4. Перед этим одеть термоусадку.
5. Собранную конструкцию прогреть, чтобы термоусадка сжалась.

После этого данную конструкцию (можно еще дополнительно обмазать маслом) будет легко продеть через все инженерные отверстия по которым идут провода от задних габаритов.

В салоне уже стоит отталкиваться от ситуации. Если есть место, то лучше тянуть RCA поверху над дверным уплотнителем. Если нет, то по порогу со стороны водителя.

Подключение монитора

После завершения этапа прокладки и вывода длинного шнура к передней консоли, остается завести его (можно также использовать проволоку) к задней части монитора.

Последний обычно также устанавливается на защелки, которые нужно бережно отогнуть.

Желтый тюльпан вставляется в соответствующего цвета RCA-разъем монитора.

Также от него идет аналогичный красный проводок, его нужно подключить к проводу с маркировкой «Reverse», который можно будет заметить после демонтажа монитора.

Виды распиновок

Самый популярный вид распиновки – трехпроводной. Его придерживаются большинство китайских гаджетов, а также простые камеры, не отягощенные дополнительным опционалом.

Также, востребованы распиновки камеры заднего вида с большим числом контактов – на 4, 5 или даже 6 проводов. Они позволяют активировать вспомогательные возможности устройства: инфракрасную подсветку, управление от выключателя заднего движения и т.д.

Самая популярная комбинация разъемов на устройстве: тюльпан для передачи видео и гнездо для подсоединения шнура питания. На последнем часто размещается стабилизатор напряжения.

На 3 контакта

Обычно все производители выдерживают следующий алгоритм окраски проводов по цветам:

• Черный — масса или минус;
• Красный – источник питания или плюс;
• Желтый – видеосигнал.

Согласно физике, электрический ток течет в замкнутом контуре. Положительный вывод электроэлемента соединяется с компонентом питания (в нашем случае, с огнями заднего хода), а отрицательный – возвращается к массе (камере).

Таким образом, при распиновке камеры заднего вида на 3 провода первые два (питание) подключают к огням заднего хода, а выдеовыход – к монитору в магнитоле (или к зеркалу, зависит от модели устройства).

На 4 контакта

Далее, рассмотрим, куда и что втыкать при распиновке разъема камеры заднего вида на 4 pin.

Как правило, такие устройства идут с коротким кабелем, на конце которого имеется разъем с 4 pin (дырочками). В эти отверстия подсоединяется провод-удлинитель с 4 контактами:

• «+» питания, активируется после включения движения реверсом;
• «-» питания, масса;
• Видеосигнал (плюс);
• Монитор видеосигнала, масса (минус).

Итак, в разъем с 4 дырочками втыкают удлинитель

Обратите внимание, чуть ниже места соединения разъема с удлинителем, последний разветвляется на:

1. два тонких проводка (обычно, красный и черный): «+» и «-» к лампам обратного хода;
2. и толстый видеопровод (внутри двухконтактный: «+» и «-») с коннектором для соединения с дисплеем (джек 6,35 мм, миниджек 3,5 мм, микро-джек 2,5 мм или USB) на конце. Соответственно, его тянут к магнитоле, если вы подключаетесь к ней. Кстати, перед приобретением камеры убедитесь в соответствии разъема на ГУ с коннектором на шнуре.

На 5 контактов (с подсветкой)

Следующая на очереди — распиновка камеры заднего вида 5 pin (разъема на 5 проводов). Она используется в навороченных гаджетах с дополнительными функциями:

• инфракрасная подсветка;
• включение/отключение и настройка разметки;
• зеркальное/нормальное отображение видео;
• и другие сервисные опции.

Также, некоторые китайские камеры заднего вида имеют распиновку на 5 проводов не для дополнительных фишек, а для активации связи между прибором и штатной автомагнитолой или сторонним дисплеем. Внимательно изучайте инструкцию по применению устройства.

Итак, при распиновке разъема камеры заднего вида на 5 пин, первые 3 контакта, стандартно, идут: 2 провода на питание от огней ЗХ и 1 на видеовыход. Еще 2 – это «-» и «+» дополнительной опции.

Куда подключать последнюю – решать вам. Можно, как и само устройство, к лампам обратного хода или к габаритным огням. В последнем случае, днем картинка с изображением будет цветной, а ночью – черно-белой. Но ИК-подсветка в темное время суток будет пахать постоянно. А при первом варианте видео всегда будет в формате ч/б, но подсветка станет включаться только при переводе коробки в режим езды реверсом. Налицо – экономия ресурса ИК-светодиодов. Словом, оценивайте плюсы и минусы на свое усмотрение.

Как видите, бояться распиновки проводов камеры заднего вида с подсветкой не стоит. Все просто, подчинено общей логике. Аналогично все обстоит и с 6-контактной разводкой.

На 6 контактов

Представляет собой сумму всех приведенных выше распиновок.

• Основа, как в схеме на 3 pin;
• Кусочек – из схемы на 4 pin (в видеовыходе «плюс» и «масса» разделены по отдельным клеммам);
• Последние 2 контакта – «+» и «-» подсветки (или другой функции).

Итак, при такой распиновке проводки раскидывают следующим образом:

1. Красный на «плюс» питания;
2. Черный – на «минус» питания;
3. Желтый – тянут к дисплею для передачи видео;
4. Еще один черный (в витой паре с желтым) – тоже к магнитоле («минус»);
5. Питание вспомогательной сервисной опции («плюс»), цвет проводка, обычно, белый. Подключают к источнику на свое усмотрение;
6. «Минус» вспомогательной фишки.

Ну вот и все! Если хорошенько вникнуть, можно с легкостью понять распиновку штекера даже китайской камеры заднего вида. Верьте в себя! Желаем удачи!

Способы установки камеры заднего вида

Немаловажным фактором также является способ установки камеры заднего вида для автомобиля. В целом, можно выделить два основных варианта установки:

• камера и отдельная система для вывода картинки — это может быть подключение ко встроенной мультимедийной системе или же самостоятельное подключение к отдельно установленному экрану. Отлично подойдет для тех, кто уже имеет монитор, а также не хочет менять общий дизайн автомобиля и подвергать замене зеркало заднего вида;
• камера с зеркалом — такой вариант предусматривает вывод изображения с устройства непосредственно на зеркало заднего вида. Происходит это следующим образом: выбирается либо специальное зеркало с небольшим встроенным экраном или применяется специальная накладка на заводское зеркало. Подойдет для профессиональных водителей, которые легко смогут обходиться подобной заменой.

Помимо способа установки также есть необходимость выбрать место, куда именно будет устанавливаться камера.

Во многом место зависит от модели автомобиля, а также от того, куда легче будет установить гаджет. Одни из самых распространенных вариантов:

• плафон для освещения госномеров автомобиля. Некоторые производители предлагают все необходимые детали для закрепления камеры заднего вида в данном месте. Преимуществом является то, что благодаря подсветке улучшается качество изображения;
• в ручку багажника. Подойдет для машин, у которых ручки выполнены единым корпусом с молдингом. Закрепить камеру можно будет с помощью обычных саморезов;
• закрепить на номерной знак — также распространенный вариант, который подойдет всем моделям машин.

Выбрать вариант установки камеры заднего вида можно, как самостоятельно, так и при помощи специалистов, которые учтут особенности автомобиля, а также высоту подвески и характеристики дорог в регионе.

Как работает

Перед покупкой камеры для транспортного средства нужно оценить принцип ее работы и преимущества. Существует две разновидности таких приборов: с динамической разметкой и статичной.

С динамической разметкой

Модели с динамической разметкой способны выводить на экран не только картинку происходящего, но и специальную разметку. Динамические линии в камере обеспечивают максимальный комфорт при парковке автомобиля, точно показывая расстояние между транспортным средством и препятствием.

Передача данных от источника к дисплею осуществляется по видеокабелю или радиосвязи (в зависимости от особенностей модели).

При выборе подходящего устройства нужно учесть следующие нюансы:

• Форма устройства. Такая характеристика определяет специфику установки камеры на автомобиль. Универсальная модель оснащена специальными крепежными элементами.
• Угол обзора. Чтобы эффективно оценивать ситуацию в «мертвой зоне», т.е. сзади машины, необходимо выбирать камеры с широким углом обзора. Но если он слишком большой, в объектив будет попадать масса ненужной информации, которая мешает фокусироваться на ключевых объектах.
• Цветность. Доступные на рынке модели камер работают в цветном диапазоне или в черно-белом.
• Поддержка ночного режима.
• Разрешение камеры.
• Качество сборки и материал изготовления корпуса.
• Поддержка функции парковочной разметки.

Со статичной разметкой

Статическая разметка камеры заднего вида представляет собой графические линии, которые накладываются на общее изображение и не меняют свое положение в процессе парковки.

Установка и подключение

Процесс установки устройства занимает немного времени. Каждый автомобилист, который установил правильно камеру, знает, что единственная сложность касается необходимости прокладывания кабеля от багажника до торпедо. В процессе монтажа необходимо определить оптимальное место для фиксации проводов и камеры, а также подготовить нужные инструменты. В их числе:

• Электрическая дрель или шуруповерт.
• Набор ключей, отверток и звездочек.
• Электрические провода.
• Состав герметика или клеевая основа.
• Изолента или скотч.

Штатные модели камер предназначены для отдельных автомобилей, поэтому в стандартном комплекте с ними идут все сопутствующие крепежи и элементы для удобной установки.

Самым простым и популярным способом установки является крепление к заднему бамперу и автомобильному знаку. Устанавливая оптический блок в таких местах, необходимо предварительно просверлить отверстия и закрепить камеру внутри. Провода прокладываются по местам монтажа электрической проводки.

Установка от А до Я

Как должна устанавливаться и подключаться КЗВ? Если хотите, чтобы магнитола с камерой заднего вида проработала долго, соблюдайте рекомендации, указанные ниже. Для установки потребуется схема, которая должна идти в комплекте.

Pioneer MVH-AV280BT с камерой заднего хода в Рено Дастер

Обзор установки 2-din автомагнитолы и камеры заднего хода в Рено Дастер. Мы вконтакте.

https://youtube.com/watch?v=He0cEO5Sa0I

Процесс установки

1. Помните, что все работы, связанные с электрикой, осуществляются при обесточенной бортовой сети. Поэтому необходимо отключить АКБ.
2. Сначала производится монтаж камеры, в частности глазка, в зависимости от конструктивных особенностей авто для этого элемента может быть предусмотрено место. Если оно есть, то необходимо только демонтировать заглушку и произвести монтаж глазка туда. Если места нет, то нужно просверлить отверстие в бампере и зафиксировать в нем глазок при помощи силикона или клея.
3. Затем укладывается проводка от устройства в багажный отсек, отрицательный вывод следует подключить к массе авто, для этого можно использовать обычный болтик. Положительный вывод подключается к проводу оптики, включающейся при активации задней передачи.

Схема подключения камеры к дисплею автомобильной магнитолы

Подключение к магнитоле

1. Чтобы при включении изображение выводилось на монитор автомагнитолы, необходимо уложить желтый провод через салон и закрепить его при помощи изоленты. Проследите, чтобы кабель не перегибался и на него не воздействовали движущиеся части кузова, в противном случае в скором времени его придется менять. Если не хватило длины провода для укладки, можно попробовать увеличить его размер при помощи аналогичного кабеля.
2. Затем провод нужно подключить к аудиосистеме, для этого необходимо ознакомиться с инструкцией к магнитоле. Принцип подключения практически во всех системах идентичный. Конец желтого провода, так называемого тюльпана, необходимо подключить к разъему Video In.
3. Если используете беспроводной вариант камеры, то принцип соединения системы будет идентичным. Вместо одного конца провода в разъем Video In необходимо установить специальный датчик, который в комплекте к КЗВ. Собственно, когда эти действия будут выполнены, процедуру монтажа КЗВ можно считать оконченной. Но перед тем, как собрать обивку салона и подготовить авто к эксплуатации, необходимо произвести диагностику работоспособности системы.

Проверка и настройка камеры

Чтобы убедиться в том, насколько правильно все сделали и что КЗВ вида работает в нормальном режиме, необходимо проверить работоспособность устройства. Для этого подключите аккумулятор, заведите двигатель автомобиля и включите заднюю скорость. В этот момент на дисплее магнитолы должна появиться картинка если это так, то все установили и подключили правильно.

Если изображение отсутствует либо плохо отображается на дисплее, необходимо выполнить следующее:

1. Зайдите в меню автомагнитолы и выберите пункт «Настройки» или «Settings».
2. Затем перейдите в подменю «Камеры» либо «Cameras», в зависимости от того, русифицирована аудиосистема или нет.
3. Затем в имеющемся списке необходимо найти свою камеру.
4. При помощи настроек произведите регулировку фокуса и других настроек глазка КЗВ.

Выполнив эти действия, сможете настроить систему под свои потребности.

Цена вопроса

Что касается стоимости, то большинство зависит от производителя. КЗВ могут быть проводными и беспроводными, от этого также много зависит. Цена назначается не только за бренд и тип, но и за функциональные особенности, а также качество исполнения устройства. В среднем стоимость КЗВ на рынке такова:

Меньше всего водителю хотелось бы повредить автомобиль во время парковки на загруженной улице. Тем более, если это чужая машина.

И правда, каким бы опытом не обладал водитель, найдется малозаметная мелочь, которая доставит хлопот. В такой ситуации пригодиться камера заднего вида. Она значительно улучшает обзор и позволяет избежать неприятных эксцессов.

Сегодня этим полезным гаджетом оснащаются много автомобилей, особенно премиум сегмента. Но ранние модели лишены такой функции, а значит – есть повод взять в руки инструмент.
