Что такое вебасто

Предпусковой подогреватель вебасто служит для разогрева холодного двигателя и прогрева салона автомобиля. Устройство облегчает запуск мотора при низких температурах и предварительно прогревает салон, растапливая лед и снег, налипшие на кабину перед началом движения, и при наличии сложных метеорологических условий.

Изделие представляет собой небольшой прибор, установленный в моторном отсеке, система питания которого сообщается с автомобильной, а контур охлаждения врезан в контур охлаждения двигателя. Управляется при помощи электронного модуля, подключенного к бортовой сети машины.

Брелоки

• 1 Брелоки
• 2 Приемо-передатчик
• 3 Основной блок сигнализации Starline A63
• 4 Дополнительные устройства
• 5 Установка автосигнализации Starline A63

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Основной брелок с ударопрочным корпусом оснащен ЖК-дисплеем, виброзвонком и двухсторонней связью

На торце находятся четыре прорезиненные кнопки управления. Они условно пронумерованы с отчетом от основной красной кнопки. Антенна брелока полностью интегрирована в корпус и не выпирает наружу. Крышка батарейного отсека имеет замок от произвольного открытия. В отсек устанавливается одна пальчиковая батарея

Основной брелок с ударопрочным корпусом оснащен ЖК-дисплеем, виброзвонком и двухсторонней связью. На торце находятся четыре прорезиненные кнопки управления. Они условно пронумерованы с отчетом от основной красной кнопки. Антенна брелока полностью интегрирована в корпус и не выпирает наружу. Крышка батарейного отсека имеет замок от произвольного открытия. В отсек устанавливается одна пальчиковая батарея.

Автосигнализация Starline A63 также комплектуется дополнительным упрощенным брелоком без дисплея. Устройство питается от батареи-таблетки CR-2450.

Все датчики охранной сигнализации Starline A63 персонифицированы. В случае тревоги на дисплее брелока графически отображается тот датчик, который сработал. Функционал брелока настраивается согласно инструкции по эксплуатации.

Технические характеристики модуля Старлайн М21

Параметр	Значение
Стандарт GSM	900-1800 МГц
Исполнение антенны GSM	встроена в модуль
Напряжение питания постоянного тока	9-28 В
Ток потребления максимальный (зажигание вкл.)	не более 50 мА
Ток потребления в спящем режиме	не более 4 мА
Резервное питание	внешний аккумулятор
Максимальная емкость резервного аккумулятора	7А/ч
Диапазон рабочих температур	от-40 до +85°С

Чтобы корректно установить StarLine M21, стоит воспользоваться услугами ДОП-Центра, поскольку самостоятельные попытки могут привести к неисправности и последующему дорогостоящему ремонту.

Как выполнить подключение сигнализации авто к минитаймеру подогревателя двигателя? Для примера был взят таймер Вебасто 1533, но по аналогии можно поступить с любым устройством, управление которым осуществляется контактной кнопкой. Допустим, основной контакт кнопки при нажатии замыкается на «массу». Тогда, разобрав модуль таймера и подпаяв один провод, вы сможете подключить его к любой автомобильной сигналке. Кнопку можно будет нажимать руками, но появится возможность и эмулировать нажатие, подавая команду с брелока.

Заводим автомобиль с брелка Scher-Khan Logicar

Модели противоугонной системы Логикар A, B, 1, 2, 3 i, 4 i, 5i, 6i, 5 iS, 6 iS просты в управлении. Все действия выполняются на основном брелоке с дисплеем, запасной отложите в сторону. Проведите настройку автозапуска по следующему алгоритму.

1. Одновременным нажатием на клавиши 2 и 4 пульта активируйте таймер.
2. Для входа в режим программирование зажмите на несколько сек. кнопки 1 и 4.
3. Активируйте запуск двигателя по времени, нажав десять раз клавишу 4.
4. Установите время включения мотора автомобиля: один раз в сутки – клавиша 1; через восемь часов – 2; через четыре часа – 3; через два – 4.
5. Зажав одновременно 2 и 4, вы включите таймер.

Изучив руководство по эксплуатации, вы сможете выставить запуск мотора по температуре, установить настройки его прогрева.

Launching Webasto via starline alarm … — logbook Mitsubishi Pajero Sport 2012 on DRIVE2

Привет читателям, вообщем с началом холодов, опять пришла идея автоматизировать запуск нагревателя удаленно. В прошлом году зимой часто бывали такие моменты что придя домой вспоминал что не выставил таймер на прогрев… Хотя стоит всего нажать на одну кнопку, но это как то забывалось, желание после рабочего дня попасть домой перекрывало память об утреннем прогреве) Все как то руки не доходили все это сделать, но в итоге в этом году приготовил сани летом))(Осенью…-Лучше поздно чем никогда))) Эта идея с успехом реализована у самого производителя нагревателя… Хочешь с брелка…Хочешь с телефона. только готовь $ … Цены вообще ШИК. цена пульта от 10 000р. Цена на модуль с симкой для телефона(Все конечно круто смс, или приложения для айфонов и андройдов) но если учесть цену или …ну например если у вас и так сигнализация с gsm . в машине 2 номера)) смысл?кст цена за модуль gsm для нагревателя от 16 000р. В общем о чем это я… ах да о ЖАБЕ и как её победить)) Так, имея некоторый опыт в электронике, умении работать с паяльником, и установке сигнализаций, задумался… а если запускать webasto с доп канала сигнализации (незря же их—«доп каналы» придумали.) Сказано …сделано))) (учитывая что шел к этому 8 месяцев))) Загуглил. а такое уже решено) Вообщем вот… ДАНО: Webasto and STARLINE (обладателям магической машины magicar нужен проводок с доп канала блока, на старлайне берем за основу желтый с черной полоской провод) Все просто и понятно… Ну и результат работы на видео в конче .) (Сори за диагональное видео, снимать и нажимать на брелок одному тяжко))

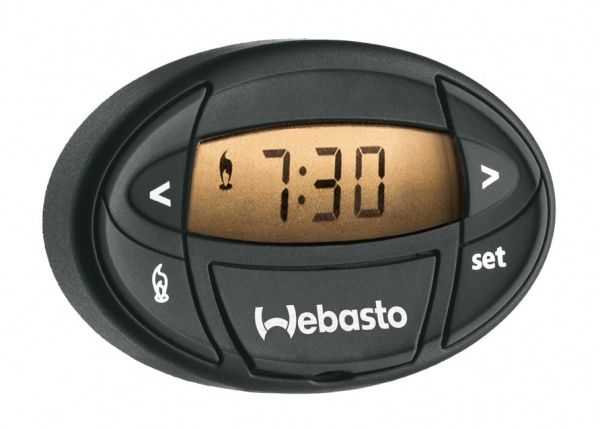

И так имеем WEBASTO с таймером

Фото с брелком…

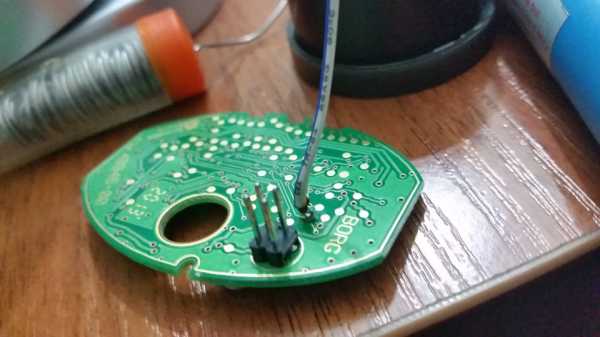

Подпаеваемся на нужный контакт… (если паяльник не держали в руках…пишите помогу научу))

Делаем дырдочку для провода

Вот жето черный провод на старлайне с доп кана

www.drive2.com

Инструкция по эксплуатации

Инструкция по эксплуатации E91 предписывает выполнение первичной настройки. Брелок перед началом работы снабжают батарейкой. Привязка коммуникатора осуществляется многократным нажатием аварийной кнопки. После включения зажигания система подает 7 коротких сигналов. Удерживая кнопки 1 и 2, брелок синхронизируют с головным блоком. Программирование основных функций выполняется курсорным методом. В определении значений индикаторов поможет инструкция к автосигнализации, которую рекомендуется распечатать.

Автозапуск

Управление сигнализацией Starline E91 с автозапуском осуществляется следующими способами:

• По команде. Для запуска мотора на брелке нажимают кнопку 1. Для отключения двигателя удерживают клавишу 1. Одновременно коротко нажимают кнопку 4.
• С периодичностью. Курсор перемещают на индикатор, имеющий вид часов. После этого нажимают кнопку 1. Система издаст звуковой сигнал, на дисплее появится время, оставшееся до включения двигателя.
• По таймеру. Курсор направляют на индикатор, имеющий вид песочных часов, после чего нажимают на клавишу 1. Параметры таймера устанавливают с помощью 1 кнопки коммуникатора. С каждым нажатием значение увеличивается на 2 часа. Сохраняют настройки, удерживая клавишу 1.

Принцип работы вебасто

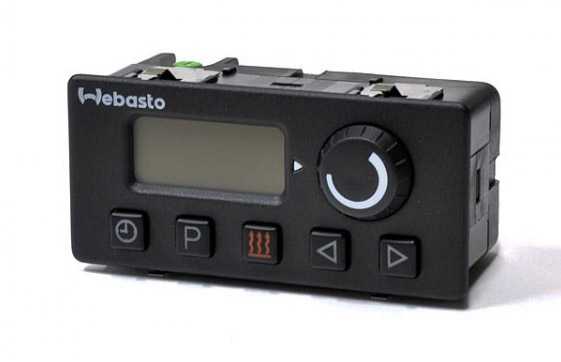

Запускается обогреватель программным таймером, расположенным в салоне, или пультом дистанционного управления, которым прибор укомплектован. Работа устройства происходит следующим образом:

1. Топливо из бака поступает в камеру сгорания подогревателя и нагревает охлаждающую жидкость теплообменника.
2. Циркуляционный насос перекачивает нагретую жидкость по контуру охлаждения двигателя, за счет чего прогревается сам двигатель и радиатор обогрева салона.

Процесс работы вебасто полностью автоматизирован – его запуск и остановка подчиняются командам таймера, датчикам температур двигателя и окружающей среды. Данное решение позволило минимизировать расход топлива до 0,5 л/ч, а скорость прогрева в легковом авто сократить до 15 минут при наружной температуре -20 о С.

Как настроить автозапуск

Завести машину автозапуском с сигнализации Старлайн А93 не получится при активном зажигании, распахнутом капоте, разомкнутом концевом переключателе стояночного тормоза и при воздействии на педаль привода тормозов. На авто, укомплектованных механической коробкой, предварительно проходится алгоритм программирования нейтрали. На автоматических трансмиссиях процесс происходит в момент установки рычага в позицию парковки. Затем владелец должен настроить рабочие параметры при помощи пульта дистанционного управления.

После постановки машины на охрану допускается дистанционное включение мотора. Чтобы запустить с брелка силовой агрегат, потребуется удержать в нажатом виде клавишу пуска охраны (до проигрывания зуммером двойной мелодии). На автомобиле коротко отработает сирена, мигнет аварийная сигнализация, закроются замки, а затем будет произведен запуск мотора. На дисплее высветится текст «ЗПУС», а затем будет показано установленное время прогрева.

Установка времени на брелке

Настроить время автозапуска можно только после программирования часов, которое производится через меню. Алгоритм запускается удержанием кнопки с круглым значком. Пользователь последовательно устанавливает часы и минуты текущего времени. По аналогии программируется будильник, переход между регистрами производится коротким воздействием на клавишу со значком окружности на поверхности.

Запуск по будильнику

Чтобы включить автозапуск по времени, следует курсорным способом выделить и запустить значок, отмеченный символом часов. На табло пульта включится значок ранее запрограммированного будильника. После пуска мотора будильник автоматически отключается.

Периодический запуск

Пуск по таймеру предусматривает кратковременную работу мотора через интервалы времени из диапазона от 2 до 24 часов (шаг настройки 2 часа). Пользователь устанавливает курсор на знак с изображением песочных часов, а затем активирует режим длинным воздействием на кнопку включения охраны. Кратковременные нажатия позволяют настраивать периодичность прогрева (с отображением параметров на табло). Периодический запуск работает до момента принудительной деактивации (курсорной методикой).

Запуск по температуре

Чтобы установить автозапуск по температуре двигателя, потребуется:

1. Курсорной методикой найти значок необходимого режима.
2. Коротким воздействием на поверхность кнопки включения охраны активировать функцию.
3. Настройка автозапуска предусматривает регулировку порогового значения срабатывания комплекса. Температуру запуска двигателя владелец машины выбирает пошагово из диапазона -27… -3°С. Корректировка осуществляется воздействиями на кнопки со значками треугольника, программируемое значение температуры отображается на дисплее.
4. Подтвердить выбранный режим долговременным нажатием на клавишу старта охраны (до активации зуммера). Пульт подаст еще 2 гудка динамиком пульта, на табло останется активной иконка с фоновым изображением градусника. Режим предусматривает минимальное время между прогревами 1 час, продолжительность работы мотора настраивается пользователем. Число повторных пусков с прогревом ограничивается только температурой внешней среды и возможностями аккумулятора.
5. Чтобы отключить автозапуск, необходимо выбрать активную иконку на дисплее и кратко нажать клавишу охраны. После подачи 2 световых импульсов сигнализацией автозапуск отключится.

Как изменить время прогрева

Пользователь может принудительно изменить время функционирования силового агрегата только при дистанционном пуске мотора. Чтобы продлить время работы двигателя, требуется удержать нажатой кнопку включения охраны. Брелок даст двойной мелодичный звук, а автомобиль отработает внешней световой сигнализацией. Настраиваемый параметр показывается на табло, каждое нажатие продлевает прогрев на 5 минут. Конструкция сигнализации позволяет поставить время работы до 30 минут. Дистанционно уменьшить время прогрева двигателя невозможно.

Инструкция для моделей Мобикар

Дистанционный запуск двигателя с пульта сигнализаций Mobicar A, B, 1, 2 можно только в режиме охраны. Для автомобиля с «механикой» проведите следующую подготовку.

1. При заведённом двигателе, поднятом «ручнике», отпущенной педалью тормоза нажмите клавишу 3 на брелоке.
2. Выньте ключ из замка зажигания.
3. Выйдите из автомобиля и поставьте его на охрану, кликнув по клавише 1.

Комбинация следующих клавиш позволит активировать автозапуск.

1. Зажмите на некоторое время кнопку 3. На экране появится изображение дыма, означающее запуск мотора.
2. Последует обратный отсчёт времени автозапуска. Коротко нажмите на 3 и вы остановите таймер.
3. Выход из режима производится долгим нажатием клавиши 3.

Выставить время автозапуска можно и вручную, внимательно прочитав инструкцию.

Подключение напрямую к автосигнализации

Есть ряд автосигнализаций, которые сделаны специально для управления подогревателем вебасто. У них программно заложена данная функция. Более точно нужно уточнять у производителей и установщиков автосигнализаций. Ниже рассмотрим более простые способы от обычных сигнализаций:

1. Подключение к дополнительному каналу через реле
2. Подключение к доп каналу

В зависимости от возможностей автосигнализации, ее можно подключить на управление подогревателем. Если сигнализация может выдавать постоянный сигнал в течении 30 минут с дополнительного канала — тогда ее можно подключить на управление запуска.

Подключение к доп каналу через реле

Подключение через реле производится если у вас на сигнализации дополнительный канал выдает постоянный «-«. Схему можно использовать как при подключении волговских сигналов

Только вместо кнопки на руле — выход с доп канала, а выход с 30 контакта на первый пин (если у вас Thermo Top C\E). И предохранитель нужно установить на 1 А. Если у вас Thermo Top Evo — тогда этот способ вам не поможет, так как подогреватель EVO управляется только W-Bus шиной.

Если у вас с автосигнализации есть выход дополнительного канала с «+» его просто можно подсоединить на сразу на первый пин(Thermo Top C\E), через предохранитель 1А.

В любом случае вы можете подключить ваш подогреватель Webasto к автосигнализации в нашем автосервисе. Стоимость и время выполнения данной процедуры уточняйте по телефону : +7-912-204-12-51

Starline и Webasto, автозапуск и управление

StarLine – компания, которая занимает первое место по производству охранных систем с инновационными возможностями. Их сигнализации подходят на любые типы и марки автомобилей. Абсолютно все модели охранных систем подходят для работы на территории России и прилежащих странах. Охранная система обеспечивает максимальный уровень защиты автомобиля, именно StarLine считается лучшими на рынке продаж автосигнализаций.

Компания занимается выпуском современных систем автосигнализаций, высокочувствительныхиммобилайзеров, поисковых комплексов GSM и GPS и другие. Штат компании составляет более 1000 человек, которые каждый день изобретают все новые технологии защиты автомобиля от угона. По всей территории России насчитывается более 50-ти официальных представительств компании, где происходит сервисная поддержка.

Коротко о сигнализации

Автосигнализация Starline A93 – новинка 2014 года, которая имеет хороший показатель надежности и приемлемую стоимость для большинства автовладельцев. Работает она дистанционно с брелка управления, где можно настроить различные полезные опции и функции.

Данная модель имеет встроенное силовое реле, разработанное для управления световыми сигналами и центральным замком. Брелок управления имеет ударопрочный механизм и встроенную антенну. В общий функционал сигнализации добавлены следующие опции:

• 2CAN;
• LIN модули;
• GSM модем;
• GPS модуль.

Такая система защиты имеет интеллектуальный автозапуск и диалоговый код, не поддающийся сканированию. Разберем подробно, на какие кнопки нажимать, чтобы провести настройки.

Настройка автозапуска

За параметры дистанционных и автоматических запусков отвечает вторая таблица программирования автосигнализации Старлайн А93.

Именно здесь происходит способ выбора выполнения программной нейтрали, от которой зависит успешный автозапуск на автомобилях с механической коробкой переключения передач.

Также в этой таблице настраивается:

• выключение и включение функции запуска – вы можете отключить любые автоматические и дистанционные запуски, выставив значение функции 1 в вариант 1. Тогда, независимо от того, какие иконки горят на брелке Starline a93, автозапуск будет отключен;
• тип коробки – автомат или механика;
• сколько будет работать автомобиль при запусках – 10, 20 или 30 минут;
• тип двигателя – бензин или дизель;
• автомобиль с кнопкой запуска или с ключом;
• контроль заведённого двигателя – импульсы, напряжение или зарядка;
• и другие функции, необходимые для правильного выполнения команд запуска.

После выберите SF и нажмите длинно 3 до сигнала брелка и затем коротко 3.

Кнопками два и три найдите нужную функцию.

Кнопкой один выберите необходимое состояние выбранной функции.

Для того чтобы вернуться на главный экран нажмите 3 длинно и 3 коротко.

Если после входа в меню не нажимать кнопки в течение 30 секунд, то вы выйдете из режима настройки сигнализации Старлайн А93.

Настройка автозапуска сигнализации Starline A93

Заводим автомобиль:

1. Перевести ручку КПП в положение нейтраль/parking (выключить все передачи);
2. Выключить зажигание и вытащить из него ключ (двигатель должен быть включенный);
3. Активировать стояночный тормоз (на механике)
4. Плотно захлопнуть все двери, а также капот и крышку багажника;

Если пропущен какой-то этап, удаленный запуск невозможен. Но при правильной подготовке машины (мотор заглушен самой сигнализацией), ее можно завести с пульта разными вариантами.

Нажмите и удерживайте кнопку 1 (до появления двух мелодичных сигналов), затем отпустите кнопку

Периодический запуск двигателя с брелока:

Особенно эта функция актуальна в зимнее время, когда требуется периодический прогрев двигателя. Брелок starline a93 может автоматически запускать двигатель для прогрева (через 2, 3, 4, 24 часа).

Как настроить автозапуск по времени

Сигнализация «Старлайн А93» позволяет производить регулярный запуск двигателя автомобиля через равные промежутки времени. Период запуска может быть задан в интервале от 2 часов до 24 часов с минимальным шагом в 2 часа.

Чтобы активировать режим, необходимо:

• установить курсор брелка на иконку с изображением песочных часов и коротко нажать на кнопку №1 – автомобиль отреагирует одним световым сигналом, а брелок – одним мелодичным звуком;
• на дисплее брелка 4 секунды будет высвечиваться текущее значение периода автозапуска двигателя автомобиля (к примеру, «4Н» означает, что двигатель будет запускаться через каждые 4 часа).

Чтобы изменить период автозапуска двигателя, нужно легко нажимать на кнопку №1 до тех пор, пока на дисплее не высветится нужное значение. Каждое нажатие на кнопку №1 увеличивает период автоматического запуска на 2 часа.

После того, как на дисплее высветится нужное значение периода автозапуска, нажимают на кнопку №1 и удерживают ее до мелодичной трели, либо дожидаются автоматического сохранения выбранного периода автозапуска, которое произойдет через 4 секунды после выбора нужного параметра. При этом на брелке прозвучит два коротких мелодичных сигнала, а на его дисплее начнет высвечиваться иконка с изображением песочных часов. Через несколько секунд после установки выбранных параметров двигатель будет автоматически запущен и прогрет.

Активируем режим автозапуска по температуре

Эта функция отслеживает температуру воздуха на улице и при необходимости запускает двигатель автомобиля для прогрева. Температура запуска устанавливается в границах от -3 оС до -27 оС, минимальный шаг составляет 3 оС. Минимальный промежуток времени между повторными запусками (без учета времени, затраченного на прогрев двигателя) составляет 60 минут. После того, как пользователь активирует функцию запуска двигателя по температуре, количество температурных запусков не ограничивается.

Для включения режима автозапуска двигателя по температуре выполняют следующие действия:

• жмут на иконку с изображением ключа и на кнопку №1 – автомобиль реагирует одним световым сигналом, а брелок однократно издает мелодичную трель;
• в течение следующих 4 сек. на дисплее брелка отображается текущее значение температуры запуска;
• чтобы изменить значение температуры, нужно надавливать на кнопку №1 (1 нажатие = 3 оС);
• после выбора нужных температурных параметров удерживают кнопку №1 до звукового сигнала, либо дожидаются автоматического сохранения, которое происходит через 4 секунды.

Если функция автозапуска двигателя по температуре успешно активирована, то брелок издает два коротких мелодичных сигнала, а иконка с изображением ключа на дисплее брелка становится активной.

Автозапуск по будильнику

При активации данной функции двигатель автомобиля будет автоматически запущен в заданное время. Для активации функции осуществляют следующие действия:

• курсор брелка подводят к иконке с изображением часов и коротко нажимают на кнопку №1, после чего автомобиль издает один световой сигнал, а брелок – один мелодичный звук;
• на дисплее брелка высвечивается время, спустя которое двигатель автоматически запустится по будильнику;
• через 5 сек. на брелке возобновляется индикация текущего времени.

Функция автозапуска двигателя по будильнику активируется на один цикл запуска. О том, что режим успешно включен, свидетельствуют активные иконки с изображением часов и колокольчика на дисплее брелка.

Как пользоваться пультом вебасто

Несмотря на все большее распространение предспусковых подогревателей, все еще возникают вопросы о том, как пользоваться вебасто. Это устройство предоставляет своему владельцу массу возможностей для комфортного использования авто.

Прежде всего, вебасто позволяет прогреть двигатель заранее. И благодаря этому вы существенно увеличиваете срок эксплуатации мотора, а еще садитесь сразу же в теплый салон без изморози на окнах и ледяного руля

И совершенно неважно, какая за окном температура. Мерзнуть в ожидании прогрева вам не придется

Возможности пульта вебасто

Для тех, кто привык оставлять автомобиль неподалеку от дома, весьма пригодится возможность управления подогревателем с помощьюспециального пульта. Так вы сможете включить или выключить вебасто, находясь на расстоянии до одного километра от своей машины. Это намного удобнее, нежели использование мини-таймера. Вместо того чтобы каждый раз его программировать, вы можете активировать вебасто одним движением пальца. Однако на качество сигнала могут повлиять радиопомехи, близость электропроводов и т. д. Поэтому не забывайте проверять показатели индикатора уровня сигнала. С его помощью вы узнаете о том, что отопитель «получил» ваш сигнал.

Не рекомендуется включать webasto, если авто находится в закрытом помещении (гараж) или на заправке. А также не стоит оставлять его включенным больше, чем на один час. Соблюдение этих нехитрых правил продлит срок службы подогревателя. Сам пульт нужно оградить от прямых солнечных лучей, холода, мороза, влаги и грязи. При использовании пульта лучше всего находиться на возвышенности или хотя бы на открытом пространстве.

Если ваш автомобиль не оснащен штатным подогревателем, в нашем центре вы можете не только его установить, но и получить от наших специалистов консультацию относительно того, как пользоваться пультом вебасто. Узнать приблизительную стоимость работ вы можете по телефонам, указанным на сайте.
