Установка зажигания на ваз 2107 своими руками

Пошаговая инструкция

Установить зажигание на вазе 2106 можно в 13 простых шагов:

Снимаем свечу цилиндра №1, пробкой из резины и пальцем закрываем отверстие для свечи.

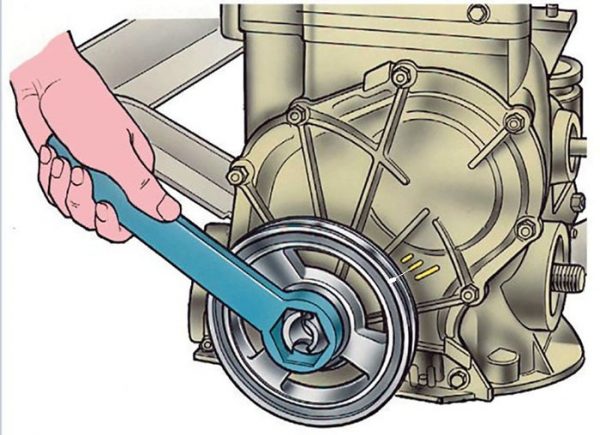

С помощью специального ключа проворачиваем коленвал. По мере движения в первом цилиндре должен начаться такт сжатия. В этот момент поршень направится вверх, создастся внутреннее давление. Вы его почувствуете по тому, как резиновую пробку начнет выдавливать из отверстия.

В этот момент начинаем следить за ходом метки на шкиве. Она в конечном итоге должна совместиться с меткой на ГРМ. Если вы используете топливо с октановым числом 95 или 92, то нужно совместить ее со второй меткой (5 градусов)
Если же используемое топливо составляет 72 или ниже (что сегодня случается очень редко), то нужно стремиться к третьей метке (0 градусов)
Снимаем крышку с трамблера, предварительно отстегнув защелки.
Благодаря движению коленвала, ротор трамблера должен быть обращен к первому цилиндру.

Теперь важно проследить за тем, чтобы линия защелок крышки трамблера была параллельна оси мотора. Если это условие не соблюдено, нужно провести следующие процедуры.
Снимаем гайку крепления трамблера и проворачиваем его вверх
Далее крутим ось ротора и добиваемся его параллельного расположение по отношению к оси мотора.
Возвращаем трамблер на место и не до упора вкручиваем гайку.
Только сейчас начинается непосредственный процесс, благодаря которому мы сможем правильно настроить контактное зажигание.
Присоединяем вольтомметр таким образом, чтобы один конец был присоединен к выводу катушки, присоединенному к кабелю трамблера с низким напряжением, а другой конец фиксирован на «массе».
Включаем зажигание

Осторожно прокручиваем трамблер по часовой стрелке до момента отключения лампочки. Если же она и не загоралась, значит крутить ничего не нужно.
Теперь начинаем крутить трамблер в обратную сторону до момента зажигания лампочки

В этом положении фиксируем трамблер, затянув плотно гайку.
Настройка зажигания закончена, можно выключать зажигание и возвращать крышку распределителя обратно.

Теперь мы может удостовериться в том, правильно ли произведена установка зажигания. Запускаем мотор и начинаем ехать. Нужно разогнаться до 45 километров в час. По достижению нужной скорости, включаем четвертую передачу и резко жмем на педаль газа. Через пару секунд мотор должен начать детонировать (будут раздаваться хлопки, «пальцы» начнут звенеть). Как только автомобиль наберет подходящую для выбранной передачи скорость, детонация пропадет.

Если детонация не исчезла, значит, вы неправильно произвели регулировку и получили так называемое «раннее» зажигание. Значит нужно чуть-чуть провернуть трамблер по часовой стрелке на половину или одно деление.  Если же детонация так и не возникла, значит у вас установлено «позднее зажигание». В этом случае трамблер проворачиваем против часовой стрелки на половину или одно деление.

Как только вы смогли зажигание на вазе 2106 настроить правильно, сделайте надежную пометку на корпусе трамблера, что послужит хорошей помощью для последующих регулировок.

Проверка правильности установки зажигания ВАЗ 2107

Для того чтобы проверить, насколько правильно установлено зажигание надо разогнать автомобиль до 40 км/ч на третьей передачи. Далее надавить на педаль газа, чуть больше чем на половину. Если детонация пропадает через 3-5 секунд, то зажигание установлено правильно. Если же детонация длится больше, надо остановиться, на работающем двигателе ослабить крепление распределителя зажигания, после чего провернуть его корпус вправо (+) на одно деление. Затем повторить процедуру проверки. Если же детонации нет вообще, то корпус трамблера надо вращать влево (-). Делать Это нужно очень аккуратно.

Видео «как установить зажигание на ВАЗ 2107:

ВАЗ 2107: регулировка зажигания классического типа

По дорогам все еще ездит немало семерок с установленной классической системой. Она, как показывает практика, является наиболее капризной и требовательной, поэтому ее и будем рассматривать в первую очередь. Чтобы провести настройку угла замкнутого состояния распределителя, нужно снять с трамблера крышку и установить коленчатый вал в то положение, при котором зазор в контактной группе будет наибольшим. В этом состоянии нужно ослабить два болта, а между контактами поставить щуп с толщиной 0,44 мм. Именно таким должен быть правильный зазор. После проводите затяжку болтов и ставите на место крышку.

А дальше настраивается опережение. Если не сильно заботитесь о состоянии своего автомобиля, то эту настройку можно и на слух сделать. Но установка момента зажигания ВАЗ 2107 окажется наиболее точной, если воспользоваться стробоскопом, например. Перед настройкой обязательно снимаете с корректора зажигания вакуумного типа трубку и глушите отверстие. Далее мотор прогреваете до рабочего значения температуры и глушите, ослабляете крепеж трамблера. Подключаете стробоскоп к аккумулятору, провод с датчиком – к первой свече

Обратите внимание на то, что датчик бесконтактный, поэтому его достаточно просто надеть на провод высокого напряжения

Именно так происходит установка бесконтактного зажигания ВАЗ 2107 и ранних моделей. Установите стробоскоп таким образом, чтобы луч его бил на шкив коленчатого вала. При этом луч должен быть параллелен той метке, которая находится на крышке ГРМ. Необходимо добиться путем вращения корпуса распределителя того, чтобы луч проскакивал четко в момент прохождения метки на шкиве коленвала. Вот, пожалуй, и вся схема проведения регулировок. Останется только проверить в движении все настройки и наслаждаться комфортной ездой.

Зачем выставлять зажигание?

Неправильная установка зажигания – это довольно серьезная проблема, которая преследует владельцев автомобилей с двигателями ЗМЗ-402, но речь сейчас не о нем. Зажигание горючей смеси должно происходить строго в определенный момент. Если этот момент неправильный, то двигатель работает не так, как должен.

Правильная установка зажигания на ВАЗ 2107 сможет решить несколько проблем, которые так или иначе связаны с работой двигателя:

• Перегрев двигателя. Зачастую слишком раннее зажигание становится причиной появления детонации. Из-за этого меняется температурный режим работы мотора. Увеличивается нагрузка на детали кривошипно-шатунного механизма, значительно снижается ресурс его работы.

Снижение динамики автомобиля

Неважно, ранее или позднее зажигание, в любом случае данная неисправность имеет место быть. Когда взрыв горючей смеси происходит во время нахождения поршня в верхней мертвой точке, вся энергия взрыва передается на коленвал и переводится в крутящий момент

Соответственно, приемистость двигателя в такой момент максимальна.

Если выставить его раньше, то взрыв будет происходить навстречу идущему вверх поршню, который еще вдобавок преодолевает давление в цилиндре. Естественно, это тормозит вращение коленвала, несмотря на приличную инерцию маховика.

Если же момент позже, чем надо, то поршень уже пойдет вниз во время взрыва. Когда поршень дойдет до нижней мертвой точки, расширение газов еще будет продолжаться и часть их вырвется в выхлопной коллектор. Отсюда и получаются хлопки в выхлопной коллектор.

Как правильно выставить электронное зажигание на ВАЗ 2107 (инжектор)

Стоит сразу сделать оговорку по поводу того, что одно из важнейших отличий инжекторного (впрыскового) двигателя от карбюраторного — отсутствие необходимости всяческих настроек. В том числе электронный блок управления, при помощи датчиков, самостоятельно определяет момент зажигания и прочие нюансы в конкретном случае. Главное правильно выставить по меткам ремень или цепь ГРМ. Поэтому дальше мы поговорим о карбюраторных версиях, оборудованных электронной системой зажигания.

Итак, после успешной установки БСЗ на автомобиль всегда необходима его регулировка. Конечно, мастера будут орудовать специальным инструментарием, в частности рекомендуется стробоскоп. Но на практике все может оказаться намного проще. К примеру, вполне реально отрегулировать систему, что называется, на слух.

Чтобы начать процесс, необходимо ослабить крепежную гайку распределителя зажигания (или же попросту не затягивайте ее при установке трамблера). После запуска и прогрева мотора начинаем крутить корпус распределителя то в одну сторону, то в другую. Обороты при этом должны соответствовать примерно 2000.

Слушая изменения в работе двигателя будет несложно уловить, как скачут обороты, появляются ли провалы. Оптимальная «золотая» середина — это положение, при котором мотор стабильно выдает максимум оборотов при отсутствии провалов. В таком положении необходимо и затянуть гайку трамблера. При возможности лучше воспользоваться услугами СТО и проверить правильность регулировки стробоскопом.

Регулировка электронного зажигания (на ВАЗ 2107)

Для того чтобы разобраться в том, как отрегулировать зажигание на ВАЗ 2107 (карбюратор) нужно при помощи 13-го ключа выполнить ослабление гайки, фиксирующей трамблер. В данном случае, первый провод, идущий от лампочки будет применяться в качестве вольтметра. Его нужно подсоединить к выводу. Второй же провод подключается к «массе».

Следующий этап регулировки бесконтактного зажигания (на ВАЗ 2107) – выполнение процедуры, подразумевающей включение зажигания. Очень медленно и аккуратно следует провернуть корпус распределителя при помощи часовой стрелки. Остановить выполнение этой работы необходимо сразу же после того как световой индикатор перестанет «гореть». В момент, когда появятся искры, можно будет сделать вывод про появление зажигания. Далее нужно переместить трамблер пока контакты не будут разъединены и индикатор, вновь не начнет гореть. Теперь установка бесконтактного зажигания на карбюраторном ВАЗ-2107 завершена.

Установка электронного зажигания на ВАЗ 2107 позволяет сделать функционирование автомобильного мотора более мягким и плавным. Это способствует тому, что процесс его запуска в холодное время года в значительной степени способствует уменьшению расхода топливной жидкости. Если имея карбюраторный двигатель, вы задумывайтесь над тем как поставить электронное зажигание на ВАЗ-2107, то необходимо максимально подробно ознакомится в нюансах выполнения установки.

Порядок зажигания ВАЗ 2107 не должен быть достаточно дорогим. При этом отдавать предпочтение в пользу дешевых моделей также не рекомендуется. Правильнее всего выбирать товар относящийся к средней ценовой категории для того чтобы в дальнейшем, не произошла ситуация требующая выполнения замены. Перед началом выполнения работ по выставлению бесконтактного зажигания на ВАЗ-2107 требуется подготовить дрель, а также набор различных ключей.

Как выставлять зажигание

Настройка электронного зажигания

Чтобы получить базовые знания и в целом представление о том как поставить бесконтактное зажигание на ВАЗ 2107, нужно ознакомится с инструкцией которая прилагается и изучить все то, что входит в набор к автомобильному мотору карбюраторного типа. Здесь идет речь, про такие детали как трамблер, коммутатор, свечи зажигания, катушка, провода соединительного и высоковольтного типов. Данная система может устанавливаться без каких-либо проблем. Изначально следует снять с аккумулятора клемму означающую «минус», а после произвести проворачивание коленвала до того момента, когда третья и четвертая отметки будут совмещены.

Теперь мастеру, который выполняет работу, можно приступать к процессу выполнения основных действий. Катушку нужно отсоединить от всех коммуникаций, которые к ней идут. Ее необходимо аккуратно демонтировать и установить новую комплектующую. Уже новый элемент может быть подключен к проводу, являющемуся высоковольтным.

Следующий этап, подразумевающий установку бесконтактного зажигания на карбюраторном ВАЗ-2107 подразумевает снятие крышки являющейся трамблером. На блоке, используя маркер нужно указать место, куда он будет монтирован. Далее, деталь следует аккуратно открутить и переставить немного в сторону. Теперь процедура выставления зажигания ВАЗ-2107 (карбюратор) подразумевает установку «бегунка» в перпендикулярном положении к мотору и вставление в отверстие, блока для цилиндров. Его нужно совместить вместе с точкой расположенной на блоке. После этого крышку нужно установить в исходное положение и произвести подключение проводов.

Прежде чем вами будет произведена установка зажигания на карбюраторный ВАЗ-2107, нужно определить, где именно будет находиться коммутатор. Дело в том, что место для его установки в автомобиле этой модели, просто-напросто не предусмотрено. Специалисты рекомендуют выполнить установку непосредственно вблизи емкости, в которую заливается омывательная жидкость. Комплектующая может быть закреплена при помощи саморезов. Также предусмотрена возможность установки разъема. Следует также помнить и про свечи. Для того чтобы в данной модели авто произвести их замену, следует использовать специальный инструмент, при помощи которого осуществляется выкручивание устаревших комплектующих и установка новых. К слову, свет зажигательных свечей позволяет говорить про процесс функционирования мотора. В том случае если они имеют черный цвет, то скорее всего, следует проверить работу фильтра воздуха. Нормальным цветом является светло-коричневый.

Что такое угол опережения зажигания?

Чтобы зажигание работало правильно, необходимо соблюсти следующее условие: искрообразование должно происходить в тот момент, когда поршень находится в ВМТ. Это должен быть такт сжатия. Данный момент должен быть точкой воспламенения.

Однако это еще не все. Время, за которое топливная смесь полностью сгорит, тоже должно учитываться. Поэтому свечи зажигания должны создать импульс с некоторым опережением, которое и называется углом опережения. В результате, смесь достигает пика горения, а цилиндр начинает движение вниз.

Если искрообразование происходит раньше, то такое зажигание называется ранее, а если поздно, то позднее. Ранее приводит к детонации. Вот почему двигатель быстро перегревается, а его работа становится неэффективной, хотя расход топлива иногда может быть сильно снижен. Определить это можно по электродам свечей зажигания, которые покрываются белым налетом. При позднем зажигании заметно теряется мощность, а из выхлопной трубы выходит черный дым, что свидетельствует о том, что бензин, не успевая сгореть в цилиндре, догорает в выхлопной системе.

Свечи зажигания, в этом случае, становятся черными. Об этом могут рассказать и хлопки в выхлопной трубе. Позднее зажигание способствует тому, что свечи попросту заливает топливом, которое не сгорает или сгорает не полностью. Когда они заливаются – они не работают.

Системы зажигания разделяются на 3 группы:

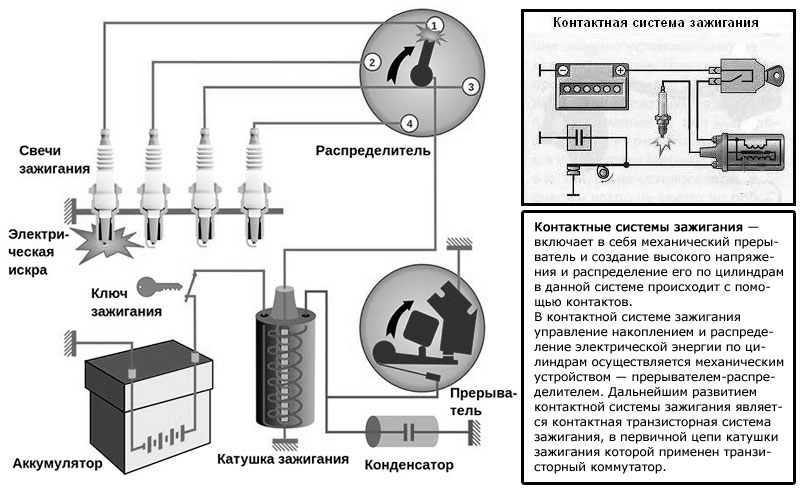

Контактная система зажигания

Бесконтактная система зажигания

Электронная система зажигания (микропроцессорная система зажигания)

Электронная система зажигания

Как установить и отрегулировать электронное (бесконтактное) зажигание на ВАЗ 2107

https://youtube.com/watch?v=EpVtmS7hvd8

Инструмент, который необходим для установки электронного зажигания:

• дрель со сверлом;
• рожковый ключ на 13;
• ключи на 8 и 10;
• ключ для храповика на 38.

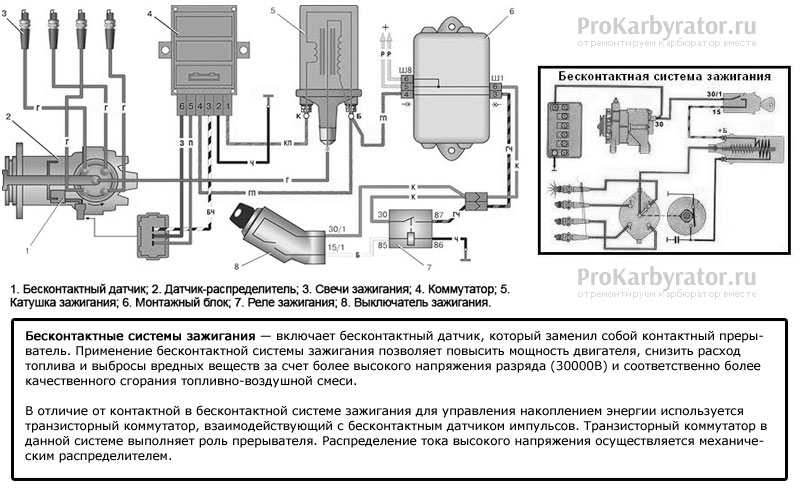

В комплект оборудования бесконтактной системы зажигания входит катушка зажигания, коммутатор, трамблер и провода. Чтобы не перепутать, что с чем соединяется, производители, как правило, снабжают покупателя руководством по установке.

Сначала установке подлежит бесконтактная катушка, а также трамблер. И для первого, и для второго элемента в подкапотном пространстве предусмотрены свои места с креплениями. После этого переходим к трамблеру. Надо заметить, что двигатель должен стоять по меткам: коленчатый вал выставляется по риске ВМТ. При этом трамблер будет указывать на первый, либо четвертый цилиндры. Необходимо запомнить, как стоит сам корпус и в каком направлении находится бегунок. Точно так же устанавливаем новый трамблер.

Параллельно с заменой системы зажигания рекомендуется обновить и свечи — лучше всего подойдут BOSCH

В принципе, установка на этом может быть закончена

Но есть смысл обратить внимание на некоторые детали. Параллельно с заменой системы зажигания рекомендуется обновить и свечи — лучше всего подойдут BOSCH, NGK и прочие варианты этого уровня

Не стоит также экономить на проводах — возьмите силиконовые. Заметьте, что на многих автомобилях, не оборудованных изначально коммутатором, имеются под него родные крепления, поэтому ничего менять не нужно — коммутатор просто садится на эти крепления и прикручивается. Если же в вашем случае некуда крепить данный элемент, воспользуйтесь дрелью: просверлите отверстия и снабдите их крепежными болтами. Главное, чтобы коммутатор был надежно привинчен, иначе деталь выйдет из строя раньше времени.

Есть еще одна проблема, с которой сталкиваются владельцы ВАЗ 2107, выпущенных до 1994 года. После установки бесконтактной системы перестает работать тахометр. Но не стоит расстраиваться. Достаточно в цепь «катушка-тахометр» установить конденсатор либо сопротивление на 1,2-1,4 кОм.

Проверка в движении

Даже если у вас отсутствует доступ к профессиональному сервису, можно закрепить результат слухового анализа уже на дороге. Потребуется ровный участок без уклона, отсутствие сильного ветра и наличие помощника. Итак, прогрев двигатель до рабочей температуры, доводим стрелку спидометра до 40-50 км/ч, перейдя при этом на прямую передачу (четвертую).

Двигаясь с крейсерской стабильностью, необходимо резко выжать педаль акселератора. В этот момент будет несложно уловить звук детонации в моторе. Данное явление еще называют «звоном пальцем». Ориентировочное время прекращения звона — это момент, когда автомобиль успел ускориться на 3-5 км по спидометру.

Если вскоре после начала ускорения детонация прекратилась сама по себе, зажигание выставлено правильно. Если же характерный звон вы отчетливо слышите дольше рекомендованного промежутка времени, есть смысл подкорректировать трамблер. Его корпус при этом поворачивается по часовой стрелке на 1º. Но бывает и так, что пальцы вообще не звенят, или звук очень слабый и неотчетливый. Тогда мы имеем обратную картину — распределитель зажигания проворачивается против часовой стрелки на тот же 1º.

При отсутствии специалиста Вы всегда можете проверить правильность выставления зажигания «на слух» в движении

Когда, по возвращению за руль и повторению вышеописанного эксперимента, оказывается, что проблема не исчерпала себя, необходимо снова останавливаться и пробовать проворачивать в соответственных направлениях трамблер, пока результат не будет достигнут. В итоге продолжительность детонации должна приблизиться к 1-1,5 с. Мотористы называют это «легкой детонацией», которая не причиняет двигателю заметного вреда.

Конечно, многие приведенные рекомендации могут требовать проверки на профессиональном оборудовании. Поэтому мы советуем все же не пренебрегать мнением квалифицированных специалистов и при возникновении трудностей в настройке системы обращаться к ним.

Что такое угол опережения зажигания?

Чтобы зажигание работало правильно, необходимо соблюсти следующее условие: искрообразование должно происходить в тот момент, когда поршень находится в ВМТ. Это должен быть такт сжатия. Данный момент должен быть точкой воспламенения.

Однако это еще не все. Время, за которое топливная смесь полностью сгорит, тоже должно учитываться. Поэтому свечи зажигания должны создать импульс с некоторым опережением, которое и называется углом опережения. В результате, смесь достигает пика горения, а цилиндр начинает движение вниз.

Если искрообразование происходит раньше, то такое зажигание называется ранее, а если поздно, то позднее. Ранее приводит к детонации. Вот почему двигатель быстро перегревается, а его работа становится неэффективной, хотя расход топлива иногда может быть сильно снижен. Определить это можно по электродам свечей зажигания, которые покрываются белым налетом. При позднем зажигании заметно теряется мощность, а из выхлопной трубы выходит черный дым, что свидетельствует о том, что бензин, не успевая сгореть в цилиндре, догорает в выхлопной системе.

Свечи зажигания, в этом случае, становятся черными. Об этом могут рассказать и хлопки в выхлопной трубе. Позднее зажигание способствует тому, что свечи попросту заливает топливом, которое не сгорает или сгорает не полностью. Когда они заливаются – они не работают.

Системы зажигания разделяются на 3 группы:

Электронная система зажигания (микропроцессорная система зажигания)

Электронная система зажигания

Плюсы и минусы безконтактного зажигания

Плюсы и минусы контактного зажигания

Что такое “угол опережение зажигания”

Опережение зажигания означает воспламенение воздушно-топливной смеси ранее, чем поршень достигнет верхней мертвой точки (ВМТ) во время такта сжатия. Это фактор оказывает большое влияние на работу двигателя. Между моментом возникновения искры и моментом, когда давление газов в цилиндре достигает апогея, проходит определенное время. Хотя данный отрезок времени крайне мал, из-за высокой частоты вращения коленвала за время поджига смеси поршень может пройти большой путь с момента искрообразования до взрыва смеси. При правильно выставленном угле опережения смесь взрывается в момент, когда поршень находится в ВМТ и готов двигаться вниз. Если воспламенение смеси происходит раньше (“раннее зажигание”), она взрывается еще на фазе подъема поршня и препятствует движению поршня (двигатель детонирует). Это приводит к преждевременному износу деталей и ухудшению характеристик двигателя. Если поджиг производится поздно (“позднее зажигание”), смесь взрывается после того, как поршень ушел из ВМТ, что приводит к догоранию топлива уже в выпускном коллекторе, снижению давления газа в цилиндре и, значит, потерям мощности и снижению экономичности. Поэтому установка зажигания на ВАЗ 2107 — важная и необходимая процедура. Искрообразование должно происходить в наиболее подходящий момент, который зависит от положения педали газа и оборотов коленвала.

Высоковольтные провода

Высоковольтные провода (ВВП) передают импульсы от катушки к свечам зажигания. В отличие от других проводов они должны не только выдерживать высокое напряжение, но и защищать от него другие детали автомобиля. Каждый провод состоит из токопроводящей жилы с металлическим наконечником, резиновых колпачков с обеих сторон и изоляции. Большое значение имеет исправность и надёжность изоляции, так как она:

• предотвращает попадание влаги на токопроводящий элемент;
• сокращает утечку тока до минимума.

Неисправности высоковольтных проводов

Для ВВП характерны следующие основные неисправности:

• обрыв токопроводящего элемента;
• утечка напряжения из-за некачественной изоляции;
• чрезмерно высокое сопротивление провода;
• ненадёжный контакт между ВВП и свечами зажигания или его отсутствие.

При повреждении ВВП пропадает электрический контакт и происходит разряд, приводящий к потерям напряжения. В этом случае на свечу зажигания поступает не номинальное напряжение, а электромагнитный импульс. Неисправности проводов приводят к неправильному функционированию некоторых датчиков и к перебоям в работе силового агрегата. В результате один из цилиндров перестаёт выполнять полезную работу и работает вхолостую. Силовой агрегат теряет мощность и начинает детонировать. В этом случае говорят, что двигатель «троит».

Одной из неисправностей высоковольтных проводов является обрыв

Диагностика высоковольтных проводов

При подозрении на неисправность ВВП (двигатель «троит») сначала их необходимо тщательно осмотреть — возможно повреждение изоляции, сколы, прикосновение к горячим элементам двигателя

Особое внимание следует обратить на контакты проводов — на них не должно быть следов окисления или нагара. Если же видимых повреждений не обнаружено, приступают к обнаружению возможного обрыва и измерению сопротивления ВВП с помощью мультиметра

Сопротивление провода должно составлять 3–10 кОм. Если оно равно нулю, провод оборван. Также следует учитывать, что сопротивление не должно отклоняться от нормы более чем на 2–3 кОм. В противном случае провод следует заменить.

Выбор высоковольтных проводов

При покупке новых проводов следует обратить внимание на рекомендации автопроизводителя. На ВАЗ 2107 обычно устанавливают провода марки ВППВ-40 (синего цвета) с распределённым сопротивлением (2550 +/-200 Ом/м) или ПВВП-8 (красного цвета) с распределённым сопротивлением (2000 +/-200 Ом/м)

Важным показателем ВВП является допустимое напряжение. Если фактические значения напряжения превышают допустимые, может произойти пробой изоляционного слоя кабеля и выход провода из строя. Напряжение в бесконтактной СЗ достигает 20 кВ, а напряжение пробоя — 50 кВ.

Немаловажным является и материал, из которого изготовлены ВВП. Обычно провод имеет полиэтиленовую изоляцию в поливинилхлоридной оболочке. Наиболее надёжными считаются силиконовые ВВП. Они не грубеют на морозе, что предотвращает их расшатывание в гнёздах, и менее склонны к пробоям. Из производителей проводов можно выделить фирмы Champion, Tesla, «Хорс» и др.

Продукция компании Tesla считается одной из самых надёжных
