Рекомендации по выбору и замене масла в кпп автомобиля «ваз-21099»

Порядок проведения снятия коробки ВАЗ 2109

Для начала под задние колеса поставьте упоры и снимите аккумулятор. Это нужно сделать перед тем, как снять коробку ВАЗ 2109. Всю переднюю часть поднимите при помощи домкрата. Сначала одну сторону, затем вторую. Снимаете поочередно колеса и устанавливаете надежные опоры. Если ремонт производится в домашних условиях, то в качестве опор сгодится толстый пенек. Желательно использовать дерево, кирпичи не вздумайте устанавливать. Если сомневаетесь в надежности опоры, то можно рядом пару колес установить. Теперь снимите защиту с двигателя, откройте капот, слейте из КПП масло полностью. Снятие коробки ВАЗ 2109 без этого невозможно.

Теперь самое неприятное – нудная и кропотливая работа, которая осложняется слизанными головками болтов и гаек, ржавчиной на них. После слива масла вам необходимо извлечь левую гранату. Для этого выкрутите два болта, которыми прикручена шаровая опора левого колеса к ступице и выкрутите гайку, предварительно вынув шплинт, на рулевом наконечнике. Возьмите теперь небольшое зубило и молоток. Зубило устанавливаете между картером КПП и внутренней гранатой. Короткие удары наносите таким образом, чтобы ШРУС выходил из дифференциала.

Когда выйдет он, вставьте на его место заглушку – отрезок трубы или плотно свернутую газету. Все, теперь можно продолжать разборку, так как снять коробку ВАЗ 2109 пока что нельзя, нужно провести еще немало работы. Сразу же выкрутите тросик спидометра и ослабьте болт на кулисе, снимите ее с оси. Выкрутите гайки и болт, крепящие кронштейн, на котором находится тросик сцепления. Последний снимите, потянув его в сторону радиатора охлаждения. Отключите провод от датчика заднего хода и снимите стартер, предварительно отсоединив от него два провода. Приступайте к наиболее сложному этапу – выкручиванию гаек и болтов на двух подушках. Задняя может даже приржаветь к кузову, поэтому проникающую смазку необходимо использовать.

Когда закончили, можно начинать снятие коробки ВАЗ 2109, только сначала под нее установите площадку, чтобы она не упала с высоты на землю. Можно поставить на автомобиль поперечину, к которой подвесить коробку. Теперь выкрутите оставшиеся три болта и одну гайку, которыми КПП притянута к блоку ДВС. Для удобства извлеките правый внутренний ШРУС. При помощи ломика начинайте выдвигать КПП, ее первичный вал должен легко выйти со шлицов. Аккуратно, чтобы не повредить ее, опустите на землю. Все, теперь снятие коробки ВАЗ 2109 завершено, можно проводить ее ремонт или замену.

Видео о том, как снять кпп ВАЗ 2109:

Главная > Ремонт автомобиля > Снятие и установка коробки передач ВАЗ 2109

Разновидности моторного масла

Существует несколько различных видов смазочных материалов для двигателей автомобилей, которые мы сейчас вкратце рассмотрим, чтобы вам было проще сделать правильный выбор.

Минеральное

Традиционно такие масла изготавливают на минеральной основе, но они плохо подходят для двигателей ВАЗ 2109. Дело в том, что они не удовлетворяют требованиям по замене масла и не удовлетворяют жестким эксплуатационным характеристикам силовых агрегатов.

Полусинтетика

Такие масла для ВАЗ 2109 изготавливают тоже на минеральной основе, но в них добавляют некоторые синтетические компоненты для улучшения характеристик смазочных материалов при холодном пуске мотора. Полусинтетические масла поддерживают чистоту внутренних поверхностей мотора и надежно защищают его от износа.

Синтетика

На базовых синтетических маслах создаются моторные масла с высокими эксплуатационными характеристиками. Они подходят для заливания как в бензиновые, так и дизельные силовые агрегаты. Гарантируют надежную защиту от износа и хорошо смазывают рабочие механизмы даже в моменты холодного запуска. Синтетические масла минимизируют вредное для двигателя трение и поддерживают его в полной чистоте. Они удовлетворяют высочайшим стандартам качества по системе API и соответствуют допускам автомобильных компаний.

Всесезонное

Всесезонным маслом может быть любое из вышеперечисленных. Оно предназначено для эксплуатации двигателя в условиях умеренного климата и подходит для круглогодичного использования. В зимние месяцы подобные масла почти не загустевают, а на жаре под воздействием высоких температур окружающей среду смазка разжижается не очень сильно. К подобным маслам для ВАЗ 2109 относятся смазки, имеющие следующий параметры по SAE: 5W-40, 10W-40, 15W-40.

Как заменить своими руками?

Ниже рассмотрим, как осуществляется замена и заливка нового смазочного вещества в коробке ВАЗ 2109.

Подготовка

Прежде чем поменять и налить новую смазку в трансмиссию, нужно подготовить следующее:

• набор гаечных ключей, потребуются инструменты на 10 и 17;
• свежая смазка;
• тара для сбора отработанного вещества, подойдет обрезанная канистра либо старое ведро.

Пользователь Домашний мастер обнародовал ролик, в котором показана процедура замены трансмиссионной жидкости в КПП ВАЗ 2109.

Пошаговая инструкция

Как заменить смазочное вещество в трансмиссии ВАЗ 2109:

1. Нужно загнать транспортное средство в гараж с ямой либо на эстакаду. Под днищем автомобиля можно увидеть защиту силового агрегата. Гаечным ключом на 10 надо открутить болты, фиксирующие ее, они располагаются под передним бампером машины. Также необходимо демонтировать еще два винта, которые крепят защиту ближе к салону автомобиля.
2. Подставить под сливное отверстие емкость, в которую будет стекать отработка. Используя гаечный ключ на 17, необходимо выкрутить болт, выполняющий функцию пробки слива. Важна аккуратность, поскольку смазочное вещество находится под давлением в системе, при откручивании пробка может выпасть в емкость.
3. Нужно подождать около 10 минут, пока отработанная смазка полностью не выйдет из коробки передач. Затем пробку можно закрутить обратно. На ней есть резиновый уплотнитель, который со временем может изнашиваться. Когда прокладка сильно повреждена, потребуется ее замена.
4. Необходимо оценить качество слитой жидкости. Если масло черное, в нем есть следы отложений или продукты износа в виде металлической стружки, желательно промыть коробку передач. Поскольку часть отложений могла остаться внутри. Для этого потребуется специальное промывочное масло.
5. Надо извлечь из посадочного места измеритель уровня жидкости, который располагается в моторном отсеке машины. Затем залить через отверстие свежее промывочное масло. Когда жидкость добавлена, нужно установить щуп обратно и завести двигатель. Необходимо по очереди включить все передачи, что позволит промывке быстро разойтись по каналам масляной системы.
6. Нужно слить промывочное вещество и оценить его состояние. Наличие стружки и отложений в отработанной жидкости говорит о необходимости выполнения еще одной процедуры. Если смазка практически прозрачная, то надо повторить слив и закрутить пробку отверстия.
7. Затем в коробку передач заливается новое масло, объем вещества контролируется по щупу. Заводится двигатель и опять включаются все передачи по очереди. Нужно заглушить силовой агрегат и еще раз проконтролировать уровень. Если есть необходимость, то добавить смазку. После выполнения процедуры рекомендуем проверить нижнюю часть коробки передач на предмет утечек. Если не менялась прокладка, возможно, масло будет выходить из сливного отверстия.

Канал Умный город опубликовал ролик, в котором показана процедура замены троса спидометра и трансмиссионной жидкости в коробке передач ВАЗ 2109.

Когда необходима замена масла

Возникновение затруднений при переключении передач в автомобиле ВАЗ 2109 может быть связано с неисправной работой сцепления. Однако прежде чем приступать к диагностике возможных неисправностей, следует проверить уровень масла в коробке передач.

Кроме того, стоит вспомнить, какой пробег на одометре после предыдущей такой замены. Возможно, на такой вопрос ответ не удастся найти сразу.

Несмотря на то, что многие модели автомоделей имеют необслуживаемые механические коробки передач. для своих моделей ВАЗ 2109 производитель установил регламентируемый срок такой замены, как каждые 80 тысяч километров.

Поэтому, если все возможные сроки масло «переходило», ожидать чёткой работы механизма переключения передач не приходится.

Для замены масла необходимо подготовить нужное количество рекомендованного трансмиссионного масла. Для 4-х ступенчатой коробки это будет 3 литра, а 5-ти ступенчатую коробку потребуется залить на 0,5 литра больше.

Все о смазке в коробку ВАЗ 2109

Трансмиссионное масло — это жидкость для смазывания механических агрегатов автомобиля, а именно коробки передач.

Различные смазки необходимы, потому что они контролируют работу и обеспечивают долгий срок эксплуатирования КПП. Заливать их в автомобиль необходимо определённое количество. Сколько литров масла в коробке ВАЗ 2109, спросите. В нее заливается около трех литров. Но помните о том, что перелив жидкость, вы получите такой же губительный процесс для КПП ВАЗ 2109, как и недолив. Смазки бывают:

• синтетические;
• полусинтетические;
• минеральные.

Какое масло нужно использовать

Для такой машины и его КПП лучше использовать полусинтетические масла. Их применяют для двигателей, которые делают 3-4 тысячи об/мин. Это дешевые иномарки или автомобили отечественного производства (такие, как ВАЗ 2109). Этот вид способствует сохранению шестерёнок и делает более стойкими к износу. Такой вариант подойдёт для КПП и сохранит её на долгие годы. Но основной плюс этого вида – хорошее качество и демократичная цена. Для этого, заменять его необходимо каждые 75 000 км.

Разнообразие трансмиссионного масла на прилавке

Какой объём в коробке и сколько нужно влить

Как писали, в коробку передач данного типа войдёт приблизительно три литра трансмиссионной жидкости. Сколько необходимо вливать? Всё зависит от того, производите полную замену или частичную. Рекомендуется делать полную. Сколько лить в коробку передач при полной? Вносить новой смазки такое количество, чтобы она не превышала о и не занижала о. Такое же правило распространяется для частичной.

На мернике показан максимальный и минимальный уровень

Трансмиссионное масло служит для смазывания механических компонентов коробки переключения передач. За счет него конструкция служит дольше, надежнее, предотвращается трение металлических элементов друг от друга.

Для КПП используют сегодня различные масла, каждое из которых имеет свои особенности.

Тип масла

Особенности

Наиболее дорогие, высокоэффективные трансмиссионные масла. Они обеспечивают надежную, длительную работу коробки. Но приобретать их для ВАЗ 2109 нецелесообразно, поскольку больше такое масло подходит для дорогих импортных автомобилей или более современных отечественных машин

Оптимальный выбор для ВАЗ 2109 и дешевых иномарок. Такое масло сохраняет работоспособностей шестерней КПП, продлевает срок их службы. При высоком уровне качества полусинтетика имеет привлекательную для владельцев девятки стоимость. Меняют каждые 75 тысяч километров пробега

Самые дешевые трансмиссионные масла, которых лучше избегать даже для ВАЗ 2109. В определенной степени они выполняют свои функции, но рекомендовать их нельзя. Если альтернативного решения нет, как временную замену синтетике или полусинтетике использовать можно.

Подготовка к работе по замене масляных жидкостей

Сначала необходимо подобрать наиболее подходящее трансмиссионное масло (ТМ) для КПП именно вашей модификации автомобиля. Так современный рынок имеет огромное разнообразие выбора, это не составит труда, главное знать, что для машины ВАЗ 2109 (2108) лучше всего подходит виды ТМ с вязкостью 80W-85, поэтому подбирайте такое масло, которое будет соответствовать данному параметру. Приобрести следует не менее 3,5 литров масляной жидкости, именно столько требует замена.

После того как ТМ для замены куплено, подготовьте необходимый инструмент, без него работы будет выполнить нелегко:

Нам постоянно поступают вопросы в комментарии что это за такие средства «жидкое стекло», и вообще что за куча рекламы по авто тематики сейчас на рынке. В итоге решили проверить на практике, на сколько это правда. Скажем так, использовали 3 средства. Одно средство зарекомендовало себя так себе, после нанесения осталось на этом месте выгорелое пятно. Второе средство, при нанесении не показало вовсе никакого эффекта.

Третье средство SILANE GUARD, по началу так же ощущалось что не будет эффекта. но тем не менее после того как раствор побыл на поверхности несколько минут, эффект был прекрасным. Конечно, не так все красиво как рекламируют.

Вели дискуссию на местном СТО, сказали что средства да, действенные, но их нужно применять только согласно инструкции. А не как кому вздумается.

1. Лейка или воронка, для того чтобы слить старое сырье не разливая его по полу, предотвратив грязь по всей рабочей площади.
2. Гаечный ключ диаметром на семнадцать, именно такой диаметр у пробки на отверстии отверстия.
3. Емкость для использованного сырья (емкостью 3,5 литра, не менее, так как у четырех ступенчатой модификации объем 3 литра, а у пяти ступенчатой на 300 миллилитров больше).
4. Специальный шприц для заливки масляной жидкости, при помощи его вы новое масло не разольете и сэкономите потраченные средства в своем кошельке. Сможете поменять ТМ и залить жидкость в точном количестве.

Основные правила замены смазки в отечественном автомобиле

Заливаем новое масло

После слива масла, на что уйдет до 15 минут, вам надо закрутить на место болт сливного отверстия и залить новое масло. Делать это необходимо при помощи заливного отверстия и специального прыща.

Если коробка передач в вашей девятке обслуживаемая, вытащите щуп под капотом, вставьте в отверстие воронку и залейте новое масло. Если трансмиссия необслуживаемая, все будет немного неудобно, так как воронка в заливное отверстие не войдет, и вам придется сделать что-то наподобие шланга с прикрученной разрезанной бутылкой в виде воронки. Разумеется, вы можете использовать также специальный шприц.

Особенности замены

Теперь переходим непосредственно к процедуре по замене трансмиссионного масла. Задача не сложная, но и легкомысленно подходит к этому вопросу не стоит.

Для начала ознакомьтесь с общими рекомендациями:

• Всегда держите наготове сухую ветошь, чтобы протереть щуп, извлекая его из катера;
• Перед проверкой уровня смазки прогрейте машину, попереключайте 1-2 передачи;
• Проверять уровень смазывающего вещества необходимо перед и после замены;
• Если ваш ВАЗ 2109 не оснащен щупом, ориентируйтесь по нижней кромке маслозаливного отверстия. Жидкость должна доходить до этой кромки, но не быть выше или ниже данной отметки.

Для коробки передач недолив смазки так же плох, как и перелив. Всегда старайтесь получить золотую середину, чтобы КПП могла работать максимально эффективно, долго и надежно.

Полезно знать

Выбор масла для каждого автомобиля отличается

Это касается не только различных марок автомобиля. Даже для разных автомобилей ВАЗ 2109 подходить может совершенно разные варианты трансмиссионного масла.
Давайте разберемся, какое масло, в каком случае лучше применять.

Моторное масло

М6з12Г1 используется для КПП ВАЗ 2109

Итак:

• Чем хорошо использование моторного масла в трансмиссии? Первое, что приходит в голову – это его цена, которая находится в допустимых пределах.
• Анализируя отзывы владельцев 2109, можно заметить некоторые особенности. К примеру, имеется ряд случаев, когда на моторном масле, залитом в коробку передач, автомобиль ездил 300-400 тысяч километров пробега без малейших претензий на ремонт.
• С другой стороны, другие случаи показывают, что использование моторного масла нежелательно, так как оно ведет к скорому износу деталей коробки, таким как синхронизаторы или шестерни.
• Так как же все-таки определить подходит ли моторное масло в коробку на ВАЗ 2109? Опять же, анализируя общую картину использования такого масла, делаем простой и очень важный вывод.

Трансмиссионное масло

Таких масел великое множество и рассматривать все конкретные масла не хватит времени и терпения. Поэтому рассматривать будем лишь категории масел, а в некоторых случаях приведем примеры.Поехали:

Немного подробнее упомянем ТАД-17. Если кто-то сомневается в том, что его нельзя использовать в ВАЗ 2109, читайте ниже причины этому.

Крайне нежелательное масло для коробки ВАЗ 2109

• Вязкость или густота масла ТАД-17 очень высокая, что ведет к следующим проблемам: зимой не заведется машина, противозадирные присадки (которые сами по себе дают хороший эффект) в масле содержатся в сильно большом количестве.
• Большое количество противозадирных присадок способствует интенсивному изнашиванию синхронизаторов.
• Синтетическое масло, казалось бы, должно подходить лучше остальных. Оно и по густоте лучше, и качества имеет положительные, и присадки имеются. Но есть одно но!
  Использование синтетического трансмиссионного масла (в обозначении GL-5 или ТМ-5) приветствуется в спортивных коробках передач, где и качество деталей лучше, и температурный режим выше, и (в некоторых случаях) отсутствуют синхронизаторы.

• Так вот, в инструкции к синтетическому маслу класса GL-5 так прямо и написано: «применяется для несинхронизированных механических коробок передач».
• И еще один момент не в пользу синтетики – это ее цена. Стоимость такого масла высокая, а практичность не очень – поэтому использование синтетического масла в коробках передач ВАЗ 2109 не имеет смысла.
• И последний вариант – это полусинтетическое трансмиссионное масло. Оно как нельзя лучше подходит для использования в данном автомобиле.
• Обозначение такого масла GL-4.

• По густоте лучше брать с обозначением 75 или 85. Состав такого масла и его свойства оптимально подходят как для шестерен коробки передач, так и для ее синхронизаторов.
• Что касается зимнего периода, то полусинтетика не будет так замерзать, как минералка, к примеру. В мороз -25 градусов автомобиль будет заводиться, как летом.

Последствия несвоевременной замены

Если не соблюдать периодичность замены смазки в КПП ВАЗ 2109, могут возникнуть следующие проблемы:

1. Когда наступает «масляное голодание» в агрегате, ускоряется износ шестеренок, синхронизаторов и подшипников в коробке.
2. Превышение срока использования смазки приводит к ухудшению ее технических характеристик.
3. Происходят изменения химического состава масла, что неизбежно сказывается на качестве смазывания трущихся элементов.
4. В результате ускоряется выход из строя деталей, продукты их износа в виде металлической стружки могут привести к заклиниванию коробки передач.
5. Низкий уровень масла ухудшает охлаждение механизма КПП во время движения автомобиля.

Ваз 2108 замена масла кпп

Сливаем старое

Производим слив старого масла «на горячую», (предварительно прокатившись на автомобиле) тогда оно более жидкое и хорошо сливается из коробки. Для этого мы уже подготовили емкость, вместимостью не менее трех литров. Используя гаечный ключ на 12, откручиваем сливную пробку, после этого масло начинает стекать в подставленную емкость, которую мы  держим близко к сливному отверстию. (Расположение заливной и сливной пробок мы  видим на фото №3)

Фото № 3, расположение заливной и сливной пробок

Затем, чтобы ускорить процесс, выкручиваем пробку из заливной горловины, используя ключ на 17.

Внимание: Выкручивая заливную пробку, будьте осторожны – напор при этом из сливной горловины сильно увеличивается. Когда масло стекло из КПП полностью, протираем посадочное место и  сливную пробку  сухой чистой ветошью. После этого хорошенько, с усилием, закручиваем пробку назад

После этого хорошенько, с усилием, закручиваем пробку назад

Когда масло стекло из КПП полностью, протираем посадочное место и  сливную пробку  сухой чистой ветошью. После этого хорошенько, с усилием, закручиваем пробку назад.

Примечание:  Не используйте никогда какие-либо растворители  либо моющие средства чтобы “промыть” коробку.

Заливаем новое

Вопрос – какое масло залить? Конечно же ВАЗовское, рекомендуемое заводом производителем. Не стоит гнаться за дороговизной, цена сегодня  не означает качество и опасайтесь подделок. Чтобы наполнить новым маслом  коробку передач, понадобится специальный шприц либо насос. Но такие инструменты есть далеко не у каждого владельца автомобиля,  поэтому (если у вас нет) воспользуемся народным методом.

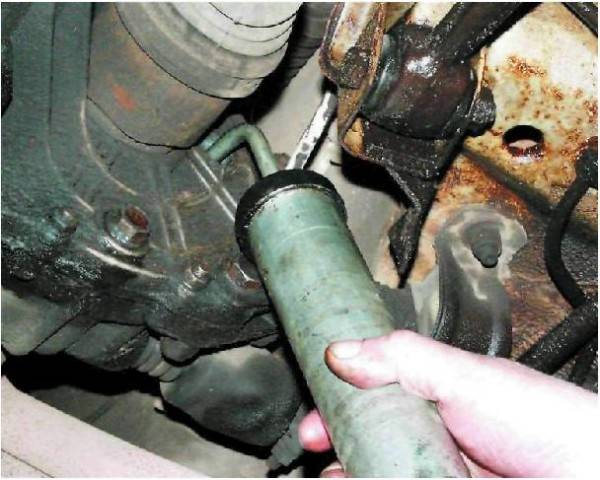

Наполняем коробку передач новым маслом, используя специальный шприц

 Итак:

•  Для этого нам понадобится пластиковый шприц, имеющий большой объем с толстым выходным отверстием
•   Плотно насадите гибкий шланг на его «носик» , если нет шлага подойдет трубка, длиной 20-25 сантиметров. Которую, мы  приматываем изоляционной лентой либо скотчем, во избежание протекания.
• Затем набираем масло этим шприцем из канистры и заливаем его в горловину коробки. Периодически проверяем уровень масла подручными средствами – крючком из проволоки либо  просто пальцем.
•  Достаточный уровень масла совпадает с  уровнем нижней части наливной горловины.
• После того, как замена масла в кпп на ваз 2108  произведена, протираем пробку заливной горловины ветошью. Закручиваем пробку

К сведению: Мне хочется отметить для вас еще один важный момент. Если вы приобрели автомобиль б/у, вам следует менять масло в КПП незамедлительно – обычно, перед продажей, применяют наиболее дешевое, которое слабо предохраняет от износа детали КПП

Замена масла в коробке передач Ваз 2109

Замена масла в коробке передач осуществляется каждые 75 000 км пробега или через 5 лет эксплуатации. Также могут быть внеплановые замены, вызванные утечкой масла из коробки ввиду подтекания сальников. А вообще, при вождении девятки следует иметь ввиду, что металлической защиты картера двигателя и корпуса коробки передач в данном автомобиле нет. Поэтому, если Вы наедите на камень, бордюр, пень, в общем любое препятствие возвышающееся над поверхностью дороги сантиметров на 20 и ударитесь об него коробкой передач — то её замена вам обеспечена.

Сливная пробка коробки

Дело в том, что корпус у коробки передач — литой чугун, и при механическом ударе он трескается. А через образовавшиеся трещинки убегает масло. Ремонту разбитая коробка передач НЕ ПОДЛЕЖИТ, пойдет только на запчасти. Поэтому поаккуратнее при вождении в лесу и в поле с высокой травой. На данной модели Жигулей используются обслуживаемые и не обслуживаемые коробки передач. Обслуживаемая коробка передач оснащена щупом, для контроля уровня масла в ней. В не обслуживаемой есть только сливное и заливное отверстия. Соответственно контролировать уровень масла в ней весьма проблематично.Обычно заливают масло по самый верх,и для контроля наезжают правым передним колесом на кирпич. Когда правое колесо на кирпиче, то уровень масла в коробке со стороны заливной пробки становится немного выше. Немного откручиваешь пробку — если начинает течь масло, значит его уровень в порядке. Есть и ещё один способ контроля уровня масла в не обслуживаемой коробке передач, но о нем чуть позже. Итак, у Вас возникла необходимость заменить масло в коробке. И опять как и в случае с моторным маслом мы сталкиваемся с вопросом: а какое масло заливать? Согласно инструкции по эксплуатации автомобиля необходимо заливать трансмиссионные масла 80w-95, однако в этой же инструкции оговаривается, что допускается заливать в коробку и моторное масло. При заливке моторного масла в коробку передач есть два плюса:

1. Моторное масло дешевле трансмиссионного
2. Моторное масло зимой в мороз менее вязкое (на непрогретой машине легче переключать передачи).

Поэтому, опять таки, учитывая что данный автомобиль — бюджетный, заливка моторного масла предпочтительнее. Итак, сначала Вам необходимо слить старое масло из коробки передач. Если вы меняете масло летом, то все нормально. Если зимой, то лучше перед заменой проехать на авто пару километров — чтобы масло было более жидкое. Необходимо подготовить емкость, куда Вы будете сливать старое масло. Если у Вас есть эстокада или яма в гараже, то процесс слива масла пройдет просто. Если необходимо лежать под машиной на земле, то необходимо найти невысокое ведерко или таз, чтобы подставить под сливное отверстие коробки передач.

Заливное отверстие коробки

Берем ключ на 17 и залазим под машину, сначала откручиваем заливное отверстие (чтобы обеспечить доступ воздуха), затем подставляем емкость под сливное отверстие и откручиваем сливную пробку. Вылиться должно около трех литров масла, если вылилось меньше, значит Вы ездили с плохо смазанной коробкой передач. Когда масло совсем перестало стекать, либо долго течет тонкой струйкой, закручиваем на место сливную пробку. Теперь в коробку передач необходимо залить новое масло. Завод-изготовитель рекомендует это делать через заливное отверстие. Конечно, с обслуживаемой коробкой передач это легко сделать: достал щуп, вставил в это отверстие воронку, и залил масло. Однако в коробках передач без щупа (не обслуживаемых) это очень тяжело это сделать: воронка в это отверстие не вставляется. Если соорудить нечто вроде шланга, с прикрученной к нему отрезанной бутылкой,то процесс заливки будет очень долгим (хотя это тоже хороший вариант).

Шланг с горлом бутылки

Поэтому рекомендация следующая: заливать масло через отверстие привода спидометра грушей. Груша — обычная большая клизма, емкостью чем больше, тем лучше. Откручиваем гайку крепления привода спидометра и вынимаем его.

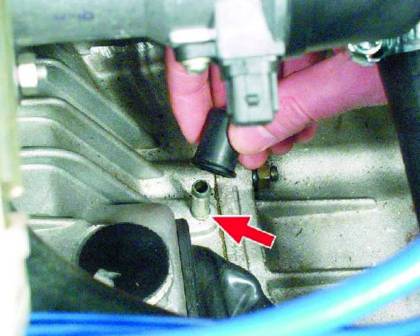

Привод спидометра

Оставляем привод висеть сбоку (главное его не вымазать, а сами засасываем новое масло из емкости в грушу, затем грушу подносим к отверстию привод спидометра и выдавливаем его в коробку.Делаем это до тех пор, пока масло не потечет из оставленного открытым заливного отверстия сбоку коробки передач. Потекло — закручиваем боковое заливное отверстие. Через отверстие привода спидометра прекрасно видно какой уровень масла сейчас в коробке. Это можно использовать при периодическом контроле уровня масла в коробке — снял привод спидометра, посмотрел уровень, поставил на место привод спидометра. И совершенно не нужно лазить под машину.Ставим на место привод спидометра, зажимаем его гайкой.

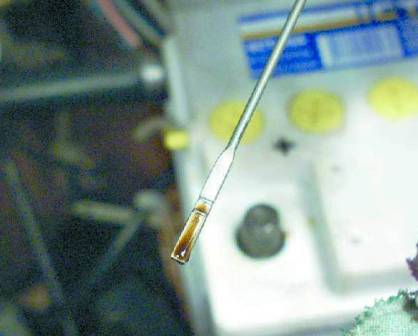

Уровень масла в коробке передач

Порядок проведения работ

На первом этапе потребуется слить отработанное масло. Для этого пригодиться ёмкость с широким горлышком подходящего объёма. Для более полного слива масла следует прочистить сапун коробки передач, чтобы обеспечить бесперебойный приток воздуха.

Также нужно учитывать, что слив масла после продолжительной стоянки не будет полным, и предварительно следует прогреть масло во время пробной поездки.

Следует учитывать, что существуют различные модификации механических коробок ВАЗ 2109. Проще такую замену производить для агрегатов, оборудованных масломерной линейкой (щупом). Это позволит производить заправку дозировано.

Однако, при отсутствии такого щупа на автомобиле, произвести замену правильно также не представляет особых затруднений. Для этого следует производить заправку непосредственно в отверстие, которое располагается рядом со сливным. Его можно обнаружить со стороны торцовой крышки чуть выше относительно земли.

Такая особенность коробки передач отличается неудобством доставки масла к заправочному отверстию. Обычную воронку тут использовать не получится. В этом случае поможет специальный масляный шприц, который может оснащаться изогнутым маслопроводом.

Если объем шприца будет недостаточным, то процедуру заправки потребуется повторить. А специализированные мастерские имеют для таких целей соответственное оборудование.

Контроль уровня и необходимый объем

После решения вопроса о том, какое масло лить в коробку ВАЗ 2109, нужно разобраться, как проверить уровень и при необходимости долить смазку в коробку передач «Девятки» старого и нового образца. Для полноценной замены потребуется около трех литров смазочного вещества. Такое количество войдет в четырехступенчатый агрегат, в случае когда он полностью пустой и все масло из него слито. Если машина оборудована пятиступенчатой трансмиссией, то в нее должно войти около 3,3 литра смазки. Точная информация об объеме указывается в техническом руководстве к автомобилю.

Пользователь Van4ik1985 в своем ролике продемонстрировал процедуру смены масла в коробке передач «Девятки».

Чтобы добавить смазку или произвести проверку уровня на инжекторной или карбюраторной «Девятке», необходимо найти щуп. По техническому руководству измеритель располагается в подкапотном пространстве, рядом с аккумуляторной батареей. Перед извлечением щупа его необходимо обработать чистой тряпкой. Затем вынуть из посадочного места и установить туда опять. Если объем смазочной жидкости в системе находится между двумя отметками минимум и максимум, то с количеством масла все в порядке. В случае когда уровень вещества более высокий либо низкий, потребуется слив или доливка смазки.

Процесс замены масла своими руками

Для замены масла в механической коробке передач ВАЗ 2109 подойдут смазки класса GL-3 или GL-4. Вязкость подбирается в зависимости от климатических условий эксплуатации.

Например, для северных районов понадобится более жидкая смазка с вязкостью 75W-80, 75W-85 или 75W-90. Для более теплого климата можно заливать 80W-85 или 80W-90.

Класс вязкости зимних трансмиссионных масел	Температура запуска двигателя на морозе, °С
70W	-55
75W	-40
80W	-26
85W	-12
Класс вязкости летних трансмиссионных масел	Температура эксплуатации масла
80	20
85	30
90	40
110	45
140	50
190	55
250	60

Брать густые трансмиссионные масла с индексом зимней вязкости 85W не желательно, так как зимой это создаст дополнительную нагрузку на МКПП и станет причиной перерасхода топлива.

Также рекомендуется заливать полусинтетическое масло. Оно по праву считается наиболее рациональным вариантом, если рассматривать соотношение цена-качество.

Совет.
Экспериментировать с другими классами или вязкостями не стоит. Сегодня рынок изобилует смазками всех типов и видов. И даже в отдаленных районах можно без проблем найти необходимый вариант.

Сколько заливать масла в коробку? Исходя из того, что должно слиться немногим более трех литров, приобретать нужно не менее этого объема. Сегодня многие производители выпускают трансмиссионное масло в 4-литровых емкостях. Этого количества как раз хватит. И еще немного останется в запасе на случай доливки или другой непредвиденной ситуации.

Сливаем старое мало

Перед тем как поменять масло в коробке, желательно его разогреть. Для этого в летний период будет достаточно проехать 5-10 км, зимой чуть больше. После этого ставим автомобиль на яму или приподнимаем левую переднюю часть на домкрате и снимаем колесо.

В нижней левой части МКПП есть два болта. Один закрывает сливное отверстие. Второй – контрольно-заливное. Подставляем под коробку порожнюю емкость.

Сначала откручивается верхний болт. Извлекать его нужно аккуратно, так как под ним установлен пружинный клапан. Иногда шарик залипает в отверстии. В этом случае его нужно подцепить отверткой или любым другим подходящим предметом. С верхнего отверстия может слиться немного масла.

После этого откручивается нижний болт. Через сливное отверстие выходит основной объем отработавшей смазки. Если на коробке предусмотрен щуп, то контрольный болт можно не выкручивать. Достаточно извлечь щуп, чтобы не создавалось разряжение воздуха, и процесс слива не затягивался.

Заливаем новое масло

Перед заменой смазки нужно тщательно взболтать канистру. Некоторые присадки могут частично оседать на дно.

На МКПП ВАЗ 2109 трансмиссионное масло может заливаться двумя способами в зависимости от конструктивных особенностей. Если предусмотрен щуп – удобнее производить заливку через него. Если щупа нет – заливка осуществляется через контрольное отверстие на коробке.

Для этой операции понадобится шприц или специальная лейка со шлангом. Изготовить ее можно из пластиковой бутылки и трубки с диаметром до 10 мм.

Смело заливаем 3 литра масла. После этого проверяем его уровень при помощи щупа или путем извлечения заливной трубки из контрольного отверстия на МКПП.

На щупе есть метки. Превышать уровень, вопреки советам «бывалых», не стоит. Если случайно вышло залить на 1-2 мм больше – это не страшно. Но если уровень значительно выше допустимого – это негативно скажется на эффективности смазки и на сроке службы масла.

В случае с контрольным отверстием заливать нужно до тех пор, пока смазка не начнет вытекать через него.

Видео по замене масла на Ваз 2109

Заключение
Процедура замены трансмиссионного масла в МКПП ВАЗ 2109 – довольно простая, но в то же время важная процедура. Своевременная замена с соблюдением технологии позволит коробке отработать свой регламентный срок без появления проблем, связанных со смазкой.
