Сколько должен выдавать генератор для зарядки аккумулятора

Возможные проблемы

Аккумулятор автомобиля не заряжается от генератора, хотя машина используется регулярно? Поводов для этого немало. Рассмотрим подробнее те из них, с которыми наиболее часто сталкиваются автомобилисты.

Генератор работает, но не заряжает аккумулятор

Значок аккумулятора, светящийся красным цветом на приборной доске при движении автомобиля, сигнализирует о том, что из-за стечения каких-то обстоятельств АКБ перестала получать энергию от генерирующего устройства. То есть генератор работает, но почему-то не заряжает аккумулятор. Первопричина может прятаться как в самом генерирующем устройстве, так и в АКБ. Изначально следует определить повод для утечки тока, а вдобавок измерить напряжение на клеммах, проверить уровень и плотность электролита, что в большинстве своём позволит установить виновника неисправности. Обычно причина заключается в следующем:

1. Сгоревший предохранитель. Когда это происходит в цепи АКБ, то зарядка не пойдёт непосредственно на батарею, остальные электропотребители авто будут действовать в штатном режиме. Кроме того, вольтметр покажет наличие напряжения в бортовой сети.
2. Обрыв ремня генератора или ослабление его натяжки. В такой ситуации под нагрузкой генерирующее устройство будет «пробуксовывать»: ремень проскальзывает на шкиве, издавая свистящие звуки. При включении фар индикатор на панели, сигнализирующий о разряде аккумулятора, будет гореть. Устраняют причину неисправности заменой ремня, отрегулировав его натяжку.
3. Повреждение контактов или проводки. Окислившиеся контактные клеммы АКБ способствуют утечке тока и не позволяют принимать заряд от генератора. Состояние контактов следует проверить не только на самой батарее, но и на генерирующем устройстве, а также на массе автомобиля. Окись удаляют путём чистки или специальным смазывающим составом. Генератор связан с аккумулятором напрямую толстым проводом. При его повреждении или наличии заводских дефектов заряд на батарею поступать не будет.

«Прыгает» зарядка

Иногда величина тока зарядки генератора может колебаться в широком диапазоне. Это отражается не только на полноценном поступлении энергии к АКБ, но и на других потребителях: тусклый свет фар, мигает лампочка освещения салона, магнитола работает с перебоями. Основные причины нестабильности величины поступающей зарядки:

1. Регулятор генератора неисправен. Прибор, представляющий собой реле, должен обеспечить величину напряжения бортовой сети в допустимых пределах независимо от нагрузки, температурного режима, частоты вращения вала. Устройство датчика – это не что иное, как обычная электронная схема, имеющая выходы к графитным щеткам. Причиной неисправности оборудования может послужить:
   • слабый контакт между проводами или обрыв в электрической цепи;
   • некорректная регулировка;
   • замыкание между контактами;
   • спекание контактов, поломка пружины якоря. Повреждения прибора обычно проявляются в регулярном недостатке заряда аккумулятора или, наоборот, его переизбытке. Проверить устройство на работоспособность можно, используя тестер, переведённый в режим вольтметра.
2. Выход из строя диодного моста. Конструктивный элемент генератора выполняет функции коллектора, придя ему на смену. Мостовая схема необходима для выравнивания пульсаций переменного тока и преобразования его в постоянный. Основные факторы, приводящие к поломке:
   • неполадки с АКБ – низкая плотность электролита или замыкание между собой его банок;
   • неверно выполненное «прикуривание» от другого авто;
   • грязь или влага, проникшие внутрь корпуса генератора.

Признаки неисправности:

• мгновенная разрядка полностью заряженного аккумулятора;
• появление свистящих звуков из-под капота при запуске двигателя или во время движения;
• на табло высвечивается неисправность рулевого управления, перестаёт действовать усилитель руля;
• быстро тускнеют фары при движении;
• выключаются автомагнитола и кондиционер.

Кроме того, есть несколько ситуаций, когда АКБ будет разряжаться интенсивно, но это не связано с неисправностями в системе генератор – аккумулятор:

1. Срок эксплуатации батареи, установленный заводом-изготовителем, подходит к концу.
2. Редкие поездки на небольшие расстояния при полной электронагрузке – включено максимальное количество потребителей: фары, магнитола, кондиционер и так далее.
3. Простаивание в многочасовых пробках при работающем двигателе.

Причины нарушения процесса зарядки аккумуляторной батареи

p, blockquote 5,0,0,0,0 —>

Основной параметр в процессе зарядки АКБ – ток заряда. От его величины зависят многие параметры.

p, blockquote 6,0,0,0,0 —>

Скорость восполнения емкости

Бытует мнение, что для нормальной зарядки аккумулятора ток заряда должен составлять 10% от его емкости, т.е. при емкости аккумуляторной батареи 50 Ампер*часов ток заряда будет составлять 5 Ампер. При таких условиях полностью разряженный аккумулятор будет набирать свою емкость до номинала 10 часов.

p, blockquote 7,0,0,0,0 —>

Представьте, вас завели от проводов другой машины в зимнее время, и для того, чтобы дать полностью зарядиться автомобильному аккумулятору, необходимо 10 часов подряд ездить на машине, то есть проехать километров пятьсот.

p, blockquote 8,0,0,0,0 —>

Считается, что для восполнения заряда аккумулятора до номинального значения достаточно проехать 30 километров в нормальном цикле, а в условиях городских пробок наполовину меньше. То есть, если ваша работа находится на расстоянии более 10-ти километров от дома, этого вполне достаточно, чтобы не беспокоиться о дозаряде АКБ вне машины.

p, blockquote 9,0,0,0,0 —>

Иной случай, когда работа рядом с домом. Вы потратили емкость при запуске авто, быстро доехали до работы, затем также домой. Через неделю-другую у вас разрядился аккумулятор. И совсем не потому, что что-то не в порядке с машиной, просто такой ритм езды.

p, blockquote 10,0,0,0,0 —> adsp-pro-1 —>

В этом случае следует подумать о прогреве двигателя даже в теплое время года только для того, чтобы аккумулятор был всегда в заряженном состоянии.

p, blockquote 11,0,0,0,0 —>

Вернемся к току заряда. Если на автомобиле достаточно проехать 30 километров для полного заряда аккумулятора, а не 500, как в примере, следовательно, и ток заряда генератора автомобиля не 5 Ампер, а значительно выше.

p, blockquote 12,0,0,0,0 —>

Долговечность АКБ

Нормальный срок службы аккумуляторной батареи – более пяти лет. Подержанные автомобили, пригнанные из-за границы имеют на борту вполне рабочие аккумуляторы семи-девятилетней выдержки. Там, правда, и условия хранения авто другие, и температура зимой побольше.

p, blockquote 13,0,1,0,0 —>

Есть три причины невысокой долговечности АКБ: нарушение режима заряда аккумулятора, качество аккумуляторной батареи, человеческий фактор, проще говоря, лень.

p, blockquote 14,0,0,0,0 —>

Начнем с первой. Если аккумулятор заряжается не на полную емкость постоянно, то пластины подвергаются процессу сульфатации. Сульфатацию, или образование сернокислого свинца на пластинах, можно сравнить с язвой желудка у человека, только у людей ее можно лечить, а аккумуляторная язва лечению практически не поддается.

p, blockquote 15,0,0,0,0 —>

Есть различные методики полного разряда-заряда, заряд импульсными токами. Может на какие-то проценты восстановление есть, но если аккумулятор лег полностью, то увы…

p, blockquote 16,0,0,0,0 —>

Качество АКБ зависит от производителя. Современные технологии влияют только на увеличение емкости батареи при уменьшении размеров и массы, соответственно, количества свинца.

p, blockquote 17,0,0,0,0 —>

Как выбрать аккумулятор лучшего качества? Если есть два разных экземпляра с одинаковой емкостью, пусковым током, стоимостью, покупать лучше тот, что тяжелее, там больше свинца, он прослужит дольше.

p, blockquote 18,0,0,0,0 —>

Про человеческий фактор. Самая главная ошибка, совершаемая владельцами автомобилей, — поставить автомобиль на стоянку осенью вместе с аккумулятором до весны.

p, blockquote 19,0,0,0,0 —>

Если несколько месяцев аккумулятор проведет в разряженном, даже не полностью заряженном состоянии, да еще в холоде при пониженной плотности электролита, вряд ли он доживет до весны.

p, blockquote 20,0,0,0,0 —>

Если вы периодически используете автомобиль зимой, то регулярно (пару раз в неделю) необходимо заводить автомобиль и прогревать его не менее пятнадцати минут, проверяя напряжение зарядки.

p, blockquote 21,0,0,0,0 —>

Если же зимой автомобиль не эксплуатируется, лучше аккумулятор с автомобиля снять, полностью зарядить и хранить в теплом помещении, раз в месяц осуществляя подзаряд.

p, blockquote 22,0,0,0,0 —>

При каждодневной эксплуатации транспортного средства необходимо производить регулярную проверку зарядки аккумуляторной батареи от генератора.

p, blockquote 23,0,0,0,0 —>

Что указывает на неполадки

Автовладельцу будет полезно знать, по каким признакам можно определить, что генератор на авто не даёт зарядку на аккумулятор. Это позволит своевременно обнаружить проблему и принять ряд мер для её устранения.

В случае с современными автомобилями, которые буквально переполнены всевозможной электроникой, удивляться проблемам в электросистеме не приходится. Даже если речь идёт о моделях премиум сегмента.

Если водителя интересует, как понять, что его генератор не заряжает, либо плохо подзаряжает аккумулятор, то здесь можно дать сразу несколько ответов.

Выделяют следующие характерные симптомы подобных неполадок:

• на приборной панели загорается лампочка с изображением АКБ;
• электролит выкипает, появляются его следы на корпусе;
• даже после длительной поездки батарея всё равно показывает низкий уровень заряда;
• в ходе эксплуатации авто меняется интенсивность работы освещения;
• со стороны генератора наблюдаются нехарактерные звуки.

Если вы столкнулись с подобными симптомами, есть высокая вероятность, что некорректная работа автомобиля связана именно с недозарядом АКБ со стороны установленного генератора.

Описание устройства

Генераторная установка является одним из основных узлов авто. Она обеспечивает питанием однопроводную электрическую схему автомобиля во время работы двигателя. В ее конструкцию входит генератор и регулятор напряжения (автор видео — yuriy s).

Расположен агрегат в верхней части мотора спереди. Его удерживают 3 лапы. Две из них крепят устройство к кронштейну, третья лапа служит креплением к натяжной планке. Приводится в действие через клиновые ремни. Они должны иметь расчетное напряжение, иначе устройство не будет эффективно работать. Поэтому на КАМАЗах устанавливают два ремня.

Принцип работы

Напряжение от АКБ передается на обмотку возбуждения благодаря щеткам и контактным кольцам, при условии, что включен выключатель приборов и стартер находится в положение «I» или «II». Вокруг нее возникает магнитное поле, благодаря которому на роторе появляется плюс и минус, соответствующие южному и северному полюсу. Когда ротор начинает работать, одновременно с ним меняется магнитный поток. Он пересекает обмотки катушек статора, в которых возникает переменный ток, который поступает в блок выпрямителей. В блоке он становится постоянным.

Выполняемые функции

Для запуска генераторной установки, нужен аккумулятор. Когда напряжение, возникающее при работе установки, будет превышать напряжение аккумулятора, агрегат начнет давать питание потребителям и заряжать АКБ.

Технические параметры

Генераторная установка Г273-А имеет номинальное напряжение 24 В и мощность 800 Вт. Номинальное напряжение генератора Г288 составляет 28 В, а мощность — 1000 ВТ. Генератор Г288 устанавливается на КАМАЗ 5320. Существуют и другие модели генераторов.

Компоненты устройства

Основными элементами генератора являются статор (2) и ротор (5). Кроме того, в конструкцию входят крышки (8), щеточный узел (1) и блок выпрямителей. На 2-х шарикоподшипниках вращается вал, на котором находится обмотка возбуждения. На одном конце вала находятся контактные кольца, которые соединены с обмоткой, на другом – вентилятор (6) и 2-хручьевой шкив (4). По кольцам скользят щетки. Блок выпрямителей и щетки находятся в крышке.

Регулятор напряжения оснащен тумблером сезонного переключения. При температуре ниже нуля градусов переключатель занимает крайнее правое положение, при температуре выше нуля – крайнее левое.

Сколько выдает генератор: на что обратить внимание

Прежде всего, если возникли проблемы с АКБ, поверять нужно как аккумулятор, так и генератор. Более того, часто бывает так, что генератор на первый взгляд нормально работает, однако аккумулятор недостаточно заряжается или заряд батареи высокий, что приводит к закипанию электролита

В этом случае важно определить, какая зарядка генератора идет на АКБ. Другими словами, необходимо знать, как проверить генератор

Что касается основных симптомов, признаки неисправности генератора следующие:

• на панели горит значок аккумулятора;
• аккумулятор не заряжается или кипит;
• фары и габариты светят тускло;
• появились шумы, свист или скрежет в области генератора.

Проверка начинается с осмотра ремня привода генератора и его натяжения, а также анализа работоспособности других элементов (проводка, клеммы, соединения, ролики и шкивы ремня генератора и т.д.). Если замечаний нет, тогда следует оценить, как работает сам генератор, нет ли посторонних шумов при вращении ротора.

В том случае, когда отклонений от нормы не выявлено, можно переходить к замерам напряжения и силы тока. Замерить необходимо напряжение, силу тока, сопротивление. Чтобы выполнить замеры, следует иметь под рукой мультиметр или вольтметр (можно использовать и нагрузочную вилку).

Итак, в норме на аккумулятор с генератора должно приходить 5—14.5В. Это и есть тот показатель, который обязан выдавать генератор на АКБ. Если заряд генератора отличается, тогда это указывает на проблемы с узлом.

Для замера нужно учитывать, как проверить напряжение генератора на аккумуляторе. Для этого есть два способа – можно выполнить замер на генераторе, а также через АКБ. Дело в том, что генератор напрямую связан с батареей и разницу потенциалов вполне можно измерить прямо на батарее.

Проще всего использовать мультиметр, который подключается к АКБ в любой последовательности. Если же использовать вилку нагрузочную, она должна быть соединена с клеммами АКБ, при этом строго соблюдается полярность.

Так вот, нормой по напряжению в сети должен быть показатель не ниже 12 вольт. Если завести двигатель, в режиме ХХ  и отключенных энергопотребителях  напряжение на аккумуляторе должно быть 13.5-14В. Если заметно снижение показателей (например, до 13.3-13.8 вольта), это явное отклонение от нормы, указывающее на неполадки.

Еще полезной может быть информация, сколько ампер выдает генератор на аккумулятор. Фактически, это сила тока, причем на разных авто она отличается в зависимости от электропотребителей. При этом ток заряда должен быть таким, чтобы обеспечивать работу сети и заряжать АКБ.

Чтобы замерить данный показатель, необходимо создать нагрузку в бортовой сети автомобиля (включить «тяжелые» энергопотребители) после запуска ДВС. После того, как мотор запущен и потребители выключены, ток заряда 6—10 ампер, далее показатель снижается, так как идет заряд АКБ. Если же включить габариты, фары, обогрев стекол, сидений, зеркал, тогда происходит повышение зарядного тока. Если этого не происходит, опять же, очевидна неисправность.

Обратите внимание, для точного определения того, какой должна быть сила тока при той или иной нагрузке, можно воспользоваться таблицей (таблица часто встречается на профильных форумах, в специализированной литературе и т.д.). В ней содержатся данные, которые должен выдавать генератор при разной нагрузке

Характеристики генератора привязаны к количеству оборотов двигателя, то есть устройство на разных оборотах должно вырабатывать разный ток.

Еще добавим, что также не лишним будет проверить сопротивление составных компонентов генератора  (ротор, статор и диодный мост). Что касается ротора, замер сопротивления осуществляется на обмотке. Если просто, щупы мультиметра соединяют с контактными кольцами (показания от 2.3 до 5.1 Ом укажут на то, что элемент исправен). Если обмотка потребляет ток в рамках от 3 до 4.5 ампер, тогда это норма. Рабочее сопротивление  должно быть 0.2 Ома.

Сейчас читают

Для проверки диодного моста необходимо определить, присутствует или отсутствует сопротивление, при этом сами показатели не важны. Главное, чтобы не было «нулевых» показателей. Мерить нужно попарно (плюс и все пластины на этой стороне/минус и все пластины на его стороне).

Как проверить уровень заряда аккумулятора

Для проверки состояние аккумулятора используют:

• комплектный индикатор заряда на приборной панели автомобиля;
• отдельно установленный индикатор напряжения;
• индикатор на аккумуляторе;
• мультиметр;
• зарядное устройство с амперметром и вольтметром;
• нагрузочную вилку.

Контролировать состояние аккумулятора, можно не выходя из автомобиля. На панели управления специальный датчик покажет уровень заряда батареи. Датчик имеет аналоговое исполнение или цифровое. Оптимальные и критические уровни заряда в зависимости от конкретной модели автомобиля в аналоговом датчике обозначены графически или цветом, что упрощает визуальный контроль. Цифровая индикация показывает уровень заряда, напряжение в бортовой сети, силу тока.

Но не все авто имеют на своей панели встроенный вольтметр, что несколько усложняет контроль. Самостоятельная установка вольтметра успешно решит эту проблему. Подобная модернизация не вызовет заметных трудностей, особенно если вольтметр устанавливается в прикуриватель. А подобрать соответствующий гаджет достаточно просто. Электронные вольтметры имеют графическую, цветовую, цифровую или комбинированную индикацию. Также можно установить бортовой компьютер со встроенным индикатором напряжения.

Автолюбители при выборе АКБ часто сталкиваются с батареями со встроенным индикатором заряда. Выглядит такой конструкционный элемент как прозрачный глазок способный изменять свой цвет. Расположен глазок на верхней панели аккумулятора, его зеленый цвет соответствует нормальному уровню заряда, черный показывает, что батарея разряжена. На самом деле встроенный индикатор напрямую показывает не уровень заряда, а состояние электролита. Индикация   разноцветными поплавками, поднимающимися  вверх под линзу, зависит от плотности рабочего раствора. Следует учитывать, что показывает такой индикатор плотность электролита только в одной банке. Поэтому существует вероятность, когда такая индикация покажет полный заряд параметры АКБ уже далеко не будут соответствовать оптимальным.

Использование мультиметра позволит максимально точно оценить состояние аккумулятора. Этот измерительный прибор переводится в режим замера напряжения с показателем измерения на 20 Вт. Красный щуп прикладывается к плюсовой клемме, черный – к минусовой. При проведении замеров зажигание машины должно быть выключенным.

Показания мультиметра:

• больше 12,7 В – батарея заряжена;
• 12,1 – 12,5 В – батарея заряжена наполовину;
• менее 11,7 В – батарея разряжена.

Компактные размеры мультиметра упрощают проведение контрольных замеров. Текущее обслуживание, хранение и перевозка этого прибора не составит особых трудностей. Мультимер работает от автономных источников питания, что позволяет его использовать независимо от наличия стационарной электросети.

Зарядные устройства, оснащенные контрольными датчиками, в идеале амперметром и вольтметром, также позволят оценить уровень заряда авто акб. Достаточно подсоединить зарядку, соблюдая полярность, к аккумулятору и включить ее в сеть. Датчики, цифровые или аналоговые предельно точно покажут уровень заряда. Использование зарядок с индикаторами позволяет не только оценить состояние батареи, но и сразу приступить к восстановлению ее потенциала.

Нагрузочная вилка – устройство, позволяющее измерить уровень напряжения и степень заряженности АКБ, как без нагрузки, так и с нагрузкой. При подключении нагрузочной вилки к аккумулятору она способна создать нагрузку, имитирующую работу стартера. Такой рабочий режим позволяет оценить исправность батареи

Важно: время нагрузки должно быть не меньше 5 с, что примерно соответствует времени запуска двигателя. По степени просадки напряжения и уровню его восстановления судят об исправности батареи

После 5 секундной нагрузки показатели вольтметра:

• больше 10,2 В – батарея заряжена;
• 9 В – батарея заряжена наполовину;
• менее 7,8 В – батарея полностью разряжена.

Если нагрузочной вилки нет, процедуру замера под нагрузкой можно осуществить и мультиметром. Для этого понадобится помощник, который будет запускать двигатель. После созданной нагрузки производят контрольный замер напряжения.

Почему настолько важно максимально точно провести контрольные измерения рабочих параметров аккумулятора? Прежде всего, это позволит определить грамотный алгоритм последующих действий и с меньшими усилиями зарядить АКБ

Сколько вольт в заряженной АКБ

У электроприборов производители устанавливают рабочие параметры по напряжению и силе тока. Для автомобильной батареи также предусмотрены подобные показатели.

В спокойном состоянии у нормального аккумулятора легкового автомобиля без подключённых потребителей вольтаж находится в промежутке 12,5–12,7 В. Стоит учитывать, что эти значения заряда характерны для нормальных условий (окружающая температура около 200 C, средняя влажность до 50%). Если внешние условия изменятся значительно, то этот интервал также придётся корректировать.

В последнее время появились бренды, в которых для аккумулятора автомобиля без нагрузки являются нормальными цифры на вольтметре в промежутке 13–13,2 В сразу после завершения полного заряда. Они указываются производителем как в инструкции, так и на корпусе батареи. Однако если провести замеры спустя час, то индикатор может дать слегка скорректированные данные, но также являющиеся нормой: 12–12,8 В.

Со временем в машине показания могут постепенно снижаться, если не было подзарядки. На дисплее могут отразиться лишь 12 В. Это является свидетельством того, что батарея села практически на половину своей ёмкости. Дальнейшая эксплуатация такой АКБ без подзарядки – верный способ быстро добиться сульфатации пластин, что приведёт к снижению срока эксплуатации и скорого полного выхода источника питания из строя.

Генератор выдаёт низкое напряжение

В отличие от перезаряда, который отмечается нечасто, владельцы «четырки», нередко сталкиваются с низким напряжением в бортовой сети. Определить его можно не только по показаниям на приборной панели или по измерениям вольтметром. Признаками этой проблемы чаще всего являются:

• Постоянно горящий индикатор аккумулятора на приборке;
• Низкое напряжение на бортовом компьютере (хотя он зачастую сильно «врёт»);
• Тусклый или мерцающий свет фар и подсветки приборной панели;
• Отказ электроприборов или их нестабильная работа;
• Прерывистая работа двигателя;
• Мотор глохнет на ходу;
• Сложности с запуском двигателя или невозможность запустить его.

Чаще всего это происходит из-за выхода из строя регулятора напряжения или диодного моста. Но также напряжение может быть низким из-за короткого замыкания в обмотке статора, износа подшипников и некоторых иных поломок генератора. Но, прежде чем ремонтировать или менять его, нужно убедиться, что проблема именно в генераторной установке. Иногда похожие симптомы вызывает неисправный аккумулятор или плохая проводка, окислившиеся клеммы. Кроме того, в автомобиле может быть мощное дополнительное электрооборудование, такое, как дорогая магнитола, усилитель, сабвуфер. Следует убедиться, что оно исправно и подключено правильно. А, возможно, генератору просто не хватает мощности при таких потребителях.

Проверка элементов агрегата и его обслуживание

Глубокий инструментальный контроль генератора ВАЗ 2114 включает в себя диагностику диодного моста, регулятора, обмоток статора и ротора с применением пробника (это лампочка 12 В с мощностью 3 Вт):

• применяемые диоды с односторонней проходимостью, лампа загораться не должна, если она светится, значит диод поломан;
• когда проверяется регулятор, пробник, подключенный к щеткам в случае повышения до 16 вольт должен погаснуть, если она продолжает светиться или наоборот не светится ни при каком напряжении, значит это говорит о неисправности регулятора;
• контролируя обмотки ищут короткое замыкание или его отсутствие. Если замыкание обнаружено статор надо поменять.

Для того, чтобы быть уверенным в работоспособности своего генератора надо каждые 10 тысяч километров его проверять, а между проверками регулярно обслуживать, то есть:

• следить за чистотой поверхностей;
• проверять крепления генератора к двигателю и надежность закрепления всех клеммных соединений с проводами;
• проверять натяжение и состояние ремня;
• проверять состояние подшипников на слух и при вращении шкива со снятым ремнем.

 В качестве рекомендации опытные водители советуют тем, кто постоянно ездит на дальние расстояния, иметь в багажнике среди аварийного запаса приводной ремень генератора. А самому водителю пройти мастер-класс по его замене. Порыв ремня — это распространенная неисправность и случается она по закону дороги в безлюдной местности. К сожалению, без ремня машина двигаться не может. Так что запас окажется нелишним.

Для корректной работы авто необходимо регулярно проверять функциональность автомобильного генератора. При выходе из строя данного узла аккумуляторная батарея перестанет получать основное питание. Такое положение дел (когда автомобиль “питается” только от АКБ) приводит к быстрому обесточиванию всей машины.

Своевременное отслеживание технического состояния электроисточника позволит избежать случайного отказа элемента, сэкономив ваши деньги и душевные силы. Поломку силового агрегата, вырабатывающего ток, определяют по одному из следующих признаков:

• непрерывно горит лампочка на приборной панели (сигнал о недостаточности тока);

• АКБ постоянно садится;

• электрооборудование работает со сбоями или вовсе не работает при включенном моторе;

• запах гари из моторного отсека;

• перегревается статор;

• УЗЕЛ издает нехарактерные звуки (например, шелест).

Узнайте стоимость диагностики генератора онлайн за 3 минуты

Не тратьте время впустую – воспользуйтесь поиском Uremont и получите предложения ближайших сервисов с конкретными ценами!

Как измерить напряжение генератора?

Зная, какое напряжение должен выдавать генератор, также необходимо уметь его измерить. Ведь в противном случае будет невозможно понять, что оно слишком низкое или  запредельно высокое. Есть два способа измерения напряжения. Первый – очень простой, но неточный. Бортовой компьютер авто показывает вольтаж. Поэтому можно просто посмотреть на его показания. К сожалению, они нередко бывают заниженными. А потому ориентироваться на эти данные для точной диагностики генератора не стоит. Кроме того, иногда на бортовом компьютере напряжение скачет под нагрузкой. Но это не всегда повод для поиска неисправности. Возможно, какой-либо из потребителей слишком мощный или подключен неправильно. Или же это – просто погрешность прибора. Второй способ даёт максимально точный результат. Для этого потребуется мультиметр и помощник. Замер выполняется в следующей последовательности:

• Включить зажигание и удостовериться, что все сигнальные лампы на приборной панели загорелись в штатном режиме;
• Завести машину и проверить, что индикатор аккумулятора погас. Если значок АКБ горит, значит, неисправен генератор, аккумулятор или проблемы с проводкой;
• Прогреть автомобиль до рабочей температуры и включить все имеющиеся электропотребители;
• Взять мультиметр и установить на нём режим вольтметра;
• Попросить помощника поддерживать обороты мотора в пределах 3500;
• Мультиметр подключают к аккумулятору;
• Оценить результат измерений. Если всё в порядке, мультиметр покажет примерно 13-13,2 В или чуть больше. Если показания ниже, неисправен генератор либо АКБ.

Чтобы продиагностировать генератор, нужно подключить мультиметр к его выводам. На приборе должны появиться значения в пределах 14-14,3 В. Затем следует попросить помощника прибавить обороты мотора. Напряжение исправного генератора не должно прыгать более, чем на 0,5 В. Если оно меняется или изначально было ниже либо выше положенного, узел нуждается в ремонте.

Какой заряд идёт от генератора на АКБ

Также следует разобраться с напряжением с генератора, идущим на аккумулятор автотранспортного средства.

Чтобы делать какие-то выводы касательно работоспособности, нужны исходные данные, показатели, считающиеся нормой. Первоочередная задача заключается в том, чтобы узнать, какая зарядка вообще должна в норме быть от генератора на питание аккумулятора.

Часто автомобилисты допускают одну и ту же распространённую ошибку. Они меняют АКБ на более мощную батарею, параметры которой выходят за рамки рекомендуемых автопроизводителем. Но вместе с тем оставляют работать старый генератор. Последний, в свою очередь, с увеличенной нагрузкой банально может не справляться. То есть он не даёт необходимую зарядку.

Теперь к вопросу о том, сколько в норме выдаёт штатный генератор под капотом автомобиля для зарядки установленного аккумулятора. Нормой принято считать напряжение от 13,5 до 14,5 В. Именно столько генератор передаёт на стартерную батарею, чтобы последняя могла восполнить свой утраченный заряд.

Чтобы не возникало подобных проблем недозаряда, лучше заранее свериться с рекомендациями автопроизводителя, и подбирать комплектующие, исходя из этих данных.

Понимая теперь, какую зарядку в норме должен выдавать генератор на аккумулятор, можно дать один полезный совет. Чтобы с запуском авто сложностей не происходило, причём даже зимой, ориентируйтесь на генераторы, способные выдавать ток зарядка примерно номиналом 10% от ёмкости АКБ. Условно говоря, если у вас под капотом АКБ на 75 Ач, тогда генератор должен подавать 7,5 А. Но не забывайте, что кроме самого аккумулятора, у генератора есть ещё ряд потребителей, которые он также обязан питать. И устройство не должно работать на пределе возможностей. То есть приобретать узел следует с определённым запасом по мощности. Автопроизводитель изначально это просчитывает, а потому параметров заводского генератора обычно хватает. Его лучше поменять в том случае, если меняется АКБ на более мощную, а также ставятся дополнительные мощные потребители, не предусмотренные в штатной комплектации машины.

Сколько вольт должен выдавать полностью заряженный аккумулятор без нагрузки при заглушенном двигателе

О том, какое напряжение должно быть на аккумуляторе, казалось бы, знает даже начинающий автомобилист. В среднем это 12,6 В. Однако могут иметь место вариации, и это нормально. Напряжение на заряженном аккумуляторе автомобиля может колебаться от 11.9 до 12.7 — это его пороговые значения. Достижение определенной степени разряженности чревато возникновением проблем для источника питания.

Таблица напряжений при разном уровне заряда выглядит так:

Уровень заряженности     (%)	Для двенадцативольтовой батареи (В)	Для батареи 24 В (В)	Плотность электролита (г/см3)
100	12,70	25,40	1,265
95	12,64	25,25	1,257
90	12,58	25,16	1,249
85	12,52	25,04	1,241
80	12,46	24,92	1,233
75	12,40	24,80	1,225
70	12,36	24,72	1,218
65	12,32	24,64	1,211
60	12,28	24,56	1,204
55	12,24	24,48	1,197
50	12,20	24,40	1,190
40	12,12	24,24	1,176
30	12,04	24,08	1,162
20	11,98	23,96	1,148
10	11,94	23,88	1,134

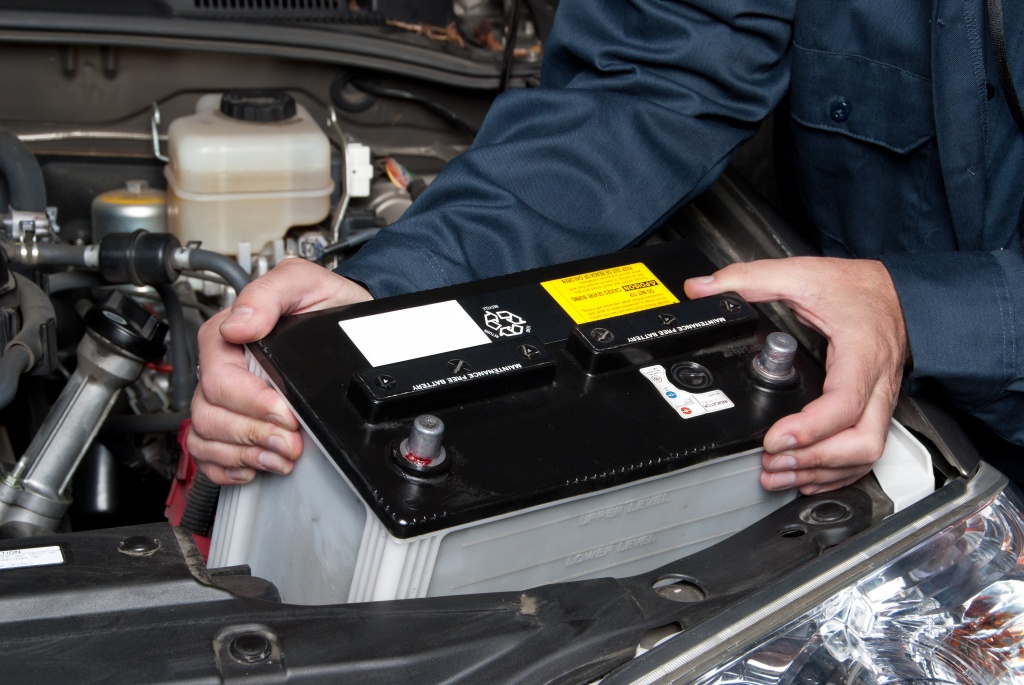

Чтобы не допустить глубокого разряда, нельзя забывать о регулярном контроле напряжения на клеммах аккумулятора. Если на АКБ и в бортовой сети данный показатель опустился до уровня, отмеченного красным в приведенной таблице, то нужно подзарядить АКБ.

Какой генератор установлен на ВАЗ 2114?

Разобравшись с тем, какое напряжение должен выдавать генератор на ВАЗ 2114, стоит понять, что за устройство его вырабатывает. На этом отечественном хэтчбеке установлен с завода трёхфазный генератор типа 94.3701. Он состоит из неподвижной обмотки или статора, ротора, подшипников ротора, крыльчатки, шкива для надевания ремня. Также у него есть диодный мост или выпрямитель, регулятор напряжения и корпус. С завода на машину ставили устройства российского производства марки КЗАТЕ. Также на некоторых авто последних годов выпуска можно встретить штатные немецкие Bosch. Несмотря на то, что отечественные генераторы при должном уходе могут эксплуатироваться сравнительно долго, более надёжными считаются детали зарубежного производства. Поэтому при замене многие владельцы покупают изделия этого или иного иностранного бренда. Кроме того, иногда ставятся более мощные генераторы. Их приобретают, например, любители автозвука, так как заводские не рассчитаны на столь серьёзную нагрузку.
