Устройство, принцип работы и регулировка клапанного механизма двигателя

Процедура регулировки

1. Разбираем воздушный фильтр, вплоть до снятия его корпуса;

Сборочные работы проводим в обратном порядке.

Личные рекомендации

И в инструкции по эксплуатации, и в технологических картах по ТО указывается, что регулировать тепловые зазоры на моторах этого типа следует каждые 25-30 тыс. км. А на самом деле следует придерживаться шоферского правила: «…не мешай машине работать». Если ничего не происходит с клапанами, то и не следует туда и лазить. Тем более, что существует еще одно инженерное правило: процесс притирки трущихся сопряженных пар наиболее интенсивен после проведения разборо-сборочных работ. Поэтому старайтесь их делать пореже.

• Как и любую другую разборо-сборочную или ремонтную операцию – если вы ее выполняете впервые в своей жизни – сделайте под чьим-то «чутким руководством», потому что одна нелепая ошибка может привести к «долгоиграющим» печальным последствиям.
• Регулировка клапанов – не самая затратная, но одна из самых хлопотных процедур по обслуживанию двигателя. Если в вашем регионе (городе, районе) вы найдете специалиста, который сделает эту работу за 500 или даже 700 рублей, то – не парьтесь. Тем более, что тех самых пресловутых регулировочных шайб у каждого моториста в ящичке – по нескольку сотен штук…

Замена направляющих втулок клапанов

Извлечение

1. Здесь настоятельно рекомендуется перед процедурой разогреть головку блока цилиндров где-то до 100 градусов по Цельсию. Алюминий, из которого изготовлена ГБЦ, имеет больший коэффициент расширения, чем материал направляющей втулки. Вследствие нагревания натяг соединения втулка-ГБЦ существенно уменьшается и направляющие можно спокойно, без повреждения посадочного места, выпрессовать лёгкими ударами молотка или кувалды.
2. Для извлечения применяют специальный инструмент-выколотку (оправку). Несмотря на свою узкоспециализированность и дороговизну, этот инструмент даёт возможность выпрессовки точно по оси направляющей втулки. Нередко опытные автомастера для подобных процедур обзаводятся пневмомолотками и специальными насадками-выколотками для них.

Инструмент для выпрессовки и запрессовки направляющих втулок

Установка новых

1. Перед тем как ставить новые запчасти, нужно определить значение фактического натяга. Для этого измеряется диаметр посадочного гнезда в ГБЦ и диаметр втулки. Разница между первым и вторым не должна превышать 0,03–0,05 мм.
2. В случае если гнездо заметно больше, чем выбранная для него втулка, то следует поискать деталь диаметром побольше. Если же диаметр гнезда недостаточен, то можно воспользоваться услугами сверлильного станка для его увеличения.
3. Перед процедурой запрессовки новых втулок головку блока цилиндров также необходимо нагреть. А вот новые запчасти вообще рекомендуют охладить в жидком азоте, что сильно уменьшит их внешний диаметр и позволит легче войти в расширенные от нагрева посадочные гнёзда, также снизит риск получения повреждений при запрессовке.
4. Но так как не у всех в гараже найдётся жидкий азот, то можно предварительно поместить новые втулки в морозилку. Опять же при наличии последней в зоне доступности. Для простоты, можно взять в качестве необходимой разницу температур между ГБЦ и направляющей втулкой равной 150 градусам Цельсия. Ещё при запрессовке втулок рекомендуют смазывать трущиеся поверхности жидким машинным маслом, особенно если детали не нагревались/охлаждались.
5. Сам процесс запрессовки проходит по тому же сценарию, что и выпрессовки. В качестве инструмента оправка и молоток (или пневмомолоток с насадкой). Далее, чередой последовательных ударов забиваем деталь в посадочное гнездо.

Пружины клапана

Пружина работает в условиях больших нагрузок. Основная её задача заключается в создании надёжной и плотной стыковки клапана и седла. Испытывая нагрузки, пружина может сломаться, зачастую это происходит по причине вхождения её в резонанс. С целью предотвращения этого явления, витки пружины делают с переменным шагом.

Так же можно изготовить коническую или двойную пружину. Двойные пружины обладают дополнительным плюсом, так как наличие двух деталей повышает надёжность механизма и уменьшает общий размер пружин.

Дабы исключить возможность резонанса в двойной пружине, направление витков внутренней и внешней пружин делают разными. Так же это позволяет удержать обломки детали, в случае поломки пружины, осколки задержатся между витками.

Пружины для клапанов изготавливают из проволоки, материал которой — сталь. После придания формы, изделие закаляют и подвергают отпуску. Для повышения прочности, обдувают воздухом с добавлением абразивного материала.

Что бы избежать коррозии, пружины обрабатывают оксидом цинка или кадмия. Концы пружин шлифуют и придают им плоскую форму. Это делается для более эффективной фиксации торцов пружин со специальными неподвижными тарелками в блоке цилиндров. Тарелки изготавливают из стали с низким содержанием углерода, верхнюю тарелку фиксируют на клапане при помощи сухарика.

Ниппель автомобильной шины (клапан шины)

Автомобильный клапан — это элемент, на который мы редко обращаем внимание

Однако это крайне важно для поддержания правильного давления в шинах, которое влияет на ряд параметров автомобиля. Поврежденные шины могут терять до 0,7 бар в неделю, что может привести к опасным дорожным ситуациям.Так когда же следует заменить клапаны?

Поврежденные шины могут терять до 0,7 бар в неделю, что может привести к опасным дорожным ситуациям.Так когда же следует заменить клапаны?

Клапан — это маленький, но очень важный элемент колеса. Клапан автомобиля позволяет регулировать давление в шине — без него это было бы невозможно. Это позволяет легко накачать и сдуть шину, не нарушая резиновые конструкции. Благодаря этому водители влияют на уровень давления в шинах , что приводит к повышению безопасности во время вождения.

Процесс горения смеси исправного двигателя

Чтобы лучше понять причины прогара клапанов, необходимо знать основы процессов газообмена в двигателе и их последовательность.

1. Такт впуска. Впускные клапаны открыты, поршень движется вниз, создавая зону разряжения. Со впускного тракта в этот момент всасывается смесь топлива с воздухом (бензиновые моторы с распределительным впрыском во впуск или с моноинжектором) либо чистый воздушный заряд (ДВС цикла Дизеля и бензиновые моторы с прямым впрыском).
2. Такт сжатия. Поршень начинает движение вверх, впускные и выпускные клапана закрываются. Смесь сжимается, температура в камере сгорания повышается.
3. Рабочий такт. За несколько градусов до высшей мертвой точки (ВМТ) цилиндра смесь поджигается искрой (бензиновые ДВС) либо самовоспламеняется от контакта с разогретым воздухом (дизельные). Под действием силы расширяющихся газов поршень устремляется вниз. Возвратно-поступательное движение поршня через шатунно-кривошипный механизм передается во вращательное движение коленчатого вала.
4. Такт выпуска. Выпускные клапаны открываются. Движущийся к ВМТ поршень выталкивает отработавшие газы в выпускной тракт.

Фазы перекрытия клапанов и инерционное наполнение упущены намерено, так как существенно не влияют на рассмотрение вопроса прогара клапанов.

Устройство привода

За правильную и своевременную работу клапанного механизма отвечает распределительный вал и . Конструкция и количество распредвалов для каждого типа двигателя выбирается индивидуально. Деталь представляет собой вал, на котором выполнены кулачки определенной формы. Проворачиваясь, они оказывают давление на толкатели, гидрокомпенсаторы или коромысла и открывают клапана. Тип схемы зависит от конкретного двигателя.

Газораспределительный механизм

Распредвал находится непосредственно в головке блока цилиндров. Привод к нему идет от коленчатого вала. Это может быть цепная, ременная или зубчатая передача. Наиболее надежной является цепная, но она требует дополнительных конструктивных решений. Например, успокоитель для гашения вибрации цепи и натяжитель. Скорость вращения распределительного вала в два раза ниже, чем скорость вращения коленчатого вала. Так обеспечивается согласование их работы.

От количества клапанов зависит количество распределительных валов. Существует две основных схемы:

• SOHC (одновальная);
• DOHC (двухвальная).

При наличии только двух клапанов достаточно одного распредвала. Вращаясь, он обеспечивает попеременное открытие впускного и выпускного клапанов. В наиболее распространенных четырехклапанных двигателях устанавливаются два распредвала. Один обеспечивает работу впускных, а другой выпускных клапанов. В двигателях с V-образных расположением цилиндров устанавливается четыре распредвала. По два на каждую сторону.

Кулачки распредвала не толкают стержень клапана напрямую. Существует несколько типов “посредников”:

• роликовые рычаги (коромысло);
• механические толкатели (стаканы);
• гидравлические толкатели.

Роликовые рычаги имеют более предпочтительную конструкцию. На гидротолкатель давят так называемые коромысла, которые качаются на вставных осях. Чтобы снизить трение на рычаге предусмотрен ролик, который контактирует непосредственно с кулачком.

В другой схеме используются гидравлические толкатели (компенсаторы зазора), которые расположены непосредственно на стержне. Гидрокомпенсаторы автоматически регулируют тепловой зазор и обеспечивают мягкую и менее шумную работу механизма. Это небольшая деталь состоит из цилиндра с поршнем и пружиной, каналов для масла и обратного клапана. Для работы гидротолкателя используется масло, которое подается из . Более подробно про гидрокомпенсаторы можно прочитать в отдельной статье на нашем сайте.

Снятие стакана клапана магнитом

Механические толкатели (стаканы) представляют собой втулку, закрытую с одной стороны. Они устанавливаются в корпус ГБЦ и непосредственно передают усилие на стержень клапана. Основные их недостатки заключаются в необходимости периодической регулировки зазоров и стуке при работе на непрогретом двигателе.

Устройство и принцип работы

Чтобы впускной коллектор выполнял все возложенные на него задачи, он должен иметь строго рассчитанную геометрическую форму. Например, для того, чтобы поток внутри не замедлялся, коллектор проектируется без углов и прямых линий. Плавные изгибы, округлая форма способствуют более мощному воздушному потоку.

Устройство впускного коллектора

На входе во впускной коллектор находится карбюратор или дроссельная заслонка, если речь идет об инжекторном двигателе. Центральный канал разделяется на отдельные рукава – раннеры, которые подходят к цилиндрам, а точнее, к впускным клапанам.

Топливные форсунки размещаются возле впускных клапанов (в системе распределенного впрыска) или в центральном канале, если установлен моновпрыск.

По форме впускного канала различают одноплоскостные и двухплоскостные:

1. Одноплоскостные – только с одним каналом для прохождения воздуха или топливно-воздушной смеси. Эти коллекторы пропускают за единицу времени большое количество воздуха, а значит, позволяют двигателю развить максимально возможную мощность на высоких оборотах;
2. Двухплоскостные – те, в которых канал разделен на две части. Они дают возможность получить больше отдачи мощности на низких и средних оборотах двигателя.

Материалы.
Изначально впускные коллекторы делались металлическими: из чугуна, стали, алюминия. Проблема таких конструкций не только в достаточно высокой цене, но и в значительном нагреве от цилиндров двигателя. Сегодня их в основном делают из специального термостойкого пластика, который обладает меньшей теплопроводностью, а значит, и меньше нагревает воздух внутри.

Принцип работы.
Основной принцип работы коллектора – подача воздуха на фазе впуска. Инициатором движения воздуха  является сам двигатель. Когда поршень опускается, в камере сгорания над ним создается зона низкого давления. На фазе впуска, когда клапан открыт, опускающийся поршень затягивает воздух, как хороший насос. Таким образом, от центрального канала воздух поступает в нужный раннер, а из него – в камеру сгорания. На видео-3д анимации, ниже, наглядно показан принцип работы впускного коллектора с вихревыми клапанами.

Если на автомобиле установлен карбюратор или центральная форсунка, при втягивании воздуха в раннер, поток топлива (или топливно-воздушной смеси) поступает в нужный цилиндр. Благодаря тому, что поток внутри коллектора турбулентный, топливо лучше перемешивается с воздухом и, следовательно, лучше сгорает. Турбулентный воздушный поток проектируется в коллекторе специально: он быстрее движется и лучше наполняет цилиндры.

В автомобилях с распределенным впрыском форсунки установлены в раннерах коллектора перед впускными клапанами. В этом случае по коллектору движется только воздух, который смешивается с распыленным топливом перед самым входом в цилиндр двигателя. Здесь скорость и структура воздушного потока также важны, поскольку для качественного приготовления топливно-воздушной смеси остается меньше времени и места.

Резонансные колебания.
Чтобы усилить поток поступающего воздуха, внутренняя геометрия впускного коллектора рассчитывается так, чтобы образовался так называемый резонанс Гельмгольца. Примерная схема, как это работает:

1. На фазе всасывания поршень мотора опускается вниз, создавая зону разрежения, и через открывшийся клапан в камеру сгорания на большой скорости заходит воздух;
2. Однако объем раннера намного больше, чем объем цилиндра, поэтому весь воздух, который “взял разгон” в коллекторе, в камеру сгорания не попадает;
3. Перед закрывшимся впускным клапаном создается зона повышенного давления, когда воздух по инерции продолжает движение вперед;
4. Клапан всё еще закрыт, так что давление в раннере выравнивается, то есть происходит “откат”, а после него перед впускным клапаном опять образуется зона повышенного давления. Эти резонансные колебания воздуха зависят от формы и размера коллектора и рассчитываются под каждый двигатель отдельно.

Двойная пружина

В четырехтактных бензиновых и дизельных двигателях клапаны располагаются в головке цилиндров. Через впускные клапаны проходит только смесь воздуха и топлива, поэтому они подвергаются воздействию более низких температур, чем выпускные клапаны. У впускного клапана тарелку делают большего диаметра, чем у выпускного, так как давление на впуске меньше давления на выпуске. Двигатели разных моделей отличаются количеством клапа­нов. Двигателям с двумя и более впускными клапанами свойственно лучшее наполнение цилиндров. Дополнительный впускной клапан увеличивает проходное сечение впускных каналов, следовательно, в цилиндр поступает больше топливовоздушной смеси. То же самое касается и выпускных клапанов: два клапана на выпуске позволяют увеличить вы­пускные каналы, что облегчает выход отработавших газов из цилиндра. Клапан подверга­ется очень значительным нагрузкам даже при нормальном режиме работы двигателя. Для повышения стойкости клапана к износу, прожиганию и коррозии его поверхность подвер­гается специальной обработке. Так, например, впускные клапаны изготавливаются из стали с хромом или кремнием для повышения их износостойкости и коррозионной стойкости или магния и никеля для повышения прочности. Выпускные клапаны сделаны из сплавов на основе никеля. Клапан состоит из двух частей: стержня и тарелки. Клапан установлен в отверстии в головке цилиндров. Тарелка плотно прилегает к седлу. В процессе работы головка цилиндров нагревает седло. Часть тепла передается стержню клапана, а от него — направляющей втулке, поэтому стержень является самой холодной частью клапана. Седло клапана и направляющая втулка охлаждаются жидкостью, протекающей по рубашке вокруг впускных каналов. Открываясь и закрываясь, клапан поворачивается на небольшой угол, поэтому каждый раз он садится на новое место.

Выпускной клапан – элемент ГРМ, при открытии которого происходит удаление (выпуск) отработавших газов из камеры сгорания двигателя.

Выпуск газов происходит тогда, когда поршень в цилиндре двигателя направляется от нижней мертвой точки (НМТ) к верхней мертвой точке (ВМТ). В процессе работы двигателя выпускные клапаны подвергаются значительным термическим нагрузкам, так как постоянно контактируют с раскаленными отработавшими газами. Головка клапана при работе ДВС может разогреваться в пределах 600-800 градусов.

После окончания такта впуска и сжатия главным требованием в момент возгорания топлива в камере сгорания является максимальная герметичность. Впускной и выпускной клапаны закрыты. Когда поршень принял на себя энергию расширяющихся газов после возгорания топливно-воздушной смеси, из камеры сгорания необходимо удалить эти отработавшие газы. Герметизация камеры на данном этапе уже не нужна. За удаление выхлопных газов в конструкции газораспределительного механизма отвечает выпускной тарельчатый клапан, который размещен в головке блока цилиндров (ГБЦ).

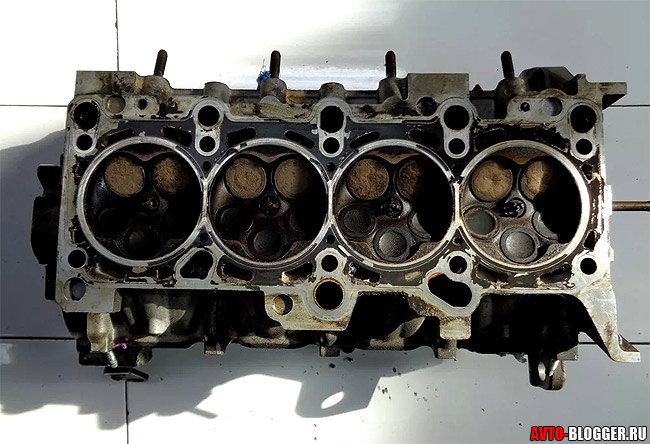

20 клапанный вариант

Такая компоновка, довольно часто применялась у компании AUDI, моделей моторов было выпущено огромное количество, от 1,8 литра, до 4,2 литра V8. Они получили аббревиатуру ALT (AUDI/VOLKSWAGEN). Сняли их с производства в 2001 – 2002 годах

Здесь применяется компоновка – пять клапанов на цилиндр. НА впуске их – «ТРИ» (также три кулачка на распределительном валу), а вот на выпуске – «ДВА». ТО есть, как вы догадались здесь используется два распределительных вала, причем один приводится ременной передачей, а второй цепной с фазовращателем. Были варианты и с гидрокомпенсаторами.

Опять же такими из-за сложности конструкции и механических потерь, которые не давали большую экономию и мощность по сравнению с 16-клапанным вариантом, их сняли с производства.

Впускные и выпускные клапаны: размер имеет значение — DRIVE2

Если вы разрабатываете головку блока цилиндров для получения максимальной мощности, то не будет никаким сюрпризом, что основной целью является максимальный поток. Это, кроме всего прочего, требует использования клапанов большего размера, которые могут быть физически установлены в камеры сгорания. Это требует решения, как лучше всего разделить имеющееся пространство между впускными и выпускными клапанами. Другими словами, что лучше: большой впускной и маленький выпускной клапан, оба клапана одинакового размера или большой выпускной и маленький впускной клапан? Прежде всего, можно подумать, что большой выпускной клапан — это тот путь, которым нужно идти; ведь отработанные газы, без сомнения, занимают больший объем, чем газы, втянутые в цилиндр через впускную систему. Однако, когда мы касаемся мощности, действует другое «железное» правило: легче опустошить цилиндр, чем наполнить его.Годы экспериментов показали, что оптимальный размер выпускного клапана должен составлять примерно около 75% от впускного или, если точнее, поток через него должен составлять примерно 75% потока через впускной клапан. Это правило применяется только тогда, когда диаметры комбинируемых клапанов равны общему имеющемуся пространству в камере, т.е. клапаны почти касаются друг друга, как часто бывает в гоночных двигателях. Если используются клапаны с размерами, меньшими, чем максимальные, а мощность не является основной целью, то баланс между потоками впускного и выпускного каналов не так критичен.

Самое простое правило, которому нужно следовать: если основным требованием является мощность, то следуйте нормальному соотношению 0,75:1. Это правило можно изменить в тех случаях, когда двигатель оснащен системой турбонаддува или впрыска закиси азота. Для этих систем требуется обеспечение большего потока выхлопных газов и может успешно использоваться соотношение диаметров выпускного и впускного клапанов, составляющее 0,9:1 (поток выхлопных газов составляет 90% от потока впускаемой смеси) или даже больше.

К сожалению, установка увеличенных выпускных клапанов имеет «ловушку», которая обычно не связана с увеличением размеров впускных клапанов. Водяная рубашка внутри головки блока цилиндров расположена рядом с седлами выпускных клапанов. Это помогает поддерживать клапаны и седла холодными, но часто препятствует установке клапанов максимального размера. Вдобавок, тонкие отливки и большое количество тепла (побочный продукт высокой мощности) могут привести к образованию трещин в седлах, и это обычно укорачивает срок службы головки блока.

Замечание. Когда главной целью конструктора является экономия, а не мощность, размер выпускного клапана может быть увеличен до соотношения 0,75:1 даже при увеличении диаметра впускного клапана. Когда поток выпускного канала увеличивается, то пробег и срок службы двигателя будут улучшены. Однако здесь есть предел, как и во всем. Выпускные клапаны, размер которых превышает 90 — 95% от размера впускного клапана, дают очень маленькую дополнительную топливную экономию, и так как они используют пространство, обычно отдаваемое впускным клапанам, то потенциал по мощности будет уменьшен.

www.drive2.ru

Инженерные вариации на тему коллекторов

Несмотря на свою простоту, выпускной коллектор имеет разновидности, появление которых обусловлено физикой оборота газов по трубам.

Из-за этого разработчикам приходится идти на компромиссы, и о них мы обязательно поговорим. Но сперва разновидности.

Встречаются такие типы коллекторов:

В первом случае конструкция получается очень дешёвой.

Главной её особенностью являются короткие выпускные патрубки и общая камера сбора. Честно говоря, цельные коллекторы крайне неэффективны для отвода отработавших газов.

Всему виной короткие трубки, из-за которых велико влияние импульсов газа на соседние цилиндры.

В результате мы имеем неудовлетворительную продувку камер сгорания, а это отражается на многих факторах, включая и параметры двигателя.

Для того чтобы мотор работал с максимальной эффективностью, были разработаны трубчатые выпускные системы.

Именно они наиболее часто встречаются под капотами современных автомобилей.

Представляют они собой выпускные трубы, идущие от цилиндров и сходящиеся в одну (или иногда сначала в несколько, а потом уж в одну).

Разрабатывая их, инженерам есть с чем повозиться, так как от длины выпускных труб и их диаметра зависит отдача мотора на разных оборотах.

Так, к примеру, если мы возьмём короткие трубки, то они, благодаря резонансному эффекту будут наилучшим образом продувать камеры сгорания на высоких оборотах.

Но тогда возрастёт взаимное влияние цилиндров друг на друга.

Длинные выпускные трубы, в свою очередь, хороши на малых оборотах.

Аналогичная история и с диаметром – малый диаметр труб оптимален, с точки зрения скорости отвода газов на малых и средних оборотах.

Но оказывает они испытывают большое сопротивление на высоких оборотах, из-за чего мощность мотора падает. С бОльшим диаметром выхлопных труб всё наоборот.

Таким образом, инженерам приходится лавировать и искать компромиссы, о которых мы не зря упомянули ранее.

Основные причины прогара клапанов

• детонация;
• нарушение теплового зазора клапанов;
• слишком позднее/раннее зажигание;
• некачественный бензин.

1. Детонация

Детонация – процесс неправильного горения ТПВС, при котором возникает ударная волна, распространяющаяся со сверхзвуковой скоростью. Детонационное сгорание – одна из главных причин прогара поршней и клапанов.

Причины детонации:

• несоответствие октанового числа бензина и степени сжатия. Скорость горения низкооктанового топлива выше, а температура самовоспламенения ниже. Поэтому смесь детонирует еще до момента подачи искры;
• низкокачественный бензин. В попытках повысить октановое число бензина с помощью присадок недобросовестные АЗС иногда путают пропорции. При этом возможна ситуация, когда заявленное октановое число как ниже, так и выше фактического. Во втором случае присадки замедляют скорость горения смеси, из-за чего повышается термохимическая нагрузка на выпускные клапаны;
• слишком низкое калильное число свечей зажигания. Смесь самовоспламеняется от раскаленных частей свечи;
• бедная смесь. Из-за переизбытка окислителя (кислорода) в конце такта сжатия вблизи раскаленных участков камеры сгорания начинаются предпламенные реакции, перерастающие в детонационное сгорание. Причина бедной смеси может быть в подсосе воздуха, забитых форсунках, нехватке давления топлива.

2. Нарушение теплового зазора

Если тепловой зазор в клапанном приводе слишком мал, клапан неплотно прилегает к седлу, из-за чего нарушается отвод тепла. Из-за постоянного перегрева в головке клапана появляются трещины, а наиболее теплонагруженные частицы и вовсе откалываются.

Неправильная регулировка выпускных клапанов также может стать одной из причин детонации, так как при высокой температуре появляется риск предпламенных реакций.

3. Влияние позднего и раннего зажигания

При несвоевременном начале горения ТПВС клапана переживают повышенные термохимические нагрузки. Так, при раннем зажигании смесь поджигается раньше расчетного времени приближения поршня к ВМТ. Поэтому пик давления в цилиндре нарастает ранее идеальных 10-15º после ВМТ. Поршень, клапаны и стенки камеры сгорания при этом переживают чрезмерные термические и ударные нагрузки.

Слишком позднее зажигание приводит к тому, что смесь еще активно догорает, когда выпускные клапаны начинают открываться. Опять-таки повышенные термические нагрузки приводят к прогару выпускных клапанов.

Порядок замены направляющих клапанов ВАЗ 2106

Вся процедура делится на несколько этапов:

1. Подготовка инструментария.
2. Частичная разборка двигателя, а именно — снятие ГБЦ.
3. Выбор и покупка новых деталей.
4. Демонтаж изношенных элементов и запрессовка новых.
5. Обратная сборка и запуск мотора.

Первым делом следует отключить аккумулятор от бортовой сети

Чтобы произвести разборку и замену направляющих, вам понадобится:

• стандартный набор рожковых и накидных ключей;
• набор головок с мощным воротком и трещоткой;
• динамометрический ключ для обтяжки болтов ГБЦ и гаек распредвала при сборке;
• отвёртки, пассатижи;
• ключ на 36 мм для ручного вращения коленчатого вала;
• монтировка;
• съёмник для разблокировки клапанов;
• тяжёлый молоток;
• оправка для выбивания и запрессовки втулок;
• развёртка на 8.025 мм с воротком;
• ёмкость и шланг для опорожнения системы охлаждения;
• ветошь.

Без ключа с трещоткой и головок при снятии ГБЦ не обойтись

Оправка для работы с направляющими представляет собой стальной пруток, конец которого проточен под внутренний диаметр втулки. Вторая часть оправки — это насадка для запрессовки, чей размер подогнан под широкую наружную часть детали (так называемую шляпку), поскольку по торцу бить нельзя. Комплект можно заказать токарю либо купить в готовом виде, он стоит недорого.

Оправку для выбивания и посадки втулок можно выточить по чертежу

Это развёртка, используемая на ГБЦ автомобилей ВАЗ 2101—07

Данный этап — самый трудоёмкий и длительный, начинается он с отключения аккумулятора и опорожнения водяной рубашки мотора (с радиатора жидкость сливать не нужно). Дальнейшие операции выполняйте в таком порядке:

1. Отсоедините трос пускового устройства, бензиновый шланг и привод акселератора, после чего снимите корпус воздушного фильтра и карбюратор.
2. Открутите клапанную крышку и совместите насечку на шкиве коленвала с длинной риской на блоке. Отключите от свечей провода и демонтируйте трамблёр, запомнив положение бегунка. Снимите провод с датчика температуры.
3. Ослабьте цепь, выкрутив натяжитель, затем разблокируйте гайку шестерни распределительного вала и открутите её. Снимите шестерёнку и зафиксируйте цепь, чтобы она не провалилась внутрь блока. Открутите гайки крепления постели распредвала и демонтируйте её со шпилек.
4. Отсоедините от ГБЦ все патрубки охлаждающей системы и «штаны» выхлопной трубы.
5. В произвольном порядке ослабьте 11 болтов крепления головки цилиндров и выверните их. Двумя руками поднимите ГБЦ и снимите вместе с коллекторами.

Снятие корпуса фильтра

Снятую ГБЦ удобно разместите на столе и снимите пружины с коромыслами (желательно не путать местами), после чего съёмником разблокируйте клапаны и вытащите их. При этом не потеряйте «сухари» — мелкие полуцилиндры, вставляющиеся в прорезь штока. Затем переверните головку камерами сгорания кверху, подложите по краям деревянные бруски и выбейте оправкой все втулки. Удары наносите со средним усилием, чётко и точно. В конце почистите и тщательно протрите всю ГБЦ от нагара и отложений.

Карбюратор надо снять с коллектора, чтобы не мешал

Как будет работать двигатель и что будет если клапана зажать?

Как понять, что клапана зажало

Если после запуска мотор нормально работает, но при долгой работе тяга падает – это симптом зажатых клапанов. Еще одним признаком зажатых клапанов могут быть выстрелы в глушитель при сбросе газа. Т.к. камера сгорания не закрыта полностью, компрессия снижается и происходит нарушение рабочего процесса. Лучше при регулировке превысить допустимый зазор, чем сделать его меньше.

Последствием зажатых клапанов является перегрев, повышенный расход топлива и, как следствие, прогар. С прогоревшим клапаном эксплуатировать двигатель нежелательно, это приводит к прогару седла клапана. Что обернется автовладельцу заменой всей головки.

Порядок выполнения работ

Теперь последовательность действий:

1. ВАЗ 2114 устанавливаем на ровную площадку, двигатель должен полностью остынуть, чтобы при замерах не было погрешности из-за расширения металла;
2. Снимаем клапанную крышку, а также боковую крышку, под которой находится ремень привода ГРМ. Поверхность под крышкой нужно вытереть от масла. Также следует внимательно осмотреть вал ГРМ на наличие задиров, раковин и следов значительного износа. Если таковые имеются, придется вал заменить;
3. Выкручиваем свечи, чтобы в дальнейшем прокручивать коленчатый вал было значительно легче.
4. Совмещаем метку на приводной шестерне распределительного вала с выступом на головке блока, то есть устанавливаем ВМТ на первом цилиндре. Сделать это можно при помощи ключа, которым вращаем коленчатый вал за болт крепления шкива. Но некоторые автолюбители поступают несколько по иному – выдомкрачивают слева переднее колесо, включают 4 передачу. Затем попросту вращают колесо, а поскольку передача включена, то это вращение через трансмиссию будет передаваться на двигатель;
5. После совмещения меток на шестерне распредвала строго напротив имеющейся метки делаем еще одну мелком. Это несколько упростит в дальнейшем работы.
6. Щупом замеряем зазоры на 1 и 3 клапанах (считать нужно от шестерни распредвала. 1-й является выпускным, а 3-й – впускным);
7. Зазор на 1 клапане должен составлять 0,35 мм, но допускается погрешность. То есть, берем щуп толщиной 0,35 мм и вставляем его между кулачком вала и регулировочной шайбой. Если щуп ходит с небольшим усилием, то зазор в норме, а вот если щуп не входит или очень свободно, то требуется регулировка. Такую проверку делаем и на 3 клапане, но зазор на нем должен быть 0,2 мм.
8. Регулировка клапанов же проводится так: закрепляем устройство для отжатия клапанов на шпильки крепления крышки. У этого устройства имеется изогнутый рычаг, который мы помещаем между кулачком и шайбой. Ручкой устройства надавливаем на этот рычаг, в результате чего он нажмет на толкатель. В комплекте этого устройства идет специальный фиксатор, который мы помещаем между распредвалом и толкателем. После отпускания ручки фиксатор будет удерживать клапан в выжатом состоянии, при этом шайба будет не зажатой и ее можно извлечь пинцетом.
9. Разберем на примере, какую шайбу нужно установить будет, чтобы зазор был правильным. К примеру, при проверке на выпускном клапане установили, что он составляет не 0,35 мм, а 0,42 мм, то есть он увеличен на 0,07 мм. Далее извлекаем шайбу, которая была установлена. На ней должна быть нанесена метка, указывающая ее толщину (к примеру, 3,65 мм), если такой метки нет, то придется измерять толщину микрометром. Теперь к толщине шайбы мы добавляем значение, на которое зазор увеличен, в нашем случае – 0,07 мм, в итоге получаем значение толщины шайбы для установки – 3,65+0,07 = 3,72 мм. Но поскольку шайбы с такой толщиной нет в комплекте, то устанавливаем новую шайбу с толщиной, максимально приближенной к полученному значению, то есть 3,7 мм. Именно для этого и допускается погрешность на 0,05 мм.
10. Устанавливаем необходимую по толщине шайбу на место меткой с размером вниз (к толкателю). Далее рычагом устройства снова нажимаем на клапан и вытаскиваем фиксатор. На этом регулировка завершена.
11. Далее производится регулировка остальных клапанов, но для этого нужно знать порядок. После проверки 1 и 3 клапанов, проворачиваем распредвал на пол-оборота (для удобства установки мы заранее нанесли метку на шестерне) и проверяем 2 (впускной) и 5 (выпускной) клапана. Затем еще проворачиваем на пол-оборота и регулируем 6 (впускной) и 8 (выпускной). Для проверки 4 (впускного) и 7 (выпускного) клапанов еще нужно раз провернуть распредвал на пол-оборота.

Заключение

Если разобраться, то обе эти системы достаточно примитивны, но каждая из них выполняет функции, без которых работа двигателя внутреннего сгорания просто не возможна. Не смотря на различия систем, все же они взаимосвязаны, так система «впрыска», получает информацию от «лямба-зонта», который установлен в «выпуске», если он сломается то ваш автомобиль будет потреблять больше топлива, иногда до двух раз.

Сейчас видео версия статьи, смотрим.

Нормально работающий впускной коллектор помогает выжать максимум из двигателя и при этом снизить расход топлива – именно то, о чём мечтают все автолюбители. Неисправности случаются достаточно редко, так что поводов о нём беспокоиться не так уж много.

При небольших неисправностях, ремонт может сделать сам автовладелец, имеющий навык ремонта автомобиля и нужные инструменты. Но если нет уверенности в своих силах и знаниях, лучше обращаться к профессионалам.
