Центровка раздаточной коробки

Правильная установка раздаточной коробки может производиться несколькими способами. Чаще всего в автомастерских ремонтники пользуются следующим методом:

• вывешивают машину на подъемнике;
• ослабляют крепление раздатки;
• запускают двигатель;
• включают передачу и разгоняют машину по спидометру до скорости, на которой идет вибрация (часто она возникает на скоростях от 40 до 80 км/ час);
• без применения тормозов гасят скорость двигателем, затем выключают зажигание.

Раздатка сама центруется по местам, остается только затянуть крепления опор.

Отрегулировать положение РК также можно с помощью проволоки, делаем это следующим образом:

• ослабляем все четыре крепления опор раздатки;
• закрепляем один конец проволоки на резиновой муфте карданного вала;
• крепим еще отрезок проволоки на ШРУСе, другие концы проволоки подводим друг к другу;
• вращаем вал, если раздатка не отцентрована, концы проволоки будут при вращении расходиться;
• задача сводится к тому, чтобы установить методом подбора раздаточную коробку так, чтобы концы проволоки практически не расходились между собой в любом положении при поворачивании вала.

Вибрации на ниве, пролог

Введение в историю. В коллективе людей, с которыми я работаю, достаточно много людей с разными характерами, образованиями и астрологиями )) Это я к тому, что «дева» — это «ДЕВА». И либо ты это понимаешь, либо убей его сразу. Для примера: когда у данного человека возникли проблемы с КПП и он решил довести ее «до ума» и перебрать, он делал это ПЯТЬ РАЗ. Иногда меняя в ходе разборки один подшипник, который не нравился, по одной ему ведомой причине )))  И вот данный человек предложил мне поискать вибрации, потому как коробка перебрана 5 раз, раздатка 10, и даже ШРУСовые карданы «серп и молот», были отвезены на дополнительную балансировку.

Не буду рассказывать, как это иногда выглядело. Но Гайдай, мог бы снять еще одну из своих гениальных комедий. Мы не стали особо умничать, а просто воспользовались опытом нивоводов, дабы подтвердить или опровергнуть, данные знания.

Раздаточная коробка Нивы. Способы устранения вибрации

От легковых автомобилей ВАЗ машины семейства «Нива» отличаются постоянным полным приводом – у них два ведущих моста. Всего в трансмиссии у вазовского внедорожника есть три дифференциала – по одному на каждый мост и еще межосевой дифференциал.

1. Сальник; 2. Упорное кольцо переднего подшипника ведущего вала; 3. Крышка переднего подшипника; 4. Передний подшипник ведущего вала; 5. Передняя крышка раздаточной коробки; 6. Шестерня высшей передачи; 7. Ступица муфты включения передач; 8. Муфта включения передач; 9. Шестерня низшей передачи; 10.

Картер раздаточной коробки; 11. Задний подшипник ведущего вала; 12. Ведущий вал; 13. Задняя крышка раздаточной коробки; 14. Промежуточный вал; 15. Задний подшипник промежуточного вала; 16. Задний подшипник корпуса дифференциала; 17. Установочное кольцо подшипника вала привода заднего моста; 18. Подшипник вала привода заднего моста; 19.

Стопорное кольцо подшипника корпуса дифференциала; 31. Муфта блокировки дифференциала; 32. Вал привода переднего моста; 33. Картер привода переднего моста; 34. Стопорное кольцо подшипника вала привода переднего моста; 35. Пружинная шайба подшипника дифференциала; 36. Передний подшипник корпуса дифференциала; 37.

Ведомая шестерня привода спидометра; 38. Корпус привода спидометра; 39. Передний подшипник промежуточного вала; 40. Коробка передач; 41. Эластичная муфта; 42. Шарнир равных угловых скоростей; 43. Раздаточная коробка; 44. Регулировочные прокладки; 45. Кронштейн подвески раздаточной коробки; 46. Кронштейн задней подвески двигателя.

I. Включена высшая передача; II. Включена низшая передача; III. Включена низшая передача, дифференциал блокирован.

Вибрация по кузову – основная «болезнь» Нивы, она часто возникает из-за неправильной центровки раздаточной коробки. Чаще всего вибрация бываеет на машинах ВАЗ 21213/21214, так как крепится РК только на двух опорах по бокам корпуса, на Chevrolet Niva раздаточная коробка уже устанавливается на трех опорах.

• плохо закреплены карданные валы;
• не отбалансированы колеса;
• есть люфт в крестовинах кардана (особенно на вибрацию влияют люфты в крестовинах заднего карданного вала);
• вибрирование идет от самого двигателя.

Вибрация при трогании с места на Ниве также может происходить по следующим причинам:

• раскрутилось крепление установочных опор раздатки;
• порвалась резина на самих опорах РК.

• демонтируем в салоне переднее сиденье пассажира;
• снимаем облицовку тоннеля пола;
• в салоне отодвигаем ковролин, закрывающий кузовной усилитель (спереди рычага ручного тормоза);
• снимаем раздаточную коробку (как вариант, ее можно просто вывесить, но со снятием монтаж третьей опоры делать удобнее);
• крепим на корпусе РК кронштейн новой опоры;
• устанавливаем раздаточную коробку на место, центруем ее в оптимальном положении, крепим боковые опоры;
• совмещаем третью опору с кузовом, просверливаем в днище два отверстия;
• с помощью шайб, болтов и гаек (из комплекта) крепим опору к днищу кузова.

Более эффективно устраняется вибрация за счет установки под раздатку подрамника. Такое приспособление также можно изготовить своими руками или купить готовое изделие в автомагазине.

Для того чтобы установить подрамник, следует снять раздаточную коробку. Производить такую работу удобнее на яме, ремонт выполняем следующим образом:

• оставляем машину на нейтральной передаче;
• отсоединяем от раздатки карданный вал, желательно пометить фланец кардана и РК, чтобы при установке установить карданный вал по меткам – таким образом, исключается появление лишних вибраций;
• демонтируем кронштейн крепления глушителя;
• снимаем траверс КПП;
• поддомкрачиваем раздатку, снимаем боковые крепления РК;
• места посадки подрамника к кузову обрабатываем мовилем;
• насаживаем подрамник на шпильки коробки передач;
• размечаем места крепления подрамника на лонжеронах, сверлим отверстия, наживляем болты на кузове;
• затягиваем все крепления, кроме самих опор раздатки;
• производим центровку РК;
• окончательно затягиваем опоры раздаточной коробки.

Принудительная блокировка дифференциала на Ниву

Что такое блокировка дифференциала на ниву? Межосевой дифференциал — это хорошо. Но ведь могут сложиться условия, при которых вращаться будет всего одно колесо из четырех. Какой смысл в полном приводе? Тольяттинские конструкторы это предусмотрели. Нива снабжена принудительной блокировкой межосевого дифференциала. Это значит, что водитель, в случае необходимости может уровнять скорости обоих мостов. Таким образом, постоянно будут вращаться по одному колесу на разных осях, в результате проходимость машины значительно повышается. Но использовать принудительную блокировку можно только по бездорожью. Кстати, некоторые водители, не особо вникают в конструкцию Нивы и ошибочно считают что, переключая малый рычаг назад, они включают передний мост. Нет, эта ручка как раз и блокирует межосевой дифференциал.

Из соображений проходимости было бы очень хорошо, если бы, пусть непродолжительное время, вращались все 4-е колеса. В этом случае автомобиль немногим бы уступал трактору. Но Нива имеет, так называемый, свободный межколесный дифференциал, т. е. крутящий момент поочередно подается на одно из колес и принудительные блокировки на ниву не предусмотрена.

Более того, такой блокировки нет и у Шевроле-Нивы.

Думаете сделать тюнинг Toyota Land Cruiser Prado 150 для разных ситуаций? В этом вам поможет нам материал.

Лучшая грязевая резина на Ниву и другие внедорожники: как правильно выбрать.

Американскому концерну настолько понравилась трансмиссия, что они перенесли ее на совместный автомобиль почти без изменений. « Почти» — потому, что конструкторы GM объединили управление раздаткой и принудительной блокировкой дифференциала. Как результат — два рычага вместо трех. Патриотично настроенные владельцы отечественных внедорожников, считают, кстати, удобство от такого новаторства сомнительным. Еще одно изменение коснулось крепления раздаточной коробки. Благодаря ее новым опорам, вибрации в салоне стало гораздо меньше.

Устройство раздаточной коробки ВАЗ Нива

Относительно сложная схема распределения момента от ДВС на колеса объясняется универсальным предназначением Нива 2121 – при грамотном использовании на ней комфортно передвигаться в городе и по раскисшему проселку. Обеспечиваются подобные свойства наличием раздаточной коробки с блокировкой межосевого дифференциала, дополняющих 4- или 5-ступенчатую «механику», в зависимости от года выпуска.

Рычаги раздаточной коробки и их положения

Н — низшая передача;

В — высшая передача.

Р — дифференциал разблокирован;

https://www.youtube.com/watch?v=ytpressen-GB

Б — дифференциал заблокирован. При переводе рычага в это положение в комбинации приборов загорается сигнализатор, предупреждающий о блокировке дифференциала.

ПРИМЕЧАНИЕ Переключение передач с низшей на высшую и блокировку дифференциала можно производить в движении при выключенном сцеплении.

Для преодоления труднопроходимых участков дороги заблаговременно блокируйте дифференциал. Не блокируйте дифференциал в тот момент, когда колёса автомобиля пробуксовывают. После преодоления таких участков дифференциал разблокируйте — движение автомобиля по хорошим дорогам с блокированным дифференциалом сокращает срок службы механизмов силовой передачи, увеличивает износ шин и расход топлива, а при торможении автомобиля может привести к заносу.

ПЕРЕКЛЮЧЕНИЕ ПЕРЕДАЧ КПП

Схема переключения передач (нанесена также на рукоятке)

Перед началом движения проверьте положение рычагов раздаточной коробки — оно должно соответствовать дорожным условиям. Движение начинайте на первой передаче и по мере роста частоты вращения коленвала своевременно переходите на высшие передачи.

Вовремя и в соответствии с дорожной обстановкой, переходите на низшую передачу в КПП, не допуская перегрузки двигателя.

В 1994г вышла обновленная версия внедорожника, получившая маркировку Нива 21213, отличающаяся от предыдущего варианта более мощным силовым агрегатом. С 2006г данная серия автомобилей известна как Нива 4х4.

Серия ВАЗ Нива была разработана как универсальный вездеход. Эти авто прекрасно себя показывают в условиях и бездорожья, и городских дорог. Одним из узлов, которые обеспечивают высокую проходимость, стал качественный демультипликатор (раздатка).

Привод Selectable 4WD является гибридом рассмотренных режимов, в нем присутствует возможность включения Part-time и Full-Time. Он является достаточно сложным по конструкции и управлению.

В нем присутствует больше всего режимов работы:

• 2WD или 2H (привод одной оси);
• 4 part time или 4H (полный привод с блокировкой дифференциала);
• 4 full time или 4HLc (постоянный полный привод с автоматическим распределением передаточного соотношения);
• N (нейтраль);
• 4Lo или 4LLc (пониженная передача с блокировкой дифференциала).

Нормальное положение для ручек РК, обеспечивающее адекватное поведение на дороге хорошего качества:

• Передняя – от себя
• Задняя – к себе

Фото №3

Включение специального режима работы трансмиссии производится не за долго до того, как автомобиль начнет преодолевать препятствие (колея, грязь, брод или подъем). Переход на низший ряд необходимо выполнять, остановившись. Возвращение на высшую передачу допускается на ходу, хотя и вызывает проблемы у новичков из-за отсутствия привычного синхронизатора.

Несколько сложнее правильно обращаться с принудительной ручной блокировкой межосевого дифференциала. Она, напротив, включается при небольшом (до 20 км/ч) движении машины из-за несовпадения пазов на блокирующей муфте, сателлитах и зубчатом венце. Для упрощенного включения рычага в нужное положение, учитывая устройство раздатки нива 2121, наберите небольшую скорость, после чего, покачивая руль, потяните рукоятку на себя.

https://www.youtube.com/watch?v=ytabouten-GB

Фото №4

vlavuk, , 03.08.01.

Дифференциал предназначен для распределения тяги двигателя на два колеса, позволяя им двигаться с разной скоростью. Среднее значение скорости колес отображается на панели. Таким образом, дифференциал – это то устройство, которое делает внедорожник внедорожником.

Если производители решили бы не включать дифференциал в структуру раздаточной коробки, то результатом стал бы частый износ резины. Это было бы счастье для производителей шин, но разработчики оказались умнее. К тому же дифференциал снижает нагрузку на ось.

Проходимость — не повышенная, а высокая

Проходимость постоянного симметричного полного привода с понижающей передачей и блокировкой в раздатке Нивы невозможно переоценить. Она побывала на обоих полюсах планеты, забиралась на Эверест (и добралась до отметки 5500 м). Но это — парадные рекорды, а тысячи скромных тружениц обеспечивают перевозку людей и небольших грузов в условиях нашего бездорожья. А еще о проходимости машины говорит то, что в любом грязевом трофи и поныне, спустя сорок лет после рождения, наряду с «дефами», «уазиками» и «геликами», в болоте обязательно тонет и тут же выплывает — благодаря меньшей массе — наша родная Нива.

Для чего нужна блокировка

Транспортные средства класса внедорожников – это разновидность автомобилей, которые не боятся трудностей и легко преодолевают любые препятствия. Не исключением является и Нива Шевроле, эта модель – полноприводное авто. Наличие раздатки, которая дает возможность включать блокировку, делает такую модель транспортного средства отечественного производства еще более мощной и надежной при передвижении по бездорожью. При включении блокировки начинают работать те колеса автомобиля, которым на данный момент работать легче.

Как правило, при включенной блокировке оба моста машины работают примерно на половину – то есть, работает одно колесо переднего и одно колесо заднего моста.

Использование раздатки сильно помогает автомобилисту в том случае, когда при выключенной блокировке автомобиль начинает буксовать. При этом, как всем известно, будут буксовать именно те колеса, которые застряли в препятствии, зарываясь при этом в него еще больше. При включенной же блокировке от раздатки Нива Шевроле начинают работать те колеса, которые не забуксовали, вытаскивая благодаря этому автомобиль из грязи или любого другого препятствия на нормальное твердое покрытие.

Знания о том, на какой передаче лучше всего преодолевать разнообразные препятствия, приходят с опытом езды. Значительно поможет в этом раздатка Шевроле, которая позволяет при необходимости включать пониженную передачу и блокировку.

Нива – автомобиль, который выпускается с 1977 года. Отличается он от других отечественных машин постоянным полным приводом. Что это означает, знают немногие автолюбители, хотя и наслышаны об этой особенности транспортного средства, схему устройства легко можно найти в интернете.Полный привод в Ниве обустроен для всех 4-х колес, а межосевой дифференциал блокирован. Состоит механизм из коробки передач, раздаточной коробки, рассчитанной на 2 ступени, и карданных валов, расположенных в передней и задней части машины. Также сюда входят передний и задний мосты.

Когда двигатель начинает вращаться, импульс поступает на коробку передач и раздаточную коробку, после чего крутящий момент распределяется к переднему и заднему мосту одновременно. После в действие приводятся редукторы, за ними начинают вращение передние и задние колеса Нивы. Крутящий момент заставляет вращаться сразу 4 колеса, поэтому его называют полным. Но ведущими все равно остаются задние колеса.

Как работает трансмиссия нивы

Автомобиль Нива стал первым советским внедорожником, в устройстве которого использовалась полноприводная трансмиссия. Характерной особенностью автомобиля является механизм блокировки межосевого дифференциала. Среди автомобилистов бытует мнение о том, что данный механизм служит для подключения переднего моста.

В обычном режиме Нива Шевроле работает на повышенной передаче с разблокированным дифференциалом. Крутящий момент передается от силового агрегата, через коробку скоростей и промежуточный вал, на двухступенчатый редуктор раздаточной коробки. В корпусе «раздатки» установлен межосевой дифференциал. Он связывает передний и задний мосты, позволяя им вращаться на разных скоростях, в зависимости от дорожных условий и направления движения.

Поскольку привод на Ниве является постоянно полным, то под вопросом, как включить полный привод на Ниве Шевроле, подразумевается, как включить блокировку межосевого дифференциала.

Использовать блокировку нужно в следующих случаях:

• при движении на труднопроходимых участках местности, где есть опасность пробуксовки колес;
• когда ощущается недостаток тяги двигателя;
• при движении по дороге, покрытой снегом или льдом.

Механизм раздаточной коробки включает более 60-ти самостоятельных деталей, что подтверждает представленный чертеж. Поэтому вполне благоразумно назвать основные элементы и их предназначение.

• Корпус Корпус дифференциала Валы Муфты Сальники Сателлиты Шестерни Фланцы Рычаги

Пара шестерен плотно посажены на ведущем валу, одна из них (большая) предназначена для высшей передачи, вторая (маленькая) – отвечает за пониженную. На них выточены зубцы с прямым и косым профилем. Первые – контактируют с муфтой, вторые – с промежуточным валом. Включение того или иного ряда приводит в движение по ступице в горизонтальном направлении муфты, после чего она соединяется с шестерней на ведущем валу раздатки.

В действующем состоянии (при подключенной понижающей передаче раздатки) передаточное число на первой ступени изменяется с 4,4 до 7,83, второй – с 2,52 до 4,58, третьей – с 1,63 до 2,9, на четвертой – с 1,2 до 2,14, пятой – с 0,98 до 1,75, что выражается в увеличении тягового усилия на колесах.

Чтобы выполнить ремонт раздаточной коробки на автомобиле ВАЗ 21213 (21214), узел предварительно необходимо снять. Снятие производим в следующем порядке:

• в салоне демонтируем пластмассовую накладку рычагов КПП и РК;
• отворачиваем набалдашники рычагов переключения раздатки, снимаем под ними кожух;
• отсоединяем трос спидометра, для РК 21214 нужно будет отсоединить дополнительно еще датчик скорости;
• разворачиваем болты с гайками крепления эластичной муфты переднего и заднего карданных валов, для того чтобы вынуть болты, карданы необходимо проворачивать – вынимаются они по одному в одном определенном положении вала;
• под раздатку устанавливаем домкрат (или другой упор), отмечаем места, где крепились боковые опоры РК. Делается это для того, при установке центровку раздаточной коробки свести к минимуму;
• отворачиваем 4 гайки крепления РК к коробке передач;
• откручиваем 4 крепления опор РК к кузову автомобиля;
• теперь остается только демонтировать раздаточную коробку.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl Enter.

Демультипликатор устанавливается только на моделях ВАЗ с 2 ведущими мостами. Располагается – за коробкой передач. На саму раздаточную коробку монтируется карданный вал. Базовые элементы, которые присутствуют во всем моделях демутильтипликаторов советского производства:

• корпус;
• промежуточный и ведущий валы;
• набор подшипников и шестерен;
• сателлиты;
• валы приводов переднего и заднего мостов;
• сальники, фланцы, муфты;
• дифференциал;
• рычаги контроля и управления.

Зачем Ниве нужна блокировка

Дифференциал колеса – механизм, обеспечивающий автомобилю вращение колес с разной скоростью, при этом имеется в виду не переключение скоростей, и изменение на поворотах, когда одно колесо описывает малый диаметр, а другое – большой круг. При отсутствии дифференциала колеса в Ниве начали бы пробуксовывать, что чревато повреждением и быстрым истиранием резины.

При пробуксовывании хотя бы одного колеса, что часто встречается на обледеневшей трассе, дифференциал прилагает больше усилий именно на буксующее колесо. В других легковушках такое устройство подразумевает установку на мосту ведущего типа. У Нивы он находится на других участках:

• на заднем и переднем мостах;
• по центру между осями, располагается около коробки передач и мостов.

Как работает постоянный полный привод «Нивы»

Некоторая часть владельцев «Нивы», приобретая автомобиль не совсем правильно трактуют понятие постоянного полного привода, считая, что переводом короткой ручки раздаточной коробки можно включить передний мост или отключить его.

ручки переключения раздаточной коробки нивы

Коленчатый вал двигателя через механизм сцепления и коробку передач передает крутящий момент на раздаточную коробку. Само название раздаточной коробки произошло от ее функций, т.е. она «раздает» или распределяет энергию вращения по двум направлениям – к переднему и заднему мостам. Вращение осуществляется посредством карданных валов, которые соединяются с редукторами мостов под небольшим углом благодаря использованию соединения с крестовиной.

карданный вал нивы с крестовинами

В настоящее время разработаны карданные валы с применением ШРУСа (шарнир равных угловых скоростей), обеспечивающих плавность и исключающих вибрацию.

карданный вал со шрусом

Крутящий момент от раздаточной коробки передается равными долями на мосты автомобиля. Условно такое деление можно выразить в процентах – 50% на задний редуктор и 50% на передний. В редукторе переднего и заднего моста, кроме шестерни главной передачи предусмотрен узел дифференциала, который позволяет крутиться колесам с разными угловыми скоростями. Способность дифференциала автоматически регулировать скорость вращения колес позволяет на поворотах или разного давления в шинах избегать заносов, износа протектора шин, подшипников ступиц, вибраций и управляемости автомобиля. Но кроме этого, в раздаточной коробке предусмотрен осевой дифференциал, который регулирует вращение осей переднего и заднего моста.

редуктор лада нива

Таким образом, передача вращения к колесам с регулированием угловых скоростей на автомобиле «Нива» осуществляется дифференциалами, установленных на редукторах переднего и заднего моста, а также осевым дифференциалом раздаточной коробки. Благодаря такой конструкции крутящий момент постоянно передается на все четыре колеса и технология такой передачи называется постоянным полным приводом (в международном обозначении 4WD).

как устроен полный привод нивы

Предусмотренная конструкцией система из трех дифференциалов позволяет принудительно производить блокировку одного из дифференциалов, а именно межосевого, установленного на раздаточной коробке. Блокировка производится короткой рукояткой управления раздаточной коробкой в сторону, противоположной движению автомобиля (иными словами – от консоли панели приборов). О включении блокировки сигнализирует контрольная лампа на приборном щитке желтым цветом).

Необходимость включения блокировки возникает при преодолении сложных участков дорог (скользкая грунтовая поверхность, песчаные или снежные заносы, неровная с наличием ям). При включении короткой рукоятки устраняется пробуксовка одной оси по отношению к другой, что и повышает ее проходимость по бездорожью.

В реальной обстановке это может работать следующим образом. При движении машины по неровной поверхности, одно из колес (например, переднее) может оказаться в «воздухе», т.е. полностью потерять сцепление с дорогой. Если блокировка не включена, то вся энергия вращения (условно 100%) будет передаваться этому колесу, не имеющего сцепления с поверхностью дороги, а равно отсутствием силы трения. Энергию вращения в этом случае не будет получать и задняя ось, и колесо на передней оси, у которого имеется сцепление с дорогой. Автомобиль в этом случае не поедет. Но при включении блокировки межосевого дифференциала энергия вращения распределится поровну на переднюю и заднюю оси. Возникнет условие передачи вращения задних колес, имеющих сцепление с поверхностью дороги. Переднее колесо, взвешенное на воздухе будет так же крутиться, но и также начнут вращаться задние колеса.

Возможен и такой факт, когда и переднее колесо, и заднее взвешены по диагонали. Блокировка межосевого дифференциала в этом случае не окажет воздействия на колеса, находящиеся в зацеплении с поверхностью дороги, так как дифференциалы на осях будут вращать именно те колеса, имеющие наименьшее сопротивление. Автомобиль не поедет до искусственно созданного зацепления на любом взвешенном колесе (создание насыпи под колесо, подкладывание камней и т.д.). Опытные водители, варьируя стояночным тормозом выравнивают работу дифференциала редуктора, заставляя вращаться колесу, имеющему сцепление с дорогой.

Особенности нивовской конструкции

К особенностям нивовской трансмиссии впору отнести наличие межосевого дифференциала, который связывает задний и передний мост. В результате колеса могут вращаться не только под разными углами, но и с разными угловыми скоростями, что существенно влияет на управляемость в условиях непроходимости дорог.

На практике механическая блокировка при некотором неудобстве оказывается лучше, чем современная электромагнитная муфта, используемая для этих целей. Например, Renault Duster не так легко справится с задачей в условиях сурового бездорожья, так как цифровой блок управления может обеспечить передачу ограниченного момента. При этом данный эффект не будет наблюдаться у Нивы с механической блокировкой.

Если оставить межосевой дифференциал заблокированным, это не только скажется в виде повышенного износа, но и значительно снизит управляемость автомобиля. Включенный режим блокировки дифференциала будет отмечен горящим индикатором на приборной панели Нивы

Обратите внимание, что блокировка не исключит потерю сцепления одним колесом

Для преодоления сложных участков трансмиссия позволяет использовать низшую передачу с высоким передаточным числом (2,135), при высшей передаче параметр составляет 1,2 и предназначен для движения в нормальных условиях. В раздаточной коробке указаны разные режимы высшей и низшей передачи. Низшая включается перед въездом на заснеженный участок, зыбкие грунты, горки и при подсоединенном грузе на буксировке.

Некоторые водители осваивают навыки переключения передачи на скорости 30-35 км/ч. В противном случае придется остановить машину и проделать операцию на стоянке.

Обратите внимание, что Нива требует грамотного отношения к подбору шин, качество которых может сказаться на степени износа трансмиссии уже за один сезон. Шины должны быть одинаковыми по степени износа и, конечно же, по размеру

Разные характеристики приведут к увеличению нагрузки на трансмиссию и к пробуксовке на низшей передаче, а при нормальном движении повысят износ дифференциалов.

Устранение вибрации с помощью дополнительных крепежей

Вибрация по кузову – основная «болезнь» Нивы, она часто возникает из-за неправильной центровки раздаточной коробки. Чаще всего вибрация бываеет на машинах ВАЗ 21213/21214, так как крепится РК только на двух опорах по бокам корпуса, на Chevrolet Niva раздаточная коробка уже устанавливается на трех опорах.

• плохо закреплены карданные валы;
• не отбалансированы колеса;
• есть люфт в крестовинах кардана (особенно на вибрацию влияют люфты в крестовинах заднего карданного вала);
• вибрирование идет от самого двигателя.

Вибрация при трогании с места на Ниве также может происходить по следующим причинам:

• раскрутилось крепление установочных опор раздатки;
• порвалась резина на самих опорах РК.

Установка третьей опоры РК на автомобилях ВАЗ 21213/21214 позволяет уменьшить уровень вибрации раздатки, с этой опорой проще произвести центровку раздаточной коробки. Деталь можно приобрести в автомагазинах или изготовить ее самостоятельно. В комплекте готового изделия идут три длинных шпильки (для модели 2121), для установки третьей опоры на этой машине необходимо будет вывернуть короткие шпильки из корпуса раздатки и установить новые шпильки из комплекта. Ремонт производим следующим образом:

• демонтируем в салоне переднее сиденье пассажира;
• снимаем облицовку тоннеля пола;
• в салоне отодвигаем ковролин, закрывающий кузовной усилитель (спереди рычага ручного тормоза);
• снимаем раздаточную коробку (как вариант, ее можно просто вывесить, но со снятием монтаж третьей опоры делать удобнее);
• крепим на корпусе РК кронштейн новой опоры;
• устанавливаем раздаточную коробку на место, центруем ее в оптимальном положении, крепим боковые опоры;
• совмещаем третью опору с кузовом, просверливаем в днище два отверстия;
• с помощью шайб, болтов и гаек (из комплекта) крепим опору к днищу кузова.

Для того чтобы установить подрамник, следует снять раздаточную коробку. Производить такую работу удобнее на яме, ремонт выполняем следующим образом:

• оставляем машину на нейтральной передаче;
• отсоединяем от раздатки карданный вал, желательно пометить фланец кардана и РК, чтобы при установке установить карданный вал по меткам – таким образом, исключается появление лишних вибраций;
• демонтируем кронштейн крепления глушителя;
• снимаем траверс КПП;
• поддомкрачиваем раздатку, снимаем боковые крепления РК;
• места посадки подрамника к кузову обрабатываем мовилем;
• насаживаем подрамник на шпильки коробки передач;
• размечаем места крепления подрамника на лонжеронах, сверлим отверстия, наживляем болты на кузове;
• затягиваем все крепления, кроме самих опор раздатки;
• производим центровку РК;
• окончательно затягиваем опоры раздаточной коробки.

Следует отметить, что установка дополнительной опоры или подрамника на РК не всегда приводит к желаемому эффекту, в некоторых случаях вибрация только увеличивается.

Управление раздаточной коробкой

К ним относятся такие:

1. Переключение раздатки надо проводить только тогда, когда автомобиль не движется.
2. Включать дифференциал можно и при движении транспорта.
3. Переходить на пониженную передачу можно при движении авто.
4. Чтобы обеспечить продолжительную и бесперебойную работу дифференциала, надо периодически его включать, особенно в зимнее время. Делать это следует раз в 7 дней.

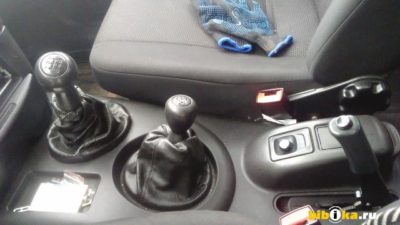

В салоне Нива Шевроле между передними креслами находится два рычага

. При помощи одного из них можно переключать передачи в КПП, а при помощи другого – управлять раздаткой.

В основе раздаточной коробки лежит редуктор, состоящий из двух ступеней

. Из него и выходит в салон рычаг управления. Передвигаться он может вперёд или назад. При этом он включает/выключает пониженную передачу. Если рычаг двигать влево или вправо, то он может включать/выключать блокировку дифференциала.

Схема переключения передач и раздатки

Основной составляющей раздатки является понижающий редуктор

. Если рычаг управления будет находиться в заднем положении, то число раздатки уменьшается и составляет1.2. Когда рычаг будет в переднем положении, то передаточное число увеличивается. Оно будет уже составлять2.1. Когда рычаг будет в нейтральном положении, то передаточное число равно0.

Дифференциал – неотъемлемая часть механизма полного привода в любом автомобиле. Использовать его рекомендуется только тогда, когда машина движется по бездорожью.

Нижняя часть рычага вставляется в паз на шток, а фиксация происходит при помощи фигурной пружины. Другой конец штока, в свою очередь, соединяется с вилкой, которая перемещает муфту переключения. Жесткость этого соединения обеспечено болтом. Уплотнение штока на выходе из корпуса раздатки выполняется сальником, а грязе-пылезащита с помощью резиновой гофры. Фиксация всего привода переключения в установленном положении выполняется подпружиненным шариком, входящим в специальные пазы штока.

Среди отечественных автолюбителей Нива Шевроле – достаточно популярный внедорожник, который приходится по душе не только любителям экстремального вождения, но и приверженцам размеренной езды за пределами города. Многим известно, что одной из особенностей автомобиля такой марки является присутствие в нем раздатки.

Следует сразу же отметить, что включить и блокировку, и передачу можно одновременно, используя рычаг Шевроле, который переключает передачи. Так, рычаг переключается вправо, а затем сразу же вверх для включения пониженной передачи. Для переключения обратно на повышенную рычаг следует просто переводится назад.

Используя раздатку Нива Шевроле, кроме вышесказанного, также включается и нейтральная передача, при этом автомобиль будет надежно оставаться на одном месте. Блокировка может быть включена в любое время – на обычной передаче, на пониженной –достаточно просто переключить рычаг Шевроде влево.
