Что означает калильное число свечей зажигания?

Dzhiper89 › Blog › Маркировка и калильное число свечей зажигания

Автомобильные свечи зажигания предназначены для воспламенения топливно-воздушной смеси в камере сгорания ДВС, путем образования искры. От их работоспособности зависит стабильность и бесперебойная работа двигателя любого автомобиля работающего на бензине или на природном газе.

Конструкция автомобильных свечей зажигания довольно проста. В корпусе свечи зажигания находится металлический стержень – центральный электрод, который, в свою очередь, фиксируется керамическим изолятором, и оснащен контактным выводом для присоединения высоковольтного провода системы зажигания. Так как центральный электрод – самая горячая деталь в конструкции свечи, то его изолятор должен выдерживать электрическое напряжение до 60 кВ и температуру до 1000 °С.

Чтобы защитить свечу зажигания от проникновения горячих газов, исходящих из камеры сгорания двигателя, между ее корпусом и изолятором установлены специальные прокладки. Сам корпус имеет резьбу, с помощью которой свеча завинчивается в головку блока цилиндров. Кроме того, корпус свечи зажигания является еще и проводником между “массой” автомобиля и боковым электродом (или электродами), приваренным к корпусу в непосредственной близости от центрального электрода, а также служит для отвода тепла элементов свечи.

Калильное число свечей зажиганияИ так, давайте более подробно остановимся на том, что же такое калильное число свечей зажигания, и что оно обозначает. Так вот, калильное число — это такой условный тепловой эквивалент, который указывает на предельно допустимую температурную нагрузку свечи зажигания, выше которой в цилиндре двигателя внутреннего сгорания появляется неконтролируемый процесс хаотического воспламенения рабочей смеси (калильное зажигание).

Максимальная температура свечи, при которой возникает эффект калильного зажигания, как правило, не превышает 900 °С. Но из-за огромного количества конструктивных решений разных производителей ДВС, в камерах сгорания двигателей разных производителей температура изменяется тоже по разному. Поэтому и калильное зажигание в таких двигателях возникает также при разных темературах.Маркировка на современных свечах зажигания, обозначающая калильное число, у отечественных производителей отличается от зарубежных аналогов. Так в России общепринятым считается следующий ряд калильных чисел:

11-14 — горячие свечи;17-19 — средние свечи;20 и более — холодные свечи.Существуют также и унифицированные свечи зажигания с калильным числом от 11 до 20, но они менее распространены.

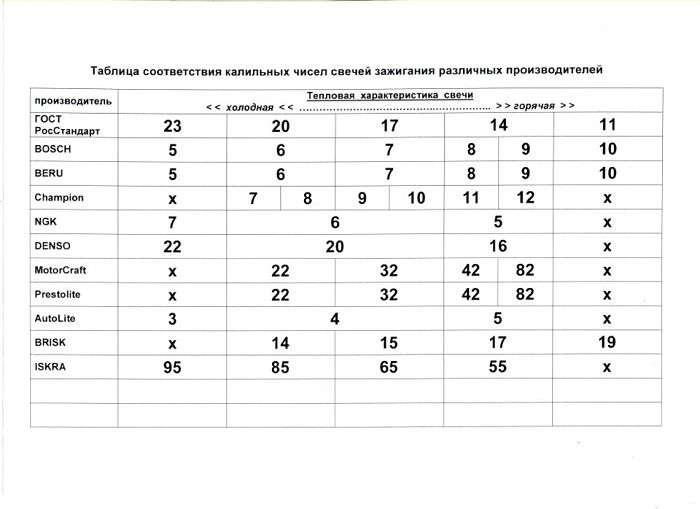

Таблица с маркировкой калильных чисел свечей зажигания российских производителей и их взаимозаменяемость с импортными аналогами:Россия Beru Bosch Brisk Champion NGK Nippon DensoА11, А11-1, А11-3 14-9A W9A N19 L86 B4H W14FА11Р 14R-9A WR9A NR19 RL86 BR4H W14FRА14В, А14В-2 14-8B W8B N17Y L92Y BP5H W16FPА14ВМ 14-8BU W8BC N17YC L92YC BP5HS W16FP-UА14ВР 14R-7B WR8B NR17Y — BPR5H W14FPRА14Д 14-8C W8C L17 N5 B5EB W17EА14ДВ 14-8D W8D L17Y N11Y BP5E W16EXА14ДВР 14R-8D WR8D LR17Y NR11Y BPR5E W16EXRА14ДВРМ 14R-8DU WR8DC LR17YC RN11YC BPR5E W16EXR-UА17В 14-7B W7B N15Y L87Y BPR5ES W20FPА17Д 14-7C W7C L15 N4 BP6H W20EAА17ДВ,А17ДВ-1,А17ДВ-10 14-7D W7D L15Y N9Y B6EM W20EPА17ДВМ 14-7DU W7DC L15YC N9YC BP6E W20EP-UА17ДВР 14R-7D WR7D LR15Y RN9Y BP6ES W20EXRА17ДВРМ 14R-7DU WR7DC LR15YC ТRN9YC BPR6ES W20EPR-UАУ17ДВРМ 14FR-7DU FR7DCU DR15YC RC9YC BCPR6ES Q20PR-UА20Д, А20Д-1 14-6C W6C L14 N3 B7E W22ESА23-2 14-5A W5A N12 L82 B8H W24FSА23В 14-5B W5B N12Y L82Y BP8H W24FPА23ДМ 14-5CU W5CC L82C N3C B8ES W24ES-UА23ДВМ 14-5DU W5DC L12YC N6YC BP8ES W24EP-U

Следует помнить, что для каждого двигателя необходимо использовать свечи зажигания только того типа, которые рекомендует производитель автомобиля. Свечи зажигания другого типа нарушают работу мотора, образуя нагар, замасливая или перегревая изолятор свечи. Средний срок службы свечей зажигания обычно составляет около 20 тыс. км.

Неисправные свечи зажигания с высокой вероятностью могут вывести из строя многие дорогостоящие элементы системы зажигания автомобиля. Поэтому, при подозрении на неисправность хотя бы одной из них, необходимо снять с двигателя все свечи зажигания, очистить их от нагара, проверить и отрегулировать зазор между электродами, промыть бензином, после чего – хорошо просушить. Конечно же, если свечи зажигания окажутся не ремонтопригодными, то их следует заменить на новые. Также рекомендуем статью, отвечающую на вопрос «Почему нет искры?» и как устранить неисправности системы зажигания автомобиля.

Чем отличаются бензин и газ

Вот основные отличия бензина от сжиженного природного газа (СПГ):

• октановое число: бензин 95–98, газ 105–115;
• температура кипения: бензин от 33 градусов, СПГ минус 42 градуса;
• степень сжатия мотора: бензин 9,0–10,0 газ 10,5–12.

По своим характеристикам газ (пропан и бутан) сильно отличается от бензина. Высокое октановое число не позволяет просто подключить ГБО к мотору, рассчитанному на работу с бензином 80 или 92, ведь такое топливо быстро выведет двигатель из строя. Если степень сжатия сильно не соответствует топливу, то температура и скорость сгорания топлива изменяются. Кроме того, инжектор распыляет пропан более эффективно, чем бензин. Высокое октановое число требует увеличения степени сжатия как минимум до 10,5, в противном случае в режиме большой мощности мотор будет работать с перегревом.

Известен случай, когда к исправной Газели с мотором ЗМЗ 406 инжектор подключили ГБО (пропан), даже не отрегулировав зажигание. Через 40 тысяч километров из-за сильного перегрева прогорел один из клапанов ГБЦ. Также известен случай, когда откапиталенный карбюраторный ЗМЗ-402 под 92 (и не инжектор, а карбюратор), установленный на старую Волгу, проработал на газу до следующего ремонта 250 тысяч километров. Потому что водитель внимательно отнесся к подготовке мотора. Повысил степень сжатия, прошлифовав ГБЦ, выставил правильное зажигание и установил максимально холодные свечи.

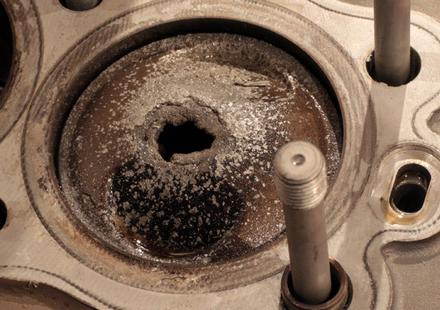

Последствия детонации

Немного теории о системе зажигания

Известно, что сейчас во всех автомобилях используются искровые свечи, которые воспламеняют топливную смесь в цилиндрах. А раньше для этого использовалась калильная трубка, которая сама разогревалась до установленной температуры. Калильные трубки – это уже прошлое столетие. Их можно увидеть только на дизельных моторах с малой мощностью.

Из-за малоизвестности в современном мире авто, калильное зажигание чаще путают с детонацией зажигания. Дадим пояснение. Калильное зажигание производится благодаря нормальному горению топлива, а детонация провоцирует взрыв топлива, который сопровождается ударной волной. Однако, эти два разных процесса имеют между собой связь. Детонация приводит к возникновению калильного зажигания. Она характеризуется высокой тепловой нагрузкой на детали агрегата. А второй процесс может спровоцировать именно высокая тепловая нагрузка. Ему свойственно воспламенение топлива раньше времени. Из-за этого двигатель перегревается и уменьшается его мощность. Также калильное зажигание опасно тем моментом, когда мотор продолжает работать после выключения. Несвоевременное устранение данного процесса, в конце концов, приводит к поломке двигателя. Примерно так выглядят названные процессы по сравнению с нормальным процессом сгорания топлива:

Виды свечей в зависимости от калильного числа

Искрообразователи работают без перебоев при любой погоде. Изделия снижают токсичность выхлопа, экономят горючее. Отечественные производители делают их с КЧ в диапазоне от 8 до 26. За границей единая шкала измерения этого параметра отсутствует. Вот на какие типы делят свечи, исходя из калильного числа:

• горячие — 11-14;
• средние — 17-19;
• холодные — от 20;
• унифицированные — 11-20.

У изделий отечественного производства КЧ определяют на особом оборудовании с наддувом. Давление идет вверх, пока не происходит калильное зажигание. За это время фиксируют среднее давление — это и есть КЧ от 11 до 23. Степень сжатия и частота оборотов мотора зависят от его мощности, как и величина КЧ. Искрообразователи с большим калильным числом ставят в двухтактных моторах или в тех, которые охлаждаются воздухом.

Понятие «горячая свеча» имеет условное значение — оно связано с рабочим нагревом. Такие компоненты используют в малофорсированных моторах, в которых нужно достигать определённой температуры для запуска процесса самоочищения. КЧ у них несколько меньше, чем у «холодных». Если в двигателях использовать свечи несколько «холоднее», то температура, при которой начинает происходить самоочищение, достигаться не будет. Средние искрообразователи применяют в силовых агрегатах со средним уровнем мощности. Универсальные варианты подходят для сильных и маломощных моторов. Продукты выгорания их не засоряют.

КЧ — основной параметр, по которому нужно выбирать свечи зажигания. Езда с «неправильными» свечами может привести к выходу ДВС из строя. А ремонт движка уж точно обойдётся в круглую сумму. Поэтому советуем покупать запчасти, отталкиваясь от таблицы калильных чисел и характеристик машины.

Калильное зажигание

Многие автолюбители не знают, что такое калильное зажигание. В этой статье мы расскажем, что это за процесс, почему он возникает, опишем его признаки и методы устранения.

Что такое трамблер в автомобиле?

За распределение зажигания и искрообразование в нужный момент в бензиновых двигателях старого поколения отвечает трамблер. Его еще называют прерыватель-распределитель зажигания.

Готовимся к выбору резины: что такое индекс скорости, таблица и обзор принятых категорий

Расставляя приоритеты в процессе выбора новой «обувки» для автомобиля, примерно 80% владельцев руководствуются статусом компании на рынке шинных изделий. Затем производится сортировка по необходимому типоразмеру и осуществляется покупка продукта. Но мало кто задумывается над другими параметрами,

Первый четырехклапанный в серии – Mercedes-Benz M111

На смену технически устаревшему M102 в 1992 году немцы приступили к выпуску совершенно нового бензинового мотора M111

Большое внимание было уделено системам впрыска топлива и зажигания, теперь они имели электронное управление. По сравнению с предшественником двигатель стал более компактным, но

Нюансы применимости

Итак, тепловая нагрузка в любом реально эксплуатируемом (а не работающем на стенде на одном режиме) автомобильном моторе различается в разы – когда ваш автомобиль тарахтит на холостых в пробке или едет на высшей передаче на трассе, свеча нагревается по-разному. При использовании качественного топлива и точном его дозировании системой впрыска можно смело использовать свечи, рекомендованные производителем – они не будут обрастать нагаром на холостых и не перегреются на максимальной нагрузке, тем более что калильное число всегда берется с определенным запасом (вы когда-нибудь видели на обычном ВАЗовском моторе индикаторное давление в 17 бар?). Проблемы начинаются при игре с качеством смеси: чем она беднее, тем выше ее температура горения. На советских мотоциклах в деревнях использовали свечи А11 от тракторных пускачей вместо положенных А14-А17, и они работали гораздо лучше: более «горячие» свечи эффективно очищались от нагара, вызванного богатой смесью от настроенных на глаз карбюраторов, а вот положенные по паспорту работали с перебоями. Сейчас же мы имеем обратную практику – переходя на бедные смеси из-за требований экологов, автопроизводители увеличивают тепловую нагрузку на свечи. Обратимся, например, к каталогу NGK и найдем там два автомобиля с одним и тем же двигателем, но выпускавшиеся во время действия разных эконорм:

• Renault Laguna ph.2, мотор K4M 720 (81 л.с.), 1998-2000 – BKR5EK
• Renault Laguna 2, тот же мотор, старше 2001 года – уже BKR6EZ

Это интересно: Средство для очистки карбюратора

Как видно, на том же двигателе приходится применять уже более «холодные» свечи, к тому же от двух боковых электродов отказались в пользу одного (снизились темпы нагарообразования, для достижения ресурса между ТО стало достаточно одноэлектродных свечей).

Если же мотор форсируется, то однозначно приходится применять более «горячие» свечи, причем это касается любого метода форсировки: увеличивая объем или давление наддува, мы увеличиваем тепловую нагрузку за единичный цикл сгорания смеси, повышая обороты – уменьшаем время, за которое свеча успевает отдать тепло. Причем в последнем случае уменьшается и время воздействия горящей смеси на свечу, поэтому требования к увеличению калильного числа менее строги: на моторах с красной зоной в пятизначное число могут применяться и свечи с не самым экстремальным калильным числом. Для моторов же с воздушным охлаждением калильное число меняется даже в зависимости от сезона – летом средние температуры головки цилиндра выше, следовательно, она хуже охлаждает корпус свечи, и потребуется более «холодная» свеча, чтобы быстрее отдавать тепло от электродов. К счастью, на автомобилях это уже давно не актуально.

(1 оценок, среднее: 1,00 из 5)

(1 оценок, среднее: 1,00 из 5)

Как по фото диагностировать свечи зажигания

Изучая фото свечей зажигания, существует возможность выполнить диагностику. Осмотр комплектующей должен выполняться после того как она функционировала на протяжении длительного периода времени. Идеально, если осмотр будет проведен после того как транспортное средство длительное время ехало по загородному шоссе.

Одной из проблем автовладельцев становится то, когда они допускают ошибку при самостоятельно выполнении работ по диагностике. Здесь идет речь про ситуацию, когда после старта мотора при отрицательной температуре, изначально выполняется выкручивание свечей зажигания, а после определяется, что они имеют черный цвет. Можно догадаться, что человек делает вывод – об износе комплектующей. На самом деле, возникновение черного нагара может появляться в процессе функционирования мотора при режиме «холодного» старта. Таким образом, специалисты рекомендуют делать какие-либо выводы только после того как транспортное средство проехало минимум 150 километров. Еще лучше, если расстояние будет большим.

Диагностика работы двигателя по внешнему виду свечи

Принять решение проверить свечи зажигания можно после проявления следующих характерных признаков и симптомов:

1. Автомобиль стал «тупить» при резком нажатии на педаль акселератора.
2. Заметно повысился расход топлива.
3. Загорается лампочка, сигнализирующая о неисправностях двигателя.
4. В зимнее время затруднен запуск двигателя.
5. Неустойчивая работа на холостых оборотах.

Для точного диагностирования, перед выкручиванием свечей, тщательно прогрейте двигатель. Хорошо, предварительно проехать не менее 250 км. По своему внешнему виду они могут быть чистыми с электродом светло-серого цвета – свеча находится в идеальном состоянии и не является причиной возникших проблем.

Нагар напоминает отложение известняковых пород – говорит о наличии несгораемых присадок в масле, возможны такие же отложения на поршневой системе, что может привести к серьезной поломке двигателя.

Черный цвет электродов будет свидетельствовать о слишком «богатой» топливной смеси – именно такое состояние свечи бывает при повышенном почти в 2 раза расходе бензина.

Отложения смолянистой консистенции, напоминающий деготь – признак неработающей свечи, без всяких сомнений меняйте ее на новую свечу.

Разрушение керамического слоя изолятора – механическое воздействие (падение, удар) перед установкой, ремонту не подлежит, необходимо произвести замену. При наличии около центрального электрода металлических частиц или оплавления металлических элементов – является признаком избыточного перегрева, что может привести к пригоранию поршней и выходу из строя клапанов. Серьезная компьютерная диагностика двигателя в этом случае обязательна.

При самостоятельной обратной установке свечей на двигатель следует учитывать величину прилагаемого для закручивания усилия, которая составляет 30 Нм. Для этого используется специальный динамометр.

Провести профессиональную диагностику двигателя и всей системы зажигания можно в сервисном центре, который подберут по вашей заявке на сайте Uremont.com опытные менеджеры.

Причины калильного зажигания

Каждый цикл работы свеча испытывает сильный нагрев – от момента воспламенения смеси до начала такта впуска, когда ее электроды охлаждаются свежей топливовоздушной смесью. При этом тепло отводится только одним путем – от электродов к юбке и головке цилиндра, так как рассеяние тепла от выступающего наружу изолятора сравнительно невелико, а в герметично закрытых колодцах современных моторов с индивидуальными катушками зажигания и вовсе мизерно.

Свеча остается работоспособной в определенном диапазоне температур. Холодные электроды покрываются нагаром – если на чистом газовом топливе нагарообразование минимально, то на бензиновых моторах, особенно карбюраторных, свечу обязательно нужно нагреть до такой температуры, когда свободный кислород на тактах впуска и сжатия успеет окислить накопившийся нагар. В то же время и перегрев не менее вреден – ускоряется эрозия контактов, из-за неравного коэффициента расширения керамики и металла увеличивается риск растрескивания изолятора, в самом тяжелом случае электроды разогреваются настолько, что соприкасающаяся с ними топливная смесь воспламеняется самопроизвольно, раньше времени – происходит калильное зажигание.

Таким образом и работали примитивные двигатели внутреннего сгорания до изобретения искровой свечи. Многие читатели, еще заставшие советские мопеды и мотоциклы, наверняка сталкивались с тем, что перегретый мотор с завернутой по принципу «какая попалось» свеча работал даже при выключенном зажигании. Для двигателя такая работа не лучше детонации (зачастую калильное зажигание её и провоцирует) – фронт пламени доходит до поршня до достижения им верхней мёртвой точки (ВМТ), и мотору приходится преодолевать значительное давление газов. Соответственно, исходя из максимальной температуры, которая может быть достигнута электродами свечи в конкретном моторе, и определяется ее калильное число – показатель скорости теплоотдачи от электродов.

Проверка свечей

Свечи – замечательный индикатор состояния двигателя. На протяжении всего срока эксплуатации мотора на свечных изоляторах наглядно отображаются процессы расхода масла, калильное число, детонация и состав свечи. Для проверки свечи стоит прогреть движок на холостом ходу несколько минут. Затем заглушите мотор и подождите, пока тот остынет. Далее снимите высоковольтную проводку со свечи, только не забудьте пометить каждый кабель, чтоб не запутаться.

Если вы купили б/у автомобиль неплохо было бы посмотреть маркировку свечей, которая должна совпадать с «паспортной», указанной для конкретного автомобиля. Убедитесь, что изделие подобрано верно.

Если мотор эксплуатируется в трудных условиях – количество выделяемого тепла вырастает, поэтому стоит заменить свечи на «холодные», поскольку они лучше отводят излишки тепла.

Используете машину в городском цикле? Поставьте «горячие» свечи при условии, что мотор слабый и не форсированный. Такие свечи сожгут отложения на изоляторах и электродах.

Какие требования предъявляются к свечам

Именно поэтому свечи – это те детали, к которым предъявляют достаточно строгие требования. Качественная, правильно функционирующая свеча зажигания должна выдавать мощную искру в интервале от 500 до 3500 раз в течении одной минуты. Это актуально для четырехтактного силового агрегата, который может работать с высокими оборотами в режимах старт-стоп.

  Почему из выхлопной трубы автомобиля течёт вода, насколько опасно явление и как его устранить

Свеча должна без перебоев и с высоким уровнем надежности генерировать искру даже при сверхнизких температурах. Те детали, которые созданы с применением высоких технологий, позволяют обеспечить сгорание смеси воздуха и топлива максимально экологично. Свечи позволяют оптимально расходовать топливо.

К современным свечам предъявляются некоторые требования. Так, эта деталь должна без перебоев передавать очень высокие напряжения в любых случаях. Качественная свеча должна иметь высокие изоляционные свойства — температурный режим, в котором работают эти детали, может превышать 1000 градусов. Хорошая свеча должна работать без пробоев и образований электрических дуг. Очень важна герметичность и непроницаемость газов в камеру сгорания. Также свеча должна иметь высокую прочность. Теплопроводность юбки и электродов должна быть очень высокого уровня. Хорошее изделия полностью устойчиво к эрозии, воздействию продуктов сгорания.

Что такое свечи зажигания и зачем они нужны

В современных двигателях внутреннего сгорания (ДВС) роль зажигания смеси топлива и воздуха (рабочей смеси) осуществляют свечи зажигания. Для того что бы добиться максимально полного сгорания рабочей смеси момент зажигания должен происходить в строго установленное время. Если смесь будет поджигаться не в это время, то будет происходить увеличенный расход топлива, содержание вредных веществ в выхлопе не будет соответствовать заявленным нормам. Кроме этого двигатель не сможет развивать паспортной мощности.

Отсюда следует, что нарушение параметров работы зажигания недопустимо в современных моторах, и тем более недопустимо появление калильного зажигания.

Современные свечи обеспечивают все эти параметры. Они имеют очень строгие параметры. Так как в современных двигателях им приходится создавать мощную устойчивую искру от 500 до 3500 раз в минуту.

Калильное число

Причины калильного зажигания

Последствия КЗ Следует понимать, что под этим термином в автомобилестроении существуют два разных явления. Первым из них является способ осуществления поджога горючего, широко применявшийся до внедрения искровой системы. Сегодня этот метод значительно менее распространен, хотя еще встречается на дизельных двигателях. Горючее поджигалось сильно разогретой головкой, которую необходимо было предварительно нагреть.

В современной ситуации под термином чаще всего понимается негативный эффект, при котором воспламенение топлива происходит из-за перегрева отдельных деталей. Его причины могут быть разными.

Наиболее часто это происходит из-за перегрева изоляции свечи. Вероятно, использовалась модель с недостаточно высоким числом, то есть накапливающая слишком много тепла. Также причиной могут быть частицы нагара.

Это явление может привести к тому, что работа двигателя будет продолжаться даже после выключения искры. Чтобы ее остановить, нужно будет прекратить подачу топлива. Современные карбюраторы имеют электромагнитные клапаны, которые блокируют подачу горючего при выключенном зажигании (автор видео — NGKSparkPlugEurope).

Конструкция свечей зажигания NGK. Маркировка. Калильное число

Конструкция стандартной свечи зажиганияМаркировка свечей NGK Буквенная комбинация (1-4) перед калильным числом дает указания относительно диаметра резьбы, раствора шестигранного гаечного ключа, а также особенности конструкции. Пятая позиция (цифра) предназначена для калильного числа. Шестая буква обозначает длину резьбы. Седьмая буква содержит данные относительно конструкционных особенностей специальных свечей зажигания. Восьмая позиция, опять цифра, кодирует особый зазор между электродами.

Калильное число

Современные свечи зажигания индивидуально подбираются для различных конструкций двигателя и условий движения. Поэтому нельзя указать такую свечу зажигания, которая будет без проблем функционировать во всех двигателях.

Так как в камере сгорания различных двигателей температура повышается по-разному, необходимы свечи зажигания с разным тепловым эквивалентом.

Эти тепловые эквиваленты, выраженные с помощью калильного числа, представляют собой измеренные на электродах и изоляторе средние температуры, соответствующие нагрузке двигателя. На юбке изолятора рабочая температура должна быть в интервале от 400°С до 850°С. При этом температуры свыше 400°С требуются потому, что при таких температурах удаляются осаждающиеся сажа и масляный нагар, и таким образом происходит самоочищение свечи зажигания.

Однако выше 850°С температура на изоляторе подниматься также не должна, так как при температуре свыше 900°С может появляться калильное зажигание. Кроме того, при очень высоких температурах электроды дополнительно подвергаются воздействию химически агрессивных соединений или разрушаются.

Для свечей зажигания фирмы NGK применимо простое практическое правило: — низкое калильное число (например BP4ES) — «горячая свеча зажигания», высокое поглощение тепла, обусловленное длинной юбкой изолятора; — высокое калильное число (например BP8ES) — «холодная свеча зажигания», малое поглощение тепла, обусловленное короткой юбкой изолятора.

Свечи зажигания с поверхностным разрядом

Принцип работы свечей зажигания с полуповерхностным разрядом основан на том, что искра зажигания скользит через предпочтительную часть юбки изолятора и удаляет возможные отложения сажи.

Только тогда возникает искровой пробой от юбки изолятора на боковые электроды и происходит надежное воспламенение топливной смеси.

Свечи зажигания с дополнительным искровым промежутком

В случае свечей зажигания фирмы NGK с дополнительным искровым промежутком искровой пробой при сильном покрытии сажей проходит сначала через юбку изолятора, затем перескакивает при формировании искры зажигания на то место, в котором корпус свечи сближается с юбкой изолятора (1). Топливная смесь воспламеняется безукоризненно, двигатель работает нормально.

После достижения температуры самоочищения (>450°C) на юбке изолятора удаляется нагар, и воспламенение опять производится нормальным образом между центральным и боковым электродом (2).Моменты затяжки свечей зажигания Если приложенный крутящий момент затягивания свечи был слишком мал, появляется угроза потери компрессии, отвинчивания центрального электрода и тепловых повреждений из-за пониженного отвода тепла. Дело может дойти и до самостоятельного отвинчивания свечи зажигания. Если же выбран слишком большой крутящий момент затягивания, можно повредить головку цилиндра. Кроме того, слишком большое усилие, приложенное к свече зажигания, может привести к срыву резьбы.

Крутящий момент затягивания можно получить после затягивания путем измерения высоты (толщины) уплотнительного кольца. Свеча зажигания, уплотнительное кольцо которой не сжато, затянута со слишком малым крутящим моментом затягивания. Наоборот, свеча со слишком сильно сжатым уплотнительным кольцом, затянута со слишком высоким крутящим моментом затягивания.

Крутящий момент затягивания для свечей зажигания с плоской посадкой (с уплотнительным кольцом)	18 mm	14 mm	12 mm	10 mm
Чугунная головка	35-45 Н.м	25-35 Н.м	15-25 Н.м	10-15 Н.м
Алюминиевая головка	35-40 Н.м	25-30 Н.м	15-20 Н.м	10-12 Н.м

www.ngk.ru

ПРИНЦИПЫ МАРКИРОВКИ

Наиболее наглядным, пожалуй, является всем знакомый советский метод маркировки – испытываемая свеча устанавливалась в аппарате, имитирующем работу одноцилиндрового двигателя, и отмечалось максимальное давление в конце такта сжатия, при котором свеча перегревалась до калильного зажигания. Это число и заносилось в маркировку. К примеру, свеча А17ДВРМ перегреется и даст калильное зажигание при индикаторном давлении 17 кгс/см2. Чем лучше теплоотвод от электродов, то есть чем свеча «холоднее», тем выше число в маркировке.

Почему именно давление? Дело в том, что в бензиновом ДВС используется количественное регулирование рабочей точки – на малых оборотах дроссель ограничивает поступление воздуха, давление в конце такта сжатия падает. Открывая дроссель под максимальной нагрузкой, мы одновременно подаем максимальное количество смеси в цилиндр – и давление, и тепловая нагрузка от ее сгорания становятся пиковыми.

Производители свечей используют менее наглядные обозначения, причем как прямые (холоднее свеча – больше число), так и обратные (холоднее свеча – меньше число). Например, для отечественных свечей с маркировками 14 и 17 у Bosch аналоги имеют маркировки 8 и 7 соответственно (обратная маркировка), у NGK – 5 и 6 (прямая). Поэтому при поиске заменителей надежнее пользоваться каталогами применимости, предлагаемыми конкретным производителем свечей.

https://youtube.com/watch?v=yODx0NJkHsA

Калильное число свечи зажигания и калильное зажигание

Современный типовой силовой агрегат, который эксплуатируется на бензине, остро нуждается в зажигании посредством искры. Но это далеко не один способ зажечь горючую смесь в цилиндрах. Известно, что в самых первых модификациях двигателей внутреннего сгорания, которые считались полудизелями, процесс воспламенения осуществлялся при помощи калильной свечи, функцией которой было разогреть голову цилиндра в первый момент пуска. Затем свеча просто отключалась, а двигатель мог свободно работать без нее.

Необходимость во включении и выключении свечи в тот момент, когда в цилиндр впрыскивается топливо, привела к тому, что сегодня есть современное зажигание, которое многим привычно и работает в прерывистых режимах.

Но сам факт, что при помощи свечи выполняется воспламенение горючей смеси в момент его впрыска, и явился одним из уязвимых мест. Деталь работала в прерывистом режиме.

Искровой режим работы свечи вместе с высокими температурами воспламенения горючей смеси приводил к нагреванию детали. Этот процесс имеет и положительные, и отрицательные стороны. Положительный момент в том, что при достижении свечой определенного порога температуры, она сможет очиститься от нагара.

Негативная же сторона – когда свеча нагревается, она представляет не что иное, как ту, первую свечу в первом двигателе. Но отключается она лишь тогда, когда полностью остынет. Поэтому двигатель работает до тех пор, пока остывает свеча или же до тех пор, пока в камеры сгорания не перестанет поступать горючее. Это и является калильным зажиганием.

Признаки неисправности свечей зажигания

Первый шаг – выверните свечу зажигания, состояние которой необходимо изучить. Возьмите свечу зажигания и осмотрите её на наличие признаков повреждения

Обратите особое внимание на конец свечи, который был вкручен в цилиндр, и изучите его. Высока вероятность того, что вы заметите на ней один из следующих признаков

Нормальная свеча зажигания

При нормальном функционировании свечи зажигания на её боковом электроде можно обнаружить коричневые или серовато-коричневые отложения. Если они есть, то со свечой зажигания всё в порядке, её можно установить обратно в цилиндр.

Углеродное загрязнение

Чёрная сухая сажа на электродах и кончике изолятора указывает на загрязнение углеродными отложениями. Это может быть спровоцировано загрязнённым воздушным фильтром, чрезмерно продолжительным движением на низких скоростях, слишком обогащённой топливно-воздушной смесью или слишком продолжительной работой на холостом ходу. Механик автосервиса может посоветовать, какой тип свечей зажигания стоит приобрести для замены повреждённой, но при этом можно задуматься о переходе на «более горячую» свечу зажигания (чем ниже калильное число свечи зажигания, тем выше её температура).

Масляные отложения

Чёрные масляные отложения на электродах и наконечнике изоляторов свидетельствуют о загрязнении свечи зажигания машинным маслом. Масло может затекать в цилиндры по причине изношенности поршней или направляющих клапанов

Очень важно обнаружить источник утечки, проконсультируйтесь с механиком для получения более подробных инструкций. Как только причина неисправности свечей зажигания будет решена, можно поменять свечу зажигания

Залитая свеча

Мокрая свеча может быть результатом так называемого «затопления» двигателя. Такая ситуация происходит при неоднократной попытке запустить двигатель несколько раз, но без воспламенения топливной смеси. В такой ситуации можно почистить свечи зажигания или просто подождать, пока они сами подсохнут.

Обгоревшая свеча

Окалины на кончике изолятора, расплавленные электроды или белые отложения – это признаки обгоревшей свечи зажигания, которая подвергается во время работы слишком высоким температурам. Причины могут быть следующие: перегрев двигателя, неправильно выбран диапазон рабочей температуры свечи зажигания, изношенная свеча зажигания, неправильное время зажигания или слишком сухая воздушно-топливная смесь. Свечу зажигания необходимо заменить.

Изношенные электроды

Изношенные и истончавшие электроды – это признак того, что свеча зажигания уже отработала свой срок. Свеча прослужила в двигателе слишком долго, поэтому её стоит заменить.

Сломанные электроды

Если электроды сломаны или сплющены, то высока вероятность того, что были установлены неподходящие свечи зажигания. Слишком длинная свеча зажигания может стать причиной серьёзных повреждений двигателя, в то время как слишком короткая свеча приведет к возрастанию расхода топлива и засорению свечей зажигания. Проверьте руководство по эксплуатации для того, чтобы убедиться, что в двигателе используется рекомендованный изготовителем тип свечей зажигания.

Сложно найти человека являющегося автовладельцем, который бы не слышал про свечи зажигания, установленные в транспортном средстве. Прежде всего, стоит сказать, что при первом знакомстве с такими комплектующими автомобиля, может показаться, что они имеют очень простую конструкцию из керамических или металлических материалов. При этом на самом деле они выполняют достаточно важную роль в вопросе функционирования двигателя транспортного средства. По внешнему виду детали можно сказать очень многое, в том числе и про функционирование двигателя, а также его отдельных технических узлов. Состояние свечей зажигания по внешнему виду позволяет определить, какие проблемы имеются в работе авто и соответственно, устранить их. Попробуем разобраться в том, как определить состояние двигателя по свечам зажигания.
