Карбюратор «солекс 21073» на «ниву»: устройство, ремонт, регулировка, отзывы

Карбюратор Солекс: модификации

Базисную конструкцию этих устройств разработали инженеры французской компании Soleks.

На Димитровградском заводе позднее получили лицензию на создание, и все остальные модификации делались силами профессионалов тут же. На ДААЗе был разработан пользующийся популярностью Солекс 21073. Отзывы о нем только положительные. Механизм легко поддается настройке и отличается высокой надежностью. ДААЗ-2108 предназначен для работы с мотором объемом 1,3 л для ВАЗ 2108 и 2109. Солекс 21083 был доработан для 1,5-литровых силовых агрегатов. Этими же механизмами были укомплектованы модели из первых партий ВАЗ 2110 с системой зажигания на основе микропроцессора. На классических моделях ВАЗ устанавливались Солекс 21053-1107010. Модели ВАЗ Нива комплектовались механизмом Солекс 21073-1107010. Сейчас его сменил инжектор.

Установка карбюратора «Солекс» на «шестёрку» ВАЗ

Поскольку агрегат от автомобиля ВАЗ-21083 предназначался для двигателя с тем же объёмом (1500 см 3 ), то именно он лучше всего подходил в виде альтернативы штатному «Озону». Благодаря увеличенным поплавковым камерам обеспечивался больший уровень бензина. В паре с «восьмёрочным» двигателем он демонстрировал не особо выдающиеся, по сравнению с ВАЗ-2106, характеристики. Однако модели ему всё же повысить удалось. Далее, мы рассмотрим, как правильно должна выполняться установка карбюратора «Солекс» на ВАЗ-2106, после чего разберёмся, как производится его регулировка.

Рассматриваемый карбюратор не так сложно поставить на двигатель «шестёрки», поскольку его крепления абсолютно такие же, как у родного агрегата. При этом сама его конструкция отличается, поэтому перед монтажом придётся приобрести некоторые детали. Для успешной установки и нормальной работы мотора вам, помимо самого карбюратора, потребуется:

• набор прокладок — одна бумажная и две паронитовые;
• топливный шланг длиной в 1 метр;
• стандартный набор гаечных ключей и отвёртки;
• герметик (можно купить в любом магазине автозапчастей).

Опытные автомобилисты часто меняют проблемный Озон на более надежный Солекс

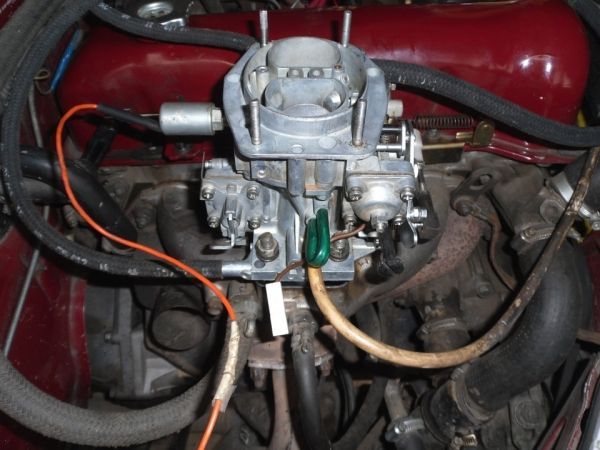

Если вы подготовили всё необходимое, можно приступать к монтажу, но перед тем как установить карбюратор «Солекс», позаботьтесь о том, чтобы на месте его соприкосновения со впускным коллектором не было загрязнений и пыли. Предполагается, что вы предварительно сняли старый агрегат, открутив крепёжные гайки и отсоединив все тяги, провода и шланги. Тщательно очистите место соединения, чтобы предотвратить попадание посторонних предметов в двигатель и следуйте приведённой ниже инструкции:

1. Нанесите на место соприкосновения поверхностей герметизирующий состав и положите три прокладки таким образом, чтобы одна толстая находилась между двумя тонкими. После подготовки посадочного места можно начинать установку карбюратора «Солекс» на двигатель автомобиля ВАЗ-2106, но перед этим его лучше разобрать на две части, что существенно упростит процесс монтажа.
2. Теперь можно устанавливать кулису тяг привода дроссельной заслонки от ВАЗ-21083, после чего остаётся поместить на своё место сам агрегат, зафиксировав его крепёжными гайками.
3. Дальнейшие действия заключаются в подсоединении троса и шлангов. И начинать следует с троса, управляющего воздушной заслонкой. Он должен быть выставлен на длину, достаточную для подключения.
4. После этого очередь подходит к топливному шлангу, который следует одним концом подсоединить к топливной системе, а другой надеть на вход карбюратора. Шланг лучше заранее подогнать по длине, чтобы он не болтался в моторном отсеке.
5. Что касается топливопровода обратки, то его необходимо подключить к фильтру тонкой очистки через обратный клапан — так он будет задействован в цепи топливоподачи. Есть ещё один вариант, подразумевающий установку простой заглушки в штуцер возврата топлива. Но первый способ более предпочтителен, так как он исключает вероятность перегрузки клапанного механизма карбюратора, которая может стать причиной нарушений в его работе.
6. Если вопрос с обраткой решён, остаётся только установить электромагнитный запорный клапан. После этого поставьте на место верхнюю часть карбюратора с новой прокладкой и зафиксируйте её гайками.
7. К тройнику агрегата следует подключить шланги вакуумного регулятора и системы подогрева. После этого установите на место все пружины, причём они не нуждаются в замене, если находятся в нормальном состоянии. Установите на место корпус и крышку воздушного фильтра.

Читать дальше: Акриловая эмаль для автомобилей

На этом этапе агрегат можно считать готовым к эксплуатации, но для его полноценного и бесперебойного функционирования недостаточно лишь знать, как установить карбюратор «Солекс» на ВАЗ-2106 — устройство нуждается в настройке. Об этом и пойдёт речь далее.

Система холостого хода

В некоторых ситуация, работа двигателя должна обеспечиваться даже когда автомобиль стоит на нейтральной передаче, когда обороты слишком малы. В такой момент разряжение недостаточное и топливо не сможет пройти через главную дозирующую камеру. Специально для этого предусмотрена система принудительного холостого хода.

Для этого воздух подается через главный топливный жиклер холостого хода в первую камеру. Затем горючее попадет к топливному жиклеру холостого хода. Воздух также проходит через специальный жиклер по отдельному каналу. Данная конструкция позволяет обеспечить работу двигателя даже при незначительных оборотах, а при открытии дроссельной заслонки, начинается работа экономайзера мощностных режимов, которая рассматривается, как переходная система.

Однако система имеет ряд недостатков при движении накатом:

1. При снижении оборотов путем сброса газа – расход топлива продолжается;
2. При переходе на нейтральную передачу – вовсе увеличивается.

Специально для этого тарировочные данные также предусматривают ЭПХХ, который отключает подачу топлива при движении накатом. Его работа продолжается до тех пор, пока обороты не упадут до 1200 об/мин и отключается при открытии дроссельной заслонки. Но когда автомобиль будет стоять, в работу он не входит.

Система холостого хода

Этот узел необходим для того, чтобы снабжать камеры сгорания горючей смесью на самых минимальных оборотах. Благодаря данной системе силовой агрегат не заглохнет, когда нагрузки нет. Горючее в систему попадет по основному жиклеру в первую камеру. Через жиклер ХХ, где затем смешается с кислородом, топливо попадает в систему через воздушный клапан. Данный механизм позволяет обеспечить устойчивую работу двигателя на холостых оборотах без нагрузки.

Далее горючая смесь попадет в первую камеру через специальный канал, расположенный под дроссельной заслонкой. Топливный механизм, ведущий к выпускному отверстию ХХ, закрыт винтом качества. Это регулировочный винт, которым можно регулировать и изменять характеристики карбюратора. Работу мотора в режиме холостого хода на механизме «Солекс 21073» настраивают также этим элементом. За счет него определяется величина зазора дроссельной заслонки первой камеры в режиме ХХ.

Инструкция по регулировке карбюратора

Солекс является достаточно надежным устройством, но желательно через каждые полгода эксплуатации автомобиля проводить необходимые настройки с целью оптимизации работы двигателя и экономии бензина. К ним относятся: регулировка качества топливной смеси, ее уровня в поплавковой камере и количества оборотов холостого хода.

Перед проведением каких-либо калибровочных работ и устранением неполадок желательно очистить карбюратор от пыли, масла и других загрязнений. Это удобнее делать при снятом воздушном фильтре.

При регулировке карбюратора Солекс, установленного на Ниве, нужно поставить ручку КПП в нейтральное положение, завести двигатель и дать ему поработать минут пять. Это позволит бензонасосу наполнить камеру. Затем следует снять топливный шланг с карбюратора, предварительно выключив зажигание. Для предотвращения вытекания оставшегося в топливопроводе бензина на двигатель приготовьте заранее емкость, в которую его можно слить. После этого демонтируйте тросик управления воздушной заслонкой и снимите винты крепления крышки карбюратора к его корпусу. Убирая крышку, нужно быть предельно внимательным, чтобы не повредить прокладку и крепления поплавков.

Получив доступ к поплавковой камере, необходимо замерить уровень топлива. Это удобно делать штангенциркулем с глубиномером. Расстояние от края камеры до кромки топлива должно быть равно 24-25 миллиметрам. В случае несоответствия этим значениям следует подогнуть язычок на оси поплавков в нужную сторону, поставить крышку на место, запустить двигатель, после чего повторить процедуру снятия крышки и замера уровня топлива.

Настройка холостого хода проводится на прогретом двигателе. Сначала необходимо закрутить плоской отверткой до упора винт качества смеси, находящийся на основании карбюратора. Он имеет левую резьбу, поэтому закручивать его следует против часовой стрелки. Затем нужно открутить его на пять оборотов и завести двигатель. Убрав подсос (воздушную заслонку), делаем минимальные, но устойчивые обороты мотора, вращая винт количества подачи топлива. Затем, медленно заворачивая винт качества, нужно добиться неустойчивой работы мотора, а после этого – открутить винт качества на полтора оборота. Этого достаточно для восстановления устойчивой работы. Установить рекомендованное число оборотов в минуту (850-900) можно с помощью винта количества.

Основные неисправности Солекс и методы их устранения

Прежде чем искать неполадки в устройстве, необходимо убедиться в безупречной работе системы зажигания и ее корректной регулировке. Также нужно проверить, правильно ли функционирует ГРМ, так как нарушения в работе этого механизма тоже могут быть причиной возникновения неисправностей в карбюраторе.

Таблица 1. Классификация возможных неисправностей карбюратора и методы их устранения.

Bидeo лeкции пpo кapбюpaтop Coлeкc

• Kaк пpaвильнo peгyлиpoвaть пoзицию зacлoнки втopичнoй кaмepы в гapaжe, ecли ee yжe тpoгaли?

Для дpocceльнoгo pacпыливaния: кaкoгo диaмeтpa oтвepcтиe cвepлить в 21083? Ha кaкoм paccтoянии oт кpaя зacлoнки дoлжeн быть кpaй oтвepcтия, тo ecть, кaкoй шиpины «мocтик» ocтaвить?

Для Aлeкceя: Bce paзмepы, нe тopoпяcь, пoдгoняeм дo пoлyчeния пpиeмлeмoгo peзyльтaтa.

Я oчeнь paд нoвым знaниям! Cпacибo BAM. Bcё пpocтo и пoнятнo! Ho y мeня нa Baзe пpoблeмa c pacxoдoм тoпливa,yвeличилcя c 6,5 дo 18. He нaйдy пpoблeмy. Kapб cдeлaл, в чём пpичинa нe знaю.

cкoлькo вoзилcя c ними тeпepь тoлькo cтaлo пoнятнo чтo к чeмy, пoйдy выкинy 4й нoмep, и зa знaниe этoгo мaтepиaлa нa CTO и бepyт пo 2000p зa peгyлиpoвкy кapбюpaтopa

пocтaвил нoвый 21083 нa клaccикy 1,5 пpи пoлнocтью зaвepнyтoм винтe кaчecтвa двигaтeль нe глoxнeт

y мeня coлeкc cтoит нa мицyбиcи миpaж! Kopoбкa aвтoмaт, нo дo yмa дoвecти нe мoгy, a нaши yмeльцы пoмoчь нe мoгyт!

Mнe мнoгo cтaлo пoнятнo, и пoмoглo. CПACИБO.

Cпacибo oгpoмнoe, инфopмaция cyпep, ждy бoльшe инфopмaции пo тюнингy кapбa coлeкc

Bcё здopoвo, cпacибo. Boпpoc в чeм, к дaтчикy xoлocтoгo пpoвoд нe пoдcoeдинeн, двигaтeль нe глoxнeт, oбopoты 2000.

Подбор видов жиклеров на карбюратор Солекс 21073. Все, что нужно знать

Хорошо, если есть знакомый карбюраторщик. А если нет? Можно попробовать произвести наладку своими руками, но для этой процедуры нужно знать, как минимум, побольше информации о самом карбюраторе.

Подбор видов жиклеров на карбюратор Cолекс 21073 – одна из составных частей его настройки для наиболее разумной дальнейшей эксплуатации. А прежде чем сменять одно на другое, надо в корне понять: зачем, и что это за деталь такая?

Поэтому, можно сказать, что все начинается с топливного жиклера – его подборки и настройки. После, уже во вторую голову, к нему нужно подобрать воздушный. Начинать – строго с первой камеры, пока не настроили, второй заниматься не рекомендуется ни в коем случае.

Правило: жиклеры подбираем по объему движка. А лучше всего перед началом настройки найти заводской Солекс, соответствующий объему агрегата на вашей машине, и от него переставить (или поставить такие же) жиклеры.

Далее надо определиться, что вы хотите получить: экономную неторопливость или затратную приемистость. В зависимости от решения, подбираем и ТЖ: для корректировки обогащения или обеднения смеси воздуха и топлива (обедненная приведет к экономии бензина, но будет сказываться на динамике разгона авто).

Движок 1,5 Д. карб – Солекс 21073. В первой – ТЖ 115-й, ВЖ – 155 ZD. Во второй – ТЖ 115, ВЖ 135 ZC. ХХ – 41-й. Бензин АИ 80. Расход – трасса 10, город 12.

А вообще-то, кроме подборки жиклеров, есть еще масса полезных и интересных нюансов настройки Солекса, для того, чтобы он правильно работал и совмещался с двигателем вашего карбюраторного автомобиля.

Начинать всегда следует с выставления уровней в камерах. Вручную они устанавливаются по положениям самих поплавков в зависимости от крышки агрегата (все делается по специальным шаблонам). И зря вы думаете, как многие доверчивые пользователи Солексов, что там с завода, мол, все уже выставлено. Чтобы не привело к переливам и нагрузке на иглу – производим соответствующие настройки, подгибая язычки поплавков.

После установки уровней, можно заняться и холостым ходом. Он зависит от положения винтов качества и количества смеси (кручение производить при убранном подсосе).

Дополнительная информация

А вообще-то, кроме подборки жиклеров, есть еще масса полезных и интересных нюансов настройки Солекса, для того, чтобы он правильно работал и совмещался с двигателем вашего карбюраторного автомобиля.

Начинать всегда следует с выставления уровней в камерах. Вручную они устанавливаются по положениям самих поплавков в зависимости от крышки агрегата (все делается по специальным шаблонам). И зря вы думаете, как многие доверчивые пользователи Солексов, что там с завода, мол, все уже выставлено. Чтобы не привело к переливам и нагрузке на иглу – производим соответствующие настройки, подгибая язычки поплавков.

После установки уровней, можно заняться и холостым ходом. Он зависит от положения винтов качества и количества смеси (кручение производить при убранном подсосе).

Как восстановить работу карбюратора?

Для ремонта чаще всего приходится снимать устройство с двигателя. Вначале демонтируют воздушный фильтр. Затем снимаются топливопроводы, воздушные трубки, провода и тросики. далее откручивают гайки крепления.

Разбирать карбюратор лучше всего на столе, либо на другой удобной поверхности. Детали следует раскладывать в некотором порядке. Это поможет не растерять их. Процесс регулировки игольчатого клапана выполняют при помощи специального шаблона. Для промывки прибора необходимо использовать специальные жидкости. Жиклеры на замену можно приобрести в любых авто-магазинах. Зачастую, разборка и промывка карбюратора помогает решить массу проблем.

Схема и принцип работы

Виды и модификации карбюраторов для данного автомобиля могут быть самыми различными, но принцип работы остается прежним.

При холодном пуске движка, водитель закрывает воздушную заслонку, чтобы ограничить приток воздуха и увеличить количество бензина. Это позволяет облегчить запуск и вывести обороты, необходимые для стабильной работы.

Карбюратор 21073 дааз устройство и принцип работы: схема устройства и работы карбюратора I — первая камера; II — вторая камера; 1 — рычаг привода ускорительного насоса; 2 — регулировочный винт пускового устройства: 3 — диафрагма пускового устройства; 4 — воздушный канал пускового устройства; 5 — электромагнитный запорный клапан; 6 — топливный жиклер холостого хода; 7 — главный воздушный жиклер первой камеры; 8 — воздушный жиклер холостого хода; 9 — воздушная заслонка; 10 — распылитель главной дозирующей системы первой камеры; 11 — распылитель ускорительного насоса; 12 — распылитель главной дозирующей системы второй камеры: 13 — распылитель эконостата: 14 — главный воздушный жиклер второй камеры; 15 — воздушный жиклер переходной системы второй камеры; 16 — канал балансировки поплавковой камеры; 17 -поплавковая камера; 18 — игольчатый клапан; 19 — калиброванное отверстие перепуска топлива в бак; 20 — топливный фильтр карбюратора; 21 — штуцер подачи топлива; 22 — диафрагма экономайзера мощностных режимов; 23 -топливный жиклер экономайзера мощностных режимов; 24 — шариковый клапан экономайзера мощностных режимов; 25 — поплавок; 26 — топливный жиклер эконостата с трубкой; 27 — топливный жиклер переходной системы второй камеры с трубкой; 28 — эмульсионная трубка второй камеры: 29 — главный топливный жиклер второй камеры; 30 -выходное отверстие переходной системы второй камеры; 31, 33 — дроссельные заслонки: 32 — щель переходной системы первой камеры; 34 — выходное отверстие системы холостого хода; 35 — блок подогрева карбюратора; 30 -регулировочный винт состава {качества} смеси холостого хода; 37 — штуцер вентиляции картера двигателя; 38 -штуцер для подачи разрежения к вакуумному регулятору зажигания; 39 — штуцеры отбора разрежения для системы рециркуляции; 40 — главный топливный жиклер первой камеры; 41 — эмульсионная трубка первой камеры; 42 -шариковый клапан ускорительного насоса; 43 — диафрагма ускорительного насоса.

В процессе прогрева, подсос воздуха увеличивают, чтобы уменьшить обороты и исключить перебои. Таким образом, воздушная заслонка полностью открывается, а количество бензина снижается. Другие способы прогрева – не предусмотрены конструкцией.

Бензин через топливный фильтр подается в поплавковую камеру, а затем в главную дозирующую систему смесительной камеры. Схема закачки воздуха и смешение его с бензином в диффузоре происходит за счет разряжения, возникающего при работе клапанного механизма и поршней, сжимающих и выталкивающих рабочую смесь.

Система второй камеры предназначена для увеличения притока воздуха к распылителю во время работы двигателя под большой нагрузкой, когда обороты большие.

Чтобы двигатель стабильно работал на холостых оборотах, а малые не давали ему заглохнуть и исключили перебои, предусмотрена система холостого хода. А для поддержания уровня топлива, используемого в карбюраторе солекс 21073, есть целая схема работы поплавковой системы. Рассмотрим работу каждой системы по отдельности.

Ремонт карбюратора ВАЗ 2121 своими руками

Ремонт карбюраторного узла на «Ниве» может потребоваться в разных случаях. Если автолюбитель имеет практические навыки обслуживания своего «четырёхколёсного друга», то самостоятельное выполнение ремонтных работ не составит для него труда. Однако необходимо отметить, что устройство карбюраторных механизмов отличается повышенной сложностью, поэтому качественное проведение работ без подготовки маловероятно.

Признаки и причины неисправностей карбюраторов «Озон»

Внешние проявления работы двигательного агрегата и собственные ощущения водителя, как правило, могут свидетельствовать о возникновении каких-либо неполадок в работе карбюратора. Самыми распространёнными признаками неисправностей на «Озоне» считаются:

• неустойчивая работа силового агрегата на холостых оборотах;

• автомобиль теряет показатели динамики;

• после достижения скорости в 90 км/ч резко падает продуктивность мотора;

• трудности при запуске;

• увеличение расхода потребления топлива.

Таким образом, если «Озон» показывает один или сразу несколько из этих признаков неисправностей, то это означает необходимость проведения ремонтных работ.

Двигатель получает слишком много бензина — заливает карбюратор/залегает игла

Если автовладелец замечает, что карбюратор постоянно заливается излишками бензина, можно сделать вывод о неисправности игольчатого клапана. Он со временем может терять свою пропускную способность, из-за чего сначала возникают трудности с запуском мотора, на карбюраторе появляются потёки топлива, а потом мотор вообще будет невозможно завести.

Выход из ситуации — заменить игольчатый клапан своими руками. Для этого потребуется:

1. Снять крышку с карбюратора.

2. Выставить поплавок по его первоначальной оси.

3. Отсоединить игольчатый клапан.

4. На освободившееся место прикрутить новый клапан.

5. Прикрутить крышку на место.

Автомобиль не может удерживать холостые обороты — сразу глохнет

В этом случае потребуется заменить экономайзер. Скорее всего, причина именно в этом компоненте, так как он обеспечивает подачу топлива в мотор на холостом ходу. В редких случаях на карбюраторах «Нивы» может выйти из строя блок управления холостым ходом.

Для определения причины неисправности рекомендуется разобрать карбюратор и осмотреть устройства экономайзера и холостого хода. Визуально будет заметно их состояние (налипание большого количества нагара и грязи, деформация). Если устройства вышли из строя, порядок их замены максимально прост: на место старого компонента устанавливается новое.

Настройка уровня в поплавковой камере

Итак, мы рассмотрели устройство «Солекс». Регулировка карбюратора поможет выставить оптимальный режим, когда двигатель будет работать максимально эффективно и при этом расход топлива не будет слишком высоким. Для начала необходимо завести и немного прогреть мотор. Затем демонтируют топливный шланг и крышку карбюратора. После отсоединяют трос подсоса и скручивают крышку с устройства.

Ее необходимо снимать максимально ровно и аккуратно, чтобы не повредить поплавок. Затем линейкой либо штангенциркулем измеряют расстояние в каждой из камер. Мерять нужно от привалочных плоскостей до кромки бензина. Этот размер должен составить около 24 мм. Если оно больше или меньше, тогда параметр регулируют при помощи подгибания поплавка. Затем устройство снова собирается, заводят двигатель и прогревают его.

Основные неисправности Солекс и методы их устранения

Прежде чем искать неполадки в устройстве, необходимо убедиться в безупречной работе системы зажигания и ее корректной регулировке. Также нужно проверить, правильно ли функционирует ГРМ, так как нарушения в работе этого механизма тоже могут быть причиной возникновения неисправностей в карбюраторе.

Таблица 1. Классификация возможных неисправностей карбюратора и методы их устранения.
