Карданная передача

?Что такое карданный вал

Кардан это механизм, передающий вращение от коробки передач на редуктор заднего моста. Задача усложняется тем, что эти два механизма расположены в разных плоскостях по отношению друг к другу. Карданами оснащаются все модели автомобилей, задние колеса которых являются ведущими.

Кардан трансмиссии устанавливается вдоль выхлопной системы автомобиля и выглядит в виде длинной балки, идущей от коробки передач до заднего моста. Он оснащен минимум двумя крестовыми шарнирами (по одной с каждой стороны), а в узлах с небольшим смещением осей – одним.

Подобная передача используется также в системе рулевого управления авто. Шарнир соединяет рулевую колонку с расположенным в другой плоскости рулевым механизмом.

В сельскохозяйственной технике такое устройство используется для подсоединения дополнительного оборудования к валу отбора мощностей трактора.

Описание принципа работы передачи карданного типа составил итальянский инженер и философ Дж.Кардано. В автомобилестроении данную схему успешно применил промышленник Луи Рено на модификации автомобиля «De Dion-Bouton» (1898 г.).

Пару слов о ремонте карданного механизма

Процедура ремонта карданного механизма состоит из следующих этапов:

Во-первых, определяем точную причину поломки путём детального осмотра узла в смотровой яме или на подъёмнике;
После этого, уже заведомо зная о том, что необходимо менять, требуется подготовить инструмент и детали для замены

Чаще всего проводятся такие процедуры как:
выправление элементов «кардана»;
замена износившихся деталей;
замена расходников.
В процессе подбора новых деталей важно учитывать общие размеры вашего механизма, особенно длину крутящих вилок, так как при работе валов она меняется больше всего. Узнать габариты можно по специальной технической литературе
Для примера, давайте обратим внимание на размеры «кардана» некоторых моделей УАЗ:

Подготовив нужный инструментарий, остаётся устранить поломку

К счастью многих автомобилистов, конструкция карданного вала довольно-таки примитивна, вследствие чего провести сборку-разборку данного механизма очень просто.

В целом, особых сложностей в понимании общей сущности карданных валов нет. Несмотря на простоту устройства и приемлемую надёжность, подобные механизмы имеют большие габариты и немалую массу, что и сказывается на их незначительном серийном использовании. В любом случае, «карданы» использовались ранее и используются до сих пор, поэтому знать об их устройстве и принципах работы будет не лишним каждому автомобилисту. Надеемся, представленный выше материал помог вам разобраться с этим. Удачи на дорогах и в обслуживании авто!

Шарнир равных угловых скоростей

Полуоси, независимо оттого, где они применяются, в переднеприводном автомобиле или в автомобиле с приводом на задние колеса с независимой подвеской, представляют собой карданные валы в миниатюре

Важное различие заключается в том, что они короче, и в том, что внешние концы перемещаются с колесами, которые они приводят в движение, а углы, под которыми они передают крутящий момент, больше. Вес является важным фактором, потому что, валы образуют часть «неподрессоренной массы», которая влияет на плавность хода и устойчивость

Одновременно полуоси должны быть по возможности небольшими, потому что они должны проходить через подвеску и оставлять место для других компонентов, таких, как тормозной механизм и привод, которые образуют часть колесного узла. Поэтому полуоси могут быть трубчатыми, но более часто сплошными, из-за того, что это дает возможность сделать их тоньше и дешевле.

Однако конструкция самого вала не настолько важна, насколько важна конструкция шарниров на каждом конце вала. Основная задача любого карданного шарнира — передавать крутящий момент при изменяющихся углах между валами. Чтобы не допустить вибраций, шарнир должен обеспечивать постоянное равенство угловых скоростей соединяемых валов. Конструкция шарнира должна обеспечивать равенство угловых скоростей, работать при больших углах между валами, компенсировать продольные перемещения и иметь минимальное трение.

Наиболее распространенным шарниром в приводных валах является универсальный карданный шарнир неравных угловых скоростей, который хорошо работает в различных конструкциях. В альтернативных конструкциях могут использоваться эластичные материалы, резиновые «бублики» или диски из прочного пластика. Но все эти конструкции обладают одним недостатком: если два соединенных шарниром вала вращаются под углом и ведущий вал вращается с постоянной скоростью, скорость ведомого вала будет изменяться при каждом обороте вала, то увеличиваться относительно ведущего, то уменьшаться.

Что такое ШРУС?

Увеличение угла между валами увеличивает разницу в угловых скоростях

Это свойство может не приниматься во внимание, если углы между валами небольшие или они вращаются медленно, но понятно, что они не могут применяться в приводе к передним ведущим и управляемым колесам. Колеса должны вращаться с постоянной скоростью, а не с вибрацией, то быстрее, то медленнее, причем изменяясь сотни раз в минуту

Таким образом, шарнир ведущей полуоси в переднем приводе должен обеспечивать равенство угловых скоростей ведущего и ведомого валов привода — следовательно, нужен шарнир равных угловых скоростей (ШРУС).

Историческая справка

После 1930 года появилось несколько конструкций ШРУС, особые улучшения конструкции были разработаны специалистами по трансмиссиям компании GKN. Первый производитель серийных автомобилей с передним приводом использовал «сдвоенные» карданные шарниры неравных угловых скоростей, что дало возможность решить проблему. Большинство шарниров равных угловых скоростей соединяют два вала через «сепаратор», в котором находятся шарики или ролики, которые перемещаются в канавках, выполненных на концах обоих валов. Вместо циклического изменения скорости ведомого вала, циклические движения совершают шарики или ролики, а ведомый вал вращается с той же скоростью, что и ведущий. Можно также обеспечить осевое перемещение шариков или роликов в корпусе шарнира, для компенсации изменения длины такой передачи. В полуосях, приводящих в движение передние колеса, таким выполняется внутренний шарнир, потому что ему не нужно работать под такими большими углами, как наружному.

Нагрузки на ШРУС

Нагрузки на ШРУС увеличиваются при увеличении угла между валами, и если им приходится работать долгое время под большими углами, это может уменьшить их долговечность и точность работы. Однако при очень больших углах работают только наружные шарниры в переднем приводе, а время их работы в таком положении не очень большое, потому что это происходит, только когда колеса вывернуты до упора. ШРУСы в основном обладают очень высокой долговечностью, если обеспечена адекватная смазка шарнира.

Иногда не обращают внимания на эластичные защитные чехлы ШРУСа, хотя они защищают шарниры от попадания в них грязи и пыли, а это существенно влияет на долговечность шарнира. Как уже упоминалось, ШРУСы сейчас широко используются в карданных передачах заднеприводных автомобилей. На самом деле инженеры по современным трансмиссиям, сталкиваясь с проблемой шума и вибраций, обычно заменяют обычные карданы на ШРУС.

?Неисправности карданных валов

Так как данный механизм находится в постоянном движении, и он испытывает большие нагрузки, то и неисправности с ним встречаются довольно часто. Вот самые распространенные из них.

На валу кардана появилось масло

Необходимо обратить внимание на сальники КПП. Их необходимо периодически менять из-за естественного износа

Эластичные уплотнители со временем теряют свои свойства и между валом и сальником появляются небольшие щели. Если течь появилась в районе скользящей вилки, нужно проверить состояние шлицев. Если на них есть шероховатости, то вилку необходимо заменить.

Удары во время нагрузок на кардан обусловлены люфтом на соединениях. Если свободный ход появился в крестовинах или в подшипнике подвесного крепления, то эти детали меняются на новые. Вибрация может появляться из-за ослабления болтового соединения. В случае частого возникновения такой проблемы, следует проверить, установлен ли между гайкой и креплением гровер. Эта шайба не дает гайке отвинчиваться при постоянной вибрации.

Скрипы при нажатии на педаль акселератора. Необходимо проверить шарниры. Из-за постоянного контакта с влагой и грязью, крестовина может выйти из строя. Если игнорировать скрипы, крестовина заклинит и шарнир сломается.

• Самая распространенная неисправность карданного вала – вибрации. Но прежде чем приступать к ремонту механизма, сначала следует проверить ходовую часть. Нарушенная балансировка колес тоже приводит к появлению вибрации на высоких скоростях. Если этот эффект исчезает при переключении да другую передачу, то кардан здесь не при чем. Вот по каким причинам может возникнуть вибрация в кардане:
  • неисправность балансировочных колец (коррозия или обрыв);
  • разрушение крестовин;
  • повреждения центрального или промежуточного вала (деформация трубы приводит к разбалансировке механизма);
  • неправильно собранные узлы механизма.
• Звон в трубе. За шлицевым соединением внутри трубы есть крышка, которая не дает смазке попадать внутрь вала. Чтобы исправить поломку, трубу разрезают, крышку приваривают на место, затем вал заваривают. Если после процедуры появился звон другого характера (как будто в полости вала находится камень), значит, после сварочных работ в ней осталась большая окалина. К звону может приводить обрыв свинцовой опоры. В этом случае проблема устраняется установкой нового кардана.
• Скрежет при включенной передаче. Возникает при контакте с кузовом авто или выхлопной системой.
• Звон самого кардана может появляться из-за поломки крепления грязевого отражателя (если он имеется). Он устанавливается на промежуточную опору для защиты подшипника от воды и грязи. Если он болтается, достаточно приварить его сваркой.

Карданный вал

Карданные валы в тележке рельсового ТС

Элемент трансмиссии транспортных средств. По крайней мере один конец карданного вала связан через карданную передачу с другим элементом трансмиссии, а сам вал состоит из двух полувалов, соединённых друг с другом через зубчатую муфту, допускающую осевую подвижность одного вала относительно другого. Каноническое предназначение карданных валов — осуществлять передачу мощности от коробки передач до главной передачи задней оси на переднемоторных заднеприводных автомобилях. Фактически они могут применяться везде, где требуется передача мощности между двумя элементами трансмиссии, у которых либо не соосны оси вращающихся соединяемых деталей, либо возможна их некоторая взаимная подвижность в пространстве. Для аналогичных целей могут применяться валы и без карданных шарниров и муфт (например, со ШРУСами). Валы с карданными передачами могут применяться в приводах колёс и в травмобезопасных или регулируемых рулевых колонках, но такие валы в речевом обиходе обычно карданными не называются. Зачастую в карданных шарнирах трансмиссионных карданных валов используется не одиночная, а двойная крестовина.

Карданные валы должны быть очень точно отбалансированы и иметь тщательную развесовку, поскольку они вращаются на высоких скоростях и реализуют крутящий момент на колесах. Если в работе приводного вала наблюдаются какие-либо проблемы, то это влияет на управляемость автомобиля. Обычно они вызывают появление таких симптомов, которые однозначно указывают водителю на необходимость устранения неисправности приводного вала. Одним из первых симптомов выхода приводного вала из строя являются вибрации в нижней части автомобиля. При износе карданного шарнира или втулок может наблюдаться сильная вибрация приводного вала. Другим признаком неисправности приводного вала является наличие посторонних шумов. При износе или разрушении втулок, опорного подшипника или карданных шарниров вращение приводного вала может быть затруднено или нарушено. При этом могут наблюдаться посторонние шумы (лязг, грохот или скрежет) в нижней части автомобиля. При появлении подобных шумов необходимо как можно скорее произвести диагностику и ремонт карданного вала.

?කාර්ඩන් පතුවළ උපාංගය

В механизм кардана входят следующие элементы.

1. Центральный вал. Он выполнен из полой стальной трубы. Пустота необходима для облегчения конструкции. С одной стороны трубы имеются внутренние или наружные шлицы. Они необходимы для установки скользящей вилки. С другой стороны трубы приварена вилка шарнира.

2. Промежуточный вал. В многосекционных модификациях карданов используется один или несколько таких элементов. Они устанавливаются на заднеприводные авто для устранения вибрации, возникающей при вращении длинной трубы на больших оборотах. С обеих сторон на них закреплены неподвижные вилки шарниров. В спортивных машинах устанавливаются односекционные карданы.

3. Крестовина. Это элемент шарнира с наконечниками, внутри которых расположен игольчатый подшипник. Деталь устанавливается в проушины вилок. Она передает вращение от ведущей вилки к ведомой. Дополнительно они обеспечивают беспрепятственное вращение двух валов, угол наклона которых не превышает 20 градусов. В случае большей разницы устанавливают еще одну промежуточную секцию.

4. Подвесной подшипник. Он монтируется в крепление дополнительной секции. Данная деталь фиксирует и стабилизирует вращение промежуточного вала. Число этих подшипников идентично количеству промежуточных секций.

5. Скользящая вилка. Она вставляется в центральный вал. Когда автомобиль движется, расстояние между мостом и КПП из-за работы амортизаторов постоянно меняется. Если закрепить трубу намертво, на первой же кочке нужно будет менять какой-то узел (тот, который будет слабее всего). Это может быть обрыв крепления вала или выход из строя деталей моста. Скользящая вилка оснащена шлицами. В зависимости от модификации она или вставляется в центральный вал (внутри него сделаны соответствующие пазы), или надевается сверху трубы. Шлицы и пазы нужны, чтобы труба вращала шарнир.

6. Вилки шарнира. Они соединяют центральный вал с промежуточным. Аналогичную форму имеет вилка-фланец, только устанавливается она на месте крепления всего механизма спереди к КПП, а сзади – к редуктору моста.

7. Эластичная муфта. Эта деталь смягчает удары кардана при его смещении во время езды. Она устанавливается между фланцем выходного вала коробки и вилкой-фланцем центрального вала кардана.

Первый карданный вал

 В 1545 году итальянский математик Джероламо Кардано предположил, что подвеска может использоваться для передачи вращательного движения через угловое соединение, которое было превращено уже позднее в карданный вал. В то время карданный вал был применен в карете императора Священной Римской империи для ровной езды.
Через три столетия с появлением автомобилей карданный вал стали применять в автомобильной и машиностроительной отраслях.

С виду карданное соединение не кажется таким сложным. Однако оказывается, что любое изменение местоположения частей вала относительно друг друга изменяет ось вращения и это приводит к неизбежной перемене характеристик уравновешенности. Произойдет неминуемая разбалансировка кардана. Таким образом – видимость простоты и ремонтопригодности в малоприспособленных условиях, на практике, остается лишь видимостью. Поэтому неизбежен ремонт карданных валов в профессиональных условиях.

Универсальность карданного соединения состоит в возможности передавать силу через переменный угол, именно окончательный диск коробки передач соединяется во многих полноприводных транспортных средствах через карданный вал. Обычно карданное соединение валов состоит из трубчатых секций из нескольких частей. Двухсекционный механизм поддерживается в середине точки на резиновом подшипнике.

Вал должен быть крепким, чтобы противостоять вращательным движениям крутящего момента, устойчивым к потрясениям при кручении, не прогибаться под собственным весом. Если центр тяжести не совпадает с осью вала происходит вибрации.
Трубчатые секции вала используют потому что они имеют небольшой вес и обеспечивают большую устойчивость к рассогласованию.

Универсальность кардана

Маленькие автомобили и короткие фургоны и грузовики включают один карданный вал с шарниром скольжения на переднем конце. Автомобили с длинной колесной базой требуют больший по длине кардан, который может провисать и крутиться в определенных условиях эксплуатации. В результате резонансных вибраций кузов транспортного средства может вибрировать.

Так как кардан часто вращается с высокой скоростью он должен быть строго сбалансирован.

Карданы сложных дорожных транспортных средств достаточно длинные и в целом работают на высокой скорости, поэтому возможен резонанс на определенной критической скорости. Это производит изгиб напряжений в материале, который находится выше напряжения сдвига, вызванного крутящим моментом. В то время как критическая скорость увеличивается с уменьшением массы вала, увеличивает момент инерции сечения. Тенденция кружиться уменьшается, если сделать кардан трубчатым и идеально сбалансированным. Критическая скорость вала изменяется непосредственно как диаметр трубки и обратно как квадрат длины. Таким образом, диаметр выбирается побольше, чтобы держать критическую скорость, а длина короче.

Валы, свыше 1,5 м длины между крестовинами могут вызвать проблемы дисбаланса. Длина вала сводят к минимуму, используя крестовины для многосекционности. Именно крутящий момент от одного вала к другому когда их оси наклонены друг к другу на некоторый угол передается через крестовины. Труба вала обычно изготавливается из плоского листа толщиной 0,25 мм, биение и сбалансированность в пределах 0.00018 кг/м. Это держит центр массы почти по центру продольной оси минимальным. Выбирается так, что расчетная критическая скорость на 60 процентов выше, чем может достичь авто при максимальной мощности.

Учитывая особенность этой важной составной части на дорогих машинах карданные валы уже устанавливаются из композитного углепластика карбона

Разбалансировка

Среди основных нарушений в работе вала наибольшее распространение приобрела разбалансировка. Ее возникновению способствует некачественное закрепление зазоров крестовин в процессе монтажа и несоблюдение правил эксплуатации. Зачастую неправильная фиксация зазоров возникает на этапе производственной сборки. Разбалансировка возникает не сразу, сначала развивается дисбаланс, который можно определить по вибрации во время переключения коробки передач. Она оказывает заметное воздействие на шаровую конструкцию и способствует интенсивному износу основных элементов системы. Результатом становится ухудшение равновесия автомобиля и увеличение вероятности дорожного происшествия. Поэтому рекомендуется соблюдать правила, производить систематической осмотр вала, включая карданный шарнир и крестовые элементы, осуществлять своевременный ремонт при обнаружении изношенных деталей.

Требования, предъявляемые к устройству карданных передач

Фрикционные диски АКПП- Устройство и принцип работы • возможность передачи крутящего момента под большим углом (до 45°);

• передача крутящего момента не должна сопровождаться большими дополнительными динамическими нагрузками в трансмиссии;

• при любых условиях эксплуатации должен обеспечиваться высокий КПД передачи.

Карданные шарниры можно разделить:

• по кинематике на синхронные (равные угловые скорости) и асинхронные (неравные угловые скорости);• по конструкции на полные, полу карданные — жесткие (угол до 2°) и упругие (угол до 12°).

Конструкция карданной передачи ЗИЛ включает в себя:

• промежуточный полый карданный вал, на одном конце которого приварена вилка, на другом — шлицевая втулка;

• скользящую шлицевую вилку;

• карданный вал, на концах которого приварены вилки карданных шарниров;

• три карданных шарнира неравных угловых скоростей, состоящих из двух вилок и крестовины с четырьмя шипами под игольчатые подшипники крепления с вилками;

• промежуточную опору, состоящую из кронштейна опоры, полушки опоры, скобы крепления подушки, шарикоподшипника с гайкой крепления.

Расположение карданных передач на автомобилях:

а — легковом; б — грузовом; — фуэовых повышенной проходимости;1 — коробка передач; 2, 4 и 9 и 11— карданные 3 и 10 — задние ведущие мосты; 5 — промежуточная опора; 6 — раздаточная коробка; 8 — передний ведущий мост.

Трансмиссия автомобиля с полным приводом состоит их нескольких карданных передач с карданными шарнирами неравных угловых скоростей, также существуют карданные передачи с карданными шарнирами равных угловых скоростей, которые установлены в приводе управляемых ведущих колес.

Общее устройство карданной передачи:

Давайте с вами рассмотрим устройство основных частей карданной передачи.

Карданный шарнир неравных угловых скоростей состоит из двух вилок 1, соединенных крестовиной 3. Одна вилка имеет фланец, а другая приварена к трубе карданного вала или выполнена с шлицевым наконечником 6 для соединения с карданным валом. Шипы крестовины устанавливаются в проушины обеих вилок на игольчатых подшипниках 7. Подшипники размещаются в корпусе 2 и удерживаются в проушине вилки с помощью крышки, которая крепится к вилке двумя болтами, со стопорами. В отдельных случаях подшипники закрепляются в вилках. Чтобы в подшипник не попадала грязь и пыль, в нем имеется сальник. С помощью масленки полость крестовины наполняется смазкой, которая в итоге смазывает подшипники. Шлицевое соединение 6 смазывается с помощью масленки 5.

Максимальный угол между осями валов не должен превышать 20°. Это связано с тем, что работа при больших углах значительно снижает КПД использования карданных передач.

Карданные валы выполняются трубчатыми, из стальных цельнотянутых или сварных труб. К трубам привариваются вилки карданных шарниров, шлицевые втулки или наконечники. После сборки карданного вала с карданными шарнирами проводят динамическую балансировку для уменьшения поперечных нагрузок, которые действую на карданный вал. Чтобы устранить дисбаланс к карданному валу приваривают балансировочные пластины.

Карданный шарнир равных угловых скоростей состоит из двух вилок, пяти шариков, штифта, стопорной шпильки. Ведущая вилка изготавливается цельно с полуосью 6, а ведомая вилка цельно с приводным валом 23 колеса. В каждой вилке 3 и 4 имеются четыре канавки, в которых устанавливаются четыре ведущих шарика 7, через которые передается вращение от одной вилки к другой. При любом угле между валами боковые шарики в канавках вилок находятся в плоскости, делящей этот угол пополам, благодаря чему вращение от ведущего вала к ведомому передается равномерно. Центральный (пятый) шарик 2 помещается между торцами вилок и обеспечивает их центрирование. Для возможности установки ведущих шариков в канавки вилок центральный шарик имеет лыску с отверстием, которым он при сборке карданного шарнира устанавливается против вставляемого бокового шарика. После сборки карданного шарнира центральный шарик фиксируется в определенном положении штифтом 6, закрепляемым стопорной шпилькой 5 в отверстии ведомой вилки.

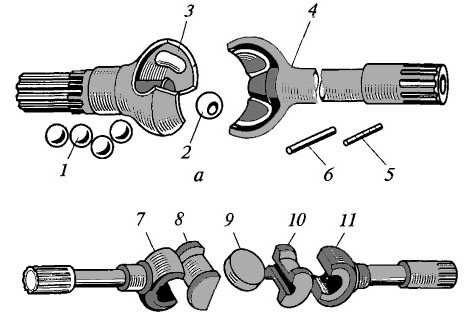

Устройство карданных шарниров равных угловых скоростей: а — шариковый; б — кулачковый; 1 — ведущие (боковые) шарики; 2 — центральный шарик; 3, 4, 7, 11 — вилки; 5 — шпилька; 6 — штифт; 8, 10 — кулачки; 9 — диск.

Карданные валы и вилки изготавливаются из углеродистой, а крестовины — из хромистой и хромоникелевой сталей. Для смазывания карданных передач применяется трансмиссионное масло — нигрол.

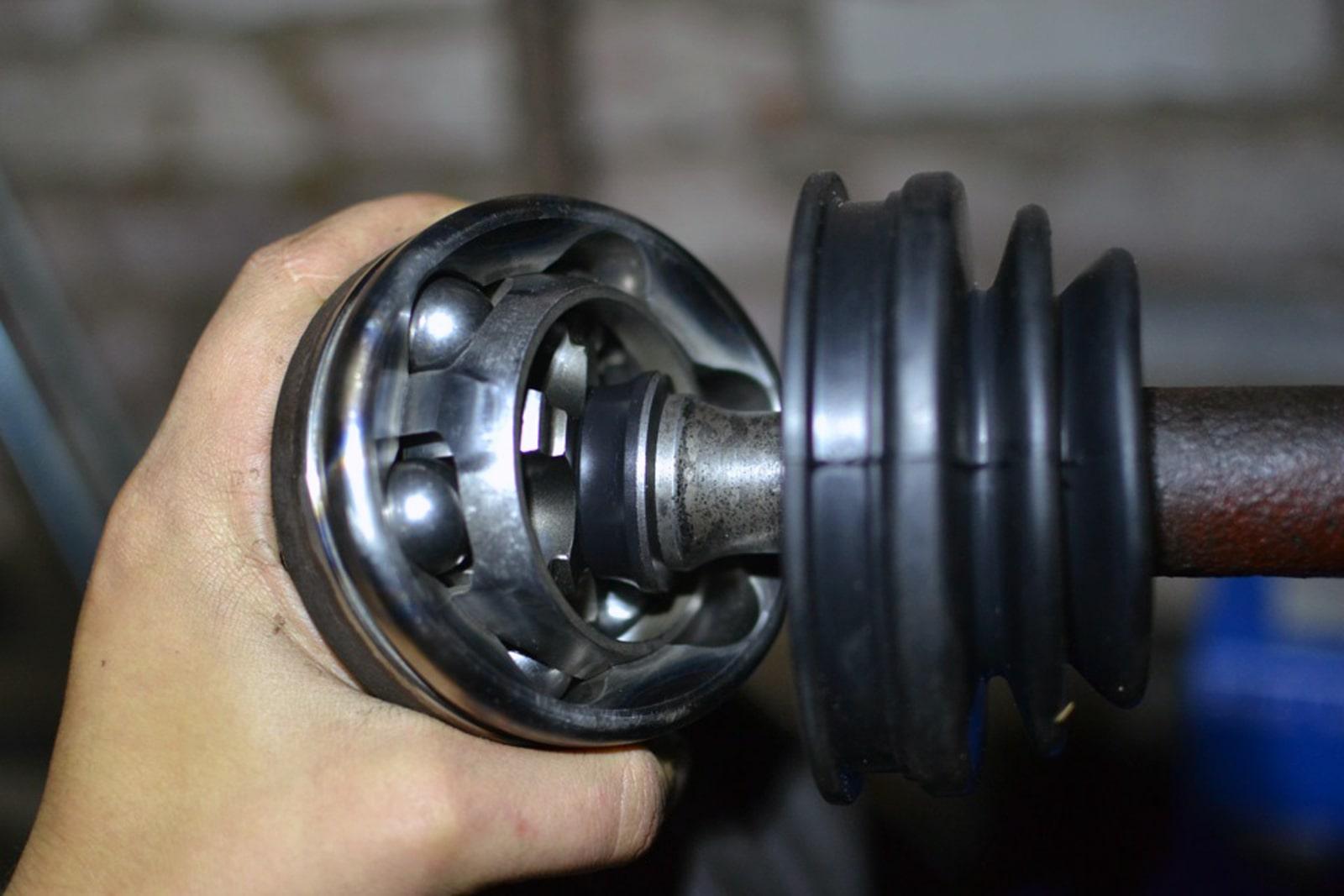

Устройство и принцип работы ШРУСа

Работают ШРУСы по принципу регуляции подаваемого вращения на каждую полуось трансмиссии (в нашем случае – на каждое колесо в отдельности). Однако стоит о включается в работу лишь тогда, когда между данными полуосями появляется некоторый угол, как правило, не превышающий 70-75 градусов.

Подобное устройство ШРУСа позволило придать ему сразу несколько положительных свойств:

Во-первых, шарнир организует привод, который даёт возможность использовать передние колёса (очень редко – задние) в качестве и ведущих, и приводных элементов трансмиссии;
Во-вторых, шарнир осуществляет наиболее оптимальную передачу вращательного момента на каждую из полуосей при возникновении между ними угла до 75 градусов

В итоге, это позволяет повысить КПД функционирования мотора и существенно продлить срок эксплуатации целого ряда узлов подвески;
И в-третьих, шарнир способен работать достаточно долго, что немаловажно для комфортабельного использования автомобиля.. Как показало время, лучшими вариациями конструкции «гранат» являются те, что предполагают использование двух составных частей

Более чем 90 % современных машин с передним приводом оборудованы именно такими шарнирами, которые называются либо привод, либо ШРУС в сборе. Состоит подобный привод из двух частей – внутренний (задний) и внешний (передний) шарниры

Как показало время, лучшими вариациями конструкции «гранат» являются те, что предполагают использование двух составных частей. Более чем 90 % современных машин с передним приводом оборудованы именно такими шарнирами, которые называются либо привод, либо ШРУС в сборе. Состоит подобный привод из двух частей – внутренний (задний) и внешний (передний) шарниры.

Первая составляющая «Гранаты» имеет более громоздкие размеры, но в работе нагружена не настолько сильно, как её «собрат». В любом случае, обе детали имеют колоссальное значение:

• Внутренний ШРУС отвечает за передачу вращения от КПП к редукторному валу;
• Внешний шарнир передаёт вращение от вала редуктора непосредственно к колесу.

Непростые функции и долговечность – вот, чем отличается как передний, так задний ШРУС, но как это возможно? «Виной» всему простейшая для столь важной детали конструкция, которая включает в себя:

• сферическую чашу, работающую в купе с ведомым валом (они соединены между собой и формируют корпус любой «гранаты»);
• сферический кулак, работающий вместе с ведущим валом (данные составляющие шарнира также соединены между собой, но образуют уже обойму узла);
• 6 шариков (нейтрализуют разницу скоростей, по факту, выполняя главную функцию ШРУСа);
• сепаратора (он удерживает 6 шариков в спецканавках и помогает им в нейтрализации разницы скоростей);
• пальников (эти детали защищают поверхности шарнира, работающие с большим трением и имеющие смазку, от загрязнений из окружающей среды);
• мелких элементов: стопорные кольца, крепления и т.п. (необходимы для организации единого механизма всех описанных выше элементов «гранаты»).

Отметим, что описанная выше структура ШРУСа актуальна для подобных деталей шарикового типа, которые являются наиболее используемыми в конструкции современных авто. Помимо данного вида шарниров, также можно выделить сухариковый (часто используется на грузовых машинах), триподный (усовершенствованный наружный ШРУС) и спаренный (сложноустроенный шарнир, работающий с максимально возможным КПД). Вне зависимости от конструкционных особенностей любой ШРУС выполняет описанные выше функции и является неотъемлемой частью любого переднеприводного автомобиля, как минимум, в течение последних 50 лет.

Карданный шарнир

Принцип работы шарнира карданного вала на примере автомобиля Скания

Карданный шарнир используется для соединения валов, которые не имеют постоянного соосного расположения. Ниже перечислены основные требования, обеспечивающие правильное функционирование карданной передачи: ⇒Углы сочленения должны быть выбраны правильно (α)

Вилки карданного вала располагаются в одной плоскости.

⇒ Приварные вилки должны иметь правильное относительное расположение, т.е. вилки карданного вала должны располагаться в одной плоскости, а вилки промежуточного карданного вала должны быть смещены на 90 градусов.

Вилки карданного вала располагаются в одной плоскости, тогда как вилки промежуточного карданного вала смещены на 90 градусов

При несоблюдении указанных требований возникает вибрация карданного вала.

Вилки карданного вала располагаются в разных плоскостях

Предположим, что вал 1 вращается с постоянной скоростью (равномерное движение). Вследствие угла изгиба (α) карданного шарнира, вал 2 будет вращаться с неравномерной скоростью (нерегулярное движение). За один оборот скорость вращения дважды увеличивается и уменьшается. Чем больше угол сочленения, тем сильнее изменение частоты вращения ( тем больше неравномерность вращения).

Система карданной передачи с чрезвычайно высокой степенью неравномерности вызывает сильную вибрацию. Автомобили с дополнительным задним мостом особенно чувствительны к неравномерному движению карданного вала. Это объясняется изменением углов шарнира при вертикальном перемещении дополнительного заднего моста.

В системе карданной передачи углы сочленения должны быть как можно меньше, но при этом они должны составлять не менее 1 градуса, чтобы исключить повреждения из-за давления на крестовину карданного шарнира, в результате чего сокращается срок службы карданной передачи и как результат, преждевременный ремонт карданного вала.

Если в карданной передаче используется несколько шарниров, каждый из них порождает неравномерность, соответствующую величине угла. Правильным подбором углов сочленения можно максимально снизить вибрации карданной передачи и оттянуть срок ее ремонта.

Если вилки карданной передачи располагаются в одной плоскости и углы сочленения отсутствуют, то неравномерность, возникающая в одном шарнире, может компенсироваться другим шарниром. Если угол сочленения α 1 равен углу сочленения α 2, неравномерность вращения не возникает.

Поскольку вилки карданного вала располагаются в одной плоскости, то когда в одной вилке происходит увеличение частоты вращения, то в другой вилке происходит уменьшение частоты вращения, и наоборот. Существует две основные схемы карданных передач.

Обычно их называют Z- образной и W — образной.

Возможны и их комбинации.

В Z — образной схеме ведущий и ведомый валы либо абсолютно, либо почти параллельны.

В W — образной схеме ведущий и ведомый валы не параллельны.

На основе дух основных принципов можно сконструировать общую систему с одной карданной передачей.
