Как установить систему бесконтактного зажигания на автомобиле ваз 2106 своими руками?

Пошаговая инструкция выполнения ремонтных работ

Выставить зажигание на двигателе ВАЗ 2106 можно по 4 и 1 цилиндру. Алгоритм работы несколько отличается в зависимости от цилиндра, с которым выполняется работа. Также в этой статье мы расскажем, как выставить электронное зажигание на Ваз 2106. В первую очередь вам необходимо определить по каким меткам будет выставляться зажигание. Зажигание выставляется по меткам на ГРМ. Длинная метка соответствует нулевому зажиганию, средняя — пяти градусам угла, короткая — десяти градусам угла опережения. Также вы можете найти на ободе шкива обозначение верхней мертвой точки, также на шкиве имеется небольшой наплыв, расположенный напротив отметки верхней мертвой точки. Именно по этим отметкам и следует выставить бесконтактное зажигание на Ваз 2106. Нужно свечным ключом выкрутить свечу с 1-го цилиндра, пробкой или пальцем закрыть появившиеся свечное отверстие.

Специальным ключом нужно поворачивать коленчатый вал до начала такта сжатия. Такой такт сжатия начинается, как только поршень начинает двигаться вверх. Определить сжатие можно по давлению в отверстии свечи. Крутить коленвал нужно пока не совпадет отметка на крышке, расположенной на ГРМ. В том в случае, если вы используете низкооктановое топливо, то совмещать отметку на шкиве коленвала необходимо с длинной отметкой, что равняется нулевому углу опережения. Если же вы заливаете в двигатель 92 бензин, то совмещать отметку нужно со средней риской.

Далее отстёгиваем защелки и демонтируем крышку трамблера. Ротор после поворота коленчатоговала будет в положении, когда контакт ротора в распределителе направлен в сторону первого цилиндра. Совместив отметки, следует провести от распределителя линию, которая проходит через защелки крышки и направляется параллельно оси двигателя. В том случае, если такая воображаемая линия не пересекает защелки крышки, следует в обязательном порядке выполнить соответствующую регулировку: Откручиваем гайку, которая фиксирует распределитель, после чего тянем трамблёр вверх. При вращении оси ротора, следует выставить ее параллельно оси двигателя.

Устанавливаем на место распределитель, фиксируем его гайкой крепления, но не полностью ее затягиваем.

Далее вам потребуется контрольная лампа или вольтметр. Данный прибор нужно подключить одним концом к выходу катушки зажигания, тогда как второй провод от лампы подсоединяют на массу или на карбюратор.

Включают зажигание и плавно поворачивают распределитель. Поворачивать необходимо до того момента, пока не погаснет контрольная лампа. Если лампа изначально не горит, то регулировки не требуется. После этого начинаем поворачивать распределитель по направлению против часовой стрелки. Как только загорается контрольная лампа следует зафиксировать распределитель, затянув гайку. Включаем зажигание и устанавливаем на место трамблёр.

Проверка правильности проведенной работы не представляет сложности. Разгоняем машину до скорости в 40 километров и резко нажимаем на газ на четвертой передаче. Если при таких манипуляциях возникает детонация, не пропадающая при ускорении автомобиля, выставлено раннее зажигание. Отсутствие детонации свидетельствует о позднем зажигании. При выставленном раннем зажигание следует поворачивать распределитель приблизительно на одно деление. Если же выставлено позднее зажигание, то наоборот, его поворачивают против часовой стрелки на одно деление.

Подключение тахометра по карбюраторному типу: схема

Электроцепь счетчика вращения карбюраторных ВАЗов достаточно проста. Собственно устройство обладает тремя главными проводами подключения:

• направлены к клемме «+» АКБ посредством контактного звена замка зажигания (цвет красный);
• к массе транспортного средства (проводок белого цвета, имеющий черную полоску);
• к выводу «К», что на катушке зажигания, совмещенный с прерывателем (цвет коричневый).

Кроме того, имеются вспомогательные провода, которые предназначены для следующих целей:

• подача тока к лампе подсветки (цвет белый);
• связывание с реле индикатора аккумулятора (черный);
• контакт с регулятором давления масла (цвет серый с черной полоской).

Подключение проводов осуществляется благодаря колодке либо отдельно. На это влияет год выпуска устройства и его изготовитель. В свою очередь, в автомобиле ВАЗ-2106 (карбюратор), имеющем бесконтактное зажигание, сама схема подсоединения тахометра идентична. Исключением считается, когда вывод «К» совмещен с контактом «1» коммутатора, а не с прерывателем.

Особенности схемы автомобилей ВАЗ-2106

Предохранитель электродвигателя вентилятора;

Чтобы в части электропроводки не возникали лишние проблемы, следует раз в полгода делать осмотр предохранительных устройств. Датчик указателя уровня и резерва топлива; Номинал подбирается в зависимости от потребителя.

Фары; 2. Процедуру замены проводки не следует производить без электрической схемы подключения приборов, чтобы исключить путаницы во время монтажных работ.

Как и в любой машине, у данной модели могут возникнуть неисправности в электроцепи, поэтому электрическая схема будет незаменима для выявления и устранения таких проблем. Лампа освещения вещевого ящика; Переключатель стеклоочистителя и омывателя ветрового стекла; Однако если снять ее по силам, то вот поставить обратно почти наверняка не получится.

Цепи питания этих узлов электрооборудования, работа которых может потребоваться при любых обстоятельствах, всегда подключены к аккумуляторной батарее независимо от положения ключа в выключателе зажигания. Реле включения звуковых сигналов;

От своего предшественника ВАЗ он отличался более мощным двигателем, объём которого составляет 1,6 л, модифицированным кузовом и салоном. Как защищены основные элементов проводки машины ВАЗ? Процедуру замены проводки не следует производить без электрической схемы подключения приборов, чтобы исключить путаницы во время монтажных работ. На автомобили люксовых модификаций устанавливали систему обогрева заднего стекла.

Схема электрического оборудования автомобиля ВАЗ 2106

Номинал подбирается в зависимости от потребителя. Генератор;

Электромагнитный клапан карбюратора; 8. Выключатель освещения приборов; Аккумуляторная батарея; 5.
ВАЗ-2106. Электропроводка, ручки дверей, замок зажигания.

Назначение и виды трамблёров

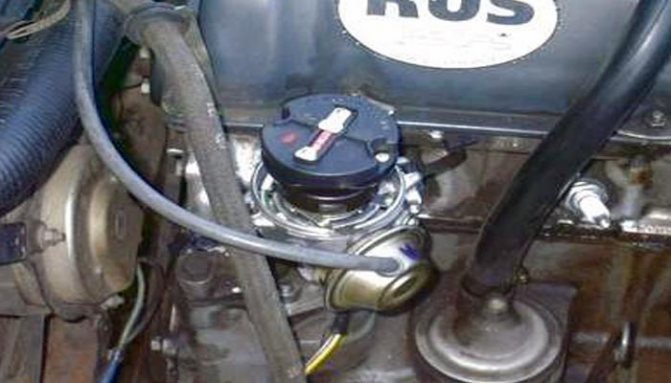

Основной распределитель «шестёрки» располагается на горизонтальной площадке, сделанной слева от клапанной крышки мотора. Вал агрегата, заканчивающийся шлицами, входит в приводную шестерню внутри блока цилиндров. Последняя вращается цепью газораспределительного механизма и одновременно крутит вал масляного насоса.

Под установку распределителя на блоке двигателя предусмотрена специальная площадка

Трамблёр выполняет в системе зажигания 3 функции:

• в нужный момент разрывает электрическую цепь первичной обмотки катушки, отчего во вторичной образуется импульс высокого напряжения;
• поочерёдно направляет разряды к свечам согласно порядку работы цилиндров (1—3—4—2);
• автоматически корректирует угол опережения зажигания при изменении оборотов коленчатого вала.

Трамблёр занимается распределением импульсов по свечам и обеспечивает своевременное искрообразование

Различные модификации «шестёрок» комплектовались разными типами распределителей:

1. ВАЗ 2106 и 21061 оснащались двигателями рабочим объёмом 1,6 и 1,5 л соответственно. Из-за высоты блока на модели устанавливались трамблёры с длинным валом и механической контактной системой.
2. Автомобили ВАЗ 21063 комплектовались двигателем 1,3 л с низким блоком цилиндров. Распределитель — контактного типа с укороченным валом, разница для моделей 2106 и 21063 составляет 7 мм.
3. На обновлённую серию ВАЗ 21065 ставились бесконтактные трамблёры с длинным штоком, работающие совместно с системой электронного зажигания.

Разница в длине валов 7 мм обусловлена различными объёмами моторов, применяемых на «шестёрке»

Разница в длине приводного вала, зависящая от высоты блока цилиндров, не позволяет использовать деталь ВАЗ 2106 на двигателе объёмом 1,3 л — распределитель попросту не сядет в гнездо. Ставить запчасть с коротким валом на «чистую шестёрку» тоже не выйдет — шлицевая часть не достанет до шестерни. Остальная начинка контактных трамблёров одинакова.

Будучи молодым неопытным водителем, лично столкнулся с проблемой разной длины штоков распределителей зажигания. На моих «Жигулях» ВАЗ 21063 в дороге обломился вал трамблёра. В ближайшем автомагазине приобрёл запчасть от «шестёрки» и начал устанавливать на авто. Результат: распределитель не вставился до конца, между площадкой и фланцем остался большой зазор. Позже продавец объяснил мою ошибку и любезно заменил деталь на подходящую к мотору 1,3 л.

Toyota RAV 4

Другие способы Еще одним способом, особенно актуальным для старых автомобилей, в том числе и ВАЗах, будет проверка искры. Также очистите ее корпус от грязи, ведь она способствует возникновению больших утечек напряжения. Виды высоковольтных элементов Выше представлено описание простой конструкции повышающего напряжение трансформатора, обеспечивающего разрядами все цилиндры двигателя.
Модуль зажигания, состоящий из четырёх стержневых индивидуальных катушек зажигания.
Некоторые катушки продолжают работать даже при обрыве вторичной обмотки, при этом при дросселировании наблюдаются пропуски искрообразования. На схемах показаны точки подсоединения осциллографического щупа и высоковольтных датчиков к диагностируемой катушке, для проведения диагностики системы по осциллограммам напряжения в первичной и во вторичной цепях катушки Схема системы индивидуального зажигания с внешним силовым каскадом управления первичной обмоткой катушки схема приведена для одного цилиндра.
Общие сведения В наиболее распространенных системах зажигания с накоплением энергии в индуктивности катушка зажигания представляет собой не только повышающий импульсный трансформатор или автотрансформатор , но и накопитель энергии.
В большинстве случаев, индивидуальные катушки зажигания устанавливаются непосредственно над свечами зажигания. В современных моторах, управляемых электроникой, трамблеры не ставятся и применяются другие разновидности катушек: с двумя контактами высокого напряжения; индивидуальные.
При правильной эксплуатации минимальный ресурс элемента составляет тыс. Аккумуляторная батарея.
Провод высокого напряжения от центральной клеммы катушки поступает на центральный электрод с клеммой, расположенный в крышке трамблера подробности будут описаны в следующих темах.
Правильное подключение катушки зажигания и не только.

Особенности подключения

Порядок подключения высоковольтных проводов должен быть строго последовательным, поскольку каждому цилиндру движка соответствует определенное гнездо на модуле зажигания. Учитывая, что на корпусе модуля зажигания присутствует нумерация гнезд, риск что-либо перепутать минимален.

Порядок подключения высоковольтных проводов ВАЗ 2114 инжекторного типа зависит от года выпуска вашего автомобиля. На четырнадцатые до 2004 года устанавливались 4-ех контактные модули зажигания, на автомобили после 2004 года — 3-ех контактные катушки.

Схема подключения высоковольтных проводов ВАЗ 2114 к модулю зажигания (до 2004 г.в) выглядит следующим образом:

Схема подключения для ВАЗ-2114 с катушками зажигания (после 2004 г.в):

На картинках вы можете увидеть номера посадочных гнезд. К каждому номеру должен быть подключен соответствующий цилиндр (нумерация цилиндров считается слева на право).

Чтобы правильно поставить высоковольтные провода на ВАЗ 2114 придерживайтесь следующего алгоритма действий:

1. Выключаем зажигание. Открываем капот и снимаем клеммы питания с АКБ;
2. Снимаем старые ВВП с посадочных гнезд на модуле и цилиндрах;
3. Вспоминаем расположение высоковольтных проводов ВАЗ 2114 и подключаем новые ВВП согласно схеме. Не лишним будет перед заменой эту самую схему от руки изобразить на бумаге, чтобы ничего не перепутать;
4. Подключаем питание к АКБ и что бы проверить, все ли мы сделали правильно, заводим движок.

Как проверить зажигания ВАЗ 2106 мультиметром

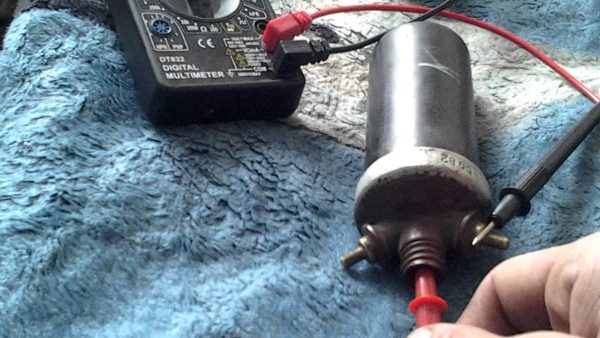

Для того чтобы проверить катушку мультиметром нам потребуется сам мультиметр и конечно же сама катушка зажигания. берём мультиметр выставляем 200-оМа далее проверяем клеммы (Б — К) сопротивления быть должно как минимум в приделах 04.0-оМа разброс сопротивления от 03.8 до 04.5-оМа это норма больше уже с катушкой явно что-то не то теперь надо проверить высоковольтную часть выставляем режим измерения 20-кЛом 1 любой щуп на клейму Б или К другой на высоковольтный контакт сопротивление 7.6 кЛом от 7 до 8 кЛом это является нормой Значит у вас катушка целая но также не забываем что может быть внутренний пробой катушки то есть пробой изоляции между высоковольтной и низковольтной обмоткой а также межвитковый и еще надо проверить на корпус то есть также на 20 кЛом оставляем на каждый контакт относительная массе проверяем потому что попадались катушки так проверяем всё нормально на корпус пробивает и если меж обмоточной и межвитковых замыканий нету то она будет функционировать.

Принцип работы катушки зажигания

Как упоминалось выше, катушка зажигания — это повышающий трансформатор напряжения, который преобразует полученное напряжение 12 В в напряжение со значением несколько киловольт. Конструктивно катушка состоит из двух обмоток — первичной и вторичной (соответственно, низкого и высокого напряжения). Однако в зависимости от типа катушки обмотки и их расположение отличаются.

Начнем описание с самой простой общей катушки. Здесь на первичной обмотке имеется 100. 150 витков. Обмотка намотана изолированным медным проводом. Ее концы выведены на корпус катушки. Количество витков обмотки высокого напряжения составляет 30. 50 тысяч (зависит от модели). Естественно, что используемый здесь провод гораздо меньшего диаметра. «Минус» вторичной обмотки подсоединен к «минусу» первичной. А «плюс» подключается к выводу на крышке. Таким образом обеспечивается отвод полученного высокого напряжения.

Чтобы увеличить магнитное поле, обмотки наматывают вокруг металлического сердечника. В некоторых случаях для избежания перегрева обмотки и сердечник заливают трансформаторным маслом (оно не только охлаждает систему, но и является изолятором).

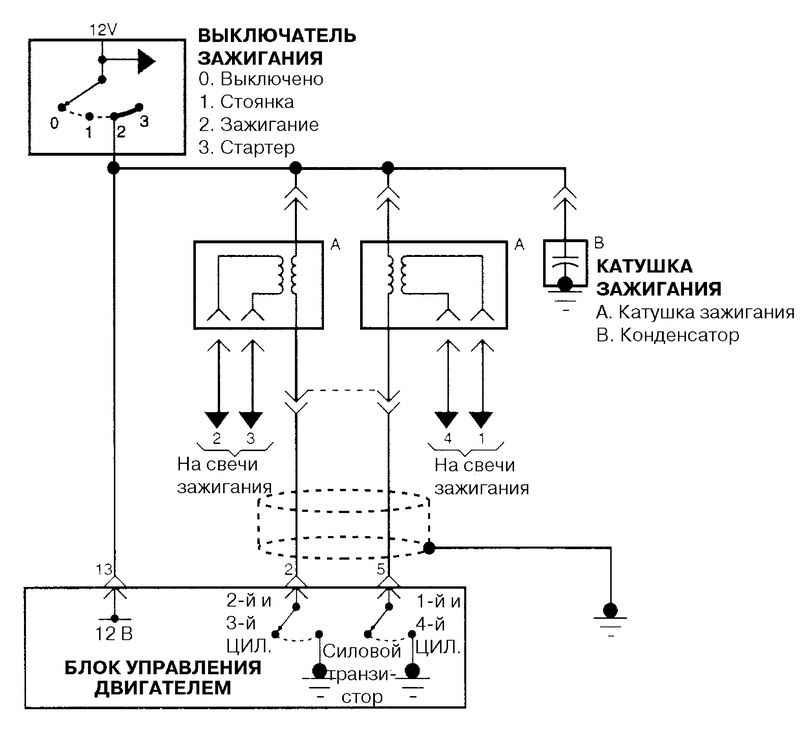

Теперь перейдем к рассмотрению индивидуальной катушки зажигания. Здесь также имеются две обмотки, однако отличие состоит в их расположении. В частности, они намотаны в обратном порядке. Первичная обмотка имеет сердечник внутреннего типа, а вторичная — внешнего типа.

Индивидуальные катушки зажигания устанавливают в системах с электронным зажиганием. Поэтому их конструкция усложнена. Так, для отсечения значительного тока во вторичной обмотке предусмотрен диод. Также особенностью индивидуальной катушки является тот факт, что полученное высокое напряжение идет не на распределитель (как в классических системах), а непосредственно на свечи зажигания. Это стало возможным благодаря конструкции, в которую были включены изолированный корпус, стержень и пружина.

Еще один тип катушки — двухвыводная. Она подает напряжение сразу на два цилиндра. Существует несколько их разновидностей. Как правило, такие катушки объединяются в один общий блок, который по сути является четырехвыводной катушкой зажигания.

Независимо от типа катушки зажигания, основным их техническим параметром, на который стоит ориентироваться при диагностике — это сопротивление обмоток. В частности, сопротивление первичной обмотки обычно находится в пределах 0,5. 3,5 Ом, а вторичной — 6. 15 кОм (эти значения могут отличаться у разных катушек, поэтому лучше найти справочную информацию именно по той модели, которая используется в вашем автомобиле). Замеры производятся с помощью традиционных приборов — мультиметров или омметров. Если полученное значение сильно отличается от указанного, то велика вероятность того, что катушка вышла из строя.

Также нужно быть в курсе того, что каждая катушка имеет различные показатели:

• сопротивление обмоток;
• длительность искры;
• энергия искры;
• ток искры;
• индуктивность первичной обмотки.

Поэтому для того, чтобы понять насколько показания катушки соответствуют норме, необходимо уточнить технические характеристики вашей отдельно взятой катушки. Это вам особенно пригодится если пропала искра, поскольку катушка зажигания является одним из первых элементов системы, которые подлежат проверке.

Механическая часть

Напряжение подаётся на заданную цепь при определённом положении ключа. Цвет зависит от года выпуска автомобиля. Как правило, такая неполадка приводит к облому ключа зажигания, что, в свою очередь, требует дополнительных растрат на приобретение новой детали.
Разблокировка Берем шило и вставляем его в отверстие, поджимая им фиксатор. Если схемы нет или она утеряна, то читаем дальше.
Они при этом забывают, что электричество может воздействовать не только на руку, но и на детали авто. Прочтёте за 6 мин.
Часто подобная неисправность заканчивается обломом ключа зажигания и, как правило, заменой замка зажигания ВАЗ Механическая часть Зачастую отказ замка зажигания по механической части провоцируют: тугое проворачивание ключа зажигания; заклинивание в одном из положений.
Механическая часть установлена непосредственно в самом замке зажигания.
Стало быть, ключ замыкает контакты цепи зажигания, тем самым запуская двигатель автомобиля. После снятия замка, сдергиваем стопорное кольцо с его обратной стороны и устанавливаем новую контактную группу как на фото.
Для замены необходимо: Отключить аккумуляторную батарею Снять пластмассовый кожух, предварительно открутив винты его крепления. Это поможет им подключить деталь без особых проблем.
ЭЛЕКТРООБОРУДОВАНИЕ АВТОМОБИЛЯ.

КАК ПРОВЕРИТЬ КАТУШКУ ЗАЖИГАНИЯ? ЗАМЕНА КАТУШКИ ЗАЖИГАНИЯ ВАЗ 2107

Всем привет. Про катушку зажигания мы неоднократно говорили на нашем сайт ВАЗ Ремонт. Сегодня мы снова поднимем вопрос неисправности катушки зажигания и расскажем, как определить неисправность катушки, как проверить, а также заменить катушку зажигания на ВАЗ 2107 своими руками.

НЕМНОГО ТЕОРИИ…

Катушка зажигания на автомобилях необходима для преобразования тока низкого напряжения 12 В в высокий ток — 11-20 кВ, который необходим для образования искры на свечах зажигания. Что происходит дальше известно, наверное, всем!? Искра воспламеняет рабочую смесь и происходит выброс энергии, который приводит в движение поршни. Как я уже говорил в своих предыдущих статьях, катушка зажигания – это своего рода трансформатор, который также можно назвать миниатюрной автомобильной “подстанцией”.

На “семерке”, как правило, используются контактные системы зажигания типа Б-117 А. Сама катушка располагается в моторном отсеке и крепится к левому брызговику на две шпильки. Также встречаются на ВАЗ 2107 и бесконтактные системы зажигания (БСЗ), в данном случае используются катушки типа 27.3705, маслонаполненные с разомкнутым магнитопроводом, а также типа 3122.3705 сухие с замкнутым магнитопроводом.

ПРИЗНАКИ НЕИСПРАВНОСТИ КАТУШКИ ЗАЖИГАНИЯ

Если после поворота ключа в замке зажигания вы услышали, что стартер крутит, но мотор не заводится, то как правило, это может означать, что катушка зажигания работает некорректно или вышла из строя. Хотя причин, по которым мотор не запускается, когда вы пытаетесь его завести, существует очень много: свечи, ВВ-провода, проблемы в топливной (насос, топливный фильтр, забита магистраль), и так далее…

НО ЕСЛИ ВСЕ-ТАКИ ПРИЧИНА В КАТУШКЕ ЗАЖИГАНИЯ, ТО ПОНЯТЬ ЭТО МОЖНО ПО ТАКИМ СИМПТОМАМ:

1. Отсутствует искра на свечах;
2. На ВВ-проводах нет тока;
3. Визуальные дефекты (трещины и сколы на корпусе катушки);
4. Запах горелого под капотом, который оставляет следы плавления катушки зажигания (сгорела обмотка первичная или вторичная).

КАК ПРОВЕРИТЬ КАТУШКУ ЗАЖИГАНИЯ ВАЗ 2107?

Проверка зажигания на ВАЗ 2107 выполняется с использованием мультиметра или омметра.

• Необходимо отключить провода от клемм катушки зажигания.
• И подсоединить к выводам первичной обмотки катушки зажигания электроды мультиметра.
• Проверьте сопротивление. Сопротивление первичной обмотки на катушке типа Б-117 А, при температуре 20°С должно быть примерно 3-3,5 Ом, для катушки типа 27.3705 — 0,45-0,5 Ом.
• Подключите мультиметр к высоковольтному выводу «+Б», для того чтобы измерить сопротивление на вторичной обмотке. Сопротивление вторичной обмотки, на катушке типа Б-117 А при температуре 20°С должно быть 7,4-9,2 кОм, для другого типа катушки — 27.3705 (нормальным сопротивлением считается — 5-0,5 кОм).

КАК ЗАМЕНИТЬ КАТУШКУ ЗАЖИГАНИЯ НА ВАЗ 2107

Катушка в большинстве случаев неремонтопригодная, то есть починить ее практически невозможно, поэтому в случае неисправности катушки зажигания ее придется менять. Замена катушки на ВАЗ 2107 производится довольно просто, с этим заданием под силу справиться любому начинающему автовладельцу.

ДЛЯ РАБОТЫ ВАМ ПОТРЕБУЮТСЯ:

1. Торцевые головки на “8” и “10”;
2. Новая катушка зажигания.

Собственно сам процесс замены:

• Первым делом снимаем “-” клемму с АКБ.
• Далее вынимаем центральный ВВ-провод вывода катушки, для этого достаточно просто потянуть его вверх, приложив минимум усилий.

Головкой на “8” откручиваем гайки крепления клемм проводов, подключенных к контактам катушки.

• Далее снимаем саму катушку, для этого откручиваем две гайки крепления катушки.
• Снимаем катушку зажигания и ставим на ее место новую.

Дальнейшая сборка производится в обратной последовательности.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

В пробках греется двигатель ваз 21124, причины, признаки перегретого двигателя, что делать

Как поменять генератор на ваз 2107

ВАЗ 2110 газы в расширительном бачке, основные причины, как устранить

Проверка катушки зажигания ваз 2114 инжектор

Сколько бензина остается в баке когда загорается лампочка у ВАЗ 2107, плюс таблица других марок

Пропали тормоза на ваз 2107 педаль проваливается

Как регулировать фары на ваз 2109, где находятся регулировочные болты, когда надо регулировать

Как проверить давление масла в двигателе ваз 2112 16 клапанов

Почему искра может отсутствовать?

Перечень ситуаций, по которым может отсутствовать искра в автомобильных свечах, очень велик, на это повлиять может всё что угодно. Попытаемся выделить наиболее часто появляющиеся причины на моделях 2109, 2114, 2110, 2106 автоконцерна ВАЗ:

• слабый заряд АКБ;
• проблема во ВВ-проводах;
• присутствуют неполадки в катушке зажигания;
• проблемы с цепью низких напряжений;
• проблемы с распределителем зажигания.

Также внимание надо обратить на то, какого качества контакты и электрические узлы. Контакты, конечно, можно проверить довольно легко, подёргав их немного пальцами рук

Кроме этого, желательно осмотреть все элементы системы зажигания. Если на них присутствует грязь, масло, вода — их надо тут же вытереть сухой тряпкой. После этого можно попробовать заводить автомобиль.

Проверяем” катушку зажигания

Чтобы провести диагностику катушки, нужно достать основной провод из крышки распределителя. Далее, пробуем провернуть стартёр, дабы увидеть искру от провода.

• Искра образовалась — это говорит об исправности катушки. Значит, проблема заключается в прерывателе.
• При отсутствии искры неисправность искать надо в катушке зажигания.

Если было определено, что проблема заключается именно в катушке зажигания, то её придётся менять. В «немолодых» автомобилях ВАЗ, особенно 2109, 2106, 2114, 2110, это явление отнюдь не редкое.

Проверяем распределитель зажигания

Если есть вероятность того, что проблема заключается именно в прерывателе, то, чтобы произвести диагностику, нужно проводить осмотр его крышки с внутренней стороны:

• Визуально крышка цела и не имеет признаков поломки — промыть, лучше бензином, и поставить на место.
• Есть какие-то видимые признаки поломки или есть какие-либо трещины — требуется замена крышки.

Также нужно проверить на прерывателе центральный его контакт на наличие «зависаний». Это сделать легко: достаточно переместить его угольный наконечник.

Ещё одна проверка, которую можно и даже нужно произвести, — это проверка изоляции ротора прерывателя. Делается это так:

• Сперва центральный ВВ-кабель располагается на расстоянии пяти — восьми миллиметров от электрода.
• Далее, нужно замкнуть и разомкнуть несколько раз контакты. Это всё сделать надо при включённом зажигании.

Если в этом небольшом зазоре проскакивает хоть малейшая искра — это говорит о неисправности ротора. В подобных ситуациях он идёт под замену.

Проверяем цепь низкого напряжения

Для проведения диагностики подобной цепи можно воспользоваться контрольной лампой на 12 вольт мощностью до трёх ватт. Эту лампочку необходимо включить одним контактом на массу авто, другим — на клемму низкого напряжения. После манипуляций с подключением вручную замыкаются контакты прерывателя и включается зажигание. Если цепь исправна, то при замкнутых контактах лампочка тухнет, при разомкнутых — горит. Когда этого не происходит — нужно начинать поиск проблемы в обмотке катушки или в кабелях.

Если же лампа горит постоянно, то это указывает на один из видов неисправностей:

• Контакты прерывателя сильно окислены.
• Провод, ведущий от рычага к клемме прерывателя, оборван.
• Провод, который соединяет корпус с подвижным диском, оборван.

Окисленные провода нужно очистить, после чего система заработает. В любом другом случае необходимо более углублённое вмешательство.

Признаки и причины неисправности катушки зажигания

Многие полагают, что нагревание катушки в процессе работы является неисправностью. Однако это не так. По обмотке проходит ток высокого напряжения, поэтому возможно незначительное нагревание катушки.

Признаки неисправности

Основные признаки неисправной катушки следующие.

1. Отсутствие искры. Это самый распространённый признак, при котором невозможно завести двигатель. Катушка в этом случае подлежит замене.
2. При запуске двигатель начинает работать и сразу же глохнет. Причиной этого также является неисправная катушка.
3. Двигатель стабильно работает, не перегревается, но увеличивается расход топлива.

Открыв капот, можно увидеть отсутствие искры при запуске двигателя

Также существует ряд косвенных признаков неисправности катушки, которые до определённого времени не влияют на работоспособность двигателя, но проявятся в ближайшем будущем:

1. Механические повреждения корпуса катушки, которые можно заметить невооружённым глазом.
2. Обрывы в обмотках катушки.
3. Перегрев катушки.

Кроме этого, водителя должно настораживать неравномерное распределение нагара на свечах, а также невозможность запустить мотор с первого раза. Если существуют хотя бы малейшие сомнения в работоспособности катушки зажигания, её лучше сразу проверить, не допуская возможности выхода её из строя в дороге.

Причины неисправности

Специалисты выделяют две причины, по которым катушка зажигания может выйти из строя.

1. Использование свечей зажигания низкого качества. Дешёвые свечи вырабатывают обратные газы, что, в свою очередь, может вызвать пробои в изоляторах. Как следствие, наконечники катушки быстро выйдут из строя, и придётся менять катушку вместе со свечами.
2. Сильный перегрев корпуса катушки. Сама катушка должна работать в любых температурных условиях. Однако при частых перегревах двигателя катушка тоже будет испытывать температурные перегрузки. Это обычно случается при агрессивной манере езды или проблемах с системой охлаждения двигателя.

Качество свечей напрямую влияет на работоспособность катушки зажигания

Если устранить возможность появления этих причин, можно заметно увеличить срок службы катушки.

Диагностика катушки зажигания

При подозрении на неисправность катушки прежде всего следует проверить, подаётся ли на неё напряжение. Для этого потребуется:

• мультиметр;
• плоскогубцы с изоляцией;
• резиновые перчатки.

Проверить катушку мультиметром можно как на машине, так и сняв её с кузова

Сама проверка производится следующим образом:

1. Включается подача напряжения на катушку.
2. К клемме Б+ и массе подсоединяется мультиметр. Он должен показать 12 В.
3. Если напряжение на катушку не поступает, то неисправен замок зажигания.
4. Если напряжение поступает, измеряется сопротивление первичной и вторичной обмоток. Для этого контакты мультиметра присоединяются сначала к выводам одной обмотки, а затем — к выводам другой. Для первичной обмотки нормальным считается сопротивление 3–4 Ома, для вторичной — не более 7–9 Ом.

Подключение производится по очереди к каждому из контактов катушки и к массе автомобиля
