Что такое адсорбер в автомобиле, признаки неисправности, как заменить?

Для чего его убирают некоторые автомобилисты?

Многие автолюбители принимают решение убрать работоспособный адсорбер, считая его ненужным элементов в автомобиле. При этом обосновать действия могут не все автолюбители.

Одни водители уверены, что наличие адсорбера приводит к снижению динамики машины, другие — к росту «прожорливости» транспортного средства, а третьим такое устройство и вовсе кажется лишним.

Есть и такая категория автолюбителей, которые убирают устройство в случае его поломки и уже не возвращают новый элемент на место. Причина — дороговизна адсорбера, о которой упоминалось выше.

Работа по отбрасыванию адсорбера (при знании некоторых аспектов) занимает не более 5 минут. Все, что требуется — надеть фильтр тонкой очистки на трубку от сепаратора.

В этом случае топливные пары направляются в атмосферу. При этом трубка от клапана перекрывается, а программа ЭБУ корректируется. Если не выполнить последнее действие, то появляется ошибка.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Аквапланирование автомобиля, что нужно знать, как избежать

Сколько служит адсорбер и каковы первые признаки его неисправности?

Как и любое другое устройство, адсорбер не «бессмертен» и рано или поздно ломается. Его ресурс зависит от многих факторов — частоты эксплуатации автомобиля, качества топлива и так далее.

Определить неисправность изделия визуально нереально. Но существует ряд признаков, которые сигнализируют о проблеме почти сразу после ее появления.

Среди таких признаков стоит выделить:

1. Повышенное давление в баке, которое проявляет себя «шипением» при откручивании крышки емкости с топливом. Причина явления — накопление паров, которым некуда уходить.
2. Плавание оборотов автомобиля на «холостых». Сложность в том, что причин здесь много, да и проявляет себя неисправность реже. Игнорировать проблему все равно не стоит. Вопрос с «плаванием» оборотов на «холостых» стоит рассмотреть отдельно. Для проверки подозрений необходимо отбросить трубку, которая ведет от коллектора к клапану, и установить заглушку (альтернатива — перегнуть или перетянуть трубку). Если неисправность не пропадает, то высока вероятность загрязнения адсорбера.
3. Снижение динамики во время набора скорости. Эта проблема объясняется падением производительности топливной помпы по причине недостатка разряжения в емкости с топливом.
4. «Молчание» клапана. Опытные автолюбители знают, что в процессе разгона работа клапана легко диагностируется — он начинает постукивать или клацать. Если этого нет, то неисправность скоро себя проявит.

В упомянутых ситуациях единственно правильно решение — поменять неисправный узел и поставить новый адсорбер. При этом выполнение работ занимает не больше 15 минут (последовательность действий при замене рассмотрена ниже).

Как проверить клапан адсорбера

Принцип проверки на большинстве автомобилей одинаков, но мы рассмотрим на примере Шевроле Лачетти.

Проблемы с клапаном продувки адсорбера можно разделить на несколько основных пунктов:

• не приходят импульсы на клапан
• неисправность обмотки клапана
• заклинивание клапана в открытом положении
• заклинивание клапана в закрытом положении

Проверить целостность проводки и работоспособность клапана можно как программными методами, так и обычным мультиметром. А вот проверить герметичность клапана можно только физически.

Проверить импульсы, проводку и обмотку клапана очень просто программой Chevrolet Explorer, во вкладочке «управление механизмами — тест клапана продувки адсорбера». При нажатии на кнопку «ВКЛ» в диаграмме программы мы увидим вот такие сигналы

Это означает, что ЭБУ дает команду на клапан. Вместе с этим от клапана будет исходить звук щелчков в такт с этими сигналами, что, в свою очередь, означает, что импульсы до клапана доходят и обмотка целая, так как клапан срабатывает.

Кстати, если у Вас ещё нет диагностического адаптера, тогда советую обязательно прочитать рубрику диагностики и приобрести адаптер.

Электрическая часть исправна. Это мы проверили. Но чтобы быть уверенными, что клапан не заклинил физически, его можно снять и проверить. Демонтируется он очень легко и на это у меня уходит не больше 30 секунд.

К клапану подключены две трубки и разъем с двумя проводами. Сам клапан даже не прикручен, а просто вставлен в своё рабочее место.

На фото одна трубка уже снята.

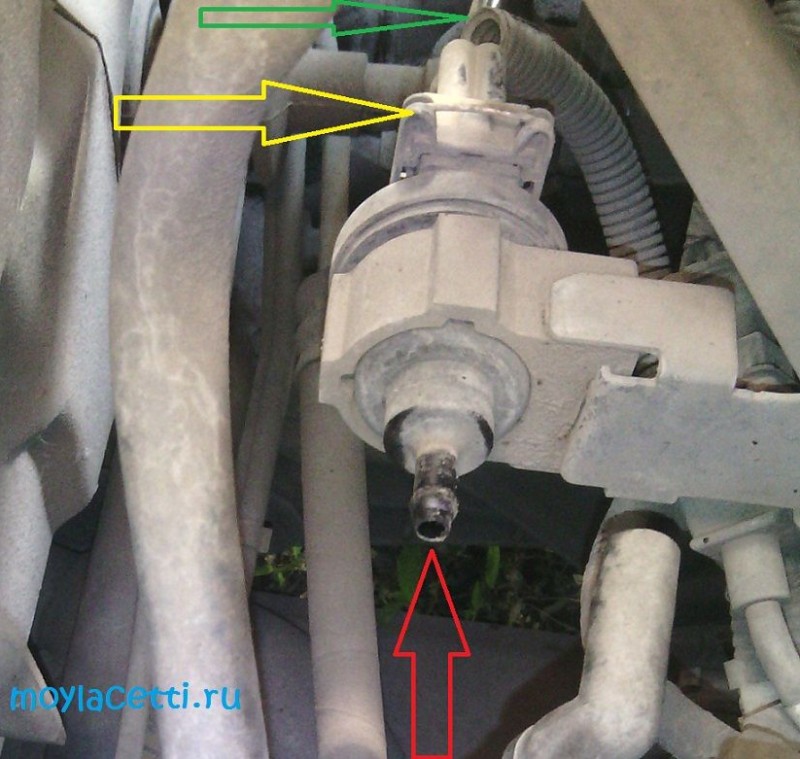

Чтобы снять клапан достаточно сдёрнуть две трубки, отмеченные зелёной и красной стрелкой(красная уже снята, а зелёная плохо видна с этого ракурса). Трубки снимаются просто и легко без всяких фиксаторов.

Затем нажать на металлический фиксатор и отстегнуть колодку проводов (показано желтой стрелкой)

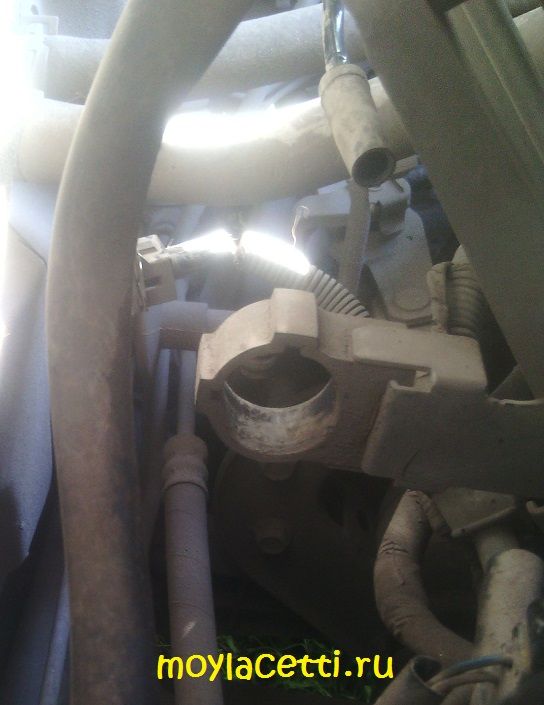

После этого надавить на штуцер, показанный красной стрелкой и клапан выйдет из своего посадочного места

Клапан является нормально закрытым, то есть без подачи напряжения он не пропускает воздух. Нужно это проверить любым доступным способом.

У меня для этих целей имеется шприц и кусочек вакуумной трубки, оставшейся после замены трубок датчика абсолютного давления.

Также необходима емкость с водой.

Нужно подключить шприц к тонкому штуцеру клапана, а толстый штуцер опустить в воду

Примечание. На толстый штуцер удобнее одеть отрезок шланга и опустить его в воду.

Давим на поршень шприца. Воздух при этом не должен проходить. То есть, в воде не должно быть пузырьков воздуха

При перемещении поршня шприца должно ощущаться сопротивление, а сам поршень стремится вернуться в первоначальное положение, что означает герметизацию клапана.

Осталось проверить только открытие клапана. Для этого берем два провода с такими мини-мамами

И подключаем к разъёму клапана адсорбера

Передвигаем поршень шприца и подключаем провода к аккумуляторной батарее. При подключении должен раздаться щелчок. Это значит, что клапан открылся.

В воде при этом будут видны пузыри воздуха

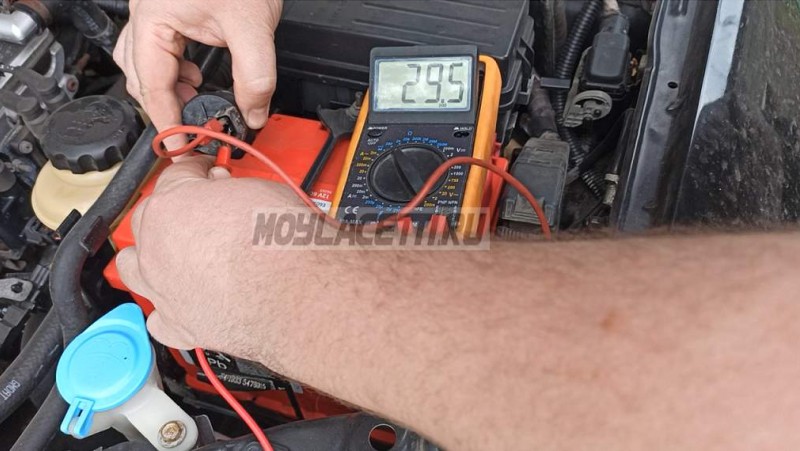

Можно также проверить сопротивление обмотки клапана. Оно должно составлять 25-30 Ом

Бывает такое, что клапан не открывается. Тогда его только менять на исправный.

Неисправности электромагнитного клапана

Если адсорбер почти все время находится в бесперебойном режиме, то клапан продувки может легко перестать функционировать. Это повлечет за собой повреждение бензонасоса. Если адсорбер не осуществляет правильную вентиляцию, то бензин постепенно будет скапливаться во впускном коллекторе.

Подобное приводит к довольно неприятным «симптомам»:

• На холостом ходу появляются так называемые провалы.
• Нарушается тяга (такое впечатление, что ТС постоянно теряет мощность).
• При запущенном двигателе не слышны звуки работающего клапана.
• Заметно повышается расход топлива.
• Во время открытия крышки бензобака раздается шипение и свист.
• Датчик топливного бака буквально живет своей жизнью (он может показывать, что бензобак полон, а через секунду – что в нем ничего нет).
• В салоне автомобиля появляется неприятный бензиновый «аромат».

Иногда фильтрующий элемент, наоборот, издает слишком громкие звуки, которые также не являются нормой. Чтобы удостовериться, что причиной служит именно неисправный клапан, а не ГРМ, достаточно резко нажать на газ. Если звуковой эффект остался таким же, то, скорее всего, проблема именно в клапане адсорбера.

В этом случае рекомендуется немного подкрутить регулировочный винт устройства. Однако закручивать его нужно не более чем на пол-оборота. Слишком сильная фиксация приведет к ошибке контроллера. Если такие манипуляции не помогли, то нужно провести более детальную диагностику.

Замена на Priora клапана адсорбера

Когда все признаки неисправности налицо, требуется замена. Если не заменить неисправный датчик своевременно, это может вызвать проблемы в топливной системе в целом. Для проведения работ по замене на LADA Priora потребуется мультиметр и небольшие отрезки проводов.

Извлечь сначала требуется адсорбер. Его нужно проверить. Необходимо подготовить авто и ослабив фиксатор отсоединить провода непосредственно от клапана продувки. На авто на «массу» подсоединить щуп мультиметра с обозначением «-».

Затем требуется включить зажигание. После проверить на выводе колодки проводов их напряжение. Все выводы имеют собственное обозначение, оно есть на колодке.

Помните, на выводе напряжение 12В. Если оно ниже, или его вообще нет, то дело в разряженной АКБ или в неисправности электронного блока авто.

Замена датчика происходит следующим образом: зажигание требуется выключить, сдвинуть вверх клапан, освободить фиксатор. Снять устройство с кронштейна. Для легкой сборки порядок подсоединения к датчику лучше пометить маркером.

Крестовой отверткой ослабить хомуты и отсоединить поочередно шланги. Сначала отсоединяется шланг идущий к адсорберу, далее шланг идущий к дроссельной заслонке, а точнее к ее корпусу. Теперь можно заменить датчик на новый, и собрать все в обратной последовательности.

Неисправности в системе улавливания топливных паров Лада Калина

Так как сам электромагнитный клапан не представляет собой сложного устройства, неисправностей у него, как таковых, немного – он может не открываться или не закрываться, когда это необходимо, или зависнуть в каком-нибудь определенном положении. Но виновником поломки может быть не только Evap-Solenoid, система улавливания бензиновых паров работает некорректно и по другим причинам:

• пережаты или засорены соединительные патрубки;
• в системе не создается нормального разрежения;
• из-за обрыва цепи отсутствует напряжение на клапане;
• полностью засорен угольный фильтр (что бывает редко);
• сбои дает блок управления.

Если КПА завис в открытом положении, и он не перекрывает канал, возможно проявление следующих дефектов:

• обогащается топливная смесь, отчего появляется «чернота» на электродах свечей зажигания;
• двигатель начинает работать неустойчиво, особенно это заметно на холостых оборотах;
• повышается расход бензина;
• понижается приемистость ДВС.

Когда канал EVAP постоянно перекрыт клапаном продувки, в бензобаке создается избыточное давление паров, из-за этого:

• возникает риск поломки бензонасоса;
• может выйти из строя датчик уровня топлива.

Необходимо отметить, что продувка происходит в определенном режиме после запуска двигателя, программа выполняется в зависимости от оборотов коленчатого вала, и на холостом ходу система не работает. Импульс на КПА поступает, если:

• охлаждающая жидкость нагрелась до температуры не ниже 75 градусов Цельсия;
• дроссельная заслонка открыта не менее чем на 4%;
• автомобиль движется со скоростью более 10 км/ час (но это необязательное условие).

Неполадки в электрической части EVAP фиксируются блоком управления, а на панели приборов загорается контрольная лампа Check Engine. Определить код неисправности можно с помощью специального диагностического сканера или компьютера с установленной программой, наиболее распространенные ошибки в системе улавливания паров, определяемые диагностическим устройством – P0441 и P0455.

Меняем устройство своими руками

Чтобы поменять адсорбер, достаточно выполнить ряд легких манипуляций. При этом существует два решения — сделать работу своими руками или отправиться на СТО, доверив проблемы специалистам.

Плюсы первого варианта — экономия средств и высокая скорость работ. Последовательность действий следующая:

• Демонтировать старую деталь, освободив ее от фиксирующих элементов и отбросив трубку, через которые к дросселю поступают топливные пары.
• Отбросить колодку и провода.
• Объединить трубку выхода топлива из сепаратора и продувной клапан.
• Снять кронштейн посредством скручивания трех болтов.

Время выполнения работы — 15-20 минут.

Как только неисправный узел демонтирован, приступайте к монтажу нового устройства.

Здесь последовательность следующая:

• Длинный кусок трубки из резины подключайте к шлангу, через которую топливные пары идут в продувной канал.
• Короткую часть трубки подключайте к трубке забора от сепаратора.
• Ставьте адсорбер на место.
• Трубку подачи паров подключайте к каналу продувки, который устанавливается на крышке мотора.
• Подключайте колодку с проводами.
• Устанавливайте трубку между продувным каналом и адсорбером. Проследите, чтобы материал, из которого изготовлена труба, был устойчив к действую масла и бензина.

На Калине стучит клапан адсорбера

Многие собственники автомобилей Lada Kalina сталкиваются с проблемой – во время работы двигателя из-под капота слышится непонятный цокот, при выявлении причины возникновения шума выясняется, что звук раздается из клапана продувки. Хотя на работу автомобиля стук никак не сказывается, некоторых автовладельцев он раздражает, и собственники авто хотят от него избавиться. «Побороть» неприятный цокот можно, необходимо только произвести следующие действия:

• снять клапан и внимательно его осмотреть;
• сбоку найти регулировочный винт, он будет сверху залит эпоксидной смолой;
• отковырнуть эпоксидку, завернуть винт на половину или три четверти оборота;
• установить клапан на место, проверить изменения в работе ДВС.

Больше закручивать винт нельзя, в этом случае КПА перестанет открываться, а лампа диагностика двигателя на панели приборов зафиксирует ошибку. Также стоит отметить, что некоторые водители путают цокот электромагнитного клапана с детонацией, но в принципе, звуки различить можно. Просто следует учесть, что детонация возникает под нагрузкой, например, при движении груженого автомобиля в гору, еще в этом случае говорят «звенят пальцы».

Какие неполадки возникают в работе устройства

Адсорбер часто засоряется и со временем может полностью выйти из строя. Все неисправности определяются достаточно легко по ряду признаков. Это может быть видно по повышению давления в баке – пары остаются в пространстве и начинают воздействовать на стенки. Заметить это можно в то время, когда отвинчивается крышка бака, – слышно шипение.

Бывают случаи, когда крышка топливного бака выстреливает из горловины. Это свидетельствует о том, что давление достигло критического уровня и адсорбер необходимо оперативно заменить.

Если очищающее устройство неисправно, возможны перепады оборотов двигателя. Владельцы ВАЗ часто снимают адсорбер, однако на практике далеко не все так просто, лишних деталей в машине не бывает.

В случае демонтажа устройства важно подумать о том, что делать с парами бензина, которым будет некуда выходить. Возможно, понадобится повторная настройка ЭБУ, потому что бортовой компьютер может найти поломку в работе топливной системы и перевести автомобиль в аварийный режим

Соответственно, нормально ездить на машине не получится.

Слабым местом в системе адсорбции является продувочный клапан. Ремонт данного узла можно произвести и самостоятельно. Для этого потребуется плоская отвертка

Действовать надо с определенной осторожностью, потому что фиксатор клапана нередко изготавливается из пластика, и сломать его очень просто. Само крепление располагается на крышке мотора

Здесь также есть хомуты, которые требуют бережного отношения к себе. После их демонтажа можно снять неисправную деталь.

Если попробовать продуть клапан и из него выйдет воздух, то деталь сломана. Исправный элемент не будет ничего пропускать. Определить проблему клапана можно по признаку плохого старта машины «на горячую». Помимо этого, значительно увеличивается расход бензина.

Если не решить эту проблему, не стоит удивляться тому, что скоро засветится Check Engine, а также пострадает динамика разгона.

При нарушении герметичности адсорбера и выходе из строя клапана продувки возможна неравномерная работа двигателя на холостом ходу вплоть до того, что мотор заглохнет.

Ремонт клапана:

1. Наверху детали расположен регулировочный винт, который залит эпоксидной смолой.
2. Вкручивайте этот винт до упора и не забывайте считать обороты. Это нужно для того, чтобы впоследствии вернуть клапан прибора в то же положение, что было ранее.
3. Капните в штуцеры клапана чуть-чуть промывочной жидкости для карбюратора.
4. Продуйте клапан в открытом положении при помощи сжатого воздуха.
5. На этом ремонт завершен.

Причиной неисправностей клапана адсорбера является топливо плохого качества. Соответственно, не стоит сразу же покупать новую деталь. Сначала попробуйте ее отремонтировать.

Неисправность адсорбера также проявляется в том, что в салоне чувствуется запах бензина. Зачастую это свидетельствует, что в системе очистки произошел обрыв какого-либо патрубка адсорбера. В ином случае это может быть отказ клапана. Что с ним делать, вы уже знаете.

Клапан также может выйти из строя по причине нагрева от радиатора. В этом случае поможет только замена детали, потому что качество материалов, используемых при ее изготовлении, оставляет желать лучшего.

Решением проблемы может стать перенос самого клапана ближе к адсорберу.

3 Ремонт электромагнитного клапана – как снять своими руками?

На различных моделях автомобилей система EVAP работает по единому принципу, который был описан ранее в статье, однако крепления клапанов и шлангов различаются. Чтобы диагностировать неисправность или заменить электронный клапан, его необходимо снять. Для этого нужен набор ключей и отверток и следование инструкции. На большинстве отечественных автомобилей (Лада Калина, Лада Приора, Гранта) и иномарках отечественного производства (Solaris, некоторые модели Skoda) устанавливается система похожего типа, с креплением патрубков на пластиковые фиксаторы. Для снятия непосредственно клапана продувки, например в случае, если диагностика показала какую-либо электронную ошибку по блоку ЭБУ, необходимо отключить минусовую клемму от аккумулятора. Далее следует отщелкнуть по два фиксатора от трубок соединения и отсоединить колодку жгута с проводами. Теперь снимите входящий и выходящие шланги и при помощи ключа на 13 (или иной размерности, в зависимости от конкретной модели авто) выверните два болта от кронштейна крепления к трубе от коллектора.

Снятие клапана продувки

Сам клапан снимается в сборе с кронштейном крепления, и в том случае, если его необходимо заменить, рекомендуется обратить внимание на серийный номер и маркировку детали, чтобы новая соответствовала оригиналу. Проверить его работоспособность своими руками можно с помощью простого шприца (10 мл) и шланга-переходника, которым может служить штатная трубка подвода воздуха

Один конец соединяется со шприцом, другой – с входным штуцером на клапане. Теперь вытяните шприц на максимум и немного подождите. Понять, создается ли внутри разряжение, можно по стремлению шприца вернуться в исходное положение. Если этого не происходит, скорее всего, клапан не работает. После этого подсоедините к специальным отверстиям клапана провод от сети с постоянным напряжением 12В, он должен закрыться. Если и этого не происходит, значит, он полностью неисправен, и необходима замена или установка заглушек на впускные шланги.

Поломка клапана продувки

Функционирует клапан по принципу электромагнитной индукции. Неисправный запорник, как его еще можно назвать, издает щелчки и шипение при выпуске неочищенных паров из бензобака. Табло панели машины включает сигнал поломки, проведенная диагностика точно покажет неисправность.

Причины сбоя в работе:

• замкнула обмотка;
• оборвались проводки;
• механическое повреждение.

Неисправная деталь адсорбера ремонту не подлежит, ее необходимо только заменить. Эту несложную процедуру можно сделать самостоятельно. В последних моделях Приоры он находится под крышкой мотора, и снять его не представляет труда.

• разъединить проводки;
• размягчить патрубок горячей водой;
• снять и поменять клапан;
• опять использовать кипяток и мягкую трубку зажать, можно с помощью хомутика.

• сделать обрез шлангочки по краю детали;
• поставить новый запорник;
• патрубок нагреть и одеть на место.

Не забыть присоединить адсорбер в изначальное положение и провести прошивку электронного блока управления.

Клапан продувки адсорбера

Эту статью я решил назвать именно так, хотя непосредственно клапан адсорбера здесь не является главным действующим лицом. Всё началось с того, что у меня загорелась лампа неисправности двигателя (загорелся check engine ). Я дождался очередного ТО (благо случилось это незадолго перед плановым ТО) и сообщил об этом сотрудникам автосервиса. Они выполнили диагностику и сказали, что виной тому клапан продувки адсорбера, но этого клапана у них в наличии нет, а ездить пока можно и так. Надо сказать, что на тот момент оставалось две недели до окончания гарантии, но они клятвенно заверили, что поменяют клапан бесплатно, даже если на момент прихода клапана на склад гарантия уже кончится.

Я обрадовался (несмотря ни на что, я не перестаю верить людям)))), и в статье Три года на Приоре поспешил написать, что клапан адсорбера мне заменили по гарантии. Однако сильно поспешил…

Как вы уже догадались, никто мне ничего бесплатно менять не собирался. После нескольких десятков телефонных звонков в автосервис, я пришёл к неутешительному выводу, что меня в очередной раз надули. Идти в суд из-за такой мелочи не было ни времени, ни желания. И я решил поменять клапан продувки адсорбера на Приоре самостоятельно. Но, опыт общения с автосервисами меня всё-таки чему-то научил, и я решил проверить, действительно ли дело в этом злосчастном клапане.

Штатный компьютер Приоры показывал ошибку 4. Эта ошибка датчика температуры охлаждающей жидкости. Конечно, это могла быть случайная ошибка. Возможности использовать другой компьютер или подключить ноутбук у меня не было, поэтому я попытался определить источник проблемы по симптомам. А симптомы были такие:

• Иногда (редко) двигатель на холостых оборотах работал не очень устойчиво
• Совсем немного (практически незаметно – чистая интуиция) увеличился расход топлива
• Иногда горячий двигатель не заводился с первого раза
• Двигатель стал хуже тянуть (особенно на малых оборотах), но тоже не намного хуже

Полазив в интернете, я пришёл к выводу, что неисправность всё-таки как-то связана с воздухом. И в нескольких источниках я прочитал, что причиной данной проблемы могут быть износившиеся резинки на штуцерах выпускного коллектора (см. рис. 1).

Рис. 1. Клапан продувки адсорбера.

По разным причинам эти резиновые заглушки портятся и теряют герметичность. Через образовавшиеся отверстия (рис. 2) начинается подсасывание воздуха, что и приводит к незначительным нарушениям в работе двигателя.

Рис. 2. Испорченная заглушка.

В Интернете пишут, что вместо этих резинок можно поставить резинки от штуцеров прокачки тормозных цилиндров. Наверно, можно поставить и другие подходящие резинки. Однако у меня под рукой был только скотч. Этим скотчем я и замотал аккуратно повреждённую резинку (рис. 3).

Рис. 3. Ремонт заглушки с помощью скотча.

И, о чудо – лампочка неисправности двигателя погасла (конечно, после сброса ошибок). Разумеется, скотч – это временное решение проблемы. Скорее всего, он не выдержит перепадов температур, особенно зимой. Но я уже отъездил несколько недель, пока всё нормально.

Вывод : какими бы развитыми не были средства диагностики, работают с ними люди, которые далеко не всегда имеют достаточную квалификацию. И вполне может быть, что и в вашем случае вместо приобретения нового клапана адсорбера за 1500…2000 рублей (или около того) вы решите проблему с помощью скотча и такой-то матери)))))

Ну а если подозрение на клапан адсорбера у вас всё равно есть, то проверить его работу можно подручными средствами.

Отключаем минусовую клемму аккумулятора и снимаем клапан продувки адсорбера, который держится на пластмассовой крышке двигателя с помощью защёлки (рис. 1). Отсоединяем питание клапана и шланги подвода/отвода воздуха. Затем пытаемся продуть клапан через отверстия для шлангов. Исправный клапан при отключенном питании закрыт, то есть он не должен продуваться.

Затем аккуратно подцепляем к разъёмам питания клапана два провода и подключаем их к аккумулятору (полярность роли не играет). Клапан должен тихо щёлкнуть, то есть открыться. Снова пытаемся продуть клапан, теперь воздух через клапан должен проходить свободно, то есть при подаче питания клапан открывается. Отключаем питание – клапан снова должен закрыться и перестать продуваться.

Если всё это вам удалось, значит, сам клапан с вероятностью 99,99% исправен. Однако, остаётся вероятность неисправности цепей управления клапаном. Но это уже другая история…
