Система вентиляции картерных газов

Как очистить систему вентиляции картера на ВАЗ 2110-ВАЗ 2112?

Примечание! Перед тем как приступить к работе, снимите корпус воздухофильтра, так как он мешать сильно будет, если Вы не умеете это делать, то ознакомьтесь со статьёй, под названием: «Замена корпуса воздушного фильтра на десятках»!

Снятие: 1) Тяжелее всего снимать крышку ГБЦ остальные же детали которые относятся к системе вентиляции (А это в основном шланги), снять проще простого, в общем начнём, сперва разъединить провода будет нужно между собой, а именно верхние разъёмы (см. фото 1) и нижние разъёмы (Указаны красной стрелкой), как только это будет сделано, снимите разъёмы, для этого сожмите пальцами две защёлки на одном разъёме и снимите его (см. фото 2) и то же самое проделайте с другим разъёмом, просто не сняв, они мешать будут, да и вообще крышку ГБЦ Вы без снятия этих разъёмов не снимите, потому что провода просто не дадут это сделать, оба разъёма сидели на кронштейнах, поэтому отверните болты их крепления и снимите оба кронштейна с крышки ГБЦ, более подробно как это сделать, смотрите на фото 3 и 4 ниже.

2) Теперь выпускной коллектор снимите с крышки ГБЦ, он крепится на болтах и кстати, когда Вы его снимите, замените все уплотнительные кольца, во-первых они стоят не дорого и во-вторых после замены, Вы будете 100% уверены в том, что воздух нигде пропускать коллектор не будет, так как кольца то новые будут стоять, более подробно как это сделать, Вы можете вычитать в статье под названием: «Замена ресивера на 16 клапанном автомобиле».

3) Затем приступайте к снятию шлангов, они держаться за счёт хомутов, хомуты ослабляются при помощи отвёртки или гаечных ключей если отвёрткой не удобно работать, все хомуты которые Вам нужно будет ослабить и все шланги которые Вам нужно будет снять, Вы можете увидеть на фотографиях чуть ниже:

Примечание! Снятые шланги промойте при помощи бензина или керосина, потом их нужно просушить на солнце и если есть возможность, то ещё продуйте сжатым воздухом их (Компрессором например), перед установкой убедитесь что шланги сухие, при необходимости вытрете их на сухо при помощи тряпки и кстати, все те места куда шланги подсоединяются, тоже тряпочкой аккуратно прочистите и удалите всю грязь с них!

4) Когда всё будет закончено, снимите крышку с Головки Блока Цилиндров, она крепится на пятнадцати болтах, данные болты выкручиваются торцевым ключом или накидной головкой и воротком «на 8», потом отвёрткой крышка отделяется от ГБЦ и снимается с автомобиля, удобней всего её отделять от ГБЦ в тех местах, где специальные выступы есть для этого, один из таких выступах указан синей стрелкой.

5) После того как крышка ГБЦ у Вас будет на руках, гаечным ключом или накидным, отверните шесть болтов которые сепаратор крепят к ней (Несколько болтов указано на большом фото) и отсоедините его от крышки (см. маленькое фото).

Примечание! Данный сепаратор является неотъемлемой частью системы вентиляции картерных газов, в нём есть такая деталь как маслоотражатель, чтобы его вытащить, сжать боковые фиксаторы будет нужно при помощи пассатижей (см. фото 1,2), на маслоотражатели будет установлено резиновое уплотнительное кольцо, его подцепив отвёрткой, тоже снять нужно (см. фото 3,4) и заменить его на новое, если такое кольцо трудной найти в автомагазинах, тогда разрешается не менять его если оно будет в нормальном состоянии, а именно: Оно не должно быть сильно обжато, резина не должна загрубеть и потерять свою эластичность, а так же на кольце не должно быть трещин и другого рода повреждений!

Установка: Установка всех деталей производится в обратном порядке снятию, но перед установкой, всё промойте тщательно бензином или керосином, к самой крышке ГБЦ это тоже относится, на ней не должно быть грязи, а так же зачистите от старого герметика (Отвёрткой или мелкозернистой шкуркой) поверхность куда крышка ГБЦ устанавливается, после зачистки, обезжирьте её и нанесите новый герметик, так как это показано на маленьком фото ниже:

Дополнительный видео-ролик: Интересный ролик, который немного даст Вам дополнительной информации по системе вентиляции картерных газов, расположен чуть ниже:

Вопросы эксплуатации клапана вентиляции картерных газов

Самая распространенная проблема, приводящая к закупориванию клапана – накопление отложений углерода на гнезде или пластине клапана. В большинстве случаев это вызвано эксплуатацией двигателя с некорректным соотношением топлива и воздуха в топливо-воздушной смеси.

Если клапан рециркуляции картерных газов засорен, то при открытии и закрытии он будет подклинивать и медленнее реагировать на изменение положения дроссельной заслонки.

При замене клапана рециркуляции необходимо тщательно очищать присоединенные к нему патрубки. В случае, если клапан забит, нагар неминуемо осаждается в подающей трубке

По этой причине, чистоте трубопроводов следует уделить повышенное внимание.

Устройство и принцип работы системы вентиляции картера

Данная система состоит из множества узлов, основными из которых являются: специальный клапан с редукционным приводом, система различных шлангов и трубок, клапан для создания принудительной вентиляции и устройство, предназначенное для маслоотделения.

Самым основным элементом можно назвать устройство для маслоотделения. Оно располагается в самой верхней части картера и представляет собой полый короб, в котором одна стенка выполнена в виде решетки, которая согнута на 30 градусов. В нижней части картера устанавливается маслоотражатель. Последний нужен для того, чтобы отсеивать масло от газов, которое тоже будет стремиться попасть в систему вентиляции. Вверху маслоотделителя устанавливается штуцер, идущий в трубопровод системы вентиляции.

Далее идет самый основной компонент системы – это клапан принудительной вентиляции. Сам клапан имеет в своем составе два цилиндра и пружину с поршнем внутри. Так как принудительная вентиляция может происходить только при создании определенного разрежения внутри системы, то и положение поршня должно быть разным. Поэтому в клапане предусмотрено три положения, которые определяют основные режимы работы клапана.

• Положение А. Источник, создающий разряжение имеет очень низкое давление. Соответственно, такое давление недопустимо для работы клапана и он под действием появившейся силы, преодолевая действие пружины, закрывается.
• Положение Б. В этом случае разряжение довольно высокое, соответственно и давление газов тоже становится большим. Такой режим работы становится не нормальным, а соответственно и клапан под действием пружины также запирается. Такое бывает при повышении оборотов двигателя или применении турбокомпрессоров для ускоренной закачки больших объемов воздуха в цилиндры.
• Положение А и Б. Для создания такого режима, источник разряжение должен создать оптимальное давление для жесткости пружины клапана. В этом случае, она смещает поршень в промежуточное положение и, таким образом, открывает клапан.

Основой для работы клапана вентиляции картера является обыкновенная разность между давлением за дроссельной заслонкой и после нее. Соответственно, перепад давлений может замеряться и возле турбокомпрессора. Однако, если с обычным мотором все понятно, то с турбированным возникают определенные трудности. Дело в том, что разность давлений в этом слишком высока, что потребует дополнительной регулировки. Для этой цели конструкторы разработали специальный редукционный клапан.

Редукционный клапан в своем составе имеет: диафрагму из специальной маслостойкой резины, колодец из металла, в котором имеются два отверстия, и пружину. Если давление, которое создается у источника разряжения, находится на нормальном уровне, то пружина распрямляется и поднимает диафрагму, открывая, при этом, клапан основного отверстия, давая проход для картерных газов.

В том случае, если же давление будет слишком низким, то диафрагма будет смещаться вниз и заставит пружину сжаться. Клапан основного клапана закроется, но при этом, откроется клапан второго отверстия с меньшим сечением. Картерные газы будут проходить именно через него.

Для обеспечения наиболее плавного хода диафрагмы применяется третий клапан, который установлен сверху корпуса клапана. Таким образом, достигается регулировка давления, воспринимаемого пружинами системы вентиляции.

Редукционный клапан помогает производить вентиляцию не только картера, но и блока цилиндров в целом. Это связано с его возможностью использоваться при повышенных нагрузках двигателя, когда давление увеличивается прямопропорционально.

Наращивание требований относительно сепарации машинного масла

Постоянное повышение давления сгорания вследствие уменьшения размеров, а также применение машинных масел с низкой вязкостью приводит к значительному уменьшению размера частиц. Соответственно производительность установленных пассивных инерционных сепараторов становится недостаточной при данных ограничивающих факторах. Новые технологии необходимы для применения в легковых автомобилях, чтобы обеспечить высокую эффективность разделения частиц, значительно меньших 1 мкм.

Центрифуга – технология под фильтр картерных газов

Эффективность разделения мелких капель в принципе может быть увеличена за счет увеличения силы инерции с использованием дополнительной энергии. Центрифуги являются хорошо известными примерами такого рода сепарационных технологий. Здесь энергия используется для приведения в действие какого-либо ротора, а частицы отделяются вследствие возникающей центробежной силы.

Как правило, центрифуги нуждаются в очень высокой скорости вращения – диапазон до 10 000 об/мин. Или же в качестве альтернативы конструкция должна быть очень большой, особенно для отделения частиц, значительно меньших, чем 1 мкм. Другим решением для повышения эффективности разделения является использование дополнительных механизмов, таких как диффузионное разделение.

Волоконный демистер – диффузионный фильтр картерных газов

Так называемый волоконный демистер выступает примером ещё одного типа сепаратора, объединяющего преимущества различных дополнительных механизмов разделения. Обе упомянутые технологии применяются на грузовых автомобилях, где аналогичные высокие требования. Между тем волоконные демистеры способны обеспечить эффективное решение на применении с легковыми автомобилями.

ФИЛЬТРЫ

Варианты конструктивного исполнения волоконных демистеров (фильтров масла), которые не менее эффективно могут применяться в системах фильтрации картерных газов легковых автомобилей

Вариант с демистером позволяет интегрировать фильтр картерных газов даже в сложные конструкции без ущерба для производительности, одновременно значительно снижая сложность интеграции и связанные с этим затраты. Волоконные элементы – демистеры, обычно заменяются в течение интервала обслуживания после определенного времени работы из-за отложения сажи на поверхности волокна.

Интервал обслуживания сильно зависит от конкретного применения. Основным требованием к пригодности волоконного демистера для применения в легковых автомобилях, является разработка новых волоконных демистеров. Таковые обеспечивают высокую производительность и приемлемый длительный интервал обслуживания при данных условиях эксплуатации.

В то же время перепад давления, а также размеры волоконных демистеров должны соответствовать общим требованиям легкового автомобиля. Поэтому производство, в том числе , стремятся решать эту проблему. Инженеры разрабатывают новые волоконные демистеры для применения в конструкциях легковых автомобилей.

Механизм фильтра картерных газов волоконным демистером

Фильтрующие сепараторы являются широко распространенным в мире методом высокоэффективного разделения сверхтонких частиц тех же картерных газов. Капли объединяются в процессе разделения жидкости / газа на поверхности волокна, образуя жидкую пленку, последовательно стекающую с фильтрующего материала.

СКАНЕР OBD

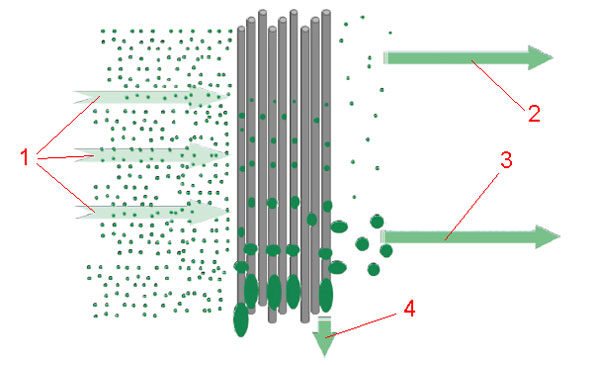

Принцип гравиметрического разделения содержимого картерных газов: 1 – аэрозольная форма потока; 2 – проникновение; 3 – повторное увлечение (унос); 4 — дренирование

Остаточные масляные капли на стороне фильтра с чистым картерным газом представляют либо неразделённые капли аэрозоля (так называемое проникновение), либо образования в виде пузырьков и колпачков из отделённой плёнки жидкости (так называемое увлечение). Эффективность гравиметрического разделения в стационарном состоянии рассчитывается по формуле:

Ng = 1 – (Mp + Me / Md + Mp + Me)

где: Ng – эффективность геометрического разделения; Mp – проникновение; Me – увлечение; Md – дренирование.

Различные виды механизмов разделения используются в целом в соответствии с теорией фильтрации картерных газов двигателей автомобилей. Для вентиляции картера (фильтрации картерных газов), соответствующими механизмами разделения, в частности, являются:

• удары,
• диффузия,
• перехват.

Эффективность разделения на основе ударов и перехвата увеличивается с увеличением размера частиц, тогда как эффективность разделения на основе эффектов диффузии увеличивается с уменьшением размера частиц.

https://youtube.com/watch?v=Nf4FSCuXwSA

Ремонт и обслуживание

В большинстве случаев причинами неправильной работы вентиляции картера мотора является её засорение, «зарастание» масляными отложениями. Забивается маслоотделитель, картерные газы не в состоянии проходить по системе.

Устраняется обычной чисткой. Маслоотделитель имеет простую конструкцию – пластиковая деталь цилиндрической формы с тремя патрубками. Снимаются с него шланги. Он чистится от масляных отложений и промывается бензином.

С лабиринтовыми маслоотделителями дело обстоит сложней. Они, в большинстве случаев, не разборные, встроенные в клапанную крышку. Это характерно для вентиляции картера дизельных двигателей. Поэтому чистка его невозможно, а замена его прокладок не целесообразна. Лучше раскошелиться и купить весь узел в сборе вместе с уплотнителями, это выйдет чуть дороже, но в результате будите иметь новую деталь.

То же самое происходит с клапаном. При большом пробеге и увеличенном износе цилиндро-поршневой группы картерные газы насыщены масляными парами. Они нарастают на поверхности клапана. Что приводит к его заклиниванию.

Достаточно его снять, разобрать. Он ремонтопригодный, почистить и установить его обратно. В худшем случае может порваться мембрана клапана. Это определяется визуальным осмотром при его разборке. Продаются ремкомплекты, меняем мембрану, собираем все до кучи и устанавливаем в систему – радуемся проделанной работе.

Как проверить клапан вентиляции картерных газов

В современных автомобильных двигателях применяется КВКГ мембранного типа (PCV). Устроен подобный клапан чрезвычайно просто, в стандартном варианте он имеет:

• корпус, на котором имеются два штуцера – для подачи картерных газов и для их отвода;
• крышку;
• диафрагму (мембрану клапана вентиляции картерных газов);
• возвратную пружину.

Принцип работы такого механизма следующий:

• когда мотор заглушен, под силой пружины клапан перекрывается мембраной;
• на холостых оборотах под воздействием разряжения мембрана начинает преодолевать силу пружины, и часть КГ проходит из ДВС во впускной тракт;
• на больших оборотах диафрагма полностью освобождает канал, и картерные газы засасываются во впускной коллектор в полном объеме.

По мере засорения клапан перестает работать, но прежде чем менять КВКГ, все же следует его проверить. Снятый с двигателя исправный КВКГ должен продуваться в одну сторону, в обратном направлении воздух через него проходит в небольшом объеме.

Еще клапан можно проверить на работающем двигателе, для этого от устройства нужно отсоединить шланг со стороны впускного тракта. На исправном КВКГ присутствует разрежение, и если к штуцеру приложить палец руки, будет чувствоваться, как палец «присасывается». При неисправном устройстве разрежения не создается.

Через систему вентиляции двигателя можно проверить, насколько хорошо себя «чувствует» поршневая группа ДВС. Делается проверка следующим образом – между PCV и впускным коллектором устанавливается простой прозрачный топливный фильтр. Если за небольшой пробег в фильтре появляется масло и копоть, значит, поршневые кольца не в порядке, и мотору необходим ремонт.

Устройство и принцип работы

Системы вентиляции картера для разных типов ДВС имеют несколько разное устройство, но все они обязательно состоят из нескольких основных деталей и узлов таких, как:

• воздушные патрубки;
• клапан вентиляции, назначение которого заключается в интенсивности отсасывания газов в зависимости от силы разряжения во впускном коллекторе;
• маслоотделитель.

Причем, вне зависимости от типа двигателя, принудительная вентиляция устроена так, что ее схема имеет две части:

• малую ветвь;
• большую ветвь.

Первая – отбирает газы из-под клапанной крышки, вторая – отводит нежелательный выхлоп непосредственно из картера.

Принцип работы системы отвода картерных газов у карбюраторного, инжекторного и дизельного двигателя также может существенно отличаться, но при этом весь процесс можно описать следующей последовательностью:

1. Забор выхлопных газов из картера двигателя;
2. Очистка этих побочных газов в маслоотделителе от паров масла и других механических продуктов сгорания;
3. Передача уже очищенного газа по воздушным патрубкам в структуру впускного коллектора;
4. Смешивание картерных газов с подготовленной горючей смесью и сгорание ее в рабочих цилиндрах.

Из-за возможности попадания определенного объема газа в постоянный круговорот от п. 1 до п. 4 и использования части выхлопных газов технологически для подготовки топливной смеси – отбор выхлопных газов из картера двигателя еще называют системой рециркуляции отработанных газов.

Вентиляция картерных газов авто семейства Ауди/ Фольксваген

СВКГ на многих автомобилях Фольксваген, Ауди, а также Seat и Skoda, устроена относительно сложно, так как имеет целую систему пластмассовых и резиновых патрубков. В процессе эксплуатации двигателя шланги в системе со временем закоксовываются, и тогда требуется чистка всех элементов вентиляции. Некоторые автовладельцы машин, не находя времени и желания на прочистку системы, раньше решали проблему просто – в обход штатной СВКГ на клапанной крышке устанавливали шланг и выводили газы в атмосферу.

У этого способа есть большие минусы:

• газы загрязняют окружающую среду;
• водителю и пассажирам в салоне приходится самим дышать вредным выхлопом, так как трубка выводится под капот.

На современных моторах VAG уже трубки отвода никто не устанавливает, и в случае засорения системы автовладельцы производят прочистку. Рассмотрим СВКГ на примере турбированного 4-цилиндрового двигателя AEG 2.0 л, работающего на бензиновом топливе.

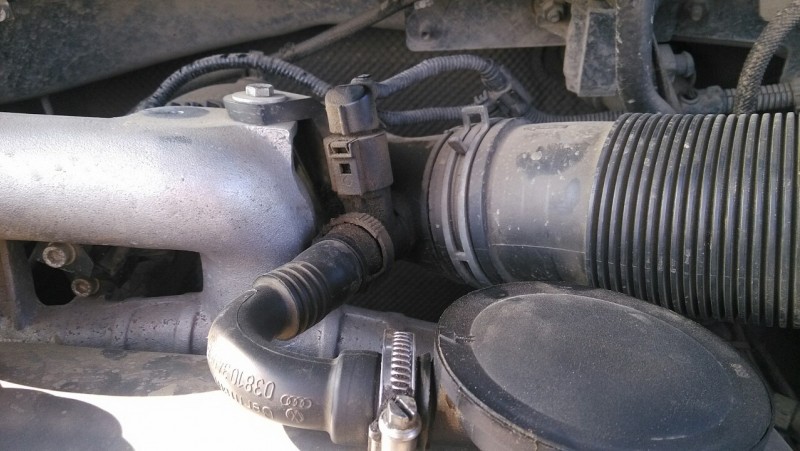

Картерные газы на моторе VAG отводятся не сверху, с клапанной крышки, как сконструировано на многих ДВС, а с блока цилиндров (БЦ). На отверстии, расположенном с правой стороны БЦ, устанавливается маслоотделитель.

Какую функцию выполняет маслоотделитель, можно понять из названия – это устройство не позволяет подниматься маслу по трубкам в систему вентиляции. В СВКГ проходят только газовые пары, сама смазка остается в масляной системе. Чтобы масло не текло, между маслоотделителем и блоком устанавливаются уплотнительные прокладки.

К маслоотделителю крепится пластмассовая трубка, между шлангом и трубкой располагается тройник, в нем

устанавливается КВКГ.

Клапан имеет три режима работы, на холостых и больших оборотах он закрывается, в открытом состоянии находится при средних оборотах ДВС. Исправный КВКГ продувается только в одну сторону. На другом конце шланга крепится эжекционный насос, который усиливает разрежение в системе.

Эжекционный насос соединяется с выпускным коллектором, а от тройника еще отходит металлическая трубка, которая ведет к редукционному клапану.

Редукционный клапан (РК) работает приблизительно по тому же принципу, что и КВКГ, только он перекрывает более широкий канал. Проверяется РК также с помощью продувания – если из бокового отверстия при полностью закрытом нижнем канале воздух проходит, это означает, что РК неисправен.

Наращивание требований относительно сепарации машинного масла

Постоянное повышение давления сгорания вследствие уменьшения размеров, а также применение машинных масел с низкой вязкостью приводит к значительному уменьшению размера частиц. Соответственно производительность установленных пассивных инерционных сепараторов становится недостаточной при данных ограничивающих факторах. Новые технологии необходимы для применения в легковых автомобилях, чтобы обеспечить высокую эффективность разделения частиц, значительно меньших 1 мкм.

Центрифуга – технология под фильтр картерных газов

Эффективность разделения мелких капель в принципе может быть увеличена за счет увеличения силы инерции с использованием дополнительной энергии. Центрифуги являются хорошо известными примерами такого рода сепарационных технологий. Здесь энергия используется для приведения в действие какого-либо ротора, а частицы отделяются вследствие возникающей центробежной силы.

Как правило, центрифуги нуждаются в очень высокой скорости вращения – диапазон до 10 000 об/мин. Или же в качестве альтернативы конструкция должна быть очень большой, особенно для отделения частиц, значительно меньших, чем 1 мкм. Другим решением для повышения эффективности разделения является использование дополнительных механизмов, таких как диффузионное разделение.

Волоконный демистер – диффузионный фильтр картерных газов

Так называемый волоконный демистер выступает примером ещё одного типа сепаратора, объединяющего преимущества различных дополнительных механизмов разделения. Обе упомянутые технологии применяются на грузовых автомобилях, где аналогичные высокие требования. Между тем волоконные демистеры способны обеспечить эффективное решение на применении с легковыми автомобилями.

ФИЛЬТРЫ

Варианты конструктивного исполнения волоконных демистеров (фильтров масла), которые не менее эффективно могут применяться в системах фильтрации картерных газов легковых автомобилей

Вариант с демистером позволяет интегрировать фильтр картерных газов даже в сложные конструкции без ущерба для производительности, одновременно значительно снижая сложность интеграции и связанные с этим затраты. Волоконные элементы – демистеры, обычно заменяются в течение интервала обслуживания после определенного времени работы из-за отложения сажи на поверхности волокна.

Интервал обслуживания сильно зависит от конкретного применения. Основным требованием к пригодности волоконного демистера для применения в легковых автомобилях, является разработка новых волоконных демистеров. Таковые обеспечивают высокую производительность и приемлемый длительный интервал обслуживания при данных условиях эксплуатации.

В то же время перепад давления, а также размеры волоконных демистеров должны соответствовать общим требованиям легкового автомобиля. Поэтому производство, в том числе , стремятся решать эту проблему. Инженеры разрабатывают новые волоконные демистеры для применения в конструкциях легковых автомобилей.

Механизм фильтра картерных газов волоконным демистером

Фильтрующие сепараторы являются широко распространенным в мире методом высокоэффективного разделения сверхтонких частиц тех же картерных газов. Капли объединяются в процессе разделения жидкости / газа на поверхности волокна, образуя жидкую пленку, последовательно стекающую с фильтрующего материала.

СКАНЕР OBD

Принцип гравиметрического разделения содержимого картерных газов: 1 – аэрозольная форма потока; 2 – проникновение; 3 – повторное увлечение (унос); 4 — дренирование

Остаточные масляные капли на стороне фильтра с чистым картерным газом представляют либо неразделённые капли аэрозоля (так называемое проникновение), либо образования в виде пузырьков и колпачков из отделённой плёнки жидкости (так называемое увлечение). Эффективность гравиметрического разделения в стационарном состоянии рассчитывается по формуле:

Ng = 1 – (Mp + Me / Md + Mp + Me)

где: Ng – эффективность геометрического разделения; Mp – проникновение; Me – увлечение; Md – дренирование.

Различные виды механизмов разделения используются в целом в соответствии с теорией фильтрации картерных газов двигателей автомобилей. Для вентиляции картера (фильтрации картерных газов), соответствующими механизмами разделения, в частности, являются:

• удары,
• диффузия,
• перехват.

Эффективность разделения на основе ударов и перехвата увеличивается с увеличением размера частиц, тогда как эффективность разделения на основе эффектов диффузии увеличивается с уменьшением размера частиц.

Замена КВКГ

Заменить клапан несложно практически на любом легковом автомобиле, но у каждой модели двигателя СВКГ имеет свои конструктивные особенности. Рассмотрим для примера, как меняется КВКГ на моторе М54 В22, марка машины – BMW пятой серии в кузове E39. Клапан КВКГ находится под впускным коллектором спереди ДВС, и чтобы до него добраться, необходимо снимать:

• электронную дроссельную заслонку;
• регулятор холостого хода.

Для удобства можно снять и сам впускной коллектор, но тогда работа получается достаточно трудоемкой, к тому же придется приобретать коллекторные прокладки. После того, как доступ к клапану обеспечен, отсоединяем от КВКГ шланги и демонтируем само устройство. Производим установку нового механизма, устанавливаем все детали на свои места.

Клапан PCV

Высокое разряжение в картерном пространстве не менее опасно для сальников, чем повышенное давление. Чтобы при малом угле открытия ДЗ, а также при резком закрытии дросселя на высоких оборотах в поддоне не создавалось избыточное разряжение, в систему включен клапан ВКГ. Состоит клапан вентиляции картера из подпружиненного плунжера, перемещающегося в гильзе определенного сечения.

В нормальном состоянии, когда двигатель заглушен, возвратные пружины отжимают плунжер, сообщая отрезки канала от коллектора к клапанной крышке. В режиме холостого хода высокое разряжение во впускном коллекторе притягивает плунжер, преодолевая сопротивление пружин. Канал для доступа картерных газов перекрывается. По мере открытия дроссельной заслонки снижается воздействие вакуума на плунжер. Усилием возвратных пружин клапан открывается, сообщая впускной тракт и картерное пространство.

Интересные факты о системе вентиляции картерных газов

Отключение системы рециркуляции картерных газов, пожалуй, наиболее распространенное нарушение правил эксплуатации транспортных средств в нашей стране. Дело в том, что автолюбители крайне не любят эту систему за то, что при большом износе двигателя она начинает «гнать масло» во впускной коллектор. Всегда существует соблазн «поездить еще немного», когда становится понятно, что поршневая группа в плохом состоянии. По этой причине, отключить трубку вывода картерных газов от коллектора и выпускать газы в атмосферу, в недавнем прошлом предлагали своим клиентам все неофициальные автосервисы.

Прибор для измерения картерных газов

Монометром можно измерить давление, нормальные показатели не должны превышать 60 миллиметров ртутного столба. Вначале убеждаются, нет ли засора в трубке сапуна. Также проверяют уровень масла в двигателе. Модель измерительного прибора подбирают, исходя из мощности и типа двигателя

Важно убедиться, что аппарат подходит по диаметру калиброванного отверстия

В машинах с вентиляционной системой закрытого типа необходимо отсоединить трубку сапуна. На канал внутри впускного коллектора ставят заглушку. Манометр присоединяют к кончику трубки. К самому аппарату подключают датчик давления.

Двигатель должен поработать с нагрузкой и с частотой вращения, при которой достигается номинальная мощность. Нужно дождаться, пока выровняются показания манометра.

Манометр

После стабилизации прибора, записывают результаты. Затем можно снять прибор, вытащить заглушку и заново подсоединить трубку.

Важно учитывать, что на двух моторах с одинаковым рабочим объемом расход газов может отличаться. Такая ситуация возможна, когда у рассматриваемые модели дифференцируются по показателям работы на единицу времени и вращающему моменту

Расход картерных газов в машинах с дизельным двигателем
Мощность двигателя	от 280 до 450 литров
Объемный расход картерных газов на режиме холостого хода	4-120 л/мин
Объемный расход в режиме номинальной мощности	140-130 л/мин
Массовый расход в режиме холостого хода	0,7-5 г/ч
Массовый расход на режиме номинальной мощности	5-10 г/ч

Самодельный прибор для измерения картерных газов

Используя подручные материалы, можно измерить давление картерных газов, выраженное в литрах в минуту. Операцию удобнее выполнять с помощником. Понадобятся следующие материалы:

• Часы с секундной стрелкой или секундомер.
• Большое ведро или таз.
• Садовый шланг длиной не менее 1,5 метров.
• Пластиковая канистра для воды объемом 5-6 литров.

Вначале нужно отключить и заглушить продувочные шланги. Далее потребуется набрать немного воды в таз. Канистру заполнить доверху водой и закрыть крышкой. Теперь ее нужно перевернуть, поставить в таз и аккуратно открыть крышку.

Запускается двигатель. Один конец шланга подключают к маслозаливной горловине, другой загибают вверх и опускают в канистру

Когда газы начнут выходить, важно сразу засечь время по секундомеру. Если движок работает нормально, показатели не должны превышать 20л/мин

Когда требуется диагностика вентиляции картерных газов

Когда автомобиль исправен, проверку можно не проводить. Но после капитального ремонта мотора подобная процедура обязательна. Она позволяет убедиться в точном геометрическом соответствии подобранных деталей. Рекомендуется проведение осмотра при подозрительно высоком расходе масла в машинах с открытыми вентиляционными системами.

Если система закрытая, диагностику осуществляют при попадании масла во впускной коллектор. Эта операция может производиться с целью обнаружения повреждений двигателя. Например, часто проблемы бывают вызваны износом уплотнителей стержней клапанов или поршневых колец.

Вентиляция способна достаточно долго прослужить, так у нее простая конструкция. Обычно встречаются только две поломки, первая — забиваются сепараторы клапанной крышки. Второй вариант — выход клапана из строя.

Клапан работает в нескольких режимах, а его положение зависит от состояния двигателя. На холостом ходу он открывается частично и не пропускает газы полностью. По мере открытия дроссельной заслонки зазор увеличивается.

Когда двигатель заглушен, зазор закрывается до конца. Если клапан закоксовывается или лопается, то начинает работать неправильно. В такой ситуации он всегда открыт или наоборот, закрыт.

Работа вентиляционного клапана
Состояние мотора	Остановлен	Холостой ход	Нормальная работа	Высокая нагрузка и ускорение
	Положение клапана
Клапан PCV	Закрыт	Приоткрыт	Нормально открыт	Открыт полностью
Разряжение во впускном коллекторе	Отсутствует	Высокое	Среднее	Низкое
Поток картерных газов	Отсутствует	Малый	Средний	Большой
