Диагностика, расшифровка кодов и устранение неисправностей на автомобилях форд

Особенности самостоятельной диагностики

Владельцы автомобилей Форд могут самостоятельно продиагностировать свой автомобиль, бортовой компьютер для того и создан, чтобы можно было не открывая капот понять, какая беда приключилась с машиной. Но самостоятельная диагностика – это еще и определенный риск, связанный с тем, что проверку проводит компьютер. Электроника тоже ломается, глючит и зависает. Никто не даст 100% гарантии, что компьютер выполнит свою работу правильно и не подведет водителя во время тестирования автомобиля.

Это не означает, что нужно в любом случае, едва только возникла проблема, ехать в сервисный автомобильный сервис. Диагностика, выполненная профессиональными мастерами, как правило, бьет по карману водителя. И она не всегда оказывается такой уж обязательной.

Просто имейте в виду – если компьютер показал поломку, которой, вы уверены, нет, не торопитесь покупать запчасть. Как мы уже говорили, тестирование – это подсказка, а не гарантированный ответ.

U2101 – несовместимость конфигурации

Ошибка U2101 относится к числу информационных и как таковых серьёзных последствий за собой не несет. Тем не менее, большое количество владельцев Ford Focus 3 не переносят, когда результаты сканировки ЭБУ выдают ошибки, даже не самые серьёзные. Если посмотреть на отзывы водителей, столкнувшихся лицом к лицу с U2101, то можно прийти к выводу, что каждым из них было потрачено уйму времени на неравную борьбу с недругом. Но, кто шел до конца – добивался своего. Итак, расшифровка U2101 звучит, как «несовместимость конфигурации модуля».

С этой ошибкой сталкивался каждый, кто менял приборную панель. Чтобы устранить U2101, нужно изменить параметры в центральном конфиге. На моделях Форд Фокус 3 со старыми приборными панелями по типу РП32 и РП7 значение параметра «языковый регион» установлено 00 – не определено. После физической смены панели или перепрошивки модуль требует другое значение параметра, поэтому в памяти блока ЭБУ появляется ошибка U2101. Для её устранения необходимо изменить значение с 00 на 02 или 08 – Европа и Россия соответственно. В некоторых автомобилях проблема уходит и после установления 02, и после 08 – всё зависит от комплектации и года выпуска авто.

Почему самостоятельная диагностика не всегда работает?

Многие водители, столкнувшись с возможностями своего автомобиля, думают, что услуги сервисных центров в сфере диагностики ТС им уже никогда не понадобятся. Хорошо бы, но электронные устройства, работающие на автомобиле, пока не в состоянии заменить человека-профессионала.

Мы ни в коем случае не агитируем вас чуть что ехать в автосервис, где за диагностику придется выложить определенную сумму средств, к тому же. Просто учтите, что полагаться на компьютер на 100% нельзя. Электроника иногда глючит, она может показывать не совсем неисправность, а скорее, последствия неисправности. Не стоит тут же бежать за новой запасной частью, любой код, показанный на экране, нужно анализировать.

P287a – заклинена муфта В

Расшифровка ошибки P287a не даст однозначного ответа на тревожащий водителя вопрос. Значение неисправности можно толковать, как «муфта В заклинена в сцепленном состоянии». Устраняется P287a различными методами в зависимости от того, что именно стало причиной поломки. В одном случае помогает перепрошивка модуля блока управления КПП, в другом – только замена модуля в сборе или другие ремонтные работы со снятием коробки передач. В модификациях Ford Focus 3 с роботизированной коробкой ошибка P287a может сигнализировать о проблемах с актуатором сцепления.

Сам по себе актуатор является электромеханическим устройством, сжимающим выжимную пружину диска. Его работа тесно связана с модулем управления TCM. Если диагностический прибор выдал P287a, придется ехать в дилерский центр, самостоятельно разобраться в причинах практически невозможно. Диагностика в профильном центре должна проходить с учетом технологии Ford IDS, определяющей четкую последовательность действий с точным определением проблемного звена в трансмиссии автомобиля.

Ошибка U1900 на Форд Фокус 2, что обозначает и как ее исправить? Разборка приборной панели и пайка контактов CAN-шины

Всем привет, вы на сайте посвященном автомобилям марки Форд! Сегодня поговорим о неисправностях электроники Форд Фокус второго поколения. Вы узнаете, что значит ошибка U1900 и как от нее избавиться.

Несмотря на то, что ЭБУ Фокусов второго поколения довольно просты и неприхотливы, нередко случаются поломки, которые заставляют понервничать своих владельцев. Так нередко сбои в работе электросети возникают по причине низкого качества проводки, плохой пайки или проблем с контактами. Неизвестно по каким причинам производитель решил сэкономить на этих материалах, возможно дело в банальном браке? Однако проблема есть и ее надо решать!

Ошибка U1900 довольно частое явление для Ford Focus 2, однако при правильном подходе и «прямых руках» эта проблема решается довольно просто. Проявляется ошибка в виде нерабочих показателей тахометра и одометра, которые, то работают, то нет, могут загораться контрольные лампы все одновременно. Также все это безобразие может сопровождаться разными надписями типа: «неисправность сист. двигателя», Check Engine или «Разгон уменьшен».

Тема эта не новая и в сети существует масса руководств по устранению данной проблемы. В большинстве случаев проблема кроется в CAN-шине и ее контактах. КАН-шина или коммуникационная шина (CAN Communication Bus) — это связующее звено, через которое происходит передача данных между различными электронными узлами по протоколу CAN. Малейшая проблема в работе этой шины фиксируется и выводится на приборную панель, кроме того происходит ряд изменений, которых нельзя не заметить, о них я писал выше.

Разрыв связи между модулями проявляется в виде следующих ошибок:

• U1900-60 — ошибка передачи данных по причине неисправности КАН-шины;
• U2200-20 — ошибка возникает в случае неисправностей одометра;
• U2510-20 — ошибка сообщает о наличии разрыва в цепи CAN-шины.

Как решить эту проблему?

Решение, как это не странно, довольно простое и под силу каждому у кого есть паяльник и маломальское понятие о том, как выполняется пайка. Все, что нужно — это пропаять проблемные контакты, которые показаны на фото ниже. Перед тем как выполнить пайку контактов CAN-шины необходимо демонтировать панель приборов и разобрать ее, как это сделать правильно вы сейчас узнаете.

Перед тем как разобрать приборку Форд Фокус 2, хочу сразу предупредить, что все работы по разборке производятся крайне ОСТОРОЖНО и МАКСИМАЛЬНО АККУРАТНО. Если что-то не поддается, значит где-то вы упустили крепеж или винт

Работать лучше в перчатках, чтобы не оставлять следов от пальцев. Помните об этом во время работы!

1. Итак, приступим. Для удобства опускаем руль в крайнее нижнее положение.
2. Далее демонтируем накладки за рулем и под ним. Затем откручиваем два винтика расположенных под рулем.
3. После откручиваем еще два винта, которыми крепится сама приборка.

1. Теперь можно попробовать достать приборную панель, для этого оттягиваем козырек, расположенный над панелью и тянем ее на себя.
2. Когда панель у вас в руках, отключите питание и приступайте к процессу разборки.
3. Передняя часть панели приборов снимается путем отщелкивания фиксаторов в верхней и нижней части.

1. Далее необходимо снять стрелки, но перед тем как это сделать не забудьте сделать метки расположения стрелок. Для этого можно использовать мел или другой материал, который потом легко удалить без следа. Сами стрелки снимаются при помощи отвертки, аккуратно снимаем колпачок, а затем поддеваем стрелку по кругу, у основания штока на котором она сидит.

1. После этого можно снять шкалу, она никак не закреплена, просто плотно лежит на своем месте. На шкале хорошо видны следы от пальцев, поэтому будьте аккуратны, работайте в перчатках.
2. Теперь ничего не мешает демонтировать заднюю часть приборной панели, поэтому находим защелки и аккуратно их отщелкиваем, после чего достаем необходимую нам плату.
3. После того как плата извлечена, можно приступать к пайке вышеуказанных контактов, для этого используем миниатюрный паяльник (25 Ватт), жидкий флюс и припой.

Более детально о том, как правильно разобрать и пропаять КАН-шину смотрите в этом видео:

После проведения всех мероприятий собираем панель в обратном порядке. Вот и все! В 99% случаев пайка помогает убрать все вышеперечисленные ошибки и избавиться от глюков приборки.

Спасибо за внимание и до новых встреч на Форд Мастер. Жду ваших комментариев относительно данной темы, напишите удалось ли вам решить вашу проблему и как именно

Пришлось ли вам разбирать панель и паять CAN-шину?

Распространенные ошибки

Ошибка P0420 расшифровывается так – каталитический нейтрализатор работает с эффективностью ниже порогового уровня.

Неприятна эта ситуация сразу двумя вероятными последствиями. Во-первых, автомобиль при выходе из строя катализатора самостоятельно переходит в аварийный режим. Во-вторых, ошибка P0420 иногда оборачивается существенными денежными потерями – поскольку замена катализатора – удовольствие не из дешевых. Напомним, под катализатором понимается устройство, снижающее количество вредных выбросов в атмосферу на Форде фокусе 3. Оно устанавливается как на бензиновых, так и на дизельных двигателях.

Ошибка P073f свидетельствует о проблемах коробки передач. Так автомобиль говорит вам, что он не может запустить первую передачу. Иногда такая неисправность проявляет себя посторонними звуками, скрежетом, например, во время перевода автомобиля с первой на вторую. Но иногда водитель даже не подозревает об ошибке P073f, ведь она проявляет себя незначительно – может возникнуть ощущение, что авто стартует не с первой, а со второй передачи.

Ошибка P07a3 означает, что трансмиссия находится не в оптимальном состоянии (во время работы заедают фрикционные элементы).

Ошибка U0073 свидетельствует о проблемах с шиной передачи данных CAN, а ошибка U0109 говорит о том, что автомобиль не может связаться с блоком управления топливного насоса. При ошибке U0109 иногда проблема устраняется простым «сбросом», после этого автомобиль стартует.

И еще несколько интересных, часто встречающихся неполадок.

Ошибка U0131 , потеря связи с PSCM.

Ошибка U2005 – неправильный прием информации о скорости автомобиля. U2005 иногда свидетельствует о том, что в неисправность пришел какой-то датчик.

Другие проблемы, определяемые бортовым компьютером

Бортовой компьютер Форд Фокус 2 может определять также ряд других поломок, о чем сообщает владельцу автомобиля или мастеру автосервиса специальными кодами. Среди наиболее распространенных проблем или неполадок:

• Р1000 – работа без проверки системы EOBD. Как правило, возникает после сбрасывания памяти ввиду перепрошивки блока управления. Со временем, после автоматической калибровки системы ошибка, скорее всего, пропадет самостоятельно.
• Р2008 – впускной коллектор или электрическая цепь им управляющая проявляют перебои в работе.
• Р1131 – замыкание на лямбда-зонде.
• Р2303 – код, соответствующий неполадки в катушке зажигания FordFocus 2. Скорее всего, шифр говорит о том, что перетерт кабель питания.
• U0001 – шина для трансляции CAN данных не работает.
• U1900 – проблемы с соединением по CAN шине.
• U0401 – получение некорректных данных от ECM/PCM.

Хочется напомнить, что точность самодиагностики невысокая. Для определения конкретной проблемы или тщательной диагностики рекомендуется обратиться к специалистам.

Forscan. Подключение ford focus2 программой forscan через elm327 usb

Диагностика авто с помощью адаптера ELM327

Поиск и сброс ошибок через блютуз адаптер OBD2 ELM327 с программой TORQUE Pro

Обзор адаптера elm327 bluetooth и приложения ezway

Сброс Check Engine с помощью OBD2 ELM327 и TORQUE / Как обнулить CHECK ENGINE Android TORQUE

P0136 – выход из строя нижней лямбда-зонд

Начиная с 2000 года, большинство автомобилей получили второй кислородный датчик или как его еще называют – нижняя лямбда. Расположение первой (верхней) лямбда-зонд при этом осталось неизменным. Второй датчик зачастую комплектуется на отрезке выхлопной трубы от катализатора до глушителя. Задача этого устройства – диагностика остаточных газов, прошедших через катализатор, и проверка на наличие высокой концентрации вредных веществ.

Проблемы с этим устройством во многом связаны с неправильной работой катализатора. Вторая лямбда-зонд находится за фильтрующим элементом, следовательно, фиксирует недопустимое количество агрессивных веществ, если катализатор перестал выполнять свои функции, например, по причине физического разрушения. Поэтому проблемы со второй лямбда-зонд – большая редкость. Тем не менее, если вы обнаружили ошибку P0136, которая расшифровывается, как «разрыв в цепи нижней лямбда-зонд», смотреть нужно не только катализатор, но и сам кислородный датчик. Решение зависит от характера поломки.

Другие возможные ошибки в Ford Focus 3

В ходе эксплуатации автомобиля неизбежно появление различных ошибок, препятствующих нормальному времяпровождению за рулем. ЭБУ выступает главным обработчиком всех основных микропроцессов. Любой сбой в работе трансмиссии, системы контроля токсичности выхлопных газов, системы зажигания и прочих важных компонентах в системе транспортного средства может обернуться серьёзной поломкой, устранение которой займет немало времени и потребует существенных финансовых растрат. Мы рассмотрели основные и наиболее распространенные ошибки, встречающиеся в Форд Фокус третьего поколения. Но существуют и другие ошибки, которые пусть и не часто, но также тревожат автовладельцев:

• P0014 – проблема с регулятором фаз газораспределения выпускного распредвала; необходимо выкрутить впускной, электромагнитный клапан и тщательно почистить от металлической стружки, прочих включений;
• F006-16 – напряжение в цепи упало ниже порогового уровня; проверьте уровень заряда аккумуляторной батареи, установите новую АКБ;
• P0606 – ошибка в связи между модулем и блоком управления, устраняется сменой прошивки;
• P073F – ошибка трансмиссии, нужна детальная диагностика по Ford IDS;
• P0884 – прерывистый сигнал блока управления TCM;
• P2701 – нарушение работы фрикционных элементов КПП;
• Р0902 – неисправность TCM, необходима комплексная диагностика Powershift по Ford IDS;
• P087A, P0805 – нарушение электрической цепи датчика положения сцепления;
• U0100 – потеря связи с ЭБУ; в первую очередь необходимо проверить всю проводку, все идущие к блоку провода, «фишки»;
• P07A3 – заедание фрикционных элементов при включенном состоянии;
• P2119 – нарушение сходимости сигналов ДЗ; чистка заслонки, замена узла;
• U0428-64 – неисправен датчик положения рулевого колеса;
• C401_64 – плохой сигнал с ЭБУ; диагностика должна состоять из проверки заряда АКБ, визуального осмотра контактов, фишек блока управления, удаляется с помощью Ford IDS;
• P1712 – уменьшение крутящего момента в трансмиссии; возможны проблемы с проводкой, с ЭБУ или модулем управления коробки;
• Р0420 – неправильная работа катализатора; диагностика и замена устройства;
• Р0606 – неисправность модуля БУ устраняется путем обновления прошивки;
• P2837 – ошибка вилки «В» коробки передач;
• C422_64, U0415 – неверные данные, полученные от модуля управления; нужна диагностика всей проводки блока;
• P287B – не зарегистрировано калибрование вилки переключения передач; нужен осмотр модуля управления коробки;
• P0521 – неисправности с датчиком давления масла; проверка и замена устройства;
• P0702 – проблема в электрической части механизма переключения передач;
• P0365 – неисправна цепь датчика положения распределительного вала «В», цепь – 1;
• P087b – датчик положения сцепления «В»; проверьте сам датчик и всю подводящую проводку;
• U2005 – ошибка в приеме данных скорости; часто устраняется заменой датчика скорости;
• U1007 – утрата связи с датчиком мониторинга аккумулятора;
• Р0805 – неправильное положение муфты сцепления, возможно, заклинило;
• 1706_00 – разрыв цепи в переключателе скоростей трансмиссии;
• Р090с – недостаточный уровень сигнала в приводе сцепления;
• U0073 – проблема с шиной передачи данных CAN; осмотрите разъемы блока управления и щитка приборов;
• P0030 – обрыв питания нагревателя (кислородный датчик);
• P2872 – муфта «А» заклинена в сцепленном состоянии;
• P0607 – некорректные рабочие характеристики модуля управления коробки.

Информационные ошибки устраняются путем их сброса на Форд Фокус 3. Они не оказывают никакого влияния на работу двигателя, блока управления и всей электронной части транспортного средства. Ошибки, вызванные нарушением работы ключевых узлов машины игнорировать нельзя. Они являются сигналом о неправильной работе важных систем авто, от этого страдает безопасность, комфортность, экономность, динамичность и другие важные отличительные характеристики Ford Focus 3.

Способ исправления поломки

Однако оригинальная деталь стоит довольно дорого. Можно ли как-то сэкономить и найти альтернативу? К счастью, ремонт данной поломки может обойтись в копейки. Дело в том, что найти подходящий клапан можно в магазине запчастей для ВАЗа. К примеру, аналогичная деталь с «пятерки» отлично подходит на Форд Фокус второго поколения. Стоимость ее колеблется от 100 до 120 рублей.

После этого нужно приступить к замене. Сделать это можно своими руками, если имеются минимальные навыки и знания. Если же опыт ремонта отсутствует, то лучше попросить кого-то из знакомых помочь.

Итак, работа по замене клапана выглядит следующим образом:

• открываем капот, и снимает крышку мотора;
• в правой части силового агрегата около щита будет располагаться нужная нам деталь;
• снимаем трубки из силикона и клеммы с блока;
• снимаем все гайки крепления;
• отсоединяем и вытягиваем блок клапанов.

Теперь нужно приступать непосредственно к замене. Если из строя вышли клапана, то необходимо заменить их оба. Когда поломался лишь один клапан, то второй можно оставить на месте. Для того чтобы проверить исправность детали, необходимо подключить питание к клапану. Если при этом появится щелчок, то все в порядке. Отсутствие каких-либо звуков говорит о том, что клапан можно выбросить.

Итак, откручиваем старый клапан и готовим к установке новый, который заранее нужно купить в магазине для Жигулей. Для того чтобы подключить новый клапан, нужно снять фишку от проводов со старой детали и припаять к ней небольшой проводок. К нему нужно прикрепить пару клемм. Далее полученную конструкцию нужно обмотать термоусадкой для проводов.

На этом замена неисправного клапана закончена. Далее необходимо собрать все в обратном порядке и поставить на место все детали. Сначала устанавливается блок, а к клапанам подключаются силиконовые трубки. Выполняем все остальные работы и ставим крышку мотора. После этого нужно запустить мотор и дать ему немного поработать. Чек с приборной панели можно убрать, сбросив все ошибки. Таким образом, можно быстро и недорого решить проблему, связанную с появлением неисправности р 2008 Форд Фокус 2.

Ford focus 2. Ошибка P2008. Замена IMRC пневмоклапанов

Ошибки в бортовом компьютере Ford Focus 2

Как погашен чек на Ford focus2

Замена imrc на форд фоку2 на вазовские клапана

Двигатель неисправен, разгон уменьшен. Focus 2

Интересно почитать:

1. Замена рулевых тяг Форд Фокус 2.

U0101, P0902, P2832 – отсутствие контакта с модулем управления TCM

Автовладельцы Форд Фокус 3 знают, что на эти машины устанавливаются автоматические и роботизированные варианты трансмиссии Powershift . Ошибки U0101, P0902, P2832 практически в равной степени указывают на отсутствие связи с модулем управления коробкой передач TCM. Это устройство полностью управляет работой КПП и корректирует функционирование трансмиссии в зависимости от режимов эксплуатации авто. Логично, что в случае выхода из строя TCM происходит нарушение работы связки двигатель – коробка передач, что водитель просто не сможет не заметить или проигнорировать. Дать о себе знать неисправность может абсолютно любыми способами, например, работают только две первые передачи или коробка вовсе не реагирует на действия со стороны водителя.

Стоит сказать, что спонтанно электронный блок управления не выдает такие ошибки. Важна история машины и всех ранее проведенных операций с ней. Уже на основании этой информации подбирается наиболее эффективный способ диагностики. Возможно, что одна из ошибок появилась спустя некоторое время после ДТП или работы с электрической цепью автомобиля. Чаще всего выходит из строя сам блок TCM, рассчитанный на 50-60 тыс. км стабильной работы. Что же делать автовладельцу в подобной ситуации? Без помощи дилера здесь не обойтись. Потребуется основательная диагностика трансмиссии по технологии Ford IDS. Если вышел из строя блок TCM, то кроме его замены другого выхода не остается.

Как выполнить диагностику автомобиля?

Проверить автомобильные системы машин, использующихся на российских дорогах, независимо от типа топлива (бензин или дизель), можно несколькими методами:

• с использованием кнопки одометра;
• с помощью диагностического электронного разъема OBDII;
• с применением перемычки.

Описанные способы проверки «европейцев» и «американцев» Ford 2000, 2006 и других годов выпуска подходят для следующих моделей:

• Фьюжн;
• Транзит;
• ФФ3 (Форд Фокус 3) рестайлинг и дорестайлинг;
• Куга 2005, 2007, 2008 и других годов выпуска;
• Рейнджер;
• Карго;
• Фиеста 2011, 2013;
• Эскейп и т. д.

С помощью кнопки «Сброс суточного пробега»

Диагностика неполадок в работе дизельных и бензиновых двигателей Ford Ranger, Kuga объемом 1.6 литра и других моделях с помощью кнопки одометра производится так:

1. Пользователь вставляет ключ в замок зажигания и прокручивает в положение «1», мотор при этом заводить не нужно.
2. На панели приборов S Max, Transit или Fusion нажимается клавиша сброса дневного пробега, она расположена под таблом. Элемент управления нужно зажать и удерживать в таком состоянии в течение нескольких секунд.
3. Зажав кнопку, автовладелец переводит ключ в положение «2».
4. На экране панели приборов появится надпись, свидетельствующая о начале теста меню, после этого клавишу можно отпустить. Буквенные символы на щитке Ford Focus, Mondeo и других моделей подлежат расшифровке. Поломки и их причины устраняются.
5. Для автоматического отключения режима диагностики нужно зажать кнопку дневного пробега на три секунды. Также для выполнения этой задачи можно отключить зажигание, а затем включить его и запустить мотор.

Канал «Пару полезных вещей» рассказал о самодиагностике автомобилей Форд с использованием кнопки сброса суточного пробега.

С применением ПК или сканера

Диагностика авто Форд Фьюжен и других моделей с использованием компьютера и OBD разъема — самый точный способ получить информацию о неисправностях.

Для проверки выполняются следующие действия:

1. Тестер подключается к компьютеру или ноутбуку, второй его контакт надо соединить с диагностической колодкой. В автомобилях Форд выход обычно устанавливается слева от руля, может быть скрыт пластмассовой декоративной облицовкой.
2. Ключ в замке прокручивается, чтобы включить зажигание. В некоторых моделях авто его активировать не нужно, этот момент следует уточнить в сервисной книжке.
3. На ноутбуке включается утилита для диагностики неисправных систем. Обычно программы позволяют выбрать тип узла, который подлежит проверке. Пользователь может отдельно протестировать МКПП или АКПП (механическую и автоматическую коробку передач соответственно), датчики или электрические цепи.
4. Начинается проверка авто, процедура может занять определенное время. После выполнения тестирования на дисплее отобразится информация о присутствующих в работе авто неполадках. Комбинации расшифровываются, чтобы пользователь мог произвести ремонт неисправных узлов.

С помощью перемычки

Чтоб проверить работу систем с помощью перемычки, кусок проволоки нужно оборудовать светодиодом:

1. Подключение контактных элементов к пинам колодки производится с учетом схемы. Отрицательный выход соединяется с третьим гнездом, а плюсовой — с положительной клеммой аккумулятора авто.
2. Производится запуск силового агрегата машины.
3. Пользователь ждет 4 секунды, после чего замыкает контактные элементы 1 и 2 на разъеме. В течение последующих нескольких секунд светодиод начнет отображать двузначные коды. Пользователь должен отсчитать число мерцаний, которые происходят в каждой серии, а также записать полученные комбинации.
4. Коды ошибок DTC, EEC и прочих систем отображаются без перерывов, пока двигатель транспортного средства запущен.

Если автомобиль Форд оснащен каталитическим преобразователем, то произвести диагностику перемычкой в машине не получится.

Диагностика автомобиля

Процедура проверки двигателей и основных систем автомобилей Ford Focus, Transit, Mondeo и прочих моделей может быть выполнена такими методами:

• с применением кнопки сброса суточного пробега;
• с помощью компьютера и сканера;
• с использованием перемычки.

Диагностика кнопкой одометра

Процесс диагностики без использования стороннего оборудования выполняется так:

1. В замок вставляется ключ и проворачивается, чтобы включить зажигание. Силовой агрегат машины не запускается.
2. На контрольном щитке надо найти клавишу сброса суточного пробега (она располагается под одометром). Кнопка зажимается и удерживается на протяжении нескольких секунд.
3. При зажатой клавише ключ в замке проворачивается во второе положение.
4. На дисплее одометра контрольного щитка после этих действий появится надпись Test, затем клавиша отпускается. Если кнопка будет удерживаться на протяжении более трех секунд в перерывах между диагностикой, то режим самопроверки автоматически отключится. Тогда ключ в замке надо будет провернуть до конца и завести двигатель. Через несколько секунд после этого контрольный щиток вернется в режим самодиагностики.
5. В результате на дисплее приборки авто появятся буквенные символы, сообщающие о неполадках. Их причины и методы устранения определяются в соответствии с расшифровкой.
6. После решения проблемы выполняется выход из режима самодиагностики в автомобилях Форд Фокус, Транзит, Мондео и других моделях. Для этого надо отключить зажигание и удержать клавишу сброса суточного пробега на три секунды и более.

Проверка компьютером и диагностическим ПО

Для получения более точной информации о неполадках потребуется компьютер с установленным диагностическим ПО, а также адаптер с кабелем.

Процедура проверки проводится так:

1. Один конец тестера соединяется с ноутбуком, а второй – с диагностическим разъемом. В автомобилях Форд Фокус этот выход располагается слева от рулевого колеса и может быть замаскирован защитной пластиковой накладкой.
2. Производится активация зажигания. В зависимости от модели, его можно не включать (этот момент надо уточнить в сервисной документации).
3. На компьютере запускается программа для проверки всех систем транспортного средства. В большинстве утилит есть возможность выбора конкретного узла, который подлежит диагностике. С помощью программного обеспечения можно узнать об основных параметрах работы автомобиля.
4. Осуществляется процесс проверки, который может занять несколько минут. По истечении диагностики на экране компьютера появятся коды ошибок, которые подлежат устранению. Предварительно их надо расшифровать, чтобы точно определить тип неисправности.

Тип вывода ошибок будет отличаться в зависимости от модели автомобиля и метода диагностики.

Пользователь Denis Zaicev подробно рассказал о выполнении компьютерного тестирования всех систем Форд с помощью специального ПО.

Диагностика перемычкой

Проверка с помощью перемычки выполняется так (для проверки кусок проволоки должен быть оснащен диодной лампочкой):

1. Контакты диода подключаются к разъемам в соответствии со схемой. Минусовой выход идет на гнездо 3, а положительный – к плюсовой клемме АКБ.
2. Запускается двигатель автомобиля.
3. После старта надо подождать четыре секунды, затем замкнуть первый и второй контакт на диагностической колодке. Спустя несколько секунд диодный индикатор будет демонстрировать двузначные коды. Необходимо точно сосчитать количество вспышек, которые произойдут в каждой серии, после чего записать комбинации в порядке их образования.
4. Все коды будут выводиться беспрерывно, пока запущен силовой агрегат машины. В ходе выполнения этой задачи рекомендуется потрясти и подвигать в разные стороны контроллеры и провода, к которым они подключены.

Процедуру диагностики перемычкой не получится выполнить, если машина оборудована каталитическим преобразователем.

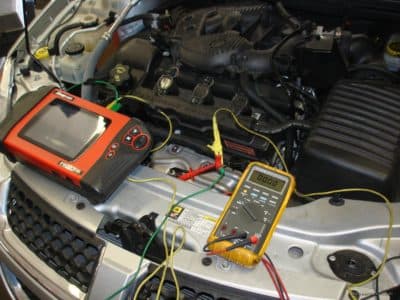

Диагностика автомобилей

Технологии не стоят на месте и теперь о появлении определенных неисправностей в относительно новых авто узнать можно гораздо проще. Если в работе транспортного средства Ford возникли неполадки, то об этом можно узнать по коду ошибки бортового компьютера. Чтобы узнать об ошибке, можно поехать на специализированное СТО, где мастера при помощи специального оборудования произведут диагностику вашего Ford и точно скажут, что в нем сломалось.

Автомобиль Ford Focus 2

Однако, такая процедура в условиях финансового кризиса стоит не так уж дешево, и не каждый автомобилист может себе позволить это. Что же делать в таких случаях? Ответ прост — узнать о неисправности можно самому, произведя самостоятельную диагностику транспортного средства. Чтобы сделать это, воспользуйтесь инструкцией, подготовленной специалистами нашего ресурса.

1. Итак, производим самостоятельную диагностику бортовых компьютеров автомобилей Ford в домашних условиях.
2. Для начала садимся на место водителя и включаем зажигание. Заводить автомобиль при этом не нужно.
3. На приборной панели найдите кнопку сброса дневного пробега. Зажмите ее и удерживайте несколько секунд.
4. Не отпуская кнопки, поверните ключ в замке зажигания на вторую позицию.
5. Следите за панелью приборов: на экранчике одометра должна появиться надпись «Test». Когда на дисплее появиться сообщение, кнопку сброса дневного пробега можно отпустить. Учтите, если кнопку сброса одометра держать зажатой больше трех секунд в перерывах между тестами, то режим самостоятельной диагностики будет прекращен. В таком случае вам нужно повернуть ключ в замке зажигания в положение «пуск» и держать его до полного старта. В этот момент стартер автомобиля отключится в автоматическом режиме, когда транспортное средство заведется и уже через несколько секунд приборная панель вновь вернется в режим самостоятельной диагностики.
6. Чтобы покинуть режим самостоятельной Ford, необходимо выключить зажигание и удерживать кнопку сброса одометра больше трех секунд.

Так выглядит в увеличенном видеолампочка Check Engine. Ее появление на панели приборов сообщает автовладельцу о возникновении каких-либо ошибок в системе авто.

Необходимо отметить, что коды, которые появятся на панели приборов, могут быть отображены неточно, если есть ошибки в работе бортового компьютера. Самостоятельная диагностика в принципе не может быть точной, в отличие от проверки бортового компьютера на ошибки при помощи специального оборудования. Поэтому, если вы чувствуете, что возникли серьезные неполадки в работе авто, желательно обратиться за помощью к квалифицированным специалистам или приобрести оборудование, которое поможет точно считать коды ошибок.
