Диагностика и расшифровка кодов на ладе гранта

Третья часть ошибок

Ошибки Р0300 свидетельствуют о пропуске воспламенения

Р0300 (301, 304) — пропуски воспламенения. Причем они могут быть как случайными, так и множественными. Причем, чем больше номер кода ошибки, тем выше номерное обозначение самого цилиндра.

Ошибки Р0326 (327, 328) свидетельствуют о неисправности в цепи датчика детонации. При детальном разборе можно обнаружить полный выход сигнала из допустимого диапазона или обнаружение сигнала в критическом уровне, который может быть как слишком высоким, так и низким.

Стоит обратить внимание на ошибки с номерами Р0335 (336, 337, 363). Они указывают на то, что цепь, ведущая к датчику, реагирующему на смещение коленчатого вала, нарушена или вышла из диапазона, в котором должна была проводиться работа

Также они могут указывать на то, что катушка зажигания четвертого цилиндра неисправна или произошел обрыв цепи управления. Могут быть обнаружены пропуски в системе воспламенения, при которых возможно полное отключение подачи топлива в неработающих цилиндрах.

Компьютерная диагностика

Наиболее эффективны методы с использованием сложной вычислительной техники.

Что даёт этот метод? Прежде всего, он позволяет контролировать всю ДВС целиком. Точность диагностики исключительная. Ошибки, которые могут возникнуть в результате, автоматически устраняются при помощи специальных программ.

Виды проведения работ:

• стационарный – с подключением прибора непосредственно к ЭБУ автомобиля (ПК, ноутбук, сканер);
• дистанционный – через Bluetooth или Wi-Fi (планшет, смартфон).

Компьютерная обработка данных производится посредством введения в процессор устройства «софтов» (программ), ориентированных на:

• комплексную диагностику (двигатель, подвесная и рулевая система, тормоза);
• ДВС;
• электронику.

Как её провести? Обычно водители пользуются услугами автосервиса. Это не единственный вариант. При определённой подготовке возможна диагностика автомобиля своими руками.

Описание процедуры:

1. укомплектовка базовой оснастки: — компьютер; — адаптер «K-Line» с кабелем на разъёмах Olb2 и Usb (при стационарном подключении) или Еlm327-адаптер с блютуз (дистанционное исследование); — диагностические программы и драйверы;
2. установка на компьютерную платформу нужного «софта» и «чипа» (драйвера);
3. «прошивка» (адаптирование) ЭБУ (обеспечивает связь контроллера с компьютером и вынос на него всех доступных параметров автомобиля.

Определение состояния нужных систем производится путём постепенного сканирования каждого узла. Дефекты, которые нельзя устранить вмешательством электронных корректоров, устраняются по ходу мелкого, среднего или капитального ремонта.

Источник

Диагностика

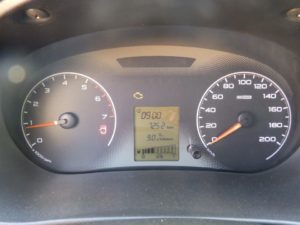

В каждом автомобиле, включая Ладу Гранта, существует возможность провести диагностику имеющихся неисправностей. Для этого необходимо зажать кнопку Reset и включить зажигание автомобиля. Так вы запускаете тестирование электронного блока управления, и в скором времени на жидкокристаллическом экране появятся все позиции сегментов.

Далее необходимо активировать кнопку на панели управления, которая располагается ближе всего к водителю. Сразу после этого на экране бортового компьютера вы увидите номер прошивки. Затем требуется нажать первую попавшуюся кнопку управления.

Если в работе Лады Гранта имеются какие-то ошибки, то они будут отображены в первых двух строках на экране. Они появятся в виде цифр, о которых говорилось выше в данной статье. Каждая из них свидетельствует о наличии той или иной неисправности.

Если же на протяжении 20 секунд бортовой компьютер данного автомобиля так и не показал вам ошибки, это, вероятней всего, свидетельствует об их чрезмерном количестве. Также причиной этого может быть:

• повышенное напряжение, наблюдающееся бортовой системе;
• обрыв цепи датчика, отвечающего за уровень топлива;
• обрыв цепи датчика, который реагирует на уровень и температуру ОЖ;
• обрыв в цепи датчика наружной температуры.

Для обнуления всех кодов ошибок, которые показала данная диагностика, следует удерживать нажатой кнопку перезагрузки на протяжении нескольких секунд, после чего нажать на любую кнопку управления. Так вы снова вернете жидкокристаллический экран в рабочее состояние.

Следует отметить, что подавляющее большинство желающих обзавестись собственным автомобилем, к сожалению, не могут позволить себе приобрести иномарку в хорошем состоянии. Поэтому с каждым годом количество людей, отдающих предпочтение автомобилям отечественного производства, значительно возрастает. Подтверждение этого – автомобилисты, остановившие свой выбор на Ладе Гранта.

Помните, каждый отечественный автомобиль имеет довольно много недостатков. К счастью, большинство их них не оказывает никакого влияния на качество и безопасность езды. Однако, если вы являетесь собственником автомобиля Лада Гранта и заметили, что бортовой компьютер сигнализирует об ошибке, выяснить, что же на самом деле произошло, следует незамедлительно. Дело в том, что достаточно часто ошибка появляется на экране в тот момент, когда неполадку можно устранить без значительных капиталовложений, а также потери времени

Но чем дольше вы не будете обращать внимание на ошибки, тем больше головной боли они принесут, когда вы наконец-то решите с ними разобраться

https://youtube.com/watch?v=EunGtCSCRAk

Используем obd2 адаптер

Есть на руках качественный диагностический адаптер и нужный софт? Тогда сброс не составит труда. Что делать, если нет программы или диагностического сканера?

Самый простой выход: купить сканер из Китая. Цена – 200-300 рублей. Главное условие: почитать отзывы о совместимости. Будет он читать вашу машину или нет – лотерея.

Как только сканер есть, вставляем его в ОБД разъем слева от бардачка.

Разъем находится в легкодоступном месте слева от крышки бардачка.

• Скачиваем на телефон программуTorqueLite – бесплатная версия, базовые функции работают;
• Заводим машину, чтобы пошло питание на адаптер и появились данные об ошибках;
• Включаем на телефоне Bluetooth, в настройках добавляем новое устройство (адаптер определится как OBDII);
• Открываем программу Torque – в верхней части экрана пойдут надписи типа Ожидание подключения, Проверка CAN протокола, Успешно подключено;
• Открываем настройки – Fault Codes – Show logged faults.

На экране появятся сохраненные коды. Там же с помощью Clear logged faults можно сбросить все ошибки и «чек» погаснет. Не навсегда – пока проблема не проявится снова.

Открываем настройки – Коды ошибок – Показать сохраненные.

Вариант, близкий к сканеру – установка бортового компьютера. БК:

• Определит ошибку;
• Покажет ее код и расшифровку;
• Поможет сбросить.

Датчик положения коленвала Лада Гранта

ДПКВ ответственен за выдачу системе управления сведений о частоте, с которой вращается коленвал и о его угловом положении. Основываясь на этих данных, в ЭБУ рассчитывается фаза и продолжительность импульсов, отвечающих за управление форсунками и за управление катушкой зажигания. При считывании информации элемент посылает полученные данные контролеру, в задачу которого входит их обработка и выдача на форсунки нужных импульсов.

Датчик положения коленвала на Гранте находится около масляного фильтра.

Узел отличается большой надежностью в работе и долговечностью, а потому его поломки случаются нечасто. Это обусловлено и тем, что в составе ДПКВ отсутствуют механические подвижные части.

Наиболее часто причиной его неисправности становится поврежденная коррозией проводка. Поломка детали влечет за собой возникновение значительных проблем для нормального функционирования двигателя, при невозможности произвести ремонт узел потребуется заменить.

Поломка датчика положения коленвала препятствует процессу запуска двигателя. Перечислим главные признаки его неисправности:

• проблемы с запуском мотора;
• неустойчивое функционирование двигателя;
• потеря мощности и др.

Третья часть ошибок

Ошибки Р0300 свидетельствуют о пропуске воспламенения

Р0300 (301, 304) — пропуски воспламенения. Причем они могут быть как случайными, так и множественными. Причем, чем больше номер кода ошибки, тем выше номерное обозначение самого цилиндра.

Ошибки Р0326 (327, 328) свидетельствуют о неисправности в цепи датчика детонации. При детальном разборе можно обнаружить полный выход сигнала из допустимого диапазона или обнаружение сигнала в критическом уровне, который может быть как слишком высоким, так и низким.

Стоит обратить внимание на ошибки с номерами Р0335 (336, 337, 363). Они указывают на то, что цепь, ведущая к датчику, реагирующему на смещение коленчатого вала, нарушена или вышла из диапазона, в котором должна была проводиться работа

Также они могут указывать на то, что катушка зажигания четвертого цилиндра неисправна или произошел обрыв цепи управления. Могут быть обнаружены пропуски в системе воспламенения, при которых возможно полное отключение подачи топлива в неработающих цилиндрах.

Распространенные причины загорания чека двигателя на Ладе Гранта

Как правило, светящийся чек на экране может указывать как на незначительные неполадки, так и на различные ошибки приборов. Наиболее распространенными причинами появления горящего значка сигнализатора двигателя являются следующие:

• топливо низкого качества. Это довольно частая причина, по которой загорается чек двигателя. Для решения проблемы необходимо слить старый бензин и залить новый. Затем проверить индикаторную панель, и если чек перестал гореть, то причина была в этом. Если чек не погас, это может говорить о том, что есть другая проблема;
• сбои в работе бензонасоса или топливного фильтра. В данной ситуации, кроме горящего чека, будут наблюдаться проблемы с запуском мотора. Также явным симптомом станут «плавающие обороты» или «провалы» при нажатии на педаль акселератора;
• засорение топливных форсунок. Очень частая причина, в результате которой загорается чек двигателя. Решается проблема прочисткой форсунок, однако делать это необходимо только в автомастерской, так как человек без опыта может лишь навредить и полностью вывести их из строя;
• загрязнение воздушного фильтра. Данная проблема решается так же, как и предыдущая, путем чистки или замены фильтров;
• обычные глюки в работе электроники. Бывает и так, что существенных проблем в авто нет, но загорается чек двигателя. В этом случае, вероятно, причина заключается в кратковременных и незначительных сбоях в работе электроники автомобиля. Решить проблему можно, если сбросить клеммы с аккумулятора;
• засорение катализатора. Чек двигателя может также загореться при засорении катализатора. Решить проблему можно путем замены выхлопной системы или вырезания из нее катализатора;
• низкий уровень масла. Если чек двигателя загорается прямо во время движения, то необходимо определить уровень масла. При этом мотор будет работать без лишнего шума или стука. Также стоит проверить корпус двигателя на герметичность;
• неисправность свечей или высоковольтных проводов. В случае, когда мотор работает в должном режиме, проблема кроется в неисправности свечей. Исправить ситуацию можно заменой неисправных свечей и высоковольтных проводов на новые;
• проблемы в работе модуля или катушки. Если чек двигателя троит, то причиной этого может стать низкое сопротивление на катушке. Поэтому необходимо измерить сопротивление на катушке и проверить наличие искры, после этого при необходимости заменить ее;
• сбои в работе датчиков или их цепей;
• неисправность в системе управления двигателем. Бывает так, что сигнал загорания чека не сигнализирует о необходимости диагностики или ремонта. Поэтому иногда для устранения проблемы необходимо попросту провести проверку работоспособности некоторых узлов автомобиля.

Однако нередко при устранении неполадок невозможно обойтись без квалифицированной помощи. Следовательно, когда возникает подобная ситуация, необходимо как можно скорее решить появившуюся проблему для того, чтобы избежать возникновения более серьезных последствий.

Список кодов ошибок АКПП

Как определить в чем причина рассказывается в документе:
Чтобы скачать файлы нужно авторизироваться на сайте

Как выполняется проверка?

Поскольку работа исправного датчика ABS основана на изменении электрического сопротивления при вращении колеса, измерить его параметры можно мультиметром или тестером, функционирующим в режиме омметра. Условия для диагностики – обычный гараж либо ровная площадка, смотровая канава не требуется. Из инструментов возьмите домкрат и баллонный ключ.

Чтобы проверить датчик АБС тестером, выполните следующие действия:

1. Поставьте автомобиль на ровную площадку и зафиксируйте противооткатными упорами. Ручной тормоз включать не следует.
2. Поднимите домкратом заднее колесо и снимите его. Обнаружив жгут проводов, идущих к датчику в ступице, отыщите разъем и рассоедините его. Тщательно прочистите все контакты, лучше – специальной жидкостью.
3. Включите мультиметр на измерение сопротивления и выполните замер в колодке, идущей от датчика. В зависимости от марки авто величина должна составлять от 500 Ом до 1,4 кОм.
4. Возьмитесь за барабан или диск рукой и покрутите его, следя за показаниями тестера. Сопротивление должно меняться.
5. Переведите прибор в режим измерения напряжения и включите зажигание. Проверьте присутствие постоянного тока со стороны блока управления, присоединив мультиметр ко второй части разъема.
6. Операцию повторите на всех колесах.

На различных моделях автомобилей разъем может находиться в разных местах – прятаться под днищем либо пластиковой защитой. Чтобы обнаружить колодку, прощупайте жгут проводов вручную.

Диагностика и проверка электронной педали газа

ВАЗ поставляет автомобили LADA GRANTA с электронной педалью газа (E-газ), чтобы соответствовать современным экологическим нормам.

Если у педали нарушилась работоспособности (пропала отзывчивость или повышенные обороты двигателя при переключении скорости на коробке передач), то перед тем как произвести демонтаж и проверку узла при помощи мультиметра, считайте ошибки через OBD2 разъем.

Типовые ошибки, связанные с педалью акселератора:

• Загорелся «Check Engine» на приборке (ошибка 0504);
• Ошибка «Низкий/Высокий уровень сигнала первого датчика педали акселератора.

Диагностика

Далее необходимо активировать кнопку на панели управления, которая располагается ближе всего к водителю. Сразу после этого на экране бортового компьютера вы увидите номер прошивки. Затем требуется нажать первую попавшуюся кнопку управления.

Если в работе Лады Гранта имеются какие-то ошибки, то они будут отображены в первых двух строках на экране. Они появятся в виде цифр, о которых говорилось выше в данной статье. Каждая из них свидетельствует о наличии той или иной неисправности.

Если же на протяжении 20 секунд бортовой компьютер данного автомобиля так и не показал вам ошибки, это, вероятней всего, свидетельствует об их чрезмерном количестве. Также причиной этого может быть:

• повышенное напряжение, наблюдающееся бортовой системе;
• обрыв цепи датчика, отвечающего за уровень топлива;
• обрыв цепи датчика, который реагирует на уровень и температуру ОЖ;
• обрыв в цепи датчика наружной температуры.

Для обнуления всех кодов ошибок, которые показала данная диагностика, следует удерживать нажатой кнопку перезагрузки на протяжении нескольких секунд, после чего нажать на любую кнопку управления. Так вы снова вернете жидкокристаллический экран в рабочее состояние.

Следует отметить, что подавляющее большинство желающих обзавестись собственным автомобилем, к сожалению, не могут позволить себе приобрести иномарку в хорошем состоянии. Поэтому с каждым годом количество людей, отдающих предпочтение автомобилям отечественного производства, значительно возрастает. Подтверждение этого – автомобилисты, остановившие свой выбор на Ладе Гранта.

Помните, каждый отечественный автомобиль имеет довольно много недостатков. К счастью, большинство их них не оказывает никакого влияния на качество и безопасность езды. Однако, если вы являетесь собственником автомобиля Лада Гранта и заметили, что бортовой компьютер сигнализирует об ошибке, выяснить, что же на самом деле произошло, следует незамедлительно. Дело в том, что достаточно часто ошибка появляется на экране в тот момент, когда неполадку можно устранить без значительных капиталовложений, а также потери времени

Но чем дольше вы не будете обращать внимание на ошибки, тем больше головной боли они принесут, когда вы наконец-то решите с ними разобраться

Неисправности в системе улавливания топливных паров лада калина

Так как сам электромагнитный клапан не представляет собой сложного устройства, неисправностей у него, как таковых, немного – он может не открываться или не закрываться, когда это необходимо, или зависнуть в каком-нибудь определенном положении. Но виновником поломки может быть не только Evap-Solenoid, система улавливания бензиновых паров работает некорректно и по другим причинам:

• пережаты или засорены соединительные патрубки;
• в системе не создается нормального разрежения;
• из-за обрыва цепи отсутствует напряжение на клапане;
• полностью засорен угольный фильтр (что бывает редко);
• сбои дает блок управления.

Если КПА завис в открытом положении, и он не перекрывает канал, возможно проявление следующих дефектов:

• обогащается топливная смесь, отчего появляется «чернота» на электродах свечей зажигания;
• двигатель начинает работать неустойчиво, особенно это заметно на холостых оборотах;
• повышается расход бензина;
• понижается приемистость ДВС.

Когда канал EVAP постоянно перекрыт клапаном продувки, в бензобаке создается избыточное давление паров, из-за этого:

• возникает риск поломки бензонасоса;
• может выйти из строя датчик уровня топлива.

Необходимо отметить, что продувка происходит в определенном режиме после запуска двигателя, программа выполняется в зависимости от оборотов коленчатого вала, и на холостом ходу система не работает. Импульс на КПА поступает, если:

• охлаждающая жидкость нагрелась до температуры не ниже 75 градусов Цельсия;
• дроссельная заслонка открыта не менее чем на 4%;
• автомобиль движется со скоростью более 10 км/ час (но это необязательное условие).

Неполадки в электрической части EVAP фиксируются блоком управления, а на панели приборов загорается контрольная лампа Check Engine. Определить код неисправности можно с помощью специального диагностического сканера или компьютера с установленной программой, наиболее распространенные ошибки в системе улавливания паров, определяемые диагностическим устройством – P0441 и P0455.

Наиболее распространенная ошибка

Наиболее часто встречаемая ошибка Р0133 свидетельствует о невозможности полноценно разогнаться

Обратите внимание, если на дисплее отображается ошибка под номером Р0133, можно сделать вывод, что машина перестала качественно разгоняться. Это связано с тем, что управляющий датчик кислорода требует для передачи в блок управления информации о том, в какой концентрации находится топливовоздушная смесь

Сам датчик расположен непосредственно в выхлопной трубе, не прикасаясь к каталитическому нейтрализатору. Блок управления двигателя находится за датчиком кислорода, когда проходит время работы замкнутого цикла. Кроме того, регулируется непосредственно сам состав воздушно топливной смеси благодаря увеличению или уменьшению импульсов, которые происходят при открытии форсунки.

Список кодов ошибок передачи данных

• U0001 Шина CAN неисправна
• U0009 Шина CAN, короткое замыкание в цепи
• U0073 “Соединение по CAN шине (шина отключена)”
• U0100 “Приемник CAN шины (ЭБУ ДВС)”
• U0155 Нет связи с модулем управления круиз контролем
• U0305 Программная несовместимость с модулем управления круиз контролем

В ходе эксплуатации автомобиля могут появиться неисправности, которые хранятся в памяти электронного блока управления (ЭБУ) двигателем в виде кодов ошибок. Вместе с этим на панели приборов загорается индикатор “Check Engine”

Коды ошибок Гранта обозначаются тремя группами символов. Первая включает в себя код, который напрямую отвечает за своевременное срабатывание подушек безопасности водителя и пассажира, если дело касается люксовой версии Лада Гранта.

В его функции входит отслеживание электрических импульсов, которые подаются на центральный замок и электрические стеклоподъемники. Также отслеживается правильность работы двигателя и АКПП.

Ко второй группе относят общий и запасной код ошибок для Лады Гранта, необходимый для дополнительного введения.

Третья группа позволяет активировать специализированную систему подачи воздуха, который должен поступать к некоторым деталям. Отслеживает такие факторы: насколько качественно производилось зажигание, каким образом автомобиль осуществляет движение на холостом ходу, и проводит дополнительный контроль за Лада Гранта для более детального выявления неполадок.

Кроме того, используя возможности третьей группы, можно обнаружить ошибки, связанные с трансмиссией, ECU или его цепью.

Выводы

Причины возникновения загорания функции «ЧЕК» на Ладе Гранте довольно просты, поскольку этот датчик отвечает за полноценную работу двигателя. Для выявления причин стоит провести диагностику и определить, почему так случилось, и только потом ее устранять.

Однако, даже если вы исправите неполадку, «чек» будет продолжать гореть. Многие, чтобы сбросить ошибку едут на компьютерную диагностику, там платят порядка 150-200 рублей за 1 минуту. Деньги хоть и не большие, но зачем? Если сбросить ошибку можете вы сами, затратив на это ту же минуту, причем никуда не нужно ехать. Не знаете как сбросить ошибку чек самому? Очень просто, читайте ниже.

Сбрасываем ошибку.

1. Для этого, включаем зажигание, не заводя авто.
2. Открываем крышку капота и откидываем плюсовую клемму аккумулятора.
3. Ждем от 10 секунд до минуты и садим клемму обратно.
4. Закрываем капот.
5. Выключаем зажигание.
6. Включаем зажигание и заводимся.

И вот чудо, ошибка лампочка ошибки перестала гореть.

Даже если вы не можете определиться из-за чего у вас загорелся «чек», не бегите сразу на диагностику. Попробуйте сбросить эту ошибку способом описанным выше. Просто бывают случаи случайного срабатывания (в бензине примесь попалась и тому подобное). И тогда после сброса ошибка просто не загорится снова. А если все-таки неполадка какая-то есть, то «чек» выскочит снова, километров через 50.

…заводя авто в мороз, машины завелась но в одном цилиндре были пропуски зажигания, машина «тарахтела», загорелся «Check Engine» я её заглушил, выжал педаль акселерата(газа) до конца (в пол) и покрутил стартером, свечи продулись машины стала работать хорошо, но лампочка «Check Engine» не потухла.

Был еще один случай, по своей глупости поменял лампочку в приборке при включенном зажигании, или штекер приборки отсоединил, сам не понял но как факт загорелся опять «Check Engine» . В обоих случаях чек не пропадал вывод был один ехать в сервис платить деньги, чего я не стал делать. В общем есть простой способ убрать «чек», открываем капот находим блок предохранителей, в желтом корпусе убираем предохранитель «F1» (30А)
