Меняем цепь грм и натяжитель, признаки и интервал замены

Содержание:

Цепь ГРМ
- Замена
- Установка
О ресурсе
Замена компонента своими руками
- Площадка и инструменты
- Рабочий процесс по демонтажу и установке
Приступаем к работе
Отличия цепи от ремня
Полезные сведения о замене и состоянии цепи
Алгоритм замены своими руками
Замена компонента своими руками
Немного теории
Недостатки цепного привода ГРМ
Симптомы износа
Сколько служит цепь

Цепь ГРМ

Если во время работы двигателя присутствует звонкий звук, который напоминает работы дизельного мотора, то скорей всего требуется замена цепи ГРМ Нива Шевроле.

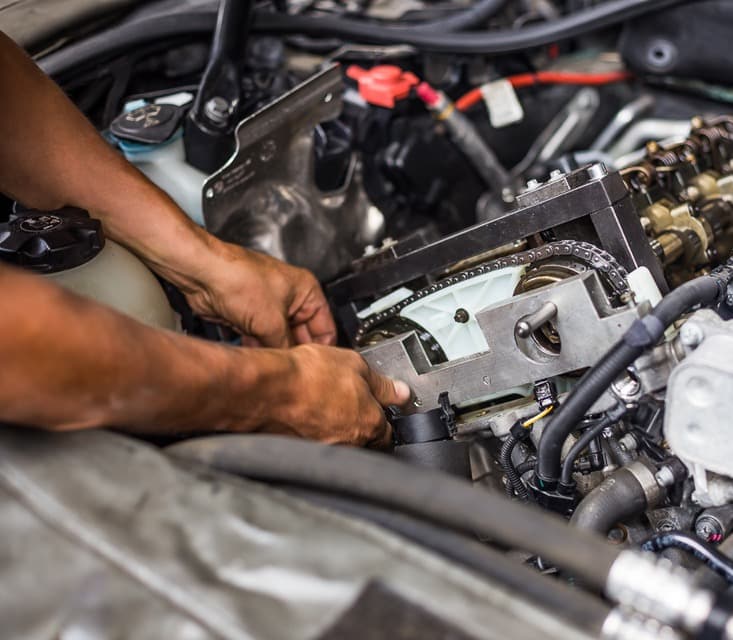

Замена

Если вовремя не произвести замену то она во время движения может порваться. Для замены делаем следующие:

Устанавливаем машину на яму
Демонтируется защита мотора с пыльником
Поднимаем ручной тормоз, под колеса желательно подложить специальные подпорки
Сливаем тосол и демонтируем радиатор и вентилятор
От крышки клапанов и патрубков отсоединяем аккуратно трос акселератора, идущий к воздушному фильтру
Датчик коленчатого вала снимаем, ослабеваем болты которые крепят генератор
Отодвинув генератор снимаем ремень
Откручиваем несколько болтов благодаря которым крепится насос водяной, после чего снимаем его
Демонтируем натяжной и обходной ролик ремня
Снимаем все мешающие патрубки
Накрываем головку цилиндров чтобы в него не попал мусор
Открутив болты крепления извлекаем шестерню распределительного вала
Снимаем масляную трубку вместе с гидронатяжителем
Извлекаем цепь и все шестерни масляного насоса, коленчатого и распределительного вала
Берем новый сальник и устанавливаем его на крышку ГРМ

Установка

Когда цепь ГРМ Нива Шероле и все необходимы элементы системы сняты, нужно правильно установить и настроить новые детали, для этого нужно:

Берем болт крепления и устанавливаем на башмак
Проверяем чтобы башмак находился в неподвижном состояние после чего затягиваем болт
Новые шестерни устанавливаем на свое место таким образом чтобы они совпадали с имеющимися метками
Производим установку фиксатора, если по каким либо причинам он не садится на свое место,подпиливаем его напильником

Перед установкой цепи, ее нужно смазать моторным маслом, после чего ее можно одевать на своем место следующим образом:

Вначале на шестерню коленчатого вала
После этого на масляный насос
И в завершение на распределительный вал

Для обеспечения лучшей работы и фиксации данного механизма в нем предусмотрены специальные метки ГРМ Нива Шевроле

Если вовремя установки цепи их не брать во внимание то это может привести к тому что система газораспределения рассинхронизируется и повысится износ деталей

Регулировка по меткам производится в несколько этапов:

Подготавливается весь необходимый инструмент
Автомобиль устанавливается на яму
Отключается вентилятор и откручивается крепление радиатора
Снимаем крышку клапанов

Когда все подготовительные этапы проделаны делается следующая регулировка:

Вращаем коленвал пока не совпадут метки подшипника и распредвала. Если цепь установлена правильно то имеющиеся метки на крышке цепи и коленвале будут совпадать. В случае если они не совпадают, регулируем положение фаз
Что бы произвести такую регулировку у стопорной шайбы разжимаем крепление, после этого ключом на 13 снимаем шайбу вместе со звездочкой распредвала
Выставляем первую передачу для того чтобы не прокручивался болт который крепит шестеренку коленвала. Выкручиваем болт крепления и стопорную шайбу
Демонтируем натяжитель.
Тянем цепь на себя и снимаем со звездочки
Что бы произвести ее регулировку перемещаем ее на один зуб
Начинаем проворачивать коленчатый вал до тех пор пока не совпадут выемки
Устанавливаем стопорную шайбу. Наживляем болт в место для крепления, но при этом не затягиваем
Вращаем коленчатый вал и проверяем совпадают ли метки. Если они совпали то работу можно считать завершённой

Важно чтобы метки совпадали как можно точнее, так как от этого будет зависеть правильность и стабильность работы двигателя

О ресурсе

Меняем цепь грм на инжекторной ниве 21214

Во многих руководствах по эксплуатации не значится, через сколько производить замену данного элемента. Но как показывает практика, ресурс привода составляет от 100 до 200 тысяч километров.

Да, цепь ГРМ будет надежнее ремня, и она не рвется, а лишь растягивается. Но стоит помнить, что данное растяжение компенсируется натяжителем лишь до определенного момента. Если цепь удлинилась, это не повод для срочной замены. Но если на ней ездить долго, возможно смещение фаз газораспределения. Ведь натяжитель будет уже не в состоянии компенсировать ту длину, на которую растянулся элемент.

Интересный факт: ресурс цепей на двигателях «Хонды» (в частности, «Цивик») может доходить до 250 тысяч километров. При этом никаких признаков замены не наблюдается.

Замена компонента своими руками

Меняем тросик сцепления на ваз-2110 самостоятельно: особенности замены

Хотите сэкономить? Цепь вполне можно заменить своими руками. Однако эта задача не из простых, так что новичку за неё лучше не браться. Приготовьтесь потратить как минимум 3–4 часа. Также нужно заранее подготовить место и набор инструментов.

Рассмотрим процесс замены цепи на примере Nissan Almera N16 Classic.

Площадка и инструменты

Работу желательно выполнять там, где есть подъёмник, эстакада или яма. Приготовьте следующие инструменты:

шестигранный ключ на 6;
торцевые головки размерами 12, 13 и 14;
зубило и молоток;
чистую ткань для вытирания;
контейнеры, в которые надо будет слить технические жидкости;
разводной и динамометрический ключи;
брусок дерева;
герметик и «антисиликон» (обезжириватель);
и, конечно же, новую цепь.

Рабочий процесс по демонтажу и установке

Первое, что надо убрать — подключённые к катушке зажигания кабели. После этого можно открутить катушки и положите их в стороне. Обязательно подпишите эти компоненты цифрами в той последовательности, в которой снимали — это поможет избежать путаницы при сборке.
Отсюда мы начинаем работу по подготовке к замене цепи
Отделите воздушные патрубки от крышки клапана. Сама крышка закреплена с помощью болтов. Их тоже надо открутить — тогда появится возможность снять деталь.
Демонтируйте правую подушку двигателя, иначе она будет мешать дальнейшей работе.
Найдите сливное отверстие для моторного масла. Поставьте под него контейнер и открутите пробку. Дождитесь, пока техническая жидкость перетечёт в ёмкость. Снимите масляный фильтр.
Возьмите ещё одну ёмкость. Найдите хомут нижнего патрубка радиатора, уберите его. Охлаждающая жидкость также должна перетечь в контейнер. После этого разыщите крышку радиатора и открутите её для удаления остатков хладагента.
После надо снять радиатор и убрать ремень привода генератора. Затем снимите хомут подводящего шланга (предварительно может потребоваться его ослабление).
Следующая задача — демонтаж головки блока цилиндров. Крышка этого компонента зафиксирована четырьмя болтами. Их надо открутить, после чего появится возможность убрать как саму крышку, так и вентилятор и его компоненты.
Надо убрать поддон двигателя. Сделать это можно, предварительно сняв глушитель (он установлен на нескольких болтах).
Немного ослабьте болты, которыми зафиксирован шкив помпы. Это даст возможность убрать ремни, соединяющиеся с компонентами управления и климатической техники.
Найдите место между боковой стороной картера и коленвалом. Разместите там брусок дерева и аккуратно демонтируйте шкив коленчатого вала. Для откручивания его болта применяется торцевая головка соответствующего размера. Если вы не можете достать до болта, используйте удлинитель.
Разыщите шкив водяного насоса и тоже снимите его. Под этой деталью расположена прокладка, которую также следует достать. Придётся временно избавиться и от масляного насоса.
Всё, подготовительные работы завершены. Можно приступать непосредственно к демонтажу старой цепи. Шестерни распределительного вала закреплены болтами, которые надо открутить. Сам распредвал придётся фиксировать разводным ключом.

Демонтаж цепи осуществляется в следующем порядке.

Снимаем успокоитель (планка в верхней части).
Убираем гидронатяжитель и планку, отвечающую за натяжение успокоителя. Возможно, имеет смысл заменить натяжитель — особенно если в вашей машине установлен старый вариант, в котором клапан находится в штоке, а не в головке.
Берём нижнюю планку и надеваем её на шпильку.
Убираем саму цепь.
Избавляемся от расположенной внизу шестерни с помощью плоской отвёртки.
Если в вашей машине натяжитель выглядит так — лучше его заменить

Сравните старую цепь с новой. Скорей всего, бывший в употреблении вариант будет немного длиннее нового. Увеличение размера происходит из-за растяжения. Разместите новый вариант на месте старого и смажьте его машинным маслом.
Все, осталось только установить детали на места. Перед тем как это сделать, почистите компоненты механизма

Обезжиривание и очистка боковины двигателя осуществляются с помощью «антисиликона» и чистой ткани.
Новый компонент надо установить так, чтобы совпадали метки на нём и на шкивах (это важно!). После того как эта часть работы будет завершена, боковину двигателя смазывается новым слоем герметика

Закрутите болты, которыми крепится крышка, и подождите, пока герметик устоится. После этого можно выполнять работы в обратном порядке.

Те самые метки, что должны соответствовать одна другой

Приступаем к работе

Меняем сальник кулисы кпп на ваз-2110 (+признаки износа)

В первую очередь нам нужно убрать подключенные кабели зажигания к катушке. Далее рожковым ключом открутить сами катушки и отложить их в сторону

Важно подписать каждую из них, дабы при сборке не перепутать (иначе машина попросту не заведется). Далее отсоединяем воздушный патрубок от клапанной крышки

Последняя крепится к головке на нескольких болтах. Крышку тоже необходимо снять. Далее демонтируем правую подушку двигателя (не обязательно – в зависимости от особенностей конструкции автомобиля). После этого подготавливаем контейнер для слива масла и откручиваем пробку в картере. Также демонтируем масляный фильтр. После этого сливаем охлаждающую жидкость. Если она относительно новая, важно, чтобы контейнер был чистым (то же самое касается и масла). Подставляем емкость под сливное отверстие и открываем кран.

Когда в системе нет больше технических жидкостей, снимаем радиатор и убираем ремень генератора. Затем извлекаем хомут подводящего шланга. На следующем этапе демонтируем головку блока. Крышка обычно закреплена на четырех болтах. Также следует убрать поддон картера. На некоторых авто для этого предварительно потребуется снять приемную выхлопную трубу. После этого следует ослабить болты шкива водяного насоса. Так мы уберем приводные ремни, которые идут на кондиционер и другое навесное оборудование.

Дальше нам потребуется найти место между коленвалом и боковой стороной картера двигателя. Здесь размещаем деревянный брусок и откручиваем шкив вала. Для этого следует применить торцевую головку большого размена (обычно на 27 или 30).

На следующем этапе нужно снять шкив помпы. Под ним находится прокладка – ее также нужно снять. Дополнительно извлекаем наружу масляный насос. Откручиваем шестерни распределительного вала. Они крепятся на болтах. Сам вал также извлекается при помощи разводного ключа.

Отличия цепи от ремня

Одно из основных различий между цепью ГРМ и ремнем ГРМ заключается в том, что цепь ГРМ может вызвать больше повреждений в случае поломки, чем ремень ГРМ. Когда цепь ГРМ ломается, это наносит непоправимый ущерб двигателю, который впоследствии становится практически непригодным для использования.

Другое отличие цепи привода ГРМ от ремня заключается в том, что натяжители цепи контролируются давлением масла в двигателе

Поскольку хорошая смазка цепи ГРМ зависит от качества масла, важно периодически менять его. Если его уровень сильно упадет, натяжители заблокируются, и цепь привода ГРМ также будет повреждена

Преимуществом такой системы синхронизации заключается в том, что она не взаимодействует с водяным насосом, и поэтому нам не нужно заменять водяной насос вместе с цепью ГРМ.

По своей функции она напоминает ремень ГРМ, но отличается большей прочностью. Хотя некоторые производители утверждают, что цепь ГРМ может устареть вместе с самим автомобилем, другие рекомендуют частую замену.

Полезные сведения о замене и состоянии цепи

Простым, но в то же время эффективным способом проверки состояния цепи ГРМ, считается компьютерная диагностика. Но для этого потребуется посетить автосервис, имеющий в своем распоряжении соответствующее оборудование.

Учтите, что двигатель и ГРМ работают под постоянной нагрузкой, при сильных оборотах и вибрации. Это способствует сильному натяжению цепи, что может привести к последующему разрушению узла.

Металлический стук свидетельствует о том, что цепь уже растянулась, либо начались проскоки. Даже один такой признак ярко свидетельствует о том, что узел требуется менять

Также на цепь стоит обратить внимание, если:

температура двигателя без явных причин растет;
стучат клапана;
появляются странные и непонятные металлические звуки;
из выхлопной трубы валит густой дым;
ощущается падение мощности;
машина движется словно рывками;
растет расход топлива и пр.

На многих современных авто, где используется цепной привод ГРМ, устанавливается специальный индикатор. С его помощью автомобилист может вовремя заменить ошибки, связанные с работой газораспределительного механизма. Если индикатор есть, и он сработал, тогда стоит приступать к замене. В случае растягивания начнутся перескакивания, и это выльется в порчу ГБЦ. В лучшем случае можно обойтись заменой прокладки ГБЦ и сменой погнутых клапанов. В худшем, замене будет подлежать весь блок цилиндров.

У меня на этом все

Всем спасибо за внимание! Подписывайтесь и рассказывайте о нашем сайте своим друзьям!. Watch this video on YouTube

Watch this video on YouTube

Алгоритм замены своими руками

На сегодняшний день существуют однорядные и двухрядные цепи ГРМ. Они отличаются количеством звеньев (114 и 116). Каждая из этих разновидностей имеет свои преимущества и недостатки:

Например, первые увеличивают мощность двигателя, снижают его шумность.
Экземпляры с двумя рядами характеризуются надежностью и повышенным ресурсом.

Для замены изношенного цепного привода понадобятся следующие инструменты:

специальный ключ для регулировки натяжения;
большая отвертка или «фомка»;
натяжной инструмент;
автомобильный набор гаечных ключей;
специальное устройство для снятия стопорных колец;
устройство для фиксации маховика.

Перед этой процедурой нужно обесточить АКБ, сняв с нее клеммы. Работы по замене цепного привода нужно проводить по следующему алгоритму:

вначале снять кожух газораспределительного механизма;
демонтировать картерную защиту двигателя, открутив болты ключами на 13,17;
выкрутить крепежные элементы компрессора, снять ремень;
убрать бачок жидкости для ГУР, патрубки системы охлаждения автомобиля;
выкрутить крепежные элементы генератора, отсоединить от него клемму, снять этот агрегат для облегчения доступа до цепи ГРМ;
открутив болты, снять шкив помпы;
на последнем этапе снять защиту цепи газораспределительного механизма, демонтировать изношенный цепной привод.

После проведения демонтажа следует можно переходить к установке нового элемента:

вначале зафиксировать маховик, сняв стартер, закрепив вместо него устройство фиксации;
во время регулировки муфты поставить коробку передач в нейтральное положение;
прокрутить муфту по часовой стрелке на 11 оборотов;
закрепить коленчатый вал, вставив болт на место заглушки;
отметить положение маховика, чтобы по метке регулировать цепь;
извлечь держатель подушки двигателя;
снять крышку зубчатого шкива, установить новую цепь ГРМ, заменив по необходимости изношенные ролики;
в конце процесса закрепить натяжитель.

После затяжки болтов коленчатого вала необходимо сверить расположение метки на маховике. При совпадении произвести сборку в обратном съему порядке.

Таким образом, задача цепи ГРМ является довольно сложной, поэтому новичок вряд ли справится с этим. Если автомобилист не уверен в своих силах, то лучше обратиться за профессиональной помощью на СТО.

Замена компонента своими руками

Рассмотрим процесс замены цепи на примере Nissan Almera N16 Classic.

Площадка и инструменты

Работу желательно выполнять там, где есть подъёмник, эстакада или яма. Приготовьте следующие инструменты:

шестигранный ключ на 6;
торцевые головки размерами 12, 13 и 14;
зубило и молоток;
чистую ткань для вытирания;
контейнеры, в которые надо будет слить технические жидкости;
разводной и динамометрический ключи;
брусок дерева;
герметик и «антисиликон» (обезжириватель);
и, конечно же, новую цепь.

Рабочий процесс по демонтажу и установке

Первое, что надо убрать — подключённые к катушке зажигания кабели. После этого можно открутить катушки и положите их в стороне. Обязательно подпишите эти компоненты цифрами в той последовательности, в которой снимали — это поможет избежать путаницы при сборке.
Отделите воздушные патрубки от крышки клапана. Сама крышка закреплена с помощью болтов. Их тоже надо открутить — тогда появится возможность снять деталь.
Демонтируйте правую подушку двигателя, иначе она будет мешать дальнейшей работе.
Найдите сливное отверстие для моторного масла. Поставьте под него контейнер и открутите пробку. Дождитесь, пока техническая жидкость перетечёт в ёмкость. Снимите масляный фильтр.
Возьмите ещё одну ёмкость. Найдите хомут нижнего патрубка радиатора, уберите его. Охлаждающая жидкость также должна перетечь в контейнер. После этого разыщите крышку радиатора и открутите её для удаления остатков хладагента.
После надо снять радиатор и убрать ремень привода генератора. Затем снимите хомут подводящего шланга (предварительно может потребоваться его ослабление).
Следующая задача — демонтаж головки блока цилиндров. Крышка этого компонента зафиксирована четырьмя болтами. Их надо открутить, после чего появится возможность убрать как саму крышку, так и вентилятор и его компоненты.
Надо убрать поддон двигателя. Сделать это можно, предварительно сняв глушитель (он установлен на нескольких болтах).
Немного ослабьте болты, которыми зафиксирован шкив помпы. Это даст возможность убрать ремни, соединяющиеся с компонентами управления и климатической техники.
Найдите место между боковой стороной картера и коленвалом. Разместите там брусок дерева и аккуратно демонтируйте шкив коленчатого вала. Для откручивания его болта применяется торцевая головка соответствующего размера. Если вы не можете достать до болта, используйте удлинитель.
Разыщите шкив водяного насоса и тоже снимите его. Под этой деталью расположена прокладка, которую также следует достать. Придётся временно избавиться и от масляного насоса.
Всё, подготовительные работы завершены. Можно приступать непосредственно к демонтажу старой цепи. Шестерни распределительного вала закреплены болтами, которые надо открутить. Сам распредвал придётся фиксировать разводным ключом.

Демонтаж цепи осуществляется в следующем порядке.

Те самые метки, что должны соответствовать одна другой

Видео по решению проблем с цепью на Nissan Almera

Как видите, для замены цепи потребовалось разбирать чуть ли не половину главных компонентов автомобиля. Если вы не уверены в своих силах, лучше обратиться к специалистам. Замена цепи ГРМ — работа для тех, кто хорошо знает свой автомобиль.

Немного теории

Цепные приводы осуществляют передачу вращательного усилия со стороны коленвала на распредвал, который располагается в ГБЦ двигателей верхнеклапанного типа.

Цепи делятся на 2 категории. Они могут быть зубчатыми и роликовыми. Роликовые механизмы, в отличие от зубчатых, не получили столь широкого распространения. Потому именно зубчатые системы чаще всего встречаются на автомобилях с ГРМ, в составе которых находится именно цепной привод. Зубчатые узлы отличаются высокой плавностью хода, они достаточно надежные, издают незначительный уровень шума в процессе работы ДВС. По своим характеристикам использование зубчатых цепей во многом приближает их к ременным приводам. О том, какой из них лучше, можно спорить бесконечно. Но на этом зацикливаться сегодня не будем.

Цепь натягивается за счет работы гидронатяжителей, в качестве рабочей жидкости для которых используется моторное масло. Лубрикант подается через систему смазки мотора.

В зависимости от числа распредвалов, то есть распределительных валов, отличается и количество натяжителей. На автомобилях встречается от 1 до 3 единиц.

Продолжительность службы цепи напрямую зависит от того, из чего выполнен элемент, насколько он качественный и какая степень эффективности проводимой термообработки. Аналогичные требования предъявляют к звездочкам газораспределительного механизма, поскольку они постоянно функционируют вместе с цепью. Не стоит забывать о влиянии на состояние узла работоспособности смазочной системы двигателя, качества самого масла и своевременная замена жидкости. На практике, когда деталь выполнена из высококачественных материалов, а в рамках обслуживания выполнялось правильное натяжение, плюс вовремя вводилась смазка, то замена цепи может потребоваться тогда же, когда и замена самого мотора.

То есть вы понимаете, что растянутая цепь не может долго и эффективно функционировать. Желая продлить срок службы этому узлу, изначально берите качественную цепь, правильно настраивайте ее натяжение и обильно смазывайте привод с помощью высококачественного масла.

Недостатки цепного привода ГРМ

Увеличенный вес. В некоторых случаях этот пункт покажется спорным, а иногда вес действительно имеет значение. Например, в гоночных автомобилях.
Сложность конструкции, более технологичное и затратное производство. То есть, более высокая стоимость запчасти для конечного потребителя. Кроме того, усложняется и сама конструкция всего привода ГРМ, так как нужен успокоитель, натяжитель цепи. Эти детали также выходят из строя и при этом нередко создают дополнительные проблемы.

Некоторые автолюбители не могут или не хотят выполнять эти операции самостоятельно, в результате вынуждены тратить дополнительно деньги в автосервисах. Кроме того, нужно будет при замене правильно выставить положение коленчатого и распределительного вала, что добавляет хлопот.

Шум. Даже новая цепь будет издавать во время работы двигателя больше шума, чем ремень.

Симптомы износа

Определить выход из строя цепи сожно по следующим признакам:

Определить изношенный цепной элемент можно по состоянию системы зажигания. Если ее недавняя настройка быстро сбивается, то можно обоснованно подозревать растяжение цепи ГРМ.
Кроме того, об этом же свидетельствует стук, металлический скрежет при работе двигателя во время езды на автомобиле.
Косвенными признаками износа привода ГРМ являются перегрев мотора, снижение его мощности, сизые выхлопные газы, громкие звуки внутри глушителя.
На холостом ходу силовой агрегат работает прерывисто и грубо, издавая странные звуки.
Большинство современных автомобилей имеют специальные индикаторы, которые сигнализируют о малейших сбоях работы газораспределительного механизма. Ориентируясь на такие сигналы, можно смело менять растянутый изношенный элемент.

Поэтому при каждом плановом обследовании автомобиля следует производить проверку этого элемента ГРМ

Во время приобретения подержанного автомобиля этому элементу следует уделять достаточное внимание

Сколько служит цепь

Срок службы цепной передачи намного больше ременной. Разные цепи исправно проработают от 200 000 до 350 000 км. Конечно, здесь многое зависит от некоторых факторов. Например, если водитель практикует агрессивное вождение, то срок службы цепи на его автомобиле будет значительно снижен. Повышенные нагрузки и низкое качество моторного масла тоже негативно влияют на состояние цепной передачи.

Замечено, что в автомобилях корейского производства применяются цепи, срок их службы может быть ограничен 90 000 км. А вот немецкие машины оснащены цепями, которые будут исправно работать до 350 000 км. Поэтому состояние ГРМ на корейских машинах следует диагностировать через 50 000 км.
