Как часто необходимо регулировать развал схождение?

Преимущества способа

Технология, рассмотренная ниже, широко используется как начинающими, так и опытными автомобилистами. Среди ее основных преимуществ стоит выделить такие:

• Высокая точность. По этому критерию данный способ не уступает компьютерному методу. Технология позволяет измерять практически все угловые и линейные показатели, которые определяются с помощью электронной аппаратуры. Может быть учтен даже уклон площадки, на которой располагается машина во время измерения схода и развала.
• Учитываются параметры кузова. При компьютерной диагностике эти характеристики не определяются оборудованием, в лучшем случае компьютерные стенды могут вычислять величину клиренса. Метод, рассмотренный в статье, позволяет увидеть естественную ось симметрии кузова и определить расположение шасси относительно нее. Это поможет понять, почему после регулировок схода и развала одни колеса выступают из арок больше, чем другие.
• Вылет дисков не влияет на результаты. Параметры колесных дисков могут иметь значение при компьютерной настройке углов. Поэтому некоторые мастера, работающие в специализированных сервисах, отказываются проводить работы, если на автомобиле установлены колеса с разным вылетом на передней и задней осях. Рассматриваемый метод, в свою очередь, позволяет выполнять замеры схода и развала, даже если разные диски стоят на одной оси.

Сход-развал своими руками

Последовательность действий определяется конструкцией подвески и системы рулевого управления. Чаще всего нынешние авто оснащены передней подвеской МакФерсон, а также рулевым управлением реечного типа.

Данный вариант требует первоочередного рассмотрения. Как сделать сход-развал своими руками – пошаговая инструкция:

Установить автомобиль на специальную яму с обеспечением для себя беспрепятственного доступа к рулевым тягам

Во время работы важно придерживаться норм безопасности, а также учитывать, что неоднократно потребуется вылезти из ямы, а затем спуститься в неё снова.
Убедиться, что каждая часть ходовой совершенно исправна. При обнаружении неисправных рычагов, тяг, сайлентблоков, шаровых опор первоначально требуется их замена

Иначе Вы только зря потеряете силы и время.
Проверить и выравнять давление в каждой автомобильной покрышке. Убедиться, что диски колёс являются целыми, а шины имеют одинаковую размерность.
Отпереть замок колонки руля и повернуть каждое колесо из одной крайней позиции в другую. Затем установить эти колёса в центральное положение. Это нужно для того, чтобы поставить каждый компонент на своё место.
Найти и отметить среднюю точку посредством измерения дистанции от одной шаровой опоры до другой и деления её на 2.

• Сделать замеры колёс на внутренней стороне. Измерять нужно не шины, а диски. Вначале следует определить дистанцию от одной передней кромки до другой, затем — от одной задней кромки до другой. Полученная разница позволяет вычислить угол развала. Затем он сверяется с той информацией, которую содержит техническая спецификация.
• В случае нарушения параметра нужно ослабить контргайки рулевых тяг, затем, покрутив муфты соединения, отрегулировать их. Необходимо, чтобы угол установки правого колеса совпадал с углом установки левого. Подтверждение этого возможно при проведении замеров от точки посредине до каждой из сторон и выполнения повторных вычислений. Затем следует затянуть контргайки.
• Если требуются проверка и регулировка развала, сделать замеры понадобится на внешних поверхностях дисков, так как внутри бывают препятствия в виде конструктивных частей авто. С этой целью следует взять отвес или большой треугольник с предварительным построением перпендикуляра к колёсной оси.
• Замеряется и высчитывается разница между краями колёсного диска — нижним и верхним. На основании результата вычисляется угол.
• Самыми популярными видами устройств для регулирования развала-схождения являются вращающиеся эксцентрики и подкладные пластины.

Путём вращения эксцентриков либо вставки пластин следует добиться нужных параметров. Чтобы обеспечить беспрепятственный доступ к эксцентрикам и пластинам, часто приходится колёса снимать, и после замеров устанавливать снова.

Самостоятельное выполнение корректировки

Также нужно приготовить следующий инструмент и вспомогательное оборудование:

• набор водительских инструментов;
• отвесный шнур либо строительный уровень, кусок мела;
• складная измерительная линейка или рулетка;
• моток прочной верёвки или гибкой проволоки;
• два бруса с ровной поверхностью, по 60 см длиной;
• две скользящие опоры под автомобильные колёса (можно изготовить из 4 металлических пластинок, смазав каждую пару пластин между собой солидолом, чтобы обеспечить наилучшее скольжение).

Перед началом работ надо проверить износ покрышек и шинное давление. Если протекторы изношены неравномерно, их следует заменить, шины при необходимости подкачать.

Диагностику подвески также лучше выполнить до корректировки углов развала-схождения.

Развал

При помощи отвеса, приложенного к колёсной арке, замеряется два расстояния от колеса до шнура. Разница составляет показатель развала. При ширине шин от 15 до 17 дюймов разница в 1 см составляет примерно 1 градус.

Схождение: работа с передним мостом

По периметру порогов автомобиля необходимо натянуть бечёвку, которая станет ориентиром, относительно которого будут выравниваться колёса. Угол измеряется транспортиром.

Второй способ – измерение дистанций от натянутой бечёвки до колеса.

Корректировка показателей схождения и развала с использованием специального оборудования

К сожалению, статистические наблюдения демонстрируют, что используемые в нашей стране компьютерные стенды зачастую дают не слишком хорошие результаты, поскольку большая их часть используется неоткалиброванными.

Важную роль в процессе наладки играет опыт и квалификация специалиста, проводящего настройку.Видео про сход-развал:

После чего выполняют регулировку развала-схождения

Необходимость в проверке и установке параметров ходовой возникает после восстановительных работ с подвеской, рулевой или замены амортизаторов и пружин, а также шаровых, втулок, сайлентблоков. В большинстве случаях, это время, когда делают развал схождение колес.

Безошибочная регулировка этих параметров возможна только на СТО. Здесь предварительно проверят фиксацию балансира рулевой к подвижной стойке, крепление сошки, маятник и многое другое. Регулировка осуществляется путём изменения длины боковых рулевых тяг и увеличением/уменьшением количества манжет, расположенных между стержнем нижестоящего рычага и поперечиной (можно также повернуть эксцентрик на передней стойке).

Время, когда выполняют данный вид работ, определяется ещё и следующим:

• если покрышки автомобиля изнашиваются неравномерно, будь это изнаночная или наружная сторона;
• после наезда, столкновения и любого ДТП;
• если машину водит, управляемость не на высоте;
• руль крутится чересчур туго, хотя никаких причин для этого в рулевой нет.

Услуги, после которых необходимо делать сход-развал колес:

• По завершении ремонта подвески машины. (обязательно)
• Во время первого ТО, планового ТО. (необязательно)
• После обкатки только приобретенного авто. (необязательно)
• После сезонной «переобувки» колес. (необязательно)
• По достижении пробега в 15-20 тыс. км. (необязательно)
• Через 3-5 тыс. км. после замены пружин. (необязательно)
• После грубого наезда на препятствие, попадания в яму (особенно если ходовая часть пробита или случилась деформация дисков). (обязательно)

Профессиональное стендовое оборудование даёт возможность точно проверить и отрегулировать развал схождение. Сделать это «на глаз», как утверждают некоторые «эксперты» невозможно, ведь даже 0,5° разницы могут отрицательно сказаться на ездовых характеристиках.

Если автомобиль не подвергался ремонту подвески или не попадал в аварию, то регулировка рассматриваемых параметров ему не требуется.

Признаки нарушения регулировки

Если у вас новый автомобиль, его балансировка проводится еще на заводе, потому сразу же из салона есть в автосервис нет необходимости.

Обычно разбалансировка развал-схождения появляется в результате тех или иных действий со стороны водителя. Но нельзя исключать и естественный износ авто.

Есть несколько симптомов, позволяющие четко понять, что развал-схождение сбился, и нужно делать корректировку:

Заправка автокондиционера: почему она может быть опасной, как не ошибиться

Рубрика: Ремонт своими руками

• Когда машина входит в поворот, колеса начинают издавать визг;
• При движении по прямой машина начинает отклоняться в сторону. Смещение может происходить влево и вправо;
• Отпуская руль, машину может начать тянуть в какую-то сторону;
• Наблюдается ускоренный износ покрышек.

Заметив один или несколько подобных симптомов, обязательно стоит проверить развал и схождение. Не исключено, что проблема кроется и в подвеске. В любом случае диагностика нужна.

Наглядный пример того, как выставление влияет на положение колес на автомобиле

Давайте посмотрим на еще один интересный пример, который касается ухода за резиной автомашины. В изучении материала нам поможет достаточно подробное зарубежное видео. Не беспокойтесь, перевод главных моментов мы вам дадим:

1-я минута видеоролика показывает и описывает, как влияет на управляемость автомобиля развал колес. В данном случае отрицательный. Обычно используется производителями спортивных автомобилей, облегчая им возможность входить в поворот на высокой скорости, активно сопротивляясь деформации «подворачиванию» шин, увеличивая силу трения.

Более «гражданские» варианты развала в большей степени заботятся о сохранности шин и накате.

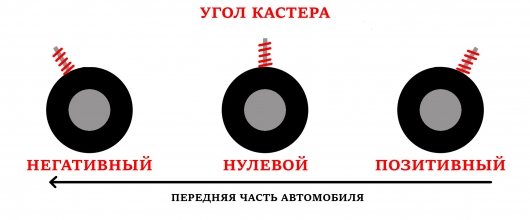

2-я минута ролика визуализирует так называемый кастор – угол продольного наклона оси поворота колеса автомобиля. Иными словами, это выбег колеса, в точности такой же, как на велосипедах или мотоциклах. У них это просто лучше видно на примере вилки.

Настройка кастора относится к спортивной и на обычных автомобилях не применяется.

3-я минута видео показывает схождение колес. Чем схождение меньше, тем меньше износ покрышек. Однако при движении водитель непроизвольно осуществляет небольшие движения рулем. Эти мини-подруливания не должны сказываться на прямолинейном движении, с чем отлично справляется схождение.

Признаки нарушения положения колёс

для того, чтобы определить необходимость проведения диагностики, следует руководствоваться следующими признаками:

• если колёса занимают прямое положение, перекладина руля остаётся смещенной в какую-либо сторону от горизонтали;
• на прямом ровном участке дороги, если отпустить руль, машина уходит в сторону;
• на прямом курсе автомобиль «рыскает» и ведёт себя неустойчиво;
• поворот руля отрабатывается с запозданием;
• рулевое управление слишком неподатливо («тугой руль»);
• при исправных тормозах машина при заносится в сторону на резком сбросе скорости;
• на длительных поворотных радиусах колёса касаются подкрылков;
• руль не принимает нормальную позицию при завершении автомобилем поворотного маневра;
• в процессе движения авто покрышки нетипично шуршат;
• шины автомобиля изнашиваются неравномерно (при том условии, что давление в них поддерживается в пределах требуемой нормы).

Разновидности оборудования

Для проведения настройки развала-схождения следует обращаться в автосервис. В распоряжении мастеров есть специальные стенды, которые позволяют им обнаружить незаметные глазу зазоры и выполнить необходимые манипуляции по корректировке.

По принципу работы аппараты делят на несколько видов:

1. Оптические. Самые первые агрегаты для регулировки РС. Процесс исследования на них занимает много времени, при этом возможны погрешности.
2. Лазерные. Разновидность оптического оборудования. Производят измерения углов с помощью лазерного луча.
3. Компьютерные. Современное высокоточное оборудование, сбором и обработкой информации в котором занимаются электронно-вычислительные устройства. Стенды 3D составляют трехмерную проекцию транспортного средства. Они помогают выполнять работы по диагностике и регулировке максимально точно и быстро.

Оптический стенд

В оптическом стенде для измерений используются световые лучи. Они исходят из специальных трубок, размещенных на ободьях колес. Во время измерений световой пучок проецируется на экран с линейной и угловой шкалами. Снятые показания специалисты сравнивают с нормативами.

Подобное оборудование считается устаревшим. Среди его преимуществ – долговечность и неприхотливость в обслуживании. Однако на современных СТО оно не встречается.

Лазерное оборудование

По принципу работы такие стенды схожи с оптическими агрегатами. Однако в качестве источника измерения выступает направленный лазерный луч.

Работа системы организована просто:

• на автомобиль на одинаковом расстоянии друг от друга и по отношению к шкалам измерения устанавливаются лазерные излучатели;
• на шины монтируются зеркала (параллельно плоскости вращения), напротив которых устанавливаются измерительные шкалы;
• лазерные лучи калибруются так, чтобы линия их прохождения шла параллельно колесной плоскости;
• луч, отраженный от зеркал, должен вернуться в исходную точку (это и есть нулевое деление шкалы);
• при отклонениях он упадет выше или ниже, что покажет величину погрешности.

Статья в тему: Шторки на автомобильные стекла — варианты выбора и установки

Стенды отличаются точностью измерений и позволяют калибровать одновременно все колеса машины. Однако на одно исследование уходит около часа, поскольку настройка зеркал и лазерных генераторов проводится вручную. Это требует сноровки и опыта специалистов. При выполнении работ некомпетентным механиком возможны погрешности.

Компьютерные комплексы

Стенды на базе электронно-вычислительных машин работают за счет датчиков, которые фиксируются на измерительных головках оборудования. Располагаясь на колесах, датчики с высокой точностью фиксируют свое положение в пространстве и передают эту информацию на компьютер. После ее обработки система выдает графики, отчеты и оценочные диаграммы.

Стенды современных станций технического обслуживания в 90% являются компьютерными. Они могут различаться по дизайну, способу передачи информации и электронике, которая производит измерения.

Для снятия показаний применяются такие типы датчиков:

• проводные, используемые в кордовых стендах;
• инфракрасные, связь которых с компьютерным блоком поддерживается с помощью проводов;
• бесконтактные, использующие дистанционный принцип исследования.

Инструкция по регулировке развала-схождения своими руками

Перед тем, как приступать к регулировке углов развала и схождения, в обязательном порядке необходимо проверить ходовую автомобиля. Если нужен ремонт, то развал-схождение делать бессмысленно. Рулевое управление и подвеска должны быть в полном порядке.

Обратите внимание на три момента, от которых очень сильно зависят углы установки колёс на автомобиле:

1. Исправность ходовой (подробнее о диагностике подвески автомобиля);
2. Давление в шинах;
3. Загрузка машины.

Обязательно перед регулировкой развала-схождения проверяйте давление в покрышках и убедитесь в том, что случано не забыли в багажнике пару мешков картошки или цемента 🙂

В качестве примера, мы опишем, как сделать развал-схождение своими руками на автомобиле ВАЗ 2109.

Чтобы избежать лишних регулировок развала и схождения после ремонта ходовой, перед разборкой подвески следует метить все разъединяемые соединения относительно друг друга. Лучше всего это делать зубилом, керном или краской. Необходимо также считать число оборотов при выворачивании наконечников из рулевых тяг.

Регулировка угла развала колес

Регулировка углов развала выполняется в следующем порядке (напоминаем, что в нашем случае действия описаны для автомобиля ВАЗ 2109):

1. Перед началом регулировки развала машина должна стоять на ровной площадке.
2. Ставим на ободе колеса мелом по диаметру две вертикальные метки – одну сверху, другую снизу.
3. Шнур с отвесом прикладываем к крылу, и вдоль меток линейкой или штангенциркулем измеряем расстояние от обода до шнура у верхней метки, а затем у нижней. Разница должна составлять ±3 мм.
4. Обод может быть не идеальным, поэтому желательно прокатить машину, повернув колесо на 90°, и сделав еще 2 вертикальные метки. Снова производим замер.
5. Проделайте тоже самое на втором колесе и запишите результат.
6. После этого разверните машину на 180° и снова произведите замеры, запишите их и сравните.
7. Затем снимите колесо и двумя ключами на 19 отпустите два болта крепления кронштейна стойки амортизатора к поворотному кулаку.
8. Сдвиньте поворотный кулак ключом на 19 за счет эксцентриситета головки болта внутрь или наружу на необходимое расстояние, таким образом добиваясь необходимого угла развала.
9. Подтяните болты, поставьте колесо на место, опустите автомобиль и качните несколько раз, нажав на крыло. Проведите замеры.
10. Отойдите от машины на некоторое расстояние и посмотрите на положение передних колес, сравнивая их с плоскостью задних.

На заднеприводных автомобилях угол развала должен быть в пределах +1/+3мм, а на переднеприводных машинах нормальным считается развал в диапазоне от -1 до +1мм.

Регулировка угла схождения колес

Для регулировки угла схождения замеры удобнее всего производить специальной телескопической линейкой со шкалой.

Линейка для регулировки схождения

Работать удобнее на яме. Руль должен находиться в положении прямолинейного движения.

Перед регулировкой схождения, с внутренней стороны колёс мелом нанесите по одной метке на левой и правой покрышке как можно ближе дискам.
Создав в линейке предварительный натяг, установите ее, уперев концами в намеченные точки так, чтобы ее корпус не касался деталей кузова и подвески.
Слегка встряхните линейку, на подвижной шкале совместите «ноль» с неподвижным указателем

Зафиксируйте шкалу.
Осторожно прокатите автомобиль вперед, чтобы линейка вместе с колесами переместилась назад, но не коснулась деталей подвески и кузова.
Проверьте показания.. Если на ВАЗ 2109 расстояние между колесами сзади меньше чем спереди, то рулевые тяги надо укорачивать, а если больше, то – удлинять

Если на ВАЗ 2109 расстояние между колесами сзади меньше чем спереди, то рулевые тяги надо укорачивать, а если больше, то – удлинять.

1. Ключом на 27 ослабьте контргайки на рулевых тягах. Гайки с рисками на гранях имеют левую резьбу.
2. Ключом на 24 вращайте муфту для изменения длины тяги.
3. Не забывайте следить за горизонтальным положением спицы руля.
4. Поставьте подвижную шкалу на линейке для регулировки схождения на «ноль» и прокатите машину назад.
5. При показаниях от -1 до +1мм можно закончить регулировку угла схождения. Для дополнительно контроля прокатите автомобиль вперед.

Посмотрите по очереди со стороны каждого переднего колеса в створ каждого заднего. При горизонтально стоящей спице руля вы легко увидите есть или нет смещения обоих колес влево или вправо. Если смещение заметно явно, то, выкрутив одну тягу и закрутив другую на одинаковое количество оборотов, исправьте смещение.

После регулировки развала-схождения своими руками, стоит задуматься о том, какие выбрать колесные диски: штампованные или литые? Считается, что литые диски значительно снижают нагрузку на подвеску, а штампованные – более практичны.

Углы установки колес, на что влияет это значение

Ко

нструктивно подвеска большей части автомобилей имеет возможность регулировать сход-развал. Эта процедура необходима для того, чтобы по завершении замены, настройки деталей, человек за рулем машины получал удовольствие при поездке от правильно установленных передних колес. Кроме того, это один из важных факторов, определяющих безопасность движения. Специалисты при разработке проекта подвески передних, задних колес учли, что после каждого ремонта или замены изделий этого узла требуется регулировать углы наклона. Производителем заложены возможные отклонения от заданных параметров, имеющие минимальные значения, выражающиеся в единицах, долях угловых секунд. Обычно инженеры автомобильного производства говорят о нескольких углах установки. Они оказывают большое, а, точнее, решающее значение на динамику, управляемость и экономичность при эксплуатации машины.

Их перечень выглядит следующим образом:

1. развал;
2. сход (схождение);
3. кастер и др;

Первый параметр представлен в виде угла наклона колес относительно полотна дороги. Он бывает положительный (верхняя сторона ската направлена вверх и наружу) и отрицательный (верхняя часть его наклонена внутрь). Каждое из этих положений имеет плюсы, минусы. Правильный наклон передних колес, нужен для обеспечения хорошего сцепления с дорожным покрытием и стабильного управления. Угол схождения надо понимать, как разницу расстояний, измеряемых по нижним и верхним точкам колес. Признаком отклонения от регламентируемых производителем показателей бывает ускоренный сильный износ, ведущий к частой замене покрышек и увеличению расхода топлива. Схождение измеряется в миллиметрах, а также градусах/минутах. Кастер — продольный угол наклона шкворня, он нужен для стабилизации управления и самовыравнивания колес.

Что такое сход-развал колес автомобиля

Развал-схождение или сход-развал – это процедура, которая состоит из двух этапов регулировки колес относительно кузова: развал и схождение.  Данные регулировки необходимо проводить, чтобы не возникало проблем с управляемостью автомобиля, от которой напрямую зависит безопасность движения.

Если колеса относительно кузова настроены неправильно, машина будет хуже входить в повороты и «отзываться» на движения руля. Кроме того, не выполняя своевременно сход-развал, водитель рискует столкнуться с проблемой быстрого износа резины. При особенно пагубной ситуации новая покрышка может стереться менее чем за 500 километров.

Регулировка схождения-развала колес в современных сервисах выполняется при помощи специальных стендов с оптическими датчиками, и проведения диагностики на компьютере. За счет этого удается выставить максимально точные значения. Раньше сход-развал регулировался при помощи обычных отвесов.

Через какое время пора задуматься о развале сходе?

Данный тип процедуры лучше всего делать, когда присутствуют очевидные недостатки в управлении авто (то есть машину часто водит в сторону), при замене важных составных частей, а также при езде на плохом дорожном покрытии, ну и конечно в случаях, при которых образовался солидный пробег без обслуживания.

Ответственные автолюбители часто спрашивают у мастеров — через какое время нужно заняться сход развалом? На что получают ответ, что раз в полгода, а то и чаще. Не секрет, что от числа посещений автомобилиста в мастерскую, растет доход мастеров по техническому обслуживанию.

Если же задаться тем же самым вопросом в салоне, где продают авто, то наверняка вам ответят, что сход развал делается раз в несколько лет, ведь тем самым продавец показывает сильные стороны машины и говорит о минимальных затратах на авто. Поэтому каждый водитель должен сам приглядывать за своим авто. Ведь только он может четко понимать, как ведет себя машина, не ведет ли колеса из стороны в сторону, какой пробег образовался, и по какому типу дорог приходилось ездить на машине.

Как часто необходимо регулировать углы установки колёс

Большинство автопроизводителей предусматривает процедуру сход-развала для своих автомобилей только при серьёзном вмешательстве в подвеску машины – замене амортизаторов, рычагов или стоек целиком.

Однако, на большей части территории России и (стран СНГ) качество дорог оставляет желать лучшего. Постоянная езда по плохим дорогам не только быстро выводит из строя подвеску автомобиля, но и оказывает непосредственное влияние на развал схождение колёс (учитывая высокую точность, с которой они должны быть установлены).

Чтобы всегда быть уверенным в поведении автомобиля на дороге, автовладельцу необходимо производить процедуру регулировки углов установки колёс для своего автомобиля хотя бы один раз в год (при «среднем» пробеге 25-30 тыс. км за год). Если планируются работы по подвеске — лучше всего делать регулировку углов после этих работ.

Если учесть, что стоимость регулировки углов схождения и развала редко превышает 1-2 тыс. руб. — то эту плату за безопасность движения вряд ли можно считать высокой.
Что будет, если не делать сход-развал

Если автовладелец по каким-то причинам «не хочет» регулировать углы установки колёс своего автомобиля, то ему стоит знать, что его машина может стать причиной серьёзной аварии из-за:

• «Увода» автомобиля в сторону во время прямолинейного движения (очень опасно, можно оказаться в кювете или на встречной полосе).
• «Непредсказуемости» поведения машины во время прохождения поворотов. Чем больше разрегулированы углы – тем сильнее может «брыкаться» автомобиль (очень опасно – автомобиль может даже непроизвольно развернуть).
• Повышенного износа шин. В зависимости от того, какой угол «сбивается» начинают сильнее изнашиваться внутренняя или внешняя стороны протектора покрышек (очень опасно, сцепление колёс с дорогой будет постоянно меняться).
• Достаточно длительная езда с разрегулированными углами установки колёс становится причиной «расхлябанности» подвески автомобиля, что делает машину неустойчивой при движении (это может стать причиной аварии).

Правда и ложь о 3D-стендах

Считается, что старые лазерные стенды – это архаика. Но многие посещают их. Все потому, что такое оборудование долговечно, а эксплуатировать его очень просто. Стоимость комплекса более низкая, а значит, низкая цена за услугу. Но многие ссылаются на малую точность результатов. И нужно заметить, что цена за компьютерный сход-развал и лазерный практически одинаковая. Получается, что станции берут более высокую плату за то, что должно стоить дешевле.

Лазерные стенды на самом деле точнее, чем компьютерные. И с этим согласятся опытные специалисты. Все будет иначе, если стенд неверно откалиброван. Тогда действительно имеется погрешность. Но калибровать нужно и компьютерные системы. Если калибровка неверная, то и показатели будут с погрешностью.

Есть и другие факторы в пользу устаревшего лазерного оборудования – это отсутствие радиопомех.
