Решение проблем с концевиками дверей на лада гранта

Обзор цен производителей

Наименование / артикул	Цена (Руб.)
Концевик с колпаком 1118-3710199	от 160
11190-3710200	—/—
Резиновый колпачок 11190-371020600	от 35
104035756	от 175
Dello 3094705636N0	—/—
Hans Pries 104035756	—/—
11190-371020000	—/—

*цены актуальны состоянием на 07.10.18 года.

Срок эксплуатации заводских резиновых колпачков ограниченный, всего 1.5 – 2 года. Причина лежит в низком качестве материалов. Зимой водители часто сталкиваются с замерзанием концевика, затвердением резинового колпачка. Вследствие этого, активация освещения срабатывает с опозданием. Центральный замок часто блокирует двери из-за нестабильной работы концевика. Существует несколько способов устранения неполадки, о которых поговорим ниже.

Доработка схемы

Схема монтажа или доработки потребует наличия специального оборудования, чтобы провести проверку электрической цепи. В списке приспособлений на первом месте стоит тестер и паяльник. Также потребуется отвертка, дополнительные провода, изолента и новый датчик. Водитель при подключении может задействовать кнопку в пороге или контакты замка двери.

Для этого сначала нужно открыть отверткой корпус датчика и извлечь элемент, снять колодку с проводами с помощью отвертки. Потом заменить провод и произвести спайку. Заизолировать концы и собрать конструкцию в обратной последовательности. Процесс выполняется параллельно, чтобы в процессе были задействованы элементы, которые выходят к рабочим позициям двери.

Как установить сигнализацию?

Подключение концевиков дверей к сигнализации – процедура не слишком сложная. Когда открывается дверь, концевик замыкает чёрно-белый провод на массу, а её наличие на этом проводе является сигналом открытия двери. В основном количестве сигнализаций такой вход имеется и обозначен как «отрицательный триггер дверей». Но если ваша зубилка оснащена иммобилизатором АПС-4 и впрысковым двигателем, то вышеописанной процедуры будет недостаточно. Помимо этого, вам нужно будет ставить автомобиль под охрану после погашения «вежливой подсветки» плафона салона или в сигнализации, включать функцию (в том случае, если она имеется) «задержки постановки на сигнализацию». Все описанные способы вполне приемлемы для использования.

Поиск мертвого концевика — Chevrolet Niva, 1.7 л., 2008 года на DRIVE2

Вырвавшись вчера пораньше с работы решил заняться поиском епаного концевика, который по ночам не дает спать мне и соседям и вынуждает машину от нечего делать орать по ночам и не тушит плафон салона(.Решив проверить концевики насоветованным методом: закрылся в машине и по очереди открывал изнутри двери.Итог самый неожиданный — моя дверь вообще перестала реагировать на ручку((((. Три часа ковыряния двери через отогнутую обшивку и дверь открыта, замок соответственно разломан. Вынутый замок внутри на 80% состоял из грязи(((. По хорошему бы все снять и почистить, но на улице зима и возможности делать это в теплом гараже к сожалению — нет(((. Ждем лета. Собрал чтобы дверь хоть как то закрывалась и поехал за замком, купил за 954 рубля в сборе. Приехал в гараж ставить, снял старый, электропривод пришлось вернуть старый на новый замок, так как на новом он был до жути шляпным и вместо того чтобы открывать дергался как паролитик))). Собрал, все работает, концевик не обнаружен(((.

Попробовав закрыть машину с открытой дверью сига издает дополнительный клич, значит не фига это не концевик косячный(((, концевик капота тоже нормально работает. Куда дальше капать — не знаю((( Если виноват не концевик дверей, то какого хрена горит плафон салона((((. В итоге накинул автоодеяло так как сегодня — 13, с утра был приятно удивлен что оно работает, греется действительно быстрее и максимум температуры теперь за время поездки до работы не 87 как обычно, а 90. Сегодня вечером буду проверять концевик замка багажника. Купил за копейки сигнализацию как у меня мангуст, но с обратной связью, чтобы знать на что она срабатывает хотя бы, а то по старенькому как то бесит распознавать азбуку Морзе по светодиоду, да и моргания всегда у него разные. В субботу наверное ее воткну, так как блоки идентичны и не займут много времени по замене. Фото не делал, так как бесило все, да и холодновато, плюс телефон в основном был в качестве фонарика. Никак не могу понять взаимосвязь, читал что шляпные установщики вешают контакт на освещение салона, тогда почему сига при закрытии не ругается, но свет не гаснет(((((( ЖЕСТЬ, Я В НЕДОУМЕНИИ((((

Page 2

Вырвавшись вчера пораньше с работы решил заняться поиском епаного концевика, который по ночам не дает спать мне и соседям и вынуждает машину от нечего делать орать по ночам и не тушит плафон салона(.Решив проверить концевики насоветованным методом: закрылся в машине и по очереди открывал изнутри двери.Итог самый неожиданный — моя дверь вообще перестала реагировать на ручку((((. Три часа ковыряния двери через отогнутую обшивку и дверь открыта, замок соответственно разломан. Вынутый замок внутри на 80% состоял из грязи(((. По хорошему бы все снять и почистить, но на улице зима и возможности делать это в теплом гараже к сожалению — нет(((. Ждем лета. Собрал чтобы дверь хоть как то закрывалась и поехал за замком, купил за 954 рубля в сборе. Приехал в гараж ставить, снял старый, электропривод пришлось вернуть старый на новый замок, так как на новом он был до жути шляпным и вместо того чтобы открывать дергался как паролитик))). Собрал, все работает, концевик не обнаружен(((.

Попробовав закрыть машину с открытой дверью сига издает дополнительный клич, значит не фига это не концевик косячный(((, концевик капота тоже нормально работает. Куда дальше капать — не знаю((( Если виноват не концевик дверей, то какого хрена горит плафон салона((((. В итоге накинул автоодеяло так как сегодня — 13, с утра был приятно удивлен что оно работает, греется действительно быстрее и максимум температуры теперь за время поездки до работы не 87 как обычно, а 90. Сегодня вечером буду проверять концевик замка багажника. Купил за копейки сигнализацию как у меня мангуст, но с обратной связью, чтобы знать на что она срабатывает хотя бы, а то по старенькому как то бесит распознавать азбуку Морзе по светодиоду, да и моргания всегда у него разные. В субботу наверное ее воткну, так как блоки идентичны и не займут много времени по замене. Фото не делал, так как бесило все, да и холодновато, плюс телефон в основном был в качестве фонарика. Никак не могу понять взаимосвязь, читал что шляпные установщики вешают контакт на освещение салона, тогда почему сига при закрытии не ругается, но свет не гаснет(((((( ЖЕСТЬ, Я В НЕДОУМЕНИИ((((

Концевики дверей на Ладе Гранте Лифтбек

Конструкционно каждый концевик расположен в правом нижнем углу дверного проема. Как только дверь открывается, контакты размыкаются, передается сигнал на приборную панель, блок освещения салона.

Примерзание резинового наконечника способствует затвердению колпачка, нестабильной работе механизма активации двери. Чтобы максимально продлить срок эксплуатации резиновых наконечников, их периодически смазывают силиконовой смазкой для сохранения (повышения) эластичности. Фиксация к кузову осуществляется при помощи распорных зажимов из пластика. Когда цоколь вставили в посадочное гнездо, зажимы расширяются, предотвращая свободный ход цоколя.

Чтобы подсоединить датчик к цепи питания, две клеммы «+» и «—» подключают к проводам, следующим от фонаря освещения салона. Обязательно соблюдайте полярность! Как правило, «плюс» обозначают изоляцией красного цвета, а «минус» — белым с черной полоской.

Что лучше концевик в двери или пороге Лады Гранты?

Многие задаются вопросом, зачем и как подключить концевики дверей Лада Гранта, если есть штатные выводы на пороги. Проблема пороговых элементов заключается в их замерзании. Зимой срабатывать освещение не будет до полного прогрева авто. А в загруженном транспорте на поворотах может включаться свет.

Решением станет перенаправление проводов к двери. Производится операция просто: длины проводов хватает на переподключение. Далее проводится монтаж в самой двери и нужно понять, как снять концевик двери Лада Гранта для правильного подсоединения. Обычно на месте резиновой кнопки находится пластиковая заглушка. Она легко заменяется прорезиненной деталью.

Процедура покупки и установка не требует значительной траты денег и времени. Но автомобилисту нужна схема подключения концевиков дверей на Лада Гранта, чтобы корректно выполнить работу. Получить ее можно вместе с приобретаемыми запчастями. Также можно воспользоваться эксплуатационной книгой авто.

Доработка схемы

Работы по доработке концевых элементов дверей можно переложить на специалистов СТО. В этом случае с владельца возьмут плату за установку. Можно все сделать своими силами, тогда установка концевиков потребует наличия слесарных инструментов и прибора для проверки электрической цепи:

1. Тестер.
2. Паяльник.
3. Отвертка крестообразная.
4. Провод.
5. Припой ПОС-40.
6. Гофрированный шланг.
7. Изолирующая лента.
8. Выключатель концевой.

Оба варианта предполагают параллельное подключение незадействованных элементов к рабочим выводам двери со стороны водителя. Питание коммутаторов открытия дверного проема автомобиля Лада осуществляется по двухпроводной схеме. Для упрощения выбора рассмотрим оба варианта.

Как заменить замок зажигания ЛАДА “Гранта”

Работу можно выполнить как в закрытом помещении, так и на улице. Во избежание короткого замыкания, перед снятием замка зажигания необходимо отключить от аккумулятора “Гранты” клемму “массы”. Замок зажигания ЛАДА “Гранта” снимается следующим образом:

• выкрутить пять нижних винтов крепления кожуха рулевой колонки;
• вывернуть левый и правый боковые болты крепления кожуха;
• демонтировать нижнюю часть кожуха рулевой колонки “Гранты”;
• демонтировать верхнюю часть кожуха;
• сжать фиксатор разъема проводов, подключенного к замку зажигания;
• отсоединить разъем от контактов замка зажигания “Гранта”;
• отжать фиксатор разъема проводов антенного блока иммобилайзера;
• отсоединить разъем антенного блока иммобилайзера ЛАДА “Гранта”;
• используя тонкое зубило и молоток, выкрутить и снять болты с самосрезающимися головками, которыми замок зажигания удерживается на рулевой колонке или высверлить болты дрелью;
• демонтировать замок зажигания ЛАДА “Гранта” с рулевой колонки.

Читать дальше: Авто бу в рассрочку

Совет: необязательно менять замок в сборе. Дешевле найти причину поломки и ограничиться заменой одной детали, например, контактной группы.

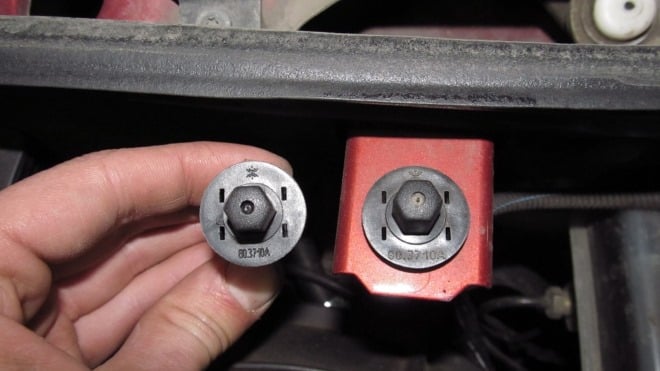

Замена дверных концевиков на Лада Гранта

Установка концевиков на дверях LADA Granta не является сложным процессом, и определенных навыков от вас не потребует, однако, вам потребуются знания, как снять устройство и заменить его на новое. Пользуйтесь пошаговой инструкцией, и вы без труда произведете замену. Для проведения ремонтных работ все, что вам потребуется это ключ на 10. Выполняйте все действия последовательно:

• Перед началом замены необходимо отсоединить от «минусовой» клеммы аккумулятора провод.
• Возьмитесь за концевик и достаточно аккуратно извлеките его из своего посадочного места, при этом потребуется преодолеть сопротивление фиксаторов, которые удерживают устройство.
• Далее сожмите фиксатор колодки непосредственно концевика и от него отсоедините колодку жгута проводов.
• Снимите с концевика его защитный колпачок.
• Установите заранее приобретенное новое устройство, сделать это можно, выполнив выше описанные манипуляции, только в обратном порядке.

Как найти концевики быстро и без особых проблем

Многие не совсем знают где находятся концевики в автомобилях калина, нива или других машинах. Но когда приходится устанавливать сигнализацию, их поиски занимают достаточно много времени. Для того чтобы не тратить лишнего временного ресурса на обследование салона собственного автомобиля необходимо воспользоваться следующими подсказками:

• найти документацию на автомобиль и посмотреть схему расположения разных систем, приборов, концевиков и проводов, которые к ним ведут;
• посмотреть инструкцию с сигнализации – часто именно там можно найти место расположения таких точек для подключения, как концевики;
• поискать схему расположения для нивы, калины или других моделей транспортных средств в интернете;
• поискать эти точки в салоне авто, используя вольтметр.

Эти способы помогут автолюбителю найти абсолютно все концевики, если нужно подключить сигнализацию или заменить эти переключатели на устройства нового образца

Концевики предназначены для того, чтобы водителю было легче обходиться с разными системами автомобиля, и неважно будут это авто отечественного производства – нива, калина или иностранные модели, всё будет максимально комфортно

Концевики имеют очень маленькие размеры, устанавливаются во многих местах автомобиля, являются исполнителями конкретных функций. Эти устройства предназначены для комфортного доступа к функциональному ряду определённых систем автомобиля и упрощают процесс подключения сигнализации. Каждый концевик отвечает за работу своей зоны, но они могут быть подключены к одному проводу. Подключение к разным проводам не менее распространено. Минусовые и плюсовые концевики встречаются как в иностранных, так и в отечественных автомобилях –салоны нивы, калины и внешнее пространство авто. Купить их несложно, заменить можно самостоятельно, подключить к ним дополнительные провода каждый автомобилист сумеет самостоятельно.

Ваш запрос на тему плюс или минус подключать к концевикам гранта обработан. Лучшее видео ремонта и инструкции того как ремонтировать найдете только у нас на сайте. Представленные видео публикуется с фото. Приятного просмотра.

Отзывы владельца: Цена.НадежностьПриемистостьУправлениеЭкономичность.Машинка очень наравится!

Категория: Видео инструкции

Опубликовал админ: по просьбе Истома

Доработка схемы

Схема монтажа или доработки потребует наличия специального оборудования, чтобы провести проверку электрической цепи. В списке приспособлений на первом месте стоит тестер и паяльник. Также потребуется отвертка, дополнительные провода, изолента и новый датчик. Водитель при подключении может задействовать кнопку в пороге или контакты замка двери.

Для этого сначала нужно открыть отверткой корпус датчика и извлечь элемент, снять колодку с проводами с помощью отвертки. Потом заменить провод и произвести спайку. Заизолировать концы и собрать конструкцию в обратной последовательности. Процесс выполняется параллельно, чтобы в процессе были задействованы элементы, которые выходят к рабочим позициям двери.

Обзор цен производителей

Наименование / артикул	Цена (Руб.)
Концевик с колпаком 1118-3710199	от 160
11190-3710200	—/—
Резиновый колпачок 11190-371020600	от 35
104035756	от 175
Dello 3094705636N0	—/—
Hans Pries 104035756	—/—
11190-371020000	—/—

*цены актуальны состоянием на 07.10.18 года.

Срок эксплуатации заводских резиновых колпачков ограниченный, всего 1.5 – 2 года. Причина лежит в низком качестве материалов. Зимой водители часто сталкиваются с замерзанием концевика, затвердением резинового колпачка. Вследствие этого, активация освещения срабатывает с опозданием. Центральный замок часто блокирует двери из-за нестабильной работы концевика. Существует несколько способов устранения неполадки, о которых поговорим ниже.

Проектное решение вопроса

При замене или подключении нужно лишь восстановить изначально спроектированную схему. Если не проводится доработка, то сразу исключается необходимость в разборке замочного механизма и использовании изолирующих материалов. Пошаговая инструкция:

1. Открыть капот.
2. Ослабить болтовые соединения и разобрать устройство.
3. Открутить клеммы.
4. Провести соединение проводов от аккумуляторной батареи.
5. Вытащить концевой выключатель из отверстия.
6. Вытащить выключатель.
7. Протянуть провода и подключить их.
8. Вывести концы через отверстие наружу.
9. Провести зачистку проводов.
10. Протянуть провода до порога к месту установки.

Установка ограничителей от Форд Фокус 3

Для работы потребуются следующие инструменты:

1. Вороток;
2. Бита Torx Т20;
3. Бита Torx Т40;
4. Пластиковая лопатка для демонтажа компонентов обивки – если таковой нет, можно воспользоваться тонкой отверткой, предварительно подложив под нее ткань, чтобы не повредить компоненты дверной карты и лкп.
5. Головка на 10.

Для начала требуется снять дверные карты. Сперва пластиковой лопаткой снимаются все компоненты, которые закрывают доступ к болтам. Работать нужно аккуратно, чтобы не обломать защелки. Далее выкручиваются крепежные болты битой Torx Т20. На этом все – остается только отщелкнуть карту, которая по контуру крепится пистонами

При этом важно не сломать ручку открывания дверей, а также отключить штекера на электрические стеклоподъемники. Затем нужно снять изоляционный материал, наклеенный на дверь, чтобы получить доступ внутрь

Следующим шагом станет демонтаж непосредственно ограничителя. К кузову он прикручен одним болтом Torx Т40, а к двери парой болтов, для выкручивания которых потребуется головка на 10. Когда болты откручены, остается только вынуть ограничитель, но делать это необходимо аккуратно, так как можно потерять шайбы на шпильках (в местах крепления элемента к двери). Кроме того, после снятия ограничителя с двери Весты, нужно следить, чтобы дверь не открылась дальше положенного, что особенно актуально для передних дверей. В противном случае можно смять кромку и повредить ЛКП.

Наглядно процесс снятия обивки и самого ограничителя двери с Лада Веста продемонстрирован в видео

Установить ограничители от Фокуса 3 в Весту несложно, но есть один момент. Во время монтажа начинают сказываться те 2 мм разницы между шпильками, которые упоминались ранее. По этой причине ограничитель не устанавливается. Решить проблему можно двумя путями:

1. Работа с отверстиями – нужно аккуратно рассверлить посадочные места дрелью или расточить их напильником, чтобы элемент стал, как нужно.
2. Корректировка шпилек – она заключается в необходимости немного подогнуть шпильки внутрь, чтобы они свободно вошли в отверстия.

Как показывает практика, лучше все же расточить посадочные места. Да, это дольше, но гораздо надежнее. Причина в том, что шпильки на ограничителе каленые, поэтому, если перегнуть их больше, чем требуется, их можно выломать и ограничитель придется выбросить. Кроме того, перед установкой нужно на сами шпильки одеть толстые шайбы или гайки. Это необходимо, так как длина шпилек элемента от Фокуса на несколько миллиметров больше, чем у таковых на Весте.

Если этого не сделать, функциональность компонента не пострадает, однако в конце хода останавливать двери будет уже не запчасть от Форда, а заводской дополнительный ограничитель. Как следствие, с него очень быстро слезет краска и на месте контакта появится коррозия.

Когда ограничители будут установлены, можно собирать двери в обратном порядке.

Проверка и замена концевиков дверей на автомобилях Лада

Что такое концевик двери? – это устройство, представляющее собой обычный выключатель. Как правило, он располагается в месте контакта автомобильной двери и кузова.

Главная часть (кнопка) — на кузове, ответная часть – на двери. Основной его задачей является информирование различных систем автомобиля о закрытии или открытии двери.

Свет в салоне, сигнализация, лампа «открытые двери» на приборной панели – все эти узлы используют в своей работе концевики.

В этой статье речь пойдёт о таких элементах, как концевики дверей Лада Веста. На Весте устанавливается 6 концевиков – 4 на дверях, 1 на капоте и 1 на багажнике.

Концевик двери на ВАЗ не имеет принципиальных отличий от концевиков других автомобилей, поэтому принципы диагностики и замены, описанные в статье, можно также применять на любых других авто.

Любую работу по диагностике и замене можно выполнить самостоятельно, без обращения на станцию технического обслуживания.

Концевики дверей Веста. Диагностика

Диагностика может потребоваться в том случае, если обнаружились признаки возможных неисправностей концевиков.

Среди таких признаков могут быть проблемы с работоспособностью сигнализации, ошибочные показания лампы открытых дверей на приборной панели или моргающий салонный свет.

И эти же признаки помогут вам выяснить, какой из концевиков не работает. Существует два варианта неисправности этих узлов:

• Концевик двери ВАЗ — не работает (не соединяет контакты). Это наиболее простой вариант, поскольку можно выяснить неисправность концевика, поочерёдно открывая каждую дверь. Свет, переведённый в положение «Door» не загорится при открытии двери с неисправной кнопкой.
• Концевик двери на ВАЗ – замкнут. В таком случае всё несколько сложнее, поскольку свет в положении «Door», ровно, как и лампа открытых дверей на приборной панели, будут гореть постоянно. Здесь нужно разбирать каждый концевик по очереди и тестировать.

Замена концевика двери на автомобиле Лада Веста

Устройство концевиков Лада Веста – довольно простое. Работа по замене не отнимет много времени, а сама запчасть стоит совсем недорого.

Часто случается так, что проблема заключается в пыльнике, который замерзает на морозе – в таком случае есть решение: можно заказать аналогичную деталь с каталожным номером «104035756», а до момента замены просто снять старый пыльник.

Стоимость такого аналога – около 70 рублей, а качество детали не заставит вас возвращаться к этой проблеме.

Важный момент – не уроните провод в отверстие в кузове, иначе достать его будет практически невозможно. Но если всё же такое произошло, то изготовьте крючок из проволоки и попытайтесь зацепить им разъём.

Загрузка…

Проблемы, возникающие с концевиками дверей

В зимнее время установленные на порогах машины концевики нередко перестают реагировать на открытие двери, поскольку их резиновые пыльники теряют свою эластичность на минусовой температуре, что в итоге приводит к размыканию контактов.

Помимо этого, возможны и другие проблемы, связанные с корректным функционированием концевиков. Так, многие автовладельцы жалуются на нестабильную работу сигнализационной системы, на не загоревшийся при открытии двери автомашины свет и т.п.

Некоторые автовладельцы отмечали и случаи самостоятельного срабатывания концевиков при резком поворачивании автомашины, когда возможно незначительное отхождение дверей от кузова. Причина всех перечисленных неполадок заключается непосредственно в концевиках.

Немало автовладельцев принимает решение заменить размещенные в пороге концевики выключателями, расположенными в дверных замках. Указанная манипуляция может устранить перечисленные проблемы, к тому же, она без труда проводится самостоятельно при наличии у вас дополнительных штекеров и проводки. Ниже мы расскажем и о других способах устранения данных неполадок.

Принцип работы концевиков

В зависимости от копмплектации Лада Гранта может быть оснащена одним концевиком (только водительская дверь) — комплектация Стандарт, или 4-мя концевиками — комплекатция «Норма+» и «Люкс».

Действительно, многие владельцы автомобиля Лада Гранта поменяли концевики в пороге на выключатели в дверном замке. Зимой концевики в порогах часто не реагируют на открытие двери из-за потери эластичности резинового колпачка. Также иногда встречаются случаи, когда концевики Лада Гранта в порогах сами срабатывают при резком повороте автомобиля, когда дверь может немного отходить от кузова.

Переход на концевики в дверном замке устраняет эти проблемы, и это можно осуществить собственными силами. Для этого понадобятся дополнительная проводка и штекеры.

Извлекаем старые концевики

Старые же концевики в порогах удаляются довольно просто. В зависимости от конструкции они крепятся либо на резиновые усики, либо на саморез.

1. В первом случае их просто нужно аккуратно потянуть на себя, так как выключатели держатся за счет фиксирующих усиков.

Концевики с креплением типа «усики», такие концевики стоят на водительской двери

Во втором случае необходимо открутить саморез концевика.

Саморез крепления концевиков, обратите внимание какие щели от концевика до кузова

Концевик водительской двери

На всех четырех дверях принцип удаления концевиков одинаков. Правда, на Грантах в комплектациях «Стандарт» и «Норма» с завода установлен только концевик водительской двери, а на остальных в порогах стоят резиновые заглушки. Такой же заглушкой можно будет заделать и пустое отверстие от удаленного из порога концевика левой передней двери.

С завода установлен только концевик водительской двери

Выше мы писали о варианте концевиков с саморезом, так обычно поступают, когда хотят установить концевики на все двери. В данном случае покупается три концевика, и параллелятся к водительской двери к плюсовому проводу, а минус — это саморез, который будет питаться от кузова автомобиля.

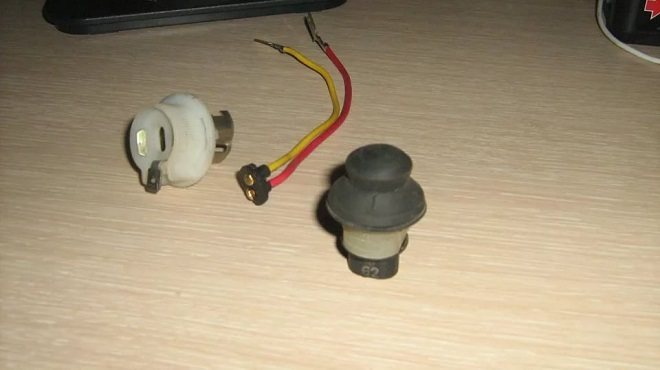

Ремонт концевиков

Эта проблема идёт ещё с первых Самар, где качество отдельных запчастей было очень плохим. Владельцы девяток подтвердят, что концевики там были ущербны, так и здесь на Лада Гранта, концевики делал «враг народа». Посмотрите, что с ними стало, через три года эксплуатации.

Автомобиль Лада Гранта Лифтбек в комплектации «Стандарт» оснащена лишь одним концевиком у водительской двери. Оставшиеся три двери имеют встроенные резиновые заглушки.

В комплектации «Норма» аналогичное размещение, но предусмотрена возможность дополнительной установки концевиков на Гранту Лифтбек владельцем самостоятельно. Для этого предварительно снимите декоративные вставки на порогах. Лишь в комплектации «Люкс» предоставлен полный набор функциональных концевиков на четыре двери.

Принцип работы следующий:

• при активации двери водителя контакты концевика разжимаются, загорается индикатор на приборной панели, включается освещение салона;
• при активации оставшихся трех дверей загорается лишь лампа освещения салона.

Проектное решение вопроса

При замене или подключении нужно лишь восстановить изначально спроектированную схему. Если не проводится доработка, то сразу исключается необходимость в разборке замочного механизма и использовании изолирующих материалов. Пошаговая инструкция:

1. Открыть капот.
2. Ослабить болтовые соединения и разобрать устройство.
3. Открутить клеммы.
4. Провести соединение проводов от аккумуляторной батареи.
5. Вытащить концевой выключатель из отверстия.
6. Вытащить выключатель.
7. Протянуть провода и подключить их.
8. Вывести концы через отверстие наружу.
9. Провести зачистку проводов.
10. Протянуть провода до порога к месту установки.

Концевики дверей на Ладе Гранте Лифтбек

Конструкционно каждый концевик расположен в правом нижнем углу дверного проема. Как только дверь открывается, контакты размыкаются, передается сигнал на приборную панель, блок освещения салона.

Примерзание резинового наконечника способствует затвердению колпачка, нестабильной работе механизма активации двери. Чтобы максимально продлить срок эксплуатации резиновых наконечников, их периодически смазывают силиконовой смазкой для сохранения (повышения) эластичности. Фиксация к кузову осуществляется при помощи распорных зажимов из пластика. Когда цоколь вставили в посадочное гнездо, зажимы расширяются, предотвращая свободный ход цоколя.

Чтобы подсоединить датчик к цепи питания, две клеммы «+» и «—» подключают к проводам, следующим от фонаря освещения салона. Обязательно соблюдайте полярность! Как правило, «плюс» обозначают изоляцией красного цвета, а «минус» — белым с черной полоской.

Назначение в разных автомобилях

Без участия концевиков в автомобиле не обходится даже такой процесс, как открывание и закрывание дверей, капота или багажника. При несанкционированной попытке их открыть, моментально срабатывает охранная сигнализация, которая посредством определенных проводов соединена с соответствующими деталями.

Без помощи выключателя автоматически не включится лампочка плафона внутри салона автомобиля в ночное время, не сработает датчик контроля и пр. Не включится освещение багажника при его открывании. Не загорятся фонари стоп-сигнала при нажатии на педаль тормоза, если неисправен соответствующая деталь – «лягушка».

Узлы различаются по форме и месту установки в зависимости от марки автомобиля. Дверные элементы многих автомобилей находятся в проеме (прихлопе) двери. Просто так нельзя увидеть, где находятся концевики дверей на Калине, поскольку деталь спрятана в дверном замке.

Программирование длительности управляющих импульсов

Даже если сигнализация подключена правильно, не факт, что у владельца появится возможность управлять замками с брелока. Дело в том, что необходимо правильно подобрать длительность управляющего импульса (на запирание и на открывание). Не нужно её делать слишком большой, чтобы не перегреть актуаторы.

Посмотрите, что именно предлагает изготовитель Starline. Продолжительность импульсов мы можем установить в значение 0,7 с, чего должно быть достаточно. Значение «3,6», в то же время будет избыточным.

Комплектация «Люкс» обладает следующим свойством – после 15-ти минут бездействия электроника «засыпает». Чтобы разбудить её, может потребоваться дополнительный импульс. Значит, пробуйте использовать тот вариант, где предусмотрено наличие двойного импульса. Главное – не активировать вариант «комфорт», где используется 30-секундная длительность. Чтобы подключить сигналку с «комфортом», в «Грантах» нужно устанавливать дополнительный блок (АвтоВАЗ не его выпускает). Желаем успехов.

Подготовка авто перед подключением

Что управляет центральным замком? Специальный блок, к которому подходят провода актуаторов замков. К нему же идут два провода, подключенные к «микрику» водительской двери. Точнее, этот провод в «Гранте» используется один, он имеет коричневую оболочку, а второй контакт от «микрика» соединён с массой.

Сам «микрик» расположен внутри актуатора. Так что, первый совет: сняв обшивку левой передней двери, надо найти шлейф, идущий от актуатора к 7-контактному разъёму.

В зависимости от комплектации, под обшивкой вы увидите следующее:

1. К разъёму подходят 6 проводов (от 2-х микриков и привода);
2. Шнуры от электропривода (контакты «2/7») не подключены, но всё равно присутствует коричневый провод, соединённый с контактом «1»;
3. Нет только тех проводов, которые, согласно схеме, должны соединяться с контактами «4/6».

Подключение сигналки подразумевает то, что провода от контактов «2/7» всё же соединены с блоком управления ЦЗ. Шнуры, идущие от трёх актуаторов, к штатному блоку подключены всегда. Нужно подключить и четвёртый, если это не сделано заводом. Возможно, придётся проложить двухпроводной шлейф из двери к БУ ЦЗ:

Блок управления ЦЗ находится под блоком предохранителей, он обозначается БУБД-2190.

Вот как справился с задачей один из автовладельцев:

Шнуры, которые выходят из двери, подсоединены к проводам штатного клеммника. Используются следующие контакты разъёма: «3» и «4». Главное, нельзя их перепутать. Ещё раз посмотрите на схему, чтобы понять, о чём именно мы говорим.

Проблемы в работе концевиков на Лада Гранта

Установленные концевики на порогах автомобиля в холодное время года зачастую перестают реагировать на открытие двери, поскольку при отрицательной температуре их пыльники, выполненные из резины, теряют свою эластичность, что собственно и приводит к размыканию контактов.

Присутствуют и другие проблемы, при которых концевики функционируют некорректно. Многие автовладельцы сетуют на то, что сигнализация работает в целом не стабильно, а также что при открытой дверце не загорается свет.

Многие отмечают такие случая, когда при резком повороте автомашины, срабатывают концевики, когда вероятно происходит небольшое отхождение дверцы от кузова. Причина одна всех вышеперечисленных неполадок кроется непосредственно в дверных концевиках.

На фоне неполадок большая часть владельцев Лада Гранта приходят к выводу, что требуется замена концевиков. Установка концевиков поможет устранить существующие неполадки, тем более, что замена не является трудозатратным делом, оно осуществляется самостоятельно, и потребует от вас наличия проводки и дополнительных штекеров, также информации о том, как снять и установить новые механизмы, о чем и пойдет речь дальше.

Обзор цен производителей

Наименование / артикул	Цена (Руб.)
Концевик с колпаком 1118-3710199	от 160
11190-3710200	—/—
Резиновый колпачок 11190-371020600	от 35
104035756	от 175
Dello 3094705636N0	—/—
Hans Pries 104035756	—/—
11190-371020000	—/—

*цены актуальны состоянием на 07.10.18 года.

Срок эксплуатации заводских резиновых колпачков ограниченный, всего 1.5 – 2 года. Причина лежит в низком качестве материалов. Зимой водители часто сталкиваются с замерзанием концевика, затвердением резинового колпачка. Вследствие этого, активация освещения срабатывает с опозданием. Центральный замок часто блокирует двери из-за нестабильной работы концевика. Существует несколько способов устранения неполадки, о которых поговорим ниже.
