Кпп автомобилей камаз: устройство и принцип работы

Строение трансмиссии грузовика

Грузовые машины КамАЗ агрегатируются МКП, которые состоят из 5-ти ступеней. Координирование происходит за счет совместного воздействия на рычаг трансмиссии и сцепление. Поскольку машина изначально предназначается для транспортировки массивных грузов, то смена скоростей производится в несколько шагов.

Существует 2 режима функционирования МКПП:

• первичный (Н);
• вторичный (В).

Роль переключателя между режимами выполняет особый рычаг, который располагается на ручке коробки КамАЗа 154 типа и других. Если автомобиль не загружен, то рычаг опущен вниз, а на груженом – поднимается.

Неисправности и ремонт

Ремонт КПП состоит из разборки узла, диагностики, починки или замены изношенных элементов. После восстановления работы механизма проводится обратная сборка узла и осуществляются испытания системы в работе. Можно обратиться в сервисный центр, но лучше выполнить руками своими ремонт раздаточной коробки.

Как проверить уровень масла

Уровень масла в коробке проверяют следующим образом. Отворачивают пробку картера. При проверке надо установить указатель картера в отверстие до упора. Масло из картера десятиступенчатой МКПП сливают через 3 отверстия. Из них 2 отверстия расположены в нижней части картера КПП, а третье — делителя. Из картера пятиступенчатой КПП слив происходит через 2 отверстия.

Замена масла

Чтобы поменять масло, нужно помыть картер КПП моторным маслом. Очистить магнитные пробки от частиц металла и заливать масло до верхней черты указателя. Уровень масла измеряют через 5 минут. При движении машины КПП должна работать без колебаний, скорости должны переключаться свободно и фиксироваться прочно. Сильный шум может указывать на износ подшипников валов, недостаточный уровень масла или плохое качество смазки в картере.

Как снять коробку

Снятие коробки передач осуществляется следующим образом:

1. Надо снять карданную передачу. Для этого откручивают 4 гайки крепежа.
2. Снимают ПГУ.
3. Демонтируют крепления стартера.
4. Отсоединяют трубку, которая идет к понижающему редуктору.
5. Демонтируют рычаг переключения передач.
6. Ставят домкрат между маховиком и поддоном мотора, и через деревянную подставку демонтируют мотор.
7. Откручивают гайки задней траверсы и снимают ее.
8. Демонтируют распорную тягу.
9. Откручивают болты крепежа кронштейна системы выпуска.
10. Подсоединяют таль к болтам и натягивают его.
11. Отвинчивают гайки крепежа к боковым подушкам мотора.
12. Откручивают болты, которые фиксируют КПП к ДВС.
13. Поднимают таль, отодвигают КПП от мотора до выхода первичного вала трансмиссии.
14. Вытаскивают коробку передач.

Как отрегулировать

Теперь нужно отрегулировать КПП, выполнить дефектовку узлов и деталей. Если они вышли из строя, заменяют новыми. Шлицевые соединения не должны иметь дефектов и сколов. Подшипники шестерен следует заменить, предварительно осмотрев место их установки, нет ли износа или участков, продавленных роликами.

Подшипники вала заменяют, так как в результате поломки и попадания в масло металлической стружки места качения подшипников получили повреждения, которые могут вызвать поломку КПП. Осматривают шестерни, выявляют повреждения, износ зубьев шестерен. Конические обоймы синхронизатора не должны быть деформированы или изношены. Направляющие валы не должны болтаться. Не должно быть повреждений на шлицах.

Как правильно собрать

Сборка КПП осуществляется в обратном порядке. Промежуточный вал устанавливают в корпус коробки передач. Монтируют подшипники — передний роликовый и задний сферический. Закручивают опорную шайбу. Фиксируют ее гайкой и закрывают заднюю крышку крепления сферического подшипника. Устанавливают прокладки. Вал должен вращаться легко, не должно быть заедания детали при движении.

Схема ремонта КПП КамАЗ-5320 с делителем

Для проведения ремонта КПП КАМАЗ-152 с делителем ее необходимо разобрать. Разбор включает в себя следующие шаги:

• для разбора коробки сначала потребуется демонтировать воздушный переключатель, вывернуть крепежные элементы;
• снять валик и вилку переключения КПП;
• следующим шагом станет демонтаж вилки и вала выжимного устройства, а также синхронизатора;
• далее необходимо открыть крышку заднего подшипника, открутив предварительно фиксирующие ее винты;
• произвести демонтаж подшипника и вала;
• также, чтобы открыть доступ к мультипликатору КПП, потребуется снять опорную роликовую шайбу, металлический стакан и подшипник ведомого вала;
• используя резиновый (не металлический) молоток или деревянный брусок, необходимо аккуратно достать подшипник из корпуса мультипликатора, стараясь не помять деталь;
• далее нужно снять стяжную и маслонагнетательную гайки при помощи соответствующих ключей;
• последним этапом разбора узла является демонтаж роликового подшипника, втулки, ведущей шестеренки КПП.

Далее следует осмотреть все детали и произвести замену износившихся, а затем собрать устройство, следуя вышеизложенной инструкции в обратном порядке.

Эксплуатация автомобилей КамАЗ 65115

Рабочая тормозная система служит для уменьшения скорости движения автомобиля и полной его остановки, управляется привод педалью.

Стояночную тормозную систему включайте на стоянке автомобиля, установив рукоятку крана управления стояночным и запасным тормозами (см. рис.Кабина) в вертикальное фиксированное положение. При этом срабатывают тормозные механизмы задних колес автомобиля и прицепа.

Для выключения стояночной тормозной системы рукоятку установите в горизонтальное фиксированное положение. Включая стояночную тормозную систему, доведите рукоятку вниз до упора, иначе «сожжете» тормозную систему на прицепе.

Запасная тормозная система предназначена для остановки автомобиля в случае выхода из строя рабочей тормозной системы. Управляйте запасной тормозной системой постепенным перемещением рукоятки стояночной тормозной системы. При перемещении рукоятки вверх на треть ее полного хода работает только тормозная система прицепа. Применяя такой способ притормаживания на скользкой дороге, можно избежать «складывания», автопоезда, так как автопоезд при этом идет «врастяжку». При дальнейшем перемещении рукоятки вверх включается тормозная система автомобиля и увеличивается интенсивность торможения: чем ближе к вертикали, тем сильнее торможение.

Вспомогательную тормозную систему включайте нажатием кнопки вспомогательной тормозной системы (см. рис. Кабина). Пользуйтесь вспомогательной тормозной системой во всех случаях для уменьшения скорости и обязательно — при движении на затяжных спусках во избежание перегрева тормозных механизмов. При необходимости для уменьшения частоты вращения коленчатого вала двигателя притормаживайте автопоезд рабочей тормозной системой.

При включенной вспомогательной тормозной системе не выключайте сцепление и не переключайте передачи.

Механическое растормаживание стояночной тормозной системы.

При отсутствии воздуха в ресиверах стояночной тормозной системы срабатывают пружинные энергоаккумуляторы тормозных камер задней тележки, и автомобиль затормаживается. Если невозможно наполнить ресиверы сжатым воздухом, то автомобиль можно растормозить механически. Для этого снимите крышки с энергоаккумуляторов тормозных камер заднего и промежуточного мостов и выверните до упора (приблизительно 30 оборотов) винты механического растормаживания (см. рис. Механическое растормаживание стояночной тормозной системы.). После устранения неисправностей в пневмоприводе тормозной системы винты вверните.

Внимание! Если в пневмоприводе тормозной системы нет достаточного давления воздуха, то после механического растормаживания стояночной тормозной системы автомобиль не имеет никаких тормозных систем. Поэтому следите за тем, чтобы автомобиль не мог самопроизвольно двинуться с места после растормаживания

Устройство КПП

В зависимости от модели авто, на новом КамАЗе схема управления и расположения передач трансмиссии может отличаться. Отечественные грузовики могут оборудоваться двумя типами коробок передач. Разница в том, что одни трансмиссии имеют пять ступеней переключения, а другие — десять. Эти модели называются 14 и 15. Пятиступенчатые трансмиссии обычно устанавливаются на автомобили, которые используются как индивидуальные машины. Десятиступенчатыми коробками обычно оснащаются грузовые транспортные средства, относящиеся к категории автопоездов.

Схема привода управления камазовским делителем

По конструкции десятиступенчатая трансмиссия — коробка с пятью ступенями, дополненная редуктором-делителем. Благодаря устройству транспортное средство может использовать 10 передних передач, а также две задние. Когда было начато производство КамАЗов, рассчитывалось, что эти авто будут работать в условиях высокой грузоподъемности. Инженеры автомобильного концерна создали новую модель трансмиссии, которая получила название 152.

Ниже перечислены основные отличия КПП 152 и доработки, которые включает в себя эта модель коробки:

• трансмиссия стала оснащаться усиленным синхронизатором делителя;
• усилены шлицы, из коробки убраны их крепления;
• реализован другой метод фиксации шестеренок трансмиссии;
• высота зубьев КПП увеличена.

Правильное использование этого узла в ходе управления коробкой передач чрезвычайно важно. Не менее важно, что техническое обслуживание, проверка агрегата на предмет поломок, его ремонт и сборка компонентов производились профессионалами

Этот процесс должен осуществляться с использованием специализированного оборудования и инструментов. Рассмотрим основные элементы, которые входят в конструкцию камазовской трансмиссии:

1. Картер. В этом узле установлены три вала — промежуточный, первичный и вторичный.
2. Блок с шестеренками. Они предназначены для включения задней передачи.
3. Верхняя крышка агрегата.
4. Механизм переключения передач. Этот узел считается сборно-разборным.
5. Мотор. Монтируется на передней части картерного устройства.

Видео про коробку передач ZF на КамАЗе 6520 снял и опубликовал пользователь Олег Копаев.

С делителем

Одной из особенностей трансмиссии отечественных грузовиков является возможность работы при пониженном либо повышенном режиме. Инженеры автоконцерна разрабатывали эти варианты, чтобы минимизировать нагрузку на автомобильный двигатель

Причем не важно автомобиль движется с грузом или пустой. В соответствии со схемой коробки передач, делитель представляет собой механический редуктор

Главное его предназначение заключается в увеличении передаточных отношений основной трансмиссии.

Устройство делителя включает в себя:

1. Золотниковый кран, который применяется для управления редукторным устройством. Он устанавливается на опоре рычага переключения. Работает в режимах прямой и пониженной скоростей.
2. Редукционный клапан. Применяется для отбора сжатого воздушного потока из пневматического узла. Этот клапан стравливает воздух при слишком высоком давлении в системе. От данного устройства воздух поступает на управляющий кран, а также клапан включения делительного устройства. Это приводит к появлению одновременно двух контуров в системе управления ДВС.
3. Клапан включения делителя. Выполняет подачу сжатого воздушного потока на устройство, когда водитель отключает сцепление. Это дает возможность активировать и отключить пониженную скорость параллельно переключению передач на основной коробке.
4. Делительный механизм. Включает в себя поршень, установленный внутри цилиндра. Шток поршня подсоединяется к рычагу, установленному на валике вилки узла. Когда в устройство попадает сжатый воздух, это приводит к смещению поршня в определенном направлении. Его смещение способствует изменению режима работы.
5. Воздухораспределительный патрубок делительного механизма. Применяется для подачи воздушного потока в цилиндр узла.

Галерея «Схемы устройства КПП»

Ознакомьтесь с фото схем переключения скоростей камазовской трансмиссии.

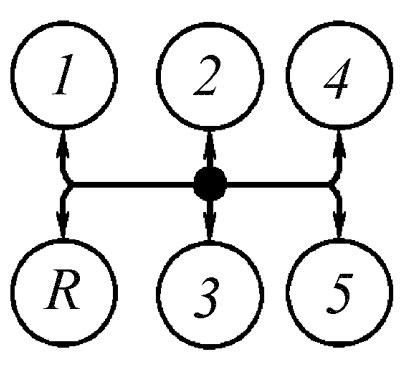

1. Схема переключения передач для моделей КПП 142 и 144

2. Схема переключения передач для моделей КПП 152

Особенности переключения в разных моделях

На автомобилях КамАЗ различных моделей и конфигураций (седельные тягачи – 44108 или 5490; самосвалы – 6520 или 55111; грузовики – 5320, либо военная модель 5350; автопоезда – 5410, 65206) устанавливаются следующие КПП:

• 141, 142 и 144 – коробки механические, 5ти-ступенчатые (используются в легких грузовиках, и схожи по конструкции и принципу работы с КПП легковых автомобилей);
• 152 и 154 – механические коробки с мультипликатором, десятиступенчатые;
• КПП немецкого производства ZF-6S1000 с механическим переключением, 6ти-ступенчатая с полным набором синхронизаторов;
• ZF-9S109 и ZF-9S1310 – механические 9ти-ступенчатые коробки с демультипликатором.

Модели коробок передач для грузовых автомобилей отличаются друг от друга количеством ступеней, сложностью устройства, конструкцией кулисы и порядком переключения передач. Более подробное описание различных КПП приведем на примере нескольких моделей КамАЗ.

Устройство и схема переключения коробки передач КамАЗ-5320 с делителем

На КамАЗ-5320 устанавливают коробки передач двух моделей – пятиступенчатую 142 или десятиступенчатую 152 с делителем. Переключение скоростей на КАМАЗ-152 происходит по следующей схеме:

Технические характеристики:

• количество ступеней – 10;
• тип управления коробки – механическое;
• тип управления делителя – пневмомеханическое преселекторное;
• подшипники – роликовые с сепаратором и без него (шестерни КПП), шариковые и роликовые сферические (валы КПП);
• синхронизаторы – пальчиковые инерционные;
• редуктор – передний двухступенчатый.

КамАЗ-4310: схема переключения

Грузовики военного назначения модели 4310 имеют повышенную проходимость, и оборудуются пятиступенчатой трехходовой коробкой переключения передач 14 (от 141 она отличается тем, что имеет прямую пятую передачу, а у модели 141 прямая – четвертая, пятая передача здесь ускоряющая). Механизм переключения передач аналогичен рассмотренному выше для основной коробки автомобиля КамАЗ-5320 с делителем. Схема представлена на фото:

КПП КамАЗ-43118

КамАЗ-43118 оборудуется КПП модели КАМАЗ-154 с делителем, которая имеет аналогичную 152-ой модели схему переключения передач.

Передаточные числа коробки передач:

КПП КамАЗ-65115

В зависимости от модификации на самосвал модели 65115 устанавливается усиленная коробка с мультипликатором КАМАЗ-154, либо девятиступенчатая коробка немецкого производства – ZF9.

Коробка с механическим типом управления имеет передаточные числа в диапазоне 9,48 – 0,75; и 8,97 для задней передачи. Максимальный крутящий момент – 1300 Нм. Схема переключения передач представлена ниже:

Возможные неисправности КПП Камаза и способы их устранения

Износ механизмов — самая распространённая неисправность в КПП автомобиля Камаз. Как правило, чаще страдают подшипники и шестерни, так как постоянно находятся под нагрузкой, в движении и трутся. Ремонт в данном случае подразумевает замену этих деталей.

https://youtube.com/watch?v=jZGOcl7Q1YI

На примере коробки 152 рассмотрим, как ведёт себя проблемная коробка:

• увеличиваются шум и стуки;
• самопроизвольно вылетают передачи;
• механизм сложно включается;
• скорость блокируется в одном положении.

Появился шум

Как правило, при выжиме муфты гул пропадает. Обычно такое происходит при изношенном подшипнике основного вала. Шумит коробка практически на всех передачах, реже — на пятой. Со временем шум усиливается.

Причиной воя может стать не только КПП, но и сцепление. Поэтому после снятия коробки, перед её разборкой, желательно проверить устройство. Надо завести двигатель. Если слышно металлическое бряцанье, это либо пружины диска корзины износились, либо другая неисправность сцепления.

Не включается задняя и первая

Тяжелое включение задней и первой передачи может свидетельствовать о ведении сцепления. Другими словами, изнашивается диск, ухудшается регулировка и функционирование привода. Что касается проблем в самой коробке, то возможен износ синхронизаторов — для передней передачи. Ещё одна причина — отсутствие масла в коробке.

Выключаются (вылетают) передачи

Данная неисправность связана с механизмом переключения скоростей. Возможно, что изношены вкладыши вилок, ослаблены их фиксаторы. Нередко такое происходит при затяжной езде в горку. Машина, как правило, должна быть гружённой, и приходится включать пониженные передачи — первую или вторую. Причина, скорее всего, в изношенных синхронизаторах. Возможно, что венцы поистёрлись на зубцах, поэтому скорости и выбивает.

Своевременно меняйте трансмиссионное масло, периодически следите за работой сцепления, меньше нагружайте автомобиль! Тогда Камаз не будет бояться никаких дорог.

На обледенелых участках

Здесь нужно соблюдать максимальную осторожность

Важное требование – всегда надо иметь достаточный запас хода, что поможет оперативно выйти из аварийной ситуации. Торможение на дорогах с гололедом рекомендуется осуществлять с помощью дополнительной тормозной системы, основная задействуется только в крайних случаях, например, когда нужно экстренно остановиться

Она позволяет существенно сократить протяженность тормозного пути, но при этом могут появиться иные проблемы:

• увеличенный износ деталей и механизмов силового агрегата;
• проскальзывание колес (если это происходит, необходимо выключить пониженную передачу, что поможет быстро сбросить скорость вращения коленчатого вала);
• возрастает риск попадания в занос.

Если на обледенелом участке нужно выполнить аварийное торможение, всегда нужно начинать с прицепа. Если тормозить колесами самого грузовика, то прицепное оборудование уйдет в занос, вовлекая за собой и саму машину.

Технические характеристики

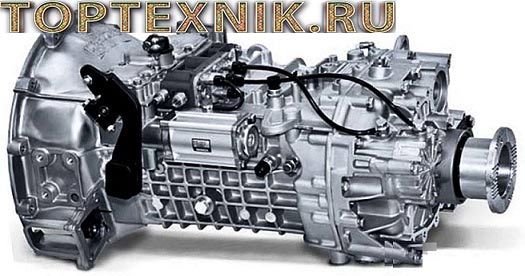

ZF 9S1310 Ecomid

• Количество передач — 9
• Крутящий момент – 1300 Нм.
• Передаточное отношение: 1-я – 9,48;
• 2-я – 6,58;
• 3-я – 4,68;
• 4-я – 3,48;
• 5-я – 2,62;
• 6-я – 1,89;
• 7-я – 1,35;
• 8-я – 1,00;
• 9-я – 0,75;
• задний ход – 8,97

Масса – 190 кг.
Давление воздуха – 10 бар.
Угол наклона – 3 град.
Цена:

• Новая – 380 тыс.руб.

Восстановленная – 240 тыс.руб.
Применимость: Камаз 65115, 65116, 65117, 53605, 5308.

ZF 16S1650 (16S1820) Ecosplit

• Количество передач — 16
• Крутящий момент – 1850 Нм.
• Передаточное отношение: 1-я – 16,47;
• 2-я – 13,79;
• 3-я – 11,32;
• 4-я – 9,48;
• 5-я – 7,79;
• 6-я – 6,52;
• 7-я – 5,48;
• 8-я – 4,58;
• 9-я – 3,59;
• 10-я – 3,01;
• 11-я – 2,47;
• 12-я – 2,07;
• 13-я – 1,70;
• 14-я – 1,42;
• 15-я – 1,20;
• 16-я – 1,0;
• задний ход 1 – 15,42;
• задний ход 2 – 12,91;

Масса – 290 кг.
Давление воздуха – 10 бар.
Угол наклона – 3 град.
Цена – от 160 т.р. за восстановленную.

Управление коробкой передач и раздаточной коробкой

Передачи в коробке передач

переключать рычагом переключения передач, расположенным справа от сиденья водителя.

Переключение рычага выполнять при выключенном сцеплении.

Педаль сцепления нажимать резко и до конца. Переключение передач производить при минимальных оборотах холостого хода.

Начало движения осуществлять только с первой передачи (во избежание преждевременного выхода из строя сцепления).

Для быстрого разгона автомобиля КамАЗ на хорошей дороге и в тяжелых условиях рекомендуется использовать все передачи последовательно согласно схемам переключения передач.

Для коробок передач

моделей 142, 144, 152, 154: Переключение передач осуществлять согласно схеме (см. рис. Схема переключения передач I).

Рекомендуется использовать весь диапазон низших и высших передач.

Для перехода с высшей «В» передачи на низшую «Н» и наоборот (без переключений рычага) необходимо перевести переключатель управления делителем передач в нужное положение (см. рис. Схема переключения передач I) (на автомобиле с коробкой передач моделей 142, 144 без делителя это не предусмотрено), а затем нажать и после небольшой (1с) выдержки отпустить педаль сцепления — передача включится автоматически.

Для одновременного переключения рычага и включения высшей или низшей передачи установить переключатель управления делителем в положение «В» или «Н», нажать педаль сцепления и переключить рычаг.

Схема переключения передач I

Для коробки передач модели 152 с возможностью использования коробки отбора мощности на верхнем люке и на картере маховика переключение передач осуществляйте согласно схеме (см. рис. Схема переключения передач II).

Схема переключения передач II

Для коробок передач моделей ZF — 9S109 и ZF — 9S1310 переключение передач осуществлять согласно схеме (см. рис. Схема переключения передач в коробке передач моделей ZF-9S109 и ZF-9S1310):

• 1-2-3-4-низшие передачи (низший диапазон демультипликатора);
• 5-6-7-8-высшие передачи (высший диапазон демультипликатора).

При замедлении переключать передачи только последовательно: 8-7-6-5-4-3-2-1.

При движении всегда держать передачу включенной.

Внимание! Для коробок передач строго запрещается:

• переключаться с высшего диапазона демультипликатора на низший диапазон демультипликатора при скорости более 30 км/час (для коробок передач моделей ф. «ZF»);
• двигаться при нейтральном положении рычага переключения передач;
• включать передачу заднего хода при неполной остановке автомобиля и при вращении ведомого диска сцепления.

Переключение передач в демультипликаторе происходит автоматически: включение высшей передачи — при переходе рычага управления коробкой передач из положения четвертой в положение пятой, низшей — при переключении с пятой на четвертую.

Схема переключения передач в коробке передач моделей ZF-9S109hZF-9S1310 С — пониженная передача

При включении низшего диапазона в демуль типликаторе на щитке приборов загорается контрольная лампочка (цвет-оранжевый).

При переводе рычага через положение «◊» срабатывает клапан, обеспечивающий автоматическое переключение демультипликатора. Во время переключения демультипликатора шток рычага переключения передач основной коробки блокируется, при этом на рычаге ощущается усилие, после чего рекомендуется выждать 1-1,5 с для обеспечения переключения передачи в демультипликаторе.

В коробках передач моделей ZF-9S109 и ZF-9S1310 имеется пониженная передача «С», которая предназначена для трогания в тяжелых дорожных условиях и для маневрирования.

Раздаточная коробка

управляется двумя пневмокранами, рукоятки которых расположены на дополнительной панели под панелью приборов.

Рукоятка крана переключения передач имеет три фиксированных положения, каждому из которых соответствует передача раздаточной коробки.

• Н — нейтраль (передний, промежуточный и задний мосты отключены);
• I — включена первая (понижающая) передача. При этом загорается контрольная лампа включения понижающей передачи (цвет-красный);
• II — включена вторая (повышающая) передача.

При движении по дорогам использовать вторую передачу. Первую передачу включать при движении по труднопроходимым участкам пути, а также на длительных стоянках автомобиля.

Переключать передачи можно только после полной остановки автомобиля.

Включение нейтрали в раздаточной коробке при работающем двигателе и включенной передаче в коробке передач запрещается.

Рукоятка крана управления блокировкой межосевого дифференциала раздаточной коробки имеет два фиксированных положения:

• блокировка включена;
• блокировка выключена.

Разновидности используемых коробок

За время выпуска автомобилей, устройство КПП КамАЗ неоднократно дорабатывалось и улучшалось. На процесс влияли условия эксплуатации техники и весовые характеристики машины. Чем сложней условия эксплуатации автомобиля, тем жёстче требования предъявляются к трансмиссии. Как результат, на одно и то же шасси КамАЗ часто ставят отличающиеся конструкцией коробки.

Модификации устанавливаемых коробок:

• Коробка «14»;
• Коробка «15»;
• Коробка «142»;
• Коробка «152»;
• Коробка «16»;
• Коробка «154»;
• Коробка ZF-9;
• Коробка ZF-16;

Модификация «14», это пяти ступенчатый механизм с редуктором. Пятнадцатая модель оснащена десятью ступенями, в состав конструкции входит двухступенчатый делитель, расположенный спереди. Механизмы относятся к первым коробкам, выпущенным для нужд КамАЗа. Управление устройствами происходит дистанционно, рычагом. Механический редуктор получает команды, поданные пневматическими и механическими устройствами, посредством селектора.

Коробка «142» (Артикул 142.1700025), это усовершенствованная модель четырнадцатой трансмиссии. Изделие оснащено пятью передними и двумя задними скоростями.

«152» модель (Артикул 152.1700156), это усовершенствованная пятнадцатая трансмиссия. Коробка совершает десять передних и два задних переключения. Кроме того, конструкция оснащается делителем для предотвращения потери мощности на сложных участках.

Характерно, что модели «четырнадцать» и «пятнадцать» полностью взаимозаменяемы с модифицированными трансмиссиями «142», «152».

Модификация «16» имеет восемь ступеней переключения. Также, предусмотрен редуктор и коробка понижения, которая крепится позади трансмиссии. Администрирование редуктором происходит с помощью штока, так же предусмотрена страховка неверного запуска реверса.

Модификация «154» совершает десять включений вперёд и два назад, отличие, это использование в конструкции конических подшипников. Механизмы снижают вес, внутреннее трение, увеличивают эксплуатацию, разрешают применять больший уровень нагрузок к изделию.

Коробки серии «ZF» это продукция, выпускаемая совместно с Немецкими партнерами, для изделий характерна точность и производительность, кроме того, в сравнении с другой продукцией изделия с теми же параметрами весят меньше. Модификация «ZF-9», совершает девять передних, одно заднее и дополнительное пониженное переключение.

Модификация «ZF-16» (Артикул 1341.002.073) располагает шестнадцатью передними передачами и одной задней, конструкция содержит делитель и мультипликатор.

Коробка КамАЗ ZF 9S:

Поскольку эксплуатация транспортного средства подразумевает постоянное изменение дорожных и нагрузочных условий, коробка КамАЗ так же подвергается изменениям. Так, на машины с меньшей грузоподъёмностью и меньшими испытываемыми нагрузками устанавливают изделия с меньшим количеством передач. Нагруженный транспорт, такой как автопоезда, тяжёлые самосвалы используют для передвижения 10 передач и более.

Разновидности и характеристики коробок передач на КАМАЗ

Грузовые автомобили КАМАЗ могут комплектоваться несколькими разновидностями коробок передач, производимыми отечественными и зарубежными компаниями. Среди модификаций:

• 14 (Россия);
• 15 (Россия);
• 161 (Россия);
• ZF (Германия).

КПП 14 модели

КПП представлена несколькими разновидностями: 141, 142, 144. Устанавливается на самосвалах и других единичных грузовых автомобилях КАМАЗ. МКПП с пятью передачами. Переключение трехходовое, осуществляется с использованием качающегося рычага дистанционно.

КПП 15 модели

Разновидности: 152, 154. Устанавливаются на автомобили-тягачи, которые работают в составе автопоездов. МКПП с десятью передачами, в устройстве которой объединены пятиступенчатая коробка и двухступенчатый делитель.

Благодаря наличию переднего делителя общее количество скоростей увеличено до двенадцати — 10 скоростей передних и 2 задних. Скорости переключаются дистанционно с использованием качающегося рычага, скорости делителя переключаются пневматически путем нажатия на специальную кнопку-переключатель на рычаге.

КПП 161 модели

КПП, имеющая восемь ступеней — четырехступенчатая коробка, совмещенная с двухступенчатым демультипликатором для прямой и пониженной передачи.

КПП ZF модели

В модельном ряде ZF — несколько модификаций, которые могут быть шестиступенчатыми, девятиступенчатыми и шестнадцатиступенчатыми. Модели КПП ZF выпускаются совместным германско-российским предприятием ZF-КАМА и имеют улучшенные эксплуатационные характеристики.

КПП КамАЗ: Устройство и виды коробок

Среди сложных устройств и механизмов, присущих автомобилю, КПП КамАЗ занимает лидирующие позиции. Миссия, возложенная на коробку, первостепенна, представить работу машины без трансмиссии невозможно. Сопоставив размер устройства с габаритами и весом автомобиля, становится понятным уровень нагрузок, испытываемых агрегатом. Технологии, обеспечивающие работоспособность изделия, заставляют посмотреть на трансмиссию под другим углом.

На грузовую технику возлагаются задачи, сложность которых не сопоставима с легковыми аналогами. Выбор конструкторами механики повышает надёжность и работоспособность устройства. Однако, незнание и отсутствие опыта эксплуатации, негативно сказывается на состоянии коробки, поэтому к управлению автомобилем допускают обученный персонал.
