Что выбрать: робот или вариатор

Как работает вариатор, общее устройство

Как отмечено, принцип работы вариатора полностью отличается от ступенчатых коробок. В основе этой трансмиссии лежит ременная передача.

Обычная передача такого типа состоит из двух валов, с установленными на них шкивами.

Передача вращения и усилия осуществляется ремнем. В такой передаче передаточное число – фиксированное и зависит оно от диаметров шкивов.

В коробке CVT же существует возможность изменять передаточные числа. Делается это за счет меняющихся диаметров шкивов.

Конструкция достаточно проста: имеется два параллельно расположенных вала. На них установлены шкивы, каждый из которых состоит из двух половин (тарелок).

Эти половины имеют конусную форму и могут перемещаться по валу относительно друг друга.

А работает все так: между конусными поверхностями шкивов помещен клиновидный ремень. При сведении или разведении половин шкивов, меняется их диаметр в месте контакта ремня.

То есть, при полностью сведенных половинах ремень движется практически по внешнему диаметру шкива, но при расхождении он проваливается между этими дисками.

Но таких шкива в конструкции вариатора два, а ремень удлиняться не может.

Вот и получается, что если у одного из шкивов половины расходятся, то у другого должны сходится, то есть работать они должны синхронно.

Таким образом и осуществляется изменение передаточного соотношения.

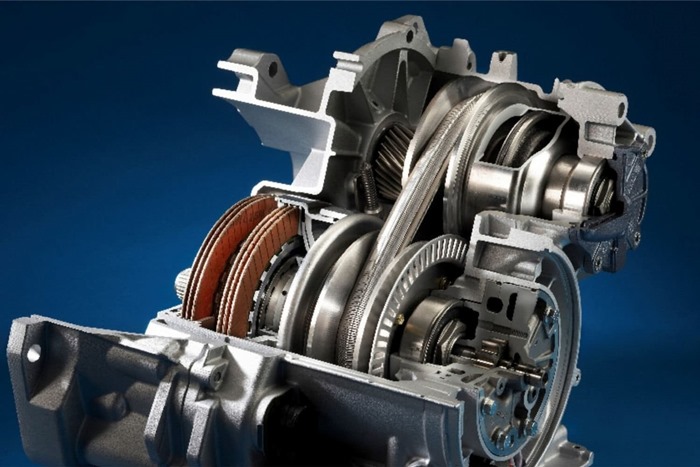

Но это только принцип работы. Конструктивно все выглядит значительно сложнее, хотя основными рабочими элементами остаются все те же шкивы и ременной привод.

Но в конструкцию дополнительно добавлено сцепление, электронная система управления, а также планетарный редуктор.

Поэтому коробка CVT состоит из:

1. Электронной системы управления;
2. Самого вариатора;
3. Узлов и деталей, которые передают крутящий момент и включают нейтральную передачу;
4. Планетарного механизма, для движения задним ходом.

В коробку CVT, в зависимости от производителя и модели, могут быть внедрены различные конструктивные решения, которые в большинстве случаев касаются сцепления.

Виды сцеплений:

1. Вариатор Transmatic – автоматическое центробежное сцепление;
2. Multimatic, Multitronic – мокрое сцепление, многодисковое с электронным управлением;
3. Hyper – сцепление электромагнитное с электронным управлением;
4. Autotronic, Extroid, Ecotronic, Multidrive, Lineartronic, Xtronic – с гидротрансформаторами.

В качестве сцепления зачастую выступает гидротрансформатор, такой же, как и на АКПП.

Гидротрансформатор работает при трогании машины с места, затем блокируется. Он очень мягко, без рывков, передает крутящий момент за что и получил большую популярность среди владельцев автомобилей.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Вас остановил инспектор ГИБДД, ваши права

Перемещением дисков шкивов управляет электронный блок, который следит за рядом параметров работы двигателя и самой трансмиссии и на основе этого подает команды на исполнительные механизмы.

К примеру, при начале движения необходимо обеспечить максимальное тяговое усилие, для чего половины ведущего шкива нужно максимально развести, а ведомого – свести.

По мере набора скорости блок управления меняет диаметры шкивов, снижая передаточное соотношение.

Планетарный же редуктор в конструкции необходим для обеспечения движения задним ходом.

Subaru

C 2009 года Subaru ставит почти на все автомобили в линейке вариаторы собственного производства, известные под общим названием Lineartronic. Их за 11 лет было два вида: TR690 и доработанный TR580. В отличие от многих других CVT агрегаты Subaru используют цепь вместо ремня.

Subaru Lineartronic

Первые коробки передач запомнились проблемами с трубками для подачи масла. Они были слишком хрупкими, хотя и выполнены из металла. Сейчас их заменили пластиком — больше эта проблема владельцев не беспокоит.

Сломаться может и гидроблок. Он забивается мелкими частицами, которые со временем появляются в ATF. Если жидкость менять нечасто, то придётся расчехлиться на замену гидроблока, а это более 420 тысяч тенге только за деталь.

В районе 150 тысяч километров пробега понадобится замена цепи и конусов. Последние обойдутся почти в 400 тысяч тенге за пару. Сама цепь стоит около 200 тысяч. Ну и про работу не забывайте: просить могут около 60 тысяч тенге.

Под конусами вариаторов Subaru прячется мощная пружина

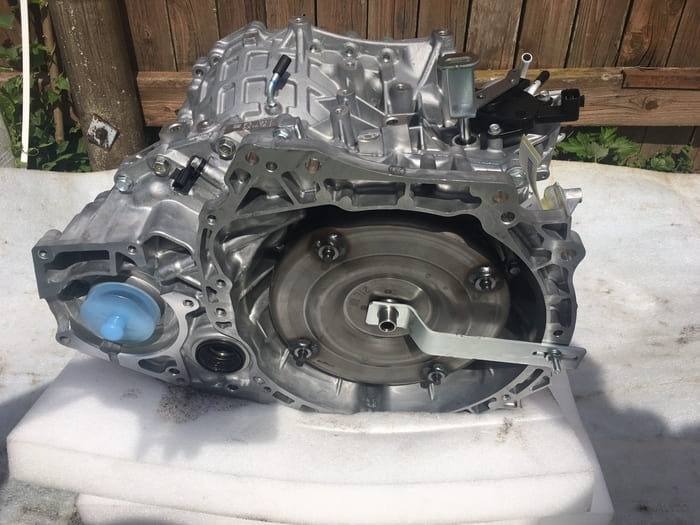

Замену CVT можно найти и на вторичном рынке. Цены на TR690 находятся в районе 300–420 тысяч тенге, более новые TR580 встречаются заметно реже, но стоят примерно столько же.

Как видим, у вариаторов действительно хватает проблем, включая не самый большой ресурс и запас прочности, но некоторая часть из них вызвана не столько катастрофической ненадёжностью самой конструкции, сколько ошибками в эксплуатации.

Большинство производителей предписывают периодическую замену жидкости в своих вариаторах, а автопроизводители частенько забывают об этом и уверяют, что жидкость рассчитана на весь срок службы! Но на практике масло необходимо обновлять не реже 50 000–60 000 километров, причём использовать только оригинальное масло. Стоимость замены разнится в зависимости от производителя коробки и необходимого количества жидкости. Вкупе с новыми фильтрами можно рассчитывать в среднем на 50 тысяч тенге.

Отличительные особенности, устройство и принцип работы вариатора

Начнем с того, что существует несколько типов вариаторных КПП, однако на автомобилях используется клиноременный и тороидный вариатор, при этом клиноременной вариатор встречается намного чаще.

Устройство современной коробки-вариатора включает в себя такие элементы:

• Специальный механизм, который отвечает за передачу крутящего момента от двигателя на вариатор, а также разъединяет коробку и ДВС при постановке на нейтральную передачу;
• Сама коробка-вариатор (другое название «вариаторная передача»), а также отдельный механизм, который позволяет автомобилю двигаться назад;
• Электронная система управления коробкой с входными и выходными датчиками;

Чтобы передать момент от двигателя, могут быть использованы: гидротрансформатор, центробежное автоматическое сцепление, электромагнитное сцепление, которое управляется электроникой, а также многодисковое сцепление. Чаще всего для этих целей используется гидротрансформатор (ГДТ), что позволяет добиться плавности и тем самым увеличить ресурс вариаторной коробки передач.

Что касается самой КПП, клиноременной вариатор включает в себя одну или две ременные передачи. Такая передача фактически является двумя шкивами, которые соединяются при помощи клиновидного ремня. Шкив образует пара конических дисков, причем диски могут сдвигаться и раздвигаться. Так удается менять диаметр самого шкива.

Чтобы сдвинуть конусы, задействовано гидравлическое давление, усилие пружины и центробежная сила. Конические диски расположены под углом наклона 20°. Это позволяет ремню перемещаться по поверхности шкива, при этом сопротивление минимально.

На начальном этапе такие вариаторы оснащались ремнем из резины, однако ресурс самого ремня оказывался небольшим. Сегодня вместо резины устанавливается металлический ремень вариатора. Такой ремень прочный и гибкий, при работе КПП создается меньше шума,  а также  решение служит заметно дольше, чем резиновый аналог.

Вращение передается посредством силы трения между шкивами вариатора и боковой поверхностью ремня. Также в некоторых вариаторах может использоваться стальная цепь. В этом случае речь идет о клиноцепном вариаторе.

Данный тип отличается от клиноременного вариатора тем, что крутящий момент передается торцевой поверхностью цепи во время ее точечного контакта с коническими дисками. При этом сами конические диски выполнены из прочной стали, а клиноцепной вариатор имеет наилучший КПД.

Еще отметим, что вариатор не способен обеспечить возможность движения назад. Для того, что автомобиль с такой КПП имел задний ход, в коробку интегрируют различные механизмы. Чаще всего это планетарный редуктор, который активно используется в АКПП.

Что касается управления вариатором,  система электронная, производит синхронное изменение диаметра шкивов с учетом режимов работы двигателя автомобиля. Также осуществляется управление сцеплением и планетарным редуктором.

Водитель управляет КПП при помощи селектора, а сами режимы напоминают режимы работы гидромеханической  АКПП. Более того, в вариаторной коробке можно выбирать фиксированные передаточные отношения, что позволяет реализовать функцию ручного переключения передач, подобно Tiptronic на АКПП.

Еще добавим, что тороидный вариатор отличается от описанных выше ременных и цепных аналогов тем, что имеет два соосных вала. Такие валы имеют сферическую или тороидную поверхность. Между валами зажимаются ролики.

Чтобы изменить передаточное число в таком вариаторе, необходимо менять положение роликов. При этом крутящий момент передается посредством сил трения между рабочими поверхностями.

Новые виды вариаторов

Ежегодно производители автомобилей выпускают модели с бесступенчатой коробкой переключения скоростей. Причем характеристики его работы постоянно улучшаются, оборудование совершенствуется. Совсем недавно компании JATCO и Nissan выпустили общее изобретение — улучшенный вариатор с облегченной и уменьшенной конструкцией. CVT совместил в себе новую коробку и клиноременную систему. У этого аппарата очень хорошие показатели работы:

• Увеличенное число передач. Создатели расширили диапазон на 20 % (в сравнении с обычным CVT). Это позволяет автомобилю быстро разгоняться и сбрасывать обороты.
• Весит обновленный агрегат на 13 % меньше, чем его стандартный прототип.
• Имеет систему ASC, что позволяет компьютеру выбирать передаточное число, оптимально подходящее в момент разгона и остановки.

Учредители автокомпании «Порше» заявили, что в настоящее время проводят разработку по апгрейду CVT и улучшению принципа его работы. Они стараются поднять показатели комфорта во время езды, набора скорости и остановки. Хотят снизить объем потребляемого топлива, но в то же время увеличить коэффициент полезного действия. В планах у создателей — сделать такой тип CVT, принцип работы которого будет похож на восьмиступенчатую трансмиссию.

Усиленная работа над улучшением бесступенчатой коробки переключения скоростей подтверждает еще раз, что будущее за ней. Не исключено, что очень скоро вариатор станет альтернативой всем обычным КПП (автомат, механика и РОБОТ). Особый акцент производители автомобилей делают на его комбинированные модели, при которых работа двигателя будет самой идеальной, энергия будет сохраняться в специальном накопителе и тратиться только на передвижение транспортного средства.

Устройство вариатора на автомобиле

Внешне вариативная коробка передач ничем не отличается от коробки-автомата. Визуально невозможно понять, что установлен именно вариатор. Ручка переключения скорости тоже не имеет отличий от обычного рычага АКПП и даже названия режимов — P, R, N, D — такие же.

Главное отличие кроется в принципе работы вариатора в автомобиле. В нем нет обычных чисел передач (1-й, 2-й и так далее). Вариативная коробка имеет огромное количество передач, которые постоянно варьируются, о чем говорит и само название агрегата. С этим связано и отсутствие рывков, когда автомобиль трогается с места или происходит переключение оборотов двигателя. Во время движения, разгона и торможения вариатор плавно и бесшумно меняет передаточное число.

Клиноременная передача Continuously Variable Transmission

Механизм состоит из соосных ведомого и ведущего шкивов, на которых расположены конусные боковины, раздвигающиеся при увеличении центробежной силы. Когда первый шкив увеличивает радиус, то второй, в свою очередь, стремится уменьшить свой в целях поддержки натяжения ремня. Таким образом, создается невероятное количество передаточных соотношений, что положительно сказывается на состоянии двигателя и трансмиссии.

Основным недостатком данной системы являлся ограниченный ресурс клиновидного ремня, пока не был запатентован узел из наборных металлических пластин. Конструкция стала надежней и более функциональней, теперь ее применяют такие концерны, как Nissan и Honda.

Современный клиноременный вариатор

В современной конструкции КПП CVT применяются шкивы из сверхпрочного металла, а ремень – не эластичный жгут, а наборная лента из износостойкого металла (собирается из полосок, которые скрепляются между собой скобами). На ремень наносят специальное покрытие, защищающее от износа и проскальзывания.

Один из шкивов является ведущим. Он соединён с коленчатым валом двигателя (который служит преобразователем энергии, получаемой в результате сгорания топлива, в энергию вращения). Ведомый шкив соединен с колёсами авто. Шкивы имеют переменный диаметр (грани обода расходятся и сходятся, тогда ремень проходит уже не внутри, между ними, а поверх).

При небольшой скорости движения автомобиля диаметр ведущего шкива имеет минимальные значения, а ведомого – максимальные. При средней скорости диаметр одинаковый. При максимальной – размер ведущего увеличивается, а ведомого уменьшается. Изменяя размеры шкивов, изменяем передаточное число.

Механизмом «руководит» электронная система, опираясь на информацию с многочисленных датчиков (об оборотах вала, о вращении колес, сведения с самой трансмиссии).

Основные элементы вариатора

Шкивы и ремень являются лишь частью конструкции современных вариаторов и называются клиноременной передачей. Строение CVT (бесступенчатой коробки передач) гораздо сложнее, в корпусе агрегата предусмотрено немало других элементов.

Вспомним, что нам уже известно. Крутящий момент от двигателя передается на первичный вал, а затем на ведущий шкив. В этом процессе может быть задействован гидравлический трансформатор (предусмотрен не во всех моделях). Гидротрансформатор отсоединяет трансмиссию от двигателя, через него передается усилие от вала к шкиву.

После гидротрансформатора усилие переходит на ремень, а с него на ведомый шкив. Далее при помощи планетарного редуктора момент переходит на вторичный вал. И машина движется вперед. Чтобы автомобиль двигался назад, запускается планетарный механизм или режим заднего хода (изменяет направление вращения вала).

В конструкции предусмотрен и дифференциал, который распределяет нагрузку по колёсам (на дифференциал крутящий момент передается от промежуточного вала).

Электронная система, которая руководит всеми процессами внутри CVT, считывает информацию с датчиков и изменяет режим работы CVT. Датчики установлены там, где можно быстро получить сведения о скорости вращения валов, о температуре рабочей жидкости, о положении селектора (ручки КПП). Электроника учитывает нагрузку на двигатель, скорость движения авто, положение педали газа и многое другое.

В некоторых моделях вариаторов предусмотрена возможность ручного переключения скоростей, ступенчато, как на АКПП. В других могут присутствовать лишь спецрежимы: «спортивный», «экономичный».

Все описанные элементы помещены в один корпус.

Рабочая жидкость

Диаметр шкива изменяется за счет перемещения дисков. Перемещение оказывается возможным благодаря давлению рабочей жидкости – масла (гидравлическая система). Но это утверждение справедливо лишь в отношении ведущего шкива. На ведомом диски перемещаются от натяжения ремня и за счет возвратной пружины.

Для CVT разработано специальное масло. Жидкость проявляет фрикционные свойства (помогает уменьшить силу трения и износ трущихся поверхностей) при своей рабочей температуре (60-70 градусов выше нуля).

При движении со скоростью более 150 км/ч масло перегревается (рабочая температура возрастает до +80 градусов). Перегрева допускать нельзя, он негативно сказывается на сроке службы вариатора (CVT). Охлаждают жидкость с помощью дополнительно установленного маслоохладителя (радиатор).

Необходимо следить за уровнем масла: если количество слишком уменьшиться, ремень будет проскальзывать. И, чтобы не допустить засорения, менять жидкость необходимо каждые 60-150 000 км (раз в пять лет).

Вариатор? Робот? Гидромеханика? DSG? Или все же «ручка»?!

Общие соображения насчет плюсов и минусов «ручки» и автомата мы недавно высказывали. Однако тут же пообещали продолжить тему: ведь автоматы не ограничиваются одной только гидромеханикой. Разбираемся в роботах, вариаторах и прочих DSG.

Очевидно, что проще, надежнее и дешевле механики сегодня ничего нет. Поэтому любой шаг в сторону от привычной «ручки» повлечет за собой определенный набор проблем – от технических до финансовых и даже организационных: взять ту же буксировку неисправной машины. В качестве компенсации за отсутствие третьей педали получаем комфорт и… А вот насчет «и» как раз и расскажем.

Отличие вариатора от прочих коробок передач

Механическая трансмиссия (МКПП) имеет 5 скоростей, коробка-автомат — 8 скоростей, а CVT оснащен неограниченным количеством передач. Но это не главная ее особенность. Чтобы читателю было проще понять принцип работы вариатора на автомобиле, оценить его преимущества, вкратце расскажем о работе двигателя.

Во-первых, в принципе работы традиционных ступенчатых КПП есть важный недочет — они имеют ограниченное число передач, которых иногда при движении бывает мало. Даже при условии езды по гладкой дороге мотор, разгоняясь, должен преодолеть внешнюю нагрузку (силу инерции), а потом, после достижения оптимального соотношения оборотов и передаточного числа, он может набрать нужную скорость. После этого момента передача становится ниже. Чтобы повысить передачу, нужно использовать больше ступеней, наличие которых не предусмотрено в механической коробке.

Еще один минус — при переключении скоростей происходит толчок. С учетом этих нюансов производители решили отказаться от передач и, в конечном итоге, получили вариативную коробку, которая сменяет скорости мягко, без рывков.

Принцип работы вариатора на автомобиле заключается в постепенном изменении крутящего момента на ведущем и ведомом диске. Движение начинается мягко, в отличие от других видов коробок передач. Особенности работы вариатора в автомобиле создают впечатление, будто в нем установлен мощный электрический двигатель. Скорость набирается плавно, без присутствия посторонних шумов. Поэтому CVT не нужен переключатель скоростей, благодаря нему автомобиль увеличивает скорость движения намного быстрее, чем при использовании других трансмиссий.

Помимо этого, автомобилем с вариатором намного легче управлять. С ним сможет справиться даже водитель-новичок из-за того, что этот принцип КПП не зависит от манеры вождения и не заглохнет при движении. Даже при внушительном разгоне автомобиля работа движка практически бесшумна, в сравнении с другими трансмиссиями. Если надавить на педаль газа полностью, то авто ускорится буквально молниеносно, без привычного «рычащего» шума.

Некоторые водители не любят, когда мотор не издает привычных звуков при переключении скорости, но в основном, это те, кто привык к езде на коробке-автомате или спорт-карах, где рев двигателя только подзадоривает гонщика.

Вариатор имеет большие возможности, как доказательство этого — запрет его использования на гонках Формулы-1 до 1994-го года.

Плюсы АКПП

• Простое управление понравится начинающим водителям, так как освоиться с данной коробкой очень легко. Вас не будет постоянно преследовать мысль о том, где находится та передача, которая вам нужна и в какой момент её лучше всего переключить
• Привести в негодность сцепление практически невозможно. Данным плюсом также обладает и механическая коробка. В этом они немного схожи
• Щадящее переключение скоростей приносит меньший износ двигателю, а следовательно, его срок службы возрастает
• В том случае если в автоматической коробке присутствует большое количество передач, то расход топлива уменьшается

Вариатор

Суть и смысл работы вариаторной коробки, которую обозначают как CVT, ничем не отличается от любой другой трансмиссии. Суть устройства заключается в том, чтобы преобразовать крутящий момент, который поступает от силового агрегата на колёса.

Но отличительной особенностью вариатора является то, что момент передаётся бесступенчато. Здесь предусмотрен определённый диапазон регулирования. Именно эта характеристика существенно отличается классический автомат от вариатора.

Что же касается аббревиатуры CVT, то она расшифровывается как Continuosly Variable Transmission. Перевести такое название можно как трансмиссия или коробка передач с непрерывно меняющимся крутящим моментом.

Вы уже примерно поняли, чем отличаются вариаторы от автоматов и какая основная разница между ними. Но этого объективно недостаточно, чтобы отдать какому-нибудь из двух вариантов предпочтение.

Также отличие вариатора от классического автомата заключается в конструктивных особенностях. Выделяют 3 основных типа CVT, которые бывают:

• цепными;
• клиноременными;
• тороидальными.

Если говорить про легковой автомобильный транспорт, то здесь самыми популярными и распространёнными оказались именно клиноременные разновидности вариаторной коробки передач.

1. В состав клиноременного вариатора входит клиновидный ремень. Он располагается непосредственно между двумя шкивами раздвижного типа. Во время движения транспортного средства эти шкивы постоянно сжимаются и разжимаются, обеспечивая тем самым изменения в показателях передаточного числа. Основной задачей вариатора является создать плавное и бесступенчатое изменение крутящего момента. Подобные системы активно используются на легковых автомобилях, в составе снегоходов, двухколёсных технике и пр.

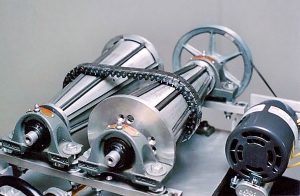

2. Следующей разновидностью вариаторной коробки являются цепные CVT. Передача мощности здесь осуществляется за счёт скошенных торцов оси цепных звеньев. А само тянущее усилие передаётся с помощью специальной цепи. Такие вариаторы не получили широкого распространения, хотя иногда встречаются.
3. Тороидные вариаторы заменили шкивы на диски конусовидной формы. А вместо ремня здесь задействовали специальные ролики. Они характеризуются тем, что могут передавать достаточно большой крутящий момент. Но, чтобы создать подобные детали для компоновки вариаторной коробки, необходимо обязательно использовать сталь высокопрочных сортов. Это негативно сказывается на стоимости, из-за чего многие автопроизводители отказались от идеи установки подобных CVT на свои транспортные средства.

Учитывая очевидные отличия в конструкции и принципе действия, несложно понять, в чём заключается разница между двумя видами рассматриваемых КПП. При этом коробка автомат и вариатор являются достойным решением, каждое из которых имеет свои сильные и слабые стороны.

Если говорить о преимуществах, характерных для вариаторных или бесступенчатых коробок передач, то здесь основным достоинством считается обеспечение непрерывного изменения крутящего момента. Тут отсутствует момент задержки, который характерен для АКПП, где происходит переход с одной передачи на другую. Бесступенчатость и непрерывность вариатора способствует появлению других преимуществ в виде более эффективного расхода топлива и улучшения динамических характеристик мотора. Машины с CVT потребляют меньше горючего и обеспечивают лучшую динамику при разгоне.

При этом вариатор имеет и некоторые очевидные недостатки. Начать следует с того, что CVT не предназначены для использования на мощных двигателях. Установка на автомобиль с повышенной мощностью не даёт использовать потенциал коробки. Она будет быстро разрушаться и изнашиваться.

CVT можно считать сравнительно новой разработкой в сфере автомобильных коробок передач. Потому инженеры пока не придумали, как повысить устойчивость вариатора к высоким нагрузкам, буксировке и активной езде при повышенных оборотах. В подобных условиях ремень вариаторной коробки быстро изнашивается, и происходит поломка всей трансмиссии. Ремонтировать и восстанавливать CVT довольно дорогое удовольствие, превышающие зачастую затраты на ремонт классического автомата.

Устройство CVT

Важность масла для вариатора

Если обсуждать такую тему, как коробка вариатор плюсы и минусы, отзывы бывалых автомобилистов наглядно покажут, что многое здесь зависит от самого водителя. Ведь практически все недостатки данного элемента можно свести к минимуму правильным отношением к нему. Так, одним из важнейших аспектов является масло. За ним нужно следить, и его частая замена совершенно необходима.

Ведь именно масло защищает детали и исключает проскальзывание. Оно обходится недорого, а сделать правильный выбор помогает документация к автомобилю

Правильная замена — это тоже важно. При любых сомнениях лучше обращаться к специалистам, чтобы не рисковать агрегатом

И даже если где-то указывается допустимый интервал между заменами в 60 тыс. км, на практике в российских условиях нужно производить полную замену каждые 30 тысяч.

Что такое вариатор на автомобиле

Необязательно быть владельцем автомобиля с вариатором, чтобы столкнуться с понятием «вариативная коробка передач», например, просто рассматривая различные автомобильные журналы или сборники характеристик моделей машин. Стандартным автоматом уже давно никого не удивить, а механикой — тем более. Вариатор пока остается диковинкой, поэтому услышать о нем в обычном мужском разговоре можно не так часто. Хотя вариативная коробка передач вовсе не является новым изобретением известных автомобильных корпораций, принцип работы механизма разработали несколько столетий назад.

Первым, кто задумался о принципе работы вариатора и создал его, был самый загадочный изобретатель — Леонардо да Винчи — в далеком 1490 г. А вот запатентована эта придумка была только в XIX веке (во второй его половине). Примечательно, что первое действующее транспортное средство с такой коробкой передач было создано спустя 500 лет после его изобретения — в 50-х годах двадцатого века. Подобную трансмиссию впервые установили на легковые автомобили DAF (в то время компания еще специализировалась на создании легковых и грузовых авто). Позже подобие вариатора устанавливали на машины Volvo, но особой популярности такой тип трансмиссии не получил. Зато в нынешнее время вариатор пользуется спросом.

Бесступенчатая трансмиссия (вариатор) имеет аббревиатуру CVT (сontinuously variable transmission — бесступенчатый переключатель скоростей). Принцип работы вариатора на автомобиле — плавно передавать крутящий момент от мотора к колесам (или прочим движимым частям, например, винтам), без переключения скоростей. При этом бесступенчатая КПП автоматически меняет трансмиссионное соотношение по определенной программе или вручную.

Важно подчеркнуть, что в принципе работы CVT (в отличие от роботизированной КПП и АКПП) нет переменных передач, то есть при движении автомобиля не наблюдаются привычные толчки при смене передачи, а набор скорости имеет плавный и четкий ход.

Что лучше — вариатор или автомат

Многие автолюбители задают себе вопрос – что лучше вариатор или автомат? Краткое описание принципа работы вариатора было приведено выше. Поэтому чем отличается вариатор от автомата вполне понятно. А вот лучше ли такая трансмиссия, чем АКПП – однозначного ответа нет. С преимуществами вариатора по сравнению с автоматом все ясно. Это и динамичный разгон, и низкий расход топлива,  и больший ресурс двигателя. Но вот, что касается ремонта и обслуживания, то здесь в выигрыше все же коробка автомат. Хотя нельзя сказать, что ремонт автоматической трансмиссии дешев, тем не менее, он обойдется дешевле, чем подобные работы с вариатором. Да и сервисов, предоставляющих услуги по ремонту АКПП значительно больше.

Обслуживание и уход

Именно замена масла станет главным фактором продления межремонтного пробега. Можно смело рекомендовать его замену каждые 30 тысяч километров, так оно постоянно будет находиться в тонусе, хорошо промывать каналы и механизмы, беречь поверхности трения и подшипники. Как только масло утратит какие-то качества или загрязнится, начнётся лавинообразный процесс гибели сбалансированного организма клиноременной передачи. А ремонт пока ещё очень дорог. Ремень, шкивы и элементы гидроблока своим ценником способны надолго отбить желание покупать машины с CVT, и никакие достоинства никого не убедят.

К обслуживанию можно отнести и стиль езды на вариаторной трансмиссии. Она очень не любит крайностей. Да, низкие старты в духе двухпедального лонча, буксировка и перемешивание густой грязи не для этого механизма. Можно не сомневаться, что он так умеет, но, скорее всего, недолго. И если уже зажглась лампочка перегрева — значит, масло надо менять и больше так не поступать.

Устройство автомата и вариатора

В составе автомата находятся два основных узла — это гидротрансформатор и редуктор.

1. Гидротрансформатор призван для плавного переключения передач, если проще, то он заменил сцепление.
2. Редуктор автоматической коробки передач представляет собой, законченный механизм с несколькими ступенями, в нём все парные шестерни находятся в постоянном зацеплении.

Бесступенчатый вариатор. Механизм работает без привычного всем переключения передач.

Как устроен: он имеет 2 конусных шкива (ведомый и ведущий), которые находятся один против другого и связаны между собой металлическим трапециевидным ремнём или на некоторых моделях могут стоять цепи.

Вот так шкивы связаны с помощью ремня

Как работает вариатор?

Конусные шкивы не цельные, а состоят из сдвижных частей.

1. Когда ведущий шкив максимально раздвинут, то металлический ремень ходит по маленькому диаметру (низкая передача), что равносильно первой передачи.
2. При сдвинутом шкиве, ремень проходит уже по большему диаметру (высокая передача), что равносильно пятой или более высокой передаче.

Посмотрите интересное видео, устройство и принцип работы вариатора:

Плюсы, минусы автомата и вариатора

Чтобы лучше понять отличие вариатора от автомата, нужно рассмотреть их эксплуатационные характеристики.

Автоматическая коробка передач повышает комфорт вождения автомобиля за счёт отсутствия надобности в переключении передач. Водитель, например, в пределах города, получает большую раскрепощенность и лёгкость в управлении машиной. Ввиду самостоятельного переключения передач автоматом, мотор не испытывает перегрузок и снижается его износ.

Недостатки: автомату присущ низкий КПД, ввиду потерь в гидротрансформаторе, что ведёт к увеличению расхода топлива. Ещё минус АКПП заключается в худшей динамике разгона по сравнению с вариатором.

Вариатор находится под управлением компьютера, который от условий движения машины очень точно выбирает передаточное число и поэтому мотор работает в экономичном режиме, без излишних нагрузок. Автомобиль оснащённый вариатором, разгоняется с места очень плавно (комфорт езды сказочный!) и отсутствие (как такового) переключения скоростей, также улучшает качество езды.

1. Автоматическую коробку и вариатор очень сложно ремонтировать. Но, здесь автомат лидер, потому что его обслуживать и ремонтировать берутся почти все автосервисы, АКПП изучена и применяется на автомобилях уже приличное время.
2. Вариатор — пока ещё новый механизм, его массовая установка на транспортные средства началась не так давно, он мало изучен и не наработал своей статистики. Найти специалиста по его ремонту проблематично и само обслуживание выльется в круглую сумму. Также, вариаторные коробки требуют только своего масла, которые для каждого механизма разные.

Вот вам и ответ на вопрос: вариатор или автомат что надежнее? Выводы можете сделать сами!

Подведём итог, чем отличается вариатор от автомата:

• вариатор наделяет автомобиль динамичным разгоном (быстрее АКПП);
• автомобиль с вариатором имеет меньший расход топлива (автомат кушает больше);
• вариатор требователен к маслу, но, объём масла у него меньше и сроки замены масла больше, чем у автомата;
• вариатор не имеет гидротрансформатора и поэтому он плавно меняет передаточное число, нет переключения передач;
• вариатор очень сложно и дорого ремонтировать, также требуется после пробега 120-150 тысяч километров замена металлического ремня.
