Механизм работы коробки передач лады калины

Выявление и устранение проблем КПП

Обслуживание КПП предполагает снятие данного устройства из штатного места. Специально для этого машину требуется завести на смотровую яму или воспользоваться подъемником. Чтобы изъять коробку, требуется снять воздушный фильтр, стартер, брызговик, защиту с картера, привод с колес, опоры подвески, отсоединить реактивную тягу, приводы передних колес, болты и гайки крепления. Ремонт КПП может заключаться и в замене кулисы.

https://youtube.com/watch?v=Eq0TmNJAmZ0

Во время диагностических работ проверяются все составляющие привода управления коробки передач, начиная от рычага переключения, заканчивая тягой управления

Внимание необходимо уделять вилке КПП. Данная составляющая деталь механизма переключения передач изготавливается из крепкого материала

Вилка имеет два разветвленных зубца и ось. При ее деформации следует осуществить замену детали.

https://youtube.com/watch?v=64VfNjK9KKg

Лада Калина своими руками может быть отремонтирована. В частности, одним из способов восстановления работоспособности КПП, является замена масла коробки. Самостоятельно определить уровень масла представляется возможным по контрольным меткам, которые нанесены на специальный указатель. Что касается использования трансмиссионной жидкости, то следует делать выбор в пользу горючего, которое не теряет своих свойств при широком диапазоне температур. В частности, это может быть масло 75W-90, 80W-85.

https://youtube.com/watch?v=QnyWekIwIk0

Ликвидировать шум со стороны КПП возможно, если произвести замену подшипников. Ремонт КПП Калины может выражаться в осуществлении замены сальников внутренних шарниров. Если сальники износились, то из-за этого хозяин Лады столкнется с таким проявлением, как течь масла.

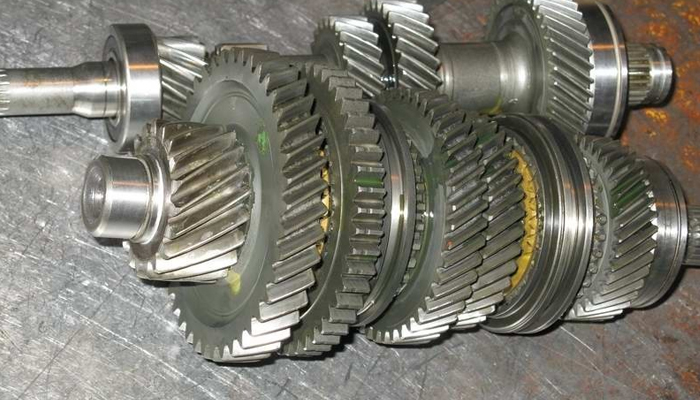

Первичный и вторичный валы

КПП имеет двухвальную конструкцию. На каждой из передач, кроме задней, установлены синхронизаторы. Корпус механизма составной и состоит из картера сцепления, картера КПП, задней крышки. Детали картера изготовлены методом литья из легких алюминиевых сплавов. Вместо прокладок между элементами корпуса производитель использует герметик-прокладку. В отверстия пробки для залива масла установлен магнит, который призван задерживать мусор.

На первичном валу механизма установлен блок ведущих шестеренок, которые постоянно зацеплены с ведомыми шестеренками передних передач. Вторичный вал сделан полым. За счет полой структуры масло попадает в зону работы ведомых шестеренок. На вторичном валу установлена съемная шестерня главной передачи – шестеренка ведущая. Также на вторичном валу закреплены ведомые шестерни и синхронизаторы.

Валы вращаются на роликовых и шариковых подшипниках. Первые установлены спереди, а вторые — сзади. Подшипники надежно зафиксированы на каждом из валов. Радиальные зазоры для передних подшипников составляют не более 0,07 мм, а для задних – 0,04 мм. Для смазки используется маслозаборник, который подает масло к вторичному валу.

Ведомая шестеренка в коробке передач «Калины» закреплена на фланце коробки двухсателлитного дифференциала. Корпус КПП имеет сапун – он расположен сверху.

Конструктивные особенности

Оптимальный уровень разгона обеспечивает система трансмиссии. В частности, на версии авто, которая развивает мощь 87 лошадиных сил, разгон автомобиля до 100 км/ч происходит примерно за 12.5 секунд (МКПП). Данный показатель больше только на машине, где устанавливается АКПП. Что касается расхода горючего, то в базовой комплектации тратится примерно 8 литров на 100 км. Этот показатель является оптимальным для автомобилей данного класса.

КПП Калина в разрезе

В состав коробки передач Калина 2 входит блок ведущих шестерен, установлены ведомые подшипники, синхронизаторы. Около переднего подшипника имеется маслосборник. Данный элемент отвечает за подачу масла. В состав корпуса механики на Ладе входят помимо картера сцепления, задняя крышка картера. Они отлиты из алюминиевого сплава.

Устройство КПП

Эффективностью отличается соленоид. Он необходим для блокировки случайного включения заднего хода. Соленоид имеется в картере коробки. В случае поломки соленоида, перестанет включаться передача заднего хода. Однако появление данной неисправности может быть следствием того, что произошел обрыв электрической цепи.

Ремонт, особенности и технические характеристики

Внутри машины ВАЗ 21118, как и любой другой, всегда стоит коробка передач. У такой модели, как Калина 1118, это устройство представляет собой конструкцию механического типа, которая снабжается одной ступенью заднего хода, а также 5 ступенями переднего.

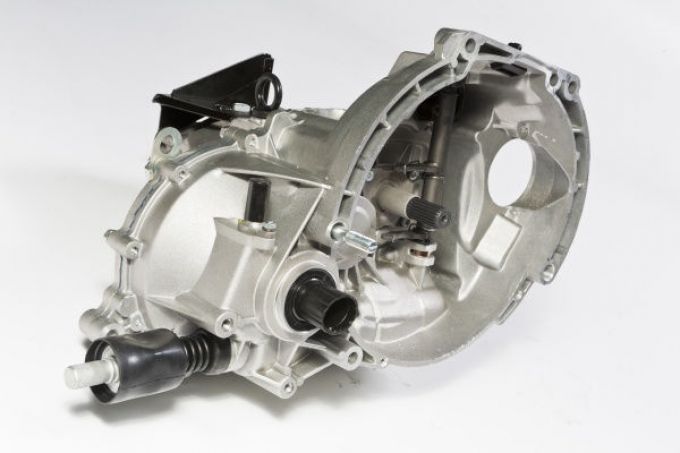

Коробка переключения передач от Лада Калина.

В Lada Kalina коробка передач объединяется конструктивно с дифференциалом, основной передачей. Ремонт дифференциала КПП тоже должен учитывать это.

В виде трёх алюминиевых медных картера представлен сам корпус механизма у машины ВАЗ Калина:

Между ними наносят специальные герметики, когда осуществляется сборка, ремонт коробки передач.

Отзыв о LADA (ВАЗ) Kalina 2 2013 г. — Калина-2. У АвтоВАЗа еще есть шансы.

Всем доброго времени суток. Пишу отзыв о КАЛИНЕ-2 проехав на ней 500 км со дня покупки. Я автолюбитель с 10-ти летним стажем. За последний год сменил 7 автомобилей в поиске идеальной машины для города Тольятти))) Автомобили были разные по классу и ценовому сегменту: Инфинити GX, Ниссан Кашкай, Приора, Круз, Лачетти, Мазда 3 у каждой из них были свои преимущества и недостатки. Короче есть с чем сравнить)

Спонта3о. Ехал мимо ВАЗовского салона, было минут 20 свободного времени, дай, думаю, прокачусь на обновленной Калине на автоматической коробке.

Внешний вид сбоку и сзади- очень напоминает старую калину за исключением передка. Спереди немного похожа на Поло седан))) но если сравнивать со старой калиной, стал намного симпатичнее (даже современнее чтоли). Задние фонари нижней частью заходят на крылья.

Клиренс визуально казался выше чем у предыдущей модели.

На ключе нажали кнопку открытия двери- привод замка работает намного тише чем у старой калины и приоры, его почти неслышно. О салоне и интерьере напишу чуть ниже. Поехали.

Каробка автомат один в один как у Альмеры и Микры. Здоровая «Елда»- Ручка КПП. Воткнул режим драйв и нажал на газ.

Вот что я скажу вам друзья- Калина-2 реально едет.

Я был приятно удивлен насколько приемисто и динамично работает двигатель с автоматической коробкой, до 100 км разогнался секунд за 9-11. Скорости переключались довольно незаметно и машина не дергалась. Подвеска глотала ямы и кочки просто идеально! Улучшенная шумоизоляция так же была на лицо! Проехав несколько километров- решил что обязательно куплю КАЛИНУ-2.

В сентябре Автоваз сделал спец предложение на Калина -2 люкс, которая стоила 465 000, в сентябре отдавали за 399 000 руб.

Купил и проехал 500 км

Каробка- автоматическая, японская. очень плавно переключает скорости и прекрасно работает в паре с двигателем.

Подвеска- мягкая, при давлении в шинах 2,2 идельна для наших дорог. Отлино справляется с ямами и кочками. Но при поворотах новая Калина ведет себя иак же как старая))) Крены никуда не делись.

Клиренс очень высокий.

Обзор можно сравнить с обзором при езде на Кашкае- достаточно высокая посадка водителя. С моим ростом 1.85 метра до потолка еще сантиметров 20. На даче выезжал на дорогу где большое количество колдобин- машина днищем ни разу не задела. Я был очень приятно удивлен.

По проходимости Калины- 2 сейчас трудно судить, но думаю что она осталась на прежнем уровне.

Свет довольно ярки и обширный. В сравнении с Приорой- Калина 2 намного лучше светит. Противотуманки вполне достойно справляются со своей задачей.

Салон- от старой Калины остались только кресла- реально неудобные, пришлось переделать. Передние сиденья очень коротенькие.

Панель приборов полностью новая. Намного лучше сем в старой Калине. Появился функционал максимального обдува лобового стекла. Эстетичные визуально и приятные на ощупь кнопки магнитолы и климат-контроля. Прикиньте в КАЛИНЕ- 2 климат-охринеть!).

Сенсорный Экран мультимедиа довольно понятен, но есть недочеты. Есть USB— порт в бордачке и SD- вход на лицевой панеле. Как говорит меню магнитолы, возможно проигрывать МР-3, просмотр фото и видео, радио (антенна на крыше), СD- вход отсутствует , диски не послушаешь ((. Есть возможность подсоединить телефон по БлюТуз )))))) и разговаривать не в трубку, голос собеседника выводиться в калонки. Хотел поставить камеру заднего вида- не выходит , потому что Мультимедиа не оснащен AUX входами. Короче видос вряд ли возможно просматривать. на флешку скинул фильм- звук воспроизводит, а изображение не кажет(((( Буду еще разбираться

Есть подогрев лобового стекла- при этом я подофигел)

Шумка лучше чем в старой калине, но буду сам дорабатывать, потому что от всего шума избавиться им не удалось))

Катастрофически не хватает подлокотника((( сам поставил.

Слева над водителем сделали подочечник- маленький, дурацкий и колхозный.

Есть подогрев сидений- 1 режим, есть АБС и внимание ESP- противозаносная система-ААААААААА в КАЛИНЕ-2 это есть! 2 подушки безопасности. В целом комплектация довольно богатая!

В целом комплектация довольно богатая!

Сейчас обкатываю еще автомобиль и расход АИ-95 составляет 12-13 литров, но при этом я ни в чем себе не отказываю- езжу очень динамично!

На трассе показывал расход 7-8 литров.

Багажник маловат всего 240 литров, детскую каляску не поставишь.

Итог: КАЛИНА-2 вполне себе достойный автомобиль за эти деньги!

Сравнение МКПП 2180 и МКПП 2181

Разница между двумя коробками значительная:

1. Вместо жестких тяг используется трос (японская фирма Atsumitec). За счет этого уменьшается вибрация на кузов и ручку КПП.
2. На 1 и 2 передачах установили многоконусные синхронизаторы. Это увеличивает срок службы узлов и снижает усилие при включении передач.
3. Диаметр сцепления увеличили до 215 мм. В связи с этим пришлось использовать другой картер, а стартер расположить не вдоль коробки, а вдоль двигателя.
4. Уменьшили угол скоса зубьев синхронизаторов (со 125 до 100º), а также усилие предварительного поджатия (со 150 до 70 Н). Это позволило облегчить переключение.
5. Механизм выбора передач был разработан заново (группа компаний Schaeffler).
6. Механизм выбора передач перенесли снизу вверх. Это позволило устранить течь масла и облегчить переключение передач в мороз.
7. В конструкции механизма выбора передач предусмотрена селекторная пластина, обеспечивающая чёткую схему переключения передач.
8. В механизме предусмотрели блокировку от случайного включения заднего хода.
9. Объем масла в КПП уменьшился с 3,3 литров до 2,2.
10. С завода в КПП заливают вместо минералки — полусинтетику.

Какое масло лучше выбрать?

На сегодняшний день мало у кого могут возникнуть проблемы при выборе горюче-смазочных материалов, так как рынок буквально кишит всевозможными производителями. И масло в этом случае не является исключением. Главное, что нужно учесть при выборе трансмиссионной жидкости — это покупка оригинала, а не контрафакта. Не слушайте продавцов подделок, сколько бы они ни перечисляли вам преимущества китайского масла. Это вовсе не значит, что масло должно быть дорогим.

На практике использование даже самого простого и относительно недорогого масла, такого, как «Лукойл» полусинтетическое, себя вполне оправдывает. Как говорят владельцы «Калин», на таком масле Лада может пройти даже более 300 тысяч км без капремонта. Как показывает практика, если лить масло «ТНК Magnum» в коробку передач, МКПП (механическая коробка) будет вести себя значительно тише. В частности, пропадут посторонние звуки и шумы, а во время зимних холодов передачи будут включаться намного легче. Предлагаем вам ознакомиться с рекомендациями по выбору трансмиссионной жидкости от отечественного производителя.

Помните, покупая масло — забудьте о присадках. Поскольку современные трансмиссионные жидкости — то же самое касается и моторных — имеют все нужные компоненты для продуктивного функционирования всех узлов и агрегатов системы. Использование дополнительных присадок может разрушить структуру расходного элемента (будь то масло или другая жидкость), в результате чего его придется полностью менять.

Коробка передач

Снятие

Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом, выключить зажигание, открыть капот и отсоединить клемму «минус» от АКБ (подъемник электрогидравлический типа ПВ3-Т-СП, грузоподъемностью 3 т, ключ гаечный 10).

Снять крышку маслоналивной горловины, снять экран модуля впуска и установить крышку маслоналивной горловины обратно.

Ослабить хомут 1, рисунок 1, крепления и отсоединить шланг 2 впускной трубы от датчика 3 массового расхода воздуха (отвертка крестообразная).

Рисунок 1 — Воздушный фильтр и шланг впускной трубы:

1. хомут крепления впускной трубы
2. шланг впускной трубы
3. датчик массового расхода воздуха
4. колодка жгута проводов системы зажигания
5. воздушный фильтр
6. болт крепления кронштейна воздушного фильтра

Отсоединить колодку 4 жгута проводов системы зажигания от датчика 3 массового расхода воздуха.

Отвернуть гайку воздухозаборника на радиаторе (ключ кольцевой 10).

Отвернуть два болта 6 крепления кронштейнов воздушного фильтра 5, извлечь резиновую

опору из кронштейна крепления воздушного фильтра к площадке АКБ (при необходимости срезать), снять фильтр с датчиком расхода воздуха и воздухозаборником в сборе (ключ гаечный 10, нож технологический, отвертка плоская).

Отвернуть болт 1, рисунок 2, крепления кронштейна 2 катушки зажигания к картеру сцепления (ключ кольцевой 13).

Рисунок 2 — Крепление кронштейна катушки зажигания:

1. болт крепления кронштейна катушки зажигания
2. кронштейн катушки зажигания

Отсоединить колодку жгута проводов от датчика скорости.

Отвернуть гайку крепления клеммы провода к тяговому реле стартера и отсоединить клемму и колодку провода от реле (ключ кольцевой 13).

Отвернуть две гайки 1, рисунок 3, крепления стартера 2 и снять стартер (головка сменная 15, удлинитель, вороток трещоточный).

Заклинило рычаг КПП

В любом случае необходимо извлечь последний крепёжный элемент после того, как будет отвёрнута к кронштейну кузова гайка болта, фиксирующая левый рычаг подвески.

После этого останется только снять рычаг. Ещё один довольно важный элемент — вилка КПП, за её состоянием тоже надо следить.

В ёмкость нужно будет слить всё оставшееся масло. Кап ремонт КПП предполагает и выворачивания из шестерён полуосей дифференциала такой детали, как привод колёс. Заглушки ставятся на то место, где раньше были шестерни. После того как регулировка КПП закончена, обычно переходят к установке левой опоры подвески, кронштейнов задней части автомобиля.

Любые подобные работы, в том числе и ремонт вторичного вала, должны учитывать общую схему коробки передач, основной принцип её работы. Её содержит книга по ремонту коробки. То же самое касается функциональности составных элементов, иначе опора рычага КПП не может быть заменена, как и другие детали.

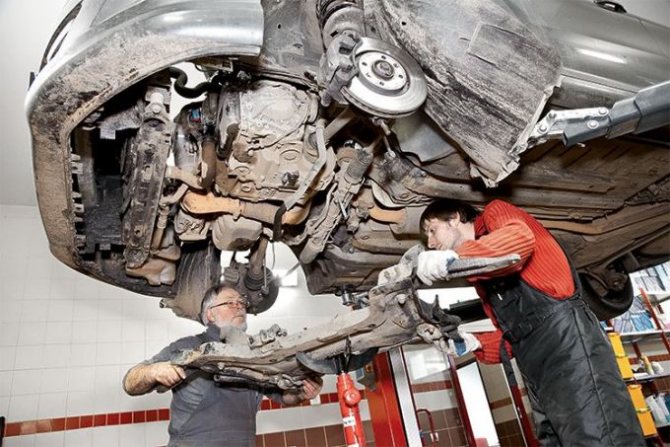

Демонтаж КПП Лада Калина на специализированной СТО.

Особенности ремонта полностью знакомы только настоящим профессионалам. Лучше доверить работу им, если нет должного опыта, некоторых практических навыков.

Необходимо полностью промыть механизм водой перед тем, как разбирать его, выявлять неисправность КПП. Проблемы при ремонте могут возникнуть, если не установить саму деталь на специальном стенде. Полностью демонтируется кронштейн, который отвечает за фиксацию троса сцепления, подвеску мотора.

Многие дают полезные советы по замене КПП ВАЗ. Согласно им, в любом случае понадобится снять заднюю крышку у картера.

Устройство

Автомобили в первом поколении оснащались пятиступенчатой механической КПП ВАЗ-2181, где пять передач для движения вперед и одна задняя передача. В основе механизма лежит хорошо известная КПП от ВАЗ-2108 с небольшими модернизациями. КПП объединена с главной передачей и дифференциалом.

Вам будет интересно:Присадки для двигателя «Супротек»: отзывы, виды, правила использования

Устроена коробка передач «Калины» стандартно. Она состоит из ведущей шестерни главной передачи, вторичного и первичного валов, вилок включения передач, датчика заднего хода, картера, механизма переключения передач и центрального фиксатора.

Производители долго думали, что и каким образом улучшить в механизме КПП, в результате решили не вмешиваться в редукторный механизм, иначе понадобятся огромные затраты, чтобы запустить КПП в серию. Без необходимого оборудования невозможно получить должное качество зацепления шестеренок и синхронизаторы.

Вам будет интересно:Тюнинг Mazda CX-5: идеи и советы

КПП ВАЗ-1117 («Калина») первая, для которой специалисты «АвтоВАЗа» делали компьютерный расчет каждой детали в механизме, которая подвергается нагрузкам. Просчитывали и моделировали с помощью специального ПО картеры, вилки, рычаги и другие элементы. Таким образом конструкция получилась не только оптимизированной, но и более надежной.

Спортивная коробка передач

Существует также особая коробка передач для автомобиля Лада «Калина», которая относится к спортивному классу. Спортивная коробка передач калина отличается тщательно подгонкой синхронизаторов и шестеренок передач. Выпуск таких устройств прекращен производителем, но в эксплуатации они остались, и страстные владельцы мечтают ими обзавестись. Поэтому очень многие фирмы сегодня предлагают преобразование коробки Лада «Калина» и доводят ее до спортивного состояния, изменяя устройство до неузнаваемости. Для этого компании используют восстановленные запчасти, которые проходят проверку и часто не уступают по качеству новым.

Спортивная коробка передач

Существует также особая коробка передач для автомобиля Лада «Калина», которая относится к спортивному классу. Спортивная коробка передач калина отличается тщательно подгонкой синхронизаторов и шестеренок передач. Выпуск таких устройств прекращен производителем, но в эксплуатации они остались, и страстные владельцы мечтают ими обзавестись. Поэтому очень многие фирмы сегодня предлагают преобразование коробки Лада «Калина» и доводят ее до спортивного состояния, изменяя устройство до неузнаваемости. Для этого компании используют восстановленные запчасти, которые проходят проверку и часто не уступают по качеству новым.

Нюансы

Особенностями такой коробки можно считать:

• Автомобиль с такой системой быстрее выходит на большие скорости;
• Пятая ступень в коробке работает лучше;
• Становится ровнее и надежнее подхват на всех передачах;
• Движение с места становится легче.

Но также есть и неприятные нюансы, после преобразования коробки под спортивный вариант она станет очень шумной, так как изменена вся работа трансмиссии в целом.

https://youtube.com/watch?v=sdahmhZ8p8g%2520

Механическая коробка передач

На автомобили Лада «Калина» устанавливаются пятиступенчатые коробки передач, объединенные с двухсателлитным дифференциалом главной передачи. Четыре передачи в них передние, только одна задняя. Все передачи переднего хода с установленными синхронизаторами. Именно они дают характерное скрипение коробке при переключении, за что автомобиль часто ругают. Но устранить такой недостаток устройства довольно просто, надо отрегулировать синхронизаторы, если понадобиться произвести их замену. На «Калины» устанавливают механические коробки, мощность которых зависит от количества клапанов в двигателе. Недавно усовершенствовал их для этих автомобилей, это коснулось экземпляров в восьми- и шестнадцатиклаппанными двигателями именно на них произошла замена. Для этих моделей Лада «Калина» теперь на устройства устанавливаются усиленные вторичные валы, которые делают их надежнее и мощнее.

Состав устройства

Сама коробка передач механического типа состоит из трех металлических корпусов:

• Картер сцепления;
• Картер коробки передач;
• Задняя крышка картера коробки передач.

Особенностью этой модели устройства является тот факт, что в ее сердцевине расположен специальный магнит. Он предназначен для удерживания мелкого металлического мусора, чтобы он не попал в коробку, замена деталей позволяет удалить его. Подшипники, установленные в системе, делятся на задний тип — шариковые и передний тип — роликовые. В пространстве ниже переднего подшипника вторичного вала устанавливается специальный сборник масла, который по кручению направит массу масла внутрь вала вторичного типа.

Замена масла

Производитель снабдил коробку специальным трансмиссионным маслом, ему требуется регулярная замена. На «Калине» масло меняют примерно через 75 тысяч километров пробега, но контролировать уровень надо постоянно. Для этого автомобиль оборудован специальным щупом масла, который надо аккуратно опустить в воронку на одном из картеров. На щупе есть специальные риски, по ним следует ориентироваться, они покажут уровень масла. Если уровень масла недостаточный, то его необходимо долить, делать это надо не спеша небольшими порциями. Отработанное масло необходимо слить через специальное отверстие, расположенное снизу и закрытое клапаном.

Блокировки

Еще одной особенностью коробки передач Лада «Калина» является специально установленный соленоид блокировки, который не позволяет случайно включить заднюю передачу. Если такой соленоид выходит из строя или обрывается его электрическая сеть, то становится невозможным включение задней передачи. При обнаружении такой неисправности, чтобы добраться до ремонтной мастерской, следует вывернуть соленоид из коробки. Его место должна занять пробка штокового фиксатора переключательной передаточной вилки. Она должна быть в ремонтном наборе, его надо возить с собой. Ехать в мастерскую надо медленно и аккуратно, следя затем чтобы не случайно произошла замена первой передачи на заднюю.

Конструктивные особенности

Оптимальный уровень разгона обеспечивает система трансмиссии. В частности, на версии авто, которая развивает мощь 87 лошадиных сил, разгон автомобиля до 100 км/ч происходит примерно за 12.5 секунд (МКПП). Данный показатель больше только на машине, где устанавливается АКПП. Что касается расхода горючего, то в базовой комплектации тратится примерно 8 литров на 100 км. Этот показатель является оптимальным для автомобилей данного класса.

В состав коробки передач Калина 2 входит блок ведущих шестерен, установлены ведомые подшипники, синхронизаторы. Около переднего подшипника имеется маслосборник. Данный элемент отвечает за подачу масла. В состав корпуса механики на Ладе входят помимо картера сцепления, задняя крышка картера. Они отлиты из алюминиевого сплава.

Эффективностью отличается соленоид. Он необходим для блокировки случайного включения заднего хода. Соленоид имеется в картере коробки. В случае поломки соленоида, перестанет включаться передача заднего хода. Однако появление данной неисправности может быть следствием того, что произошел обрыв электрической цепи.

Заклинило рычаг КПП

В любом случае необходимо извлечь последний крепёжный элемент после того, как будет отвёрнута к кронштейну кузова гайка болта, фиксирующая левый рычаг подвески.

После этого останется только снять рычаг. Ещё один довольно важный элемент — вилка КПП, за её состоянием тоже надо следить.

В ёмкость нужно будет слить всё оставшееся масло. Кап ремонт КПП предполагает и выворачивания из шестерён полуосей дифференциала такой детали, как привод колёс. Заглушки ставятся на то место, где раньше были шестерни. После того как регулировка КПП закончена, обычно переходят к установке левой опоры подвески, кронштейнов задней части автомобиля.

Любые подобные работы, в том числе и ремонт вторичного вала, должны учитывать общую схему коробки передач, основной принцип её работы. Её содержит книга по ремонту коробки. То же самое касается функциональности составных элементов, иначе опора рычага КПП не может быть заменена, как и другие детали.

Лада Калина на

Особенности ремонта полностью знакомы только настоящим профессионалам. Лучше доверить работу им, если нет должного опыта, некоторых практических навыков.

Необходимо полностью промыть механизм водой перед тем, как разбирать его, выявлять неисправность КПП. Проблемы при ремонте могут возникнуть, если не установить саму деталь на специальном стенде. Полностью демонтируется кронштейн, который отвечает за фиксацию троса сцепления, подвеску мотора.

Многие дают полезные советы по замене КПП ВАЗ. Согласно им, в любом случае понадобится снять заднюю крышку у картера.

Строение механической коробки на Калине

Корпус МКПП составляют несколько элементов:

• картер сцепления;
• картер коробки передач;
• задняя крышка картера коробки передач.

Отлиты они из алюминиевых сплавов. При сборке между конструктивными частями употребляется прокладка-герметик, обладающая бензомаслостойкими свойствами. В гнезде маслосливной пробки картера сцепления расположен специальный магнит. Он задерживает металлический мусор и предотвращает его попадание в КПП Лада Калина.

Первичный вал представляют ведущие шестерни в блоке. Между ними и ведомыми шестернями передних скоростей происходит постоянное зацепление. Вторичный вал КПП Лада Калина имеет полую структуру, за счет которой масло доставляется в зону ведомых шестерен. На вторичный вал помещена съемная ведущая шестерня главной передачи, ведомые шестерни, синхронизаторы передних передач.

На валах зафиксированы передние (роликовые) и задние (шариковые) подшипники. Радиальный зазор в передних подшипниках – не больше 0,07 мм, в задних – 0,04 мм. Поток масла направляется внутрь вала через маслосборник.

Ведомая шестерня КПП Лада Калина прикреплена к фланцу коробки двухсателлитного дифференциала. С атмосферой коробку сообщает сапун, находящийся вверху.

Привод управления коробки передач составляют:

• рычаг переключения;
• шаровая опора;
• тяга управления;
• шток переключателя передач;
• механизмы переключения передач.

Для блокировки самопроизвольного переключения передач в коробку Лада Калина введена реактивная тяга

Демонтаж и монтаж коробки передач

Обслуживание коробки передач предполагает, что механизм придётся снимать, менять его позицию. Перед этим необходимо установить на подъёмник само транспортное средство. Зажигание необходимо полностью выключить и обязательно пригодиться стояночный тормоз.

Как ремонтировать коробку передач? Для этого от аккумулятора отсоединяют клемму «минус». Капот необходимо открыть полностью. Об этом пишет любой справочник по ремонту КПП.

Крышка масляной горловины тоже демонтируется. Необходимо установить предыдущий элемент после того, как снят экран. Коробка переключения передач требует ослабления хомута, ответственного за фиксацию. От соответствующего датчика необходимо отсоединить шланг впускной трубы. Люфт рычага коробки передач требует таких же действий на практике. Затем надо отвернуть гайку воздухозаборника.

Ход ремонта далее зависит от конкретной неисправности.

Коробка передач Лада Калина после демонтажа и разборки.

КПП можно установить на прежнее место после того, как ремонт 1 скорости будет завершён. На наружную поверхность соответствующей втулки в сцеплении наносится смазка ШРУС-4, очень тонким слоем. Это поможет и в том случае, когда болтается КПП. К поворотным кулакам отворачиваются болты фиксации пальцев.
