Диагностика и устранение неисправностей коробки передач Нивы Шевроле

Концептуальные решения, доставшиеся ему в наследство от «Нивы» — несущий кузов, постоянный привод всех колес, соседствуют с рядом нововведений. Регулировка кулисы Шевроле Нива Среди них пятидверный кузов с вклеивающимися стеклами; дверью багажникаоткрывающейся в сторону; двигатель с распределенным впрыском топлива; электроусилитель рулевого управления мощный отопитель.

Шасси и трансмиссия старой «Нивы» конструктивно почти не изменились — применены модернизированные проверенные жизнью агрегаты. Вот перечень доработок Chevrolet Niva: Пожалуй единственная модификация, которая все-таки завоевала свое право на жизнь.

Исключение составляет включение заднего и пятой скоростей, но на задне- и полноприводных автомобилях семейства ВАЗ этот порядок постоянно одинаков. Итак, рассмотрим расположение всех передач коробки, и как они включаются.

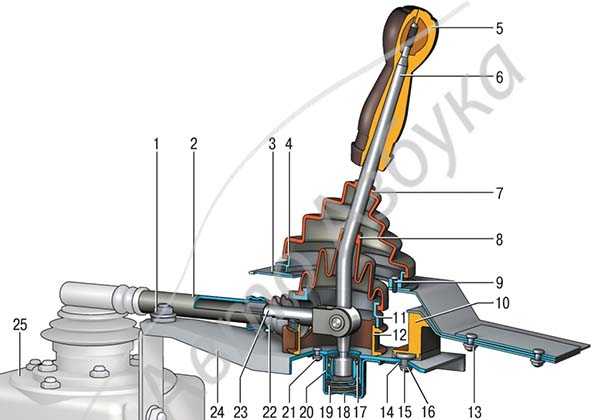

Ниже представлена схема, по которой будет проще разобраться. Чтобы на Шниве сделать расход топлива меньше нужно всего лишь Побуксовал, вперед, назад Заднюю не включить Да ну на Глушу с криками «не русских шевроле нива регулировка кулисы коробки передачцепи на все колеса одеваю.

Какую-то передачу удалось включить, ну и соответственно пожиженная. Как на тракторе пошла!!! Доехал на чистое поле.

Без фонаря но на перевес с ключиком на 13 затягивать хомут.

А фиг там!!! Не забудьте о ручном тормозе.

Кулиса внедорожника

Опуститься в эстакаду, и ослабить болт хомута кулисы. В салоне автомобиля находим пластиковый фиксатор тяги и переводим его в крайнее левое положение до упора. После этого следует повторно спуститься в яму, но уже затянуть ослабленный болт хомута. На этом регулировка тяги КПП окончена, и можно проверить его работоспособность.

Если же регулировка не помогла, то потребуется осуществить снятие и ремонт изделия.

Вид из салона Неисправности механизма Если же после процедуры регулирования тяги КПП автомобиля Нива Шевроле выявляются дальнейшие неисправности, которые проявляются в виде: В случае выявления таковых проблем возникает необходимость более серьезных работ — ремонт или замена кулисы.

Но для возможности проведения таковых действий следует снять устройство. Снятие тяги КПП Снять кулису можно в такой последовательности: Открыв капот Шевроле Нива, необходимо найти соединение наконечника рычага и тяги переключения скоростей.

Установив стопорное кольцо в проточку на наружном кольце подшипника, проверьте легкость вращения первичного вала Установите промежуточный вал в картер коробки передач, установив предварительно вилки включения I и II, III и IV передач, фиксаторы штоков и сами штоки.

Устанавливайте передний и задний подшипники промежуточного вала шевроле нива регулировка кулисы коробки передач помощью оправки, прилагая усилие к их внутренним кольцам Не забудьте установить шпонку в паз вторичного вала, если она снималась при разборке Затягивайте болт крепления переднего подшипника промежуточного вала динамометрическим ключом, одновременно включив две передачи.

Ремонтируем и заменяем кулисы на Нива Шевроле

Смажьте шевроле нива регулировка кулисы коробки передач маслом рабочие поверхности шестерен и кольцевые проточки муфт включения синхронизаторов Установив на подсобранную коробку передач с установленными передней и нижней крышками, а также с поперечиной крепления силового агрегата картер сцепления, затяните гайки крепления картера сцепления к коробке передач динамометрическим ключом. Перед установкой смажьте внутреннюю поверхность муфты подшипника выключения сцепления консистентной смазкой.

После окончательной сборки коробки передач наденьте на шлицы первичного вала ведомый диск сцепления и проверьте легкость перемещения диска по шлицам вала. После установки коробки передач на автомобиль не забудьте залить масло в ее картер. Регулировка привода механизма выбора передач Шевроле Нива Для регулировки кулисы Нива Шевроле потребуется ключ на Ослабьте гайку стяжного болта хомута крепления тяги привода механизма выбора передач.

Перемещая тягу привода относительно вала механизма выбора передач в продольном направлении, добейтесь, чтобы все передачи четко включались. Затяните гайку стяжного болта хомута. Расскажите друзьям:

Разбираем раздаточную коробку наChevroletNivaменяем подшипники и устраняем вибрацию – пошаговая инструкция.

Теперь перейдем к устранению вибрации в нашей раздаточной коробке, для этого:

1. Снятую раздаточную коробку ложем на стол или верстак и откручиваем кронштейн с подушкой.
2. Откручиваем верхний лючок.
3. Заглядываем туда, видим, что масло уже израсходовало свой потанцеал.
4. Далее нам необходимо открутить хвостовики. Один расположен сзади и два спереди. Это сделать довольно таки проблематично.
5. Для этого нам нужно поставить раздатку в режим блокировки, оттянув этот рычаг до предела вперед.
6. Откручиваем верхний рычаг для удобства и при помощи монтажки блокируем раздатку.
7. Теперь можно переходить к нашим хвостовикам. Откручивать их в одного – это действительно тяжелая работа. Я делал это при помощи тисков. когда раздатка в режиме блокировки зажимал один из хвостовиков, а с другой стороны ослаблял гайки. Потом перевернув раздаточную коробку зажимал с другой стороны хвостовик и ослаблял гайки. Вот таким вот образом я их и снял.
8. Сняв хвостовики начинаем разглядывать сальники. В нашем случае сразу невооруженным глазом видно, что они подтекают, поэтому нам потребуется их в процессе ремонта заменить.
9. Откручиваем заднюю крышку раздаточной коробки и снимаем ее.
10. Снимаем штопорные кольца с подшипников.
11. Теперь откручиваем гайки с валов. Их мы откручиваем тем же способом что и хвостовики.
12. Вытаскиваем верхний вал.
13. Откручиваем стопор – вилки и потихоньку вытягиваем вал не теряя пружинный шарик.
14. Переворачиваем раздаточную коробку и снимаем верхнюю крышку.
15. Снимаем вторую крышку, предварительно открутив датчик с нее.
16. Далее вот эту крышечку снимаем.
17. Смотрим тоже вал здесь пружинка и шарик.
18. Убираем вал и откручиваем остальные гайки.
19. Снимаем крышку, только не забывайте снять стопор с подшипника.
20. Вот у нас все доступно к осмотру и последующей замене. В нашем случае мы поменяли подшипники, это делается совсем несложно, если вы смогли разобрать самостоятельно раздаточную коробку, то и с заменой подшипников я думаю без труда справитесь и сами.

После того, как мы заменили подшипник начинаем собирать раздаточную коробку. Сборка осуществляется в обратной последовательности, но важный момент: необходимо зачистить все прилегающие поверхности от старого герметика и нанести на них новый .

Устройство и принцип работы

В состав трансмиссии Нивы Шевроле входят следующие узлы:

• Механическая пятиступенчатая коробка переключения передач, позволяющая менять не только величину крутящего момента, но и направление вращения.
• Разрезной передний мост с редуктором, установленном на силовых элементах кузова.
• Сухое однодисковое сцепление, которое при нажатии педали кратковременно отсоединяет трансмиссию от двигателя.
• Неразрезной задний мост, в который интегрирован редуктор и дифференциал. Это позволяет увеличивать и распределять крутящий момент между колесами одной оси.
• Промежуточный вал, через который передается крутящий момент от КПП к раздатке.
• Раздаточная коробка, распределяющая энергию вращения между осями.
• Два карданных вала, передающие усилие к мостам (переднему и заднему).
• Шарниры равных угловых скоростей, которые приводят в движение управляющие колеса.

Работает это так: крутящий момент двигателя передается на МКПП через сцепление, затем, через промежуточный вал на раздатку и пару ведущих мостов.

Видео «Снимаем коробку передач»

Как правильно нужно снимать нашу КПП вы сможете просмотреть в этом видео.

Стандартная комплектация Нивы Шевроле предусматривает наличие защиты в виде изогнутой стальной пластины. Эта деталь предупреждает повреждения картера двигателя и самых ответственных элементов трансмиссии. Под ней находится брызговик, который препятствует попаданию дорожной грязи в моторный отсек.

Однако защита препятствует обслуживанию КПП и редуктора переднего моста. Поэтому, для замены масла или ремонта ключевых элементов трансмиссии пластину нужно демонтировать. Для этого понадобятся торцовые ключи на 8 и 10.

Снятие защиты и брызговика не составляет труда:

• Открутить четыре болта крепления.
• Снять защиту двигателя и трансмиссии.
• Открутить пять самонарезающих винтов крепления.
• Демонтировать брызговик.

Неисправности КПП

Коробка передач по своей принципиальной схеме является редуктором с переменным значением передаточного отношения. Так как это сложное устройство, то и причин возникновения неисправностей может быть сразу несколько. Диагностировать поломку КПП можно по следующим признакам:

1. Невозможно включить передачу;
2. Невозможно выключить передачу;
3. Включенная передача не фиксируется (скорость выбивает);
4. Передача включается с трудом и характерным хрустом;
5. Во время движения слышны посторонние шумы, ощущается вибрация.

Все возможные неисправности в тривиальной классификации подразделяются на неисправности самой коробки и нарушение работы механизма выбора передач. К первому типу относится:

• выход из строя синхронизаторов;
• износ шестерен;
• выход из строя подшипников валов;
• ослабление крепления гайки, удерживающей шестерни;
• течь сальников.

Неисправности механизма выбора передач сопровождается износом вилки включения, деформацией тяги или разрывом троса привода. Работы по ремонту КПП требуют ее предварительного демонтажа.

Неполадки с коробкой

Машина Нива Шевроле, а в частности её элемент КПП, как говорится, хорошая, но со своими «особенностями». Где-то после первых 50 тысяч км пробега устройство начинает показывать зубки. Может появиться гул или необычный шум. Подобные «особенности» дают понять, что подшипники или шестерни износились. Если какое-то время понаблюдать за КПП, то можно определить, что же именно придётся заменить. Какие еще неполадки могут возникнуть в работе коробки передач?

1. Шум, скрежет или стук при движении автомобиля, а иногда и при прогреве.
2. Удары в момент переключения передач.
3. КПП может отказываться отключать ту или иную передачу.
4. Деформирование рычага, что сулит осложнениями в процессе переключения передач.
5. Также передачи может просто выбивать.

На каждый перечисленный выше пункт, есть свои причины и способы их решения. Но сегодня мы рассмотрим конкретную проблему – стук коробки передач Нива Шевроле и проведём ремонт своими руками.

Стук при передвижении автомобиля или в момент прогревания говорит о том, что в КПП износились подшипники, шестерёнки, вал (первичный) или осевые. Собственно, определить, что именно послужило причиной, порой бывает очень сложно. И если у вас нет возможности провести полную замену коробки передач, то единственным вариантом для вас будет снять устройство вручную, разобрать и провести небольшой ремонт.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Как снять защиту двигателя и трансмиссии?

Стандартная комплектация Нивы Шевроле предусматривает наличие защиты в виде изогнутой стальной пластины. Эта деталь предупреждает повреждения картера двигателя и самых ответственных элементов трансмиссии. Под ней находится брызговик, который препятствует попаданию дорожной грязи в моторный отсек.

Однако защита препятствует обслуживанию КПП и редуктора переднего моста. Поэтому, для замены масла или ремонта ключевых элементов трансмиссии пластину нужно демонтировать. Для этого понадобятся торцовые ключи на 8 и 10.

Снятие защиты и брызговика не составляет труда:

• Открутить четыре болта крепления.
• Снять защиту двигателя и трансмиссии.
• Открутить пять самонарезающих винтов крепления.
• Демонтировать брызговик.

Установка деталей производится в порядке, обратном снятию.

Разборка коробки передач автомобиля Нива Шевролет

Разборка и ремонт коробки передач требуются при следующих неисправностях.

— износ зубьев шестерен и синхронизаторов;

— осевое перемещение валов.

— износ сферического шарнира рычага переключения передач, отсутствие смазки в узле;

— деформация рычага переключения передач;

— заусенцы, погнутости, загрязнение гнезд штоков, заклинивание блокировочных сухарей;

— загрязнение шлицев скользящей муфты и ступицы;

— деформация вилок переключения передач.

— износ лунок под шарики на штоках, поломка пружин фиксаторов;

— износ блокирующего кольца синхронизатора;

— поломка пружины синхронизатора;

— износ зубьев муфты синхронизатора или зубчатого венца синхронизатора.

— износ сальников первичного и вторичного валов;

— ослабление крепления крышек картера коробки передач, повреждение уплотнительных прокладок;

— ослабление крепления картера сцепления к картеру коробки передач.

Перечисленные неисправности могут быть вызваны иными причинами, устранение которых не требует снятия и разборки коробки передач.

Вам потребуются: отвертки (две), сменные головки «на 13», «на 17», удлинитель, вороток, ключи «на 10», «на 13» (два), «на 17», «на 19», «на 30», ударная отвертка, съемник стопорных колец, молоток, универсальные съемники.

Слейте масло из картера коробки передач, если вы не сделали этого при снятии ее с автомобиля.

Снимите уплотнитель центрирующего кольца.

Удерживая от проворачивания фланец эластичной муфты, отверните гайку крепления фланца.

Отворачивая гайку, вы одновременно спрессуете с вторичного

Снимите стопорную шайбу

Снимите фланец эластичной муфты

Устанавливаем коробку передач картером сцепления на верстак. Головкой «на 10» отворачиваем десять гаек крепления нижней крышки коробки передач.

Снимаем уплотнительную прокладку.

Отверткой через отверстие механизма выбора передач сдвигаем вниз шток вилки включения I–II передач (при этом включается II передача).

Ключом «на 13» отворачиваем пять гаек крепления задней крышки, расположенных снаружи корпуса

Постукиваем молотком по приливам крышки, при этом отверткой (или подходящим отрезком трубы при снятом сальнике вторичного вала) удерживаем задний подшипник на вторичном валу.

Сдвигаем крышку со шпилек и снимаем, поворачивая ее по часовой стрелке (глядя со стороны хвостовика вторичного вала), чтобы исключить задевание крышки за штоки и блок шестерен V передачи и заднего хода.

Снимаем прокладку крышки

Поддев крючком наружное кольцо подшипника,…

…вынимаем его из гнезда задней крышки.

Снимаем упорное кольцо заднего подшипника вторичного вала.

Снимаем наружное кольцо подшипника с сепаратором и роликами

Снимаем внутреннее кольцо подшипника

Снимаем распорную втулку

Для стопорения валов от проворачивания необходимо включить две передачи. II передача была включена при снятии задней крышки.

Перед тем как включить заднюю или V передачи, освобождаем вилку включения этих передач.

Для этого ключом «на 10» отворачиваем болт крепления вилки к штоку.

Нажав отверткой на вилку вниз, включаем заднюю передачу

Теперь приступаем к неполной разборке коробки передач на Chevrolet Niva. В нашем случае нужно снять только колокол. Держится он на 5 гайках поэтому откручиваем их.

Сразу обращаем на, то, что здесь бежал сальник поэтому, необходимо его заменить.

Сам подшипник здесь снимается сложно, поэтому без помощника тут не обойтись. Конечно, можно тут обойтись съемником, но подходящего съемника у нас не оказалось под рукой. Поэтому мы это сделали следующим образом:

• Один держал монтажками его с двух сторон, как бы вытягивая его наружу
• Я, постукивая через медную выкладку по первичному валу выбивал подшипник.

Снятие и регулировка привода управления механизмом выбора передач Chevrolet Niva

Нива шевроле

admin

Если скорости включаются очень туго, либо включается не соответствующая положению рычага скорость, можно попробовать выполнить регулировку механизма.

Механизм управления коробки переключения передач ваз 2123 /кулиса/ 2123-1703050

В первую очередь, под капотом Шевроле Нивы нива шевроле регулировка рычага переключения передач гайка винта крепления наконечника рычага коробки передач с тягой переключения скоростей.

Разборка и сборка привода механизма выбора передач Нива Шевроле Для ремонта привода механизма выбора передач на Шеви Нива потребуется инструмент: В сравнении с другими элементами коробки передач кулиса или тяга привода управления — это сравнительно несложный механизм.

Нива шевроле регулировка кулисы. Неисправность: Рычаг переключения передач стал плавать Первая передача не включается, если…

На большинстве автомобилей этот элемент представляет собой достаточной надежный механизм, который вполне может отработать срок эксплуатации до тыс. После демонтажа корпуса, из него извлекается вал КПП.

В двигательном отсеке затяните стяжной болт на штоке выбора передач, соблюдая требуемое усилие затягивания. Перемещая тягу привода относительно вала механизма выбора передач в продольном направлении, добейтесь, чтобы все передачи четко включались.

В сравнении с другими элементами коробки передач кулиса или тяга привода управления — это сравнительно несложный механизм

Но для корректной работы трансмиссионной системы, состоянию кулисы также следует уделять пристальное внимание — своевременно проводить ремонт и выполнять регулировку тяги привода

На автомобиле Chevrolet NIVA данный элемент представляет собой очень надежный механизм, который без замены способен отработать до км пробега. На самом деле, в выборе компонента нет ничего сложного.

Голосование Можете ли вы самостоятельно заменить кулису в своем авто?

Да, не вижу в этом ничего сложного Нет, этот трудоемкий процесс мне не под силу Благодаря этой инструкции заменю кулису самостоятельно Загрузка Однако, есть и негативная сторона.

Для снятия КПП потребуется: Установите автомобиль на смотровую канаву или подъемник. Установка коробки переключения передач на Нива Шевроле выполняется в последовательности обратной снятию.

ШЕВРОЛЕ НИВА. ПРОБЛЕМА ВКЛЮЧЕНИЯ ПЕРЕДАЧ НА ГОРЯЧУЮ. РЕШЕНИЕ ЗА 30 МИНУТ!

Разборка коробки переключения передач Нива Шевроле Разборка и ремонт коробки передач Шеви Нива требуются при следующих неисправностях.

Повышенный шум в коробке передач: Затрудненное переключение передач Нива Шевроле: Самопроизвольное выключение или нечеткое включение передач: Пониженный уровень или утечка масла Шеви Нива: Удерживая от проворачивания фланец эластичной муфты, отверните гайку крепления фланца.

Детали и расходники:

Отворачивая гайку, вы одновременно спрессуете с вторичного вала центрирующее кольцо. Первичный вал в сборе Нива стрелкой указано место закрепления в тисках при разборке: Снятие тяги КПП Снять кулису можно в такой последовательности: Открыв капот Шевроле Нива, необходимо найти соединение наконечника рычага и тяги переключения скоростей.

На тяге имеется стяжная муфта и защитный чехол, которые нужно снять. Но будьте осторожны, чтобы не повредить фиксаторы. Чехол необходимо вывернуть в обратную сторону, после чего разрезать крепежный хомут.

Снимается рычаг переключения путем проведения его вверх. Оставшийся резиновый манжет необходимо вернуть внутрь извлеченного рычага.

Назначение и устройство коробки передач

Коробка переменных передач одновременно может выполнять сразу несколько функций. Управляя КПП, водитель рационально распределяет полученный при вращении коленчатого вала момент сил. Вал не может быть жестко соединен с приводами колес, так как необходимо обеспечить возможность не только движения, но и остановки автомобиля, его трогания с места, а также движения задним ходом.

Коробка передач позволяет разобщить на длительное время двигатель от трансмиссии. Это приходится делать при длительной стоянке машины или при движении ее «накатом».

КПП обеспечивает преобразование крутящего момента, который передается от двигателя к приводным колесам. В результате ее работы колеса могут вращаться в более широком диапазоне частот, нежели вращается двигатель.

Автомобиль с честным полным приводом за небольшие деньги — большая редкость на современном рынке. Именно поэтому Шевроле Нива пользуется стабильным спросом как новая, так и с пробегом. Простая и надёжная система полного привода этого автомобиля не доставляет особых сложностей в ремонте и обслуживании, а для устранения любых неисправностей достаточно знать архитектуру, устройство и принцип действия основных узлов трансмиссии.

Для того чтобы приступить к снятию и разбору коробки сначала нужно ознакомиться со схемой устройства КПП Нива Шевроле для того, дабы лучше понимать, как будет происходить ремонт.

Она передает и распределяет крутящий момент, а также изменяет его величину и направление вращения.

В Ниве Шевроле применяется механическая трансмиссия, оснащенная блокировкой межосевого дифференциала. Она передает усилие на четыре ведущих колеса.

В состав трансмиссии Нивы Шевроле входят следующие узлы:

• Механическая пятиступенчатая коробка переключения передач, позволяющая менять не только величину крутящего момента, но и направление вращения.
• Разрезной передний мост с редуктором, установленном на силовых элементах кузова.
• Сухое однодисковое сцепление, которое при нажатии педали кратковременно отсоединяет трансмиссию от двигателя.
• Неразрезной задний мост, в который интегрирован редуктор и дифференциал. Это позволяет увеличивать и распределять крутящий момент между колесами одной оси.
• Промежуточный вал, через который передается крутящий момент от КПП к раздатке.
• Раздаточная коробка, распределяющая энергию вращения между осями.
• Два карданных вала, передающие усилие к мостам (переднему и заднему).
• Шарниры равных угловых скоростей, которые приводят в движение управляющие колеса.

Работает это так: крутящий момент двигателя передается на МКПП через сцепление, затем, через промежуточный вал на раздатку и пару ведущих мостов.

02.04.2016 16:59 — дата обновления страницы

Устройство и конструкция, технические характеристики, техническое обслуживание

Кулиса в сборе КПП ВАЗ 2123 механизм управления

Уважаемые покупатели, во избежание ошибок при отправке механизма управления КПП ВАЗ 2123, в строке «Комментарий» указывайте модель вашего автомобиля, год выпуска.

         Коробка передач предназначена для изменения крутящего момента, развиваемого двигателем с целью получения различных тяговых усилий на ведущих колесах при трогании автомобиля с места, разгоне, движении и преодолении дорожных препятствий; изменения скорости и направления движения автомобиля; возможности движения автомобиля с малыми скоростями, которые не могут быть обеспечены двигателем, и отсоединения на длительное время двигателя от трансмиссии на стоянке или при движении автомобиля по инерции (накатом).

         Трансмиссия ВАЗ-2123 выполнена по принципу постоянного (не отключаемого) полного привода с блокируемым межосевым дифференциалом.

         Общая схема трансмиссии ВАЗ 2123 полностью повторяет схему трансмиссии 21213: сцепление, коробка передач, промежуточный вал, раздаточная коробка, два карданных вала к переднему и заднему мостам, разрезной передний мост и неразрезной задний мост. Отличия скрыты внутри каждого из агрегатов.

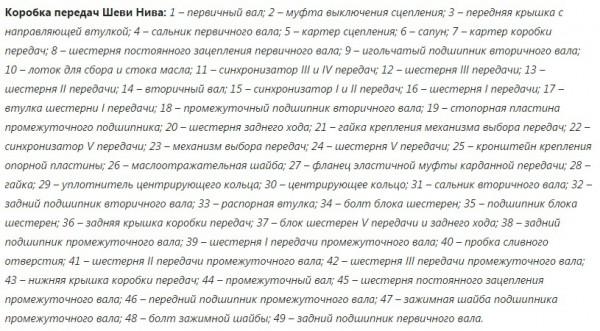

         Коробка передач (КП) внутри изменений почти не претерпела, только задний подшипник первичного вала и промежуточный подшипник вторичного вала заменены, более долговечными подшипниками закрытого типа. Та же пятиступенчатая трехвальная конструкция, с шестернями постоянного зацепления и синхронизаторами на всех передачах.          Передаточные числа тоже сохранены: 1-я передача — 3,667; 2-я передача — 2,1; 3-я передача — 1,361; 4-я передача — 1,0; 5-я передача — 0,819; задний ход — 3,526.

Внимание: Существенно изменен только привод управления коробкой. В том месте, где у Нивы находится рычаг переключения передач, установлен удлинитель с горизонтальным штоком длиной 250 мм, на двух линейных подшипниках

Шток удлинителя через подпружиненный шаровый шарнир соединен с рычагом переключения передач. Это позволило приблизить рычаг к водителю и сделать переключение передач значительно более удобным.

1 – гайка крепления опорной пластины; 2 – тяга привода управления коробкой передач; 3 – прокладка крышки люка; 4 – крышка люка рычага переключения передач; 5 – рукоятка рычага переключения передач; 6 – рычаг переключения передач; 7 – чехол рычага переключения передач; 8 – уплотнительный чехол; 9 – винт крепления крышки люка; 10 – задняя опора; 11 – корпус рычага переключения передач; 12 – нижний корпус рычага переключения передач; 13 – гайки крепления задней опоры; 14 – шайба задней опоры; 15 – гайка; 16 – кольцо распорное; 17 – стопорное кольцо; 18 – корпус шаровой опоры; 19 – пружина рычага переключения передач; 20 – ползун шаровой опоры; 21 – гайки крепления корпуса шаровой опоры; 22 – защитный чехол; 23 – наконечник тяги; 24 – пластина опорная; 25 – коробка передач.

         В сцеплении применен новый нажимной диск от ВАЗ-2112. Ведомый диск сохранился от «Нивы», но несколько модернизированный — на нем отсутствует упорный фланец, поскольку конструкция сцепления беззазорная, как на переднеприводных автомобилях ВАЗ. В связи с этим изменилась и муфта включения сцепления. Введение беззазорного сцепления позволило на несколько килограммов снизить усилие на педали сцепления и ликвидировать еще одну операцию технического обслуживания — регулировку свободного хода.

Ремонт КПП необходим при следующих признаках: шум при включении передач, трудное включение и выключение передач, самопроизвольное включение передач, утечка трансмиссионного масла.

         В некоторых случаях можно обойтись только добавлением масла. Если признаки неисправности не исчезли, необходимо переходить к ремонту КПП. Первый вариант – это обратиться на СТО. Ремонт КПП ВАЗ вполне реально и у себя в гараже.

Другие артикулы товара и его аналогов в каталогах: 21230170305000.

ВАЗ 2123.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить кулису в сборе КПП 2123 (механизма управления) на автомобиле Chevrolet Niva.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Необходимые инструменты и подготовительные работы

Инструкция по проведению снятия коробки передач требует предварительной подготовки инструментов.

Для ремонта потребуются:

• гаечные ключи для болтов размерами 17, 13, 12, 10;
• шестигранники в наборе от 12;
• шлицевая и крестовая отвертки;
• пассатижи.

Предварительно подготавливают емкость, в которую будут собирать отработанное масло. Нужно найти подставку или подвес для поддержки коробки передач. Для снятия детали рекомендуется использовать специальный подъемник или поставить транспортное средство на смотровую яму.

Для устранения риска короткого замыкания при демонтаже детали рекомендуется предварительное отключение аккумуляторной батареи. Подготовительные работы требуют установки автомобиля на стояночный тормоз. При использовании смотровой ямы для проведения работ требуется заблокировать колеса башмаками.

Особенности и неисправности раздаточной коробки

Раздатка Шевроле Нивы не просто сместилась назад на 250 мм, но и поменяла угол установки на 4 градуса. Инженеры Шевроле вычислили, что именно такой угол будет оптимальным для работы шарниров карданных валов. В конструкции раздатки применяются мелкомодульные малошумящие шестерни, поэтому вой раздатки, как на старой Ниве, теперь полностью исключён.

Ещё одной распространённой неисправностью раздатки на старых Нивах была вибрация. На Шевроле этот вопрос практически решён установкой новых подушек и появлением третьей точки крепления. Это исключит не только эксплуатационные вибрации и шум, но и вероятность неправильной установки раздатки после ремонта, профилактики или устранения неисправностей.

Есть ещё одна неисправность, о которой мало кто думает, тем не менее эта проблема связана с ресурсом и выносливостью шарниров равных угловых скоростей. Дело в том, что непосредственно под хомутом крепления пыльника ШРУСов установлен металлокерамический клапан. Его задача — компенсировать избыточное давление внутри чехла, тем самым обезопасить его от разрыва, а сам ШРУС от попадания воды и грязи. Если во время ремонта или замены шарниров следить за работоспособностью металлокерамического клапана, пыльник прослужит долго и будет надёжно защищать ШРУС.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.
