Снимаем и устанавливаем кпп ваз-2107 самостоятельно

Разборка коробки

Повышенная шумность коробки передач может быть вызвана износом или выходом из строя ее подшипников валов, а также значительным износом шестерен и синхронизаторов. Чтобы определить, что вызывает повышенный шум, потребуется ее разборка.

Работа это довольно сложная в технологическом плане, и если автолюбитель не уверен в своих силах, то лучше обратиться на специализированное СТО, иначе в последующем неправильная сборка может привести более значительным последствиям, или же к тому, что коробка передач работать не будет.

Но, если решено было самому производить ремонт коробки передач ВАЗ-2107, то для этого потребуется набор ключей и головок, мощная отвертка, съемники для снятия подшипников.

Первым делом откручивают гайки с помощью которых крепится корпус рычага переключения и снимают рычаг с коробки.

Затем снимается кронштейн крепления выхлопной трубы. После этого откручиваются болты крепления задней и нижней крышек коробки. Этого будет достаточно, чтобы визуально определить состояние шестерен и синхронизаторов.

Если замечен значительный их износ, то, скорее всего причина повышенного шума в них. Но стоит также и проверить валы коробки на осевое смещение. Если таковое имеется, то подшипники также сильно изношены и требуют замены.

Для проведения работ по замене изношенных частей потребуется полная разборка коробки передач. Для этого вначале снимают заднюю крышку, открутив гайку ее крепления, доступ к которой возможен после снятия нижней крышки.

https://www.youtube.com/watch?v=hqcrKAMxH0k

Для удобства ее снятия потребуется переместить вниз ползун 1-2 передачи. Затем несильно постукивая по крышке, снимают ее со шпилек.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Замена цепи ГРМ ВАЗ 2107

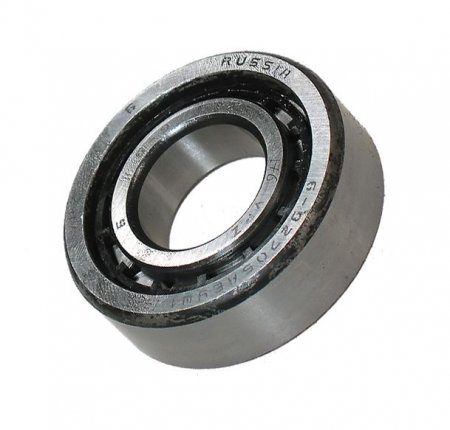

Съемником аккуратно извлекается подшипник и сальник вторичного вала из корпуса крышки. При следах заметного их износа, они заменяются на новые.

Разборка и сборка КПП при обнаружении какой-либо неисправности должна выполняться в такой последовательности:

• обесточиваем систему, снимая с АКБ минусовой контакт;
• демонтируем панель радиоприемника;
• немного сдвигаем вниз запорную втулку и извлекаем ее из стержневой полости;
• резким движением вытягиваем стержень из рычага переключения скоростей;
• снимаем с рычага верхнюю и нижнюю втулки;
• демонтируем крышку коробки передач, которая фиксируется четырьмя шурупами;
• извлекаем чехол, защищающий от загрязнений ручник, после чего откручиваем все крепления, расположенные на полу авто;
• демонтируем шланги, по которым в воздушный фильтр подается теплый воздух;
• немного сдвигаем вперед стартер, после чего выкручиваем пробку картера КПП и сливаем трансмиссионное масло;
• демонтируем глушитель и отключаем карданную муфту, включатель заднего хода и тросик спидометра, которым деталь присоединяется к редуктору;
• разбираем крышку картера сцепления и карданную передачу;
• отсоединяем последние крепления КПП, отодвигаем ее немного назад и извлекаем наружу.

Если пользователь никогда не сталкивался с ремонтом такого сложного узла, к процедуре следует тщательно подготовиться.

1. Разборка механизма выполняется только после его полной очистки от грязи.
2. Предварительно подготавливаются все инструменты, требуемые для разборки – ключи, выжимки, пассатижи, съемники стопорных колец. Также желательно иметь отдельную тару для складывания мелких болтов, гаек, шайб.
3. Демонтировать детали механизма требуется, предварительно обработав болты средством от закипания.
4. При разборке агрегаты складываются в последовательности демонтажа.
5. Человеческая память крайне не надежна – фотография разобранного механизма перед его переборкой лучшая памятка.
6. Замене подлежат все прокладки без исключений. Категорически запрещается вторичное использование уплотнителей.
7. Обилие очистителя никто не отменял. При промывке конструкции не стоит жалеть промывочный материал, чем лучше отмыть, тем веселее поедет.
8. Сборка агрегата осуществляется исключительно в обратной последовательности.
9. Если после монтажа остались лишние запчасти (что не редкость) весь редуктор полностью перебирается заново.

Также необходимо соблюдать максимальную чистоту во время работ. Попадание пыли, металлической стружки или посторонних предметов может нанести серьезный вред шестерням.

Замена сальников

Чаще всего износу подлежат прокладки и сальники. И если прокладку может поменять даже неопытный водитель, то к замене сальников следует отнестись максимально внимательно.

По своей конструкции сальник — это и есть резиновая прокладка, которая выполняет функции герметика. То есть если сальник рвётся или изнашивается, коробка перестаёт быть герметичной, что, в свою очередь, ведёт к утечкам масла и поломкам.

Устройство сальника позволяет ему герметизировать все стыки между деталями на валу

Для того, чтобы восстановить герметичность КПП, нужно будет поменять эту прокладку. Для работы понадобятся:

• новый сальник того же производителя;
• гаечные ключи;
• молоток;
• отвёртка с плоским тонким лезвием;
• нож;
• герметик.

Сальник первичного вала

Сальник первичного вала КПП ВАЗ 2107 имеет следующие рабочие характеристики:

• вес — 0.020 кг;
• габариты — 28х47х8 мм;
• диапазон рабочих температур — от -45 до +130 градусов;
• месторасположения — на первичном валу в кожухе сцепления.

Соответственно, чтобы произвести замену сальника первичного вала коробки, потребуется снять КПП с машины и разобрать кожух:

1. Снять с коробки колокол (кожух), он крепится на четырёх болтах.
2. Снять с коробки вилку и выжимной подшипник (вилка крепится винтами, подшипник придётся либо выбивать молотком, либо выпрессовывать тисками).
3. Открывается доступ к первичному валу и его сальнику.
4. Лезвием ножа или отвёртки поддеть старое кольцо и удалить его с вала.
5. Хорошо зачистить место посадки сальника от пыли и грязи.
6. Установить новый сальник.
7. Собрать КПП в обратной последовательности.

Работа по замене сальника первичного вала не составляет особенных хлопот.

Сальник вторичного вала

Сальник вторичного вала немного отличается по своим характеристикам от прокладки первичного вала:

• вес — 0.028 кг;
• габариты — 55х55х10 мм;
• диапазон рабочих температур — от -45 до +130 градусов;
• месторасположения — на вторичном валу на стыке фланца.

Замена сальника производится на снятой коробке передач:

1. Первым делом нужно жёстко зафиксировать фланец коробки, в него можно вставить болт или толстую отвёртку.
2. Провернуть ключом гайку крепления фланца.
3. Поддеть отвёрткой центрирующее металлическое колечко и вытащить его со вторичного вала.
4. Вынуть из отверстия болт.
5. В конец вторичного вала упереть съёмник.
6. Снять фланец вместе с шайбой.
7. Отвёртками или пассатижами извлечь из коробки старый сальник.
8. Место стыка зачистить, установить новый сальник.

Таким образом, заменить сальник вторичного вала несколько сложнее, чем выполнить ту же работу на первичном валу. Разница связана с местоположением сальников и их габаритами.

Как снять первичный вал с коробки

Коробку передач необходимо установить на ровной поверхности, чтобы ничто не препятствовало её разборке

Важно перед началом работы очистить корпус от грязи и подтёков жидкостей, чтобы мусор случайно не попал внутрь корпуса

Коробка имеет вид вытянутого колокола

Для работы понадобятся стандартные инструменты:

• набор гаечных ключей;
• плоская отвёртка;
• толстый болт или отвёртка с мощным лезвием.

Вытаскивать первичный вал из КПП нужно строго по регламенту:

1. Вытащить из корпуса коробки указатель уровня масла.
2. Выкрутить болт с плоской шайбой и две гайки, которые держат кронштейн тросика сцепления. Снять механизм троса с КПП.
3. Выкрутить с крышки коробки четыре болта и снять крышку.
4. Открутить болт с пружинной шайбой, который фиксирует одну часть первичного вала.
5. Перед тем, как начать работу с первичным валом, нужно будет предотвратить прокручивание валов между собой. Для этого их нужно зафиксировать: например, вставить между зубьев толстую отвёртку.
6. Расконтрить гайку крепления первичного вала. Она очень жёстко посажена и на снятие может уйти много времени.
7. После этого вал аккуратно вытащить из корпуса КПП.

Выбраковка первичного вала

Когда автомобиль и КПП работают в штатном режиме, у водителя, как правило, не возникает никаких подозрений о выработке ресурса вала и его элементов. Однако если машина начинает «чудить», например, не срабатывает передача или скорость начинает включаться в произвольном порядке, то нужно убедиться в работоспособности коробки и, в частности, первичного вала.

Такая шестерня не может больше эксплуатироваться, требуется замена

Правильная процедура выбраковки проводится по следующей схеме:

1. Визуальный осмотр первичного вала на предмет потёртостей и деформаций.
2. Общее состояние стопорных колец, пружинки блокирующего колечка.
3. Износ шлицов.
4. Задиры и заусенцы на шестерёнках.

То есть обычный осмотр механизма позволяет определить степень износа каждого элемента и при необходимости заменить их

Важно, чтобы шестерни и шлицевая часть первичного вала не имели даже малейших повреждений, в противном случае придётся поставить новые детали

Коробка переключения передач ВАЗ 2107

Не смотря на то, что среди всей линейки автомобилей  ВАЗ седьмая модель конструктивно одна из самых доступных и простых в обслуживании, не каждый сможет  провести диагностические и ремонтные работы  самостоятельно. Это обусловлено тем,  что автомобиль имеет как простые, так и сложносоставные узлы и агрегаты. Так вот, МКПП 2107 относится ко второму типу.

При этом важно понимать, что сборка такого устройства предполагает наличие определенных навыков, опыта и знаний. Однако при необходимости обслуживание и ремонт можно выполнить самостоятельно

 Другими словами, хотя ремонт КПП — это сложная работа,  которая должна быть выполнена профессионально и качественно, осуществить ряд операций можно своими руками.

Коробка 5-и ступка ВАЗ 2107: конструктивные особенности, схема переключения

Схема КПП ВАЗ 2107 (пятиступка), практически такая же, как и в четырех ступенчатой коробке, разница лишь в  наличии еще одной пятой скорости, включаемой путем перемещения рычага влево до конца и вперед. КПП ВАЗ 2107 5 ступка позволяет изменять частоту крутящего момента в пяти разных позициях:

• движение вперед с разной скоростью в соответствии с передачами от 1 до 5;
• движение назад при включении шестой (задней) передачи.

Переключение передач в пятиступенчатой коробке осуществляется так же, как и в классической четырехступенчатой. Выжимая сцепление, нужно передвигать рычаг переключения скоростей на нужную позицию, соответствующую скоростному режиму автомобиля.

Конструктивно коробка ВАЗ 2107 является довольно сложным устройством, внешне представляющим собой форму закрытого корпуса (три стороны закрыты полностью прочными крышками, четвертая — «переходит» в ручку переключения передач). Сама коробка передач ВАЗ 2107 состоит из порядка 40 элементов и деталей. Рассмотрим основные.

Внутри коробки находятся такие основные элементы:

• Первичный вал ВАЗ 2107 — вал с четырьмя зубчатыми шестернями (один из основных элементов коробки). Первичный вал, являясь одним целым с шестернями, вращается вместе с ними на подшипнике, который фиксируется в нижней части КПП и уплотнен сальником;
• Вторичный вал с десятью шестернями, являясь продолжением первичного вала, имеет шестерни первой, второй и третьей передачи. Все шестерни на вторичном валу имеют различные габариты для обеспечения преобразования величины крутящего момента. Вращается вторичный вал  на подшипниках, так же как и первичный;

• Промежуточный вал является своеобразной «прослойкой» между вторичным и первичным валами и имеет шестерни, являющиеся с ним одним целым. Именно через них от одного вала к другому передается  крутящий момент;

  Вилки обеспечивают переключение скоростей во время движения автомобиля посредством рычага переключения. Нажимая шестерню определенного вала, вилки заставляют механизм работать.

• Также в устройстве можно выделить шарниры и рычаги переключения передач.

Коробка передач 2107 имеет передаточные числа и технические характеристики, похожие на КПП ВАЗ 2105. Параметры пятиступенчатой коробки ВАЗ 2107:

• главная пара — 4.1/3.9 (4.3);
• 1-я передача — 3.667 (3.667);
• 2-я передача -2.100 (2.100);
• 3-я передача — 1.361 (1.361);
• 4-я передача — 1.00 (1.00);
• 5-я передача – 0.820 (0.801);
• Задняя передача — 3.530 (3.530).

К основным техническим характеристикам  коробки можно отнести работу в связке с однодисковым сцеплением, которое имеет только одну (центральную) нажимную пружину и работу синхронизаторов на каждую передачу переднего хода.

РЕМОНТ

На ВАЗ 2107 5-ступенчатая коробка, которая, несмотря на сравнительную простоту своего устройства, может прийти в негодность по классическим для МКПП причинам:

• износ по естественным причинам: большой пробег, ненормированная эксплуатация и выработка ресурса составными частями, несоответствие погодных условий желаемым, и как следствие — уменьшение ресурса, и т.д.;
• несоответствие рабочей жидкости стандартам, пригодным для нормальной работы трансмиссии;
• неоригинальные запасные части, имеющиеся в составе коробки;
• повреждение корпуса КПП механическим воздействием;

Когда дело касается коробки передач, даже если это «Жигули», оптимальным вариантом будет поручить диагностику и обслуживание специалистам на СТО. Благо, отремонтировать её обойдётся не слишком дорого, за исключением редких случаев, требующих полной замены всего механизма, когда более целесообразно будет уже приобрести такой же новый автомобиль.

Неисправности КПП ВАЗ 2107

ВАЗ 2107 по праву считается «рабочей лошадкой». Но и эта модель не может служить вечно. Рано или поздно, но машина начинает «капризничать». Если какие-либо неисправности появляются в коробке, владельцу нужно сразу же принять необходимые меры, так как эти дефекты напрямую влияют на возможность эксплуатации авто.

Почему не включаются передачи или включаются произвольно

Это страшный сон любого водителя, когда машина не подчиняется его приказам или выполняет действия в произвольном порядке. Чтобы этого не произошло в реальности, следует при первых же проблемах с включением передач выяснить источник происхождения этих неполадок:

1. Сильный износ подвижных деталей коробки (шарниры, пружина) — лучше всего провести капитальный ремонт КПП.
2. Стёрлись блокирующие колечки на синхронизаторах — рекомендуется просто их заменить на новые.
3. Сломалась пружина синхронизатора — поможет замена.
4. Износились зубчики на шестернях — рекомендуется заменить шестерню.

Если рычаг перестаёт «слушаться» водителя, нужно немедленно выявить причину неисправности

Почему выбивает передачу при её включении

Нередки случаи, когда водитель не может включить ту или иную передачу. Соответственно, мотор испытывает повышенные нагрузки, что негативно сказывается на езде. Нужно разобраться, в чём именно заключается проблема, и принять меры:

1. Сцепление не может выключиться до конца — необходимо провести регулировку механизмов сцепления.
2. Заклинил шарнир на рычаге переключения — провести зачистку шарнирных соединений.
3. Поломка самого рычага — нужно заменить его на новый.
4. Деформация вилок в коробке (обычно бывает после аварий) — лучше сразу заменить целый набор, не пытаясь выправить.

Водителю трудно управлять машиной, если хотя бы одна передача сразу после включения выбивает

Из коробки слышится шум и хруст

Очень неприятно, когда во время движения раздаются громкие звуки и душераздирающий хруст. Кажется, будто машина вот-вот развалится надвое. Однако всему причиной неполадки в работе КПП:

1. Шумят подшипники на валах — необходимо сменить разбитые детали.
2. Сильный износ зубцов на шестернях — произвести замену.
3. Недостаточно масла в коробке — долить жидкость и найти место утечки, чтобы предотвратить последующие неисправности.
4. Валы начали перемещаться по своей оси — необходимо заменить подшипники.

Валы в КПП должны всегда стыковаться под определённым углом и быть хорошо смазаны

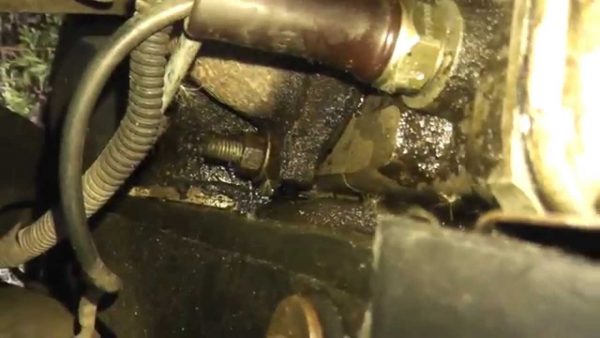

Почему из коробки вытекает масло

Полноценная работа КПП на ВАЗ 2107 невозможна без хорошей смазки. В коробку заливается примерно 1.6 литра масла, которое обычно меняется полностью только при капитальном ремонте. Само по себе масло не может куда-либо вытекать, так как корпус максимально загерметизирован.

Однако если под машиной во время стоянки скапливается лужица, а внутренние части под капотом сильно замаслены, необходимо срочно искать причину утечки:

1. Износились сальники и прокладки — с этим и связана разгерметизация коробки, нужно немедленно заменить резиновые изделия и долить масло.
2. Ослабилось крепления картера — рекомендуется просто подтянуть все гайки.

Излишки жидкости могут привести к короткому замыканию электроприборов

Как отремонтировать КПП на ВАЗ 2107

На ВАЗ «старого» образца устанавливалась четырёхступенчатая коробка, на ВАЗ «нового» образца — пятиступенчатая. Однако работа с тем и другим механизмом мало чем отличается друг от друга. Суть ремонтных работ заключается в выполнении следующих этапов:

1. Демонтаж коробки с автомобиля.
2. Разборка КПП на составляющие детали.
3. Замена вышедших из строя элементов на новые.
4. Сборка коробки.
5. Монтаж КПП на автомобиль.

С таким дефектом вал не сможет корректно работать, что сразу же скажется на удобстве переключения передач

Подготовка инструментов

Для проведения всех вышеперечисленных работ потребуется заранее подготовить:

• головки на 13 и 17;
• удлинитель к головкам;
• крестообразная отвёртка;
• плоская отвёртка с тонким лезвием;
• плоская отвёртка с мощным плоским лезвием;
• ударная отвёртка;
• пинцет;
• гаечные ключи на 13 (2 шт), на 10, на 17, на 19 и на 27;
• съёмник стопорных колец (или плоскогубцы);
• молоток.

Как снять КПП

Ремонтировать коробку можно только после её демонтажа с автомобиля, поэтому потребуется запастись терпением и временем. Ремонт КПП — дело явно непростое и небыстрое.

Чтобы снять коробку с ВАЗ 2107, потребуется загнать машину на яму или смотровую площадку. Вариант с поддомкрачиванием не подойдёт, так как невозможно будет выполнить все этапы работы:

1. Снять провод с отрицательной клеммы аккумулятора.
2. Первый этап работы проводится непосредственно из салона. Нужно для удобства снять панель, в которой размещается радиоприёмник.
3. Нажать на рычаг переключения передач, вставить плоскую отвёртку в отверстие запорной втулки коробки.
4. Действуя отвёрткой, потянуть втулку на себя.
5. Отсоединить стержень с рычага переключения передач.
6. Пинцетом зацепить кромку вставки демпфера и извлечь её.
7. Двумя плоскими отвёртками разжать лепестки вставки демпфера, развести их в стороны.
8. После чего снять с рычага передач сам демпфер и втулки.
9. В салоне подвинуть коврик для ног в районе КПП.
10. Крестовой отвёрткой отвернуть четыре самореза на крышке коробки.
11. Снять крышку с рычага переключения передач.
12. Второй этап работы проводится непосредственно под автомобилем. Первым делом демонтируется труба выпускного коллектора от коробки.
13. Отсоединить механизм сцепления.
14. Сразу же снять все подключения от КПП (заодно можно проверить целостность проводов).
15. Отсоединить карданную передачу.
16. Снять механизм крепления гибкого вала от спидометра.
17. Вывернуть два болтовых соединения на боковой крышке КПП.
18. Снять коробку с машины.
19. Подложить под корпус коробки что-то прочное и устойчивое, так как она может выпасть.

Видео: инструкция по демонтажу

Корпус коробки весит более 20 кг, поэтому лучше попросить помощи у знакомых, чтобы безопасно снять её с автомобиля

Как правильно разобрать коробку

Ремонтные работы КПП возможны только после выявления реальной причины поломки. Поэтому необходимо будет правильно и безопасно для каждого компонента коробки разобрать устройство и произвести дефектовку.

Чтобы процесс разборки прошёл быстро и без помех, рекомендуется сразу подготовить следующие инструменты:

• ударная отвёртка;
• гаечный ключ на 10;
• торцевой ключ на 13;
• трёхзахватный съёмник;
• тиски;
• пинцет;
• динамометрический ключ.

Разумеется, по мере необходимости нужны будут и прокладки, и сальники, и те детали, которые были выбракованы в процессе работы.

В устройстве коробки много как крупных, так и мелких деталей

Порядок работы

Разбирать коробку своими силами в гаражных условиях — задача вполне выполнимая. Однако работа потребует максимального сосредоточения и внимания:

1. После снятия КПП с автомобиля рекомендуется промыть корпус от грязи. Можно даже использовать керосин или уайт-спирит, чтобы поверхность коробки точно стала чистой.
2. Снять колокол (кожух).
3. Перевернуть коробку и выкрутить болты крепления крышки.
4. Извлечь из задней крышки заглушку блока шестерёнок.
5. Вытащить пинцетом стопорное кольцо.
6. Выпрессовать подшипник блока шестерёнок.
7. Выпрессовать подшипник передачи заднего хода.
8. Извлечь сальник вторичного вала.
9. Вытащить упорную шайбу заднего подшипника вторичного вала.
10. Выпрессовать этот подшипник.
11. Снять шестерню привода спидометра, за ним вытащить роликовый шарик (фиксатор).
12. Отвернуть болт крепления вилки включения передач.
13. Заблокировать валы, вставив между ними толстый болт или мощную отвёртку.
14. Проворачивая первичный вал, вытянуть его на себя вместе с шестернями и подшипниками.
15. Затем вытащить вторичный вал.
16. Промежуточный вал выходит легко.

АКПП или МКПП

Будущий владелец, выбирая между механикой и автоматом, в первую очередь должен определить для каких целей приобретается автомобиль:

• для городского перемещения;
• для преодоления лесного бездорожья, снежных заносов;
• для буксировки тяжелой техники, перевозки грузов.

Немаловажен стаж и опыт вождения. Какая коробка передач лучше для усвоения новичком? Начинающий водитель должен чувствовать себя за рулем уверенно, чтобы не создавать аварийных ситуаций. Сразу приходит ответ: коробка автомат, но для обоснованного вывода сравним плюсы и минусы механики и автомата.

Читать далее: Замена масла в АКПП полным и частичным методом: фото и видео инструкция

Цена вопроса

Минусы АКПП начинаются с цены. Машина на автомате стоит на 50 000 рублей дороже механики. И это вполне обосновано: покупатель платит за комфорт и сложную конструкцию. Чаще всего производители устанавливают в автомобили покупные коробки, поэтому не могут влиять на стоимость агрегата.

Обе коробки передач: механика и автомат, нуждаются в замене масла. Масло работает как смазка и отводит лишнее тепло, предотвращая износ трущихся деталей. Кроме того оно создает пленку на поверхности металла, защищая от коррозии.

В автомате масло служит рабочим телом для передачи мощности двигателя и включения передачи. Со временем жидкость скапливает фрикционную пыль, металлическую пудру, становится черной и перегревается. Уровень и качество трансмиссионного масла проверяют каждые 15 000 км, а меняют через 60 000 км. Из-за тяжелых нагрузок жидкость в автомате требует обновления через 40 000 км.

Мастера по ремонту и обслуживанию трансмиссий дают советы:

• замена масла в механике и автомате на пробеге до 60 тысяч км поможет избежать неполадок с коробкой;
• при техобслуживании АКПП необходимо промывать поддон, менять масляный фильтр и сальники.
• старая смазка в МКПП работает как абразив и стачивает зубья шестерней из-за чего появляется гул и шум.

КПД и разгон

Мастерство вождения на МКПП и быстрое переключение рычага позволяют сократить расход топлива, пуская автомобиль накатом.

Надежность

Надежность коробки передач определяется количеством отказов или ресурсом, т.е. сколько механическая или автоматическая трансмиссия отработает до капремонта. Однозначно ответить, что лучше механика или автомат не получится, и вот почему.

Конструктивно простая механика выглядит более надежной. В ней отсутствует гидравлика и электроника, способные выйти из строя. МКПП выдерживает нагрузки в виде буксировки, пробуксовки.

Электронное управление АКПП исключает «человеческий фактор» и контролирует состояние агрегата. Коробки с 4-мя и 5-ю ступенями проще обслуживать, поэтому они надежнее 6-ступок.

Зимнее вождение

Зимой коробка автомат дольше прогревается из-за большого объема жидкости. Если масло хорошо не прогреть, АКПП будет толкаться за счет снижения давления. Пробуксовка на льду нагружает агрегат, увеличивая износ деталей и масла.

Автомобиль с механической коробкой передач зимой быстрее готов стартовать, чем преимущественно отличается от автомата. Зажатая педаль сцепления позволяет снизить пусковую нагрузку на двигатель. Механике не страшны проскальзывания колес на льду или в снегу.

Комфорт

Разница во взаимодействии автомата и механики с двигателем отражается на его ресурсе. Возможность МКПП раскручивать мотор до предела снижает срок службы силового агрегата. Электроника АКПП контролирует обороты двигателя, не позволяя ему перегреваться.

В механике при неправильной работе со сцеплением фрикционный диск истирается к 40 000 км, хотя его срок службы превышает 250 000 км. Гидротрансформатор в АКПП проработает 200 000 км. Если не менять масло, срок службы сократится вдвое.

Автоматическая и механическая коробки передач проявляют себя на дороге по разному. Машина с автоматом движется плавно, без рывков. Легко вкатывается в горку. Не глохнет.

КПП ВАЗ 2107: что это такое

Что такое КПП в конструкции автомобиля? Аббревиатура «КПП» расшифровывается как «коробка переключения передач». Так называется агрегат, который призван изменять частоту крутящего момента.

Назначение КПП — выполнять функцию преобразования величины крутящего момента, которая идёт от мотора, с передачей этой энергии трансмиссии. Только так возможно переключение скоростей по нарастающей.

КПП на ВАЗ 2107 появилась в 1982 году вместе с новой моделью в линейке АвтоВАЗа — «семёркой». Конструктивно и практически эта коробка и по сей день считается самым продвинутым агрегатом среди классических механических КПП.

Впервые пятиступки стали устанавливать именно на ВАЗ 2107

Устройство коробки передач

На ВАЗ 2107 устанавливается пятиступенчатая коробка передач, то есть изменения частоты крутящего момента возможны в пяти позициях. При этом пять передач позволяют с разной скоростью ехать вперёд, а шестая считается задней и включается в тот момент, когда водителю необходимо сдать назад.

Схема переключения этих передач ничем не отличается от классической четырёхступенчатой, которая устанавливалась на более ранние модели ВАЗ. Водителю достаточно выжать педаль сцепления и передвинуть рычаг переключения скоростей в нужную позицию.

Внешне устройство коробки не позволяет понять внутренней конструкции элементов

Надо заметить, что конструктивно коробка на «семёрке» является довольно-таки сложным прибором, поэтому диагностику и ремонт этого устройства обычно доверяют только профессионалам. Однако основные параметры «семёрочная» коробка переняла у «пятёрочной», так как конструкторы АвтоВАЗа брали за основу новой коробки КПП с ВАЗ 2105.

Таблица: соотношения передаточного числа на ВАЗ 2105 и ВАЗ 2107

Модель	ВАЗ 2105	ВАЗ 2107
Главная пара	4.3	4.1 / 3.9
1-я передача	3.667	3.667
2-я	2.100	2.100
3-я	1.361	1.361
4-я	1.000	1.000
5-я	0.801	0.820
Задняя	3.530	3.530

Говоря об общей конструкции КПП на ВАЗ 2107, следует иметь ввиду, что внешне она имеет форму закрытого корпуса. При этом полностью закрыты только три её стороны (для этого используются специальные прочные крышки), а четвёртая сторона короба «перерастает» в ручку переключения передач. Все крышки плотно прилегают к коробке, места их соединений загерметизированы.

В составе КПП насчитывается до 40 элементов

Основные же элементы переключения скоростей «прячутся» в корпусе КПП:

• первичный вал (на нём установлены четыре приводные шестерни и синхронизаторы);
• вторичный вал (на его поверхности крепятся сразу десять шестерёнок);
• промежуточный вал.

Рассмотрим каждый элемент в отдельности, чтобы понимать хотя бы общий принцип конструкции и работы коробки передач.

Первичный вал

Уже по названию можно понять, что первичный вал — это основополагающий элемент коробки. Конструктивно вал является одним целым с четырьмя зубчатыми шестерёнками и вместе с ними вращается на подшипнике. Сам же вращающийся подшипник зафиксирован в нижней части коробки и для надёжности соединения уплотнён сальником.

Все шестерни, размещённые на валу, имеют разные габариты для удобства соединения

Вторичный вал

Можно сказать, что вторичный вал является как бы логическим продолжением первичного в пространстве корпуса. На нём стоят шестерни 1-ой, 2-ой и 3-ей передач (то есть все нечётные). Все десять шестерёнок на этом валу имеют различные габариты, поэтому и обеспечивают преобразование величины крутящего момента.

Вторичный вал так же, как и первичный, вращается на подшипниках.

Вторичный вал можно назвать основным элементом КПП из-за повышенных нагрузок, которые приходятся на его шестерни

Промежуточный вал

Основная задача этого элемента — служить своеобразной «прослойкой» между первичным и вторичным валами. На нём также имеются шестерни, являющиеся с валом единым целым, через которые и передаётся передача крутящего момента от одного вала к другому.

Главная задача этого элемента — стыковать между собой работу первичного и вторичного валов

Набор вилок

Простота переключения передач во время движения предоставляется набором вилок. Их приводит в движение рычаг переключения. Вилки нажимают на ту или иную шестерню определённого вала, заставляя механизм работать.

Через вилку происходит переключение скоростей автомобиля

Масло в КПП ВАЗ 2107

В коробку переключения передач ВАЗ заливается специальное трансмиссионное масло. Оно необходимо для смазки шестерёнок, так как продлевает срок их службы.

Выбор трансмиссионного масла зависит от множества параметров: финансов водителя, рекомендаций производителя и предпочтений владельца того или иного бренда. В коробку «семёрки» можно без сомнений залить трансмиссионное масло следующих компаний:

• УФАЛЮБ УНИТРАНС 85W-90;
• ЛУКОЙЛ ТМ-5 85W-90;
• САМОЙЛ 4404 80W-90 или 85W-90;
• ЯРМАРКА СУПЕР Э-80W-90 или Т-85W-90;
• ТНК ТРАНС ГИПОИД 85W-90 либо 80W-90;
• AGIP ROTRA MP 80W-90 или 80W-95;
• НОРСИ ТРАНС 80W-90 или 85W-90;
• НОВОЙЛ СУПЕР Т 80W-90;
• СПЕКТРОЛ ФОРВАРД 80W-90;
• MP GEAR LUBE-LS 80W-90 или 85W-140 (GL-5).

Марка пользуется неизменной популярность не только у водителей ВАЗ, но и у владельцев иномарок

Как проверить уровень масла в КПП

При подозрении на утечку масла необходимо проверить имеющийся уровень в коробке. Для этого придётся поставить ВАЗ 2107 на смотровую яму и начать работу:

1. Очистить от грязи пробку слива и заливное отверстие на корпусе коробки.
2. Взять ключ на 17 и отвернуть им заглушку заливного отверстия.
3. Любым подходящим предметом (можно даже отвёрткой) проверить уровень масла внутри. Жидкость должна доставать до нижней кромки отверстия.
4. Если уровень ниже, можно через шприц долить необходимое количество масла.

Проверять уровено можно отвёрткой, узкой линейкой, болтом или специальным щупом, купленном в магазине

Как поменять масло в коробке ВАЗ 2107

Чтобы поменять масло в машине, потребуется заранее приготовить:

• ёмкость для слива отработавшей жидкости (не менее 2 литров);
• ключ на 17;
• шестигранник;
• отвёртку;
• ветошь.

ВАЗ 2107 нуждается в замене трансмиссионного масла примерно каждые 3–4 года эксплуатации

Порядок работы

Чтобы работа не принесла неприятностей, лучше всего сразу обложить пространство вокруг коробки ветошью. Далее руководствоваться следующей схемой:

1. Отвернуть пробку заливки масла на корпусе коробки.
2. Ёмкость для слива подставить под заглушку и открыть её шестигранным ключом.
3. Дождаться, пока масло полностью не вытечет из коробки.
4. Очистить заглушку сливного отверстия от старого масла и установить её на место.
5. Через заливное отверстие аккуратно залить свежее масло в объёме 1.5 литра.
6. Через 10 минут проверить уровень, если необходимо, долить ещё смазки и закрыть пробку.

Признаки необходимости замены (ремонта) коробки передач Ваз 2107

• Повышенный шум и вибрация в агрегате.
• Затрудненное переключение или самопроизвольное выключение передач.
• Утечка масла из КПП.
• Блокировка колес.
• Отсутствие вращения кардана при включенной передаче и работающем двигателе.

Для устранения большинства проблем не требуется полная замена КПП, однако проведение ремонта требует ее снятия и установки.

Перечень необходимого инструмента

• Набор гаечных ключей (лучше головок с карданными шарнирами) на 10, 13, 19 мм.
• Отвертка и пассатижи.
• Длинный брусок, которым можно подпереть коробку (как вариант, короткий прочный брусок и домкрат).

Повышенная шумность

После разборки нужно провести дефектовку деталей коробки. Если замечен сильный износ зубьев шестерни, они подлежат замене. Замену шестерен лучше производить по очереди. Чтобы не попутать шестерни.

Очень многие шестерни имеют стопорные кольца. Такую же дефектовку проходят и синхронизаторы. Заметив хоть незначительный их износ или повреждения – они заменяются.

Особое внимание нужно приделить состоянию подшипников. Они не должны иметь люфта, появления глубоких беговых дорожек шариков

Хотя, даже если подшипник внешне и выглядит исправным его лучше заменить. Этим исключается возможность появления шума после сборки коробки.

Самопроизвольное выключение скорости

Если же ремонт коробки передач ВАЗ-2107 связан с самопроизвольным выключением какой-либо передачи, то в таком случае пристальному вниманию подлегают ползуны и фиксаторы.

Нужно осмотреть состояние посадочных мест фиксаторов. Если края посадочных мест имеют сильный износ, то ползуны нужно заменить.

Еще один метод восстановления посадочных мест используют некоторые умельцы. Для этого на посадочные места наносится слой металла при помощи сварочного аппарата. А затем при помощи болгарки в нанесенном металле вырезаются новые посадочные места.

Метод довольно прост, но не очень эффективен, поскольку нанесенный металл по своей структуре мягче, а значит, износ его будет значительно быстрее.

Фиксаторы, при ремонте желательно заменить, так же, как и пружины, которые поджимают их к ползунам.

Делается это потому, что пружины постоянно находятся в поджатом состоянии и со временем сседаются, из-за чего не создают должного усилия на фиксаторы.

Признаки и причины возникновения неисправностей коробки

Среди самых популярных причин обращения на СТО выделяются:

• появление специфического шума во время езды;
• посторонние звуки на разгоне;
• одна или несколько передач не включается, выбивает.

Симптомы являются явным признаком износа шестерен, синхронизаторов. Причиной же поломки механики нередко называют.

1. Чрезмерно агрессивное вождение. Стоковые КПП не предназначены для подобных условий езды. Ускорение до отсечки, слишком высокий темп передвижения по грунтовым или низкокачественным асфальтным дорогам.
2. Естественный износ. Некоторые автомобили комплектуются откровенно слабой трансмиссией. Подобные устройства редко переживают 200000 километровый рубеж.
3. Механические повреждения. Удары о камни, бордюры могут повредить картер устройства, что вызывает течи смазки и работу в сухую.
4. Применение некачественного масла, либо пренебрежение сервисным обслуживанием устройства. Если залить суррогатный лубрикант в КПП – реакция может быть непредсказуемой. Аналогично механизм отвечает на отсутствие замены рабочей жидкости.
