Кран газ-31105,3302 бизнес отопителя электрический (куот-2-эп) пустынь

Как устроена печка в Газель Бизнес

Для правильной диагностики и ремонта необходимо знать устройство и принцип работы отопителя, чтобы при первых признаках неисправности диагностировать поломку или произвести ремонт, не допуская выхода из строя всего агрегата в целом. Большинство неисправностей можно прогнозировать по косвенным признакам и не допускать их прогрессирования. Для этого необходимо знать и понимать, за что отвечает каждый из элементов и каков принцип его работы.

Система охлаждения автомобиля

В Газель Бизнес печка является составной частью системы охлаждения двигателя. При работе двигателя выделяется большое количество тепла, которое необходимо отводить. Тепло выделяется из-за сгорания топлива и от трущихся поверхностей. Если тепло не отводить, то двигатель очень быстро нагреется и выйдет из строя. Система охлаждения имеет два контура (малый и большой круг), их разделяет термостат. Когда жидкость холодная, она циркулирует по малому, а когда нагревается, то по большому кругу. Это позволяет быстро набирать рабочую температуру и не перегреваться. В тёплое время года тепло отводится в атмосферу, а при наступлении холодного времени часть тепла тратится на отопление салона.

Отопление

После того как мы разобрались, как работает система охлаждения, можно перейти к отоплению салона. Схема печки на автомобиле Газель идентична отопителям других авто, которые имеют жидкостное охлаждение двигателя. Жидкость может циркулировать по радиатору отопителя независимо от того, открыт термостат или нет. Для лучшего отопления жидкость для печки поступает из самой горячей части двигателя (из головки блока цилиндров). Поэтому на двигателе, ещё не успевшем набрать рабочую температуру, из дефлекторов всё равно идёт тёплый воздух. Отопитель имеет в своей конструкции кран, который либо пропускает жидкость в радиатор, либо сбрасывает её обратно. И от того, насколько сильно он открыт, зависит температура воздуха, выходящего из дефлекторов. Регулировка положения крана осуществляется с панели управления отопителем. Кран оборудован электроприводом, который меняет положение заслонки. Также с панели управления возможно изменять интенсивность обдува и направления. За интенсивность отвечает моторчик с крыльчаткой, от скорости вращения которой изменяется интенсивность обдува.

Изменение положения заслонок изменяет направления обдува (в лицо, на ноги, на грудь, на стекло). Нагретая ОЖ из двигателя по магистралям попадает в радиатор печки, от этого он нагревается. В это время через него проходит воздух, нагнетаемый вентилятором. Далее он проходит по воздуховодам ,заслонки которых открыты. Затем горячий воздух попадает в салон автомобиля и обогревает его. Для ремонта или диагностики неисправности этого оборудования существует электросхема, на которой обозначены все узлы электрических устройств. И при поломках или при некорректной работе устройств необходимо подробно её прочесть, чтобы понять, откуда запитано и чем регулируется вышедшее из строя устройство.

Когда знаешь принцип работы и устройство, гораздо проще ориентироваться при поломках

Ведь для успешного выполнения ремонта важно понимать причину неисправности, иначе ремонт не будет выполнен успешно. Для правильной диагностики также важно понимать алгоритм действия всего механизма в целом

В настоящее время водителю необязательно уметь ремонтировать автомобиль, есть станции технического обслуживания, которые занимаются починками любой сложности. Но ведь бывает, что поломка застала вас в дороге, и нет возможности воспользоваться услугами специалистов. Вот тогда-то и пригодится знание устройства автомобиля и его механизмов. Когда знаешь, как устроена печка Газель, то при возникновении неисправности на другом авто будет проще ориентироваться при ремонте или диагностике, поскольку во всех автомобилях они почти одинаковые, за исключением небольших нюансов. И вы с лёгкостью можете диагностировать неисправность.

Модернизация системы

Основной проблемой, из-за которой выходит из строя электроника, является влага. А в кране жидкость циркулирует постоянно, даже при закрытой затворке. И при протечке сальника жидкость заливает всю электрическую часть, и она выходит из строя.

Установка запорной арматуры

Дабы этого избежать, можно установить обычную запорную арматуру, подогнав её под выходы системы охлаждения. Но для того чтобы открыть или закрыть подачу горячей жидкости, нужно перевести кран в нужное положение вручную. А поскольку он установлен под капотом (на штатном месте), то во время движения это сделать не представляется возможным. Но зато ресурс у этого механизма намного больше.

Предварительная герметизация

Перед установкой нового электрокрана нужно разобрать его и залить электронную плату горячим клеем, чтобы избежать попадания на него влаги, промазать все стыки герметиком. Данный способ может только продлить работоспособность, ведь при попадании жидкости в электронную часть будет повреждён электродвигатель, без которого механизм не сможет корректно функционировать.

Подбор похожего оборудования

Установка крана с похожим расположением штуцеров с других марок автомобилей. Данный способ самый эффективный, поскольку у импортных производителей данного оборудования ресурс намного выше, чем у отечественного. Главное, подобрать наиболее похожий экземпляр. И после установки проверить его работу на автомобиле.

Приведённые выше способы диагностики и ремонта помогут вам в кратчайшее время выявить причину неисправности и произвести замену или ремонт вышедшего из строя оборудования. Ремонт и установка крана отопителя на Газель Бизнес УМЗ 4216 не вызовет у вас особых трудностей. Для данного вида ремонта не потребуется обладания большим опытом. Его можно произвести в дороге, имея минимальный набор инструментов.

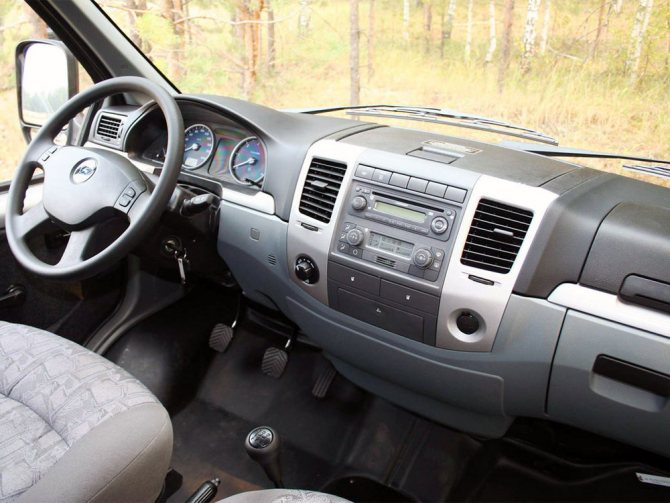

С первого взгляда может показаться, что отопитель ГАЗель Бизнес не сильно отличается от импортных аналогов. Управляется отопитель при помощи кнопок и рычагов электронного блока, расположенного на панели управления. Через решетки под лобовым стеклом воздух всасывается электровентилятором и через воздуховоды попадает в салон. Кран отопителя ГАЗель Бизнес работает от электропривода и выполняет подачу охлаждающей жидкости к радиатору. От своих предшественников этот кран отличается наличием дополнительного штуцера. В зависимости от выбранной температуры, производится управление крана посредством системы автоматики, и в случае закрытого его положения охладитель направляется назад в систему охлаждения. Кроме этого, температуру воздуха в салоне регулирует электрический кран отопителя ГАЗель положением заслонки, которая определяет направление воздуха: воздух может пройти как через радиатор, так и в обход его. Кроме основной заслонки существуют второстепенные, регулирующие и перераспределяющие потоки воздуха.

Если в предыдущих версиях отопителей использовались тросики для регулировки положения заслонок, то теперь эту функцию выполняют моторедукторы. Электровентилятор расположен в нижней части конструкции и для того, чтоб до него добраться, необходимо разобрать весь отопитель. По этой причине даже тот аспект, что двигатель в отопителе импортного производства, не компенсирует общего недостатка с размещением вентилятора.

Устройство системы охлаждения двигателей УМЗ-4213 и УМЗ-4216 на автомобилях УАЗ и ГАЗель.

Для повышения энергетических показателей, улучшения топливной экономичности, снижения токсичности и шума, на базе карбюраторного двигателя УМЗ-421 были разработаны модели с комплексной микропроцессорной системой управления впрыском топлива и зажиганием : двигатель УМЗ-4213 для автомобилей УАЗ и УМЗ-4216 — для автомобилей ГАЗель. Устройство системы охлаждения на УМЗ-4213 и УМЗ-4216 несколько различается, так как имеет отличия в схеме подключения расширительных бачков и радиаторов отопления.

Система охлаждения жидкостная, закрытая, с принудительной циркуляцией жидкости и расширительным бачком, с подачей жидкости в блок цилиндров. Включает в себя водяной насос, термостат, водяные рубашки в блоке цилиндров и головке блока цилиндров, радиатор, расширительный бачок, вентилятор, соединительные патрубки, а также радиаторы отопления кузова.

Для нормальной работы двигателей УМЗ-4213 и УМЗ-4216 температура охлаждающей жидкости должна поддерживаться в пределах плюс 80-90 градусов. Допустима непродолжительная работа двигателя при температуре охлаждающей жидкости 105 градусов. Такой режим может возникнуть в жаркое время года при движении автомобиля с полной нагрузкой на затяжных подъемах или в городских условиях движения с частыми разгонами и остановками.

Работа системы охлаждения двигателей УМЗ-4213 и УМЗ-4216 на автомобилях УАЗ и ГАЗель.

Поддержание нормальной температуры охлаждающей жидкости осуществляется при помощи двухклапанного термостата ТС-107-01 с твердым наполнителем. При прогреве двигателя, когда температура охлаждающей жидкости ниже 80 градусов, действует малый круг циркуляции охлаждающей жидкости. Верхний клапан термостата закрыт, нижний клапан открыт.

Охлаждающая жидкость водяным насосом нагнетается в рубашку охлаждения блока цилиндров, откуда через отверстия в верхней плите блока и нижней плоскости головки блока цилиндров жидкость попадает в рубашку охлаждения головки, далее в корпус термостата и через нижний клапан термостата и патрубок соединительный — на вход водяного насоса. Радиатор при этом отключен от основного потока охлаждающей жидкости.

Для более эффективного действия системы отопления салона при циркуляции жидкости по малому кругу, а такая ситуация может поддерживаться достаточно долго при низких отрицательных температурах окружающего воздуха, в канале выхода жидкости через нижний клапан термостата имеется дроссельное отверстие диаметром 9 мм. Такое дросселирование приводит к повышению перепада давления на входе и выходе радиатора отопления и более интенсивной циркуляции жидкости через этот радиатор.

Кроме того, дросселирование клапана на выходе жидкости через нижний клапан термостата уменьшает вероятность аварийного перегрева двигателя в случае отсутствия термостата, так как шунтирующее действие малого круга циркуляции жидкости при этом существенно ослабляется, поэтому значительная часть жидкости пойдет через радиатор охлаждения.

Дополнительно для поддержания нормальной рабочей температуры охлаждающей жидкости в холодное время года на автомобилях УАЗ перед радиатором могут быть установлены жалюзи, с помощью которых можно регулировать количество воздуха, проходящего через радиатор.

При повышении температуры жидкости до 80 градусов и более открывается верхний клапан термостата, а нижний клапан закрывается. Циркуляция охлаждающей жидкости идет по большому кругу через радиатор.

Для нормального функционирования система охлаждения должна быть полностью заполнена жидкостью. При прогреве двигателя объем жидкости увеличивается, избыток ее выталкивается за счет повышения давления из замкнутого объема циркуляции в расширительный бачок. При снижении температуры жидкости, например после прекращения работы двигателя, жидкость из расширительного бачка под действием возникающего разрежения возвращается в замкнутый объем.

На автомобилях УАЗ с двигателем УМЗ-4213 расширительный бачок непосредственно связан с атмосферой. Регулирование обмена жидкости между бачком и замкнутым объемом системы охлаждения регулируется двумя клапанами, впускным и выпускным, находящимися в пробке радиатора.

Замена крана отопителя печки

Механизм крана отопителя настолько прост, что не подлежит ремонту. Устранить неисправность можно заменив саму деталь в сборе. Для этого придется потрудиться, так как замена крана предусматривает доступ к нему как из салона, так и из подкапотного пространства и из-под днища автомобиля.

1. Для начала необходимо установить автомобиль на ровную поверхность. Под радиатор нужно установить пустую тару, в которую следует слить охлаждающую жидкость из радиатора.
2. Далее тару нужно переставить под двигатель автомобиля и слить «охлаждайку» из мотора. Для этого необходимо открутить специальный болт на блоке с левой стороны.
3. Затем нужно из подкапотного пространства ослабить винты хомутов, с помощью которых крепятся шланги, связывающие кран с системой охлаждения движка. После этого шланги нужно снять с патрубков крана.
4. После этого нужно ослабить винты хомутов шланга со стороны крана. Для этого придется перейти в салон авто и снять пластиковую крышку торпеды. После того, как винты ослабили, нужно снять шланги в месте их крепления к радиатору печки.
5. Из подкапотного пространства открутить гайки, удерживающие кран.
6. После этого из салона авто кран можно снять. Остается лишь отсоединить тягу, связывающую кран с рычагом управления на передней консоли. Для этого с помощью пассатижей нужно отсоединить скобу, на которой крепится тяга. После этого кран можно окончательно вынуть.

Установка нового крана отопителя проходит в обратном порядке, за исключением одного момента. Сначала подсоединяются шланги, связывающие кран с системой охлаждения двигателя, а уже затем устанавливается скоба и тяга. После этого в систему можно заливать охлаждающую жидкость.

Диагностика

Причин, из-за которых не работает печка Газель Бизнес, может быть очень много. И для успешного ремонта необходимо вначале выявить причину неисправности, а уж потом приступать к её устранению:

1. Первым делом нужно проверить уровень ОЖ в расширительном бочке. Низкий уровень ОЖ приводит к образованию воздушной пробки в системе охлаждения, а поскольку отопитель является самой высшей точкой, то «пробка» будет в нём.
2. Далее, необходимо проверить температуру ОЖ. В холодное время года двигатель интенсивно остывает, не успев набрать температуру. Может быть неисправным датчик температуры и показывать неверное значение температуры.
3. Затем необходимо проверить салонный радиатор, он забивается и может не пропускать через себя достаточное количество ОЖ. Проверить это можно, попробовав патрубки на входе и на выходе из него, они должны быть примерно одной температуры. Если на входе патрубок горячий, а на выходе холодный, то причина в забитом радиаторе.
4. Если входной патрубок также холодный, то нужно попробовать патрубок который идёт на радиатор из моторного отсека до краника. Если он горячий, значит, дело в неработающем кранике.
5. Ну а если и патрубок до краника холодный, то здесь вариантов больше

• первое, что нужно поверить, это термостат. Сделать это можно на заведённом, но не прогретом двигателе. Заводим и пробуем поверхность до термостата и после него. Поверхность до термостата должна нагреваться, а после должна оставаться холодной. Если патрубок после термостата нагревается, значит, дело в термостате.
• неисправна помпа. Она или заклинила, или лопнул вал, или пришла в негодность крыльчатка насоса. Жидкость плохо циркулирует по системе, и из-за этого отопитель может дуть холодным.
• пробита прокладка между блоком и головкой блока цилиндров. Данная неисправность также влияет на работу отоплителя и всего двигателя в целом. Она сопровождается клубами белого пара из выхлопной трубы и уменьшением ОЖ в системе охлаждения. В некоторых случаях возможен выброс тосола из расширительного бачка.

После диагностики приступаем к ремонту:

1. Если уровень ОЖ ниже минимальной отметки, то её необходимо довести до нормы, предварительно устранив подтёки жидкости, если такие имеются. Убрать пробку возможно, продавив патрубки по всей длине на заведённом моторе. Или поставив автомобиль передом под горку и увеличив обороты двигателя до 3 000 об/мин. Также есть способ прокачки системы давлением воздуха. Нужно снять верхний патрубок с расширительного бачка и опустить его в пустую канистру. Далее, довести уровень ОЖ до полного бачка и, подсоединив ручной насос к освободившемуся штуцеру, нагнетать воздух в бачок до нижней отметки. Затем слить тосол из канистры обратно в бачок и повторить процедуру. Повторять следует 2 – 3 раза.
2. Если патрубки еле тёплые, а датчик показывает 90° С, то, скорее всего, неисправен либо он, либо сам указатель температуры. Их нужно заменить. В сильный холод (больше -20), можно закрыть часть радиатора (не больше 50%), тогда мотор будет лучше нагреваться и медленнее остывать.
3. Для ремонта радиатора его необходимо снять и промыть. Если промывка не принесла результатов, то нужно заменить на новый.
4. Краник может не работать из-за привода, либо неисправен сам запорный механизм. На Газели Бизнес краник поворачивает электропривод. Поэтому нужно вначале проверить привод, а если он исправен, приступать к замене краника. Он или не до конца открываться, или вовсе заклинивает в одном положении, и это может стать причиной холодного потока воздуха.
5. Для замены термостата, необходимо слить ОЖ, открутить крышку и заменить на новый, поскольку данный механизм неремонтопригоден.
6. Помпу также нужно демонтировать и заменить на новую. Это очень важный элемент, и из-за его некорректной работы возможен выход из строя всего двигателя, поскольку нарушается циркуляция ОЖ, и тепло не может эффективно отводиться от сильно нагретых деталей. И, как следствие, они перегреваются и деформируются.
7. Самое страшное, что может быть в пробитой прокладке, это гидроудар. Кода поршень пытается сжать жидкость, на все механизмы ДВС идёт повышенная нагрузка, что приводит к выходу из строя всего мотора, так что такую неисправность нужно устранять немедленно. В данном случае продолжать движение за счёт силы двигателя запрещается. Такой ремонт производится только с привлечением специалистов, поскольку необходима проточка головки блока цилиндров, всё остальное возможно произвести и своими силами.

Почему может не греть печка на Газели и что делать водителю

Отечественный автопром есть за что хватить и за что ругать. Преимуществ и недостатков у машин российского производства примерно одинаковое количество.

Среди коммерческих транспортных средств особое место занимает Газель. Как и любой другой автомобиль, Газель имеет склонность к возникновению тех или иных неисправностей. Но неоспоримым достоинством является то, что на такой машине практически все проблемы можно решить своими руками.

Перед наступлением холодов особенно важно проверить, как работает отопительная система, и сможет ли водитель получить необходимое количество тепла в салоне, запуская печку в период заморозков. Довольно часто случается так, что отопитель не греет, из воздуховодов плохо дует подогретый воздух, либо вовсе при уже хорошо прогретом моторе в салон поступает совершенно холодный забортный воздух

Разновидности кранов отопителя печки

Всего существует несколько разновидностей крана отопителя, подходящих для одной модели автомобиля.

1. Штатный заводской пластмассовый кран с резиновой мембраной в качестве запорного механизма. Как часто бывает в моделях отечественных автомобилей прошлых лет, этот кран — самый недорогой и самый ненадежный. Такой кран «любит» окисляться, прикипать и ржаветь.
2. Шаровой кран. В таком агрегате вместо резиновой мембраны установлен шарик с дырками. Такая схема устройства детали намного надежнее, однако все же не предотвращает окисления. Стоимость шарового крана намного выше, чем стандартного заводского.
3. Керамический кран отопителя состоит из пластикового корпуса и двух керамических пластин, выполняющих запорные функции. Самый надежный вариант крана отопителя печки, однако из-за невысокой пропускной способности керамического крана его теплоотдача невысока. К тому же керамические краны склонны к подтекам. Керамический кран — самый дорогой вариант кранов отопителя печки.

Устройство системы охлаждения двигателей УМЗ-4213 и УМЗ-4216 на автомобилях УАЗ и ГАЗель.

Для повышения энергетических показателей, улучшения топливной экономичности, снижения токсичности и шума, на базе карбюраторного двигателя УМЗ-421 были разработаны модели с комплексной микропроцессорной системой управления впрыском топлива и зажиганием : двигатель УМЗ-4213 для автомобилей УАЗ и УМЗ-4216 — для автомобилей ГАЗель. Устройство системы охлаждения на УМЗ-4213 и УМЗ-4216 несколько различается, так как имеет отличия в схеме подключения расширительных бачков и радиаторов отопления.

Система охлаждения жидкостная, закрытая, с принудительной циркуляцией жидкости и расширительным бачком, с подачей жидкости в блок цилиндров. Включает в себя водяной насос, термостат, водяные рубашки в блоке цилиндров и головке блока цилиндров, радиатор, расширительный бачок, вентилятор, соединительные патрубки, а также радиаторы отопления кузова.

Для нормальной работы двигателей УМЗ-4213 и УМЗ-4216 температура охлаждающей жидкости должна поддерживаться в пределах плюс 80-90 градусов. Допустима непродолжительная работа двигателя при температуре охлаждающей жидкости 105 градусов. Такой режим может возникнуть в жаркое время года при движении автомобиля с полной нагрузкой на затяжных подъемах или в городских условиях движения с частыми разгонами и остановками.

Работа системы охлаждения двигателей УМЗ-4213 и УМЗ-4216 на автомобилях УАЗ и ГАЗель.

Поддержание нормальной температуры охлаждающей жидкости осуществляется при помощи двухклапанного термостата ТС-107-01 с твердым наполнителем. При прогреве двигателя, когда температура охлаждающей жидкости ниже 80 градусов, действует малый круг циркуляции охлаждающей жидкости. Верхний клапан термостата закрыт, нижний клапан открыт.

Охлаждающая жидкость водяным насосом нагнетается в рубашку охлаждения блока цилиндров, откуда через отверстия в верхней плите блока и нижней плоскости головки блока цилиндров жидкость попадает в рубашку охлаждения головки, далее в корпус термостата и через нижний клапан термостата и патрубок соединительный — на вход водяного насоса. Радиатор при этом отключен от основного потока охлаждающей жидкости.

Для более эффективного действия системы отопления салона при циркуляции жидкости по малому кругу, а такая ситуация может поддерживаться достаточно долго при низких отрицательных температурах окружающего воздуха, в канале выхода жидкости через нижний клапан термостата имеется дроссельное отверстие диаметром 9 мм. Такое дросселирование приводит к повышению перепада давления на входе и выходе радиатора отопления и более интенсивной циркуляции жидкости через этот радиатор.

Кроме того, дросселирование клапана на выходе жидкости через нижний клапан термостата уменьшает вероятность аварийного перегрева двигателя в случае отсутствия термостата, так как шунтирующее действие малого круга циркуляции жидкости при этом существенно ослабляется, поэтому значительная часть жидкости пойдет через радиатор охлаждения.

Дополнительно для поддержания нормальной рабочей температуры охлаждающей жидкости в холодное время года на автомобилях УАЗ перед радиатором могут быть установлены жалюзи, с помощью которых можно регулировать количество воздуха, проходящего через радиатор.

При повышении температуры жидкости до 80 градусов и более открывается верхний клапан термостата, а нижний клапан закрывается. Циркуляция охлаждающей жидкости идет по большому кругу через радиатор.

Для нормального функционирования система охлаждения должна быть полностью заполнена жидкостью. При прогреве двигателя объем жидкости увеличивается, избыток ее выталкивается за счет повышения давления из замкнутого объема циркуляции в расширительный бачок. При снижении температуры жидкости, например после прекращения работы двигателя, жидкость из расширительного бачка под действием возникающего разрежения возвращается в замкнутый объем.

На автомобилях УАЗ с двигателем УМЗ-4213 расширительный бачок непосредственно связан с атмосферой. Регулирование обмена жидкости между бачком и замкнутым объемом системы охлаждения регулируется двумя клапанами, впускным и выпускным, находящимися в пробке радиатора.
