Самостоятельно меняем кран печки на ваз 2109

Замена крана печки ВАЗ

Чтобы произвести замену крана отопителя вам необходимы:

1. Новый кран.
2. Червячный хомут с диаметром 16-23 мм.
3. Антифриз.
4. Прокладки и уплотнители.
5. Средство для удаления ржавчины.
6. Щетка для металла.
7. Накидной и торцевой ключ на 10 и 13.
8. Крестовые и плоские отвертки.
9. Силиконовый герметик.

Замену лучше всего проводить при наличии смотровой ямы или эстакады, хотя если вопрос касается именно “восьмерки”, то можно обойтись и набором торцевых головок с карданчиком. Кстати, торпеду тоже снимать не обязательно, достаточно просто ее открутить и поднять вверх.

Пошаговая инструкция по замене крана печки ВАЗ: 1. Ставим авто на яму, для того чтобы сливать охлаждающую жидкость было более удобно. Подставляем под двигатель заранее подготовленную емкость, откручиваем пробку на блоке и сливаем охлаждающую жидкость.

2. Зачищаем резьбовое соединение на двух шпильках, с помощью которых крепится кран печки, используем жидкость WD-40 и специально для этого предназначенную щетку для металла. Хомуты откручиваем отверткой.

3. Возвращаемся в салон. Откручиваем боковые панели в автомобиле, для этого нам понадобится крестовая отвертка.

4. Осматриваем кран печки. Течь явно видно. Ослабляем хомуты патрубков в салоне, если решили производить поменять их, то ослабляем патрубки и со стороны радиатора. Патрубки снимаются очень аккуратно, потому что возможно подтекание охлаждающей жидкости с печки.

5. Спускаемся под автомобиль и с помощью торцового ключа № 10 откручиваем гайки крепления крана. Далее в салоне демонтируем пружинный фиксатор, путем отсоединения от крана троса управления, после чего сам кран просто нужно потянуть на себя за патрубок.

6. Меняем старый кран.

7. Затем начинаем монтировать новый. Тут необходимо помнить, что перед прикручиванием крана нужно сначала произвести подключение троса, а уже потом кран можно будет прикрутить к кузову.

8. Далее собираем все в обратной последовательности, также устанавливаем новые уплотнители и прокладки между краном печки и кузовом автомобиля. Во время установки патрубком следует использовать герметик.

9. Также нужно помнить о герметике, необходимо в обязательном порядке добавить его в тот момент, когда будете подключать патрубки, для того чтобы снизить возможную утечку антифриза в будущем. Надеваем патрубок и закрепляем хомут. Закручиваем сливную пробку и заливаем охлаждающую жидкость в радиатор.

Проверка радиатора

В большинстве случаев отмечается сбой какой-либо одной части печки ВАЗ-21099. Проверку можно начать с радиатора отопительной системы.

При этом проверку желательно проводить после того, появилось какое-либо из следующих проявлений в салоне:

• специфический запах;
• пар, идущий из вытяжных отверстий;
• быстрое испарение жидкости, используемой для охлаждения.

При подобных ситуациях изначально рекомендуется проверка радиатора, причём любые действия лучше всего проводить после того, как мотор удалось выключить, и он успел остыть.

Если всё-таки проблемы не были обнаружены у радиатора, скорее всего, потребуется замена крана отопителя ВАЗ-21099. Однако до этого требуются дополнительные действия.

Прежде всего, нужно внимательно осмотреть используемый радиатор на предмет потенциальной протечки, состояние его конструкции.

Как проверить радиатор перед тем, как понять, требуется ли замена крана отопителя автомобиля ВАЗ-21099 или нет.

В самом начале нужно отсоединить и снять автомобильный аккумулятор.
После этого выполняется слив антифриза из системы охлаждения.
Следующий этап — это датчика и моторчика.
Теперь можно снять крепёж кожуха и аккуратно отсоединить все провода.
Кроме того, можно достать защитную крышку.
Завершающий этап — это отсоединение шлангов с лёгким наклонением радиатора в сторону и извлечением части наружу.
В большинстве случаев требуется замена резиновых амортизаторов, установленных на специальных держателях радиатора.
После снятия агрегата потребуется установка плотных заглушек на патрубки или отверстия, к которым они подсоединяются. По такой схеме постепенно проводится закачивание воздуха в радиатор

Важно отметить, что давление воздуха не должно превышать 0,2 МПа. Затем разрешается опустить радиатор в ванную с водой, помня о том, что агрегат должен полностью покрываться

Появление воздушных пузырьков свидетельствует о нарушении герметичности и необходимости замены радиатора. Если пузырьки отсутствуют, агрегат только засорён и для его очистки требуется промывка.

После предварительно проведённого мероприятия следует позаботиться о том, чтобы отрегулировать кран печки ВАЗ-21099 и гарантировать полноценное отопление автомобильного салона.

Что скрывает под собой панель в салоне авто?

«Эффект холодильника» становится наиболее ощутимым, если вы до сих пор продолжаете эксплуатировать старые модели ВАЗ с передним приводом: 2108, 2109, 21099. Попробуем разобраться, имеется ли какая-то возможность самостоятельно заменить отопительную систему. Несмотря на визуальную идентичность моделей авто некоторая разница в этих узлах ВАЗ 8-й и 9-х моделей все же присутствует.

Принципиального характера это отличие не имеет. Просто в процессе эволюции из конструкции были убраны лишние воздуховоды, изменена форма заслонки, расположение радиатора. Но это не меняет принципа работы. Салон обогревается воздухом, за его нагрев отвечает радиатор, имеющий связь с системой охлаждения мотора, а сам отопитель располагается под панелью приборов в салоне автомобиля, которая у ВАЗ 21099 более высокая из-за некоторых особенностей конструкции печки. С помощью подключенных воздуховодов поток тепла поступает в салон.

Радиатор в системе охлаждения мотора

Чтобы принудительно нагнетать прогретый воздух в салон, в верхней части отопителя расположен вентилятор, вращается который с помощью электромотора. Проще всего произвести доступ к нему из отсека двигателя. Радиатор отопителя, о котором сказано выше, находится в моделях ВАЗ 2109, 2108 и 21099 возле самого обогревателя. Он имеет уплотнение в виде пенополиуретановой прокладки и состоит из двух пластиковых бачков, охлаждающих пластин и трубок, расположенных в два ряда.

Так как отопление связано с системой охлаждения автомобиля, то и циркуляция жидкости через радиатор происходит с помощью насоса этой системы. Регулировать ее поток можно с помощью крана отопителя и различных рычагов, воздействующих на положение клапанов и заслонок. В салон теплый воздух поступает через два центральных и два боковых сопла, внутри которых расположены заслонки, регулирующие интенсивность обогрева. Направление потока также изменяется лопатками-жалюзи с помощью рычажков в салоне.

После того, как воздух в салоне нагрет, необходима его циркуляция и поддержание установленной температуры. Необходим выход отработанного потока наружу. В связи с этим на моделях ВАЗ 2108 горячий воздух поступает наружу через отверстия, расположенные в центральных кузовных стойках. У автомобилей 9-х моделей эти отверстия расположены в углах задних боковых стекол и имеют резиновые клапаны, мешающие поступлению в воздуховоды атмосферного воздуха.

Замена отопительного крана на ВАЗ 2109

Перед началом работы определимся с расходниками и инструментами. Вот они:

• новый печной кран;
• пара стальных хомутов под шланги диаметром 20 мм;
• канистра нового антифриза (4 литра);
• металлическая щётка для удаления ржавчины;
• комплект резиновых прокладок для отопительного крана ВАЗ 2109 (на случай если старые окажутся изношены);
• автомобильный герметик на основе силикона;
• пара отвёрток: крестовая и плоская;
• торцевые головки на 13 и 10;
• комплект рожковых ключей.

Последовательность операций

Прежде всего нужно обратить внимание на два момента. Во-первых, менять печной кран удобнее всего на смотровой яме

В крайнем случае на эстакаде. А во-вторых, перед заменой крана двигателю нужно дать остыть как следует, при этом регулятор режимов антифриза следует поставить в положение «горячо». Это позволит полностью слить антифриз из отопительного радиатора.

1. Под стоящую на яме машину устанавливается ёмкость для слива старого антифриза. Пробка на радиаторе откручивается, охлаждающая жидкость сливается.

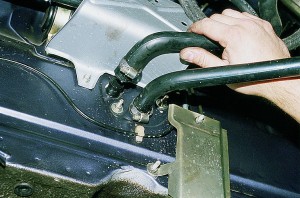

2. Под капотом есть пара шлангов, прикреплённых к патрубкам крана с помощью хомутов. Эти хомуты тщательно очищаются от грязи металлической щёткой. Если они сильно заржавели, можно воспользоваться составом WD40. После того как ржавчина сойдёт и болты на хомутах начнут двигаться, хомуты ослабляются с помощью плоской отвёртки.

Как правило, на хомутах отопительного крана скапливается много ржавчины и грязи

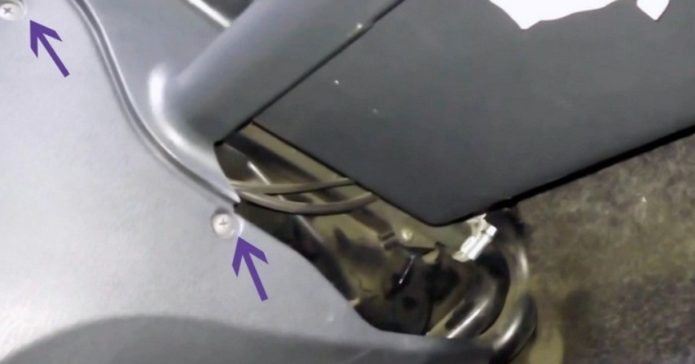

Боковую панель удерживают два самореза, выкручиваемые крестовой отвёрткой

После снятия панели открывается доступ к крану, можно ослаблять хомуты и снимать шланги

Кран держится на трёх гайках на 10, снять их можно только торцевой головкой

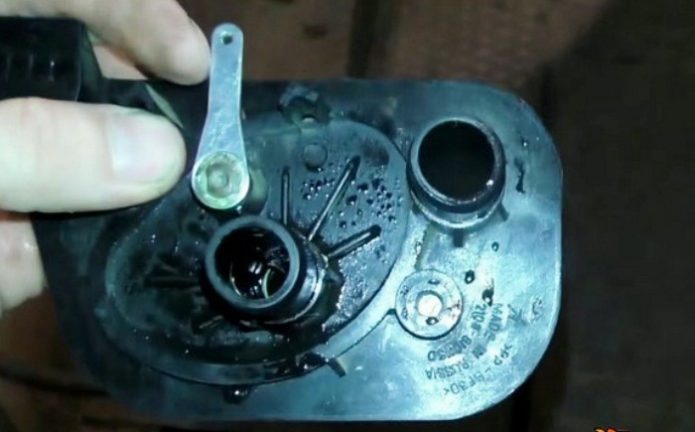

Неисправный кран извлечён из своей ниши — можно устанавливать новый

Видео: меняем отопительный кран и радиатор на ВАЗ 2109

Итак, замена отопительного крана на «девятке» — задача, которая вполне по силам даже автолюбителю-новичку. Всё, что необходимо сделать — это следовать приведённым выше рекомендациям и не забыть слить охлаждающую жидкость перед началом работы.

Чаще всего замена крана печки вызвана появление протечки или же прикипания крана. Оба случая требуют незамедлительного принятия мер по устранению проблемы.

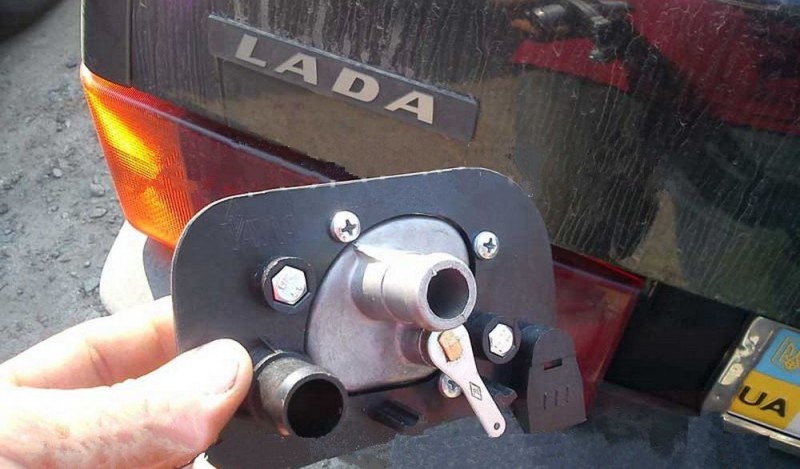

Внешний вид устройства

Выбор крана

Прежде чем приступить к замене, важно подобрать новый, качественный краник, который сможет надежно служить на благо системы отопления вашего ВАЗ 2109. Заводской

Заводской

Вид крана

Особенности

Это стандартный тип краника, которым оснащается ВАЗ 2109 еще с завода. Его основной плюс — это доступная цена. Что касается надежности и частоты заклинивания, то тут мы говорим про очевидные недостатки. Брать такой краник на замену стоит только в том случае, если других отыскать не удалось

Он дороже заводского устройства, обладает высокой прочностью, но его пропускная способность ниже по сравнению с третьим вариантом. Низкие показатели пропускной способности могут привести к тому, что эффективность работы печки в зимний период оставит желать лучшего

Отличная пропускная способность, высокие показатели надежности, прочности. Увы, даже такие краники закисают, хотя цены их выше, чем у аналогов

Шаровой

Приводим в чувства радиатор

Как правило, приходит в негодность не вся система, а только какая-то ее часть. Первые признаки, что необходимо вмешаться, это специфический запах в салоне, появление пара из вытяжных отверстий, очень быстрое испарение охлаждающей жидкости. Прежде всего необходимо проверить радиатор. Не стоит лезть с проверками, когда мотор работает или еще не остыл. Неполадка, чаще всего, кроется в радиаторе, в области крана отопителя или электросхеме. Рассмотрим эти слабые места подробнее.

Замена крана или электромоторчика – не первоочередный шаг, сначала нужно хорошенько осмотреть радиатор на предмет протечки. Затем придется его снять и совершить проверку герметичности. Извлечение радиатора производится в следующем порядке. Сначала надо отсоединить и (желательно) удалить аккумулятор автомобиля, полностью слить антифриз из системы охлаждения и отсоединить провода от датчика, включающего моторчик вентилятора. Затем придется снять крепеж кожуха вентилятора, отсоединить его кронштейн и провода, отклонить его в сторону. Так вы сможете достать защитную крышку. Останется отсоединить все шланги, слегка наклонить радиатор в сторону и извлечь наружу.

Замена электромоторчика радиатора

Надо заметить, что не лишней будет замена резиновых амортизаторов, расположенных на держателях радиатора.

После того как агрегат снят, необходимо поставить плотные заглушки на патрубки или отверстия (кроме одного), к которым они подсоединяются. Через оставшийся вход требуется закачать воздух в радиатор

Только действуйте осторожно: не допускайте давления воздуха свыше 0,2 МПа. После этого опустите радиатор в ванную с водой, желательно, чтобы она полностью его покрывала

Если появились пузырьки воздуха, герметичность нарушена и необходима замена. Если пузырьков нет, есть вероятность, что он просто засорен. В этом случае необходимо совершить промывку устройства.

Признаки неисправности

Течь, одной из причин которой может стать именно неисправный краник отопителя, определяется по двум характерным признакам:

• Появились мокрые следы на полу;
• В салоне слышен характерный запах охлаждающей жидкости — тосола или антифриза.

Каждый из указанных признаков говорит о необходимости осмотреть состояние узла на предмет обнаружения в нем течи. Если вовремя не отремонтировать печку, вскоре могут возникнуть серьезные проблемы, переливающиеся в дорогостоящий ремонт.

Чтобы обнаружить, кто именно виноват в течи охлаждающей жидкости, поднимите капот, вооружитесь фонариком и внимательно пройдитесь по всевозможным местам. Поскольку мы говорим конкретно про краник, в нашей ситуации виновником будет именно он.

Помимо крана, источником течи могут выступать шланги, патрубки, радиатор.

Снятие и замена крана отопителя Ваз-2109

Снятие крана отопителя

Сливаем жидкость из системы охлаждения при открытом кране отопителя Для наглядности операции по снятию крана показаны при демонтированных двигателе и отопителе.

В моторном отсеке ослабляем затяжку хомутов крепления подводящего и отводящего шлангов отопителя к патрубкам крана…

…и снимаем шланги с патрубков.

В салоне крестообразной отверткой ослабляем затяжку хомутов крепления шлангов радиатора отопителя к патрубкам крана…

…и снимаем шланги.

Снимаем скобу тяги и выводим тягу из отверстия рычага крана.

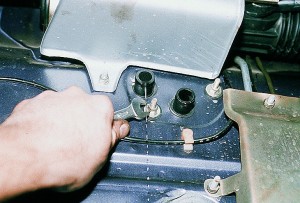

В моторном отсеке ключом «на 10» отворачиваем две гайки крепления корпуса крана к щитку передка.

В салоне вынимаем кран.

Снимаем с крана прижимные шайбы (металлические).

Снимаем резиновые прокладки патрубков крана со щитка передка.

Устанавливаем кран отопителя в обратной последовательности. Заправляем систему охлаждения двигателя жидкостью и проверяем герметичность соединений.

Самостоятельная замена

Как и большинство ремонтных мероприятий, данная процедура проводится на эстакаде.

https://youtube.com/watch?v=QxX3tCjapJE

Замена предусматривает наличие следующих инструментов:

• Емкость для слива охлаждающей жидкости;
• Классический набор ключей и отверток;
• Герметик;
• WD – 40;
• Новый кран с комплектом резиновых прокладок.

1. 1. Выставить автомобиль ВАЗ 2109;
2. 2. Подставить подготовленную пустую тару под мотор и, открыв сливное отверстие, дать стечь охлаждающему веществу;
3. 3. Далее, надо открутить патрубки, проходящие от двигателя до отопителя. Для этого достаточно ослабить скрепляющие хомуты. Бывает, что они не поддаются, тогда есть смысл применить «ведешку», и зачистить резьбу болтов крана;
4. 4. Снять патрубки, и слить остатки тосола;
5. 5. Удалить боковую накладку торпеды в салоне машины. Здесь тоже открутить патрубки;
6. 6. Затем, работая ключом «на 10», ослабить и открутить крепежные гайки краника. Он находится под машиной. Снова продолжить работу в салоне автомобиля и со стороны пассажирского сиденья подтянуть краник. Затем снять фиксатор. Отсоединить тросик управления;
7. 7. Следующий этап – установка нового крана. Прежде всего, его надо подсоединить к тросику управления. Теперь поставить на место пружинный фиксатор. Затянуть крепления. Устанавливая патрубки использовать герметик.

Закончив установку новой детали отопителя надо залить охлаждающую жидкость в систему и проверить, как прошла замена в целом.

Что скрывает под собой панель в салоне авто?

«Эффект холодильника» становится наиболее ощутимым, если вы до сих пор продолжаете эксплуатировать старые модели ВАЗ с передним приводом: 2108, 2109, 21099. Попробуем разобраться, имеется ли какая-то возможность самостоятельно заменить отопительную систему. Несмотря на визуальную идентичность моделей авто некоторая разница в этих узлах ВАЗ 8-й и 9-х моделей все же присутствует.

Принципиального характера это отличие не имеет. Просто в процессе эволюции из конструкции были убраны лишние воздуховоды, изменена форма заслонки, расположение радиатора. Но это не меняет принципа работы. Салон обогревается воздухом, за его нагрев отвечает радиатор, имеющий связь с системой охлаждения мотора, а сам отопитель располагается под панелью приборов в салоне автомобиля, которая у ВАЗ 21099 более высокая из-за некоторых особенностей конструкции печки. С помощью подключенных воздуховодов поток тепла поступает в салон.

Радиатор в системе охлаждения мотора

Чтобы принудительно нагнетать прогретый воздух в салон, в верхней части отопителя расположен вентилятор, вращается который с помощью электромотора. Проще всего произвести доступ к нему из отсека двигателя. Радиатор отопителя. о котором сказано выше, находится в моделях ВАЗ 2109, 2108 и 21099 возле самого обогревателя. Он имеет уплотнение в виде пенополиуретановой прокладки и состоит из двух пластиковых бачков, охлаждающих пластин и трубок, расположенных в два ряда.

Так как отопление связано с системой охлаждения автомобиля, то и циркуляция жидкости через радиатор происходит с помощью насоса этой системы. Регулировать ее поток можно с помощью крана отопителя и различных рычагов, воздействующих на положение клапанов и заслонок. В салон теплый воздух поступает через два центральных и два боковых сопла, внутри которых расположены заслонки, регулирующие интенсивность обогрева. Направление потока также изменяется лопатками-жалюзи с помощью рычажков в салоне.

После того, как воздух в салоне нагрет, необходима его циркуляция и поддержание установленной температуры. Необходим выход отработанного потока наружу. В связи с этим на моделях ВАЗ 2108 горячий воздух поступает наружу через отверстия, расположенные в центральных кузовных стойках. У автомобилей 9-х моделей эти отверстия расположены в углах задних боковых стекол и имеют резиновые клапаны, мешающие поступлению в воздуховоды атмосферного воздуха.

Приводим в чувства радиатор

Как правило, приходит в негодность не вся система, а только какая-то ее часть. Первые признаки, что необходимо вмешаться, это специфический запах в салоне, появление пара из вытяжных отверстий, очень быстрое испарение охлаждающей жидкости. Прежде всего необходимо проверить радиатор. Не стоит лезть с проверками, когда мотор работает или еще не остыл. Неполадка, чаще всего, кроется в радиаторе, в области крана отопителя или электросхеме. Рассмотрим эти слабые места подробнее.

Замена крана или электромоторчика – не первоочередный шаг, сначала нужно хорошенько осмотреть радиатор на предмет протечки. Затем придется его снять и совершить проверку герметичности. Извлечение радиатора производится в следующем порядке. Сначала надо отсоединить и (желательно) удалить аккумулятор автомобиля, полностью слить антифриз из системы охлаждения и отсоединить провода от датчика, включающего моторчик вентилятора. Затем придется снять крепеж кожуха вентилятора, отсоединить его кронштейн и провода, отклонить его в сторону. Так вы сможете достать защитную крышку. Останется отсоединить все шланги, слегка наклонить радиатор в сторону и извлечь наружу.

Замена электромоторчика радиатора

После того как агрегат снят, необходимо поставить плотные заглушки на патрубки или отверстия (кроме одного), к которым они подсоединяются. Через оставшийся вход требуется закачать воздух в радиатор

Только действуйте осторожно: не допускайте давления воздуха свыше 0,2 МПа. После этого опустите радиатор в ванную с водой, желательно, чтобы она полностью его покрывала

Если появились пузырьки воздуха, герметичность нарушена и необходима замена. Если пузырьков нет, есть вероятность, что он просто засорен. В этом случае необходимо совершить промывку устройства.

Функция крана

В автомобиле ВАЗ-2109 охлаждающая жидкость (ОЖ) циркулирует по двум контурам. Если используется большой, то она проходит через двигатель. Там нагревается, и далее следует в радиатор собственно отопителя. Данный элемент обдувается специальным вентилятором, гонящим воздух, который нагрела печка, в салон.

Летом большой контур не задействуется, и жидкость циркулирует исключительно по малому, куда входит главный радиатор и силовая установка. Воздуховоды же печки обеспечивают вентилирование салона.

Сам кран регулирует подачу горячей ОЖ к отопителю или вовсе перекрывает ей туда доступ. Соответственно, в теплый сезон он постоянно пребывает в закрытом положении.

Завершение работ и проверка герметичности

По завершении работ возвращаемся под машину и закручиваем сливную пробку. После этого заливаем охлаждающую жидкость в горловину радиатора, ориентируясь на уровень ее в расширительном бачке.

Замена крана отопителя ВАЗ-2114 требует тщательной проверки герметичности соединений по окончании ремонтных работ, да и самому мастеру интересно будет узнать, насколько качественно он сработал.

Заводим двигатель и греем его до включения вентилятора радиатора. Не выключая мотор, проверяем, нет ли течи в местах присоединения патрубков в салоне и под капотом. Если все нормально, пробуем закрывать и открывать кран, двигая рычаг управления при включенном вентиляторе отопителя. В открытом положении, нагнетаемый в салон воздух должен быть горячим. Это значит, что запорный механизм открыт, и охлаждающая жидкость проходит через радиатор. При закрытии крана должен поступать холодный воздух. Это будет свидетельствовать, о том, что запорный механизм перекрыл поступление охлаждающей жидкости в радиатор «печки».

1. Замена крана отопителя ВАЗ-2114 должна производиться в самое короткое время при выявлении его неисправностей. Особенно если речь идет о течи охлаждающей жидкости. И антифриз, и тосол токсичны!
2. Не стоит экономить, выбирая кран. Лучше взять хорошую фирменную модель, не поддающуюся окислению, и использовать ее 5 лет, чем ежегодно покупать устройство сомнительного качества и происхождения.
3. Не используйте дешевые охлаждающие жидкости — от их состава зависит длительность работы не только крана, но и всей системы охлаждения.
4. Если кран дал течь и в салоне стоит запах тосола или антифриза, а на стекле имеется маслянистый налет, не поленитесь вымыть и просушить коврики или ковролин, а также протереть стекло спиртовым раствором.
5. Если описанный выше процесс кажется вам сложным, лучше обратитесь в автосервис.

Чаще всего замена крана печки вызвана появление протечки или же прикипания крана. Оба случая требуют незамедлительного принятия мер по устранению проблемы.

Отопление в салоне автомобиля ВАЗ 2108

Замена отопителя на автомобиле ВАЗ 2108

Чаще всего полная замена отопителя ВАЗ 2108 не требуется, а со строя могут выйти отдельные его узлы, которые можно отремонтировать или заменить новыми.Если увеличился расход антифриза, из отверстий обдува ветровых стекол появился пар и приторный характерный запах охлаждающей жидкости, то скорее всего нужна на ВАЗ 2108 замена радиатора отопителя.
Радиатор нужно заменить при течи из него охлаждающей жидкости.

Проверка герметичности радиатора выполняется после того как будут заглушены его патрубки. Затем он опускается в емкость с водой, к радиатору подводится воздух, давление которого 0,2 МПа.
Если в течение 30 секунд из устройства появились пузырьки воздуха, нужна замена радиатора отопителя ваз 2108.

Снятие радиатора отопителя

Итак:

• Отсоединяется и извлекается аккумуляторная батарея.
• Сливается из автомобиля охлаждающая жидкость.
• Отсоединяются провода от датчика, включающего вентилятор радиатора.

Отсоединение проводов от датчика вентилятора

• Отворачиваются гайки и болты фиксирующие кожух вентилятора.
• Снимается кронштейн.
• От электродвигателя вентилятора отсоединяется колодка с проводами.
• Кожух радиатора вынимается из моторного отсека. Для этого кожух с электровентилятором необходимо наклонить в сторону.
• Отсоединяются от радиатора два верхних шланга.
• Та же операция повторяется с нижним шлангом.
• Из моторного отсека вынимается радиатор, наклонив его немного в сторону.

Радиатор вынимается из автомобиля

• Если на установочных штифтах остались подушки нижнего крепления их необходимо снять.
• Меняются потерявшие упругость или порванные подушки.

Как выполняется замена радиатора отопителя ваз 21083 можно познакомиться посмотрев видео.Если радиатор не подтекает, то причина может быть связана с поломкой крана. В этом случае не нужна замена печки отопителя ваз 2108, а меняется только кран отопителя.
Цена ремонта будет достаточно небольшой.
Иногда замена отопителя радиатора ВАЗ 2108 или других составляющих его узлов, не дала ощутимых улучшений — отопитель плохо работает. В этом случае его нужно полностью заменить.
Замена отопителя на ВАЗ 2108 легко выполняется своими руками.Для производства работ должна соблюдаться инструкция:

• Изнутри салона, под приборной панелью, ослабляется затяжка хомутов и отсоединяются два шланга от патрубков расположенных на кране отопителя.
• Отсоединяются от патрубков крана оба шланга в моторном отсеке.
• Отворачиваются гайки фиксирующие кран отопителя.
• С переднего щитка снимается кран.

Снятие крана отопителя

https://youtube.com/watch?v=XnFXYii6qkE

• Извлекается держатель тяги крана.
• Тяга отсоединяется от рычага крана.
• Снимается с рычага переключения передач защитный чехол с облицовки, установленной на туннели пола.
• Удаляется накладка этой же облицовки.
• Сзади туннеля пола отворачивается винт, фиксирующий его облицовку.
• Сдвинув назад, снимается облицовка туннеля.
• От корпуса отопителя отсоединяется и вытаскивается воздуховод внутренней вентиляции.
•  Отсоединяется провод от резистора отопителя.
• Откручиваются гайки, установленные справа от отопителя.
• Отворачиваются гайки с левой стороны.
• Отопитель снимается вместе с панелью управления.

Снятие отопителя с панелью управления

Таким образом выполняется замена отопителя на ваз 2108.
Своевременный ремонт отопительной системы создаст комфорт для водителя и пассажиров находящихся в автомобиле ВАЗ 2108 во время движения.

Замена радиатора печки на ваз 2109

Замена радиатора печки ваз 2109 проводится с полным разбором торпеды и с частичной. В данной статье рассмотрим, как провести замену, частично разобрав переднюю панель.
Также, не нужно будет и сливать охлаждающую жидкость, как это делается в обычных случаях. Симптомом неисправного радиатора печи является потек.
На коврике перед водителем сразу же появляются следы охлаждающей жидкости. Прикупив новый алюминиевый радиатор, керамический кран, хомуты, герметик, охлаждающую жидкость и патрубки можно приступить к замене.

Лишняя проверка не помешает

Для того, чтобы лишний раз не демонтировать радиатор печки, рекомендуется проверить его. Ведь может быть так, что в неисправность приходят патрубки или краник.
При этом симптомы будут те же, как и при неисправном радиаторе.Поэтому:

• отгибаем центральную консоль, отсоединив ее от верхней части передней панели;
• таким образом, становится виден корпус отопителя, который нужно тщательно осмотреть при помощи фонаря.

Разборка торпеды

Разборка торпеды

Перед тем, как пройдет замена радиатора печки ваз 2109, высокая панель торпеды должна быть разобрана.
Снимается верхняя накладка для того чтобы было легко добраться до креплений торпеды. На Ваз 2109 они расположены в верхней части.

Разобранное торпедо

Начинаем разбор, вооружаясь фигурной отверткой, набором головок и отверткой, имеющей прямой шлиц:

• выворачиваем винты, фиксирующие торпедо с верхней части;
• извлекаем кожух вала руля;
• снимаем соплы, предназначенные для обогрева боковых стекол и вентиляции на щитке приборов;
• вынимаем заглушку с помощью отвертки;
• выворачиваем винт, находящийся под заглушкой.

Продолжаем:

• отсоединяем электрические приборы;
• находим оба громковорителя, спрятанных под облицовкой;
• снимаем облицовку.

Без извлечения двух пластмассовых держателей, вынуть облицовку не удастся. Замена радиатора печки ваз 2109, видео процесса которого можно посмотреть– дело не легкое.
Она потребует терпения и немного определенны знаний разбора.Продолжаем:

• снимаем громкоговорители, крепящиеся на 4 винтах;
• вынимаем провода;
• переходим к снятию полки;
• отворачиваем три винта, расположенных снизу;
• вынимаем корпус бардачка.

Замена радиатора печки ваз 2109 низкая панель

отсоединяем все элементы торпедо.

Замена печного радиатора на ваз 2109

Прежде, чем приступить к замене радиатора, нужно подождать, пока двигатель автомобиля полностью остынет. Также, обязательно должен быть закрыт кран отопителя или другими словами, печка должна стоять в положении холода.
Данное видео поможет все сделать грамотно.

Приступаем:

• откручиваем крепления радиатора, фиксируемого на трех болтах;
• поднимаем тягу над радиатором (она не должна мешать его вытащить).

• находим крепления радиатора печки и выворачиваем их;
• радиатор печки выходит без проблем;
• после установки все ставится на место в обратной последовательности.

Замена радиатора печки Ваз своими руками со сливом жидкости

 Итак:

• сливаем охлаждающую жидкость, используя шланг;
• вставляем шланг вместо заглушки в двигатель и открутив крышку расширительного бачка (таким образом, устранится вакуум);
• откручиваем крепежные винты;
• демонтируем бардачок, как было описано выше;

Демонтаж бардачка

• не забываем открутить фиксирующие винты с обеих сторон панели, крепящейся к полу;
• находим винты крепления тросиков с обеих сторон;
• откручиваем их.

Продолжаем:

• после откручивания всех крепежей проверяем все тщательно, нет ли оставленных мест (не забываем проверить саморезы, установленные возле пассажирской двери и винтике, который закрыт заглушкой);
• тянем панель на себя и вынимаем, прежде вынув пластмассовые наконечники;
• в образовавшуюся щель впихиваем бутылку или что-либо еще;
• находим хомуты радиатора (их бывает два);
• подставляем под радиатор какую-нибудь емкость;
• откручиваем хомуты;
• снимаем радиатор, который может задевать за нижнюю часть панели;
• устанавливаем новый радиатор, собрав все в обратной последовательности.

Данная пошаговая инструкция поможет всем автомобилистам – начинающим и опытным, провести замену своими руками. В процессе чтения можно узнать много нового, а также неплохо сэкономить.
Ведь цена на услуги данного типа сегодня очень высока. И не каждый может себе позволить чинить радиатор в автосервисе.

Признаки неисправности

Течь, одной из причин которой может стать именно неисправный краник отопителя, определяется по двум характерным признакам:

• Появились мокрые следы на полу;
• В салоне слышен характерный запах охлаждающей жидкости — тосола или антифриза.

Каждый из указанных признаков говорит о необходимости осмотреть состояние узла на предмет обнаружения в нем течи. Если вовремя не отремонтировать печку, вскоре могут возникнуть серьезные проблемы, переливающиеся в дорогостоящий ремонт.

Чтобы обнаружить, кто именно виноват в течи охлаждающей жидкости, поднимите капот, вооружитесь фонариком и внимательно пройдитесь по всевозможным местам. Поскольку мы говорим конкретно про краник, в нашей ситуации виновником будет именно он.

Помимо крана, источником течи могут выступать шланги, патрубки, радиатор.
