Как самому проверить крышку расширительного бачка на работоспособность

Что необычного в крышке бачка с охлаждающей жидкостью

Казалось бы, обычная пробка, которая закрывает емкость с жидкостью, но в основном весь негатив исходит из-за не ликвидности этого элемента ДВС. В данном элементе системы присутствуют 2 клапанных механизма (регулятора). Один сбрасывает избыточное давление, а другой наоборот, нагнетает воздух для увеличения давления.

Когда система нагревается при запущенном двигателя автомобиля, клапан сбрасывает лишнее давление для поддержания системы в рабочем состоянии. В случае остывания двигателя давление падает в охлаждающем контуре. Чтобы патрубки не начали сжиматься, и система не пришла в нерабочее состояние, другой регулятор вступает в игру, увеличивая попадания воздуха из атмосферы внутрь системы.

Немало важный факт, связанный именно с крышкой отечественного производства, заключается в том, что данную деталь порой нужно дорабатывать самому в гаражных условиях или на дому. С завода у пружин много витков, тем самым образуется плотное соприкосновение клапанов с крышкой.

Поэтому они не могут выполнять свои функции в полном объеме. Водители-рукодельники исправляют дефект самостоятельно. Если же вы не разбираетесь в технической части автомобиля, то лучше обратиться в сервисный центр или заменить деталь.

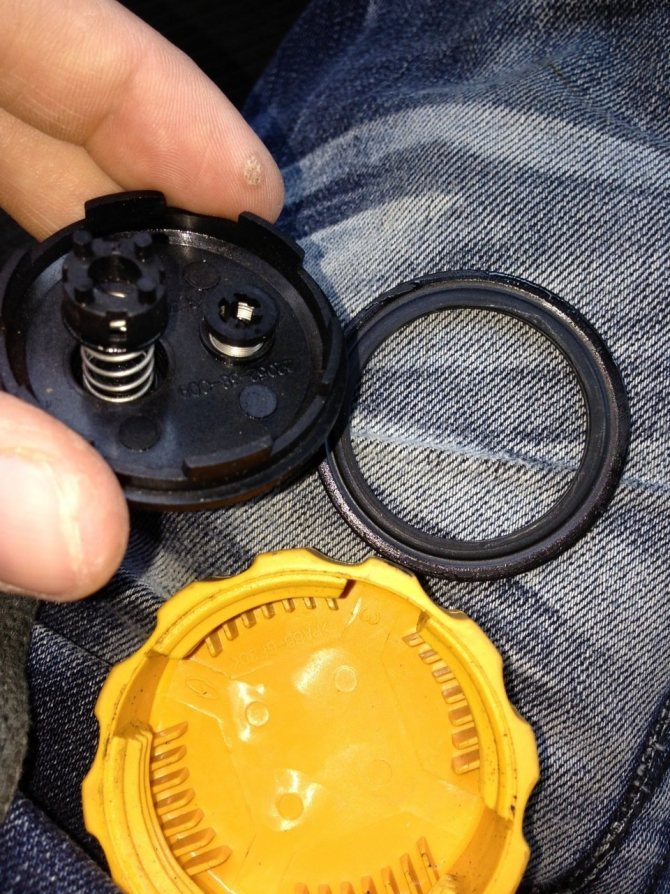

Устройство, принцип работы крышки бачка

Как я уже указывал сверху, задача крышки удерживать давление до определенного предела. Становится понятно, что она должна потно прилегать к бачку и не давать давлению стравливаться, до определенного предела – в 1,1 – 1,5 атмосфер.

Крышка сама практически ничего не держит, она нужна только для прижатия клапана высокого – низкого давления, который погружается в горловину расширительного бачка.

Как правило, на корпусе клапана стоят одна — две герметизирующих прокладки, которые и выполняют роль, своеобразных сальников. Во многих иномарках клапан один, он же и впускной и выпускной, то есть может стравливать и нагнетать давление.

Стоит отметить на многих отечественных ВАЗ, крышка устроена по-другому, здесь стоят физически два клапана, один как вы догадались работает только для стравливания давления, другой чтобы его нагнетать (нормализировать) до нормального.

Эти клапана получили названия:

• Предохранительный – от высоких показателей
• Вакуумный – от низких значений

Но пока давление в системе нормальное и тот и другой закрыты – не работают, это норма! Однако зачастую происходит поломка крышки, определить простому автомобилисту (причем начинающему очень сложно), хотя это влечет за собой достаточно дорогостоящие поломки. Сейчас пару слов о признаках, такой не исправности.

Проверка состояния крышки

В некоторых ситуациях правильно с позиции автомобилиста будет заняться самостоятельной проверкой пробки из расширительного бачка

Но важно учитывать, что это довольно сложная процедура. Ведь работоспособность элемента напрямую связана с создаваемым внутри системы охлаждения давлением

Искусственно в гаражных или домашних условиях создать нужное давление, дабы проверить элемент, не очень просто. Потому пробку от расширительного бачка, которую подозревают в неисправностях, часто отправляют в автосервис, а не ломают голову над тем, как сделать это своими руками.

Суть диагностики на автосервисе заключается в том, что проверяемая крышка бачка подвергается давлению, создаваемому специальными насосами. Именно они обеспечивают необходимое количество атмосфер для той или иной модели крышки с клапанами. Это даёт возможность увидеть, срабатывает ли при заданных значениях открытие и закрытие, либо устройство вышло из строя и требует замены.

Самостоятельно провести диагностику можно, пусть даже точность полученных результатов будет ниже в сравнении с проверкой в автосервисе. Зато платить деньги никому не придётся. Для проверки нужно выполнить следующие манипуляции:

Для начала, пока двигатель не запускался, нужно снять крышку со своего расширительного бачка в подкапотном пространстве, и визуально осмотреть пробку со всех сторон при хорошем освещении. Наличие сколов, разных трещин, разрывов и затёртостей говорит о том, что элемент имеет ряд механических повреждений, которые вероятно и привели к появлению характерных симптомов.
При отсутствии механических повреждений верните заглушку на место, и запустите мотор. Нужно дождаться, когда ДВС прогреется до своих рабочих параметров. Снова вернитесь к подкапотному пространству, наденьте перчатку и начинайте постепенно раскручивать пробку

Важно создать вокруг себя тишину, поскольку тут придётся слушать.
Если вы ничего не слышите, никакие звуки при открытии не появляются, с крышкой всё хорошо. Но при наличии звука, напоминающего процесс открытия какой-нибудь газировки, это указывает на неисправность

Шипение говорит нам о том, что клапан не срабатывает, хотя давление уже достаточно высокое. Подобные звуки подтвердят ваше опасение. Заглушка сдерживает избыточное давление, поскольку клапан не функционирует и не открывается при необходимости.
Проверить низкое давление можно несколько иначе. Для этого закрутите плотно крышку, прогрейте двигатель до рабочих температур, после чего проинспектируйте состояние толстых шлангов в вашей системе охлаждения. Бывают ситуации, когда шланги оказываются словно вдавлены внутрь, их сжало. Характерный признак, подсказывающий автомобилисту, что крышка вышла из строя, и не нагнетает давление при его падении ниже требуемого уровня.

Существует альтернативный метод диагностики, но он подойдёт не всем, поскольку автомобильные системы охлаждения отличаются по своей конструкции и доступу к шлангам.

Если же добраться без лишних демонтажных работ к шлангу системы охлаждения вы можете, попробуйте использовать этот метод. Вам потребуется открутить пробку, сжать подручным приспособлением или просто рукой один шланг, а затем вернуть на место крышку. То место, которое вы зажали, следует отпустить. Если при этом трубка вернётся в своё изначальное состояние, с клапанами всё хорошо.

При выявлении признаков, указывающих на неисправность клапанной крышки расширительного бачка с жидкостью охлаждения, единственным способом устранить неисправность будет замена повреждённого элемента. Для этого купите такую же крышку, как установлена на вашу машину, и закрутите её. Если после таких манипуляций работоспособность системы вернётся к норме, причина крылась именно к заглушке бачка с антифризом.

Пробка достаточно маленькая и неприметная, но на практике выполняет крайне важные функции. Потому автовладельцам рекомендуется периодически проверять её работоспособность, проводить визуальный осмотр и не забывать подливать в бачок качественную охлаждающую жидкость.

Как проверить расширительный бачок

Довольно частой причиной поломок ёмкости является выход из строя клапана, встроенного в крышку. В случае некорректной работы элемента система охлаждения двигателя начинает функционировать неправильно. Помимо образования воздушных пробок, может возникать чрезмерное давление, что приводит к разрыву ёмкости. В результате приходится заменять бачок на новый. Рекомендуется периодически проверять исправность клапана, чтобы избежать повреждений двигателя.

В крышке расширительного бачка находятся клапаны, которые должны открываться при определённом давлении воздуха

Чтобы проверить клапаны в крышке, понадобится насос и манометр. Для этого с тонкого верхнего штуцера снимают шланг, который идёт к радиатору охлаждения, и надевают шланг от насоса. По мере нагнетания воздуха нужно следить за показаниями манометра и оценивать на слух пробку. Клапан бачка, рассчитанный на выпуск воздуха, должен открываться при давлении 1,1–1,5 бара. Из пробки в этом случае доносится нарастающее шипение. При этом увеличение давления должно прекратиться.

Если есть необходимость снизить показания, то пробку разбирают и откусывают кусачками толстую пружину, подгоняя значение под нужное давление. Крышку бачка рекомендуется менять раз в два года для сохранения оптимального давления в системе.

Видео: проверка давления расширительного бачка

О возникновении трещин на бачке свидетельствует появление течи охлаждающей жидкости, возможно присутствие неприятного запаха, поскольку тосол попадает на горячий выпускной коллектор. При обнаружении повреждений в корпусе необходимо заглушить двигатель, подождать пока охлаждающая жидкость остынет, после чего приступить к демонтажу элемента:

• отпустить крепёж ёмкости;
• открутить хомуты и снять шланги;
• демонтировать бачок;
• слить антифриз;
• отыскать проблемное место на корпусе.

Для того чтобы снять расширительный бачок, потребуется открутить хомуты и стянуть шланги

Поломки бачка приводят к его разгерметизации, в результате чего охлаждающая жидкость вытекает. Основные причины, приводящие к таким последствиям:

• чрезмерно высокое давление в системе охлаждения;
• ёмкость с недостаточной толщиной стенок (некачественное изделие);
• кипящий антифриз находится в баке длительное время;
• удары или другие механические воздействия.

Если была обнаружена течь антифриза, необходимо определить место, откуда она возникала и выполнить ремонт или замену сосуда.

Не срабатывает открытие клапана расширительного бачка

Одной из причин повышенного давления в системе охлаждения является нарушение работоспособности клапана в крышке бачка расширения: он попросту заклинивает (закисает). Как правило, клапан не ремонтопригоден и подвергается замене. Хотя есть автовладельцы, которые с помощью жидкостей для очистки карбюраторов удаляют все отложения и возвращают работоспособность детали.

Высокое давление в системе может привести не только к разрыву расширительной ёмкости, но и к повреждениям радиатора отопителя, что в очередной раз подтверждает необходимость периодической проверки клапана. Но давление может быть не только высоким, но и низким, что говорит о недостаточной герметичности в системе. В этом случае потребуется специальное оборудование, поскольку в домашних условиях причину отыскать будет очень проблематично.

Почему в расширительном бачке масло

С такой проблемой, как появление масла в расширительном бачке, сталкиваются не только владельцы отечественных автомобилей, но и иномарок. Присутствие следующих факторов в сосуде заставляет задуматься о возможных неполадках с мотором:

• на стенках горлышка бачка обнаружена эмульсия, что происходит при соединении охлаждающей жидкости и масла;
• наличие масляной плёнки на поверхности антифриза;
• появление неприятного запаха и изменение цвета жидкости в бачке.

Присутствие масла в расширительном бачке (эмульсии на пробке) свидетельствует о неполадках с двигателем, которые нужно устранить как можно быстрее, чтобы избежать серьезных повреждений мотора

Первый вариант усовершенствования бачка

Какая лучше крышка? Приобретаем крышку марки «FEBI» (код – «02269»). Ее стоимость не превышает 160 руб. Штатное изделие разбираем и изымаем клапанный узел. Такую же процедуру осуществляем с приобретенной деталью.

Родной механизм подвергаем распилу с последующим удалением совместно с бортиком, позволяющим обеспечить центровку пружины. У клапанного элемента «FEBI» стачиваем механизм до 1 мм. Эта манипуляция обеспечивает правильную посадку клапана вместе с резиновым уплотнением.

Теперь собираем деталь и накручиваем на бачок Лада Калина. В результате получаем крышку, не подвергающуюся обмерзанию. Процесс доработки не отнимет более часа времени, зато эффективность изделия повысится многократно.

Симптомы неисправности крышки радиатора

Автовладельцу рекомендуется периодически проверять состояние крышки радиатора, особенно, если машина не новая, состояние системы охлаждения среднее или ниже этого, и/или если в качестве охлаждающей жидкости использовалась вода или разбавленный ею антифриз. Также состояние крышки имеет смысл проверить в случае, когда антифриз очень долго используется в системе охлаждения без его замены. В этом случае он может начать разъедать резиновое уплотнение на внутренней поверхности крышки. Аналогичная ситуация может возникнуть, например, когда при пробивании прокладки головки блока цилиндров в охлаждающую жидкость может попасть масло. Эта технологическая жидкость вредна для уплотнения крышки, а кроме того, она ухудшает эксплуатационные свойства антифриза.

Основной симптом поломки в данном случае — течь из под крышки радиатора. И чем она сильнее — тем хуже ситуация, хотя даже при малейшем пропускании жидкости необходимо выполнить дополнительную диагностику, ремонт или замену крышки.

Существует еще несколько косвенных признаков того, что крышка радиатора не держит давление в системе охлаждения. К ним относится:

• плунжер перепускного клапана заедает (обычно с перекосом) при возвратном движении на сжатие;
• ослабление пружины крышки;
• при вытягивании атмосферного клапана из его посадочного места (седла) он заедает и/или не полностью возвращается на него;
• диаметр прокладки клапана по размеру больше, чем диаметр ее седла;
• растрескивание (эрозия) резиновых прокладок на внутренней поверхности крышки радиатора.

Перечисленные неисправности могут стать причиной того, что крышка радиатора пропускает наружу охлаждающую жидкость (тосол или антифриз). Существует еще пара косвенных признаков выхода крышки из строя. Однако они могут указывать и на другие, более серьезные, поломки в системе охлаждения. Так, к ним относится:

• при заедании перепускного клапана верхний патрубок радиатора вздувается;
• при заедании атмосферного клапана верхний патрубок радиатора втягивается.

Еще если один или другой клапан не будут нормально работать, что уровень охлаждающей жидкости в расширительном бачке будет одинаковым. В нормальных условиях он должен меняться (пусть и незначительно) в зависимости от температуры двигателя.

Проверка крышки на моделях ВАЗ 2108 – 2116

У каждого поколения автомобилей, начиная с «восьмерки», технология обследования пробки бачка системы не особо различается. Разберемся по порядку.

Осмотр элемента на ВАЗ 2108/2109

Строение «восьмерок» и «девяток» позволяет произвести проверку готовность работы клапанов крышки всего за 60 секунд.

Порядок действий такой:

1. Открыть капот ВАЗа. Подождать пару минут, чтобы ДВС немного постоял после эксплуатации.
2. Ослабить крышку бачка охлаждающего контура.
3. Сжать подводящий патрубок, что есть силы.
4. Одновременно со сжатием шланга затянуть пробку на горловине.
5. Потом отпустить патрубок.

Выпрямляется после сжатия, с клапанами все в порядке и вам нечего бояться.

Диагностика пробки на ВАЗ 2110—2112

Технология проверки данной детали в точности такая же, как и всех моделях автомобилей марки ВАЗ. Главное, чем отличается: при открытии крышечки механизм, который установлен в ней, может выпадать.

Это не признак неисправности, просто заводской дефект. Если его правильно не установить, то данный элемент контура, увы, недолго проработает.

Проверка детали для охлаждающего контура на ВАЗ 2113—2116

Все просто, товарищи автомобилисты:

1. Запустить двигатель.
2. Приоткрыть капот и начинать откручивать крышку бачка системы.
3. Если при первых же манипуляциях из-под крышки доносится звук газов, все в порядке и не о чем волноваться.

Разработчики новых моделей русской марки создают более новые и сложные механизмы. Поэтому проверка работоспособности клапанов в кустарных условиях может не принести результатов. Придется в таком случае обращаться к специалистам в сервис. Там вам смогут продиагностировать крышку бачка охлаждающей системы при помощи специального оборудования.

Какую крышку радиатора поставить

Многих автолюбителей, затеявших проверку и замену упомянутой крышки, интересует вопрос о том, какие лучшие крышки для радиатора? Перед тем, как ответить на этот вопрос, необходимо сразу обратить внимание на то, что новая крышка должна обладать теми же эксплуатационными характеристиками, что и заменяемая. В частности, иметь аналогичный диаметр, шаг резьбы, размер внутреннего клапана, а самое главное — должна быть рассчитана на аналогичное давление

Как правило, для большинства современных легковых автомобилей в продаже реализуются крышки, предназначенные для работы в диапазоне давлений 0,9…1,1 Бара. Однако перед покупкой необходимо дополнительно уточнить эту информацию, поскольку иногда встречаются исключения. Соответственно, и выбирать новую крышку нужно с аналогичными характеристиками.

Обратите внимание, что также в продаже можно встретить так называемые тюнингованные крышки радиатора, рассчитанные на работу при повышенном давлении, в частности, до 1,3 Бара. Это сделано для того, чтобы еще больше повысить температуру кипения тосола и тем самым поднять КПД двигателя автомобиля

Такие крышки могут применяться на спортивных автомобилях, двигатели которых предназначены для работы на большой мощности, однако в кратковременном режиме.

Для обычных автомобилей, используемых в городском цикле, такие крышки категорически не подходят. При их установке возникает ряд негативных факторов. Среди них:

• Работа элементов системы охлаждения «на износ». Это приводит к снижению их общего ресурса и риску преждевременного выхода из строя. И если от чрезмерного давления лопнет патрубок или хомут — это половина беды, но гораздо хуже такая ситуация может закончиться, например, в случае, если лопнет радиатор или расширительный бачок. Это уже грозит дорогостоящими ремонтами.
• Снижение ресурса антифриза. У любой охлаждающей жидкости есть определенный рабочий диапазон температур. Выход за его пределы снижает эксплуатационные характеристики антифриза и значительно сокращает время его использования. Поэтому при использовании тюнингованных крышек придется чаще менять антифриз.

Таким образом, лучше не экспериментировать, и следовать рекомендациям завода-изготовителя вашего автомобиля. Что касается конкретных торговых марок крышек радиаторов, то их существует достаточно много, и для разных машин они разные (для европейских, американских, азиатских автомобилей). Лучше всего покупать оригинальные запасные части. Их артикулы можно найти в документации или на специальных ресурсах в интернете.

Заключение

Помните, что исправная крышка радиатора — залог нормальной работы двигателя любого автомобиля с замкнутой системой охлаждения. Поэтому проверять ее состояние имеет смысл не только, когда она вышла из строя (или начались проблемы в работе системы охлаждения), но и периодически. Особенно это касается старых машин, и/или машин, у которых в системе охлаждения используется вода или разведенный антифриз. Эти составы со временем повреждают материал крышки, и она выходит из строя. А поломка ее отдельных частей грозит снижением температуры кипения охлаждающей жидкости и перегреву двигателя.

Выбирать новую крышку необходимо по заранее известным параметрам. Это касается как ее геометрических размеров (диаметра крышки, диаметра прокладок, усилия пружины), так и давления, на которое она рассчитана. Эту информацию можно узнать из мануала или попросту купить крышку радиатора, аналогичную установленной прежде.

Способы проверки

Перед тем как проверить пробку расширительного бачка, необходимо знать, что в автосервисах для такой операции применяются специальные нагнетающие насосы. Они настроены таким образом, чтобы доводить проверку до критических значений сработки. Тогда будет видно, произошло ли открытие или закрытие в нужный момент.

Самостоятельное тестирование не всегда дает объективные показания. Однако при его проведении удается в большинстве случаев выявить потерю работоспособности узла.

Контроль эксплуатационных характеристик осуществляется следующим образом:

На остывшем двигателе снимаем крышку и осматриваем для выявления сколов, трещин или пробоин. Все уплотнения должны быть пластичными и обеспечивать герметичность

Не должно быть механических повреждений.
Даже если выявлены какие-то незначительные повреждения, то возвращаем все на свои места, плотно закручиваем и заводим мотор.
Ожидаем, когда прогреется ДВС в течение нескольких минут и осторожно начинаем выкручивать крышку по резьбе. В том случае, когда послышится небольшой хлопок, аналогичный звуку открытия бутылки с напитком, нужно знать, что происходит сдерживание давления в системе.
Внимательно проводим осмотр толстых гибких шланг системы охлаждения

Если замечено вдавливание их вовнутрь, то это признак того, что клапан стимулирует образование нежелательного вакуума внутри полостей.

Иногда проводят тест на проверку устранения минимального давления. Для этого вывинчиваем, снимаем крышку и сжимаем один из гибких толстых шлангов. Далее завинчиваем все на место и лишь после этого отпускаем шланг. При работоспособных клапанах шланг вернется в нормальное состояние, а в противном случае, останется сжатым.

Иногда после раскручивания клапан остается внутри бачка. Такая ситуация не является нормой, поэтому необходимо искать изделию работоспособную замену.

Особенности функционирования системы охлаждения автомобиля

Большинство модификаций современных автомобилей имеют жидкостную систему охлаждения двигателя, в которой температура мотора поддерживается за счёт постоянно циркулирующего в специальных каналах антифриза. Жидкость прогоняется через радиатор, где быстро охлаждается. Тем самым удается избежать перегрева и термической деформации двигателя. Автовладельцу необходимо обеспечить правильную работу всех элементов системы охлаждения, в том числе помпы, вентилятора, термостата, радиатора и ряда других элементов.

Непременным атрибутом жидкостной системы охлаждения двигателя является расширительный бачок, который выполняет сразу несколько функций. В первую очередь это возможность принимать на себя повышенное давление расширяющейся жидкости, что отмечается при росте температуры антифриза

Без такого бачка жидкости при ее расширении было бы просто некуда уходить, и она разорвала бы радиатор и патрубки.Крайне важно следить за уровнем антифриза в системе, предупреждая повреждение пластикового бачка и использовать качественные крышки, что позволяет обеспечить необходимую герметичность всей системы

В крышке бачка имеется специальный клапан, позволяющий поддерживать правильное давление в системе, обычно составляющее 1,1-1,5 атмосферы. Как только двигатель заводится, а температура охлаждающей жидкости увеличивается, в системе повышается давление, которое стравливается через клапан. Если же клапан выходит из строя, в системе растёт давление, что приводит к повреждению патрубков и появлению протечек антифриза.

Неисправности крышки расширительного бачка: признаки и проверка

Как показывает практика, обычно первым из строя выходит клапан высокого давления. На деле ТОСОЛ или антифриз выбрасывается через клапан даже тогда, когда давление в норме. Еще бывает так, что клапан не сбрасывает давление, крышку срывает, ОЖ течет в области стыков и соединений и т.д.

В отдельных случаях выброс антифриза слишком сильный, в этом случае в подкапотном пространстве видны потеки охлаждающей жидкости, может пойти пар при прогреве ДВС и т.д.  Если это происходит тогда, когда по приборам температура мотора в норме, обычно это указывает на проблемы с крышкой.

Если же из строя выходит вакуумный клапан,  тогда основными признаками будет завоздушивание системы охлаждения, перегрев мотора, холодный воздух из печки при прогретом моторе и т.п.

Еще бывает, что повреждаются патрубки, срывает хомуты. В отдельных случаях можно заметить, что треснул сам расширительный бачок системы охлаждения. В худшем случае могут возникнуть повреждения основного радиатора, радиатора печки и т.д.

Чтобы определить причину, система нуждается в диагностике. В свою очередь, проверить крышку можно, однако это не так просто. Необходимо создавать как повышенное, так и пониженное давление. Обычно для этого нужен расширительный бачок, в который можно подать воздух под давлением из компрессора. Давление определяется по манометру.

Само собой, отдельный бачок есть не у всех, а снимать бачок с машины проблематично. По этой причине лучше сначала осмотреть крышку визуально. Не допускается наличие трещин,  повреждение прокладок в области клапанов и другие дефекты. Также неисправным может быть и сам клапан в крышке.

Чтобы проверить на месте, нужно выполнить следующие действия:

• Заведите мотор, прогрейте ДВС, после выхода на рабочие температуры аккуратно следует открутить крышку бачка. Если будет слышен характерный звук вырывающегося воздуха при откручивании, значит, крышка держит давление. Это указывает на то, что клапан сброса не «просел».
• Далее нужно дать мотору остыть. После остывания осматриваются толстые резиновые патрубки системы охлаждения. Если они «сжаты» и стянуты, высока вероятность того, что вакуумный клапан не работает.
• Также можно открутить крышку бачка, сдавить один толстый шланг и удерживать его, одновременно закручивая пробку. Если шланг начнет принимать свою форму, тогда это укажет на то, что вакуумный клапан в норме.

Недостаток последнего способа заключается в том, что на многих современных авто доступ к патрубкам и шлангам сильно затруднен и такую проверку произвести не удается.

Кстати, если при откручивании крышка сломалась, это часто говорит о том, что  в системе вакуум. Более того, клапан может выпасть из крышки и упасть в расширительный бачок. В этом случае нужно извлечь из бачка все остатки, а саму крышку заменить.

Напоследок отметим, что на деле регулярная замена крышки расширительного бачка системы охлаждения позволяет избежать указанных выше проблем. Специалисты рекомендуют менять эту крышку каждые 2-3 года, так как клапаны обычно срабатываются именно к этому времени.

При этом лучше приобретать более дорогой оригинал, а не дешевые аналоги. Например, фирменные крышки VAG или GM служат дольше и лучше, плотно садятся по резьбе, ставятся без перекосов и т.п. по сравнению со многими  аналогами.

Как работает расширительный бачок

Для создания требуемого давления на заведённом двигателе, крышка должна обеспечить герметичность. За снижение давления отвечает предохранительный клапан. Если давление в системе превышает 1,1–1,5 кгс/см2, этот клапан должен открыться. После снижения давления до рабочих значений, клапан закрывается.

Также в крышке установлен впускной или вакуумный клапан. Он обеспечивает подачу воздуха в систему охлаждения. После остановки мотора температура охлаждающей жидкости снижается, падает и давление в системе. Объем жидкости в бачке уменьшается, что влечет за собой падение давления в системе. Это приводит к тому, что в расширительном бачке появляется пространство для воздуха. В определенный момент давление в системе становится равным атмосферному давлению воздуха. Если в этот момент температура охлаждающей жидкости будет выше, чем температура воздуха снаружи, её объем продолжит сокращаться.

В результате всего этого создаётся так называемый эффект вакуума или разряжения. Внешний воздух будет давить на компоненты системы. Если одна из деталей системы охлаждения будет негерметичной, воздух окажется внутри неё. Это приводит к появлению воздушной пробки. После запуска двигателя она может попасть в расширительный бачок. Но возможен и вариант появления проблем в нормальной циркуляции жидкости в системе. Иногда это приводит к перегреву двигателя или проблемам в работе системы обогрева.

Воздух может оказаться в системе охлаждения из-за нарушения герметичности патрубков и других деталей. Во избежание этого давление в системе должно быть равным атмосферному, за что и отвечает впускной клапан. Он включается в работу, если разряжение достигает отметки в 0,03–0,1 кгс/см2. Этот клапан обеспечивает подачу воздуха, который был выпущен предохранительным клапаном во время нагрева жидкости. Благодаря этому давление в системе не отличается от атмосферного.

Как работает крышка бачка для охлаждающей жидкости

Система охлаждения ДВС полностью герметична. Однако в силу того, что охлаждающая жидкость изготавливается на основе метилового спирта, в процессе нагревания она может увеличиваться в объёме.

Поэтому излишки жидкости, а также сдавленный воздух поступают при нагревании в резервную ёмкость — расширительный бачок. Если воздух в системе сильно сжимается из-за повышения объёма жидкости, то срабатывает выпускной клапан в крышке: он чуть приоткрывается, и излишки воздуха выходят наружу.

Далее, когда машина долгое время стоит, происходит обратная реакция: мотор и жидкость остывают, из-за чего объём тосола резко сокращается. Соответственно, в системе появляются воздушные пробки. Благодаря клапану на впуск эти пробки быстро устраняются из системы.

Клапаны в крышке поддерживают необходимое давление в системе

Какую основную роль играет крышка бачка?

У работающего двигателя, как известно, в системе охлаждения создается давление, отличное от обычного атмосферного. Это происходит в силу того, что охлаждающая жидкость (ОЖ) нагревается вместе с мотором, вследствие чего расширяется – увеличивается в объеме. В результате давление внутри системы охлаждения двигателя (СОД) возрастает, а она не контактирует с внешней средой, и ей некуда сбросить избыточное давление.

С повышенным давлением в СОД разработчики современных автомобилей не борются «радикально» – не пытаются полностью от него избавиться. С помощью крышки бачка его регулируют. Повышенное давление в СОД используют для смещения момента закипания ОЖ. Ведь ни для кого не секрет, что при нормальном атмосферном давлении для воды он наступает при температуре 100 °C, для тосола – 105–110 °C, а для антифриза – 120 °C. Рабочая температура двигателей современных автомобилей очень близка к этим критическим значениям.

Крышка бачка

Однако при некоторых режимах работы двигателя происходит кратковременное повышение его температуры до более высоких значений, что, впрочем, не приводит к выходу из строя исправного мотора, но вызывает такое же нагревание ОЖ. Например, на инжекторных ВАЗ 2109 у жидкости в такие моменты может быть 120–125 °C. Очевидно, что такого нагрева не перенесет даже антифриз. В то же время, возрастание давления любой жидкости приводит к увеличению ее температуры кипения.

Инжекторный ВАЗ 2109

Инженеры, проектирующие двигатели, давно выяснили – чтобы ОЖ не закипала даже при кратковременном критическом нагреве мотора, достаточно поддерживать давление в СОД на уровне 1,1–1,5 кгс/см2 (1,1–1,5 бар). Более высокая температура не нужна, потому что двигатель на нее не рассчитан, и она приведет к выходу его из строя. А допускать большее самопроизвольное повышение давления, которое может, тем не менее, происходить, не имеет смысла, потому что оно вызовет усложнение процесса изготовления и обслуживания мотора, а также возрастание его себестоимости, так как потребует более прочную и герметичную СОД (более прочные патрубки и расширительный бачок, крепкие хомуты).

Поэтому крышка бачка должна быть герметичной, но только до указанных выше необходимых предельных значений давления, после достижения которых она их поддерживает, соединяя по мере необходимости систему с внешней средой для выпуска сжатого внутри расширительной емкости воздуха.
